MANUAL DE USUARIO D7030X0 NEFF

Instrucciones de montaje Soplador interno

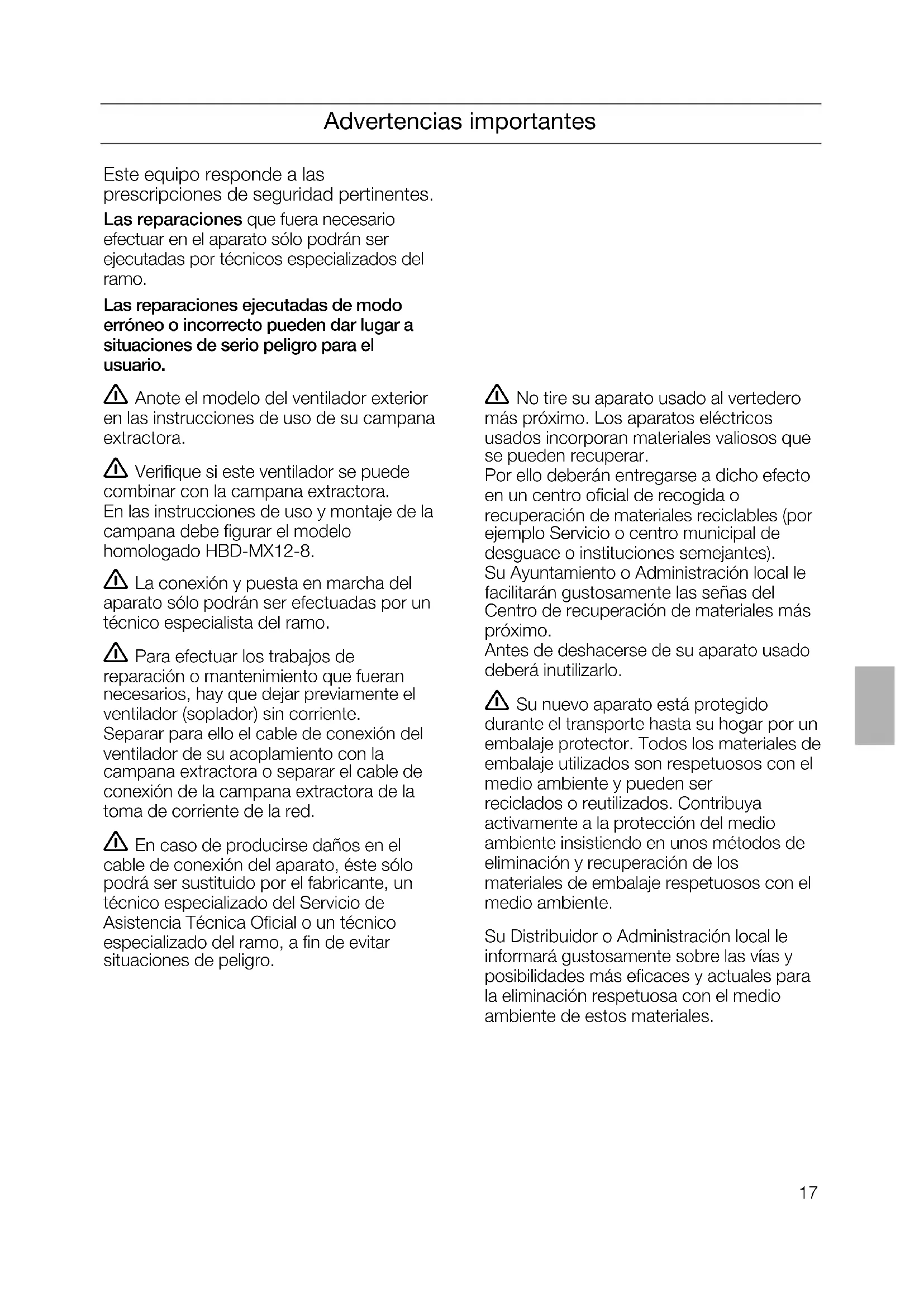

cappa aspirante. Per motivi di sicurezza, la copertura supplementare della spina deve essere sempre applicata e chiusa.17 Advertencias importantes Este equipo responde a las prescripciones de seguridad pertinentes. Las reparaciones que fuera necesario efectuar en el aparato sólo podrán ser ejecutadas por técnicos especializados del ramo. Las reparaciones ejecutadas de modo erróneo o incorrecto pueden dar lugar a situaciones de serio peligro para el usuario. Anote el modelo del ventilador exterior en las instrucciones de uso de su campana extractora. Verifique si este ventilador se puede combinar con la campana extractora. En las instrucciones de uso y montaje de la campana debe figurar el modelo homologado HBD-MX12-8. La conexión y puesta en marcha del aparato sólo podrán ser efectuadas por un técnico especialista del ramo. Para efectuar los trabajos de reparación o mantenimiento que fueran necesarios, hay que dejar previamente el ventilador (soplador) sin corriente. Separar para ello el cable de conexión del ventilador de su acoplamiento con la campana extractora o separar el cable de conexión de la campana extractora de la toma de corriente de la red. En caso de producirse daños en el cable de conexión del aparato, éste sólo podrá ser sustituido por el fabricante, un técnico especializado del Servicio de Asistencia Técnica Oficial o un técnico especializado del ramo, a fin de evitar situaciones de peligro. Este equipo responde a las prescripciones de seguridad pertinentes. Las reparaciones que fuera necesario efectuar en el aparato sólo podrán ser ejecutadas por técnicos especializados del ramo. Las reparaciones ejecutadas de modo erróneo o incorrecto pueden dar lugar a situaciones de serio peligro para el usuario. No tire su aparato usado al vertedero más próximo. Los aparatos eléctricos usados incorporan materiales valiosos que se pueden recuperar. Por ello deberán entregarse a dicho efecto en un centro oficial de recogida o recuperación de materiales reciclables (por ejemplo Servicio o centro municipal de desguace o instituciones semejantes). Su Ayuntamiento o Administración local le facilitarán gustosamente las señas del Centro de recuperación de materiales más próximo. Antes de deshacerse de su aparato usado deberá inutilizarlo. Su nuevo aparato está protegido durante el transporte hasta su hogar por un embalaje protector. Todos los materiales de embalaje utilizados son respetuosos con el medio ambiente y pueden ser reciclados o reutilizados. Contribuya activamente a la protección del medio ambiente insistiendo en unos métodos de eliminación y recuperación de los materiales de embalaje respetuosos con el medio ambiente. Su Distribuidor o Administración local le informará gustosamente sobre las vías y posibilidades más eficaces y actuales para la eliminación respetuosa con el medio ambiente de estos materiales.18 Antes del montaje

El aire de evacuación no debe pasar a ninguna chimenea de humos o gases de escape en servicio, ni tampoco a túneles de ventilación de locales con hogares. Al proceder a la evacuación del aire al exterior deberán tenerse en cuenta las normas y disposiciones locales y legales vigentes al respecto. En caso de hacer pasar el aire de evacuación de la campana a una chimenea de humos o gases de escape fuera de servicio, deberá consultarse con el deshollinador del distrito competente.

Si se utiliza la campana con evacua- ción del aire al exterior simultáneamente con un hogar dependiente de una chimenea (por ejemplo calefacciones de gas, gas-oil o carbón, calentadores instantáneos, calentadores de agua), hay que procurar que exista una suficiente alimentación de aire, necesario para el proceso de combustión del hogar. Este funcionamiento es posible sin peligro si en el local de emplazamiento del hogar no se sobrepasa la depresión (presión negativa) admisible de 4 Pa (0,04 mbares). Esto se puede lograr a través del libre acceso del aire de combustión a través de unas aberturas sin posibilidad de cierre ni bloqueo, por ejemplo puertas, ventanas, cajas murales para alimentación y evacuación de aire u otras medidas técnicas como bloqueos recíprocos. En caso de una insuficiente alimentación de aire existe peligro de intoxicación a causa del retorno de los gases de combustión tóxicos. La simple existencia de una caja mural para alimentación y evacuación del aire no basta para observar el valor límite válido. Nota: En las consideraciones y valoraciones a este respecto siempre habrá que tener en cuenta todo el conjunto del sistema de ventilación existente en la vivienda. Esta regla no es válida para las placas de cocción y las cocinas de gas. El ventilador tiene que estar montado a una distancia mínima de 2m respecto de la campana extractora. Montar el soplador para pared interna en el interior de un edificio, evitando su instalación en espacios habitados. Montar el soplador para pared interna en un sitio que permita el acceso hacia el mismo, a fin de realizar el mantenimiento y reparaciones. Las conexiones y acoplamientos de los cables de conexión a la red eléctrica tienen que encontrarse en el interior del edificio. No debe procederse a la reducción a 150 mm de diámetro en los tubos de unión que conducen hacia la campana de aspiración. Puede conseguir un silenciador adicional para tubos de 150 mm de diámetro en el comercio especializado, como accesorio especial. Preparativos en la pared

La pared tiene que ser lisa y vertical.

Procurar un asiento firme de los tacos en la pared. Peso: 7,3 kg. Nos reservamos el derecho de introducir modificaciones o cambios constructivos en los aparatos como conse- cuencia del progreso técnico.19 Montaje

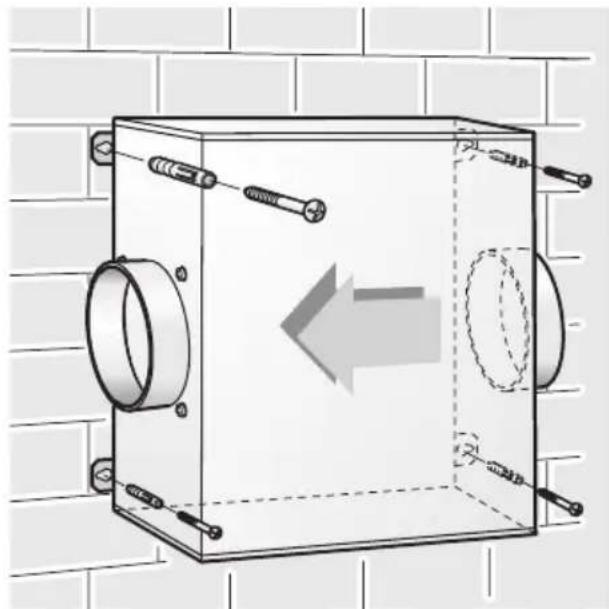

1. Asentar el soplador en el sitio para su

montaje, prestando atención al sentido de circulación del aire.

2. Marcar las 4 perforaciones de sujeción.

3. Realizar las perforaciones de sujeción

de 8 mm de diámetro. Colocar los tacos y atornillar el soplador. Los tacos tienen que ser apropiados a las características y naturaleza del material de la pared o muro. La unión hacia la campana de aspiración se realiza mediante el cable de prolongación adjunto de aprox. 5 m de longitud.

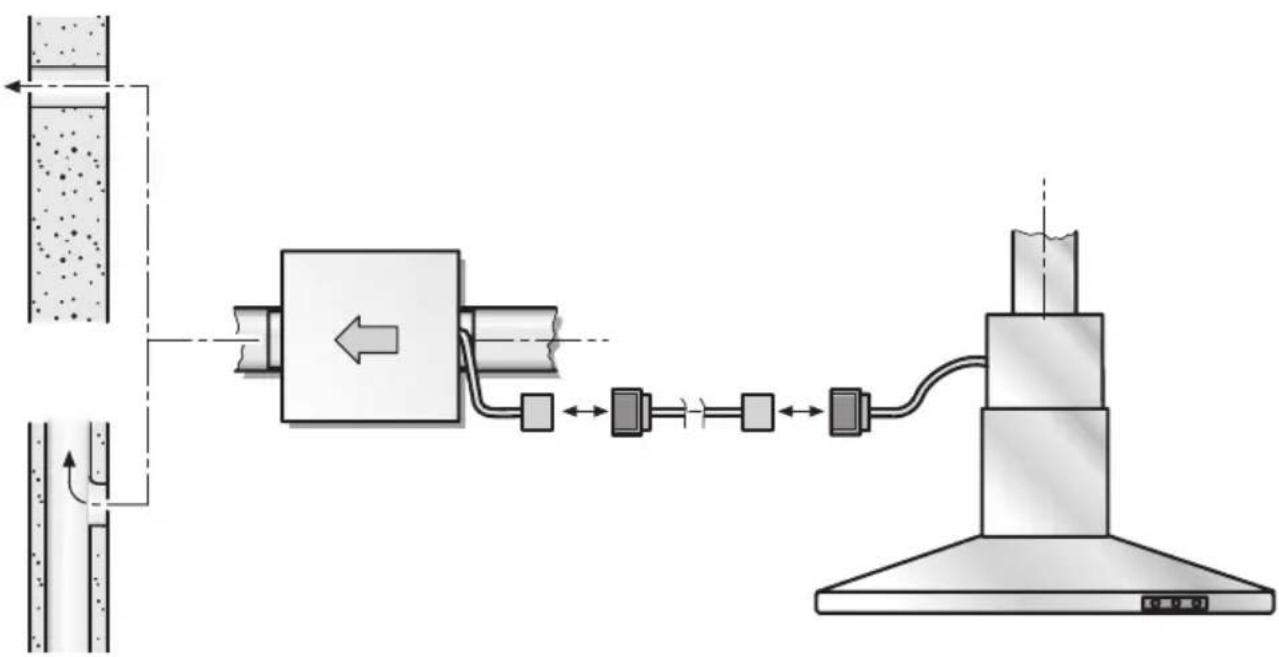

4. Realizar la unión mediante tubos desde

del soplador hacia la campana de aspiración y hacia afuera.

5. Efectuar la unión eléctrica hacia la
