KÄYTTÖOHJE D7030X0 NEFF

Asennusohjeet Sisäpuolinen tuuletinmoottori

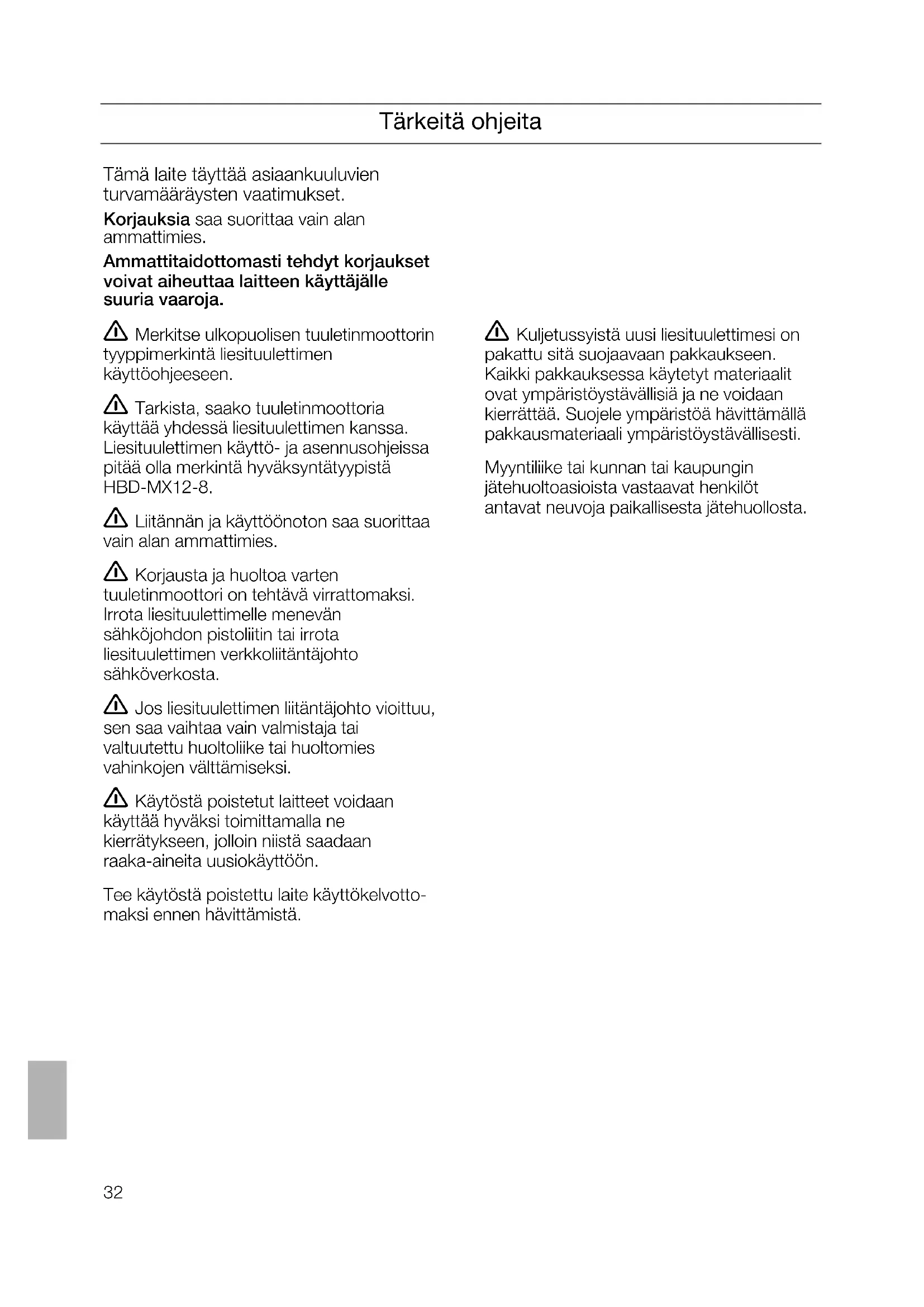

damphetten. Tilleggsdekselet på kontakten må av sikkerhetsgrunner alltid være satt på og må være lukket.32 Tärkeitä ohjeita Tämä laite täyttää asiaankuuluvien turvamääräysten vaatimukset. Korjauksia saa suorittaa vain alan ammattimies. Ammattitaidottomasti tehdyt korjaukset voivat aiheuttaa laitteen käyttäjälle suuria vaaroja. Merkitse ulkopuolisen tuuletinmoottorin tyyppimerkintä liesituulettimen käyttöohjeeseen. Tarkista, saako tuuletinmoottoria käyttää yhdessä liesituulettimen kanssa. Liesituulettimen käyttö- ja asennusohjeissa pitää olla merkintä hyväksyntätyypistä HBD-MX12-8. Liitännän ja käyttöönoton saa suorittaa vain alan ammattimies. Korjausta ja huoltoa varten tuuletinmoottori on tehtävä virrattomaksi. Irrota liesituulettimelle menevän sähköjohdon pistoliitin tai irrota liesituulettimen verkkoliitäntäjohto sähköverkosta. Jos liesituulettimen liitäntäjohto vioittuu, sen saa vaihtaa vain valmistaja tai valtuutettu huoltoliike tai huoltomies vahinkojen välttämiseksi. Käytöstä poistetut laitteet voidaan käyttää hyväksi toimittamalla ne kierrätykseen, jolloin niistä saadaan raaka-aineita uusiokäyttöön. Tee käytöstä poistettu laite käyttökelvotto- maksi ennen hävittämistä. Tämä laite täyttää asiaankuuluvien turvamääräysten vaatimukset. Korjauksia saa suorittaa vain alan ammattimies. Ammattitaidottomasti tehdyt korjaukset voivat aiheuttaa laitteen käyttäjälle suuria vaaroja. Kuljetussyistä uusi liesituulettimesi on pakattu sitä suojaavaan pakkaukseen. Kaikki pakkauksessa käytetyt materiaalit ovat ympäristöystävällisiä ja ne voidaan kierrättää. Suojele ympäristöä hävittämällä pakkausmateriaali ympäristöystävällisesti. Myyntiliike tai kunnan tai kaupungin jätehuoltoasioista vastaavat henkilöt antavat neuvoja paikallisesta jätehuollosta.33 Ennen asennusta

Poistoilmaa ei saa johtaa toiminnassa olevan savu- tai ilmanvaihtohormiin (esim. tulisijojen ilmanvaihtohormit). Kun poistoilma johdetaan ulos, on noudatettava maakohtaisia lakisääteisiä määräyksiä. Mikäli poistoilma johdetaan käyttämättömänä olevaan savu- tai ilmanvaihtohormiin, siihen on saatava lupa paikallisilta viranomaisilta.

Kun liesituuletin on hormiliitäntäinen ja samanaikaisesti käytössä on huoneilmaa tarvitseva tulisija (kuten esim. kaasu-, öljy- tai hiililämmitteinen lämmityslaite tai vedenlämmitin) on huolehdittava riittävästä tuloilman saannista, jotta tulisija saa tarpeeksi ilmaa palamista varten. Vaaraton toiminta on mahdollista, jos tulisi- jan sijoitushuoneessa alipaine ei ole korke- ampi kuin 4 Pa (0,04 mbar). Tähän päästään, jos palamiseen tarvittava ilma voi aina virrata avoimien aukkojen kautta, joita on esim. ovissa, ikkunoissa, tulo- ja poistoilman liitännöissä, tai ilmavirtaus on järjestetty muita teknisiä toimenpiteitä käyttäen, esim. keskinäisen lukituksen tms. avulla. Jos tuloilman saanti ei ole riittävä, aiheuttavat takaisinimetyt palamiskaasut myrkytysvaaran. Tuloilma-/poistoilmahormi ei yksistään takaa raja-arvojen pysymistä annetuissa rajoissa. Huomautus: Tilannetta arvioitaessa on aina otettava huomioon asunnon ilmastoinnin kokonaisratkaisu. Tämä sääntö ei koske keittolaitteiden, esim. keittotason tai kaasulieden, käyttöä. Tuuletinmoottori tulee asentaa vähintään 2 metrin päähän liesituulettimesta. Kiinnitä sisäseinään asennettava tuuletinmoottori vain rakennuksien sisälle, mutta ei kuitenkaan asuintiloihin. Kiinnitä sisäseinään asennettava tuuletinmoottori sellaiseen paikkaan, että huolto- ja korjaustyöt voidaan suorittaa helposti. Sähköjohtojen pistoliittimien tulee olla rakennuksen sisällä. Liesituulettimelle menevien liitosputkien läpimittaa l 150 mm ei saa pienentää. Erillisen äänenvaimentimen l 150 mm:n putkelle voit tilata lisävarusteena alan liikkeistä. Seinän esivalmistelut ❑ Seinän tulee olla tasainen ja pystysuora. ❑ Huolehdi, että tulpat on kiinnitetty kunnolla seinään. Paino kiloissa: 7,3 kg. Oikeudet muutoksiin teknisen kehityksen puitteissa pidätetään.34 Asennus

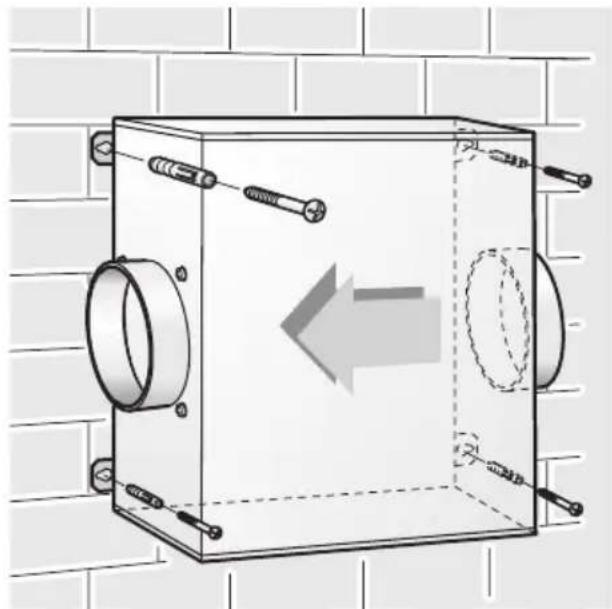

1. Pitele tuuletinmoottoriyksikköä seinää

vasten. Huomioi samalla ilman ohjaussuunta.

2. Merkitse neljän (4) kiinnitysreiän paikat.

3. Poraa neljä kiinnitysreikää l 8 mm.

Aseta tulpat reikiin ja kiinnitä tuuletinmoottoriyksikkö ruuveilla. Tulppien tulee soveltua tyypiltään ulkoseinämateriaaliin. Sähköliitos liesituulettimelle tehdään liesituulettimen mukana tulevalla Z 5 m pituisella jatkojohdolla.

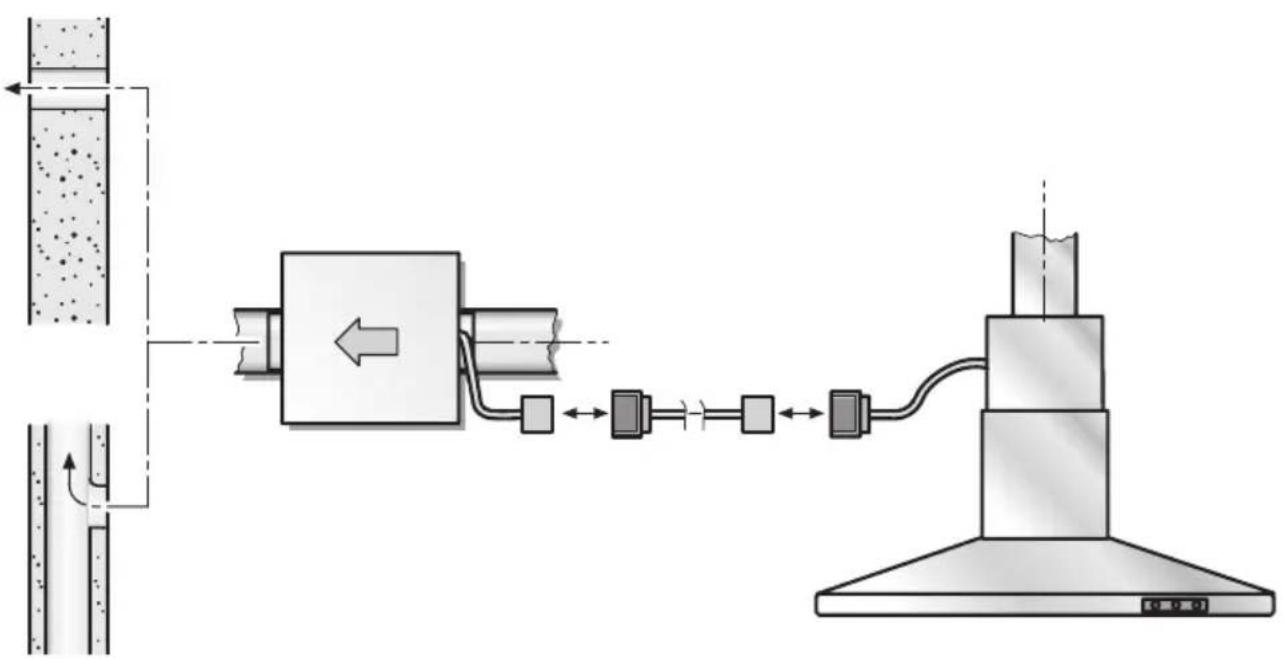

4. Tee putkiliitos tuuletinmoottoriyksiköstä

liesituulettimelle ja ulos.

5. Tee sähköliitos liesituulettimelle.
