D7030X0 - Fläkt NEFF - Gratis bruksanvisning och manual

Varumärke	Neff
Modell	D7030X0
Produkttyp	Köksfläkt
Installationstyp	Med extern fläkt (ingår ej)
Kompatibel fläkt	HBD-MX12-8
Vikt	7,3 kg
Minsta kanaldiameter	150 mm
Avluftsmetod	Utblås utomhus
Strömförsörjning	Nätspänning (220-240 V)
Längd på nätsladd	Cirka 5 m (förlängningssladd ingår)
Maximalt tillåtet undertryck	4 Pa (0,04 mbar)
Minsta avstånd till fläkt	2 m
Tillbehör (valfritt)	Ljuddämpare för kanal 150 mm
Säkerhet	Installation av fackman krävs; reparationer utförs endast av tillverkare eller auktoriserad service
Underhåll	Regelbunden rengöring; underhåll av fläkt utförs av specialist
Material	Rostfritt stål (uppskattning)
Överensstämmelse	Uppfyller tillämpliga säkerhetsbestämmelser
Förpackning	Återvinningsbar

Vanliga frågor - D7030X0 NEFF

Vad är skillnaden mellan en köksfläkt med extern fläkt och en vanlig fläkt?

En köksfläkt med extern fläkt, som modell D7030X0, flyttar motorn utomhus eller till ett teknikrum. Detta minskar bullret i köket och möjliggör en mer flexibel installation. Den externa fläkten måste köpas separat (modell HBD-MX12-8).

Måste jag köpa fläkten separat?

Ja. Köksfläkten D7030X0 kräver en kompatibel extern fläkt, referens HBD-MX12-8, som inte ingår i förpackningen. Kontrollera kompatibiliteten före installation.

Vilken kanaldiameter ska jag använda för avluftning?

Anslutningskanalens diameter får aldrig vara mindre än 150 mm. För bästa prestanda, använd en slät och tät kanal. En valfri ljuddämpare (150 mm) kan läggas till.

Vad väger köksfläkten?

Köksfläkten väger 7,3 kg. Se till att väggen är plan, vertikal och klarar vikten. Använd pluggar anpassade för murad vägg.

Kan jag installera köksfläkten själv?

Nej. Installation, elektrisk anslutning och idrifttagning måste utföras av en kvalificerad fackman. Okunniga reparationer medför stora risker för användaren.

Hur rengör jag köksfläkten?

Regelbunden rengöring av köksfläkten rekommenderas för att bibehålla prestanda. Se bruksanvisningen för detaljerade instruktioner. För den externa fläkten kräver allt underhåll att den är frånkopplad från strömmen.

Vad gör jag vid fel?

Vid fel, försök inte reparera själv. Reparationer ska utföras av tillverkaren, dess serviceverkstad eller en person med motsvarande kvalifikationer. Skadad nätsladd måste bytas av tillverkaren.

Medföljer nätsladd till köksfläkten?

Ja, köksfläkten levereras med en förlängningssladd på cirka 5 meter för elanslutning till fläkten. Anslutning till elnätet måste göras av fackman.

Kan jag använda köksfläkten i recirkulationsläge?

Nej. Köksfläkten D7030X0 är endast konstruerad för utblås av frånluft utomhus. Den kan inte fungera i recirkulationsläge (med kolfilter).

Hur säkerställer jag tillräcklig ventilation om jag har en förbränningsanordning?

När köksfläkten är igång skapar den frånluft ett undertryck. För att undvika återflöde av förbränningsgaser får undertrycket i rummet inte överstiga 4 Pa (0,04 mbar). Se till att det finns oförslutbara luftöppningar (dörrar, fönster, vädringsluckor). Rådgör med en fackman för att bedöma situationen.

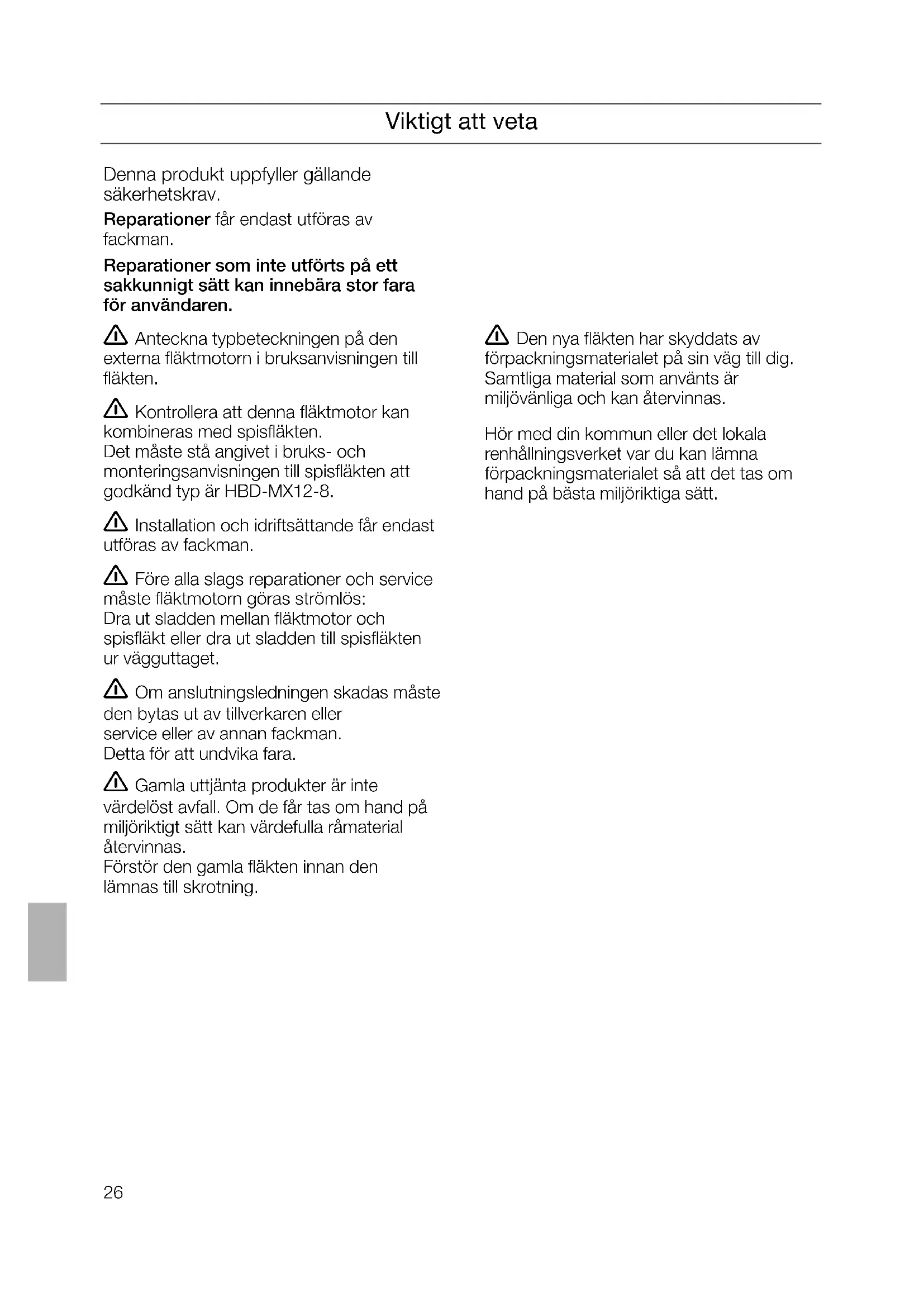

BRUKSANVISNING D7030X0 NEFF

Reparationer får endast utföras av fackman.

Reparationer som inte utförts på ett sakkunnigt sätt kan innebära stor fara för användaren.

Anteckna typbeteckningen på den externa fläktmotorn i bruksanvisningen till fläkten. Kontrollera att denna fläktmotor kan kombineras med spisfläkten.

Det måste stå angivet i bruks- och monteringsanvisningen till spisfläkten att godkänd typ är HBD-MX12-8.

Installation och idrifttagande får endast utföras av fackman. Före alla slags reparationer och service måste fläktmotorn göras strömlös:

Dra ut sladden mellan fläktmotor och spisfläkt eller dra ut sladden till spisfläkten ur vägguttaget.

Om anslutningsledningen skadas måste den bytas ut av tillverkaren eller service eller av annan fackman. Detta för att undvika fara. Gamla uttjänta produkter är inte värdelöst avfall. Om de får tas om hand på miljöriktigt sätt kan värdefulla råmaterial återvinnas.

Förstör den gamla fläkten innan den lämnas till skrotning.

Den nya fläkten har skyddats av förpackningsmaterialet på sin väg till dig. Samtliga material som använts är miljövänliga och kan återvinnas.

Hör med din kommun eller lokala renhållningsverket var du kan lämna förpackningsmaterialet så att det tas om hand på bästa miljöriktiga sätt.

Den avgående luften får ej ledas ut i skorsten som redan används för att leda bort rök eller avgaser eller i en trumma som används för ventilation av rum där det står en eldstad.

Gällande föreskrifter (ex. byggnorm) i respektive land måste följas beträffande hur den avgående luften får ledas ut.

Leds den avgående luften ut genom en skorsten för rök eller avgaser som inte längre är i funktion, måste tillstånd inhämtas från ansvarig sotare.

Sörj för god ventilation om du använder spisfläkten samtidigt med en eldstad som är beroende av luften i rummet (t.ex. gas-, olje- eller kolugn, varmvattenberedare) eftersom fläkten suger upp luft som respektive ugn behöver för sin förbränning, vilket kan leda till att oförbrända gaser kommer in i rummet.

Det är ingen fara om undertrycket i det rum där eldstaden står uppställd aldrig överskrider 4 Pa (0,04 mbar).

Detta kan man uppnå om förbränningsluften leds genom öppningar som inte går att stänga, t.ex. i dörrar, fönster och i kombination med öppningar för tilluft/frånluft i väggar eller med andra tekniska åtgärder.

Om inte tillräcklig mängd tilluft tillförs finns det risk för förgiftning pga att oförbrända gaser sugs tillbaka in i rummet.

Enbart ett hål i väggen för tilluft och frånluft är inte tillräckligt för att värdena ska hamna inom tillåtna gränser.

Observera att du vid beräkningen alltid måste utgå ifrån hela ventilationen. Denna regel gäller inte för spisar, t.ex. spishällar och gasspisar.

Fläktmotorn måste monteras på minst 2 meters avstånd från spisfläkten. Innerväggsfläkten får endast monteras inne i ett hus men inte i bebodda rum. Innerväggsfläkten monteras på plats som ger åtkomst för service och reparationer. Alla stickkontakter måste befinna sig inomhus. Diametern på förbindelsekanalerna till spiskåpan får inte göras mindre än 150 mm.

Extra ljuddämpare för kanaler med diameter 150 mm finns att köpa i fackhandeln som extra tillbehör.

Förberedelse i väggen

Väggen måste vara plan och lodrät. Pluggen måste sitta fast ordentligt.

Vikt: 7,3 kg.

Rätt till tekniska ändringar förbehålls

Montering

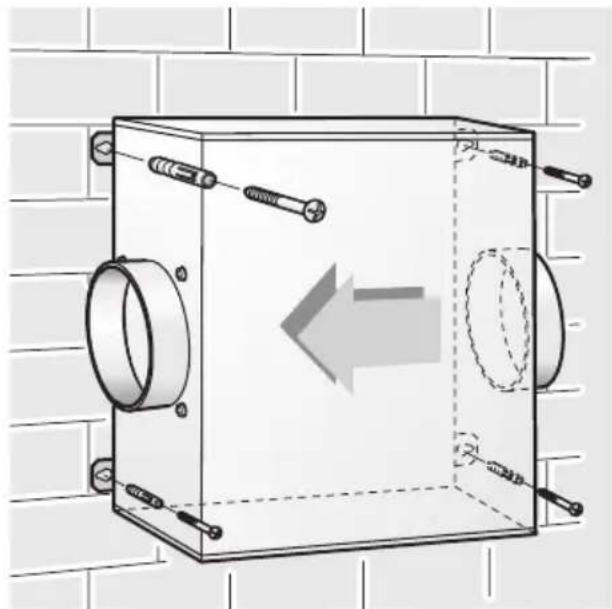

1. Håll i fläkten. Lägg i samband med detta märke till luftens riktning.
2. Markera var de fyra fästhålen ska borras.
3. Borra hålen, diameter 8 mm.

Sätt in plugg och skruva fast fläkten.

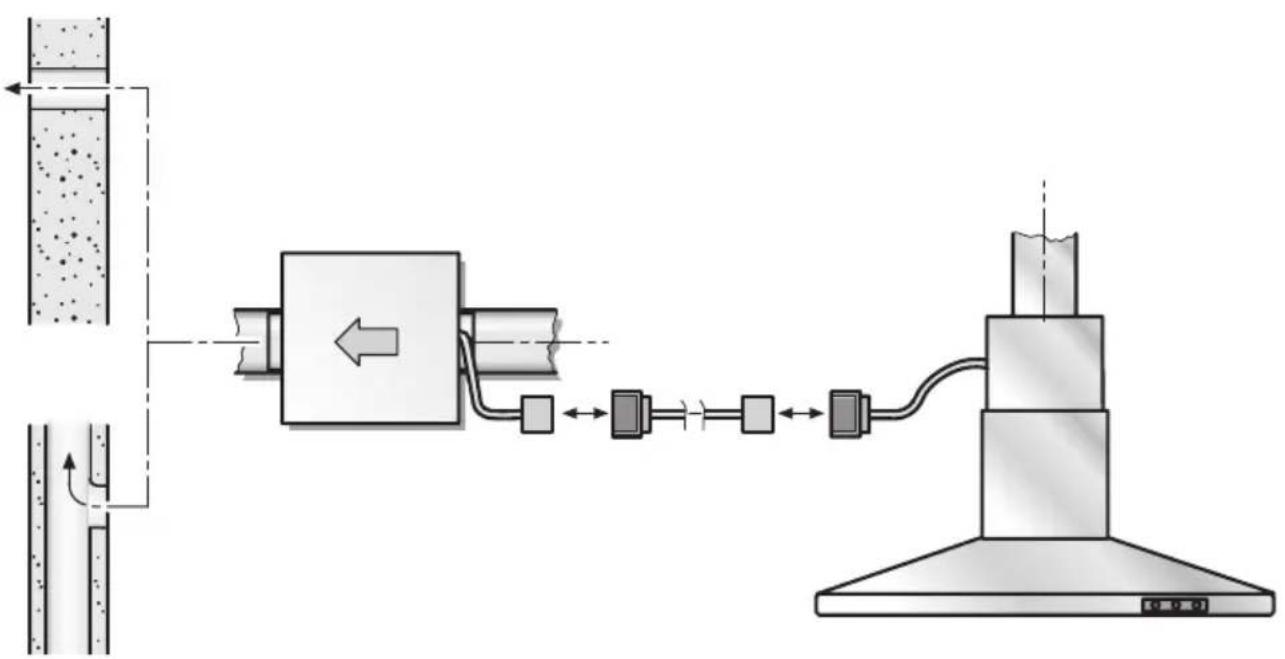

Pluggarna måste vara lämpliga att använda i den typ av vägg huset har. Fläkten kopplas till spiskåpan och elnätet med hjälp av den ca 5 m långa förlängningssladd som följer med spiskåpan. 4. Montera rörkanalen från fläkten till spiskåpan och ut. 5. Koppla fläkten till spiskåpan och elnätet.

Skyddshöljet över stickkontakten måste av säkerhetsskäl alltid sitta på plats samt vara stängt.
