BRUKSANVISNING I94CBS8W0 NEFF

[sv] Bruks- och installationsan-visningar 2

Innehållsförteckning

BRUKSANVISNING

1 Säkerhet.... 2

2 Förhindrande av sakskador 4

3 Miljöskydd och sparsamhet 5

4 Funktioner 5

5 Lär känna.... 6

6 Tillbehör.... 6

7 Före första användningen 6

8 Användningsprincip 7

9 Home Connect 8

10 Hällbaserad fläktstyrning 10

11 Rengöring och skötsel 10

12 Avhjälpning av fel 12

13 Kundtjänst 13

14 Avfallshantering.... 14

15 Överensstämmelseförklaring.... 14

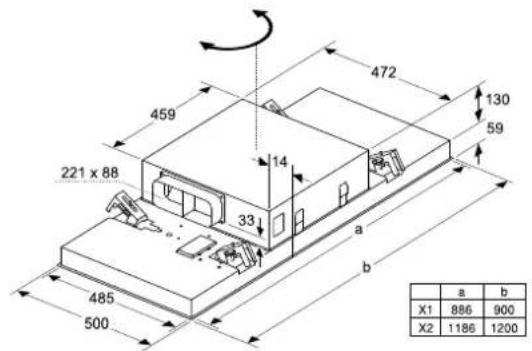

16 MONTERINGSANVISNING.... 14

16.4 Säker montering.... 16

1 Säkerhet

Följ informationen om säkerhet så att du använder apparaten på ett säkert sätt.

1.1 Allmänna anvisningar

Här hittar du allmän information om bruksanvisningen.

• Läs noga igenom bruksanvisningen. Först därefter kan du använda apparaten säkert och effektivt.
• Följ säkerhetsföreskrifterna och varningstexterna.
  ■ Förvara bruksanvisningen och produktinformationen för senare användning eller till nästa ägare.
• Kontrollera apparaten efter uppackningen. Anslut inte apparaten om den har transportskador.

1.2 Användning för avsett ändamål

För att använda enheten säkert och rätt måste du följa anvisningarna om avsedd användning.

Apparaten är enbart avsedd för inbyggnad. Iaktta särskilda monteringsanvisningar.

Säker användning av enheten kräver fackmässig montering enligt monteringsanvisningen. Installatören ansvarar för en felfri funktion på uppställningsplatsen.

Använd bara enheten:

■ för att suga ut matlagningsångor.
■ i privata hushåll och i slutna utrymmen i hemmiljö.
■ upp till max. 2000°möh.

Använd inte apparaten:

■ med externtimer.

1.3 Begränsning av användarkretsen

Förhindra risker för barn och utsatta personer. Denna apparat kan användas av barn från 8 år och äldre och av personer med begränsad fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och/eller kunskap såvida detta sker under uppsikt eller om de undervisats i hur man säkert använder apparaten och förstått de faror som kan uppstå i samband med felaktig användning.

Låt inte barn leka med enheten.

Rengöring och användarskötsel får inte utföras av barn om de inte är minst 15 år gamla och står under uppsikt.

Låt inte barn under 8 års ålder komma i närheten av apparaten och anslutningsledningen.

1.4 Säker användning

Följ säkerhetsanvisningarna när du använder enheten.

⚠️ WARNING! – Kvävningsrisk!

Barn kan dra förpackningsmaterial över huvudet eller trassla in sig i det och kvävas.

• Låt inte barn komma i närheten av förpackningsmaterial.
• Låt inte barn leka med förpackningsmaterialet.

⚠️ WARNING! – Förgiftningsrisk!

Rökgaser som går i retur kan ge förgiftning. Värmekällor som förbrukar rumsluft (t.ex. gas-, olje-, ved- eller koleldade värmare, flödesvär- mare, varmvattenberedare) tar förbrännings- luft från utrymmet där enheten är installerad och leder ut rökgaserna utomhus via kanaler (t.ex. skorsten). Om köksfläkten är på, så su- ger den rumsluft från kök och intilliggande rum. Räcker inte ventilationen till, så blir det undertryck. Det får giftgaser från skorsten el- ler rökgång att gå i retur till boendeutrymme- na.

Se till så att det finns tillräcklig ventilation om du använder både enhet med evakuering och eldstad som drar rumsluft.
Säker användning kräver att undertrycket i rummet där värmekällan står underskrider 4 Pa (0,04 mbar). Det kan du uppnå genom att komplettera tilluftflödet till förbränningen via luftkanal/rökgång med fasta ventilationsöppningar t.ex. i dörrar, fönster eller med hjälp av andra tekniska lösningar. Det är inte säkert att det räcker med en luftkanal/rökgång för att klara gränsvärdena.
▶ Du kan alltid fråga din sotare, de kan bedöma husets ventilationssystem i sin helhet och föreslå lämpliga ventilationsåtgärder.
- Använder du bara enheten i cirkulationsluftläge, finns inga begränsningar.

⚠️ WARNING! – Brandrisk!

Fettavlagringar i filtren kan börja brinna.

• Använd aldrig enheten utan filter.
  ▶ Rengör metallfiltret regelbundet.
• Använd aldrig öppen eldslåga i närheten av enheten (t.ex. flambering).

▶ Installation av enheten i närheten av eldstäder för fasta bränslen (t.ex. ved eller kol) kräver att eldstäderna har sluten lucka som inte går att ta av. De får inte ge ifrån sig gnistor.

Heta oljor och fetter är lättantändliga.

• Håll heta oljor och fetter under ständig uppsikt.
• Släck aldrig brinnande oljor och fetter med vatten. Slå av kokzonen. Kväv elden med ett lock, brandfilt eller liknande.

Gasbrännare utan kastrull, gryta eller panna blir mycket varma när de är på. Fläkten ovanför kan bli skadad eller börja brinna.

- Använd bara gasbrännarna med kastrull, gryta eller panna.

Gasbrännare blir mycket varma när de är på. Fläkten ovanför kan bli skadad eller börja brinna.

• Använd bara gasbrännarna med kastrull, gryta eller panna.
  ▶ Ställ minst in fläktläge 3.
  Ha inte igång effektbrännare på mer än 5 kW som t.ex. wokbrännare på högsta effektläget längre än 15 minuter.

⚠️ WARNING! – Risk för brännskador!

Komponenterna blir mycket varma när enheten är i drift.

• Vidrör inte heta komponenter.
  ▶ Håll barnen borta.
  Enheten blir varm vid användning.
• Låt enheten svalna före rengöring.

⚠️ WARNING! – Risk för personskador!

En del komponenter inuti enheten har vassa kanter.

▶ Rengör enheten försiktigt invändigt.
Ställer du föremål på enheten, så kan de falla ned.

▶ Ställ aldrig föremål på fläkten.

Ändringar på de elektriska eller mekaniska konstruktionerna är farliga och kan leda till felfunktion.

- Ändra aldrig de elektriska eller mekaniska konstruktionerna.

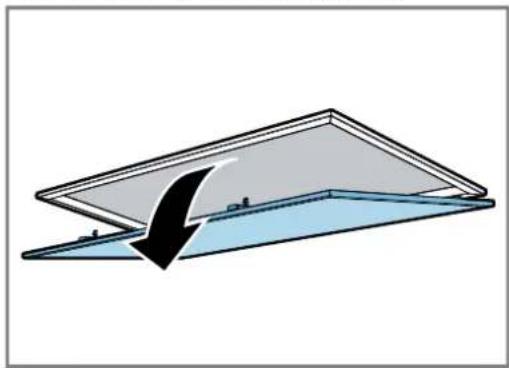

Filterskyddet kan åka upp.

• Öppna filterskyddet långsamt.
• Håll fast filterskyddet vid öppning, så att det inte åker iväg.
  ▶ Stäng filterskyddet långsamt.

Risk för personskador vid öppning och stängning av gångjärnen.

▶ Ta aldrig runt den rörliga gångjärnsdelen.

LED-lampornas ljus är mycket kraftigt och kan skada ögonen (riskgrupp 1).

▶ Titta inte längre än 100 sekunder direkt in i påslagna LED-lampor.

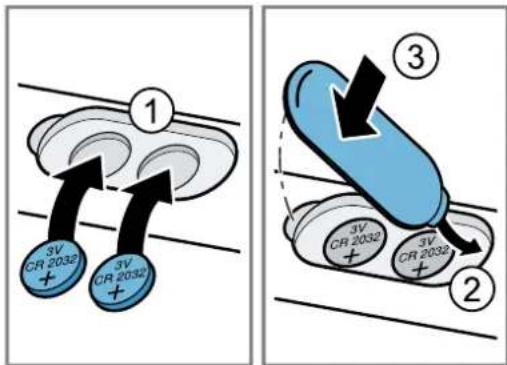

Barn kan svälja batterier.

▶ Håll batterierna utom räckhåll för barn.
- Håll barnen under uppsikt vid batteribyte.
Batterier kan explodera.

▶ Ladda inte batterierna.

▶ Kortslut inte batterierna.

▶ Släng inte batterier i eld.

Fallrisk när du arbetar på enheten.

▶ Använd stadig trappstege.
▶ Luta dig inter över hällen.
▶ Ställ dig inte på häll eller bänkskiva.
Ökad risk för personskador vid rengöring av enheten om någon annan styr den via Home Connect-appen.
- Koppla ned enheten från Home Connectappen före rengöring.

⚠️ WARNING! – Risk för elstötar!

Skadad maskin eller sladd är farligt.

• Använd aldrig en skadad maskin.
• Dra aldrig i sladden för att göra maskinen strömlös. Dra alltid i kontakten, inte sladden.
• Dra direkt ur sladdens kontakt eller slå av säkringen i proppskåpet om maskin eller sladd är skadade.
  ▶ Ring service! → Sid. 13
• Det är bara specialutbildad personal som får reparera maskinen.

Felinstallationer är farliga.

Det är bara specialutbildad personal som får reparera maskinen.
- Maskinen får bara repareras med original-reservdelar.
- Om apparatens nätanslutningsledning blir skadad måste den bytas av utbildad yrkespersonal.

Risk för stötar om fukt tränger in.

• Dra ur sladden eller slå av säkringen i proppskåpet innan du rengör.
• Använd inte ångrengöring eller högtryckstvätt för att rengöra apparaten.

⚠️ WARNING! – Explosionsrisk!

Starkt frätande alkaliska eller starkt syrahaltiga diskmedel i kombination med aluminiumföremål i maskinens diskutrymme kan orsaka explosioner.

Använd aldrig starkt frätande alkaliska eller starkt syrahaltiga diskmedel. Använd framförallt inte proffs- eller industridiskmedel med aluminiumföremål som t.ex. fettfilter till fläktar.

2 Förhindrande av sakskador

2.1 Förhindrande av sakskador

OBS!

Kondens kan orsaka korrosion.

- Slå alltid på enheten vid matlagning för att undvika kondens.

Kontrollerna kan bli skadade om det tränger in fukt.

▶ Torka aldrig av kontrollerna med våt trasa.

Felaktig rengör skadar ytorna.

▶ Följ rengöringsanvisningarna.

- Använd inga skarpa eller skurande rengöringsmedel.

▶ Rengör bara de rostfria ytorna i slipriktningen.

- Använd aldrig rengöringsmedel för rostfritt på kontrollerna.

- Slå alltid på enheten vid matlagning för att undvika kondens. Kontrollerna kan bli skadade om det tränger in fukt. - Torka aldrig av kontrollerna med våt trasa. Felaktig rengör skadar ytorna. - Följ rengöringsanvisningarna. - Använd inga skarpa eller skurande rengöringsmedel. - Rengör bara de rostfria ytorna i slipriktningen. - Använd aldrig rengöringsmedel för rostfritt på kontrollerna.

Kondensatretur kan skada enheten.

Det måste finnas minst 1 fall på evakueringen från enheten.
Felbelastar du designelementen, så kan de gå av.
▶ Dra inte i designelementen.
Ställ aldrig föremål på designelementen och häng inget i dem.
Batterier som snart är urladdade skadar fjärrkontrollen.
- Ta ut batterierna om du inte använder fjärrkontrollen.
- Omhänderta tomma eller defekta batterier miljömässigt korrekt och säkert.
Ytskada pga. att skyddsfolien inte var avdragen.
- Dra av skyddsfolien från alla enhetsdelar före första användningen.

3 Miljöskydd och sparsamhet

Skona miljön genom att använda apparaten resursbesparande och omhänderta återanvändningsbara material korrekt.

3.1 Förpackningsmaterialet

Förpackningsmaterialen är miljövänliga och återvinningsbara.

• Källsortera och omhänderta de olika beståndsdelarna.
  Information om aktuell avfallshantering kan du få hos återförsäljare och kommun.

3.2 Spara energi

Om du följer anvisningarna förbrukar apparaten mindre energi.

Se till så att det finns tillräcklig ventilation vid matlagning.

■ Enheten fungerar då effektivare och tystare.

Anpassa fläktläget till osmängden.

■ Lägre fläktläge ger lägre effektförbrukning.
Använd bara intensivläget när det verkligen behövs.

Öka fläktläget direkt när det börjar osa.

■ Så sprider sig oset mindre i rummet.

Slå av enheten när den inte behövs längre.

■ Enheten förbrukar ingen effekt.

Slå av belysningen när den inte behövs längre.

■ Belysningen förbrukar ingen effekt.

Rengör eller byt filter med angivna intervall.

■ Det bibehåller filterfunktionen.

Locket på.

■ Då minskar du matos och kondens.

4 Funktioner

4.1 Evakuering

Fläkten suger upp luft som fettfiltren renar och sedan leder ut i det fria via ett rörsystem.

Luften får inte mynna ut i skorstensgång för rökgaser från enheter eldade med gas eller andra bränslen (gäller inte cir- kulationsenheter).

■ Evakuering via rök- eller skorstensgång som inte är i bruk kräver sotningsgodkännande.
■ Ska evakueringen gå genom yttervägg, använd anslutningslåda mot mur.

4.2 Cirkulationsdrift

Fläkten suger upp och renar luften genom fettfiltren och ett osfilter och leder tillbaka den till rummet igen.

Du måste sätta i ett osfilter för att få bort oset. Hur du kör fläkten i cirkulationsdrift hittar du i vår katalog eller så frågar du din återförsäljare. Tillbehören du behöver hittar du hos återförsäljare, service eller i onlineshoppen.

5 Lär känna

5.1 Kontroller

Med manöverorganen ställer du in spisens alla funktioner och får information om drifttillständet.

Tips! Rikta fjärrkontrollen så noggrant som möjligt mot LED-displayens IR-mottagare.

1	Slår på och av enheten
	Slå på eller av autoläge1
+	Öka fläktläget
-	Minska fläktläget
	Slår på och av belysningen
	Sänka ljusstyrkan
	Höja ljusstyrkan
1 Allt efter apparatens utrustning

Slå på och av fläkteftergången

Home Connect Återställa filterindikeringen

^1 Allt efter apparatens utrustning

5.2 LED-display

LED-displayen visar inställda värden och funktioner.

1 Fläktläge 1/filterindikering metallfilter

2 Fläktläge 2/filterindikering osfilter

3 Fläktläge 3

4 Intensivläge 1

5 Intensivläge 2

6 Autoläge ^1 /fläkteftergång/intervallvädring

7 Home Connect

8 IR-mottagare

^1 Allt efter apparatens utrustning

6 Tillbehör

Tillbehör kan du köpa hos service, i butik eller på Internet. Använd bara originaltillbehör, de är perfekt anpassade till enheten.

Tillbehören är enhetsspecifika. Ange alltid rätt beteckning (E-nr) på din enhet när du beställer. → Sid. 13 Du hittar tillgängliga tillbehör till din enhet i vår katalog, onlineshop eller hos service.

Tillbehör Beställningsnummer

Clean Air Standard-cirkulationssats, extern rostfri	Z52JXC1N1
Clean Air kolfilterset std, extern vit	Z52JXC1W1
Clean Air kolfilter std (ut-bytesfilter)	Z52JCB1X1

7 Före första användningen

Gör inställningarna för den första idrifttagningen. Rengör apparaten och tillbehören.

7.1 Ställ in funktion

Enheten är grundinställd för evakuering. Du måste stäl- la in funktionen cirkulationsdrift för att använda den.

Notera: Användning av cirkulationsdrift kräver ytterligare tillbehör.

Krav: Enheten är av.

1. Håll ①och tryckta ca 3 sekunder.

2. Tryck på √ tills LED 2 tänds på LED-displayen för att slå om till cirkulationsdrift (filter som inte går att regenerera).

3. Tryck på 10 tills LED 3 tänds på LED-displayen för att slå om till cirkulationsdrift (filter som går att regenerera).

4. Tryck på 1 tills LED 1 tänds på LED-displayen för att slå om den elektroniska styrningen till evakuering igen.

5. Håll ①och ②tryckta ca 3 sekunder för att spara inställningen.

Eller vänta ca 10 sekunder tills inställningen blir sparad automatiskt.

Tryck på Ⓤför att avbryta inställningen.

√ Enheten ger signal när vald inställning är sparad.

8 Användningsprincip

8.1 Slå på enheten

Krav: Rikta fjärrkontrollen så noggrant som möjligt mot LED-displayens IR-mottagare.

▶ Slå på enheten med ①
√ Enheten går igång på fläktläge 2.
√ På LED-displayen lyser LED:n för inställt fläktläge.

8.2 Slå av enheten

Slå av enheten när du inte använder den.

8.3 Ställa in fläktläget

▶ Tryck på +eller .—
√ På LED-displayen lyser LED:n för inställt fläktläge.

8.4 Slå på intensivläge

Osar eller ångar det mycket, använd intensivläget.

1. Tryck på +tills LED 4 för intensivläge 1 tänds på LED-displayen.
2. Tryck på +tills LED 5 för intensivläge 2 tänds på LED-displayen.
3. Enheten slår automatiskt om till fläktläge 3 efter ca 6 minuter.

8.5 Slå av intensivläget

- Tryck på —för att slå på annat fläktläge.

8.6 Slå på fläkteftergången

▶ Tryck på ⏻
- På LED-displayen lyser LED 1 för fläktläget. LED 6 blinkar vid fläkteftergång.
√ Enheten slår av automatiskt efter ca 10 minuter.

8.7 Slå av fläkteftergången

▶ Tryck på ⏻
√ Fläkteftergången slår av.
√ Enheten återgår till tidigare valt fläktläge.

8.8 Slå på autoläge ^1

Givaren ställer automatiskt in optimalt fläktläge.

▶ Tryck på 0A
√ På LED-displayen lyser LED 6 för autoläget.

8.9 Slå av autoläget ^1

▶ Tryck på 0A
√ Enheten återgår till tidigare inställt fläktläge.

Vädringen slår av automatiskt när givaren inte känner av någon förändring av luftkvaliteten i rummet.
√ Autoläget går max. 4 timmar.

8.10 Intervallvädring

Intervallvädring slår på och av fläkten med vald tid och valt fläktläge.

Notera: Funktionen finns bara på mobilaenheter som har Home Connect-appen.

LED 6 fortsätter att blinka på LED-displayen och LED för valt fläktläge lyser på enheten när intervallvädringen är på. När vädringen är avslutad slocknar LED:n för valt fläktläge. LED 6 fortsätter att blinka.

8.11 Givarstyrning ^1

I autoläge känner givaren i enheten av hur mycket det osar. Optimalt fläktläge slår på beroende på givarens känslighetsinställning.

Du kan ändra känslighetsinställningen om givarstyrningen reagerar för lite eller för mycket.

■ Fabriksinställning: fläktläge 3
■ Minimiinställning: fläktläge 1
■ Maxinställning: fläktläge 5

8.12 Ställa in givarstyrningen ^1

Krav: Enheten är av.

1. Håll ①och jätryckta ca 3 sekunder.
2. Tryck på +teller för att ändra inställningen. Tryck på Ⓐför att avbryta inställningen.
3. Håll ①och ästryckta ca 3 sekunder för att spara inställningen. Eller vänta ca 10 sekunder tills inställningen blir sparad automatiskt.
   √ Enheten ger signal när vald inställning är sparad.

8.13 Ställa in filterindikeringen

Du måste ställa in filterindikeringen efter filtret du använder.

Krav: Enheten är av.

1. Håll ①och tryckta ca 3 sekunder.
2. Tryck på √ tills LED 2 tänds på LED-displayen för att slå om till cirkulationsdrift (filter som inte går att regenerera).
3. Tryck på + tills LED 3 tänds på LED-displayen för att slå om till cirkulationsdrift (filter som går att regenerera).
4. Tryck på 1/ tills LED 1 tänds på LED-displayen för att slå om den elektroniska styrningen till evakuering igen.
5. Håll ①och ✉ittryckta ca 3 sekunder för att spara inställningen. Eller vänta ca 10 sekunder tills inställningen blir sparad automatiskt.

Tryck på Ⓤför att avbryta inställningen.

√ Enheten ger signal när vald inställning är sparad.

8.14 Återställa filterindikeringen

Det går att återställa filterindikeringen efter rengöring av metallfiltret eller byte av osfiltret.

Krav

■ LED 1 för metallfiltrets och LED 2 för osfiltrets filterindikering blinkar på LED-displayen när du slår av enheten.
■ Enheten ger signal igen.
▶ Tryck på
√ Filterindikeringen blir återställd.

8.15 Slå på belysningen

▶ Slå på belysningen med

Notera: Det finns färgtemperaturinställningar i Home Connect-appen, om enheten har den funktionen.

8.16 Ställa in ljusstyrkan

▶ Håll Deller Intrzyckt.

Notera: Det finns färgtemperaturinställningar i Home Connect-appen, om enheten har den funktionen.

Det går att slå på knappljuden.

Krav: Enheten är av.

1. Håll ①och intryckta ca 3 sekunder.

√ LED:n för aktuellt vald inställning lyser på LED-displayen.
2. Tryck på +eller tills LED 1 tänds på LED-display-en.
Tryck på Ⓐför att avbryta inställningen.
3. Håll ①och intryckta ca 3 sekunder för att spara inställningen.

Eller vänta ca 10 sekunder tills inställningen blir sparad automatiskt.

√ Enheten ger signal när vald inställning är sparad.

8.18 Slå av knappljuden

Det går att slå av knappljuden.

Notera: Enhetens ljudsignaler är alltid på och går inte att slå av.

Krav: Enheten är av.

1. Håll ①och intryckta ca 3 sekunder.

√ LED:n för aktuellt vald inställning lyser på LED-displayen.
2. Tryck på teller tills LED 2 tänds på LED-displayen.

Tryck på Ⓐför att avbryta inställningen.

1. Håll ①och intryckta ca 3 sekunder för att spara inställningen.

Eller vänta ca 10 sekunder tills inställningen blir sparad automatiskt.

√ Enheten ger signal när vald inställning är sparad.

9 Home Connect

Apparaten har nätverkskapacitet. Anslut apparaten till en mobil terminal så att du kan manövrera funktioner via Home Connect appen, justera grundinställningar eller övervaka det aktuella drifttillständet.

Home Connect-tjänsterna är inte tillgängliga i alla länder. Om Home Connect-funktionen är tillgänglig beror på om Home Connect-tjänsterna är tillgängliga i ditt land. Information om detta finns på: www.home-connect.com.

För att kunna använda Home Connect måste du först upprätta förbindelsen till WLAN-hemmanätverket (Wi-Fi ^1 ) och till Home Connect-appen.

■ Automatisk uppkoppling av apparaten mot WLAN-hemmanätverk (Wi-Fi) → Sid. 8
■ Manuell uppkoppling av apparaten mot WLAN-hemmanätverk (Wi-Fi) → Sid. 9

Home Connect-appen tar dig igenom hela inloggningsprocessen. Följ instruktionerna i Home Connect appen när du gör inställningarna.

Är enheten inte uppkopplad mot hemnätverket, så fungerar den som en vanlig enhet utan nätverksanslutning och går att styra via fjärrkontrollen.

Tips!

■ Följ den medföljande dokumentationen från Home Connect.
■ Följ också anvisningarna i Home Connect-appen.

Anmärkningar

• Följ säkerhetsföreskrifterna i den här bruksanvisningen och se till att de också följs när du manövre-rar apparaten med Home Connect appen.
  → "Säkerhet", Sid. 2
  ■ Manövreringen på apparaten har alltid förtur. Under denna tid går det inte att manövrera med Home Connect-appen.
  ■ Enheten kräver max. 2 W i nätverksstandby.
  ■ Behöver du enhetens MAC-adress för uppkoppling mot hemnätverket, så hittar du den vid typskylten. → Sid. 13

9.1 Koppla upp enheten automatiskt mot WLAN-hemnätverket (Wi-Fi)

Har routern WPS-funktion, så kan du koppla upp enheten automatiskt mot WLAN-hemnätverket (Wi-Fi).

Notera: Det går inte slå på enheten under uppkopplingen. Tryck på Ⓤör att avbryta.

Krav

■ Routerns Wi-Fi är på.
■ Enheten har WLAN-hemnätverksmottagning (Wi-Fi) på monteringsstället.
■ Home Connect-appen är installerad på mobilenheten.
■ Enhet och belysnings är av.

1. Håll 📋ntryckt tills LED 7 blinkar på LED-displayen.
2. Tryck på +

√ LED 1 och LED 7 blinkar på LED-displayen.
3. Tryck på routerns WPS-knapp inom 2 minuter.
√ Enheten kopplar upp automatiskt mot Home Connect-appen när den är uppkopplad. LED 3 och LED 7 blinkar på LED-displayen.
4. Går det inte koppla upp, så slår enheten automatiskt om till manuell uppkoppling mot hemnätverket, LED 2 och LED 7 blinkar på LED-displayen blinkar. Logga in enheten manuellt på hemnätverket eller tryck på —för att göra om den automatiska inloggningen.
5. Följ anvisningarna för automatisk nätverksinloggning på mobilenheten.
√ Inloggningen är avslutad när LED 7 på LED-displayen inte blinkar längre utan lyser konstant.

9.2 Koppla upp enheten manuellt mot WLAN-hemnätverket (Wi-Fi)

Notera: Det går inte slå på enheten under uppkopplingen. Tryck på Ⓤför att avbryta.

Krav: Enhet och belysnings är av.

1. Håll 📤ntryckt tills LED 7 blinkar på LED-displayen.
2. Tryck 2 ggr på +för att påbörja manuell inloggning på hemnätverket.
   √ LED 2 och LED 7 blinkar på LED-displayen.
3. Följ appanvisningarna.
   √ Enheten kopplar upp automatiskt mot Home Connect-appen när den är uppkopplad. LED 3 och LED 7 lyser på LED-displayen.
4. Följ anvisningarna för manuell nätverksinloggning på mobilenheten.
   √ Inloggningen är avslutad när LED 7 på LED-displayen inte blinkar längre utan lyser konstant.

9.3 Koppla upp enheten mot Home Connect-appen

Krav

■ Home Connect-appen är installerad på mobilenheten.
■ Home Connect-appen är öppen.

1. Håll 📤ntryckt tills LED 3 och LED 7 blinkar på LED-displayen.
2. Följ Home Connect-appanvisningarna på mobilenheten.
   √ Inloggningen är avslutad när LED 7 på LED-displayen inte blinkar längre utan lyser konstant.

9.4 Mjukvaruuppdatering

Med funktionen Programuppdatering håller du spisens programvara uppdaterad, t.ex. optimering, felavhjälpning, säkerhetsrelevanta uppdateringar.

Den förutsätter att du är registrerad Home Connect-användare, att du har installerat appen på din mobila terminal och att du är uppkopplad mot Home Connect-servern.

Så snart en programuppdatering är tillgänglig får du information via Home Connect-appen och kan starta programuppdateringen via appen. När du har laddat ned uppdateringen kan du starta installationen via Home Connect-appen om du är inloggad i ditt lokala nätverk. När installationen är klar får du information via Home Connect-appen.

Anmärkningar

■ Under nedladdningen kan du fortsätta att använda spisen. Allt efter de personliga inställningarna i appen kan en programuppdatering också laddas ned automatiskt.
- Om det gäller en säkerhetsrelevant uppdatering bör du installera den så snart som möjligt.

9.5 Återställa uppkoppling

Det går att återställa sparade uppkopplingar mot hemnätverk och Home Connect.

• Håll och intryckta tills LED 7 slocknar på LED-displayen.
  √ Enheten ger signal.

9.6 Fjärrdiagnostik

Service kan accessa din maskin via fjärrdiagnos om du hör med dem, din maskin är uppkopplad mot Home Connect-servern och fjärrdiagnosen är tillgänglig i det land där du använder maskinen.

Tips! Mer information samt anvisningar om tillgången till fjärrdiagnos i ditt land hittar du på service-/supportdelen till den lokala webbsajten: www.home-connect.com

9.7 Dataskydd

Följ anvisningarna om dataskydd.

När du första gången ansluter apparaten till ett Internet-uppkopplat hemmanätverk sänder apparaten följande kategorier av data till Home Connect-servern (första registrering):

■ Entydig apparatidentifikation (som består av apparatnycklar samt MAC-adressen till den inbyggda Wi-Fi-kommunikationsmodulen).
- Säkerhetscertifikat för Wi-Fi-kommunikationsmodulen (för informationsteknisk säkring av anslutningen).
■ Hushållsapparatens aktuella program- och maskinvaruversion.
■ Status för en eventuell tidigare återställning till fabriksinställningar.

Denna första registrering förbereder utnyttjandet av Home Connect-funktionaliteterna och behövs först när du första gången vill använda Home Connect-funktionaliteter.

Notera: Tänk på att Home Connect-funktionaliteterna bara kan användas tillsammans med Home Connectappen. Information om dataskydd kan hämtas i Home Connect-appen.

10 Hällbaserad fläktstyrning

Du kan koppla upp enheten mot en matchande håll och styra enhetsfunktionerna via hållen.

Det går att koppla upp enheterna mot varandra på följande sätt:

• Koppla upp enheten via Home Connect-appen. Är båda enheterna Home Connect-kompatibla, så går det att koppla upp via Home Connect-appen. Följ appanvisningarna.
  ■ Direktuppkoppla enheterna.
  ■ Koppla upp enheterna via WLAN-hemnätverket.

Notera: Följ säkerhetsanvisningarna i enhetens bruksanvisning även när du styr enheten via den hållbaserade fläktstyrningen.

Tips! Kontrollerna på själva enheten är alltid prioriterade. Du kan inte styra via den hållbaserade fläktstyrningen då.

10.1 Direktuppkoppling

Krav

■ Enheten är av.
- Återställ alla uppkopplingar mot hemnätverk eller andra enheter. Kopplar du upp enheten direkt mot hällen, så går det inte koppla upp mot hemnätverket och du kan inte använda Home Connect längre.

1. Notera: Följ kap. "Hällbaserad fläktstyrning" i hållens bruksanvisning.
   Slå på hällen och välj sökläge.
2. Håll 📤ntryckt tills LED för Home Connect blinkar på LED-displayen.
   √ Enheten är uppkopplad mot hällen om Home Connect-LED:n inte blinkar längre utan lyser konstant.

10.2 Uppkoppling via hemnätverket

1. Följ anvisningarna i

→ "Koppla upp enheten automatiskt mot WLAN-hemnätverket (Wi-Fi)", Sid. 8 eller → "Koppla upp enheten manuellt mot WLAN-hemnätverket (Wi-Fi)", Sid. 9.

1. Är enheten uppkopplad mot hemnätverket, så går det att koppla upp mot hällen via Home Connect-appen.
2. Följ anvisningarna på mobilenheten.

11 Rengöring och skötsel

Du måste rengöra och sköta om maskinen noga för att den ska fungera.

11.1 Rengöringsmedel

Lämpliga rengöringsmedel hittar du hos service eller i onlineshoppen.

WARNING! – Risk för elstötar!

Risk för stötar om fukt tränger in.

• Dra ur sladden eller slå av säkringen i proppskåpet innan du rengör.
• Använd inte ångrengöring eller högtryckstvätt för att rengöra apparaten.

WARNING! – Risk för brännskador!

Spisen blir het när den används.

▶ Låt spisen innan du rengör den.

OBS!

Olämpliga rengöringsmedel kan skada apparatens ytor.

• Använd inga starka eller repande rengöringsmedel.
• Använd inte starkt alkoholhaltiga rengöringsmedel.
• Använd inga hårda skurbollar eller putssvampar.
• Använd inte specialmedel för varmrengöring.
  Använd bara fönsterputs, glasskrapa eller rengöringsmedel för rostfritt på resp. del om rengöringsanvisningen rekommenderar det.
• Skölj ur nya disktrasor noga innan du använder dem.

11.2 Rengöra enheten

Rengör enheten enligt anvisningarna så att de olika delarna och ytorna inte blir skadade pga. felaktig rengöring eller olämpliga rengöringsmedel.

WARNING! – Explosionsrisk!

Starkt frätande alkaliska eller starkt syrahaltiga diskmedel i kombination med aluminiumföremål i maskinens diskutrymme kan orsaka explosioner.

- Använd aldrig starkt frätande alkaliska eller starkt syrahaltiga diskmedel. Använd framförallt inte proffseller industridiskmedel med aluminiumföremål som t.ex. fettfilter till fläktar.

WARNING! – Risk för elstötar!

Risk för stötar om fukt tränger in.

• Dra ur sladden eller slå av säkringen i proppskåpet innan du rengör.
• Använd inte ångrengöring eller högtryckstvätt för att rengöra apparaten.

WARNING! – Risk för brännskador!

Spisen blir het när den används.

▶ Låt spisen innan du rengör den.

WARNING! – Risk för personskador!

En del komponenter inuti enheten har vassa kanter.

▶ Rengör enheten försiktigt invändigt.

1. Följ informationen om rengöringsmedlen. → "Rengöringsmedel", Sid. 10

2. Rengör de olika ytorna såhär:

3. Rengör rostfria ytor med varmt vatten och diskmedel med disktrasa i slipriktningen.

4. Rengör lackytor med varmt vatten och diskmedel med disktrasa.
5. Rengör aluminium med fönsterputs och mjuk trasa.
6. Rengör plast med fönsterputs och mjuk trasa.

7. Rengör glas med fönsterputs och mjuk trasa.

8. Torka torrt med mjuk trasa.

9. Lägg på medel för rostfritt mycket tunt på de rostfria ytorna med mjuk trasa.

Rengöringsmedel för rostfritt hittar du hos service eller i onlineshoppen.

11.3 Rengöra rostfria ytor

1. Följ informationen om rengöringsmedlen.
   → "Rengöringsmedel", Sid. 10
2. Rengör med varmt vatten och diskmedel med disktrasa i slipriktningen.
3. Torka torrt med mjuk trasa.
4. Lägg på medlet för rostfritt mycket tunt med mjuk trasa.

Tips! Rengöringsmedel för rostfritt hittar du hos service eller i onlineshoppen.

11.4 Rengöra kontrollerna

WARNING! – Risk för elstötar!

Risk för stötar om fukt tränger in.

- Använd inte våta disktrasor.

1. Följ informationen om rengöringsmedlen.
   → "Rengöringsmedel", Sid. 10
2. Rengör med varmt vatten och diskmedel med fuktad disktrasa.
3. Torka torrt med mjuk trasa.

11.5 Ta ur filtret

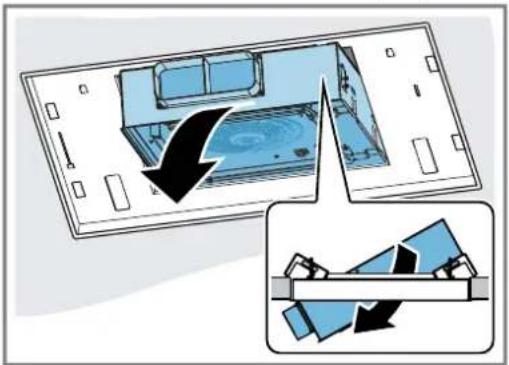

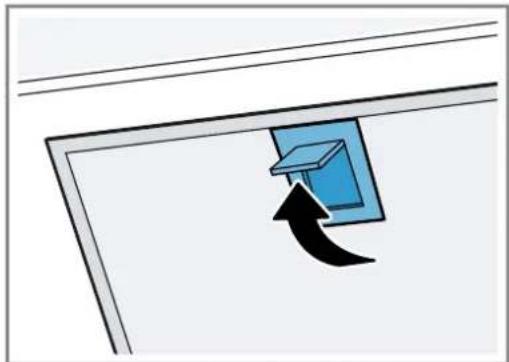

WARNING! – Risk för personskador!

Filterskyddet kan åka upp.

• Öppna filterskyddet långsamt.
• Håll fast filterskyddet vid öppning, så att det inte åker iväg.
  ▶ Stäng filterskyddet långsamt.
  Fallrisk när du arbetar på enheten.

▶ Använd stadig trappstege.
▶ Luta dig inter över hällen.
▶ Ställ dig inte på håll eller bänkskiva.

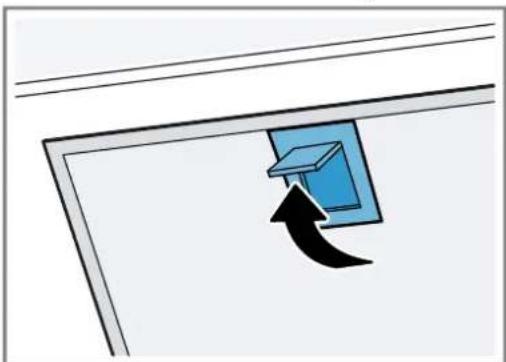

1. Öppna filterskyddets låsning.

Håll filterskyddet med båda händerna, så att det inte plötsligt åker ned.

1. Fäll ned filterskyddet vid öppning.

Faller filtren ned kan de skada hällen under.
▶ Håll ena handen under filtret.
Öppna filterlåsningarna.

Håll filtren vågrätt, så att det inte droppar fett.

11.6 Maskindiska filtren

Filtren filtrerar bort fett från köksoset. Rengör filtren regelbundet för bra fettavskiljning.

WARNING! – Brandrisk!

Fettavlagringar i filtren kan börja brinna.

OBS!

Filtren kan bli klämskadade.

- Kläm inte fast filtren.

Notera: Filtren kan bli missfärgade vid maskindiskning. Missfärgningen påverkar inte filterfunktionen.

Krav: Filtren är borttagna.

→ "Ta ur filtret", Sid. 11

1. Följ informationen om rengöringsmedlen. → "Rengöringsmedel", Sid. 10
2. Ställ filtren lösa i diskmaskinen. Maskindiska inte jättesmutsiga filter tillsammans med annan disk. Använd avfettningsmedel om smutsen sitter hårt. Avfettningsmedel hittar du hos service eller i onlineshoppen.
3. Slå på diskmaskinen. Välj temperaturinställning på max. 70°C.
4. Låt filtren dropptorka.

11.7 Rengöra filtren för hand

Filtren filtrerar bort fett från köksoset. Rengör filtren regelbundet för bra fettavskiljning.

WARNING! – Brandrisk!

Fettavlagringar i filtren kan börja brinna.

Krav: Filtren är borttagna.

→ "Ta ur filtret", Sid. 11

1. Följ informationen om rengöringsmedlen. → "Rengöringsmedel", Sid. 10
2. Blötlägg filtren i varmt vatten och diskmedel. Använd avfettningsmedel om smutsen sitter hårt. Avfettningsmedel hittar du hos service eller i onlineshoppen.
3. Rengör filtren med borste.
4. Skölj ur filtren ordentligt.
5. Låt filtren dropptorka.

11.8 Sätta i filtren

OBS!

Faller filtren ned kan de skada hällen under.

▶ Håll ena handen under filtret.

1. Sätt i metallfiltret.
2. Fäll upp metallfiltren och snäpp fast låsningarna.
3. Se till så att läsningarna snäpper fast ordentligt.
4. Stäng filterskyddet.
5. Se till så att filterskyddets låsningar snäpper fast ordentligt.

11.9 Byta batterier i fjärrkontrollen

⚠️ WARNING! – Risk för personskador!

Barn kan svälja batterier.

▶ Håll batterierna utom räckhåll för barn.
- Håll barnen under uppsikt vid batteribyte.

Batterier kan explodera.

▶ Ladda inte batterierna.
▶ Kortslut inte batterierna.
▶ Släng inte batterier i eld.

OBS!

Osakkunnig hantering av batterier.

Kortslut inte anslutningsplintarna.
- Använd enbart batterier av angiven typ.
- Använd inte batterier av olika typ tillsammans.
- Använd inte nya och begagnade batterier tillsammans.
- Använd inte uppladdningsbara batterier. Batterier som snart är urladdade skadar fjärrkontrollen.
- Ta ut batterierna om du inte använder fjärrkontrollen.
- Omhänderta tomma eller defekta batterier miljömässigt korrekt och säkert.

1. Ta av locket.
2. Ta ur de tomma batterierna.

1. Sätt i nya batterier (typ 3 V CR 2032).

1. Stäng locket.
2. Släng förbrukade batterier i batteriholk för återvinning.

12 Avhjälpning av fel

Småfel på enheten kan du åtgärda själv. Använd informationen om felåtgärder innan du kontaktar service. Då slipper du onödiga kostnader.

⚠️ WARNING! – Risk för personskador!

Ej fackmässigt gjorda reparationer är farliga.

• Bara utbildad yrkespersonal får utföra reparationer på apparaten.
• Kontakta kundtjänsten om apparaten är defekt.

⚠️ WARNING! – Risk för elstötar!

Felinstallationer är farliga.

Det är bara specialutbildad personal som får reparera maskinen.
- Maskinen får bara repareras med originalreservdelar.
- Om apparatens nätanslutningsledning blir skadad måste den bytas av utbildad yrkespersonal.

12.1 Funktionsfel

Fel Orsak och felsökning
Apparaten fungerar inte.	Kontakten sitter inte i.► Anslut apparaten till elnätet.
	Säkringen är defekt.► Kontrollera säkringen i säkringsboxen.
	Strömförsörjningen har fallit bort.► Kontrollera om rumsbelysningen eller andra apparater i rummet fungerar.
Belysningen fungerar inte.	Olika orsakar är möjliga.► Ring till kundtjänsten.→ "Kundtjänst", Sid. 13► Det är bara tillverkaren, service eller behörig elektriker (elinstallatör) som får byta trasiga LED-lampor.
Fjärrkontrollen fungerar inte.	Batterierna är tomma.► → "Byta batterier i fjärrkontrollen", Sid. 12
LED 1-5 blinkar tre gånger på LED-displayen när du slår av enheten.	Batterierna är nästan tomma.► → "Byta batterier i fjärrkontrollen", Sid. 12
LED 1 blinkar på LED-displayen.	Fettfiltren är mättade.► → "Maskindiska filtren", Sid. 11► → "Rengöra filtren för hand", Sid. 12
LED 2 blinkar på LED-displayen.	Osfiltren är mättade.► Byt osfilter.
Home Connect fungerar inte som den ska.	Olika orsakar är möjliga.► Gå till www.home-connect.com.

13 Kundtjänst

Om du har frågor beträffande användningen, om du inte själv kan avhjälpa ett fel på apparaten eller om apparaten måste repareras ska du vända dig till vår kundtjänst.

Funktionsrelevanta originalreservdelar enligt gällande ekodesignförordning går att beställa från service minst 10 år efter lanseringen av maskinen inom EES.

Notera: Kundtjänstens åtgärder är kostnadsfria inom ramen för tillverkarens garantivillkor.

Utförligare information om garantitid och garantivillkor i ditt land finns hos service, återförsäljare eller på vår webbsajt.

När du kontaktar kundtjänsten behöver du ha apparatens produktnummer (E-nr.) och tillverkningsnummer (FD).

Kontaktuppgifterna till kundtjänsten finns i den medföljande kundtjänstförteckningen eller på vår webbplats. Produkt innehåller ljuskällor i energieffektivitetsklass G. Ljuskällorna finns som reservdelar och får bara bytas av för ändamålet utbildad yrkespersonal.

13.1 Produktnummer (E-nr.) och tillverkningsnummer (FD)

Produktnumret (E-nr.) och tillverkningsnumret (FD) står på maskinens typskylt.

Allt efter modell finns typskylten:

■ inuti apparaten (demontera fettfiltret).
■ på apparatens ovansida.

Skriv upp dina apparatuppgifter och telefonnumret till kundtjänsten så att du snabbt kan hitta dem.

14 Avfallshantering

Här får du veta hur begagnade apparater ska omhändertas på rätt sätt.

14.1 Omhändertagande av begagnade apparater

Genom en miljökompatibel avfallshantering kan värdefulla råmaterial återanvändas.

1. Ta ut nätanslutningsledningens stickkontakt.
2. Klipp av nätanslutningsledningen.
3. Omhänderta apparaten miljömässigt korrekt.

Denna enhet är märkt i enlighet med der europeiska direktivet 2012/19/EU om avfall som utgörs av eller innehåller elektroniska produkter (waste electrical and electronic equipment - WEEE).

Direktivet anger ramarna för inom EU giltigt återtagande och korrekt återvinning av uttjänta enheter.

14.2 Omhänderta batterierna

Släng batterierna i återvinningen. Släng inte batterierna i hushållssoporna.

- Släng batterierna i återvinningen. Gäller bara EU-länder:

EU-direktiv 2006/66/EG kräver att trasiga och förbrukade batterier källsorteras och lämnas i återvinningen.

15 Överensstämmelseförklaring

Constructa Neff Vertriebs-GmbH intygar att enheten med Home Connect-funktion uppfyller grundkraven samt övriga gällande bestämmelser i direktiv 2014/53/EU.

En utförlig RED-försäkran om överensstämmelse finns på Internet under www.neff-international.com bland övriga dokument på enhetens produktsida.

2,4 GHz-bandet (2400–2483,5 MHz): max. 100 mW 5 GHz-bandet (5150–5350 MHz + 5470–5725 MHz): max. 100 mW

CE

BE BG CZ DK DE EE IE EL ES

FR HR IT CY LI LV LT LU HU

MT NL AT PL PT RO SI SK FI

SE NO CH TR IS UK (NI)

5 GHz-WLAN (Wi-Fi): bara för inomhusanvändning.

5 GHz-WLAN (Wi-Fi): bara för inomhusanvändning.

16 Monteringsanvisning

Följ enhetens monteringsanvisningar.

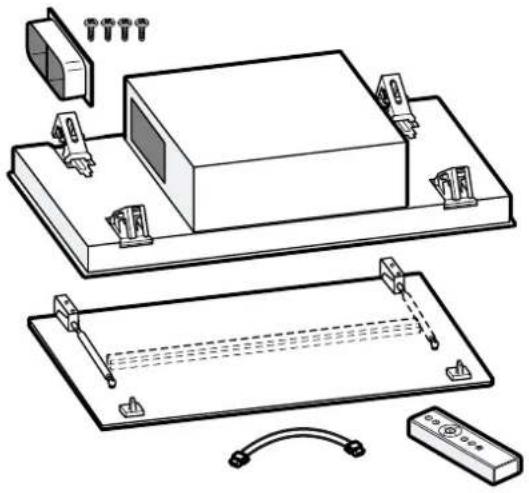

16.1 Medföljande tillbehör

Kontrollera efter uppackningen att inga delar är transportskadade och att leveransen är komplett.

16.2 Säkerhetsavständ

Håll enhetens säkerhetsavständ.

16.3 Enhetsmått

Här hittar du enhetens mått

16.4 Säker montering

Följ säkerhetsanvisningarna när du monterar enheten.

WARNING! – Förgiftningsrisk!

Rökgaser som går i retur kan ge förgiftning. Värmekällor som förbrukar rumsluft (t.ex. gas-, olje-, ved- eller koleldade värmare, flödesvär- mare, varmvattenberedare) tar förbrännings- luft från utrymmet där enheten är installerad och leder ut rökgaserna utomhus via kanaler (t.ex. skorsten). Om köksfläkten är på, så su- ger den rumsluft från kök och intilliggande rum. Räcker inte ventilationen till, så blir det undertryck. Det får giftgaser från skorsten el- ler rökgång att gå i retur till boendeutrymme- na.

Se till så att det finns tillräcklig ventilation om du använder både enhet med evakuering och eldstad som drar rumsluft.
- Säker användning kräver att undertrycket i rummet där värmekällan står underskrider 4 Pa (0,04 mbar). Det kan du uppnå genom att komplettera tilluftflödet till förbränningen via luftkanal/rökgång med fasta ventilationsöppningar t.ex. i dörrar, fönster eller med hjälp av andra tekniska lösningar. Det är inte säkert att det räcker med en luftkanal/rökgång för att klara gränsvärdena.
▶ Du kan alltid fråga din sotare, de kan bedöma husets ventilationssystem i sin helhet och föreslå lämpliga ventilationsåtgärder.
- Använder du bara enheten med cirkulationsluftdrift, så finns inga begränsningar. Rökgaser som går i retur kan ge förgiftning.
Fläktens strömmatning måste ha lämplig skyddsbrytare vid installation i utrymme med eldstad som drar rumsluft.

Rökgaser som går i retur kan ge förgiftning.

Evakuera inte via rök- eller skorstensgång som är i bruk.
- Evakuera inte via ventilationschakt från utrymmen med eldstäder.
- Evakuering via rök- eller skorstensgång som inte är i bruk kräver sotningsgodkännande.

WARNING! – Kvävningsrisk!

Barn kan dra förpackningsmaterial över huvudet eller trassla in sig i det och kvävas.

• Låt inte barn komma i närheten av förpackningsmaterial.
• Låt inte barn leka med förpackningsmaterialet.

WARNING! – Brandrisk!

Fettavlagringar i filtret kan börja brinna.

• Håll angivna säkerhetsavständ för att undvika värmeackumulering.
  Följ anvisningarna till enheterna. Anger enheternas monteringsanvisningar avvikande avständ, ta alltid det större avständet. Ska du ha gas- och elhäll tillsammans gäller största angivna avständ.

Fettavlagringar i filtret kan börja brinna.

• Använd aldrig öppen eldslåga i närheten av enheten (t.ex. flambering).
  ▶ Installation av enheten i närheten av eldstäder för fasta bränslen (t.ex. ved eller kol) kräver att eldstäderna har sluten lucka som inte går att ta av. De får inte ge ifrån sig gnistor.

WARNING! – Risk för personskador!

En del komponenter inuti enheten har vassa kanter.

▶ Använd alltid skyddshandskar.
Enheten kan falla ned om den inte är ordentligt fastsatt.

- Alla fästkomponenter måste monteras stadigt och säkert.

Enheten är tung.

- Ta hjälp av någon vid förflyttning av enheten.

- Använd bara lämpliga hjälpmedel.

Enheten är tung.

▶ Du får inte montera enheten direkt i gipsski- vor eller liknande lätta byggmaterial.

- Avsedd montering kräver att du använder material som är stabilt nog och konstruktionsanpassat för att klara enhetens vikt.

Ändringar på de elektriska eller mekaniska konstruktionerna är farliga och kan leda till felfunktion.

- Ändra aldrig de elektriska eller mekaniska konstruktionerna.

Fallrisk när du arbetar på enheten.

▶ Använd stadig trappstege.

▶ Luta dig inter över hällen.

▶ Ställ dig inte på häll eller bänkskiva.

Filterskyddet kan åka upp.

- Öppna filterskyddet långsamt.

- Håll fast filterskyddet vid öppning, så att det inte åker iväg.

▶ Stäng filterskyddet långsamt.

Risk för personskador vid öppning och stängning av gångjärnen.

▶ Ta aldrig runt den rörliga gångjärnsdelen.

⚠️ WARNING! – Risk för elstötar!

Vassa komponenter inuti enheten kan skada sladden.

Se till så att sladden inte blir vikt eller klämd.

Skadad maskin eller sladd är farligt.

▶ Använd aldrig skadad enhet.

- Dra aldrig i sladden för att göra maskinen strömlös. Dra alltid i kontakten, inte sladden.

- Dra direkt ur sladdens kontakt eller slå av säkringen i proppskåpet om maskin eller sladd är skadade.

Felinstallationer är farliga.

- Det är bara specialutbildad personal som får reparera maskinen.

- Maskinen får bara repareras med original-reservdelar.

- Om apparatens nätanslutningsledning blir skadad måste den bytas av utbildad yrkespersonal.

Obehöriga reparationer är farliga.

• Anslut och använd bara maskinen enligt uppgifterna på typskylten.
• Elanslut bara maskinen via ett rätt installerat, jordat uttag för växelström.
• Skyddsledarsystemet i byggnadens elanläggning måste vara installerat enligt gällande föreskrifter.
• Mata aldrig maskinen via externbrytare som t.ex. timer eller fjärrkontroll.
• Om apparaten är inbyggd måste nätanslutningsledningens nätstickkontakt vara fritt åtkomlig. Om fri tillgång inte är möjlig måste den fasta installationen ha en allpolig brytare som uppfyller kraven för överspänningskategori III och enligt anläggningsbestämmelserna.
  Se noga till när apparaten ställs upp att nä- tanslutningsledningen inte blir klämd eller skadad.

16.5 Anvisningar om monteringsstället

■ Montera enheten i kökstak eller stabilt upphängt tak.
- Vid montering av extratillbehör, följ den medföljande monteringsanvisningen.
- Ju längre bort från hällen, desto svårare för enheten att få bort matoset. Håll avständ om min. 700 mm och max. 1500 mm.

16.6 Anvisningar om evakueringen

Tillverkaren av enheten tar inget ansvar för problem som beror på rördragningen.

■ Använd en kort, rak evakuering med så stor rör-∅ som möjligt.
- Långa, grova evakueringar med många böjar eller små rör-∅ minskar utsugskapaciteten och ökar fläktljudet.
■ Använd evakueringsmaterial som inte är brännbara.
■ Montera evakueringen med 1°-fall från enheten för att undvika kondensatretur.

Plankanaler

Använd plankanaler med innerarea som motsvarar rundrörs-∅.

■ ∅ 150 mm motsvarar ca 177 cm².
■ ∅ 120 mm motsvarar ca 113 cm².
■ Använd rörtejp vid avvikande rör-∅.
■ Använd inte plankanaler med skarpa hörn.

Rundrör

Använd rundrör med inner-∅ 150 mm (rek.) eller min. 120 mm.

16.7 Allmänna anvisningar

Följ de allmänna installationsanvisningarna.

■ Följ gällande byggnadsföreskrifter samt el- och gas-leverantörernas lokala föreskrifter vid installation.
- Följ gällande myndighets- och lagföreskrifter vid luftevakuering.

Köksfläkten ska vara minst lika bred som hällen.
■ Montera enheten centrerad över hällen för optimalt utsug av matoset.
- Välj lättåtkomlig monteringsplats, så det går att komma åt enheten för service.
■ Enhetens ytor är ömtåliga. Undvik att skada dem vid montering.

16.8 Anvisningar för elanslutning

Följ anvisningarna för säker elanslutning av enheten.

⚠️ WARNING! – Risk för elstötar!

Det måste alltid gå att göra enheten strömlös. Du får bara ansluta enheten till rätt installerade, jordade eluttag.

Det måste gå att komma åt kontakten efter inbyggnad av enheten.
- Om det inte går, så måste den fasta installationen ha en allpolig brytare som uppfyller kraven enligt överspänningskategori III och är monterad enligt föreskrifterna.
Det är bara behörig elektriker som får göra fast anslutning. Vi rekommenderar att du installerar en jordfelsbrytare (FI-brytare) på matningen till enheten.

Vassa komponenter inuti enheten kan skada sladden.

Se till så att sladden inte blir vikt eller klämd.
■ Anslutningsuppgifter hittar du på typskylten. → Sid. 13
■ Sladden är ca 1,3 m lång.
■ Enheten uppfyller kraven enligt EU:s bestämmelser för radioavstörning.
■ Enheten har skyddsklass 1 och ska ha jordad elanslutning vid användning.
■ Elanslut inte enheten under monteringen.
Det är bara behörig elektriker som får fast ansluta enheten. Följ din lokala elleverantörs bestämmelser.

16.9 Montering

Kontrollera taket

1. Kontrollera om taket är vågrätt och har tillräcklig hållfasthet. Enhetens maxvikt är 40 kg. Du får inte montera enheten direkt i gipsskivor eller liknande lätta byggmaterial i innertak.
2. Borrhålsdjupet ska matcha skruvlängden.
3. Montera enheten med fästmaterial som är stabilt nog samt konstruktionsanpassat för att klara enhetens vikt.
4. Kontrollera urtagsdelen map. befintlig ledningsdragning och andra enheter.

Förbereda taket

1. Se till så att taket är stabilt även efter att du gjort urtagen.

2. Täck hällen, så undviker du skador.

3. Såga till takurtaget.

1. Ta bort spånen.

Förbereda enheten

1. Ta ur metallfiltret. Böj inte metallfiltret, det kan bli skadat.
2. Skruva fast plankanalstosen på fläktdelen.

⚠️ WARNING! – Risk för personskador!

En del komponenter inuti enheten har vassa kanter.

• Använd alltid skyddshandskar.
  Enheten är tung.
• Ta hjälp av någon vid förflyttning av enheten.

• Använd bara lämpliga hjälpmedel.

• Sätt i enheten i urtaget tills du hör hur upphängningarna snäpper fast.

1. Skruva försiktigt i skruvarna korsvis.

Dra åt skruvarna lite i taget så att enheten inte hamnar snett i urtaget.

1. Notera: Dra inte åt skruvarna för hårt, det kan skada enheten.

Dra försiktigt åt skruvarna i följd tills enheten ligger an plant mot taket.

Ansluta enheten

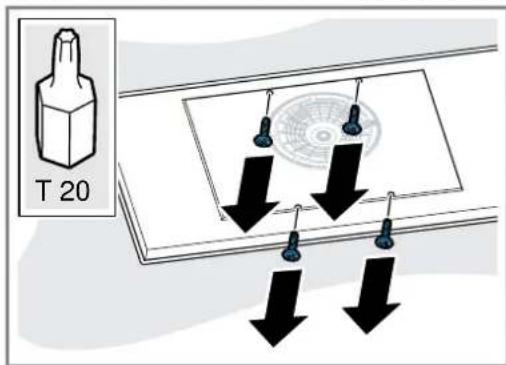

1. Lossa täckramens skruvar med mejsel och ta av täckramen.

1. Tryck ihop kabelkanalen i sidled och ta bort den.

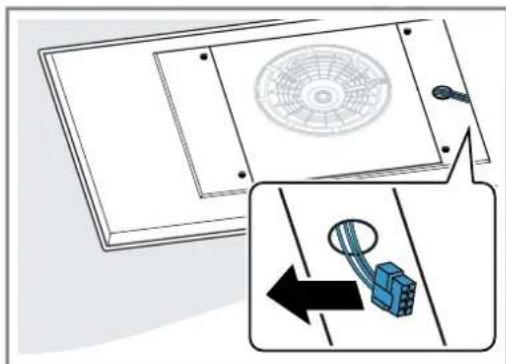

1. Lossa sladden på avsett ställe.

1. Lossa sidokåpornas skruvar och ta av kåporna.

1. Lossa skruvarna korsvis för att lossa fläktdelen.

1. Skjut fläktdelen åt sidan och elanslut enheten.

1. Skjut fläktdelen åt andra sidan och dra evakueringsrören.

1. Centrera och skruva fast fläktdelen.

Fläktdelens monteringsalternativ

Fläktdelen går att vrida beroende på monteringssituationen.

1. Vrid fläktdelen medurs från utleveransläget så att e- vakueringen pekar bakåt.
2. Sätt i förlängningssladden.
3. Häng sladden i sladdguide 1 och 2.

Vrida evakueringen framåt

1. Vrid fläktdelen moturs från utleveransläget så att e- vakueringen pekar framåt.
2. Lossa skruven på metallhaken.

1. Dra igenom sladden bakom metallhaken häng den i sladdguiderna.
2. Stuva undan resten av sladden i mellanrummet.

1. Dra åt skruven på metallhaken.

Vrida evakueringen åt höger

1. Vrid fläktdelen medurs från utleveransläget så att evakueringen pekar åt höger.

2. Lossa skruven på metallhaken.

1. Dra sladden igenom metallhaken.
2. Häng sladden i sladdguide 4.
3. Dra åt skruven på metallhaken.

Färdigansluta enheten

1. Dra sladden igenom öppningen i sidokåpan.
2. Sätt på sidokåporna och skruva fast dem.

1. Tryck ihop kabelkanalen i sidled och sätt på den.

1. Häng på och skruva fast täckramen.

⚠️ WARNING! – Risk för personskador!

En del komponenter inuti enheten har vassa kanter.

- Använd alltid skyddshandskar.

Risk för personskador vid öppning och stängning av gångjärnen.

Ta aldrig runt den rörliga gångjärnsdelen.

1. Öppna filterskyddets gångjärn.

1. Häng filterskyddet på de avsedda skruvarna och skjut på plats bak-/framåt beroende på nyckelhåls-öppningen.

1. Dra åt gångjärnens fästskruvar.

2. Kontrollera att enhetsramen ligger an plant.

Efterdra skruvarna, om det behövs.

1. Sätt i sladden och stäng kabelkanalens lock.

1. Sätt i metallfiltret.

Böj inte metallfiltret, det kan bli skadat.

1. Fäll upp och snäpp fast filterskyddet.

Demontera enheten

WARNING! – Risk för personskador!

Enheten är tung.

▶ Ta hjälp av någon vid förflyttning av enheten.
- Använd bara lämpliga hjälpmedel.
En del komponenter inuti enheten har vassa kanter.

- Använd alltid skyddshandskar.

Risk för personskador vid öppning och stängning av gångjärnen.

▶ Ta aldrig runt den rörliga gångjärnsdelen.

1. Gör enheten strömlös.
2. Ta ur metallfiltret.
   Böj inte metallfiltret, det kan bli skadat.
3. Öppna filterskyddets kabelkanal och lossa sladden.

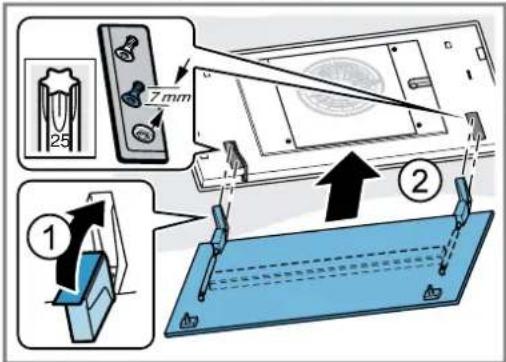

4. Skruva upp gångjärnsskruvarna tills ca 7 mm är kvar.
   Lossa inte skruvarna helt!
5. Haka av och ta bort filterskyddet.
6. Lossa täckramens skruvar med mejsel och ta av täckramen.

1. Lossa sidokåpornas skruvar och ta av kåporna.

1. Tryck ihop kabelkanalen i sidled och ta bort den.

1. Lossa sladden på avsett ställe.

1. Lossa skruvarna korsvis för att lossa fläktdelen.

1. Skjut fläktdelen åt sidan och lossa evakueringsrören.

1. Skjut fläktdelen åt andra sidan och dra ur kontakten.

1. Vrid fläktdelen så att evakueringen pekar framåt.

1. Ta av fläktdelen.

2. Lossa upphängningarna på enheten med mejsel.

1. Ta långsamt ut enheten ur urtaget.

12 Utbedring av feil.... 35

13 Kundeservice 36

14 Avfallsbehandling 36

15 Samsvarserklæring.... 36

16 MONTERINGSANVISNING.... 37

16.4 Sikker montering.... 38

1 Sikkerhet

Slå av apparatet när det ikke trengs lenger.

Slå av lyset när det ikke trengs lenger.

8.1 Slå på apparatet

Forutsetning: Hold fjernkontrollen mest mulig rett mot den infrarøde mottakeren til LED-indikatoren.

▶ Slå apparatet på med ①
√ Apparatet starter på viftetrinn 2.
√ LED-lampen for innstilt viftetrinn lyser i LED-visningen.

8.2 Slå av apparatet

Slå av apparatet när du ikke bruker det.

8.4 Slå på intensivtrinn

8.8 Slå på automatisk modus ^1

8.9 Slå av automatisk modus ^1

- Ikke bruk väte svampkluter.

▶ Bruk en stödig gardintrapp.
- Ikke len deg over platetoppen.
- Ikke stå på platetoppen eller benkeplaten.

- Hold barn under oppsyn när du bytter batteriene.

Batterier kan eksplodere.

- Ikke lad opp batteriene.

Det kreves 2 personer när apparatet skal flyttes.

Det kreves 2 personer när apparatet skal flyttes.

Læg låg på under madlavning.

- Hold samtidig med en hånd under fedtfiltret. Åbn fedtfiltrenes låseanordninger.

- Hold samtidig med en hånd under fedtfiltret.
