D7030X0 - Hotte NEFF - Notice d'utilisation et mode d'emploi gratuit

Marque	Neff
Modèle	D7030X0
Type de produit	Hotte aspirante
Type d'installation	Avec ventilateur externe (non inclus)
Ventilateur compatible	HBD-MX12-8
Poids	7,3 kg
Diamètre de conduit minimum	150 mm
Mode d'évacuation	Extraction vers l'extérieur
Alimentation	Secteur (220-240 V)
Longueur du câble d'alimentation	Environ 5 m (prolongateur inclus)
Dépression maximale admissible	4 Pa (0,04 mbar)
Distance minimale du ventilateur	2 m
Accessoire en option	Silencieux pour conduit 150 mm
Sécurité	Installation par un professionnel requise ; réparations réservées au fabricant ou SAV
Entretien	Nettoyage régulier ; maintenance du ventilateur par un spécialiste
Matériaux	Acier inoxydable (estimation)
Conformité	Conforme aux dispositions de sécurité applicables
Emballage	Recyclable

FOIRE AUX QUESTIONS - D7030X0 NEFF

Quelle est la différence entre une hotte avec ventilateur externe et une hotte classique ?

Une hotte avec ventilateur externe, comme le modèle D7030X0, déplace le moteur à l'extérieur ou dans un local technique. Cela réduit le bruit dans la cuisine et permet une installation plus flexible. Le ventilateur externe doit être acheté séparément (modèle HBD-MX12-8).

Dois-je acheter le ventilateur séparément ?

Oui. La hotte D7030X0 nécessite un ventilateur externe compatible, référencé HBD-MX12-8, qui n'est pas inclus dans l'emballage. Assurez-vous de vérifier la compatibilité avant l'installation.

Quel diamètre de conduit dois-je utiliser pour l'évacuation ?

Le diamètre du conduit de raccordement ne doit jamais être inférieur à 150 mm. Pour des performances optimales, utilisez un conduit lisse et étanche. Un silencieux en option (150 mm) peut être ajouté.

Quel est le poids de la hotte ?

La hotte pèse 7,3 kg. Assurez-vous que le mur de fixation est plat, vertical et capable de supporter ce poids. Utilisez des chevilles adaptées à la maçonnerie.

Puis-je installer la hotte moi-même ?

Non. L'installation, le branchement électrique et la mise en service doivent être effectués par un spécialiste qualifié. Des réparations inexpertes présentent des risques considérables pour l'utilisateur.

Comment nettoyer la hotte ?

Le nettoyage régulier de la hotte est recommandé pour maintenir ses performances. Consultez la notice d'utilisation pour les instructions détaillées. Pour le ventilateur externe, toute opération d'entretien nécessite de le mettre hors tension.

Que faire en cas de panne ?

En cas de panne, ne tentez pas de réparer vous-même. Les réparations doivent être confiées au fabricant, à son service après-vente ou à une personne possédant des qualifications identiques. Un cordon d'alimentation endommagé doit être remplacé par le fabricant.

La hotte est-elle livrée avec un câble d'alimentation ?

Oui, la hotte est livrée avec un prolongateur d'environ 5 mètres pour la liaison électrique avec le ventilateur. Le branchement au secteur doit être effectué par un professionnel.

Puis-je utiliser la hotte en mode recyclage ?

Non. La hotte D7030X0 est conçue uniquement pour l'évacuation de l'air vicié vers l'extérieur. Elle ne peut pas fonctionner en mode recyclage (avec filtre à charbon).

Comment assurer une ventilation suffisante si j'ai un chauffage à combustion ?

Lorsque la hotte fonctionne, l'air évacué crée une dépression. Pour éviter le refoulement des gaz de combustion, la dépression dans le local ne doit pas dépasser 4 Pa (0,04 mbar). Assurez-vous de prévoir des ouvertures d'air non obturables (portes, fenêtres, ventouses). Consultez un professionnel pour évaluer la situation.

MODE D'EMPLOI D7030X0 NEFF

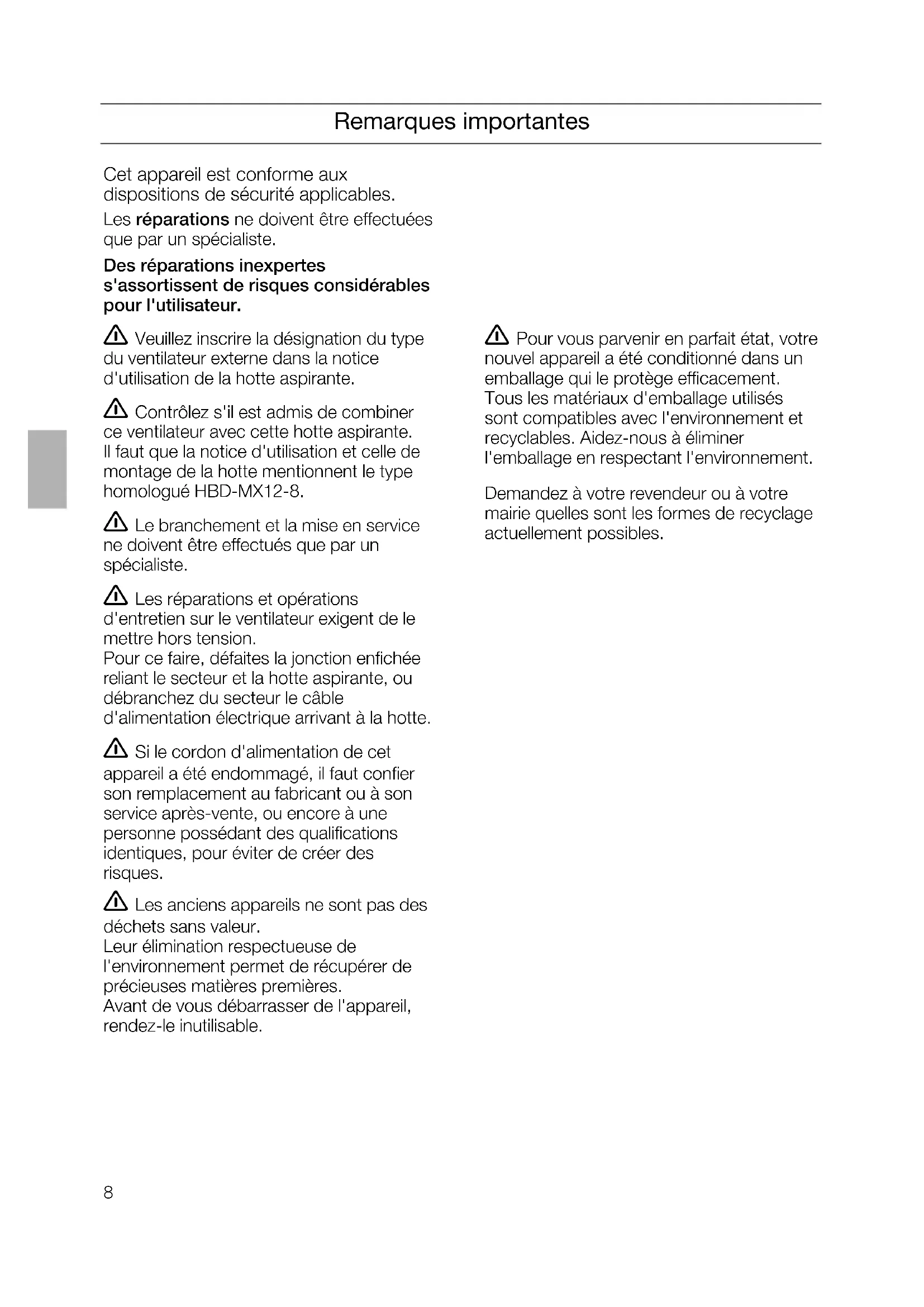

Cet apparéil est conforme aux dispositions de sécurité applicables.

Les réparations ne doivent être effectuées que par un spécialiste.

Des réparations inexpertes s'assortissant de risques considérables pour l'utilisateur.

Veuillez inscrite la désignation du type du ventilateur externe dans la notice d'utilisation de la hotte aspirante.

Contrôlez s'il est admis de combiner ce ventilateur avec cette hotte aspirante. Il faut que la notice d'utilisation et celle de montage de la hotte mentionnent le type homologué HBD-MX12-8.

Le branchement et la mise en service ne doit être effectuels que par un spécialiste.

Les réparations et opérations d'entretien sur le ventilateur exigent de lemettre hors tension.

Pour ce faire, defaites la jonction enchée reliant le secteur et la hotte aspirante, ou débranchez du secteur le cable d'alimentation electrique arrivant à la hotte.

Si le cordon d'alimentation de cet apparéil a été endommagé, il faut confier son remplacement au fabricant ou à son service après-vente, ou encore à une personne possédant des qualifications identiques, pour éviter de creator des risques.

Les ancients apparèils ne sont pas des déchets sans valeur.

Leur élimination respectue de l'environnement permet de récapérer de précieuses matières premières. Avant de vous débarrasser de l'appareil, rendez-le inutilisable.

Pour vous parvenir en parfait état, votre nouvel apparéil a été conditionné dans un emballage qui le protège efficacement. Tous les matériaux d'emballage utilisés sont compatibles avec l'environnement et recyclables. Aidez-nous à éliminer l'emballage en respectant l'environnement.

Demandez à votre revendeur ou à votre mairie quelles sont les formes de recyclage actuellement possibles.

L'air vicié ne doit jamais être evacué vers une cheminée en service, rejoitant des fumées ou des gaz de combustion, ni vers un conduit servant à l'aération de locaux dans lesquels se trouvent des foyer à combustibles solides, liquides et gazeux.

L'évacuation de l'air vicié devra se conformer à la réglementation locale et nationale applicable (par ex. les ordonnances Municipales, préfectorales et régionales).

En cas d'évacuation de l'air par des cheminées à gaz et fumées ne servant plus, vous devrez préalablement obtenir l'autorisation du ramoneur compétent dans votre quartier.

Si la hotte évacue l'air à l'extérieur et si le logement comporte des moyens de chauffage (tels par ex. des apparciels de chauffage au gaz, au fuel ou au charbon, chauffe-eau instantanés ou a accumulation) raccordés à une cheminée, veiller impératifement à ce que l'apport d'air soit suffisant pour assurer la marche du chauffage à combustion.

Un fonctionnement sans risque est possible si la dépression dans le local ou le foyer de chauffage est implanté ne dépasse pas 4 Pascals (0,04 mbar).

On y parvient en presence d'ouvertures non obturables telles que par ex. dans les portes, fenêtres, ventouses téléscopiques d'admission/évacuation de l'air à travers la maconnerie ou par d'autres mesures techniques telles qu'un verrouillage reciproque ou assimilé permettant à l'air d'affluer pour assurer la combustion.

En cas d'afflux d'air insuffisant, risque d'intoxication par réaspiration des gaz de combustion.

La présence d'une ventouse téléscopique d'apport et d'évacuation d'air ne suffit pas à assurer le respect de la valeur limite.

Remarque: lors de l'évaluation de la situation, toujours tener compte de l'ensemble des moyens d'aération du logement. Cette règle ne vaut généralement pas si vous utilisez des apparèils de cuisson (table de cuisson et cusinière à gaz).

Le ventilateur doit se couver au minimum à une distance de 2 metres de la hotte aspirante.
Ne montez le ventilateur sur mur interieur qu'a l'intérieur du batiment, mais pas dans des locaux habités.
Montez le ventilateur sur mur interieur a un endroit le rendant accessible lors de l'entretien et des réparations.
Les jonctions enchées des cables électriques doivent se couver à l'intérieur du bathtub.
En aucun point des conduits de raccordement à la hotte, le diamètre de ces derniers ne doit être inférieur à 150 mm. Vous pouvez, auprès du commerce spécialisé, vous procurar un silencieux supplémentaire (accessoire en option) pour conduit de 150 mm.

Préparation du mur

Le mur doit être bien plat et vertical.
Utilisez des chevilles pour assurer une retenue ferme.

Poids: 7,3 kg.

Sous reserve de modifications constructives dans l'intérêt du progrès technique.

Montage

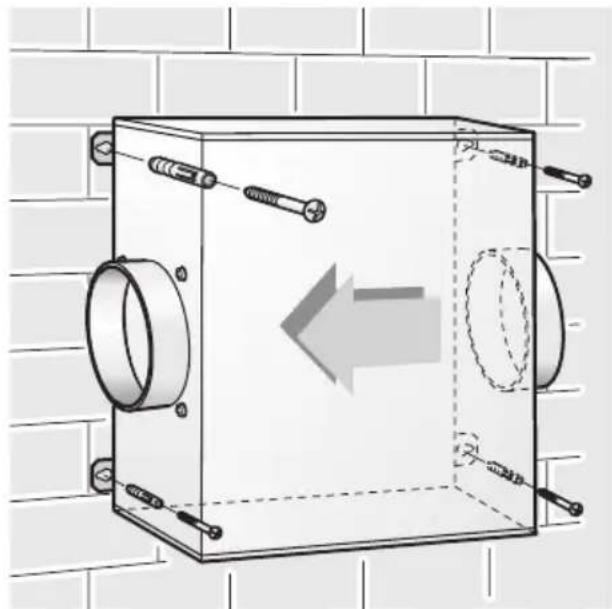

1. Arretez le ventilateur. Tenez compte du sens de circulation de l'air.
2. Marquez l'emplacement des 4 trous de fixation.
3. Percez les 4 troughs de fixation (Ø 8 mm). Insérez les chevilles et vissez le ventilateur à fond.
   Les chevilles employées doivent être adaptations à la maçonnerie.

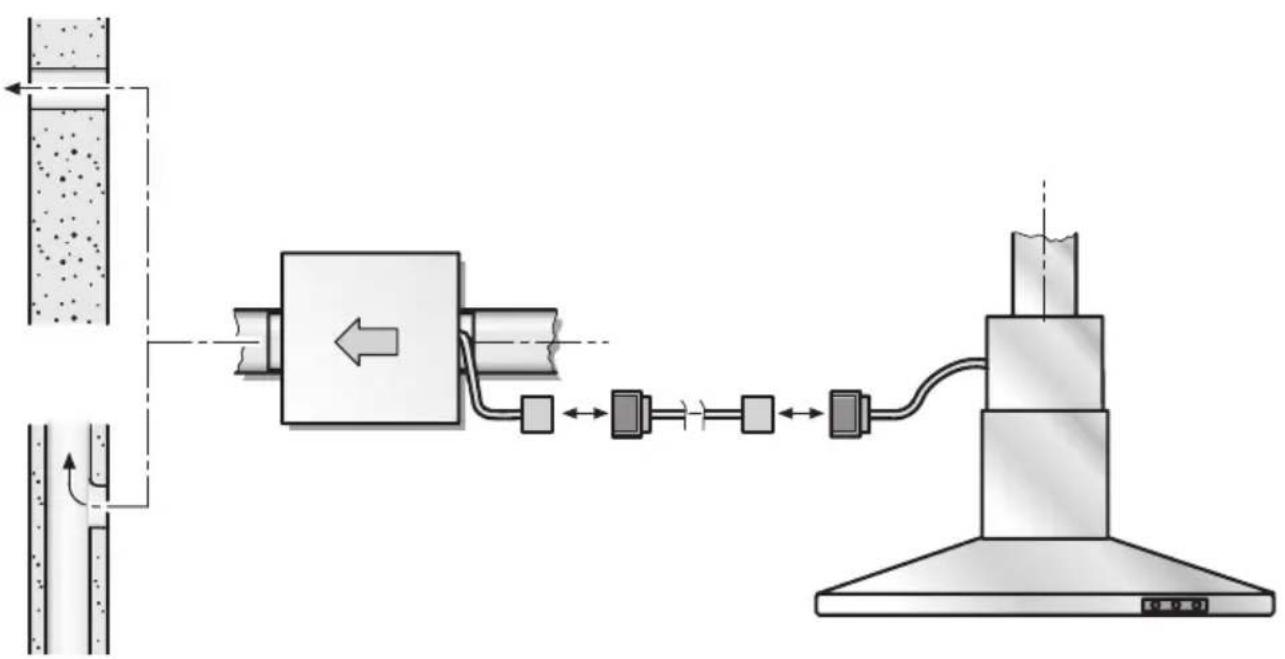

   La jonction electrique avec la hotte aspirante a lieu au moyen du prolongateur d'env. 5 m livre avec la hotte.
4. Posez le conduit de liaison entre le ventilateur, la hotte et l'extérieur.
5. Effectuez le branchement electrique de la hotte.

Pour des raisons de sécurité, le couvercle supplémentaire protégeant le connecteur doit toujours être fixé et se trouver en position fermée.
