ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ D7030X0 NEFF

Οδηγίες τοποθέτησης Εσωτερική φτερωτή

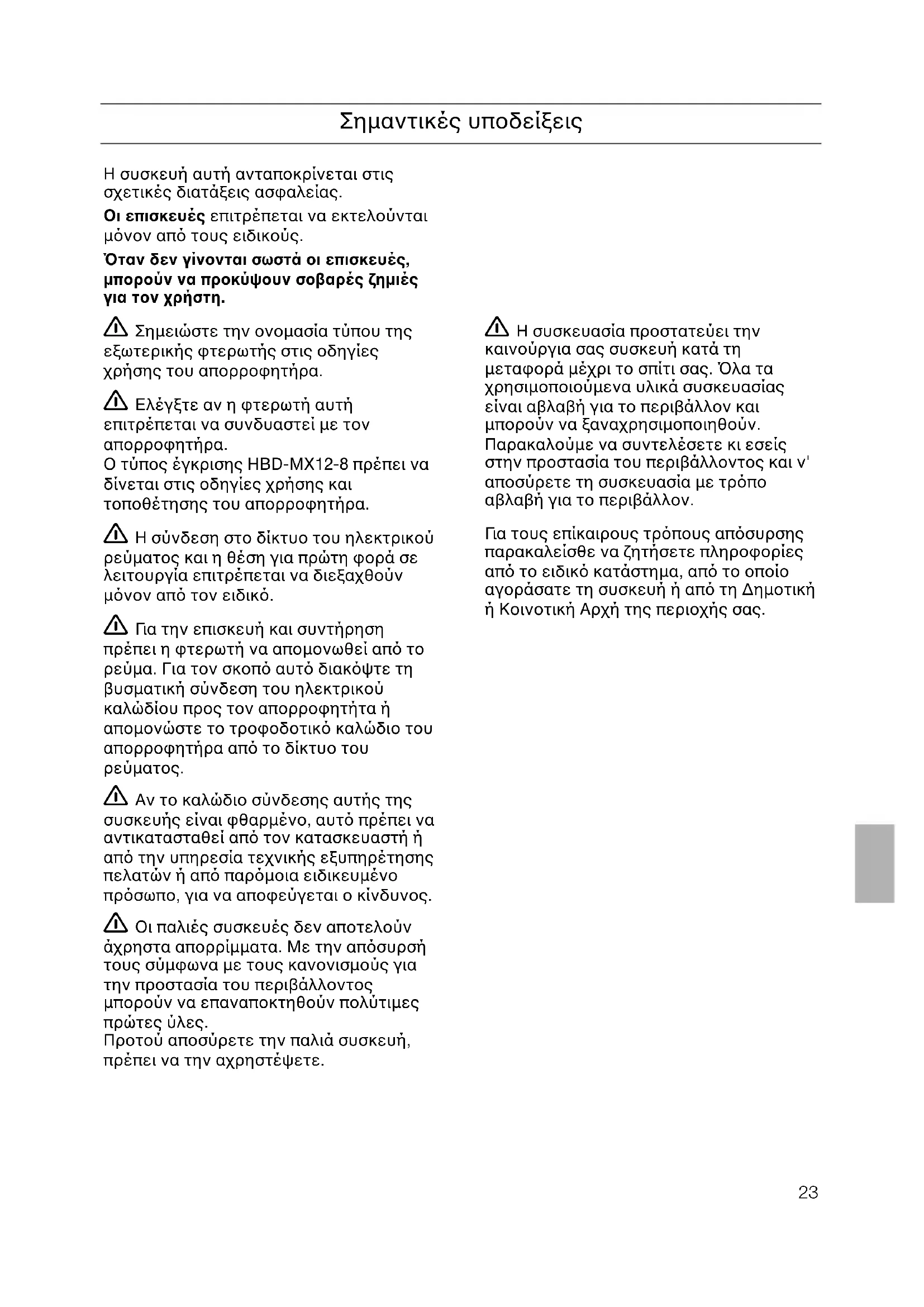

exaustor. Por questão de segurança, a protecção adicional na ficha tem que estar sempre colocada e ligada.23 Σηµαντικές υποδείξεις Η συσκευή αυτή ανταποκρίνεται στις σχετικές διατάξεις ασφαλείας. Οι επισκευές επιτρέπεται να εκτελούνται µνον απ τους ειδικούς. ταν δεν γίνονται σωστά οι επισκευές, µπορούν να προκύψουν σοβαρές ζηµιές για τον χρήστη. Σηµειώστε την ονοµασία τύπου της εξωτερικής φτερωτής στις οδηγίες χρήσης του απορροφητήρα. Ελέγξτε αν η φτερωτή αυτή επιτρέπεται να συνδυαστεί µε τον απορροφητήρα. Ο τύπος έγκρισης HBD-MX12-8 πρέπει να δίνεται στις οδηγίες χρήσης και τοποθέτησης του απορροφητήρα. Η σύνδεση στο δίκτυο του ηλεκτρικού ρεύµατος και η θέση για πρώτη φορά σε λειτουργία επιτρέπεται να διεξαχθούν µνον απ τον ειδικ. Γι α την επισκευή και συντήρηση πρέπει η φτερωτή να αποµονωθεί απ το ρεύµα. Για τον σκοπ αυτ διακψτε τη βυσµατική σύνδεση του ηλεκτρικού καλώδίου προς τον απορροφητήτα ή αποµονώστε το τροφοδοτικ καλώδιο του απορροφητήρα απ το δίκτυο του

Αν το καλώδιο σύνδεσης αυτής της συσκευής είναι φθαρµένο, αυτ πρέπει να αντικατασταθεί απ τον κατασκευαστή ή απ την υπηρεσία τεχνικής εξυπηρέτησης πελατών ή απ παρµοια ειδικευµένο πρσωπο, για να αποφεύγεται ο κίνδυνος. Οι παλιές συσκευές δεν αποτελούν άχρηστα απορρίµµατα. Με την απσυρσή τους σύµφωνα µε τους κανονισµούς για την προστασία του περιβάλλοντος µπορούν να επαναποκτηθούν πολύτιµες πρώτες ύλες. Προτού αποσύρετε την παλιά συσκευή, πρέπει να την αχρηστέψετε. Η συσκευή αυτή ανταποκρίνεται στις σχετικές διατάξεις ασφαλείας. Οι επισκευές επιτρέπεται να εκτελούνται µνον απ τους ειδικούς. ταν δεν γίνονται σωστά οι επισκευές, µπορούν να προκύψουν σοβαρές ζηµιές για τον χρήστη. Η συσκευασία προστατεύει την καινούργια σας συσκευή κατά τη µεταφορά µέχρι το σπίτι σας. (λα τα χρησιµοποιούµενα υλικά συσκευασίας είναι αβλαβή για το περιβάλλον και µπορούν να ξαναχρησιµοποιηθούν. Παρακαλούµε να συντελέσετε κι εσείς στην προστασία του περιβάλλοντος και ν' αποσύρετε τη συσκευασία µε τρπο αβλαβή για το περιβάλλον. Γι α τους επίκαιρους τρπους απσυρσης παρακαλείσθε να ζητήσετε πληροφορίες απ το ειδικ κατάστηµα, απ το οποίο αγοράσατε τη συσκευή ή απ τη ∆ηµοτική ή Κοινοτική Αρχή της περιοχής σας.24 Πριν την τοποθέτηση

Ο ακάθαρτος αέρας δεν επιτρέπεταινα διοχετεύεται ούτε σε καπνοδχοβρισκµενη σε λειτουργία, απ την οποίαεξέρχεται καπνς ή καυσαέρια ούτε σεαγωγ αερισµού χώρων µε εστίες φωτιάς.Σχετικά µε την απαγωγή ακάθαρτου αέραπρέπει να τηρούνται οι υπηρεσιακές καινοµικές διατάξεις (π.χ. εθνικοί κανονισµοίδ"µησης).Για τη διοχέτευση του ακάθαρτου αέρα σεκαπνοδχους για την έξοδο καπνού ήκαυσαερίων που βρίσκονται εκτςλειτουργίας, απαιτείται η συγκατάθεσητου αρµοδίου εργοδηγούκαπνοδοχοκαθαριστών. Κατά τη λειτουργία απορρ"φησηςακάθαρτου αέρα µέσω του απορροφητήρακουζίνας και την ταυτ"χρονη λειτουργίαεγκαταστάσεων πυράς, των οποίων οκαπν"ς πρέπει να εξέρχεται µέσωκαπνοδ"χου (πως π.χ. συσκευέςθέρµανσης µε αέριο, πετρέλαιο ήκάρβουνο, θερµοσίφωνες, συσκευέςθέρµανσης νερού), πρέπει να λαµβάνονταιµέτρα παροχής επαρκούς ποσ"τηταςαέρα, ο οποίος απαιτείται για την καύσηστις εστίες πυράς.Ακίνδυνη λειτουργία είναι δυνατή µνον,ταν η υποπίεση στον χώρο φωτιάς δενυπερβεί τα 4 Pa (0,04 mbar).Αυτ µπορεί να επιτευχθεί, ταν µεανοίγµατα που δεν κλείνουν, π.χ. σεπρτες, παράθυρα και σε συνδυασµ µεπλαίσια εντοιχισµού εισδου/εξδου αέραή άλλα τεχνικά µέτρα , πως αµοιβαίαµανδάλωση κ.τ.ο., είναι δυνατή ή κατπινεισροή του αέρα καύσης.Σε µη επαρκή παροχή αέρα υπάρχεικίνδυνος δηλητηρίασης απ" τηνεπαναπορρ"φηση των καυσαερίων.Απ τη χρήση πλαισίων εντοιχισµούεισδου/εξδου αέρα και µνο δενδιασφαλίζεται η τήρηση της οριακής τιµής.Παρατήρηση: Για την εκτίµηση πρέπει ναλαµβάνεται πάντοτε υπψη ο συνολικςαερισµς της κατοικίας. Για τη λειτουργίασυσκευών µαγειρέµατος, π.χ.σκαφοειδούς εστίας µαγειρέµατος καικουζίνας αερίου δεν βρίσκει εφαρµογή οκαννας αυτς. Η φτερωτή πρέπει να τοποθετηθεί σε απσταση τουλάχιστον 2 m απ τοναπορροφητήρα. Τοποθετήστε τη φτερωτή εσωτερικού τοιχώµατος µνον εντς του κτιρίου, χιµως σε χώρους κατοικίας. Τοποθετήστε τη φτερωτή εσωτερικού τοιχώµατος σε τέτοιο σηµείο, ώστε ναείναι προσιτή για τη συντήρηση καιεπισκευή. Οι βυσµατικές συνδέσεις των ηλεκτρικών καλωδίων πρέπει ναβρίσκονται εντς του κτιρίου. Στους σωλήνες σύνδεσης στον απορροφητήρα κουζίνας δεν επιτρέπεταινα µειωθεί η διάµετρος των 150 mm.Ένας πρσθετος σιγαστήρας για σωλήνα o150 mm διατίθεται ως ειδικ εξάρτηµα σταεξειδικευµένα καταστήµατα. Προετοιµασία του τοίχου ❑ Ο τοίχος πρέπει να είναι επίπεδος και ❑ Η σταθερτητα των ούπατ πρέπει να είναι εξασφαλισµένη. Βάρος: 7,3 kg. Επιφυλασσµεθα για αλλαγές κατασκευής σταπλαίσια της τεχνικής προδου.25

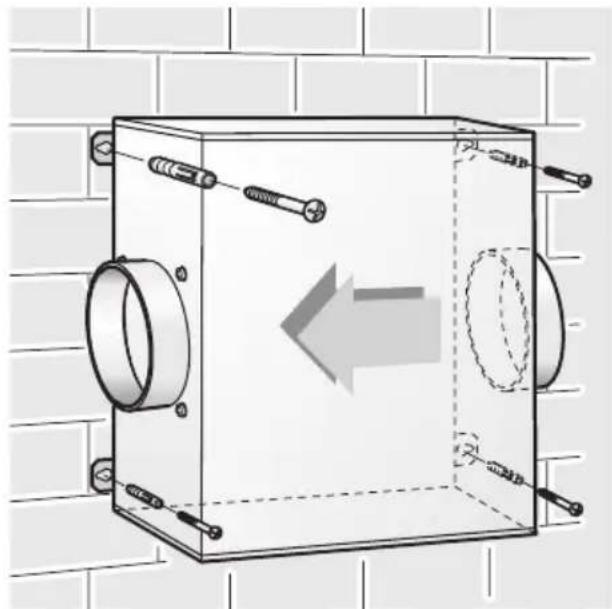

1. Κρατήστε τη φτερωτή στο σηµείο

τοποθέτησης, προσέχοντας την κατεύθυνση της απαγωγής αέρα.

2. Σχεδιάστε τις 4 οπές στερέωσης.

3. Ανοίξτε τις 4 οπές στερέωσης l 8 mm.

Τοποθετήστε τα ούπατ και βιδώστε γερά τη φτερωτή. Τα ούπατ πρέπει να είναι κατάλληλα για την τοιχοποιία. Η ηλεκτρική σύνδεση στον απορροφητήρα γίνεται µέσω του καλωδίου επιµήκυνσης µήκους Z 5 m, που συνοδεύει τον απορροφητήρα.

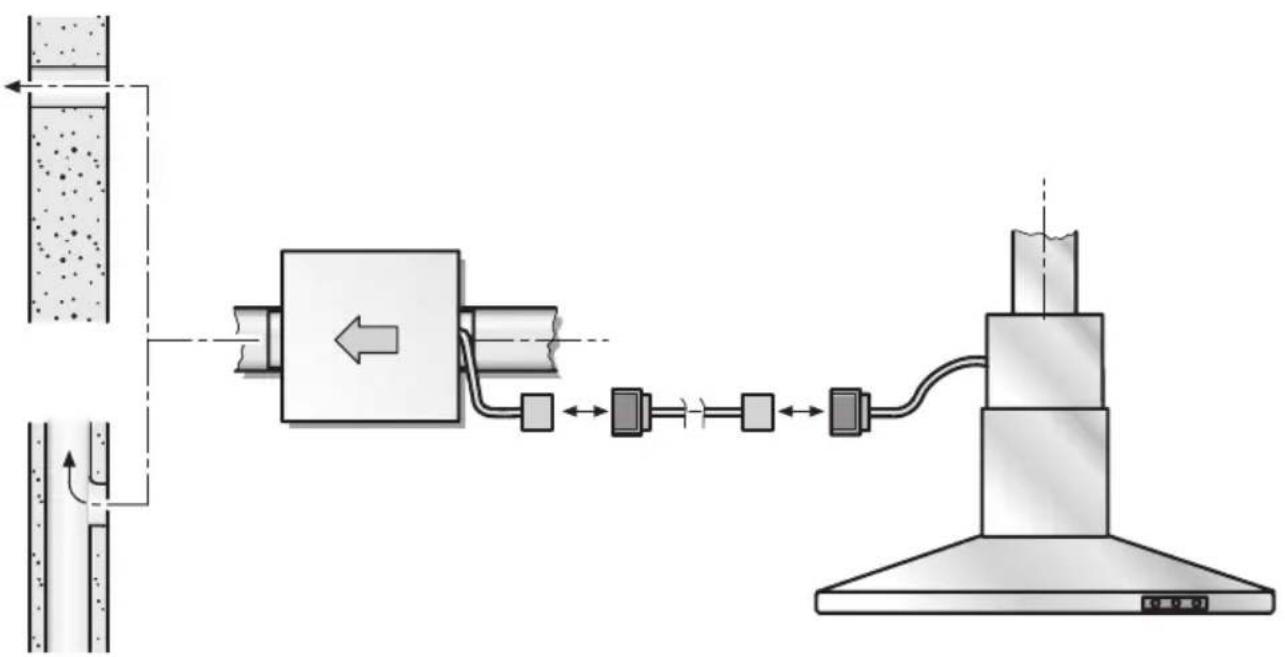

4. Κάνετε τη σύνδεση του σωλήνα απ τη

φτερωτή προς τον απορροφητήρα και προς τα έξω.

5. Κάνετε την ηλεκτρική σύνδεση στον
