Μάρκα	Neff
Μοντέλο	D79T7N0
Τύπος προϊόντος	Απορροφητήρας
Διαστάσεις (Π x Β x Υ)	90 cm x 50 cm x 65 cm
Καθαρό βάρος	18 kg
Τροφοδοσία	220-240 V, 50/60 Hz
Ισχύς κινητήρα	200 W
Φωτισμός	2 x LED 3 W
Μέγιστη ροή αέρα	700 m³/h
Μέγιστη στάθμη θορύβου	65 dB(A)
Τύπος χειρισμού	Ηλεκτρονικός με πλήκτρα
Φίλτρο λίπους	Αλουμίνιο, πλενόμενο
Φίλτρο άνθρακα	Προαιρετικό, συμβατό μοντέλο
Αριθμός ταχυτήτων	3 + εντατική
Λειτουργία ανακύκλωσης ή απαγωγής	Ναι, και τα δύο
Συντήρηση	Τακτικός καθαρισμός των φίλτρων λίπους
Ασφάλεια	Αυτόματη απενεργοποίηση, προστασία υπερθέρμανσης
Επισκευασιμότητα	Διαθέσιμα ανταλλακτικά στον ιστότοπο της Neff
Δείκτης επισκευασιμότητας	8.0/10
Ενεργειακή κλάση	A+

Συχνές ερωτήσεις - D79T7N0 NEFF

Πώς να εγκαταστήσω τον απορροφητήρα D79T7N0;

Ακολουθήστε τον οδηγό εγκατάστασης που παρέχεται. Ανοίξτε τρύπα στον τοίχο στην προβλεπόμενη θέση, τηρήστε ελάχιστη απόσταση 65 cm πάνω από ηλεκτρική κουζίνα και 75 cm για κουζίνα αερίου. Στερεώστε καλά τον απορροφητήρα και συνδέστε τον στην απαγωγή ή στην ανακύκλωση.

Πώς να καθαρίσω τα φίλτρα λίπους;

Τα φίλτρα λίπους από αλουμίνιο είναι πλενόμενα. Μπορείτε να τα καθαρίσετε στο χέρι με ζεστό νερό και απορρυπαντικό ή στο πλυντήριο πιάτων στους 65°C. Αφήστε τα να στεγνώσουν τελείως πριν τα τοποθετήσετε ξανά.

Πρέπει να αγοράσω φίλτρο άνθρακα;

Εάν χρησιμοποιείτε τον απορροφητήρα σε λειτουργία ανακύκλωσης (χωρίς εξωτερική απαγωγή), απαιτείται φίλτρο άνθρακα. Το συμβατό μοντέλο αναφέρεται στις οδηγίες. Αντικαταστήστε το περίπου κάθε 6 μήνες.

Είναι θορυβώδης ο απορροφητήρας;

Η μέγιστη στάθμη θορύβου είναι 65 dB(A) στην εντατική ταχύτητα. Στην κανονική ταχύτητα, ο θόρυβος είναι συγκρίσιμος με μια ήσυχη συνομιλία. Οι τιμές ποικίλλουν ανάλογα με την επιλεγμένη ταχύτητα.

Πώς να χρησιμοποιήσω το τηλεχειριστήριο;

Ο απορροφητήρας D79T7N0 συνοδεύεται από ασύρματο τηλεχειριστήριο. Κατευθύνετε το προς τον δέκτη στον απορροφητήρα για να ανάψετε/σβήσετε, να αλλάξετε ταχύτητα ή να ενεργοποιήσετε το χρονοδιακόπτη. Εμβέλεια περίπου 5 μέτρα.

Τι να κάνω αν ο απορροφητήρας δεν ανάβει;

Ελέγξτε πρώτα αν ο απορροφητήρας είναι συνδεδεμένος και αν η ασφάλεια του κυκλώματος δεν έχει καεί. Εάν ο φωτισμός λειτουργεί αλλά όχι ο κινητήρας, επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών της Neff.

Πώς να ρυθμίσω το χρονοδιακόπτη;

Πατήστε το πλήκτρο Χρονοδιακόπτης στο τηλεχειριστήριο ή στον πίνακα ελέγχου. Μπορείτε να ρυθμίσετε διάρκεια από 1 έως 15 λεπτά. Ο απορροφητήρας θα σταματήσει αυτόματα στο τέλος της αντίστροφης μέτρησης.

Μπορώ να χρησιμοποιήσω τον απορροφητήρα χωρίς εξωτερική απαγωγή;

Ναι, ο απορροφητήρας μπορεί να λειτουργήσει σε λειτουργία ανακύκλωσης. Πρέπει να εγκαταστήσετε ένα φίλτρο άνθρακα (πωλείται ξεχωριστά) και να βεβαιωθείτε ότι ο αέρας ανακυκλώνεται στο δωμάτιο.

Πώς να αντικαταστήσω τον φωτισμό LED;

Τα LED είναι ενσωματωμένα και δεν μπορούν να αντικατασταθούν από τον χρήστη. Σε περίπτωση βλάβης, επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών της Neff για αντικατάσταση της μονάδας φωτισμού.

Πού μπορώ να βρω ανταλλακτικά;

Τα ανταλλακτικά για τον απορροφητήρα D79T7N0 είναι διαθέσιμα στον επίσημο ιστότοπο της Neff, σε εξουσιοδοτημένους μεταπωλητές ή επικοινωνώντας με το τμήμα εξυπηρέτησης πελατών. Χρησιμοποιήστε τον ακριβή κωδικό του εξαρτήματος.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ D79T7N0 NEFF

el Oδηγίες χρήσης και τοποθέτησης

Περιγραφή της συσκευής

Τρόποι λειτουργίας

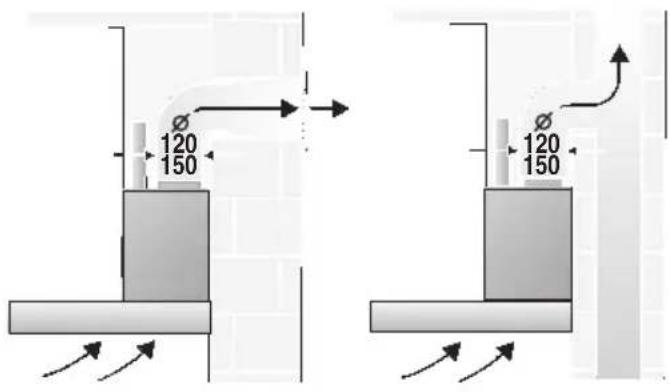

Λειτουργία απορρόφησης ακάθαρτου αέρα:

□ Οι ατμοί της κουζίνας απορροφούνται από τον αεριστήρα του απορροφητήρα, καθαρίζονται από το φίλτρο λιπών και καταλήγουν στο ύπαιθρο.
□ Το φίλτρο λιπών προσλαμβάνει τα λιπαρά συστατικά των ατμών της κουζίνας.
□ Η κουζίνα παραμένει σε γενικές γραμμές ελεύθερη από λίπη και οσμές.

Κατά τη λειτουργία απορρόφησης ακάθαρτου αέρα μέσω του απορροφητήρα κουζίνας και την ταυτόχρονη λειτουργία εγκαταστάσεων πυράς, των οποίων ο καπνός πρέπει να εξέρχεται μέσω καπνοδόχου (όπως π.χ. συσκευές θέρμανσης με αέριο, πετρέλαιο ή κάρβουνο, θερμοσίφωνα, συσκευές θέρμανσης νερού) πρέπει να λαμβάνονται μέτρα παροχής επαρκούς ποσότητας αέρα, η οποία απαιτείται για την καύση στις εστίες πυράς.

Ακίνδυνη λειτουργία είναι δυνατή μόνον, όταν η υποπίεση στον χώρο φωτιάς δεν υπερβεί τα 4 Pa (0,04 mbar).

Τρόποι λειτουργίας

Αυτό μπορεί να επιτευχθεί, όταν χάρη σε ανοίγματα που δεν κλείνουν, π.χ. σε πόρτες, παράθυρα και σε συνδυασμό με πλαίσιο εντοιχισμού εισόδου/εξόδου αέρα ή χάρη σε άλλα τεχνικά μέτρα, όπως αμοιβαία ασφάλιση ή παρόμοια, ο αέρας καύσης μπορεί να εισρέει κατόπιν ανεμποδιστα.

Σε μη επαρκή αέρα παροχής υφίσταται κίνδυνος δηλητηρίασης από επαναρροφώμενα αέρια καύσης.

Μόνο με πλαίσιο εντοιχισμού εισόδου/εξόδου αέρα δεν διασφαλίζεται η τήρηση της οριακής τιμής.

Σημείωση: Για την εκτίμηση πρέπει να λαμβάνεται πάντοτε υπόψη ο συνολικός αερισμός της κατοικίας. Για τη λειτουργία συσκευών μαγειρέματος, π.χ. σκαφοειδούς εστίας μαγειρέματος και κουζίνας αερίου δεν βρίσκει εφαρμογή ο κανόνας autóς.

Αν ο απορροφητήρας κουζίνας χρησιμοποιείται στη λειτουργία ανακύκλωσης αέρα - με φίλτρο ενεργού άνθρακα -, η λειτουργία του είναι δυνατή χωρίς περιορισμό.

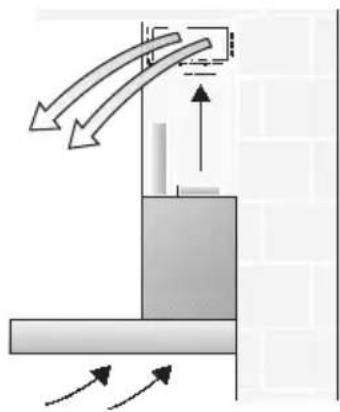

Λειτουργία ανακύκλωσης αέρα:

□ Πα τη λειτουργία αυτή πρέπει γα τοποθετηθεί στον απορροφητήρα ένα φίλτρο ενεργού άνθρακα (βλ. στην παράγραφο «Φίλτρα και συντήρηση»).

⚠️ Ολόκληρο το σετ τοποθέτησης καθώς και τα εφεδρικά φίλτρα μπορείτε να τα προμηθευτείτε από τα ειδικά καταστήματα.

Τους αντίστοιχους κωδικούς εξαρτημάτων θα τους βρείτε στο τέλος αυτών των οδηγιών χρήσης.

Οι ατμοί της κουζίνας απορροφούνται από τον αεριστήρα του απορροφητήρα, καθαρίζονται από τα φίλτρα λιπών και ενεργού άνθρακα και οδηγούνται πάλι στην κουζίνα.
□ Το φίλτρο λιπών προσλαμβάνει τα λιπαρά συστατικά των ατμών της κουζίνας.
□ Το φίλτρο ενεργού άνθρακα συγκρατεί τις οσμηρές ουσίες.

⚠️ Αν δεν τοποθετηθεί φίλτρο ενεργού άνθρακα, δεν μπορούν να προσδεθούν οι σσμηρές ουσίες του ατμού της κουζίνας.

Σπουδαίες υποδείξεις:

□ Τοπαρόν εγχειρίδιο οδηγιών χρήσης ισχύει για διάφορα μοντέλα της συσκευής. Ενδέχεται ορισμένα μεμονωμένα χαρακτηριστικά του εξοπλισμού που περιγράφονται να μην αφορούν τη δική σας συσκευή.

□ Αυτός ο απορροφητήρας κουζίνας ανταποκρίνεται στους σχετικούς κανονισμούς ασφαλείας.

Οι επισκευές επιτρέπεται να εκτελούνται μόνον από τους ειδικούς.

Όταν δεν γίνονται σωστά οι επισκευές, είναι δυνατόν να προκύψουν σοβαρές ζημιές για τον χρήστη.

⚠️ Αν έχει πάθει ζημία η συσκευή, δεν επιτρέπεται να τη χρησιμοποιήσετε.

Η σύνδεση στο δίκτυο του ηλεκτρικού ρεύματος και η θέση σε λειτουργία για πρώτη φορά επιτρέπεται να διεξαχθούν μόνον από τον ειδικό.

⚠️ Αν το καλώδιο σύνδεσης αυτής της συσκευής είναι φθαρμένο, αυτό πρέπει να αντικατασταθεί από τον κατασκευαστή ή από την υπηρεσία τεχνικής εξυπηρέτησης πελατών ή από παρόμοια ειδικευμένο πρόσωπο, για να αποφεύγεται ο κίνδυνος.

⚠️ Αποσύρετε τα υλικά συσκευασίας σύμφωνα με τους κανονισμούς (βλ. οδηγίες τοποθέτησης).

⚠️ Autóç o απορροφητήρας προορίζεται μόνο για οικιακή χρήση.

⚠️ Χρησιμοποιείτε τον απορροφητήρα κουζίνας μόνον, όταν έχουν τοποθετηθεί και βιδωθεί οι λαμπτήρες.

Οι καμμένοι λαμπτήρες θα πρέπει να αλλάζονται αμέσως, οὐτως ὡστε να αποφεύγεται η υπερφόρτωση των υπολοίπων λαμπτήρων.

⚠️ Mην χρησιμοποιείτε ποτέ τον απορροφητήρα κουζίνας χωρίς φίλτρο λιπών.

⚠️ Λίπη ή λάδια, τα οποία έχουν υπερθερμανθεί, είναι δυνατόν να αναφλεχθούν εύκολα. Για τον λόγο αυτό τα φαγητά με λίπος ή λάδι, π.χ. πατάτες τηγανητές, πρέπει να μαγειρεύονται μόνον υπό επίβλεψη.

□ Προτού χρησιμοποιήσετε την καινούργια συσκευή, διαβάστε με προσοχή τις οδηγίες χρήσης. Περιέχουν σημαντικές πληροφορίες για την ασφάλειά σας καθώς και για τη χρήση και τη συντήρηση της συσκευής.

□ Φυλάξτε καλά το εγχειρίδιο οδηγιών χρήσης και εγκατάστασης ενδεχομένως για κάποιον επόμενο χρήστη.

⚠️ Μην παρασκευάζετε ποτέ φλαμπέ φαγητών κάτω από τον απορροφητήρα κουζίνας.

! Κίνδύνος να πάρει φωτιά το φίλτρο λιπών από τις ανερχόμενες φλόγες.

Οι εστίες πρέπει να είναι πάντοτε καλυμμένες από τα μαγειρικά σκεύη.

⚠️ H λειτουργία του απορροφητήρα κουζίνας πάνω από εστία φωτιάς με στερεά καύσιμα (κάρβουνα, ξύλα κ.τ.ο.) επιτρέπεται μόνον κάτω από ορισμένες προϋποθέσεις (βλ. οδηγίες τοποθέτησης).

Σκαφοειδείς βάσεις εστιών αερίου / Κουζίνες αερίου

⚠️ Μη λειτουργείτε όλες τις εστίες αερίου ταυτόχρονα για περισσότερο χρόνο (το πολύ επί 15 λεπτά) στη μέγιστη θερμική φόρτωση, διαφορετικά υπάρχει κίνδυνος εγκαυματων σε περίπτωση επαφής των επιφανειών του περιβλήματος ή αντίστοιχα κίνδυνος βλάβης του απορροφητήρα.

Κατά τη λειτουργία του απορροφητήρα πάνω από βάση εστιών αερίου πρέπει σε ταυτόχρονη λειτουργία τριών και άνω εστιών αερίου να ρυθμίστεί ο απορροφητήρας στη μέγιστη βαθμίδα.

⚠️ Οι ατμοί κουζίνας μπορούν να απορροφηθούν με τον πλέον αποτελεσματικότερο τρόπο:

□ θέτοντας τον αεριστήρα σε λειτουργία κατά την έναρξη του μαγειρέματος και
□ θέτοντας τον αεριστήρα εκτός λειτουργίας αφού παρέλθουν μερικά λεπτά από τη λήξη του μεγειρέματος.

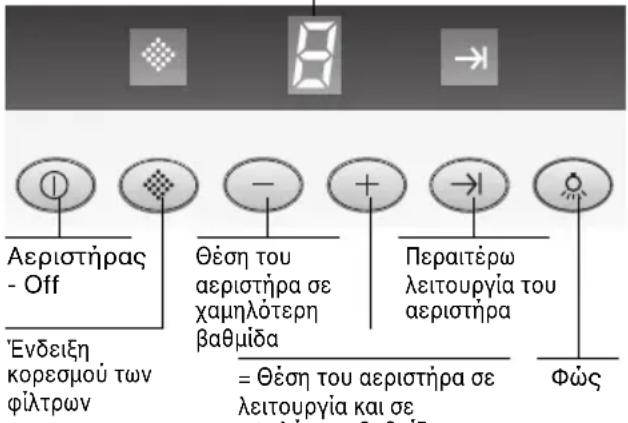

'Ενδειξη βαθμίδων του αεριστήρα

Ηχητικό σήμα:

□ Κατά το πάτημα οποιουδήποτε πλήκτρου ηχεί για επιβεβαίωση ένα ηχητικό σήμα.

Απενεργοποίηση του ηχητικού σήματος:

□ Πατήστε ταυτόχρονα τα πλήκτρα 0 και +, μέχρι να ηχήσει μετά από περ. 3 δευτερόλεπτα ένα σήμα.

Ενεργοποίηση του ηχητικού σήματος:

□ Επαναλαμβάνετε τη διαδικασία.

Θέση του αεριστήρα σε λειτουργία:

□ Πατήστε το πλήκτρο +.

Ρύθμιση της επιθυμητής βαθμίδας του αεριστήρα:

□ Πατήστε το πλήκτρο +. Ο αεριστήρας ρυθμίζεται στην αμέσως υψηλότερη βαθμίδα.

□ Πατήστε το πλήκτρο –. Ο αεριστήρας ρυθμίζεται στην αμέσως χαμηλότερη βαθμίδα.

Θέση του αεριστήρα εκτός λειτουργίας:

□ Πατήστε το πλήκτρο 0. Η ένδειξη Φ σβήνει μετά από λίγο χρόνο. 'Η:
□ Πατήστε το πλήκτρο – τόσες φορές, μέχρι να τεθεί ο αεριστήρας εκτός λειτουργίας. Η ένδειξη ⑦ σβήνει μετά από λίγο χρόνο.

Εντατική βαθμίδα:

Μέσω της εντατικής βαθμίδας επιτυγχάνεται η μεγαλύτερη ισχύς του απορροφητήρα. Αυτή χρειάζεται για μικρό χρονικό διάστημα.

□ Πατήστε το πλήκτρο + τόσες φορές, μέχρι ν' ανάψει η ένδειξη Φ.
□ Αν η εντατική βαθμίδα δεν τεθεί με το χέρι εκτός λειτουργίας, τότε ο αεριστήρας ρυθμίζεται μετά από 10 λεπτά αυτόματα πίσω στη βαθμίδα.

Περαιτέρω λειτουργία αεριστήρα:

□ Πατήστε το πλήκτρο .→

Ο αεριστήρας λειτουργεί 10 λεπτά στην επιλεγμένη βαθμίδα, ταυτόχρονα είναι αναμμένη η ένδειξη →Ι. Κατόπιν ο αεριστήρας τίθεται αυτόματα εκτός λειτουργίας.

Φωτισμός:

□ Για την ενεργοποίηση και απενεργοποίηση πατήστε για λίγο το πλήκτρο 🔒.
Ο φωτισμός μπορεί να χρησιμοποιηθεί ανά πάσα στιγμή, ακόμα κι όταν ο αεριστήρας δεν βρίσκεται σε λειτουργία.
□ Ρύθμιση της φωτεινότητας: Κρατήστε το πλήκτρο ✉ πατημένο, μέχρι να επιτευχθεί η επιθυμητή φωτεινότητα.

Αυτόματη ενεργοποίηση του φωτισμού, π.χ. μέσω χρονοδιακόπτη:

□ Ο αεριστήρας και ο φωτισμός δεν πρέπει να είναι ενεργοποιημένοι.

Ενεργοποίηση:

Πατήστε ταυτόχρονα τα πλήκτρα – και →ι.
□ Μετά από 3 δευτερόλεπτα περίπου ανάβει για επαλήθευση το φως.

Απενεργοποίηση:

Επαναλαμβάνετε τη διαδικασία με αναμμένο το φως.
□ Μετά από 3 δευτερόλεπτα περίπου σβήνει για επαλήθευση το φως.

Φίλτρα λιπών:

Για την πρόσληψη των λιπαρών συστατικών του ατμού της κουζίνας έχουν τοποθετηθεί στη συσκευή μεταλλικά φίλτρα λιπών.

Τα φύλλα των φίλτρων αποτελούνται από μέταλλο που δεν καίγεται.

Προσοχή:

Με την αὐξηση του κορεσμού των φίλτρων με κατάλοιπα που περιέχουν λίπος, αυξάνεται η δυνατότητα ανάφλεξης αυτού και μπορεί να εμποδίζεται η λειτουργία του απορροφητήρα.

Σημαντικό:

Καθαρίζοντας έγκαιρα τα μεταλλικά φίλτρα λιπών, προλαμβάνετε τον κίνδυνο πυρκαϊάς, ο οποίος μπορεί να προκύψει από τη θερμική συμφόρηση κατά το τηγάνισμα σε φριτέζα ή τηγάνι.

'Ενδειξη κορεσμού των φίλτρων:

Σε περίπτωση κορεσμού των φίλτρων λιπών ηχεί μετά τη θέση του αεριστήρα εκτός λειτουργίας επί 10 δευτερόλεπτα ένα σήμα και η ένδειξη ◆ ανάβει. Το αργότερο σ' αυτή την περίπτωση θα πρέπει να καθαρίσετε τα φίλτρα λιπών.

Καθαρισμός των μεταλλικών φίλτρων λιπών:

□ Μπορείτε να καθαρίσετε τα φίλτρα πλένοντάς τα στο πλυντήριο πιάτων, πράγμα το οποίο όμως είναι δυνατόν να προκαλέσει ελαφρύ ξεθώριασμα των φίλτρων.

Σημαντικό:

Μεταλλικά φίλτρα λιπών, τα οποία έχουν κορεσθεί ισχυρά, δεν πρέπει να πλένονται στο πλυντήριο πιάτων μαζί με σκεύη.

□ Σε περίπτωση καθαρισμού των φίλτρων στο χέρι, τοποθετείτε τα φίλτρα μέσα σε καυτό διάλυμα απορρυπαντικού, οὐτως ὡστε να μαλακώσουν οι ρύποι. Μη χρησιμοποιείτε ισχυρὰ διαβρωτικὰ απορρυπαντικὰ που περιέχουν οξέα ἡ βάσεις. Κατόπιν βουρτσίζετε τα φίλτρα, τα ξεπλένετε καλά και τ' αφήνετε να στραγγίσουν.

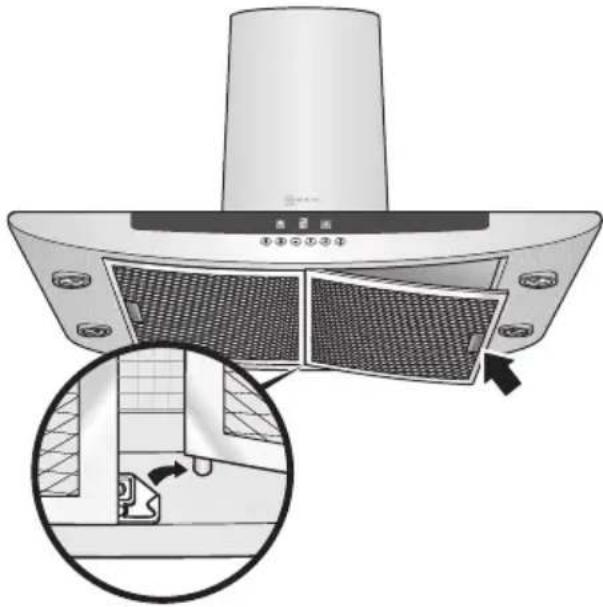

Αφαίρεση και τοποθέτηση των μεταλλικών φίλτρων λιπών:

Προσοχή: Οι λαμπτήρες αλογόνου πρέπει να είναι σβηστοί και να έχουν κρυώσει.

1. Τραβήξτε το κούμπωμα στα φίλτρα λιπών στην κατεύθυνση του βέλολυς προς τα κάτω και ανοίξτε τα φίλτρα λιπών.

1. Ξεκρεμάστε τα φίλτρα λιπών.

2. Καθαρίζετε τα φίλτρα λιπών.

3. Τοποθετείτε τα καθαρισμένα φίλτρα λιπών πάλι στη συσκευή. Απεικόνιση 2.

4. Σβήνετε την ἐνδειξη

□ Πατάτε το πλήκτρο ❖.

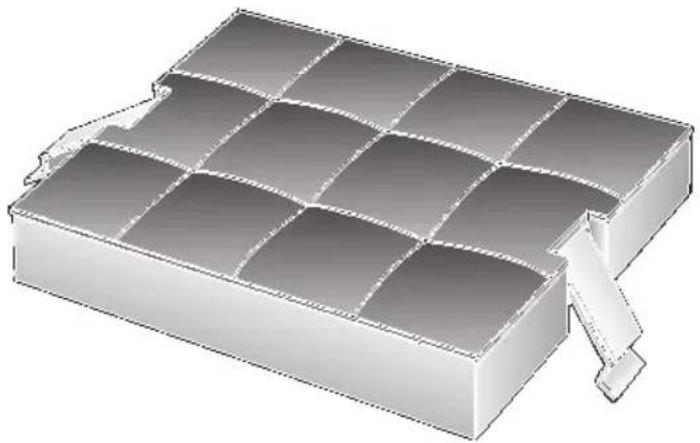

Φίλτρο ενεργού άνθρακα:

Για τη συγκράτηση των οσμηρών ουσιών κατά τη λειτουργία ανακύκλωσης αέρα.

Προσοχή:

Με την αύξηση του κορεσμού των φίλτρων με κατάλοιπα που περιέχουν λίπος, αυξάνεται η δυνατότητα ανάφλεξης αυτού και μπορεί να εμποδίζεται η λειτουργία του απορροφητήρα.

Σημαντικό:

Με την έγκαιρη αλλαγή του φίλτρου ενεργού άνθρακα προλαμβάνεται ο κίνδυνος πυρκαϊάς, ο οποίος μπορεί να προκύψει λόγω συμφόρησης της θερμότητας κατά το τηγάνισμα ή ψήσιμο.

Τοποθέτηση:

Προσοχή: Οι λαμπτήρες αλογόνου πρέπει να είναι σβηστοί και να έχουν κρυώσει.

1. Αφαιρείτε τα φίλτρα λιπών (βλ. στην παράγραφο "Αφαιρεση και τοποθέτηση των μεταλλικών φίλτρων λιπών").
2. Τοποθετείτε στη συσκευή το φίλτρο ενεργού άνθρακα.

1. Ασφαλίζετε τις γλώσσες και από τις δύο πλευρές.
2. Τοποθετείτε στη συσκευή τα φίλτρα λιπών (βλ. στην παράγραφο "Αφαίρεση και τοποθέτηση των μεταλλικών φίλτρων λιπών").
3. Σβήνετε την ένδειξη ◆ [. □ Πατάτε το πλήκτρο ◆.

'Ενδειξη κορεσμού του φίλτρου:

Σε περίπτωση κορεσμού του φίλτρου ενεργού άνθρακα ηχεί μετά τη θέση του αεριστήρα εκτός λειτουργίας επί 10 δευτερόλεπτα ένα σήμα και η ένδειξη ✿ ανάβει. Το αργότερο σ' αυτή την περίπτωση θα πρέπει να αλλάξετε το φίλτρο ενεργού άνθρακα.

Αφαίρεση του φίλτρου ενεργού άνθρακα:

1. Αφαιρείτε τα φίλτρα λιπών.
2. Πιέζετε τις γλώσσες και από τις δύο πλευρές προς τα μέσα και αφαιρείτε το φίλτρο ενεργού άνθρακα, τραβώντας το προς τα κάτω.

1. Τοποθετείτε στη συσκευή τα φίλτρα λιπών.

Αλλαγή του φίλτρου ενεργού άνθρακα:

□ Το φίλτρο ενεργού άνθρακα μπορείτε να το προμηθευτείτε από τα ειδικά καταστήματα (βλ. ειδικά εξαρτήματα).
□ Χρησιμοποιείτε μόνον αυθεντικά φίλτρα.
Έτσι εξασφαλίζεται η σωστή λειτουργία της συσκευής.

Απόσυρση του παλιού φίλτρου ενεργού ἀνθρακα:

□ Τα φίλτρα ενεργού άνθρακα δεν περιέχουν βλαβερές ουσίες. Μπορείτε π.χ. να τα αποσύρετε ως απορρίμματα της κατηγορίας "Υπόλοιπα απορρίμματα".

Καθαρισμός και περιποίηση

Απομονώνετε τον απορροφητήρα κουζίνας από το ηλεκτρικό ρεύμα τραβώντας το φις από την πρίζα ή αντίστοιχα κατεβάζοντας την ασφάλεια.

□ Κατά τον καθαρισμό των φίλτρων λιπών καθαρίζετε το λίπος που έχει επικαθίσει στα προσιτά για σας τμήματα του περιβλήματος της συσκευής. Έτσι αντιμετωπίζεται ο κίνδυνος πυρκαϊάς και διατηρείται η ομαλή λειτουργία της συσκευής.
□ Για τον καθαρισμό του απορροφητήρα κουζίνας χρησιμοποιείτε ζεστό διάλυμα απορρυπαντικού ή ένα ήπιο μέσο καθαρισμού τζαμιων.
□ Μην ξύνετε ξεραμένους ρύπους, αλλά μαλακώστε τους με βρεγμένο πανί.
□ Μη χρησιμοποιείτε διαβρωτικά μέσα ούτε σφουγγάρια που προκαλουν αμυχές.
□ Υπόδειξη: Μη χρησιμοποιείτε αλκοόλη (οινόπνευμα) για τον καθαρισμό των πλαστικών επιφανειών, διότι θα μπορούσαν να προκύψουν θαμπά σημεία.

Προσοχή! Αερίζετε επαρκώς την κουζίνα και αποφεύγετε την ανοιχτή φλόγα.

⚠️ Καθαρίζετε τα πλήκτρα χειρισμού μόνο με διάλυμα ήπιου απορρυπαντικού πιάτων και με ένα μαλακό, βρεγμένο πανί. Μη χρησιμοποιήσετε για τα πλήκτρα χειρισμού απορρυπαντικό για ανοξείδωτο χάλυβα.

Επιφάνειες από ανοξείδωτο χάλυβα:

□ Χρησιμοποιείτε ένα ήπιο, μη διαβρωτικό απορρυπαντικό για επιφάνειες από ανοξείδωτο χάλυβα.
□ Καθαρίζετε μόνο στην κατεύθυνση τριψίματος των επιφανειών.

Δ Μην καθαρίζετε τις επιφάνειες από ανοξείδωτο χάλυβα με σφουγγάρια που προκαλούν αμυχες ούτε με μέσα καθαρισμού που περιέχουν ἀμμο, σόδα, οξέα ή χλώριο!

Αλουμινένιες επιφάνειες:

□ Χρησιμοποιείτε μαλακό πανί καθαρισμού τζαμιών ή πανί από μικροϊνες που δεν χνουδιάζει.
□ Μη χρησιμοποιείτε στεγνά πανιά.
□ Χρησιμοποιείτε ένα ήπιο απορρυπαντικό τζαμιών.
□ Μη χρησιμοποιείτε ισχυρά διαβρωτικά απορρυπαντικά που περιέχουν οξέα ή βάσεις.
□ Μη χρησιμοποιείτε μέσα τριψίματος.

Αλλαγή των λαμπτήρων

1. Θέτετε τον απορροφητήρα κουζίνας εκτός λειτουργίας και τον απομονώνετε από το ηλεκτρικό ρεύμα τραβώντας το φις από την πρίζα ή κατεβάζοντας την ασφάλεια.
   Οι λαμπτήρες αλογόνου θερμαίνονται πολύ κατά λειτουργία. Κίνδυνος εγκαυμάτων υφίσταται επίσης και μετά την πάροδο κάμποσου χρόνου από τη θέση της συσκευής εκτός λειτουργίας.
2. Αφαιρείτε τον δακτύλιο του λαμπτήρα με ένα κατσαβίδι ή κάτι παρόμοιο.

1. Αλλάζετε τον λαμπτήρα αλογόνου (κοινός λαμπτήρας αλογόνου του εμπορίου, 12 Volt, το πολύ 20 Watt, ντουί G4).

Προσοχή: Ντουί με φις. Για να πιάσετε τον λαμπτήρα, χρησιμοποιείτε ένα καθαρό πανί.

1. Ξανακουμπώνετε τον δακτύλιο του λαμπτήρα. Απεικόνιση.
2. Αποκαθιστάτε την τροφοδοσία με ηλεκτρικό ρεύμα, βάζοντας το φις πάλι μέσα στην πρίζα ή ανεβάζοντας την ασφάλεια.

Υπόδειξη: Σε περίπτωση που δεν λειτουργεί ο φωτισμός, ελέγχετε, αν έχουν τοποθετηθεί σωστά οι λαμπτήρες.

Ρύθμιση της ένδειξης κορεσμού των φίλτρων

Σε περίπτωση που είναι απαραίτητη η ρύθμιση του είδους λειτουργίας (απορρόφηση ακάθαρτου αέρα/λειτουργία ανακύκλωσης αέρα), πρέπει να ρυθμιστεί ανάλογα και η ένδειξη κορεσμού για τα φίλτρα (βλ. στις Οδηγίες τοποθέτησης).

Βλάβες

Όταν εμφανίζεται στην ένδειξη ένα ◆ ή Γ

□ Βλ. στο κεφάλαιο "Φίλτρα και συντήρηση".

'Отав δεν μπορείτε να χειριστείτε τον απορροφητήρα κουζίνας:

□ Απομονώνετε τον απορροφητήρα για 1 λεπτό περίπου από το ρεύμα, τραβώντας το φις από την πρίζα ή αντίστοιχα κατεβάζοντας την ασφάλεια. Κατόπιν θέτετε τη συσκευή εκ νέου σε λειτουργία.

Σε περίπτωση που έχετε τυχόν απορίες ή όταν παρουσιαστούν βλάβες, πρέπει να καλέσετε την Υπηρεσία Τεχνικής Εξυπηρέτησης Πελατών.

(Βλ. στον Πίνακα Υπηρεσιών Τεχνικής Εξυπηρέτησης Πελατών).

Κατά την κλήση παρακαλείσθε να δώσετε τους εξής αριθμούς:

Αριθμός Ε

FD

Αναγράψτε τους αριθμούς στα παραπάνω σημεία. Οι αριθμοί βρίσκονται στην πινακίδα τύπου στον εσωτερικό χώρο του απορροφητήρα και μπορείτε να τους δείτε, αφού αφαιρέσετε το πλέγμα του φίλτρου.

Σημαντικές υποδείξεις

Οι παλιές συσκευές δεν αποτελούν άχρηστα απορρίμματα. Με την απόσυρσή τους σύμφωνα με τους κανονισμούς για την προστασία του περιβάλλοντος μπορούν να επαναποκτηθούν πολύτιμες πρώτες ύλες. Προτού αποσύρετε την παλιά συσκευή, πρέπει να την αχρηστέψετε.

⚠️ Η συσκευασία προστατεύει την καινούργια σας συσκευή κατά τη μεταφορά μέχρι το σπίτι σας. Όλα τα χρησιμοποιούμενα υλικά συσκευασίας είναι αβλαβή για το περιβάλλον και μπορούν να ξαναχρησιμοποιηθούν. Παρακαλούμε να συντελέσετε κι εσείς στην προστασία του περιβάλλοντος και ν' αποσύρετε τη συσκευασία με τρόπο αβλαβή για το περιβάλλον.

Για τους επίκαιρους τρόπους απόσυρσης παρακαλείσθε να ζητήσετε πληροφορίες από το ειδικό κατάστημα, από το οποίο αγοράσατε τη συσκευή ή από τη Δημοτική ή Κοινοτική Αρχή της περιοχής σας.

⚠️ Ο απορροφητήρας κουζίνας μπορεί να χρησιμοποιηθεί στη λειτουργία απορρόφησης ακάθαρτου αέρα και στη λειτουργία ανακύκλωσης αέρα.

⚠️ Ο απορροφητήρας κουζίνας πρέπει να τοποθετείται πάντοτε πάνω από το κέντρο της εστίας.

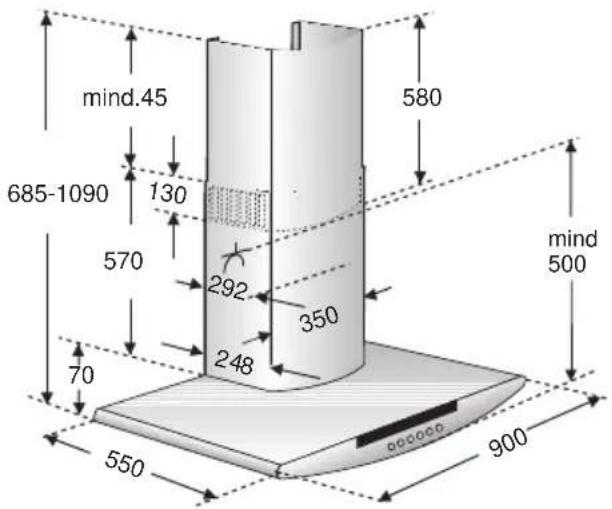

⚠️ Ελάχιστη απόσταση μεταξύ των εστιών ηλεκτρικής κουζίνας και της κάτω άκρης του απορροφητήρα: 550 mm, απεικόνιση 1.

Δ Πάνω από εστίες φωτιάς για στερεά καύσιμα, από τις οποίες μπορεί να προκύψει κίνδυνος πυρκαϊάς (π.χ. από σπινθήρες) η τοποθέτηση του απορροφητήρα κουζίνας επιτρέπεται μόνον, όταν η εστία φωτιάς καλύπτεται με κλειστό κάλυμμα που δεν μπορεί να αφαιρεθεί και τηρούνται οι ειδικές για την εκάστοτε χώρα προδιαγραφές. Αυτος ο περιορισμός δεν ισχύει για κουζίνες αερίου και σκαφοειδείς εστίες μαγειρέματος με αέριο.

Οσο μικρότερη είναι η απόσταση ανάμεσα στον απορροφητήρα και τις εστίες τόσο μεγαλύτερη είναι η πιθανότητα να σχηματισθούν στην κάτω επιφάνεια του απορροφητήρα κουζίνας σταγόνες νερού από τον ανερχόμενο υδρατμό.

Επιπλέον υποδείξεις για συσκευές μαγειρέματος με αέριο:

⚠️ Κατά την τοποθέτηση των εστιών αερίου πρέπει να τηρούνται οι σχετικές εθνικές νομικές διατάξεις (π.χ. στη Γερμανία: Τεχνικοί Κανονισμοί Εγκατάστασης Αερίου TRGI).

⚠️ Πρέπει να προσέξετε τις εκάστοτε ισχύουσες προδιαγραφές τοποθέτησης και τις υποδείξεις τοποθέτησης των κατασκευαστών συσκευών αερίου.

⚠️ Ο απορροφητήρας κουζίνας επιτρέπεται να τοποθετηθεί μόνον στη μία πλευρά του δίπλα σε υψηλό ερμάριο ή σε υψηλό τοίχο. Η απόσταση πρέπει να είναι τουλάχιστον 50 mm.

Ελάχιστη απόσταση σε εστίες αερίου μεταξύ της πάνω άκρης του φορέα σκευών και της κάτω άκρης του απορροφητήρα: 650 mm, απεικ. 1.

Λειτουργία απορρόφησης ακάθαρτου αέρα

Ο ακάθαρτος αέρας διοχετεύεται μέσω μιας καταπακτής προς τα πάνω ή καταλήγει απευθείας στο ύπαιθρο διαμέσου του εξωτερικού τοίχου.

Ο ακάθαρτος αέρας δεν επιτρέπεται να διοχετεύεται ούτε σε καπνοδόχο βρισκόμενη σε λειτουργία, από την οποία εξέρχεται καπνός ή καυσαέρια ούτε σε αγωγό, ο οποίος χρησιμεύει για την εξαέρωση χώρων με εστίες φωτιάς.

Κατά την απαγωγή του ακάθαρτου αέρα πρέπει να τηρούνται οι υπηρεσιακές και νομικές προδιαγραφές (π.χ. εθνικές πολεοδομικές διατάξεις).

Για τη διοχέτευση του ακάθαρτου αέρα σε καπνοδόχους για την έξοδο καπνού ή καυσαερίων, οι οποίες βρίσκονται εκτός λειτουργίας, απαιτείται η συγκατάθεση του αρμόδιου εργοδηγού καπνοδοχοκαθαριστών.

Κατά τη λειτουργία απορρόφησης ακάθαρτου αέρα μέσω του απορροφητήρα κουζίνας και την ταυτόχρονη λειτουργία εγκαταστάσεων πυράς, των οποίων ο καπνός πρέπει να εξέρχεται μέσω καπνοδόχου (όπως π.χ. συσκευές θέρμανσης με αέριο, πετρέλαιο ή κάρβουνο, θερμοσίφωνα, συσκευές θέρμανσης νερού) πρέπει να λαμβάνονται μέτρα παροχής επαρκούς ποσότητας αέρα, η οποία απαιτείται για την καύση στις εστίες πυράς.

Ακίνδυνη λειτουργία είναι δυνατή μόνον, όταν η υποπίεση στον χώρο φωτιάς δεν υπερβεί τα 4 Pa (0,04 mbar).

Αυτό μπορεί να επιτευχθεί, όταν χάρη σε ανοίγματα που δεν κλείνουν, π.χ. σε πόρτες, παράθυρα και σε συνδυασμό με πλαίσιο εντοιχισμού εισόδου/εξόδου αέρα ή χάρη σε άλλα τεχνικά μέτρα, όπως αμοιβαία ασφάλιση ή παρόμοια, ο αέρας καύσης μπορεί να εισρέει κατόπιν ανεμπόδιστα.

Σε μη επαρκή αέρα παροχής υφίσταται κίνδυνος δηλητηρίασης από επαναρροφώμενα αέρια καύσης.

Μόνο με πλαίσιο εντοιχισμού εισόδου/εξόδου αέρα δεν διασφαλίζεται η τήρηση της οριακής τιμής.

Σημείωση: Για την εκτίμηση πρέπει να λαμβάνεται πάντοτε υπόψη ο συνολικός αερισμός της κατοικίας. Για τη λειτουργία συσκευών μαγειρέματος, π.χ. σκαφοειδούς εστίας μαγειρέματος και κουζίνας αερίου δεν βρίσκει εφαρμογή ο κανόνας αυτός.

Αν ο απορροφητήρας κουζίνας χρησιμοποιείται στη λειτουργία ανακύκλωσης αέρα - με φίλτρο ενεργού άνθρακα -, η λειτουργία του είναι δυνατή χωρίς περιορισμό.

Σε περίπτωση που ο ακάθαρτος αέρας εξέρχεται δια του εξωτερικού τοίχου, πρέπει να χρησιμοποιείται πλαίσιο εντοιχισμού τηλεσκοπικού τύπου.

Πριν την τοποθέτηση

Ιδανική απόδοση του απορροφητήρα κουζίνας:

□ Κοντός, λείος σωλήνας απορρόφησης ακάθαρτου αέρα.
□ Κατά το δυνατόν λιγότερες γωνιακές συνδέσεις.
□ Κατά το δυνατόν σωλήνας μεγάλης διαμέτρου και μεγάλες γωνιακές συνδέσεις των σωλήνων.

Η χρήση μακριών, τραχέων σωλήνων απαγωγής, πολλών γωνιών ή σωλήνων μικρότερης διαμέτρου οδηγεί σε απόκλιση από την ιδανική απόδοση αέρα και ταυτόχρονα σε αύξηση των θορύβων.

□ Κυλινδρικοί σωλήνες:

Συνιστούμε εσωτερική διάμετρο 150 mm, ωστόσο τουλάχιστον 120 mm.

Οι επίπεδες δίοδοι πρέπει να έχουν εσωτερική εγκάρσια τομή ισότιμη με αυτή κυλινδρικών σωλήνων.

Δεν πρέπει να έχουν οξείες αλλαγές κατεύθυνσης.

Διάμετρος 120 mm, περ. 113 cm² Διάμετρος 150 mm, περ. 177 cm²

□ Σε περίπτωση απόκλισης της διαμέτρου των σωλήνων: Τοποθετείτε στεγανοποιητικές λωρίδες.
□ Κατά τη λειτουργία απορρόφησης ακάθαρτου αέρα φροντίζετε για την επαρκή εισροή αέρα.

Λειτουργία ανακύκλωσης αέρα

□ Με φίλτρο ενεργού άνθρακα, όταν δεν υπάρχει δυνατότητα για τη λειτουργία απορρόφησης ακάθαρτου αέρα.

⚠️ Ολόκληρο το σετ τοποθέτησης μπορείτε να το προμηθευτείτε από τα ειδικά καταστήματα.

Τους αντίστοιχους κωδικούς εξαρτημάτων θα τους βρείτε στο τέλος αυτών των οδηγιών χρήσης.

Σύνδεση σωλήνα απορρόφησης ακάθαρτου αέρα, διαμέτρου 150 mm:

□ Στερεώστε τον σωλήνα απορρόφησης ακάθαρτου αέρα απευθείας στη σύνδεση.

Σύνδεση σωλήνα απορρόφησης ακάθαρτου αέρα, διαμέτρου 120 mm:

□ Στερεώστε το στόμιο αναγωγής απευθείας στο στόμιο αέρα.

□ Στερεώστε τον σωλήνα απορρόφησης ακάθαρτου αέρα στο στόμιο αναγωγής.

Σύνδεση στο δίκτυο του ηλεκτρικού ρεύματος

Ο απορροφητήρας κουζίνας επιτρέπεται να συνδεθεί στο δίκτυο του ηλεκτρικού ρεύματος μόνον μέσω πρίζας σούκο, εγκατεστημένης σύμφωνα με τις ισχύουσες προδιαγραφές.

Η πρίζα σούκο πρέπει να είναι κατά το δυνατόν τοποθετημένη ακριβώς πίσω από την επένδυση της "καμινάδας".

Ηλεκτρολογικά χαρακτηριστικά:

Είναι καταχωρημένα στην πινακίδα τύπου που βλέπετε μετα την αφαίρεση του πλαίσιου φίλτρου – στο εσωτερικό της συσκευής –.

⚠️ Σε περίπτωση επισκευών πρέπει γενικά να απομονώνεται η συσκευή από το ρεύμα.

Μήκος του αγωγού σύνδεσης: 1,30 m.

Σε περίπτωση απαιτούμενης μονίμου σύνδεσης:

Ο απορροφητήρας κουζίνας επιτρέπεται να συνδεθεί στο δίκτυο του ηλεκτρικού ρεύματος σε κάθε περίπτωση μόνον από αδειούχο ηλεκτρολόγο που είναι καταχωρημένος στην αρμόδια υπηρεσία παροχής ηλεκτρικού ρεύματος (Δ.Ε.Η.). Από την πλευρά της εγκατάστασης πρέπει να προβλεφθεί μία διάταξη απομόνωσης. Ως διατάξεις απομόνωσης ισχύουν διακόπτες με διάκενο επαφής άνω των 3 mm και διακοπή σε όλους τους πόλους. Σ' αυτές ανήκουν οι διακόπτες LS και οι προστατευτικές διατάξεις.

⚠️ Αν το καλώδιο σύνδεσης αυτής της συσκευής είναι φθαρμένο, αυτό πρέπει να αντικατασταθεί από τον κατασκευαστή ή από την υπηρεσία τεχνικής εξυπηρέτησης πελατών ή από παρόμοια ειδικευμένο πρόσωπο, για να αποφεύγεται ο κίνδυνος. Αυτός ο απορροφητήρας κουζίνας ανταποκρίνεται στις διατάξεις της ΕΚ περί αντιπαρασιτικών συστημάτων.

Πριν την τοποθέτηση

Προετοιμασία του τοίχου

□ Ο τοίχος πρέπει να είναι επίπεδος και κάθετος.
□ Η σταθερότητα των οὐπατ πρέπει να είναι εξασφαλισμένη.

Βάρος σε kg

Ακάθαρτος αέρας	Ανακυκλωμένος αέρας
30,0 32,0

Επιφυλασσόμεθα για αλλαγές κατασκευής στα πλαίσια της τεχνικής προόδου.

Ρύθμιση από τη λειτουργία απορρόφησης ακάθαρτου αέρα στη λειτουργία ανακύκλωσης αέρα

Ρύθμιση του ηλεκτρονικού συστήματος ελέγχου στη λειτουργία ανακύκλωσης αέρα:

□ Ο απορροφητήρας είναι ρυθμισμένος από το εργοστάσιο στη λειτουργία απορρόφησης ακάθαρτου αέρα.
Ο απορροφητήρας πρέπει να έχει συνδεθεί και να βρίσκεται εκτός λειτουργίας.

1. Πατήστε το πλήκτρο 0 και κρατήστε το.
2. Ενώ είναι αναμμένη ή ένδειξη ^① , πατήστε επιπλέον το πλήκτρο ^② , μέχρι ν' ανάψει η ένδειξη ^③ . Αφήστε κατόπιν το πλήκτρο ελεύθερο.
   □ Η ἐνδειξη ζ σβήνει μετά από λίγο χρόνο. Το ηλεκτρονικό σύστημα ελέγχου ρυθμίστηκε στη λειτουργία ανακύκλωσης αέρα.
   □ Επαναλαμβάνοντας τα βήματα 1 και 2, το ηλεκτρονικό σύστημα ελέγχου ρυθμίζεται πάλι στη λειτουργία απορρόφησης ακάθαρτου αέρα (ἐνδειξη =).

Τοποθέτηση

Ο απορροφητήρας κουζίνας προορίζεται για την τοποθέτηση σε τοίχο της κουζίνας.

1. Αφαιρέστε το φίλτρο λιπών (βλ. στις Οδηγίες χρήσης).

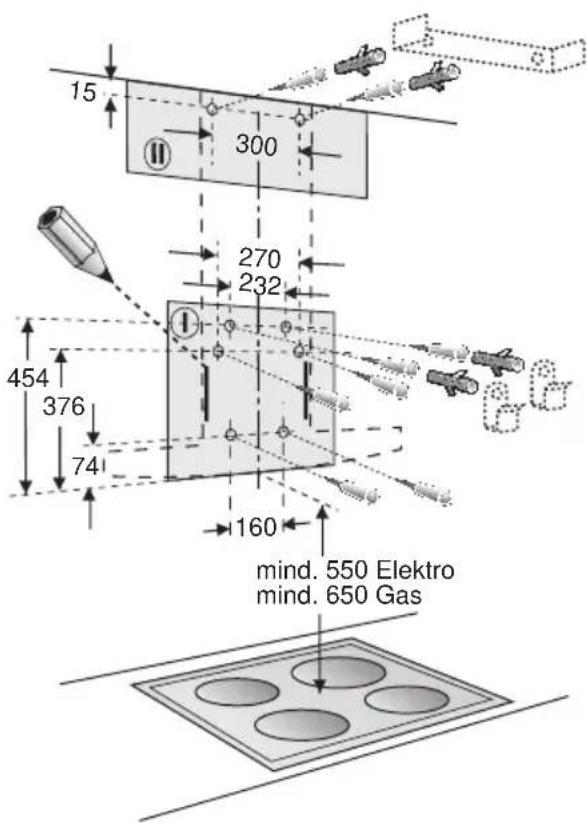

2. Σχεδιάστε στον τοίχο από το ταβάνι μέχρι την κάτω άκρη του απορροφητήρα μία κεντρική γραμμή.
3. Με τη βοήθεια του χναριού χαράξτε στον τοίχο τις θέσεις για τις βίδες και, για διευκόλυνση στο κρέμασμα, το περίγραμμα της περιοχής ανάρτησης.

⚠️ Προσέξτε την ελάχιστη απόσταση μεταξύ εστιών και απορροφητήρα κουζίνας των 550 mm στην περίπτωση ηλεκτρικών εστιών ή αντίστοιχα των 650 mm στην περίπτωση εστιών αερίου. Η κάτω άκρη του χναριού ανταποκρίνεται στην κάτω του απορροφητήρα.
4. Ανοίξτε 2 τρύπες για την πάνω και 2 τρύπες για την κάτω γωνιά συγκράτησης με διάμετρο 8 mm και τοποθετήστε μέσα σ' αυτές οὐπατ πρόσωπο με πρόσωπο με τον τοίχο.

Υπόδειξη: Προσέξτε τα μέρη ειδικών εξαρτημάτων, τα οποία πρέπει ενδεχομένως να τοποθετηθούν.

1. Βιδώστε τις πάνω και τις δύο κάτω γωνιές συγκράτησης.

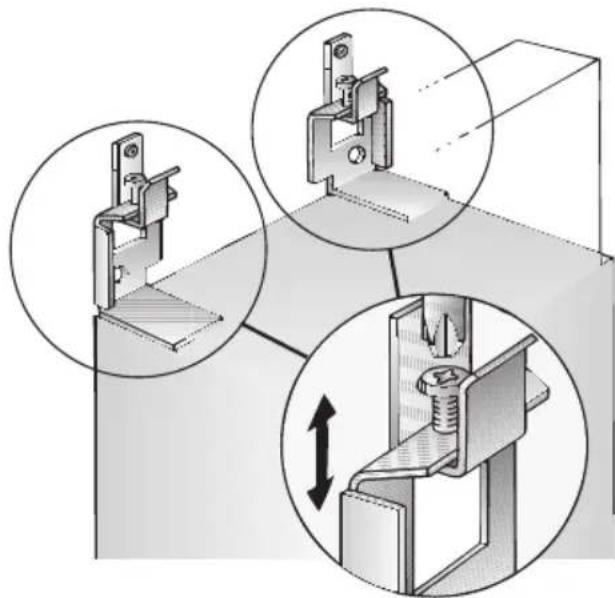

1. Κρεμάστε τον απορροφητήρα. Ευθυγραμμίστε τον στο ύψος και στην οριζόντια θέση με τις βίδες ρύθμισης. . ⚠️ Εξετάστε αν οι 4 κάτω τρύπες στερέωσης είναι σωστά σχεδιασμένες, ενδεχομένως τις σχεδιάζετε εκ νέου.

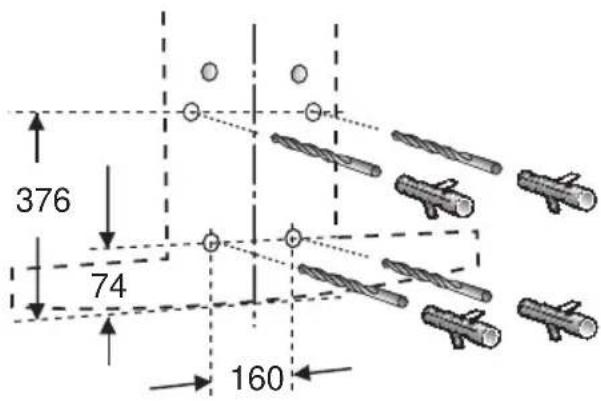

1. Πάρτε τον απορροφητήρα κουζίνας. Ανοίξτε τις 4 κάτω τρύπες στερέωσης με διάμετρο 8 mm και τοποθετήστε μέσα σ' αυτές τα οὐπατ πρόσωπο με πρόσωπο με τον τοίχο. πρόσωπο με τον τοίχο.

1. Κρεμάστε τον απορροφητήρα και βιδώστε τον με τις υπόλοιπες 4 βίδες.
2. Κολλήστε επάνω στο προστατευτικό πλέγμα από ένα προστατευτικό, λεπτό πλαστικό φύλλο πάνω από τις τρύπες των 2 κάτω βιδών στερέωσης.

1. Κάνετε τη σύνδεση του σωλήνα.

2. Κάνετε την ηλεκτρική σύνδεση.

3. Αφαιρέστε το προστατευτικό, λεπτό πλαστικό φύλλο και από τις δύο επενδύσεις της "καμινάδας".

⚠️ Αποφεύγετε ζημιές των ευαισθήτων επιφανειών.

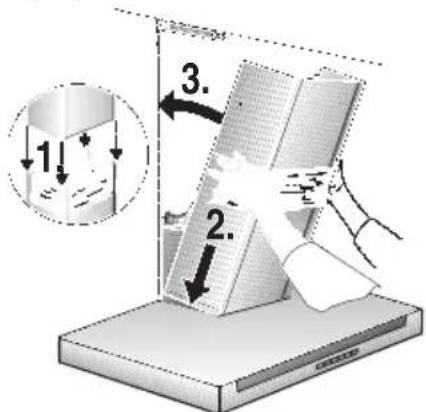

1. Ωθήστε την πάνω επένδυση της "καμινάδας" (σχισμές προς τα κάτω) μέσα στην κάτω επένδυση της "καμινάδας", ώστε να τοποθετηθεί η πάνω επένδυση μέσα στην κάτω.

⚠️ Αποφεύγετε τις αμυχές κατά την τοποθέτηση των επενδύσεων τη μία μέσα στην άλλη, βάζοντας π.χ. το χνάρι τοποθέτησης ως προστασία πάνω από την άκρη της κάτω επένδυσης της "καμινάδας".

1. Τοποθετήστε ολόκληρη την επένδυση της "καμινάδας" λοξά και στρέψτε την προς τα πίσω.

1. Τραβήξτε την πάνω επένδυση της "καμινάδας" προσεκτικά προς τα πάνω και βιδώστε την με 2 βίδες στα πλάγια στις γωνιές συγκράτησης.

1. Επανατοποθετήστε το φίλτρο λιπών (βλ. στις Οδηγίες χρήσης).

Notizen

		Z5114X5
		351210
