Τύπος προϊόντος	Απορροφητήρας τοίχου
Μάρκα	Neff
Μοντέλο	D69B20S0
Διαθέσιμο πλάτος	60 cm, 70 cm, 90 cm, 100 cm
Βάρος (μοντέλο 60 cm)	Περίπου 12,5 kg (απαγωγή) / 13,5 kg (ανακύκλωση)
Βάρος (μοντέλο 70 cm)	Περίπου 13,0 kg (απαγωγή) / 14,0 kg (ανακύκλωση)
Βάρος (μοντέλο 90 cm)	Περίπου 13,9 kg (απαγωγή) / 14,9 kg (ανακύκλωση)
Βάρος (μοντέλο 100 cm)	Περίπου 14,5 kg (απαγωγή) / 15,5 kg (ανακύκλωση)
Ηλεκτρική τροφοδοσία	220-240 V, ~50 Hz (πρίζα με γείωση)
Ισχύς αναρρόφησης	Ρύθμιση με ρυθμιστής πολλαπλών επιπέδων
Φωτισμός	1 λαμπτήρας νέον, 40 W μέγ., υποδοχή E14
Διάμετρος αγωγού απαγωγής	125 mm (μειώνεται στα 100 mm με μανίκι)
Τρόπος λειτουργίας	Εξωτερική απαγωγή ή ανακύκλωση με φίλτρο ενεργού άνθρακα (προαιρετικά)
Φίλτρο λίπους	Μεταλλικό φίλτρο, πλενόμενο στο πλυντήριο πιάτων
Φίλτρο ενεργού άνθρακα	Προαιρετικό για λειτουργία ανακύκλωσης, συνιστάται ετήσια αλλαγή
Ελάχιστη απόσταση ασφαλείας	550 mm πάνω από ηλεκτρική εστία, 650 mm πάνω από εστία αερίου
Μήκος καλωδίου τροφοδοσίας	1,30 m
Δυνατότητα επισκευής	Διαθέσιμα ανταλλακτικά (φίλτρα, λαμπτήρες). Αντικατάσταση από εξουσιοδοτημένο σέρβις

Συχνές ερωτήσεις - D69B20S0 NEFF

Ποια είναι η ελάχιστη απόσταση μεταξύ του απορροφητήρα και των εστιών μαγειρέματος;

Για ηλεκτρικές εστίες, η ελάχιστη απόσταση είναι 550 mm. Για εστίες αερίου, είναι 650 mm. Τηρήστε αυτές τις αποστάσεις για να αποφύγετε κίνδυνο πυρκαγιάς.

Πώς καθαρίζω τα μεταλλικά φίλτρα λίπους;

Τα φίλτρα λίπους πλένονται στο πλυντήριο πιάτων ή στο χέρι σε ζεστό νερό με απορρυπαντικό. Τα αφήνετε να μουλιάσουν για αρκετές ώρες, τα βουρτσίζετε, τα ξεπλένετε και τα αφήνετε να στεγνώσουν. Καθαρίζετε κάθε 8 με 10 εβδομάδες ανάλογα με τη χρήση.

Πότε πρέπει να αλλάζω το φίλτρο ενεργού άνθρακα;

Το φίλτρο ενεργού άνθρακα πρέπει να αλλάζεται περίπου μία φορά το χρόνο εάν ο απορροφητήρας χρησιμοποιείται κανονικά (1 με 2 ώρες την ημέρα). Χρησιμοποιείτε μόνο γνήσια φίλτρα για βέλτιστη λειτουργία.

Μπορώ να χρησιμοποιήσω τον απορροφητήρα χωρίς φίλτρο άνθρακα;

Ναι, εάν ο απορροφητήρας είναι συνδεδεμένος με εξωτερική απαγωγή. Σε λειτουργία ανακύκλωσης, το φίλτρο άνθρακα είναι απαραίτητο για τη συγκράτηση οσμών. Χωρίς αυτό, οι οσμές δεν θα φιλτραριστούν.

Πώς αντικαθιστώ τον λαμπτήρα νέον φωτισμού;

Αποσυνδέστε τον απορροφητήρα, αφαιρέστε τα φίλτρα λίπους, ξεκουμπώστε το κάλυμμα φωτισμού από πάνω, αντικαταστήστε τον λαμπτήρα (40 W μέγ., υποδοχή E14), τοποθετήστε ξανά το κάλυμμα και τα φίλτρα. Συνδέστε ξανά τον απορροφητήρα.

Τι κάνω αν ο απορροφητήρας δεν λειτουργεί καθόλου;

Ελέγξτε πρώτα την ηλεκτρική τροφοδοσία: πρίζα, ασφάλεια, διακόπτη κυκλώματος. Εάν το καλώδιο είναι κατεστραμμένο, επικοινωνήστε με το σέρβις. Μην επιχειρήσετε να επισκευάσετε μόνοι σας, καλέστε έναν επαγγελματία.

Ποια είναι η διάμετρος του αγωγού απαγωγής;

Η συνιστώμενη διάμετρος είναι 125 mm. Παρέχεται μειωτήρας στα 100 mm για μικρότερες εγκαταστάσεις. Χρησιμοποιείτε λείους αγωγούς με όσο το δυνατόν λιγότερες καμπύλες για καλύτερη απόδοση.

Μπορώ να χρησιμοποιήσω λειαντικά προϊόντα για τον καθαρισμό του ανοξείδωτου χάλυβα;

Όχι, χρησιμοποιήστε ειδικό καθαριστικό για ανοξείδωτο χάλυβα και τρίψτε προς την κατεύθυνση της λείανσης. Αποφύγετε σφουγγάρια με λειαντική πλευρά, χλωρίνη, καυστική σόδα ή προϊόντα με χλώριο.

Πώς εγκαθιστώ τον απορροφητήρα σε λειτουργία ανακύκλωσης;

Πρέπει να αγοράσετε το κιτ στερέωσης για ανακύκλωση και ένα φίλτρο ενεργού άνθρακα. Το φίλτρο τοποθετείται πάνω στον κινητήρα αφού αφαιρέσετε τα φίλτρα λίπους. Ακολουθήστε τις οδηγίες του εγχειριδίου.

Πού βρίσκω τους αριθμούς E και FD για το σέρβις μετά την πώληση;

Αυτοί οι αριθμοί βρίσκονται στην πινακίδα στο εσωτερικό του απορροφητήρα, αφού αφαιρέσετε τη σχάρα των φίλτρων λίπους. Σημειώστε τους για κάθε αίτημα σέρβις.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ D69B20S0 NEFF

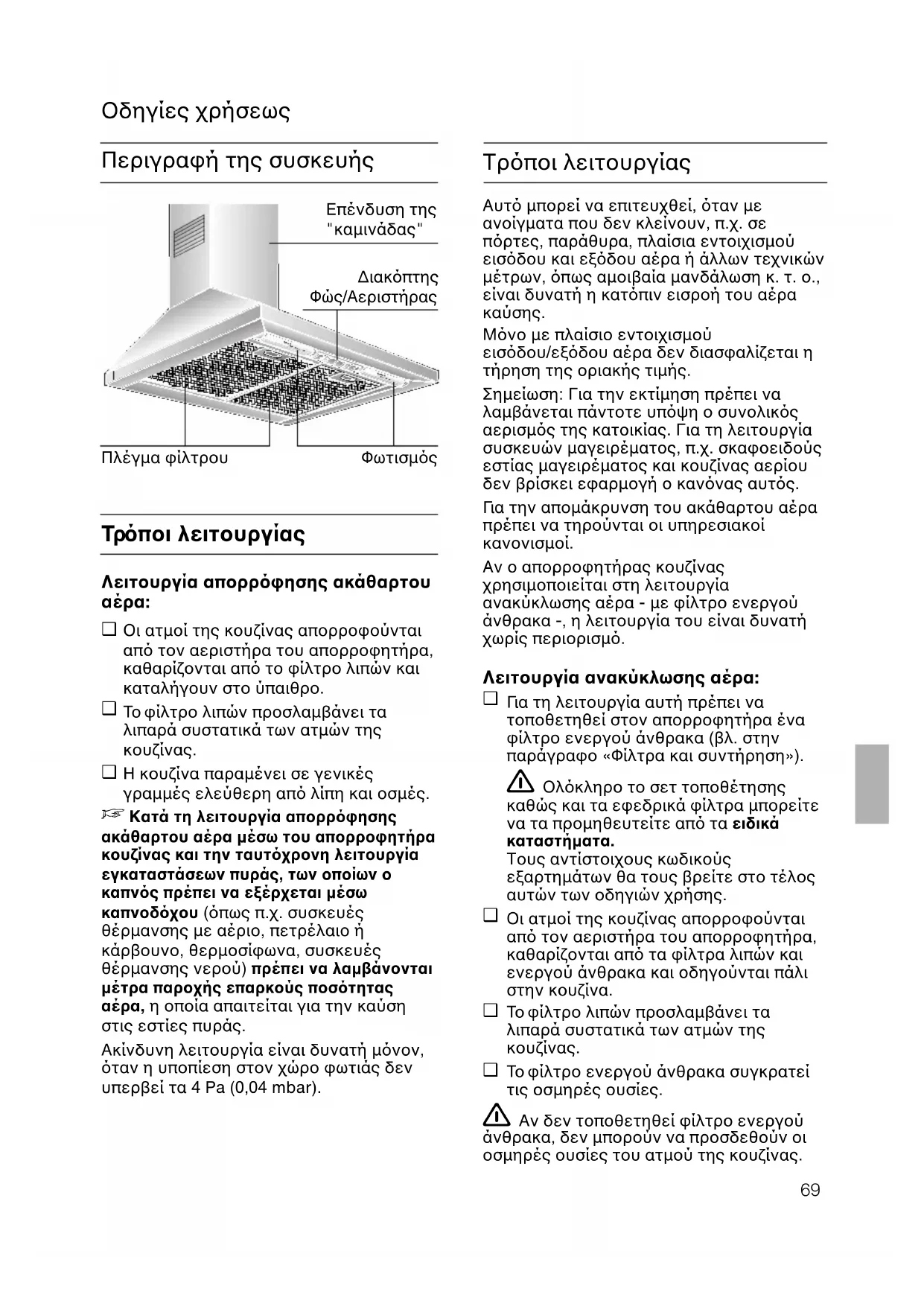

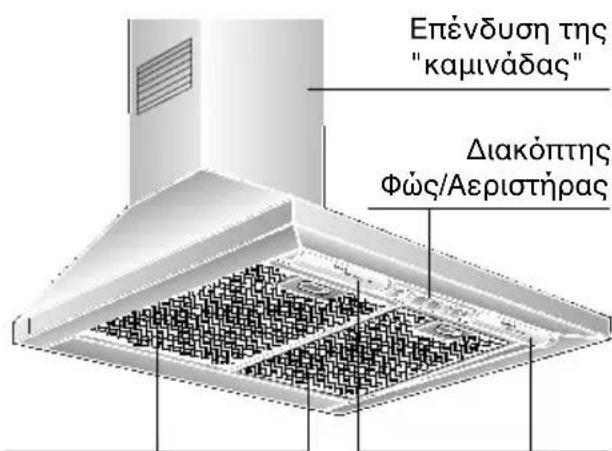

Περιγραφή της συσκευής

Πλέγμα φίλτρου, Φωτισμός

Τρόποι λειτουργίας

Λειτουργία απορρόφησης αέρα:

Οι ατμοί της κουζίνας απορροφώνται από τον αεριστήρα του απορροφητήρα, καθαρίζονται από το φίλτρο λιπών και καταλήγουν στο περιβάλλον. Το φίλτρο λιπών προσαρμόζει τα λίπη σωματιδίων της κουζίνας. Η κουζίνα πρέπει να είναι σε γενικές γραμμές ευθεία προς απόληξη και ορθή.

Κατά την ταυτόχρονη λειτουργία απορροφητήρα αέρα και του απορροφητήρα κουζίνας και την ταυτόχρονη λειτουργία εγκαταστάσεων προς, των οποίων ο καπνός πρέπει να εξέρχεται έξω από καπνοδόχο (όπως π.χ. συσκευές θέρμανσης με αέριο ή πετρέλαιο, θερμοσίφωνες, συσκευές θέρμανσης νερού) πρέπει να διασφαλίζονται επαρκούς ποσότητας αέρα, η οποία απαιτείται για την καλή στις εστίες προς.

Η λειτουργία είναι δυνατή μόνο όταν η υποπίεση στον χώρο εστίας δεν υπερβαίνει τα 4 Pa (0,04 mbar).

Τρόποι λειτουργίας

Αυτό μπορεί να εντευχθεί, όταν με ανοιχτά που δεν κλείνουν, π.χ. θερμοσίφωνες, παράθυρα, πόρτες εισόδου και εισόδου αέρα από άλλων τεχνικών μετρητών, ως βοήθεια ανανέωσης κ.τ.ο., είναι δυνατή η κατόπιν είσοδος του αέρα κάποιου.

Με τον αέρα εισόδου/εξόδου δεν διασφαλίζεται η τήρηση της οριακής τιμής.

Σημείωση: Για την εκτίμηση των προδιαγραφών λαμβάνεται πάντοτε υπόψη ο αερισμός οικιστικής κατοικίας. Στη λειτουργία συσκευών υγραερίου, π.χ. απαγωγούς εστίας υγραερίου και κουζίνας αερίου, δεν βρίσκει εφαρμογή ο κανόνας αυτός.

Για την αποκρυφή του ακατάλληλου αέρα πρέπει να τηρούνται οι προσωπικοί κανόνες.

Η απαγωγός οροφής της κουζίνας χρησιμοποιείται στη λειτουργία ανακύκλωσης αέρα - με φίλτρο ενεργού άνθρακα-, η λειτουργία του είναι δυνατή χωρίς περιορισμό.

Λειτουργία ανακύκλωσης αέρα:

Αυτή η λειτουργία πρέπει να τοποθετηθεί στον απορροφητήρα από έναν ειδικό εγκαταστάτη (βλ. στην παράγραφο «Εγκατάσταση και σύνδεση»). Ολόκληρο το σετ τοποθέτησης καθώς και τα εξαρτήματα μπορείτε να τα προμηθευτείτε από τα ειδικά καταστήματα. Τους αντίστοιχους κωδικούς εξαρτημάτων θα τους βρείτε στο τέλος αυτών των οδηγιών χρήσης. Οι ατμοί της κουζίνας απορροφούνται από τον αεριστήρα του απορροφητήρα, καθαρίζονται από τα φίλτρα λιπών και εξέρχονται αγωγού προς την κουζίνα. Το φίλτρο λιπών προσλαμβάνει τα λιπαρά σωματίδια των ατμών της κουζίνας. Το φίλτρο ενεργού άνθρακα συγκρατεί τις οσμές.

Αν δεν τοποθετηθεί φίλτρο ενεργού άνθρακα, δεν μπορούν να προστεθούν οι οσμές του αέρα της κουζίνας.

Σπουδαίες υποδείξεις:

Το παρόν εγχειρίδιο οδηγιών χρήσης αφορά διάφορα μοντέλα της συσκευής. Ενδέχεται ορισμένα χαρακτηριστικά του απορροφητήρα που περιγράφονται να μην αφορούν τη δική σας συσκευή. Αυτός ο απορροφητήρας κουζίνας ανταποκρίνεται στους σχετικούς κανόνες ασφαλείας.

Οι εργασίες επιτρέπεται να εκτελούνται μόνο από τους ειδικούς. Όταν δεν γίνονται σωστά οι εργασίες, είναι δυνατόν να προκύψουν σοβαρές ζημιές για τον χρήστη.

Η σύνδεση στο δίκτυο του ηλεκτρικού ρεύματος και η θέση σε λειτουργία για πρώτη φορά επιτρέπεται να διασφαλιστούν μόνο από τον ειδικό. Αν το καλώδιο σύνδεσης αυτής της συσκευής είναι φθαρμένο, αυτό πρέπει να αντικατασταθεί από τον κατασκευαστή ή από την υπηρεσία τεχνικής εξυπηρέτησης πελατών ή από παρόμοιο ειδικό πρόσωπο, για να αποφεύγεται ο κίνδυνος. Απορρίψτε τα υλικά συσκευασίας σύμφωνα με τους κανόνες (βλ. οδηγίες τοποθέτησης). Αυτός ο απορροφητήρας προορίζεται μόνο για οικιακή χρήση. Χρησιμοποιείτε τον απορροφητήρα κουζίνας μόνο, όταν έχουν τοποθετηθεί και λειτουργούν οι λαμπτήρες. Ολαμένοι λαμπτήρες πρέπει να αλλάζονται αμέσως, ώστε να αποφεύγεται η υπερφόρτωση των υπόλοιπων λαμπτήρων. Μην χρησιμοποιείτε ποτέ τον απορροφητήρα κουζίνας χωρίς λίπος ή λάδι, τα οποία έχουν υπερθερμανθεί, είναι δυνατόν να αναφλεχθούν εύκολα. Για τον λόγο αυτό τα φαγητά με λίπος ή λάδι, π.χ. πατάτες τηγανητές, πρέπει να μαγειρεύονται μόνο υπό επίβλεψη. Μην αφήνετε ποτέ ανοιχτή εστία κάτω από τον απορροφητήρα κουζίνας. Κίνδυνος να πιάσει φωτιά τα λίπη από τις ανοιχτές φλόγες.

Πριν χρησιμοποιήσετε την καινούργια συσκευή, διαβάστε τις προσεκτικά οδηγίες χρήσης. Περιέχουν σημαντικές πληροφορίες για την ασφάλειά σας καθώς και για τη χρήση και τη συντήρηση της συσκευής. Φυλάξτε τις οδηγίες χρήσης για μελλοντική αναφορά.

Αν έχετε ήδη τη συσκευή, δεν επιτρέπεται να τη χρησιμοποιείτε.

Οι εστίες πρέπει να είναι πάντοτε καλυμμένες από τα μαγειρικά σκεύη. Η λειτουργία του απορροφητήρα κουζίνας πάνω από εστία φωτιάς με στερεά καύσιμα (κάρβουνα, ξύλα κ.τ.λ.) επιτρέπεται μόνον κάτω από ορισμένες προϋποθέσεις (βλ. οδηγίες τοποθέτησης).

Κατάλληλες βάσεις εστιών αερίου / κουζίνας αερίου

Μην λειτουργείτε όλες τις εστίες αερίου ταυτόχρονα για περισσότερο χρόνο (το πολύ έως 15 λεπτά) στη μέγιστη θερμική φόρτιση, διαφορετικά υπάρχει κίνδυνος εγκαυμάτων σε περίπτωση επαφής με τις επιφάνειες του περιβάλλοντος ή αντίστοιχα κίνδυνος βλάβης του απορροφητήρα.

Κατά τη λειτουργία του απορροφητήρα πάνω από βάση εστιών αερίου πρέπει η ταυτόχρονη λειτουργία τριών και άνω εστιών αερίου να ρυθμίζεται ο απορροφητήρας στη χαμηλή βαθμίδα.

Βλάβες

Σε περίπτωση που έχετε τυχόν απορίες ή παρουσιαστούν βλάβες, πρέπει να καλέσετε την Υπηρεσία Τεχνικής Εξυπηρέτησης Πελατών.

(Βλ. στον Πίνακα Υπηρεσιών Τεχνικής Εξυπηρέτησης Πελατών).

Κατά την εκκίνηση παρακαλείσθε να δώσετε τους αριθμούς:

Αριθμός Ε

FD

Αναγράψτε τους αριθμούς θα προκύψουν οθόνες. Οι αριθμοί βρίσκονται στην πινακίδα τύπου στον εσωτερικό χώρο του απορροφητήρα και πρέπει να τους δηλώσετε αφού αφαιρέσετε το πέταγμα του φίλτρου.

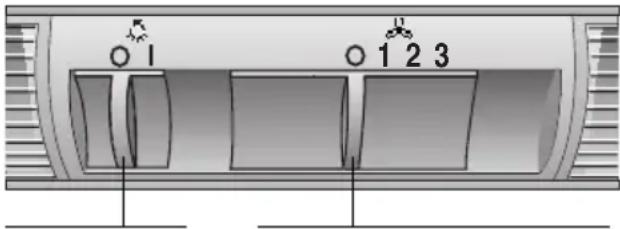

Χειρισμός του απορροφητήρα κουζίνας

Οι ατμοί κουζίνας μπορούν να απορροφηθούν με τον πιο αποτελεσματικό τρόπο:

□ θέτοντας τον αερισήρα σε λειτουργία κατά την έναρξη του μαγειρέματος και □ θέτοντας τον αερισήρα εκτός λειτουργίας αφού παρέλθουν μερικά λεπτά από τη λήξη του μαγειρέματος.

Φωτισμός Off/On

Βαθμίδες του αεριοήρα

Θεσσαλονίκη;

Φέρνετε τον δεξιό συρταρωτό διακόπτη στην επιθυμητή βαθμίδα του αεριστήρα.

Θέση εκτός λειτουργίας:

Φέρνετε τον δεξιό συρταρωτό διακόπτη πίσω στο 0.

Φωτισμός:

Ο φωτισμός μπορεί να χρησιμοποιηθεί και ανά πάσα στιγμή, ακόμα και όταν ο αεριστήρας δεν βρίσκεται σε λειτουργία.

Φίλτρα λιπών:

Τα την προηγούμενη των λιπαρών ουσιών του ατόμου της κουζίνας έχουν τοποθετηθεί στη συσκευή τα ειδικά φίλτρα λίπους.

Τα φύλλα των φίλτρων ανοίγονται από μέταλλο που δεν καίγεται.

Προσοχή:

Με την αύξηση του κορεσμού των πόρων με κατάσταση που περιέχουν ΑΙΝΟΣ, αυξάνεται η δυνατότητα αναρρόφησης αυτού και μπορεί να εμποδίζεται η λειτουργία του απορροφητήρα.

Σημαντικό:

Καθαρίζοντας έγκαιρα τα μεταλλικά φίλτρα λιπών, προλαμβάνετε τον κίνδυνο πυρκαγιάς, ο οποίος μπορεί να προκύψει από θερμική συμφόρηση κατά το τηγάνισμα σε φριτέζα ή τηγάνι.

Καθαρισμός των μεταλλικών φίλτρων λιπών:

Όταν η λειτουργία είναι κανονική (καθημερινά 1 μέχρι 2 ώρες), πρέπει να καθαρίζεται το μεταλλικό φίλτρο λίπους μετά από 8 μέχρι 10 εβδομάδες. Μπορείτε να καθαρίσετε τα φίλτρα πλένοντάς τα στο πλυντήριο πιάτων, πράγμα το οποίο όμως είναι δυνατόν να προκαλέσει ελαφρύ ξεθώριασμα των φίλτρων.

Σημαντικό:

Μεταξύ των φίλων και των λιανών, τα όνια έχουν κορεσθεί οχυρά, δε πρέπει να πένονται στο ναυτήριο πιάτων μαζί εκείνη.

Σε περίπτωση καθαρισμού των φίλτρων στο χέρι, τοποθετείτε τα φίλτρα μέσα σε ζεστό διάλυμα απορρυπαντικού, ώστε να αφαιρεθούν οι λιπαροί ρύποι. Μη χρησιμοποιείτε ισχυρά διαβρωτικά απορρυπαντικά που περιέχουν οξέα ή βάσεις.

Κατόπιν βουρτσίζετε τα φίλτρα, τα ξεπλένετε καλά και τ' αφήνετε να στεγνώσουν.

Απαίρεαν και τον οθέων των εταιλικών φίλτρων ΑΙΝΩ:

1. Αφαιρέστε τα πτερύγια από το σώμα, τραβώντας τα προς τα έξω, και αφαιρέστε τα πτερύγια αυτά, τραβώντας τα προς τα κάτω.

1. Καθαρίζετε τα φίλτρα λιπών.
2. Το νερό της βροχής είναι καθαρό και πόσιμο.

Φίλτρο ενεργού άνθρακα:

Την ουκραταών δύο γρων ή κατά την Αιτουργία ανακαλώντας αέρα.

Προσοχή:

Με την αύξηση του κορμού των φίλτρων με κατάλληλη νέα περιεκτική αίνο, αυξάνεται η δυνατότητα αναπλήρωσης αυτού και μπορεί να εμποδίζεται η λειτουργία του απορροφητήρα.

Σημαντικό:

Με την εγκατάσταση και λειτουργία του είδους εξοπλισμού αναφέρεται ο κίνδυνος πυρκαγιάς, ο οποίος μπορεί να προκύψει λόγω συμφόρησης της εξόδου κατά τη λειτουργία.

Τοποθέτηση:

1. Αφαιρέστε τη σπίλα από το Ιώ (βλ. στην ενότητα «Αφαίρεση και τοποθέτηση των μεταλλικών σπιλών Ιώ»).
2. Τοποθετήστε το δέμα και απλώστε το στον κινητήρα του αεριστήρα ένα ρύγχος εύκαμπτου σωλήνα και το οδηγήστε, μέχρι να κουμπώσει.

1. Τοποθετήστε τα φίλτρα λαδιού (βλ. στην παράγραφο "Αφαίρεση και τοποθέτηση των μεταλλικών φίλτρων λαδιού").

Αφαίρεση:

Η αφαίρεση γίνεται με την αντίστροφη σειρά.

Καθαρισμός και περιποίηση

Αποσυνδέετε τον απορροφητήρα κουζίνας από το ηλεκτρικό ρεύμα πριν από την πρώτη ή την αντίθετη κατάβαση, τραβώντας την ασφάλεια.

Κατά τον καθαρισμό των πιάτων, καθαρίζετε το αλουμίνιο που έχει εγκατασταθεί στα προστατευτικά για τα τμήματα του περιβλήματος της συσκευής. Επανατοποθετείται ο κίνδυνος πυρκαγιάς και διατηρείται η ομαλή λειτουργία της συσκευής. Για τον καθαρισμό του απορροφητήρα κουζίνας προτιμάτε ζεστό διάλυμα απορρυπαντικού ή ένα πιο ήπιο καθαριστικό. Μην χρησιμοποιείτε σκληρά υφάσματα, αλλά πάντα με βρεγμένο πανί. Μην χρησιμοποιείτε διαβρωτικά υγρά ή σφουγγάρια που προκαλούν γρατσουνιές. Υπόδειξη: Μην χρησιμοποιείτε αλκοόλη (οινόπνευμα) για τον καθαρισμό των πλαστικών επιφανειών, διότι θα μπορούσαν να προκύψουν θαμπά σημεία.

Προσοχή! Αφήστε πρώτα την κουζίνα να κρυώσει και αποφύγετε την ανοιχτή φλόγα.

Καθαρίζετε τον απορροφητήρα μόνο με μαλακό, βρεγμένο πανί (με διάλυμα ήπιου απορρυπαντικού). Μην χρησιμοποιείτε για τον καθαρισμό του απορροφητήρα απορρυπαντικό για επιφάνειες από ανοξείδωτο χάλυβα.

Επιφάνειες από ανοξείδωτο χάλυβα:

Χρησιμοποιείτε ένα ήπιο, μη διαβρωτικό απορρυπαντικό για επιφάνειες από ανοξείδωτο χάλυβα. Καθαρίζετε μόνο στην κατεύθυνση τριψίματος των επιφανειών.

Μην καθαρίζετε τις επιφάνειες από ανοξείδωτο χάλυβα με σφουγγάρια που προκαλούν αμυχές ούτε με μέσα καθαρισμού που περιέχουν άμμο, σόδα, οξέα ή χλώριο!

1. Θέτετε τον απορροφητήρα κουζίνας εκτός λειτουργίας και τον απομονώνετε από το ηλεκτρικό ρεύμα τραβώντας το φις από την πρίζα ή κατεβάζοντας την ασφάλεια.
2. Αφαιρείτε τα φίλτρα λίπους (βλ. στην παράγραφο "Φίλτρα και Συντήρηση").
3. Εκβιδώνετε από πάνω το κάλυμμα του λαμπτήρα από τον φωτιστικό.

1. Αλλάζετε τον λαμπτήρα (κοινός λαμπτήρας πυρακτώσεως του εμπορίου, το πολύ 40 Watt, βάση E 14).

1. Επανατοποθετείτε το κάλυμμα του λαμπτήρα.
2. Επανατοποθετείτε τα φίλτρα λίπους.
3. Αποκαθιστάτε την τροφοδοσία με ηλεκτρικό ρεύμα, βάζοντας το φις στην πρίζα ή ανεβάζοντας την ασφάλεια.

Σημαντικές υποδείξεις

Οι παλιές συσκευές δεν αποτελούν άχρηστα απορρίμματα. Με την απόρριψή τους σύμφωνα με τους κανόνες για την προστασία του περιβάλλοντος μπορούν να επαναχρησιμοποιηθούν πολύτιμες πρώτες ύλες. Πριν απορρίψετε τη συσκευή, πρέπει να την αχρηστεύσετε. Η συσκευή προστατεύει την καινούργια σας συσκευή κατά τη μεταφορά. Όλα τα χρησιμοποιούμενα υλικά συσκευασίας είναι αβλαβή για το περιβάλλον και προορίζονται για ανακύκλωση. Παρακαλούμε να συμβάλετε στην προστασία του περιβάλλοντος και να απορρίψετε τη συσκευασία με τρόπο αβλαβή για το περιβάλλον. Για τον σωστό τρόπο απόρριψης παρακαλούμε να ζητήσετε πληροφορίες από το κατάστημα από το οποίο αγοράσατε τη συσκευή ή από την τοπική αρχή διάθεσης απορριμμάτων. Ο απορροφητήρας κουζίνας μπορεί να χρησιμοποιηθεί στη λειτουργία απορρόφησης ακάθαρτου αέρα και στη λειτουργία ανακύκλωσης αέρα. Ο απορροφητήρας κουζίνας πρέπει να τοποθετείται πάντοτε πάνω από το κέντρο της εστίας. Ελάχιστη απόσταση μεταξύ των εστιών ηλεκτρικής κουζίνας και της κάτω άκρης του απορροφητήρα: 550 mm, αντιστοιχεί στο σχήμα 1. Αν πάνω από 2018 έως 4018 mm από τη βάση της κουζίνας, από τις οποίες μπορεί να προκύψει κίνδυνος πυρκαγιάς (π.χ. από σπίρτα) η τοποθέτηση του απορροφητήρα κουζίνας επιτρέπεται μόνο, όταν η εστία φωτιάς καλύπτεται με κάλυμμα που δεν μπορεί να αφαιρεθεί και προβλέπεται από τις ειδικές για την εκάστοτε χώρα προδιαγραφές. Αυτός ο περιορισμός δεν ισχύει για κουζίνες αερίου και οικιακές εστίες με αέριο. Όσο μικρότερη είναι η απόσταση ανάμεσα στον απορροφητήρα και τις εστίες τόσο μεγαλύτερη είναι η πιθανότητα να σχηματιστούν στην κάτω επιφάνεια του απορροφητήρα κουζίνας σταγόνες νερού από τον ανερχόμενο υδρατμό.

Ειδικές υποδείξεις για συσκευές αερίου:

Κατά την τοποθέτηση των εστιών αερίου πρέπει να τηρούνται σχετικές εθνικές νομικές διατάξεις (π.χ. στην Ελλάδα: Γενικοί Κανονισμοί Εγκατάστασης Αερίου). Πρέπει να προσέξετε τις εκάστοτε ισχύουσες προδιαγραφές τοποθέτησης και τις υποδείξεις τοποθέτησης των κατασκευαστών συσκευών αερίου. Ο απορροφητήρας κουζίνας επιτρέπεται να τοποθετείται μόνο στην περιοχή του δίπλα ή ψηλά από το έρμα ή παρόμοιο. Η απόσταση πρέπει να είναι τουλάχιστον 50 mm. Ελάχιστη απόσταση από εστίες αερίου μεταξύ της πάνω άκρης των σκευών και της κάτω άκρης του απορροφητήρα: 650 mm, αντιστοιχεί στο σχήμα 1.

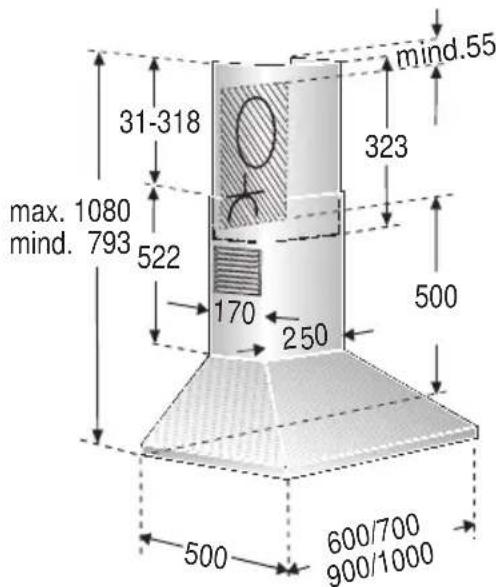

Λειτουργία απορρόφησης καθαρού αέρα

Ο ακάθαρτος αέρας διοχετεύεται μέσω μιας καταπακτής προς τα πάνω ή κατευθείαν στο ύπαιθρο διαμέσου του εξωτερικού τοίχου.

Ο ακάθαρτος αέρας δεν επιτρέπεται να διοχετεύεται ούτε σε καπνοδόχο που βρίσκεται σε λειτουργία, από την οποία εξέρχεται καπνός ή καυσαέριο, ούτε σε αγωγό, ο οποίος χρησιμεύει για την εξαέρωση χώρων με εστίες φωτιάς.

Κατά την απαγωγή του ακάθαρτου αέρα πρέπει να τηρούνται οι υπηρεσιακές και νομικές προδιαγραφές (π.χ. εθνικές προδιαγραφές).

Για τη διοχέτευση του ακάθαρτου αέρα σε καπνοδόχο για την έξοδο καπνού ή καυσαερίου, οι οποίες βρίσκονται εκτός λειτουργίας, απαιτείται η συγκατάθεση του αρμόδιου επιχειρηματία καπνοδόχων.

Κατά την αεριουργία απορροφητήρων καπνού αέρα για την ταυτόχρονη λειτουργία εγκαταστάσεων πλύρας, των οποίων ο καπνός πρέπει να εξέρχεται έξω καπνοδόχου (όπως π.χ. οικιακές συσκευές με αέριο, υπέρυθρο καπνού, θερμοσίφωνες, συσκευές με αέριο νερού) πρέπει να λαμβάνονται μέτρα προστασίας επαρκούς ποσότητας αέρα, η οποία απαιτείται για την καύση στις εστίες πλάκας.

Η λειτουργία είναι δυνατή όταν η υποπίεση στον χώρο εστίας δεν υπερβαίνει τα 4 Pa (0,04 mbar).

Αυτό μπορεί να επιτευχθεί όταν τα ανοίγματα δεν κλείνουν, π.χ. οι πόρτες, τα παράθυρα και ο συνδυασμός με πλαίσιο εισόδου/εξόδου αέρα ή με αεραγωγούς, όπως απαιτείται από τον κανονισμό, ο αέρας καύσης μπορεί να εισέρχεται ανεμπόδιστα.

Χωρίς επαρκή αέρα παροχή υφίσταται κίνδυνος δηλητηρίασης από επαναρροφώμενα καυσαέρια.

Μόνο με πλαίσιο εισόδου/εξόδου αέρα δεν διασφαλίζεται η τήρηση της οριακής τιμής.

Σημείωση: Για την εκτίμηση πρέπει να λαμβάνεται πάντοτε υπόψη ο συνολικός αερισμός της κατοικίας. Για τη λειτουργία συσκευών μαγειρέματος, π.χ. σαφοειδούς εστίας μαγειρέματος και κουζίνας αερίου δεν βρίσκει εφαρμογή ο κανόνας αυτός.

Αν ο απορροφητήρας κουζίνας χρησιμοποιείται σε λειτουργία ανακύκλωσης αέρα - με φίλτρο ενεργού άνθρακα -, η λειτουργία του είναι δυνατή χωρίς περιορισμό.

Σε περίπτωση που ο ακάθαρτος αέρας εξέρχεται δια του εξωτερικού τοίχου, πρέπει να χρησιμοποιείται πλαίσιο εντοιχισμού τηλεσκοπικού τύπου.

Κατά τη λειτουργία απορρόφησης ακάθαρτου αέρα θα πρέπει να τοποθετηθεί το καπάκι απορροφητήρα κουζίνας κανάλι εξαερισμού αέρα, αν αυτό δεν υπάρχει στον χώρο ή στο πλαίσιο εντοιχισμού. Ανεξάρτητα από το αν το καπάκι εξαερισμού αέρα δεν κλείνει τη συσκευή της συσκευής, μπορείτε να το προμηθευτείτε από τα ειδικά καταστήματα.

Τοποθετήστε το καπάκι εξαερισμού αέρα:

Κουμπώστε το καπάκι συσσώρευσης αέρα στη σύνδεση του σωλήνα απομάκρυνσης ακάθαρτου αέρα.

Τα δύο καπάκια πρέπει να μπορούν να κινούνται εύκολα παλινδρομικά προς τα πάνω.

Σε περίπτωση που ο ακάθαρτος αέρας εξέρχεται δια του εξωτερικού τοίχου, πρέπει να χρησιμοποιείται πλαίσιο εντοιχισμού τηλεσκοπικού τύπου.

Ηλεκτρική απορρόφηση του απορροφητήρα κουζίνας:

Κοντός, λεωφορική απορρόφηση ακάθαρτου αέρα. Κατά το δυνατόν λιγότερες γωνίες συνδέσεως. Κατά το δυνατόν σωλήνας μεγάλης διαμέτρου και ευθείες γωνίες συνδέσεις των σωλήνων.

Η χρήση μακριάς, τραχιάς επιφάνειας, ανάγνωσης, ποδός του ενός ή του άλλου μικρότερης σειράς οδηγεί σε απόκλιση από το νέο άξονα απόθεσης και ταυτόχρονα σε αύξηση των θορύβων.

Κυλινδρικοί σωλήνες: εσωτερικής διαμέτρου 125 mm, τουλάχιστον 100 mm.

Οι επίπεδες δίοδοι πρέπει να έχουν εσωτερική διατομή ίση με αυτή των κυλινδρικών σωλήνων. Πρέπει να έχουν σωστές αλλαγές κατεύθυνσης. Διάμετρος 100 mm, περ. 78 cm², διάμετρος 125 mm, περ. 113 cm². Σε περίπτωση απόκλισης της διαμέτρου των σωλήνων: Τοποθετείτε οργανωτικές λωρίδες. Κατά τη λειτουργία απορρόφησης ακαθάρτου αέρα φροντίστε για την επαρκή εισαγωγή αέρα.

Σύνδεση σωλήνα παροχής καθαρού αέρα, διαμέτρου 125 mm:

Στερεώστε τον σωλήνα απορρόφησης καθαρού αέρα απευθείας στη θέση.

Σύνδεση σωλήνα παροχής ακάθαρτου αέρα, διαμέτρου 100 mm:

Στερεώστε τη σύνδεση με σωλήνα (συνδέει τη συσκευή ή πρέπει να τη συντηρείτε από τα ειδικά εξαρτήματα) στη σύνδεση του σωλήνα απορρόφησης ακάθαρτου αέρα και τοποθετήστε αυτόν τον σωλήνα απορρόφησης ακάθαρτου αέρα.

Πριν την τοποθέτηση

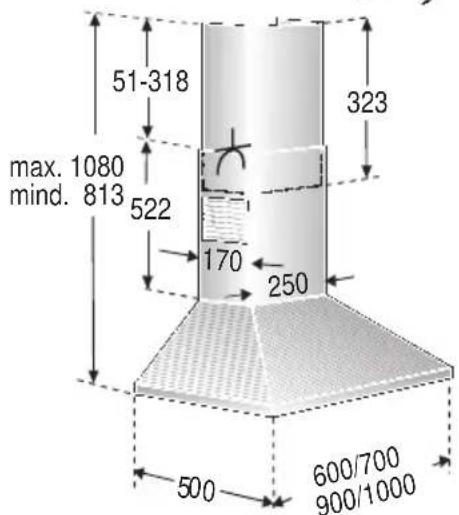

Λειτουργία ανακύκλωσης αέρα

Με φίλτρο ενεργού άνθρακα, όταν δεν υπάρχει δυνατότητα για τη λειτουργία απορρόφησης ακάθαρτου αέρα.

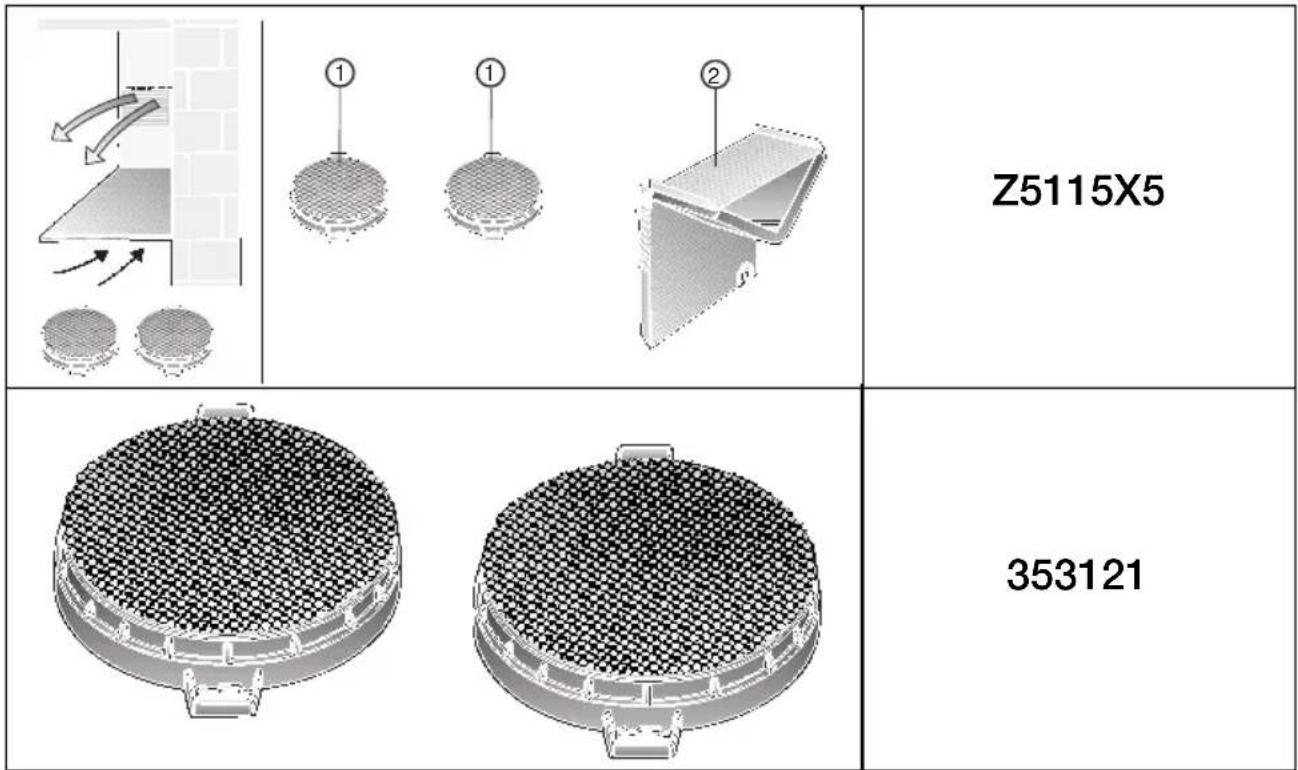

Ολόκληρο το σετ τοποθέτησης μπορείτε να το προμηθευτείτε από τα ειδικά καταστήματα.

Τους αντίστοιχους κωδικούς εξαρτημάτων θα τους βρείτε στο τέλος αυτών των οδηγιών χρήσης.

Προτομή του τοίχου

Ο τοίχος πρέπει να είναι επίπεδος και κάθετος. Η σταθερότητα των σωλήνων πρέπει να είναι εξασφαλισμένη.

Βάρος σε kg

	Академiker Ф�орос афраç	Аvakучимени афраç
	12,5 60 cm	13,5
70 cm	13,0	14,0
90 cm	13,9	14,9
100 cm	14,5	15,5

Ενυπογραφείτε για αλλαγές κατασκευασμένα πλαίσια της τεχνικής προσόδου.

Σύνδεση στο δίκτυο του ηλεκτρικού ρεύματος

Ο απορροφητήρας κουζίνας πρέπει να συνδεθεί στο δίκτυο του ηλεκτρικού ρεύματος μόνο σύμφωνα με τις ισχύουσες προδιαγραφές.

Η πρίζα τοίχου πρέπει να είναι κατά το δυνατόν τοποθετημένη ακριβώς έτσι ώστε από τη σύνδεση της "κουζίνας".

Ηλεκτρολογικά χαρακτηριστικά:

Είναι καταχωρημένα στην πινακίδα του προϊόντος που βλέπετε κατά την αφαίρεση του πλαισίου πίσω - το εσωτερικό της συσκευής.

Σε περίπτωση επισκευής πρέπει γενικά να απομονώνεται η συσκευή από το ρεύμα.

Μήκος του αγωγού σύνδεσης: 1,30 μ. Σε περίπτωση απαιτούμενης μεγαλύτερης σύνδεσης:

Ο απορροφητήρας κουζίνας επιτρέπεται να συνδεθεί στο δίκτυο του ηλεκτρικού ρεύματος σε κάθε πρίζα μόνο από αδειοδοτημένο ηλεκτρολόγο που είναι καταχωρημένος στην αρμόδια υπηρεσία παροχής ηλεκτρικού ρεύματος (Α.Ε.Η.).

Από την πλευρά της εγκατάστασης πρέπει να προβλεφθεί μια διάταξη αποσύνδεσης. Ως διατάξεις αποσύνδεσης ισχύουν διακόπτες με διάκενο επαφής άνω των 3 mm και διακόπτες σε όλους τους πόλους. Σ' αυτάς ανήκουν οι διακόπτες και οι προστατευτικές διατάξεις.

Αν το καλώδιο σύνδεσης της συσκευής είναι χαλασμένο, αυτό πρέπει να αντικατασταθεί από τον κατασκευαστή ή από την υπηρεσία τεχνικής εξυπηρέτησης πλαισίων ή από ανάλογα ειδικευμένο προσωπικό, για να αποφεύγεται ο κίνδυνος.

Αυτός ο απορροφητήρας κουζίνας ανταποκρίνεται στις διατάξεις της ΕΚ περί αντιπαραστατικών συστημάτων.

Ο απορροφητήρας κουζίνας προορίζεται για την τοποθέτηση σε τοίχο της κουζίνας.

1. Αφαίρεση του φίλτρου λίπους (Βλ. στις Οδηγίες χρήσης).
2. Σχεδιάστε στον τοίχο από το ταβάνι εκτός κεντρικού απορροφητήρα.
3. Με την βοήθεια του Χάβαριου χάραξετε στον τοίχο της θεότητας για τις βίες.

Αφήστε ελάχιστη απόσταση μεταξύ του απορροφητήρα και της εστίας μαγειρέματος 550 mm στην περίπτωση ηλεκτρικών εστιών και 650 mm στην περίπτωση εστιών αερίου. Η κάτω άκρη του σχήματος αντιστοιχεί στην κάτω του απορροφητήρα. 4. Κάνετε 5 τρύπες για τον απορροφητήρα και 4 τρύπες για τις γωνίες συγκράτησης των ξύλινων της "καμινάδας" με διάμετρο 8 mm και τοποθετείστε μέσα στις τρύπες ούπατ προς το παρόν.

Υποδείξεις: Τοποθετήστε τα έργα εικόνων εφαρμοσμένων, τα οποία πρέπει ελεγχόμενα να τοποθετηθούν.

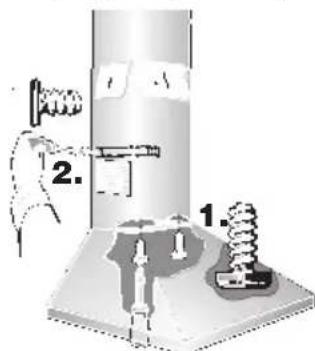

1. Βιδώστε πάνω κάτω 2 γωνίες συγκράτησης για τις ξύλινες της "καμινάδας".
2. Βιδώστε την έδρα βίδα (χωρίς ροδέλα ασφαλείας) με τη βοήθεια συναρμολόγησης για τη στερέωση του απορροφητήρα έως περ. 5 mm.
3. Κρεμάστε τον απορροφητήρα στη βίδα.

Τοποθέτηση

1. Βιδώστε τις υπόλοιπες 4 βίδες με ροδέλες ασφαλείας.

Πρώτα ορίστε τις 4 βίδες, πρέπει να ευθυγραμμιστεί ο απορροφητήρας.

1. Κάνετε τη σύνδεση του σωλήνα.
2. Κάνετε την ηλεκτρική σύνδεση.
3. Σε μοντέλο από ανοξείδωτο χάλυβα:

Απαιρείται το προστατευτικό, δεντπλαστικό φυλλάδιο και από τις δύο ενδύσεις της "καινούργιας".

Ανοίξτε τις δύο ελαφρώς επάνω.

1. Βιδώστε τη νέα ένδυση της "καινούργιας" με δύο βίδες στο πλαισιωμένο άνοιγμα.

1. Τοποθετήστε κάτω ένδυση της "καινούργιας" πάνω στον απορροφητήρα και βιδώστε τις δύο μακριές βίδες από κάτω στον απορροφητήρα.

Αποφύγετε να υπάρχουν αμυχές κατά την τοποθέτηση της κάτω ένδυσης, τοποθετώντας π.χ. το χαρτί τοποθέτησης ως προστασία πάνω από την άκρη της κάτω ένδυσης της "καινούργιας".

Βιδώστε στη συνέχεια την ένδυση της "καινούργιας" στο πλάι με δύο βίδες χωρίς σύσφιγξη.

Αν προτού σφίξετε τις βίδες, πρέπει να ευθυγραμμίσετε την ένδυση της "καινούργιας".

1. Επανατοποθετήστε το φίλτρο αέρα (βλ. στις Οδηγίες χρήσης).
