D69B20S0 - Dunstabzugshaube NEFF - Kostenlose Bedienungsanleitung

Produkttyp	Wandhaube
Marke	Neff
Modell	D69B20S0
Verfügbare Breite	60 cm, 70 cm, 90 cm, 100 cm
Gewicht (Modell 60 cm)	Ca. 12,5 kg (Abluft) / 13,5 kg (Umluft)
Gewicht (Modell 70 cm)	Ca. 13,0 kg (Abluft) / 14,0 kg (Umluft)
Gewicht (Modell 90 cm)	Ca. 13,9 kg (Abluft) / 14,9 kg (Umluft)
Gewicht (Modell 100 cm)	Ca. 14,5 kg (Abluft) / 15,5 kg (Umluft)
Stromversorgung	220-240 V, ~50 Hz (Schukostecker)
Saugleistung	Mehrstufige Schieberegelung
Beleuchtung	1 Neonröhre, max. 40 W, Fassung E14
Abluftrohrdurchmesser	125 mm (reduzierbar auf 100 mm mit Reduzierstück)
Betriebsart	Abluft oder Umluft mit Aktivkohlefilter (optional)
Fettfilter	Spülmaschinenfester Metallfilter
Aktivkohlefilter	Optional für Umluftbetrieb, jährlicher Wechsel empfohlen
Mindestsicherheitsabstand	550 mm über Elektrokochfeld, 650 mm über Gaskochfeld
Netzkabellänge	1,30 m
Reparierbarkeit	Ersatzteile verfügbar (Filter, Lampen); Austausch durch autorisierten Kundendienst

Häufig gestellte Fragen - D69B20S0 NEFF

Wie groß ist der Mindestabstand zwischen Dunstabzugshaube und Kochstellen?

Bei Elektrokochfeldern beträgt der Mindestabstand 550 mm. Bei Gaskochfeldern 650 mm. Halten Sie diese Abstände ein, um Brandgefahr zu vermeiden.

Wie reinigt man die Metallfettfilter?

Die Fettfilter können in der Spülmaschine oder von Hand in heißem Wasser mit Spülmittel gereinigt werden. Lassen Sie sie mehrere Stunden einweichen, bürsten, spülen und trocknen Sie sie. Reinigen Sie sie alle 8 bis 10 Wochen je nach Nutzung.

Wann muss der Aktivkohlefilter gewechselt werden?

Der Aktivkohlefilter sollte etwa einmal jährlich gewechselt werden, wenn die Haube normal genutzt wird (1–2 Stunden pro Tag). Verwenden Sie nur Originalfilter, um eine optimale Funktion zu gewährleisten.

Kann ich die Haube ohne Aktivkohlefilter verwenden?

Ja, wenn die Haube an eine Außenluftableitung angeschlossen ist. Im Umluftbetrieb ist der Aktivkohlefilter unerlässlich, um Gerüche zurückzuhalten. Ohne ihn werden Gerüche nicht gefiltert.

Wie tauscht man die Neonröhre der Beleuchtung aus?

Trennen Sie die Haube vom Stromnetz, entfernen Sie die Fettfilter, lösen Sie die Beleuchtungsabdeckung von oben, tauschen Sie die Lampe aus (max. 40 W, Fassung E14), setzen Sie die Abdeckung und Filter wieder ein. Schließen Sie die Haube wieder an.

Was tun, wenn die Haube gar nicht mehr funktioniert?

Überprüfen Sie zuerst die Stromversorgung: Steckdose, Sicherung, Schutzschalter. Wenn das Kabel beschädigt ist, kontaktieren Sie den Kundendienst. Versuchen Sie nicht, selbst zu reparieren, sondern beauftragen Sie einen Fachmann.

Welchen Durchmesser hat das Abluftrohr?

Der empfohlene Durchmesser beträgt 125 mm. Für kleinere Installationen wird ein Reduzierstück auf 100 mm mitgeliefert. Verwenden Sie glatte Rohre mit möglichst wenigen Bögen für eine bessere Leistung.

Kann ich Scheuermittel zur Reinigung von Edelstahl verwenden?

Nein, verwenden Sie ein spezielles Edelstahlreinigungsmittel und reiben Sie in Polierrichtung. Vermeiden Sie Scheuerschwämme, Chlorbleiche, Natronlauge oder chlorhaltige Produkte.

Wie installiere ich die Haube im Umluftbetrieb?

Sie müssen das Montageset für Umluft und einen Aktivkohlefilter kaufen. Der Filter wird nach Entfernen der Fettfilter auf dem Motor angebracht. Befolgen Sie die Anleitung in der Bedienungsanleitung.

Wo finde ich die E- und FD-Nummern für den Kundendienst?

Diese Nummern befinden sich auf dem Typenschild im Inneren der Haube, nach Entfernen des Fettfiltergitters. Notieren Sie sie für alle Kundendienstanfragen.

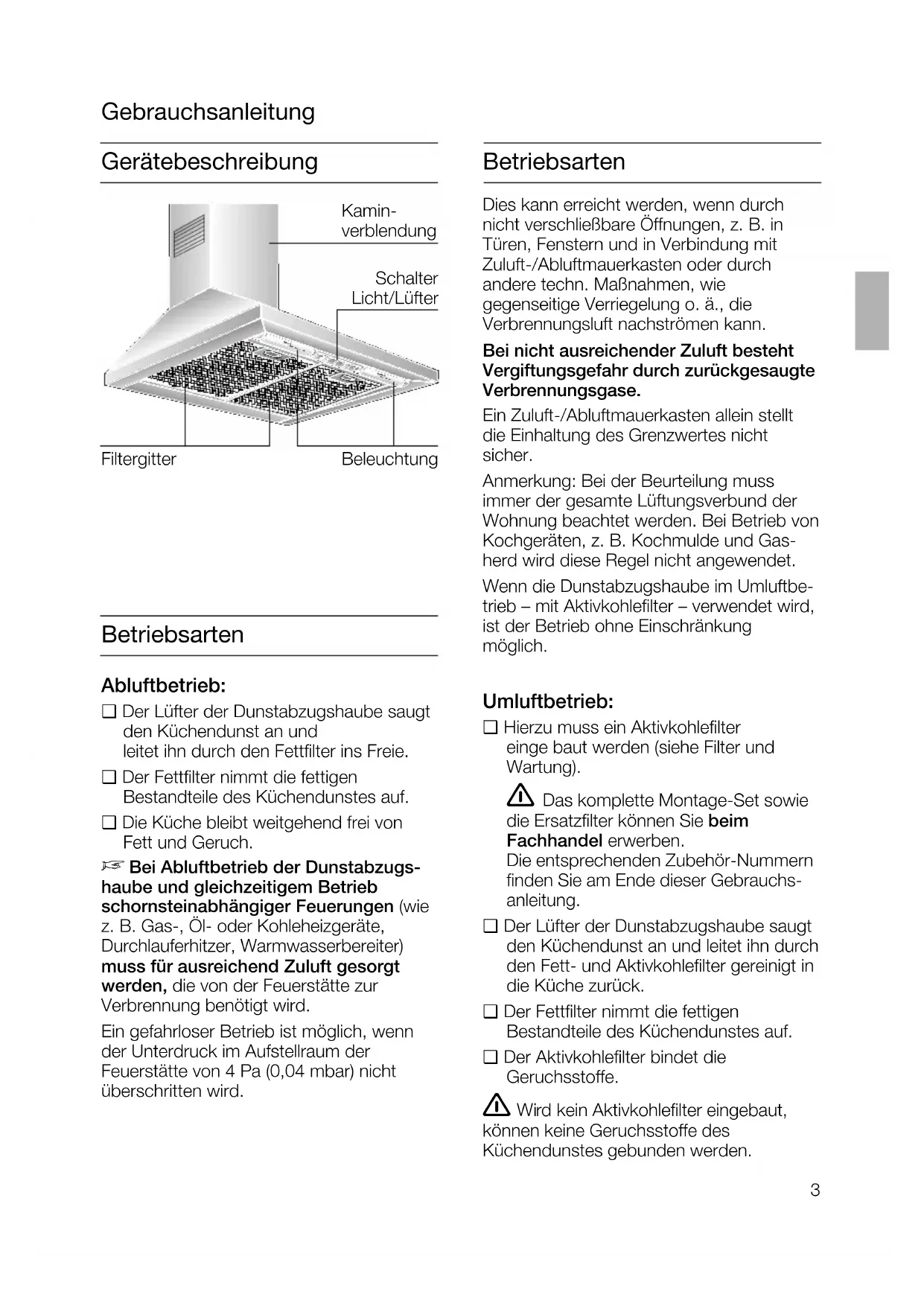

BEDIENUNGSANLEITUNG D69B20S0 NEFF

de Gebrauchs- und Montageanleitung

Der Lüfter der Dunstabzugshaube saugt den Kuchendunst an und leitetihn durch den Fettfilter ins Freie.
Der Fettfilter nimmt die fettigen Bestandteile des Kuchendunstes auf.
Die Kuche bleibt weltgehend frei von Fett und Geruch.

Bei Abluftbetrieb der Dunstabzugshaube und gleichzeitigem Betrieb schornsteinabhängiger Feuerungen (wie z. B. Gas-, Öl- oder Kohleheizgeräte, Durchlauferhitzer, Warmwasserbereiter) muss für ausreichend Zuluft gesorgt werden, die von der Feuerstätte zur Verbrennung bestehtigt wird.

Ein gefahrloser Betrieb ist möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte von 4 Pa (0,04 mbar) nicht übersritten wird.

Betriebsarten

Dies kann erreicht werden, wenn durch nicht verschreiben Öffnungen, z. B. in Türen, Fenstern und in Verbindung mit Zuluft-/Abluftmauerkasten oder durch andere techn. Maßnahmen, wie gegenseitige Verriegelung o. ä., die Verbrennungsluft nachströmen kann.

Bei nicht ausreichender Zuluft besteht Vergiftungsgefahr durch zusückgesaugte Verbrennungsgase.

Ein Zuluft-/Abluftmauerkasten allein stellt die Einhaltung des Grenzwertes nicht sicher.

Anmerkung: Bei der Beurteilung muss immer der gesamte Luftungsverbund der Wohnung beachtet werden. Bei Betrieb von Kochgeräten, z. B. Kochmulde und Gasherd wird diese Regel nicht angewendet.

Wenn die Dunstabzugshaube im Umluftbetrieb - mit Aktivkohlefilter - verwendet wird, ist der Betrieb ohne Einschränkung möglich.

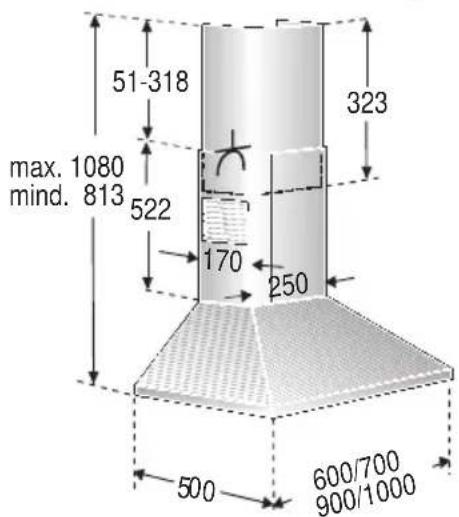

Umluftbetrieb:

Hierzu muss ein Aktivkohlefilter einge baut werden (siehe Filter und Wartung).
Das komplette Montage-Set sowie die Ersatzfilter können Sie beim Fachhandel erwerben.
Die entsprechenden Zubehör-Nummern finden Sie am Ende dieser Gebrauchsanleitung.
Der Lüfter der Dunstabzugshaube saugt den Kuchendunst an und leitet ihn durch den Fett- und Aktivkohlefilter gereinigt in die Kuche zurück.
Der Fettfilter nimmt die fettigen Bestandteile des Kuchendunstes auf.
Der Aktivkohlefilter bindet die Geruchsstoffe.

Wird kein Aktivkohlefilter eingebaut, können keine Geruchsstoffe des Kuchendunstes gebunden werden.

Wichtige Hinweise:

These Gebrauchsanleitung gilt für mehrere Geräte-Ausführungen. Es ist möglich, dass einzeln Ausstattungsmerkmale beschrieben sind, die nicht auf Ihr Gerät zuteffen.
These Dunstabzugshaube entspricht den einschlädigen Sicherheitsbestimmungen. Reparaturen dürfen nur von Fachkräften durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.

1 Ist das Gerät beschädigt, dürfen Sie es nicht in Betriebnehmen.
Anschluss und Inbetriebnahme dürfen nur von einem Fachmann durchgeführt werden.
Wenn die Anschlussleitung these Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eineähnlich qualifizierte Person ersetzt werden, um Gefährung zu vermeiden.
Verpackungsmaterial ordnungsgemäß entsorgen (siehe Montageanleitung).
These Dunstabzugshaube ist nur für den Betrieb in Haushalten bestimmt.
Dunstabzugshaube nur mit eingesetzten Lampen betreiben.
Defekte Lampen sollen sofort ersetzt werden, um Überlastung der restlichen Lampen zu vermeiden.
Dunstabzugshaube nie ohne Fettfilter betreiben.
Überhützte Fette oder Ole können sich leicht entzünden. Darum Speisen mit Fetten oder Olen, z. B. Pommes frites, nur unter Aufsicht zubereiten.
Unter der Dunstabzugshaube nicht flambieren. Brandgefahr am Fettfilter durch aufsteigende Flammen.

Bevor Sie das neue Gerät benutzen,
lesen Sieitte sorgfältig die
Gebrauchsanleitung.
Sie enthalt wichtige Informationen für ihre
Sicherheit sowie zum Gebrauch und zur
Pflege des Gerätes.
Bewahren Sie die Gebrauchs- und Montageanleitung ggf. für einen Nachbesitzer gut auf.

Die Kochstellen müssen immer mit Kochgeschirr abgedeckt sein.
Über einer Feuerstätte für feste Brennstoffe (Kohle, Holz und dgl.) ist der Betrieb der Dunstabzugshaube nur bedingt gestattet (siehe Montageanleitung).

Gas-Kochmulden / Gas-Herde

Betreiben Sie nicht alle Gas-Kochstellen gleichzeitig über längerere Zeit (max. 15 Minuten) bei hochster Wärmebelastung, sonst besteht Verbrennungsgefahr bei Berührung der Gehäuseoberflächen bzw. Gefahr der Beschädigung der Dunstabzugshaube. Beim Betrieb der Dunstabzugshaube über einem Gas-Kochfeld muss bei gleichzeitigem Betreiben von drei oder mehr Gas-Kochstellen die Haube in der Maximalstufe betrieben werden.

Störungen

Bei eventuellen Rückfragen oder Störungen, Kundendienst anrufen. (Siehe Kundendienststellenverzeichnis).

Bei Anrufitte angeben:

E-Nr.

FD

Tragen Sie die Nummern in obige Felderein. Die Nummern sind auf dem Typenschild, nach Abnahme der Fettfilter, im Innenaum der Dunstabzugshaube zu finden.

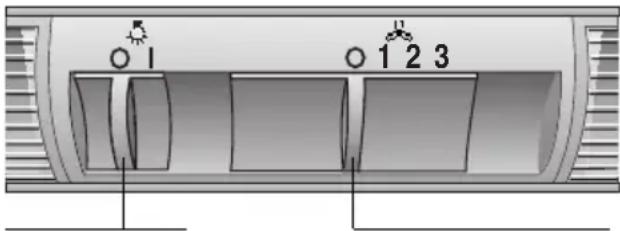

Bedienen der Dunstabzugshaube

Der Kuchendunst wird am

wirkungsvollsten beseitigt durch:

Einschalten der Dunstabzugshaube bei Kochbeginn.

Ausschalten der Dunstabzugshaube erst weniger Minuten nach Kochende.

Beleuchtung

Lüfterstufen

Aus / Ein

Einschalten:

Schieben Sie den rechten Schiebeschalter auf die gewünschte Lüfterstufe.

Ausschalten:

□ Schieben Sie den rechten Schiebeschalter auf 0 zurück.

Beleuchtung:

Die Beleuchtung kann zu jeder Zeit verwendet werden, auch wenn der Lüfter ausgeschaltet ist.

Filter und Wartung

Fettfilter:

Zur Aufnahme der fettigen Bestandteile des Kuchendunstes sind Metall-Fettfilter eingesetzt.

Die Filtermatten bestehen aus unbrennbarem Metall.

Achtung:

Bei zunehmender Sattigung mit fetthaltigen Rückständen erhöht sich die Entflammarkeit und die Funktion der Dunstabzugshaube kann beeinträchtigt werden.

Wichtig:

Durchrechtzeitiges Reinigen der Metall-Fettfilter wird der Brandgefahr vorgebeugt, die durch Hitzestau beim Frittieren oder Braten entstehen kann.

Reinigen der Metall-Fettfilter:

Beinormalembetrieb(taglich1bis2 Stunden)müssen die Metall-Fettfilter nach8bis10Wochen gereinigtwerden.
Das Reinigen kann in der Geschirrspulmaschine erfolgen. Dabei ist eine leichte Verfärbung möglich.
Der Filter muss locker in der Geschirrspulmaschine liegen. Erarf nicht eingeklemmt sein.

Wichtig:

Stark gesättigte Metall-Fettfilter nicht zusammen mit Geschirr reinigen.

Beim Reinigen von Hand, die Fettfilter in heiBer Spullauge einweichen.

Danach abbürsten, gut ausspüssen und abtropfen halten.

Aus- und Einbauen der Metall-Fettfilter:

1. Drücken Sie die Raste an den Fettfilter in Pfeilrichtung ein und klappen Sie die Fettfilter ab.

1. Reinigen Sie die Fettfilter.
2. Setzen Sie die gereinigten Fettfilter wieder ein.

Aktivkohlefilter:

Zum Binden der Geruchsstoffe beim Umluftbetrieb.

Achtung:

Bei zunehmender Sattigung mit fetthaltigen Rückständen erhöht sich die Entflammbarkeit und die Funktion der Dunstabzugshaube kann beeinträchtigt werden.

Wichtig:

Durchrechtzeitigen Wechsel des Aktivekohlefilters wird der Brandgebung vorgebeugt, die durch Hitzestau beim Frittieren oder Braten entstehen kann.

Einbauen:

1. Bauen Sie die Fettfilter aus (siehe Aus- und Einbauen der Metall-Fettfilter).
2. Setzen Sie rechts und links am Lüftermotor einen Aktivkohlefilter ein und drehenihn bis zur Verrastung fest.

1. Bauen Sie die Fettfilter ein (siehe Aus- und Einbauen der Metall-Fettfilter).

Ausbauen:

Der Ausbau erfolgt in umgekehrter Reihenfolge.

Wechsel der Aktivkohlefilter:

Beinormalem Betrieb (tajlich 1 bis 2 Stunden) müssen die Aktivkohlefilter ungebahr 1× im Jahr ausgetauscht werden.
Die Aktivkohlefilter sind im Fachhandel erhältlich (siehe Sonderzubehör).
Nur Originalfilter verwenden.

Dadurch wird die optimale Funktion gewährleistet.

Entsorgung der alten Aktivkohlefilter:

Aktivkohlefilter enthalten keine Schadstoffe. Sie können z. B. als Restmull entsorgt werden.

Reinigen und Pflege

Dunstabzugshaube durch Ziehen des Netzsteckers bzw. Ausschalten der Sicherung stromlos machen.

Beim Reinigen der Fettfilter die zugänglichen Gehauseteile von abgelagertem Fett reinigen. Dadurch wird der Brandgefahr vorgebeugt und die optimale Funktion bleibt erhalten.
Zum Reinigen der Dunstabzugshaube heiBe Spullauge oder mildes Fensterputzmittel verwenden.
Kratzen Sie angetrocknete Verschmutzung nicht ab, sondern weichen Sie diese mit einem feuchten Tuch auf.
Keine scheuernden Mittel oder kratzende Schwämme verwenden.
Hinweis: Alkohol (Spiritus) nicht auf Kunststoffflächen anwenden, es konnten matte Stellen entstehen. Vorsicht! Küche ausreichend belüften, keine offene Flamme.

Den Schiebeschalter nur mit einem weichen, feuchten Tuch reinigen (milde Spullauge).
Keinen Edelstahlreiniger für den Schiebeschalter verwenden.

Edelstahloberflächen:

Verwenden Sie einen milden nicht scheuernden Edelstahlreiniger.
Reinigen Sie nur in Schliffrichtung.
Edelstahloberflächen nicht mit kratzenden Schwämmen und nicht mit sand-, soda-, säure- oder chloridhaltigen Putzmitteln reinigen!

Aluminium-, Lack- und Kunststoffoberflächen:

• Verwenden Sie ein weiches, fusselfreies Fenster- oder Microfasertuch.
  Keine trockenen Tücher verwenden.
  Verwenden Sie ein mildes Fensterreinigungsmittel.
  Keine aggressiven, saure- oder laugenhaltigen Reiniger verwenden.
  Keine Scheuermittel verwenden.

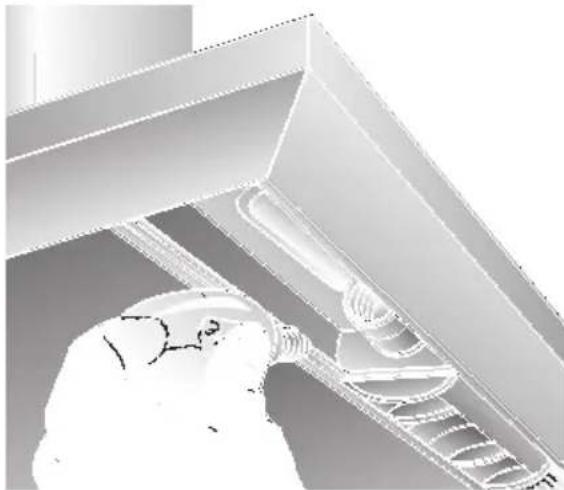

Auswechseln der Lampen

1. Schalten Sie die Dunstabzugshaube aus und machen Sie durch Ziehen des Netzsteckers oder Ausschalten der Sicherung die Dunstabzugshaube stromlos.
2. Bauen Sie die Fettfilter aus (siehe Filter und Wartung).
3. Rasten Sie die Lampenabdeckung von oben aus der Lichtleiste aus.

1. Tauschen Sie die Lampe aus (handelsübliche Gluhlampen max. 40 Watt, Sockel E 14).

1. Setzen Sie die Lampenabdeckung wieder ein.
2. Bauen Sie die Fettfilter wieder ein.
3. Stellen Sie durch Einstecken des Netzsteckers oder durch Einschalten der Sicherung die Stromversorgung wieder her.

Wichtige Hinweise

Altgeräte sind kein wertloser Abfall. Durch umweltgerechte Entsorgung konnen wertvolle Rohstoffe wiedergewonnen werden.
Bevor Sie das Altgerät entsorgen, machen Sie es unbrauchbar.
Ihr neues Gerät wurde auf dem Weg zu Innen durch die Verpackung geschützt. Alle eingesetzten Materialien sind umweltverträglich und wieder verwertbar.itte halten Sie mit und entsorgen Sie die Verpackung umweltgerecht.
Über aktuelle Entsorgungswege informieren Sie sichitte bei Ihrem Fachhändler oder bei Ihrer Gemeindeverwaltung.
Die Dunstabzugshaube ist für Abluftund Umluftbetrieb verwendbar.
Die Dunstabzugshaube immer über der Mitte der Kochstellen anbringen.
Mindestabstand zwischen Elektrokochstellen und Unterkante der Dunstabzugshaube: 550 mm, Abb. 1.
Über einer Feuerstätte für feste Brennstoffe, von der eine Brandgebung (z. B. Funkenflug) ausgegeben kann, ist die Montage der Dunstabzugshaube nur dann zulässig, wenn die Feuerstätte eine geschlossene nicht abnehmbare Abdeckung hat und die länderspezifischen Vorschriften eingehalten werden. Diese Einschränkung gilt nicht für Gas-Herde und Gas-Mulden.
Je kleiner der Abstand zwischen Dunstabzugshaube und Kochstellen desto grBoer ist die Mochigkeit, dass sich durch aufsteigenden Wasserdampf unter an der Dunstabzugshaube Tropfen bilden konnen.

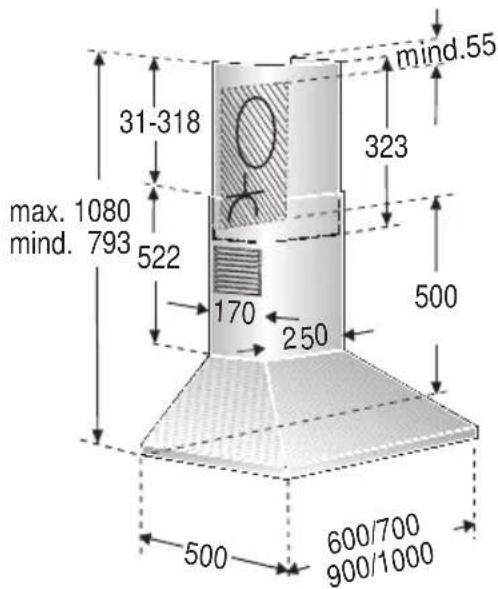

Zusätzliche Hinweise bei Gas-Kochgeräten:

Bei der Montage von Gaskochstellen sind die national einschlagigen gesetzlichen Bestimmungen (z. B. in Deutschland: Technische Regeln Gasinstallation TRGI) zu beachten.
Es müssen die jeweils gültigen Einbauvorschriften und die Einbauhinweise der Gas-Gerätehersteller beachtet werden.
Die Dunstabzugshaubearfur an einer Seite neben einem Hochschrank oder einer hohen Wand eingebaut werden. Abstand mind. 50~mm
Mindestabstand bei Gas-Kochstellen zwischen Oberkante Topfräger und Unterkante der Dunstabzugshaube: 650 mm, Abb. 1.

Abluftbetrieb

Die Abluft wird über einen Luftungsschacht nach oben, oder direkt durch die AuBenwand ins Freie geleitet.

Die Abluft darf weder in einen in Betrieb befindlichen Rauch- oder Abgaskamin noch in einen Schacht, welcher der Entlufung von Aufstellungsraumen von Feuerstätten dient, abgegeben werden.

Bei der Ableitung von Abluft sind die behörddlichen und gesetzlichen Vorschriften (z. B. Landesbauordnungen) zu beachten.

Bei Abführung der Luft in nicht in Betrieb befindliche Rauch- oder Abgaskamine ist die Zustimmung des zuständigen Schornsteinfegermeisters einzuholen.

Bei Abluftbetrieb der Dunstabzugshaube und gleichzeitigem Betrieb schornsteinabhängiger Feuerungen (wie z. B. Gas-, Öl- oder Kohleheizgeräte, Durchlauferhitzer, Warmwasserbereiter) muss für ausreichend Zuluft gesorgt werden, die von der Feuerstätte zur Verbrennung bestehtigt wird.

Ein gefahrloser Betrieb ist möglich, wenn der Unterdruck im Aufstellraum der Feuerstände von 4 Pa (0,04 mbar) nicht übersritten wird.

Dies kann erreicht werden, wenn durch nicht verschreiben Öffnungen, z. B. in Türen, Fenstern und in Verbindung mit Zuluft-/Abluftmaerkasten oder durch andere techn. Maßnahmen, wie gegenseitige Verriegelung o. ä., die Verbrennungsluft nachströmen kann.

Bei nicht ausreichender Zuluft besteht Vergiftungsgefahr durch zusückgesaugte Verbrennungsgase.

Ein Zuluft-/Abluftmauerkasten allein stellt die Einhaltung des Grenzwertes nicht sicher.

Anmerkung: Bei der Beurteilung muss immer der gesamte Luftungsverbund der Wohnung beachtet werden. Bei Betrieb von Kochgeräten, z. B. Kochmulde und Gasherd wird diese Regel nicht angewendet.

Wenn die Dunstabzugshaube im Umluftbetrieb - mit Aktivkohlefilter - verwendet wird, ist der Betrieb ohne Einschränkung möglich.

Wird die Abluft durch die Außenwand geleitet, sollte ein Teleskop-Mauerkasten verwendet werden.

Bei Abluftbetrieb sollte in der Dunstab-zugshaube eine Rückstauklappe eingebaut werden, wenn sie nicht im Abluftrohr oder Mauerkasten vorhanden ist. Ist dem Gerät keine Rückstauklappe beigelegt, kann sie über den Fachhandel bezogen werden.

Montieren der Rückstauklappe:

Rückstauklappe in den Luftstutzen einklipsen.

Die beiden Klappen müssen sich leicht federnd nach oben bewegen{lassen.

Wird die Abluft durch die Außenwand geleitet, sollte ein Telescop-Mauerkasten verwendet werden.

Optimale Leistung der Dunstabzugshaube:

Kurzes, glattles Abluftrohr.
Möglichst weniger Rohrbögen.
Möglichst große Rohrdurchmesser und große Rohrbögen.

Der Einsatz von langen, rauhen Abluftrohren, vielen Rohrbögen oder kleineren Rohrdurchmessern führt zu einer Abweichung von der optimalen Luftleistung und gleichzeitig zu einer Gerauscherhöhung.

Rundrohre:

Wir empfehlen
Innendurchmesser 125 mm, jedoch
mind. 100 mm.

Flachkanäle müssen einen gleichwertigen Innenuerschnitt wie Rundrohre haben.

Sie sollen den keine scharfen Umlenkungen haben.

100 mm ca. 78 cm
125 mm ca. 113 cm

Bei abweichenden Rohrdurchmessern: Dichtstreifen einsetzen.
Bei Abluftbetrieb für ausreichend Zuluft sorgen.

Anschluss Abluftrohr 125 mm:

Abluftrohr direkt am Luftstutzen befestigen.

Anschluss Abluftrohr 100 mm:

Reduzierstutzen (beiliegend oder im Fachhandel erhältlich) am Luftstutzen befestigen und darüber das Abluftrohr anbringen.

Elektrischer AnschlussVor der Montage

Umluftbetrieb

Mit Aktivkohlefilter, wenn keine Möglichkeit für Abluftbetrieb vorhanden ist.

Das komplette Montage-Set konnen Sie beim Fachhandel erwerben. Die entsprechenden Zubehör-Nummern finden Sie am Ende dieser Gebrauchsanleitung.

Vorbereiten der Wand

Die Wand muss eben und senkrecht sein.
Fur festen Halt der Dubel ist zu sorgen.

Gewicht in kg:

	Abluft Umluft
	12,5 60 cm	13,5
70 cm	13,0	14,0
90 cm	13,9	14,9
100 cm	14,5	15,5

Konstruktionsdifferungen im Rahmen der technischen Entwicklung bleiben vorenhalten.

Die Dunstabzugshaubearfur an eine vorschriftsmaBig installierte Schutzkontaktsteckdose angeschlssen werden. Die Schutzkontaktsteckdose möglichst direkt hinter der Kaminverblendung anbringen.

Elektrische Daten:

Sie sind auf dem Typenschild nach Abnahme der Filterrahmen - im Innenraum des Gerätes - zu finden.

Bei Reparaturen die Dunstabzugshaube generell stromlos machen.

Lange der Anschlussleitung: 1,30 m.

Bei erforderlichem Festanschluss:

Die Dunstabzugshaube damit in jeder Fall nur durch einen beim zuständigen Elektrizitäts-Versorgungsunternehmen eingetragenen Elektro-Installeur angeschlossen werden.

Installationsseitig ist eine Trennvorrichtung vorzusehen. Als Trennvorrichtung gelten Schalter mit einer Kontaktoffnung von mehr als 3 mm und allpoliger Abschaltung. Dazu gehoren LS-Schalter und Schütze.

Wenn die Anschlussleitung these Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährung zu vermeiden.

These Dunstabzugshaube entspricht den EG-Funkentstörbestimmungen.

Einbauen

Die Dunstabzugshaube ist für die Montage an die Kuchenwand vorgesehen.

1. Fettfilter abnehmen (siehe Gebrauchs-anleitung).
2. Von der Decke bis zur Unterkante der Dunstabzugshaube eine Mittellinie an die Wand anziehnen.
3. Mit Hilfe der Schablone Positionen für die Schrauben an der Wand anreiben.

Auf Mindestabstand Kochstelle - Dunstabzugshaube von 550 mm bei Elektro-Kochstellen bzw. 650 mm bei Gas-Kochstellen achten. Der untere Rand der Schablone entspricht dem unteren Rand der Dunstabzugshaube.
4. 5 LÖcher für die Dunstabzugshaube und 4 LÖcher für die Haltewinkel der Kaminverblendungen 8 mm bohren und Dubel wandbündig eindrücken.

Hinweis: Achten Sie auf eventuell zu montierende Sonderzubehrönteile.

5.2 Haltewinkel fur die Kaminverblendungen offen und unter anschrauben.
6. Mittlere Schraube (ohne Unterlegscheibe) als Montagehilfe für Dunstabzugshaubenbefestigung bis auf ca. 5 mm eindreten.
7. Dunstabzugshaube an den Schraubeninhagen.

Einbauen

1. Die übrigen 4 Schrauben mit Unterleg-scheiben eindrehen.

Vor dem Festdrehen der 4 Schrauben ist die Dunstabzugshaube auszurichten.

1. Rohrverbindung herstellen.
2. Elektrische Verbindung herstellen.

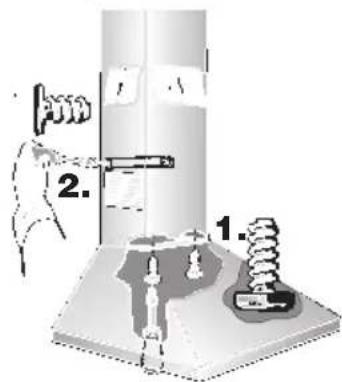

11. Bei Edelstahlausfuhrung:

Schutzfolie an den beiden Kaminverblendungen abziehen.

Vermeiden Sie Beschädigungen der empfindlichen Oberflächen.

1. Die obere Kaminverblendung mit 2 kurzen Schrauben seitlich an den Haltewinkel schrauben.

1. Dieunte Kaminverblendung auf die Dunstabzugshaube aufsetzen und mit 2 langen Schrauben von unten an der Dunstabzugshaube festschrauben.

Vermeiden Sie Kratzer beim Aufschieben, indem Sie z. B. die Montageschablone als Schutz über die Kante der unteren Kaminverblendung legen.

AnschlieBend die Kaminverblendung seitlich mit 2 kurzen Schrauben an den Haltewinkel festschrauben.

Vor dem Festdrehen der 2 Schrauben ist die Kaminverblendung auszurichten.

1. Fettfilter wieder einsetzen (siehe Gebrauchsanleitung).

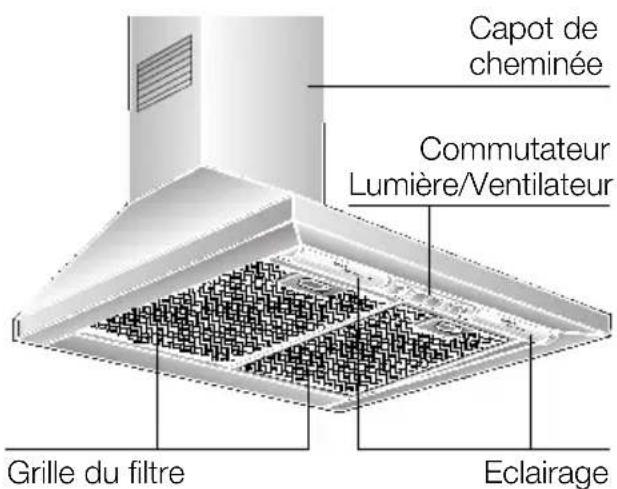

Description de l'ordinateil

Beide kleppen要去enlichtverendna bovenbewogenkunnenworden.

Noch Fragen? Sie erreichen uns:

Postfach 83 0101 Quellenstraße 2 Per Telefon:

D-81701 Munchen A-1100 Wien

Fax: +49 (0) 89 / 45 90-35 32 Fax: [phone]

Internet: www.neff.de Internet: www.neff.at

NeffCOM 018 05-24 00 25

0,12 / DTAG

Für Osterreich:

Tel: [phone]

zum Regionaltarif
