ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ D69B20W0 NEFF

el Oδηγίες χρήσης και τοποθέτησης

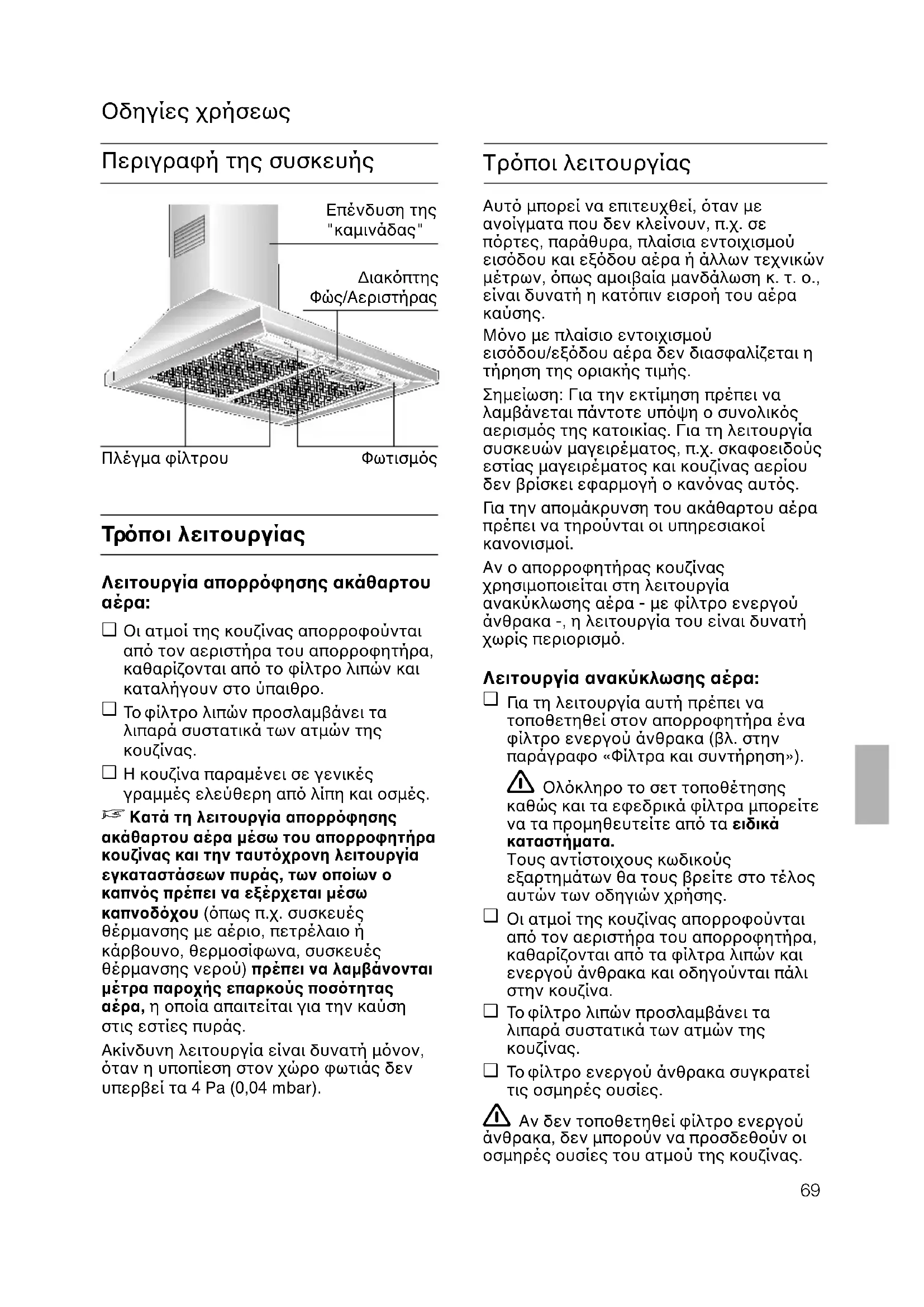

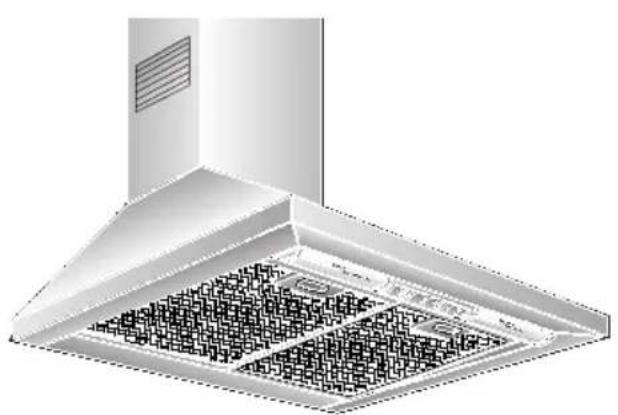

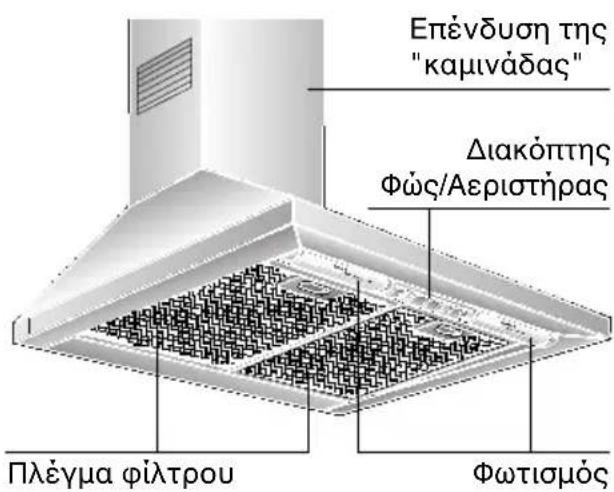

Περιγραφή της συσκευής

Επένδυση της "καμινάδας" Διακόπτης Φώς/Αεριστήρας Πλέγμα φίλτρου Φωτισμός

Τρόποι λειτουργίας

Λειτουργία απορρόφησης ακάθαρτου αέρα:

□ Οι ατμοί της κουζίνας απορροφούνται από τον αεριστήρα του απορροφητήρα, καθαρίζονται από το φίλτρο λιπών και καταλήγουν στο ύπαιθρο.
□ Το φίλτρο λιπών προσλαμβάνει τα λιπαρά συστατικά των ατμών της κουζίνας.
□ Η κουζίνα παραμένει σε γενικές γραμμές ελεύθερη από λίπη και οσμές.

Κατά τη λειτουργία απορρόφησης ακάθαρτου αέρα μέσω του απορροφητήρα κουζίνας και την ταυτόχρονη λειτουργία εγκαταστάσεων πυράς, των οποίων ο καπνός πρέπει να εξέρχεται μέσω καπνοδόχου (όπως π.χ. συσκευές θέρμανσης με αέριο, πετρέλαιο ή κάρβουνο, θερμοσίφωνα, συσκευές θέρμανσης νερού) πρέπει να λαμβάνονται μέτρα παροχής επαρκούς ποσότητας αέρα, η οποία απαιτείται για την καύση στις εστίες πυράς.

Ακίνδυνη λειτουργία είναι δυνατή μόνον, όταν η υποπίεση στον χώρο φωτιάς δεν υπερβεί τα 4 Pa (0,04 mbar).

Τρόποι λειτουργίας

Αυτό μπορεί να επιτευχθεί, όταν με ανοίγματα που δεν κλείνουν, π.χ. σε πόρτες, παράθυρα, πλαίσια εντοιχισμού εισόδου και εξόδου αέρα ή άλλων τεχνικών μέτρων, όπως αμοιβαία μανδάλωση κ. τ. ο., είναι δυνατή η κατόπιν εισροή του αέρα καύσης.

Μόνο με πλαίσιο εντοιχισμού εισόδου/εξόδου αέρα δεν διασφαλίζεται η τήρηση της οριακής τιμής.

Σημείωση: Για την εκτίμηση πρέπει να λαμβάνεται πάντοτε υπόψη ο συνολικός αερισμός της κατοικίας. Για τη λειτουργία συσκευών μαγειρέματος, π.χ. σκαφοειδούς εστίας μαγειρέματος και κουζίνας αερίου δεν βρίσκει εφαρμογή ο κανόνας αυτός.

Για την απομάκρυνση του ακάθαρτου αέρα πρέπει να τηρούνται οι υπηρεσιακοί κανονισμοί.

Αν ο απορροφητήρας κουζίνας χρησιμοποιείται στη λειτουργία ανακύκλωσης αέρα - με φίλτρο ενεργού άνθρακα -, η λειτουργία του είναι δυνατή χωρίς περιορισμό.

Λειτουργία ανακύκλωσης αέρα:

□ Για τη λειτουργία αυτή πρέπει να τοποθετηθεί στον απορροφητήρα ένα φίλτρο ενεργού άνθρακα (βλ. στην παράγραφο «Φίλτρα και συντήρηση»).

⚠️ Ολόκληρο το σετ τοποθέτησης καθώς και τα εφεδρικά φίλτρα μπορείτε να τα προμηθευτείτε από τα ειδικά καταστήματα.

Τους αντίστοιχους κωδικούς εξαρτημάτων θα τους βρείτε στο τέλος αυτών των οδηγιών χρήσης.

Οι ατμοί της κουζίνας απορροφούνται από τον αεριστήρα του απορροφητήρα, καθαρίζονται από τα φίλτρα λιπών και ενεργού άνθρακα και οδηγούνται πάλι στην κουζίνα.
To φίλτρο λιπών προσλαμβάνει τα λιπαρά συστατικά των ατμών της κουζίνας.
□ Το φίλτρο ενεργού άνθρακα συγκρατεί τις οσμηρές ουσίες.

⚠️ Αν δεν τοποθετηθεί φίλτρο ενεργού άνθρακα, δεν μπορουν να προσδεθούν οι σσμηρές ουσίες του ατμού της κουζίνας.

Σπουδαίες υποδείξεις:

□ Τοπαρόν εγχειρίδιο οδηγιών χρήσης ισχύει για διάφορα μοντέλα της συσκευής. Ενδέχεται ορισμένα μεμονωμενα χαρακτηριστικά του εξοπλισμού που περιγράφονται να μην αφορούν τη δική σας συσκευή.

□ Αυτός ο απορροφητήρας κουζίνας ανταποκρίνεται στους σχετικούς κανονισμούς ασφαλείας.

Οι επισκευές επιτρέπεται να εκτελούνται μόνον από τους ειδικούς.

'Отан δεν γίνονται σωστά οι επισκευές, είναι δυνατόν να προκύψουν σοβαρές ζημιές για τον χρήστη.

⚠️ H σύνδεση στο δίκτυο του ηλεκτρικού ρεύματος και η θέση σε λειτουργία για πρώτη φορά επιτρέπεται να διεξαχθούν μόνον από τον ειδικό.

⚠️ Αν το καλώδιο σύνδεσης αυτής της συσκευής είναι φθαρμένο, αυτό πρέπει να αντικατασταθεί από τον κατασκευαστή ή από την υπηρεσία τεχνικής εξυπηρέτησης πελατών ή από παρόμοια ειδικευμένο πρόσωπο, για να αποφεύγεται ο κίνδυνος.

⚠️ Αποσύρετε τα υλικά συσκευασίας σύμφωνα με τους κανονισμούς (βλ. οδηγίες τοποθέτησης).

⚠️ Autóç o απορροφητήρας προορίζεται μόνο για οικιακή χρήση.

⚠️ Χρησιμοποιείτε τον απορροφητήρα κουζίνας μόνον, όταν έχουν τοποθετηθεί και βιδωθεί οι λαμπτήρες.

Οι καμμένοι λαμπτήρες θα πρέπει να αλλάζονται αμέσως, οὐτως ὡστε να αποφεύγεται η υπερφόρτωση των υπολοίπων λαμπτήρων.

⚠️ Μην χρησιμοποιείτε ποτέ τον απορροφητήρα κουζίνας χωρίς φίλτρο λιπών.

⚠️ Λίπη ή λάδια, τα οποία έχουν υπερθερμανθεί, είναι δυνατόν να αναφλεχθούν εύκολα. Για τον λόγο αυτό τα φαγητά με λίπος ή λάδι, π.χ. πατάτες τηγανητές, πρέπει να μαγειρεύονται μόνον υπό επίβλεψη.

⚠️ Μην παρασκευάζετε ποτέ φλαμπέ φαγητών κάτω από τον απορροφητήρα κουζινας. ! Κίνδυνος να πάρει φωτιά το φίλτρο λιπών από τις ανερχόμενες φλόγες.

□ Προτού χρησιμοποιήσετε την καινούργια συσκευή, διαβάστε με προσοχή τις οδηγίες χρήσης. Περιέχουν σημαντικές πληροφορίες για την ασφάλεια σας καθώς και για τη χρήση και τη συντήρηση της συσκευής.

□ Φυλάξτε καλά το εγχειρίδιο οδηγιών χρήσης και εγκατάστασης ενδεχομένως για κάποιον επόμενο χρήστη.

⚠️ Αν έχει πάθει ζημία η συσκευή, δεν επιτρέπεται να τη χρησιμοποιήσετε.

Οι εστίες πρέπει να είναι πάντοτε καλυμμένες από τα μαγειρικά σκεύη.

⚠️ H λειτουργία του απορροφητήρα κουζίνας πάνω από εστία φωτιάς με στερεὰ καύσιμα (κάρβουνα, ξύλα κ.τ.ο.) επιτρέπεται μόνον κατω από ορισμένες προϋποθέσεις (βλ. οδηγίες τοποθέτησης).

Σκαφοειδείς βάσεις εστιών αερίου / Κουζίνες αερίου

⚠️ Μη λειτουργείτε όλες τις εστίες αερίου ταυτόχρονα για περισσότερο χρόνο (το πολυ επί 15 λεπτά) στη μέγιστη θερμική φόρτωση, διαφορετικά υπάρχει κίνδυνος εγκαυματων σε περίπτωση επαφής των επιφανειών του περιβλήματος ή αντίστοιχα κίνδυνος βλάβης του απορροφητήρα.

Κατά τη λειτουργία του απορροφητήρα πάνω από βάση εστιών αερίου πρέπει σε ταυτόχρονη λειτουργία τριών και άνω εστιών αερίου να ρυθμίστεί ο απορροφητήρας στη μέγιστη βαθμίδα.

Βλάβες

Σε περίπτωση που έχετε τυχόν απορίες ή όταν παρουσιαστούν βλάβες, πρέπει να καλέσετε την Υπηρεσία Τεχνικής Εξυπηρέτησης Πελατών.

(Βλ. στον Πίνακα Υπηρεσιών Τεχνικής Εξυπηρέτησης Πελατών).

Κατά την κλήση παρακαλείσθε να δώσετε τους εξής αριθμούς:

Αριθμός Ε

FD

Αναγράψτε τους αριθμούς στα παραπάνω σημεια. Οι αριθμοί βρίσκονται στην πινακίδα τύπου στον εσωτερικό χώρο του απορροφητήρα και μπορείτε να τους δείτε, αφού αφαιρέσετε το πλέγμα του φίλτρου.

Χειρισμός του απορροφητήρα κουζίνας

⚠️ Οι ατμοί κουζίνας μπορούν να απορροφηθούν με τον πλέον αποτελεσματικότερο τρόπο:

□ θέτοντας τον αεριστήρα σε λειτουργία κατά την έναρξη του μαγειρέματος και
□ θέτοντας τον αεριστήρα εκτός λειτουργίας αφού παρέλθουν μερικά λεπτά από τη λήξη του μεγειρέματος.

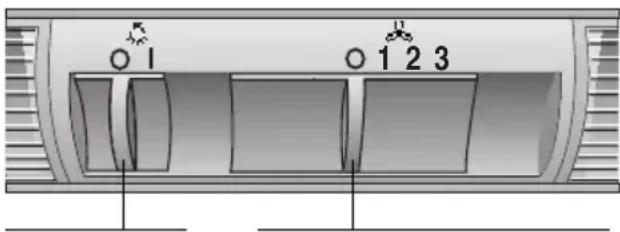

○ 1 ○ 1 2 3

Φωτισμός Off / On
Βαθμίδες του αεριστήρα

Θέση σε λειτουργία:

□ Φέρνετε τον δεξιό συρταρωτό διακόπτη στην επιθυμητή βαθμίδα του αεριστήρα.

Θέση εκτός λειτουργίας:

□ Φέρνετε τον δεξιό συρταρωτό διακόπτη πίσω στο 0.

Φωτισμός:

□ Ο φωτισμός μπορεί να χρησιμοποιηθεί ανά πάσα στιγμή, ακόμα κι όταν ο αεριστήρας δεν βρίσκεται σε λειτουργία.

Φίλτρα και συντήρηση

Φίλτρα λιπών:

Για την πρόσληψη των λιπαρών συστατικών του ατμού της κουζίνας έχουν τοποθετηθεί στη συσκευή μεταλλικά φίλτρα λιπών.

Τα φύλλα των φίλτρων αποτελούνται από μέταλλο που δεν καίγεται.

Προσοχή:

Με την αύξηση του κορεσμού των φίλτρων με κατάλοιπα που περιέχουν λίπος, αυξάνεται η δυνατότητα ανάφλεξης αυτού και μπορεί να εμποδίζεται η λειτουργία του απορροφητήρα.

Σημαντικό:

Καθαρίζοντας έγκαιρα τα μεταλλικά φίλτρα λιπών, προλαμβάνετε τον κίνδυνο πυρκαϊάς, ο οποίος μπορεί να προκύψει από τη θερμική συμφόρηση κατά το τηγάνισμα σε φριτέζα ή τηγάνι.

Καθαρισμός των μεταλλικών φίλτρων λιπών:

□ Όταν η λειτουργία είναι κανονική (καθημερινά 1 μέχρι 2 ώρες), Πρέπει να καθαρίζεται το μεταλλικό φίλτρο λίπους μετά από 8 μέχρι 10 εβδομάδες.
□ Μπορείτε να καθαρίσετε τα φίλτρα πλένοντάς τα στο πλυντήριο πιάτων, πράγμα το οποίο όμως είναι δυνατόν να προκαλέσει ελαφρύ ξεθώριασμα των φίλτρων.

Σημαντικό:

Μεταλλικά φίλτρα λιπών, τα οποία έχουν κορεσθεί ισχυρά, δεν πρέπει να πλένονται στο πλυντήριο πιάτων μαζί με σκεύη.

□ Σε περίπτωση καθαρισμού των φίλτρων στο χέρι, τοποθετείτε τα φίλτρα μέσα σε καυτό διάλυμα απορρυπαντικού, οὐτως ὡστε να μαλακώσουν οι ρύποι. Μη χρησιμοποιείτε ισχυρά διαβρωτικά απορρυπαντικά που περιέχουν οξέα ή βάσεις. Κατόπιν βουρτσίζετε τα φίλτρα, τα ξεπλένετε καλά και τ' αφήνετε να στραγγίσουν.

Αφαίρεση και τοποθέτηση των μεταλλικών φίλτρων λιπών:

1. Πιέζετε το πλήκτρο ασφάλισης στα φίλτρα λιπών στην κατεύθυνση του βέλους προς τα μέσα και αφαιρείτε τα φίλτρα λιπών, τραβώντας προς τα κάτω.

1. Καθαρίζετε τα φίλτρα λιπών.
2. Τοποθετείτε τα καθαρισμένα φίλτρα λιπών πάλι στη συσκευή.

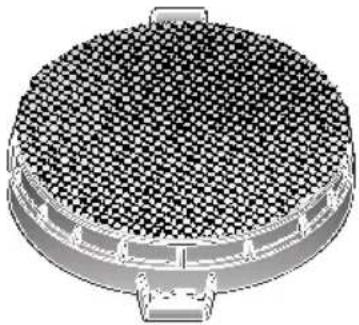

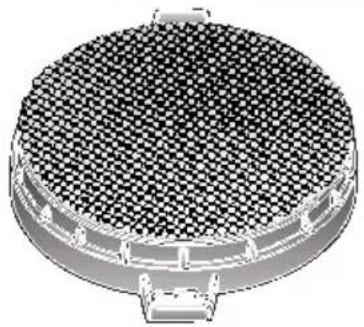

Φίλτρο ενεργού άνθρακα:

Για τη συγκράτηση των οσμηρών ουσιών κατά τη λειτουργία ανακύκλωσης αέρα.

Προσοχή:

Με την αύξηση του κορεσμού των φίλτρων με κατάλοιπα που περιέχουν λίπος, αυξάνεται η δυνατότητα ανάφλεξης αυτού και μπορεί να εμποδίζεται η λειτουργία του απορροφητήρα.

Σημαντικό:

Με την έγκαιρη αλλαγή του φίλτρου ενεργού άνθρακα προλαμβάνεται ο κίνδυνος πυρκαϊάς, ο οποίος μπορεί να προκύψει λόγω συμφόρησης της θερμότητας κατά το τηγάνισμα ή ψήσιμο.

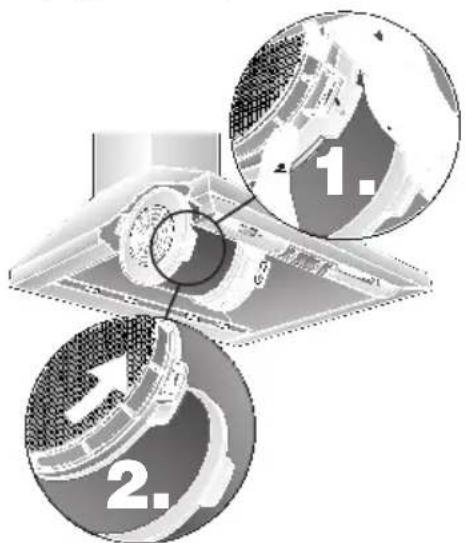

Τοποθέτηση:

1. Αφαιρείτε τα φίλτρα λιπών (βλ. στην παράγραφο "Αφαιρεση και τοποθέτηση των μεταλλικών φίλτρων λιπών").
2. Τοποθετείτε δεξιά και αριστερά στον κινητήρα του αεριστήρα ένα φίλτρο ενεργού άνθρακα και το στρέφετε, μέχρι να κουμπώσει.

1. 2.

1. Τοποθετείτε στη συσκευή τα φίλτρα λιπών (βλ. στην παράγραφο "Αφαίρεση και τοποθέτηση των μεταλλικών φίλτρων λιπών").

Αφαίρεση:

Η αφαίρεση εκτελείται με την αντίστροφη σειρά.

Αλλαγή των φίλτρων ενεργού άνθρακα:

□ Κατά την κανονική λειτουργία (1 έως 2 ώρες ημερησίως) πρέπει να αλλάζετε τα φίλτρα ενεργού άνθρακα περίπου 1 φορά τον χρόνο.
□ Τα φίλτρα ενεργού ἀνθρακα μπορείτε να τα προμηθευτείτε από τα ειδικά καταστήματα (βλ. ειδικά εξαρτήματα).
□ Χρησιμοποιείτε μόνον αυθεντικά φίλτρα.

'Ετοί εξασφαλίζεται η σωστή λειτουργία της συσκευής.

Απόσυρση των παλιών φίλτρων ενεργού ἀνθρακα:

□ Τα φίλτρα ενεργού άνθρακα δεν περιέχουν βλαβερές ουσίες. Μπορείτε π.χ. να τα αποσύρετε ως απορρίμματα της κατηγορίας "Υπόλοιπα απορρίμματα".

Καθαρισμός και περιποίηση

Απομονώνετε τον απορροφητήρα κουζίνας από το ηλεκτρικό ρεύμα τραβώντας το φις από την πρίζα ή αντίστοιχα κατεβάζοντας την ασφάλεια.

□ Κατά τον καθαρισμό των φίλτρων λιπών καθαρίζετε το λίπος που έχει επικαθίσει στα προσιτά για σας τμήματα του περιβλήματος της συσκευής. Έτσι αντιμετωπίζεται ο κίνδυνος πυρκαϊάς και διατηρείται η ομαλή λειτουργία της συσκευής.
□ Για τον καθαρισμό του απορροφητήρα κουζίνας χρησιμοποιείτε ζεστό διάλυμα απορρυπαντικού ή ένα ήπιο μέσο καθαρισμού τζαμιών.
□ Μην ξύνετε ξεραμένους ρύπους, αλλά μαλακώστε τους με βρεγμένο πανί.
□ Μη χρησιμοποιείτε διαβρωτικά μέσα ούτε σφουγγάρια που προκαλούν αμυχές.
□ Υπόδειξη: Μη χρησιμοποιείτε αλκοόλη (οινόπνευμα) για τον καθαρισμό των πλαστικών επιφανειών, διότι θα μπορούσαν να προκύψουν θαμπά σημεία.

Προσοχή! Αερίζετε επαρκώς την κουζίνα και αποφεύγετε την ανοιχτή φλόγα.

⚠️ Καθαρίζετε τον συρταρωτό διακόπτη μόνο με μαλακό, βρεγμένο πανί (με διάλυμα ήπιου απορρυπαντικού).

Μη χρησιμοποιείτε για τον συρταρωτό διακόπτη απορρυπαντικό για επιφάνειες από ανοξείδωτο χάλυβα.

Επιφάνειες από ανοξείδωτο χάλυβα:

□ Χρησιμοποιείτε ένα ήπιο, μη διαβρωτικό απορρυπαντικό για επιφάνειες από ανοξείδωτο χάλυβα.
□ Καθαρίζετε μόνο στην κατεύθυνση τριψίματος των επιφανειών.
⚠️ Μην καθαρίζετε τις επιφάνειες από ανοξείδωτο χάλυβα με σφουγγάρια που προκαλούν αμυχές ούτε με μέσα καθαρισμού που περιέχουν άμμο, σόδα, οξέα ή χλώριο!

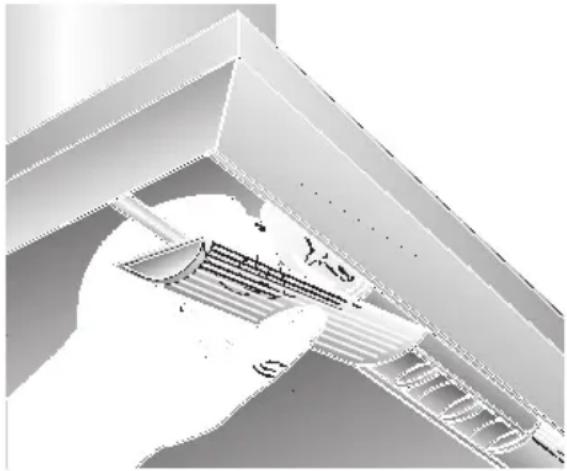

Αλλαγή των λαμπτήρων

1. Θέτετε τον απορροφητήρα κουζίνας εκτός λειτουργίας και τον απομονώνετε από το ηλεκτρικό ρεύμα τραβώντας το φις από την πρίζα ή κατεβάζοντας την ασφάλεια.
2. Αφαιρείτε τα φίλτρα λιπών (βλ. στην παράγραφο "Φίλτρα και Συντήρηση").
3. Ξεκουμπώνετε από πάνω το κάλυμμα του λαμπτήρα από τον πήχη φωτισμού.

1. Αλλάζετε τον λαμπτήρα (κοινός λαμπτήρας πυρακτώσεως του εμπορίου, το πολύ 40 Watt, ντουί F 14).

1. Επανατοποθετείτε το κάλυμμα του λαμπτήρα.
2. Επανατοποθετείτε τα φίλτρα λιπών.
3. Αποκαθιστάτε την τροφοδοσία με ηλεκτρικό ρεύμα, βάζοντας το φις πάλι μέσα στην πρίζα ή ανεβάζοντας την ασφάλεια.

Σημαντικές υποδείξεις

Οι παλιές συσκευές δεν αποτελούν άχρηστα απορρίμματα. Με την απόσυρσή τους σύμφωνα με τους κανονισμούς για την προστασία του περιβάλλοντος μπορούν να επαναποκτηθούν πολύτιμες πρώτες ύλες. Προτού αποσύρετε την παλιά συσκευή, πρέπει να την αχρηστέψετε.

⚠️ Η συσκευασία προστατεύει την καινούργια σας συσκευή κατά τη μεταφορά μέχρι το σπίτι σας. Όλα τα χρησιμοποιούμενα υλικά συσκευασίας είναι αβλαβή για το περιβάλλον και μπορούν να ξαναχρησιμοποιηθούν. Παρακαλούμε να συντελέσετε κι εσείς στην προστασία του περιβάλλοντος και ν' αποσύρετε τη συσκευασία με τρόπο αβλαβή για το περιβάλλον.

Για τους επίκαιρους τρόπους απόσυρσης παρακαλείσθε να ζητήσετε πληροφορίες από το ειδικό κατάστημα, από το οποίο αγοράσατε τη συσκευή ή από τη Δημοτική ή Κοινοτική Αρχή της περιοχής σας.

⚠️ Ο απορροφητήρας κουζίνας μπορεί να χρησιμοποιηθεί στη λειτουργία απορρόφησης ακάθαρτου αέρα και στη λειτουργία ανακύκλωσης αέρα.

⚠️ Ο απορροφητήρας κουζίνας πρέπει να τοποθετείται πάντοτε πάνω από το κέντρο της εστίας.

⚠️ Ελάχιστη απόσταση μεταξύ των εστιών ηλεκτρικής κουζίνας και της κάτω άκρης του απορροφητήρα: 550 mm, απεικόνιση 1.

Δ Πάνω από εστίες φωτιάς για στερεά καύσιμα, από τις οποίες μπορεί να προκύψει κίνδυνος πυρκαϊάς (π.χ. από σπινθήρες) η τοποθέτηση του απορροφητήρα κουζίνας επιτρέπεται μόνον, όταν η εστία φωτιάς καλύπτεται με κλειστό κάλυμμα που δεν μπορεί να αφαιρεθεί και τηρούνται οι ειδικές για την εκάστοτε χώρα προδιαγραφές. Αυτος ο περιορισμός δεν ισχύει για κουζίνες αερίου και σκαφοειδείς εστίες μαγειρέματος με αέριο.

Οσο μικρότερη είναι η απόσταση ανάμεσα στον απορροφητήρα και τις εστίες τόσο μεγαλύτερη είναι η πιθανότητα να σχηματισθούν στην κάτω επιφάνεια του απορροφητήρα κουζίνας σταγόνες νερού από τον ανερχόμενο υδρατμό.

Επιπλέον υποδείξεις για συσκευές μαγειρέματος με αέριο:

⚠️ Κατά την τοποθέτηση των εστιών αερίου πρέπει να τηρούνται οι σχετικές εθνικές νομικές διατάξεις (π.χ. στη Γερμανία: Τεχνικοί Κανονισμοί Εγκατάστασης Αερίου TRGI).

⚠️ Πρέπει να προσέξετε τις εκάστοτε ισχύουσες προδιαγραφές τοποθέτησης και τις υποδείξεις τοποθέτησης των κατασκευαστών συσκευών αερίου.

⚠️ Ο απορροφητήρας κουζίνας επιτρέπεται να τοποθετηθεί μόνον στη μία πλευρά του δίπλα σε υψηλό ερμάριο ή σε υψηλό τοίχο. Η απόσταση πρέπει να είναι τουλάχιστον 50 mm.

Ελάχιστη απόσταση σε εστίες αερίου μεταξύ της πάνω άκρης του φορέα σκευών και της κάτω άκρης του απορροφητήρα: 650 mm, απεικ. 1.

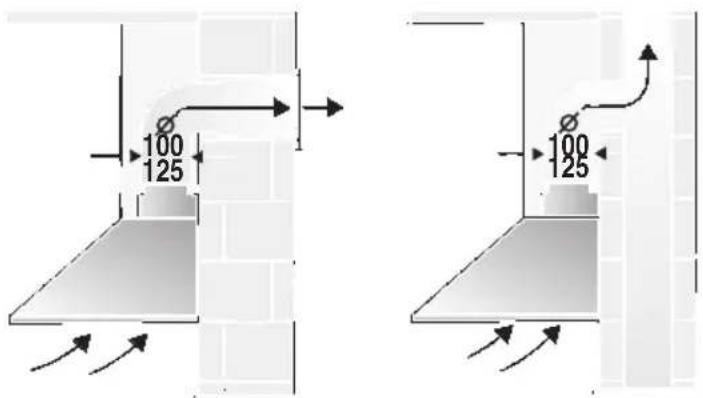

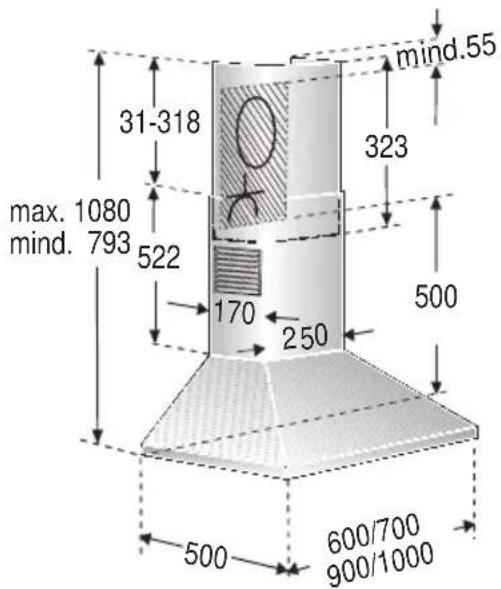

Λειτουργία απορρόφησης ακάθαρτου αέρα

100 125 100 125

31-318 max. 1080 mind. 793 522 170 250 500 600/700 900/1000 mind.55 323

Ο ακάθαρτος αέρας διοχετεύεται μέσω μιας καταπακτής προς τα πάνω ή καταλήγει απευθείας στο ύπαιθρο διαμέσου του εξωτερικού τοίχου.

Ο ακάθαρτος αέρας δεν επιτρέπεται να διοχετεύεται ούτε σε καπνοδόχο βρισκόμενη σε λειτουργία, από την οποία εξέρχεται καπνός ή καυσαέρια ούτε σε αγωγό, ο οποίος χρησιμεύει για την εξαέρωση χώρων με εστίες φωτιάς.

Κατά την απαγωγή του ακάθαρτου αέρα πρέπει να τηρούνται οι υπηρεσιακές και νομικές προδιαγραφές (π.χ. εθνικές πολεοδομικές διατάξεις).

Για τη διοχέτευση του ακάθαρτου αέρα σε καπνοδόχους για την έξοδο καπνού ή καυσαερίων, οι οποίες βρίσκονται εκτός λειτουργίας, απαιτείται η συγκατάθεση του αρμόδιου εργοδηγού καπνοδοχοκαθαριστών.

Κατά τη λειτουργία απορρόφησης ακάθαρτου αέρα μέσω του απορροφητήρα κουζίνας και την ταυτόχρονη λειτουργία εγκαταστάσεων πυράς, των οποίων ο καπνός πρέπει να εξέρχεται μέσω καπνοδόχου (όπως π.χ. συσκευές θέρμανσης με αέριο, πετρέλαιο ή κάρβουνο, θερμοσίφωνα, συσκευές θέρμανσης νερού) πρέπει να λαμβάνονται μέτρα παροχής επαρκούς ποσότητας αέρα, η οποία απαιτείται για την καύση στις εστίες πυράς.

Ακίνδυνη λειτουργία είναι δυνατή μόνον, όταν η υποπίεση στον χώρο φωτιάς δεν υπερβεί τα 4 Pa (0,04 mbar).

Αυτό μπορεί να επιτευχθεί, όταν χάρη σε ανοίγματα που δεν κλείνουν, π.χ. σε πόρτες, παράθυρα και σε συνδυασμό με πλαίσιο εντοιχισμού εισόδου/εξόδου αέρα ή χάρη σε άλλα τεχνικά μέτρα, όπως αμοιβαία ασφάλιση ή παρόμοια, ο αέρας καύσης μπορεί να εισρέει κατόπιν ανεμπόδιστα.

Σε μη επαρκή αέρα παροχής υφίσταται κίνδυνος δηλητηρίασης από επαναρροφώμενα αέρια καύσης.

Μόνο με πλαίσιο εντοιχισμού εισόδου/εξόδου αέρα δεν διασφαλίζεται η τήρηση της οριακής τιμής.

Σημείωση: Για την εκτίμηση πρέπει να λαμβάνεται πάντοτε υπόψη ο συνολικός αερισμός της κατοικίας. Για τη λειτουργία συσκευών μαγειρέματος, π.χ. σκαφοειδούς εστίας μαγειρέματος και κουζίνας αερίου δεν βρίσκει εφαρμογή ο κανόνας αυτός.

Αν ο απορροφητήρας κουζίνας χρησιμοποιείται στη λειτουργία ανακύκλωσης αέρα - με φίλτρο ενεργού άνθρακα -, η λειτουργία του είναι δυνατή χωρίς περιορισμό.

Σε περίπτωση που ο ακάθαρτος αέρας εξέρχεται δια του εξωτερικού τοίχου, πρέπει να χρησιμοποιείται πλαίσιο εντοιχισμού τηλεσκοπικού τύπου.

Κατά τη λειτουργία απορρόφησης ακάθαρτου αέρα θα πρέπει να τοποθετηθεί στον απορροφητήρα κουζίνας καπελάκι συσσώρευσης αέρα, αν αυτό δεν υπάρχει στον σωλήνα ή στο πλαίσιο εντοιχισμού. Απεικόνιση 3. Σε περίπτωση που το καπελάκι συσσώρευσης αέρα δεν εσωκλείεται στη συσκευασία της συσκευής, μπορείτε να το προμηθευτείτε από τα ειδικά καταστήματα.

Τοποθετήστε το καπελάκι συσσώρευσης αέρα:

□ Κουμπώστε το καπελάκι συσσώρευσης αέρα στη σύνδεση του σωλήνα απομάκρυνσης ακάθαρτου αέρα.

⚠️ Ταδύο καπελάκια πρέπει να μπορούν να κινούνται εύκολα παλινδρομικά προς τα πάνω.

Σε περίπτωση που ο ακάθαρτος αέρας εξέρχεται δια του εξωτερικού τοίχου, πρέπει να χρησιμοποιείται πλαίσιο εντοιχισμου τηλεσκοπικού τύπου.

Ιδανική απόδοση του απορροφητήρα κουζίνας:

□ Κοντός, λείος σωλήνας απορρόφησης ακάθαρτου αέρα.
□ Κατά το δυνατόν λιγότερες γωνιακές συνδέσεις.
□ Κατά το δυνατόν σωλήνας μεγάλης διαμέτρου και μεγάλες γωνιακές συνδέσεις των σωλήνων.

Η χρήση μακριών, τραχέων σωλήνων απαγωγής, πολλών γωνιών ή σωλήνων μικρότερης διαμέτρου οδηγεί σε απόκλιση από την ιδανική απόδοση αέρα και ταυτόχρονα σε αὐξηση των θορύβων.

□ Κυλινδρικοί σωλήνες: Συνιστούμε εσωτερική διάμετρο 125 mm, ωστόσο τουλάχιστον 100 mm.

Οι επίπεδες δίοδοι πρέπει να έχουν εσωτερική εγκάρσια τομή ισότιμη με αυτή κυλινδρικών σωλήνων. Δεν πρέπει να έχουν οξείες αλλαγές κατεύθυνσης.
Διάμετρος 100 mm, περ. 78 cm² Διάμετρος 125 mm, περ. 113 cm²
□ Σε περίπτωση απόκλισης της διαμέτρου των σωλήνων: Τοποθετείτε στεγανοποιητικές λωρίδες.
□ Κατά τη λειτουργία απορρόφησης ακάθαρτου αέρα φροντίζετε για την επαρκή εισροή αέρα.

Σύνδεση σωλήνα απορρόφησης ακάθαρτου αέρα, διαμέτρου 125 mm:

□ Στερεώστε τον σωλήνα απορρόφησης ακάθαρτου αέρα απευθείας στη σύνδεση.

Σύνδεση σωλήνα απομάκρυνσης ακάθαρτου αέρα, διαμέτρου 100 mm:

□ Στερεώστε τη σύνδεση μείωσης (συνοδεύει τη συσκευή ή μπορείτε να την προμηθευτείτε από τα ειδικά καταστήματα) στη σύνδεση του σωλήνα απομάκρυνσης ακάθαρτου αέρα και τοποθετήστε σ' αυτή τον σωλήνα απομάκρυνσης ακάθαρτου αέρα.

Λειτουργία ανακύκλωσης αέρα

□ Με φίλτρο ενεργού άνθρακα, όταν δεν υπάρχει δυνατότητα για τη λειτουργία απορρόφησης ακάθαρτου αέρα.

⚠️ Ολόκληρο το σετ τοποθέτησης μπορείτε να το προμηθευτείτε από τα ειδικά καταστήματα.

Τους αντίστοιχους κωδικούς εξαρτημάτων θα τους βρείτε στο τέλος αυτών των οδηγιών χρήσης.

Προετοιμασία του τοίχου

□ Ο τοίχος πρέπει να είναι επίπεδος και κάθετος.
□ Η σταθερότητα των οὐπατ πρέπει να είναι εξασφαλισμένη.

Bápoç σε kg

	Ακάθαρτος αέρας	Ανακυκλωμένος αέρας
	12,5 60 cm	13,5
70 cm	13,0	14,0
90 cm	13,9	14,9
100 cm	14,5	15,5

Επιφυλασσόμεθα για αλλαγές κατασκευής στα πλαίσια της τεχνικής προόδου.

Σύνδεση στο δίκτυο του ηλεκτρικού ρεύματος

Ο απορροφητήρας κουζίνας επιτρέπεται να συνδεθεί στο δίκτυο του ηλεκτρικού ρεύματος μόνον μέσω πρίζας σούκο, εγκατεστημένης σύμφωνα με τις ισχύουσες προδιαγραφές.

Η πρίζα σούκο πρέπει να είναι κατά το δυνατόν τοποθετημένη ακριβώς πίσω από την επένδυση της "καμινάδας".

Ηλεκτρολογικά χαρακτηριστικά:

Είναι καταχωρημένα στην πινακίδα τύπου που βλέπετε μετα την αφαίρεση του πλαίσιου φίλτρου – στο εσωτερικό της συσκευής –.

⚠️ Σε περίπτωση επισκευών πρέπει γενικά να απομονώνεται η συσκευή από το ρεύμα.

Μήκος του αγωγού σύνδεσης: 1,30 m. Σε περίπτωση απαιτούμενης μονίμου σύνδεσης:

Ο απορροφητήρας κουζίνας επιτρέπεται να συνδεθεί στο δίκτυο του ηλεκτρικού ρεύματος σε κάθε περίπτωση μόνον από αδειούχο ηλεκτρολόγο που είναι καταχωρημένος στην αρμόδια υπηρεσία παροχής ηλεκτρικού ρεύματος (Δ.Ε.Η.). Από την πλευρά της εγκατάστασης πρέπει να προβλεφθεί μία διάταξη απομονωσης. Ως διατάξεις απομόνωσης ισχύουν διακόπτες με διάκενο επαφής άνω των 3 mm και διακοπή σε όλους τους πόλους. Σ' αυτές ανήκουν οι διακόπτες LS και οι προστατευτικές διατάξεις.

⚠️ Αν το καλώδιο σύνδεσης αυτής της συσκευής είναι φθαρμένο, αυτό πρέπει να αντικατασταθεί από τον κατασκευαστή ή από την υπηρεσία τεχνικής εξυπηρέτησης πελατών ή από παρόμοια ειδικευμένο πρόσωπο, για να αποφεύγεται ο κίνδυνος. Αυτός ο απορροφητήρας κουζίνας ανταποκρίνεται στις διατάξεις της ΕΚ περί αντιπαρασιτικών συστημάτων.

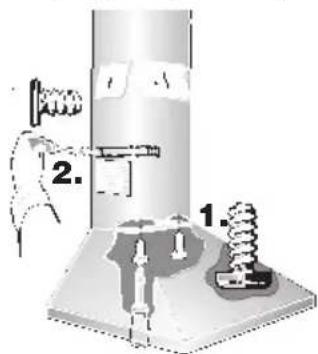

Τοποθέτηση

Ο απορροφητήρας κουζίνας προορίζεται για την τοποθέτηση σε τοίχο της κουζίνας.

1. Αφαιρέστε το φίλτρο λιπών (βλ. στις Οδηγίες χρήσης).
2. Σχεδιάστε στον τοίχο από το ταβάνι μέχρι την κάτω άκρη του απορροφητήρα μία κεντρική γραμμή.
3. Με τη βοήθεια του χναριού χαράξτε στον τοίχο τις θέσεις για τις βίδες.

⚠️ Προσέξτε την ελάχιστη απόσταση μεταξύ εστιών και απορροφητήρα κουζίνας των 550 mm στην περίπτωση ηλεκτρικών εστιών ή αντίστοιχα των 650 mm στην περίπτωση εστιών αερίου. Η κάτω άκρη του χναριού ανταποκρίνεται στην κάτω του απορροφητήρα.

1. Κάνετε 5 τρύπες για τον απορροφητήρα και 4 τρύπες για τις γωνιές συγκράτησης των επενδύσεων της "καμινάδας" με διάμετρο 8 mm και τοποθετήστε μέσα στις τρύπες ούπατ πρόσωπο με πρόσωπο με τον τοίχο.

27 228 465 68 113 39 228 220 400 mind. 550 Elektro 650 Gas

Υπόδειξη: Προσέξτε τα μέρη ειδικών εξαρτημάτων, τα οποία πρέπει ενδεχομένως να τοποθετηθούν.

1. Βιδώστε πάνω και κάτω 2 γωνιές συγκράτησης για τις επενδύσεις της "καμινάδας".
2. Βιδώστε τη μεσαία βίδα (χωρίς ροδέλα ασφαλείας) ως βοήθεια συναρμολόγησης για τη στερέωση του απορροφητήρα μέχρι περ. 5 mm.
3. Κρεμάστε τον απορροφητήρα στη βίδα.

ca. 5mm

Τοποθέτηση

1. Βιδώστε τις υπόλοιπες 4 βίδες με ροδέλες ασφαλείας.

⚠️ Προτού σφίξετε τις 4 βίδες, πρέπει να ευθυγραμμίσετε τον απορροφητήρα.

1. Κάνετε τη σύνδεση του σωλήνα.

2. Κάνετε την ηλεκτρική σύνδεση.

3. Σε μοντέλο από ανοξείδωτο χάλυβα:

□ Αφαιρέστε το προστατευτικό, λεπτό πλαστικό φύλλο και από τις δύο επενδύσεις της "καμινάδας".

⚠️ Αποφεύγετε ζημιές των ευαισθήτων επιφανειών.

1. Βιδώστε την πάνω επένδυση της "καμινάδας" με 2 κοντές βίδες στο πλάι στη γωνιά συγκράτησης.

1. Τοποθετήστε την κάτω επένδυση της "καμινάδας" πάνω στον απορροφητήρα και βιδώστε την με 2 μακριές βίδες από κάτω στον απορροφητήρα.

⚠️ Προσέξτε να μη δημιουργηθούν αμυχές κατά την τοποθέτηση της κάτω επένδυσης, τοποθετώντας π.χ. το χνάρι τοποθέτησης ως προστασία πάνω από την άκρη της κάτω επένδυσης της "καμινάδας".

Βιδώστε στη συνέχεια την επένδυση της "καμινάδας" στο πλάι με 2 κοντές βίδες στη γωνιά συγκράτησης.

⚠️ Προτού σφίξετε τις 2 βίδες, πρέπει να ευθυγραμμίσετε την επένδυση της "καμινάδας".

1 2.

1. Επανατοποθετήστε το φίλτρο λιπών (βλ. στις Οδηγίες χρήσης).

Notizen

Notes

Notities

		Z5115X5
		353121
