BEDIENUNGSANLEITUNG D7030X0 NEFF

Montageanleitung Innengebläse

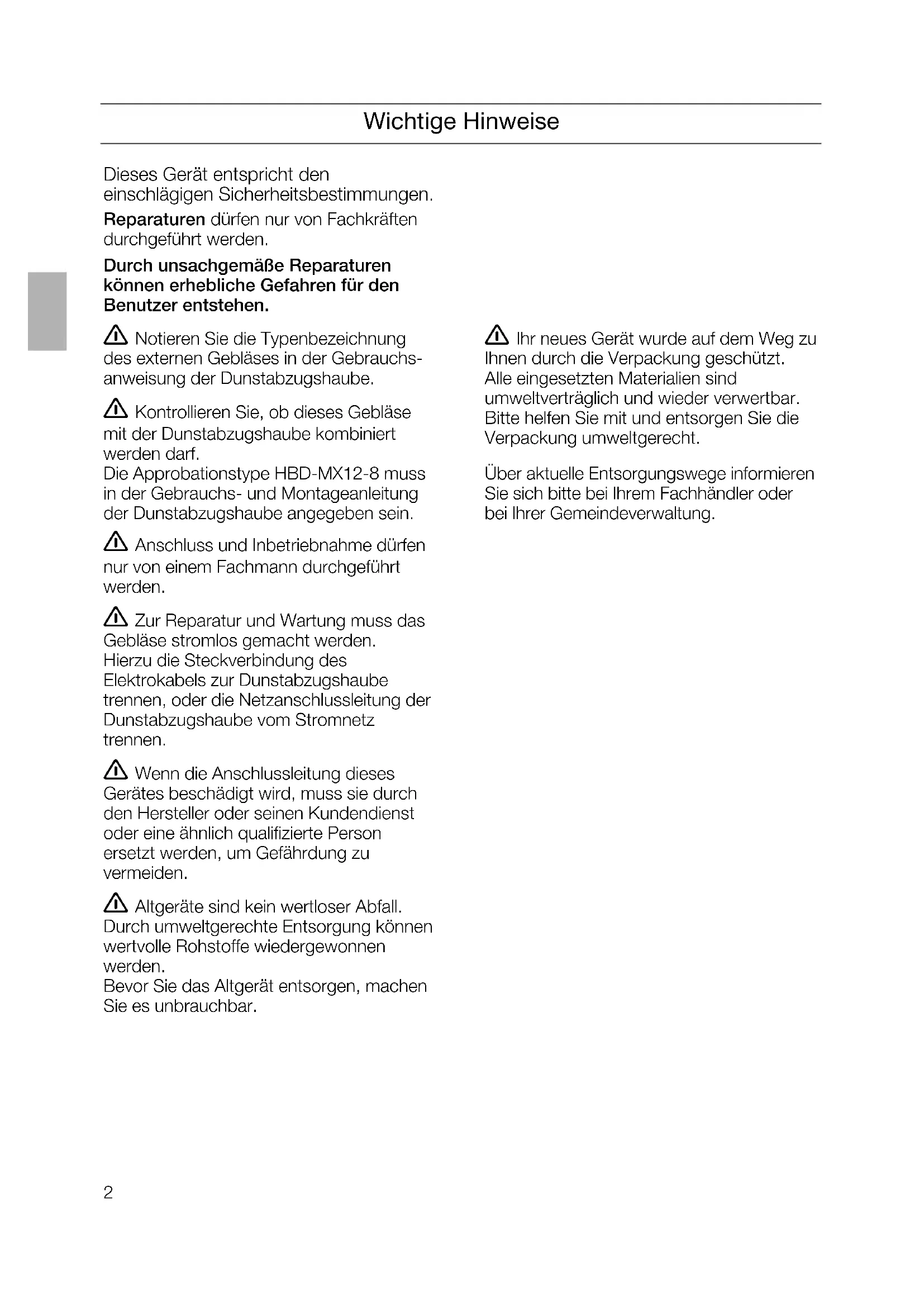

da2 Wichtige Hinweise Dieses Gerät entspricht den einschlägigen Sicherheitsbestimmungen. Reparaturen dürfen nur von Fachkräften durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen. Notieren Sie die Typenbezeichnung des externen Gebläses in der Gebrauchs- anweisung der Dunstabzugshaube. Kontrollieren Sie, ob dieses Gebläse mit der Dunstabzugshaube kombiniert werden darf. Die Approbationstype HBD-MX12-8 muss in der Gebrauchs- und Montageanleitung der Dunstabzugshaube angegeben sein. Anschluss und Inbetriebnahme dürfen nur von einem Fachmann durchgeführt werden. Zur Reparatur und Wartung muss das Gebläse stromlos gemacht werden. Hierzu die Steckverbindung des Elektrokabels zur Dunstabzugshaube trennen, oder die Netzanschlussleitung der Dunstabzugshaube vom Stromnetz trennen. Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdung zu vermeiden. Altgeräte sind kein wertloser Abfall. Durch umweltgerechte Entsorgung können wertvolle Rohstoffe wiedergewonnen werden. Bevor Sie das Altgerät entsorgen, machen Sie es unbrauchbar. Dieses Gerät entspricht den einschlägigen Sicherheitsbestimmungen. Reparaturen dürfen nur von Fachkräften durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen. Ihr neues Gerät wurde auf dem Weg zu Ihnen durch die Verpackung geschützt. Alle eingesetzten Materialien sind umweltverträglich und wieder verwertbar. Bitte helfen Sie mit und entsorgen Sie die Verpackung umweltgerecht. Über aktuelle Entsorgungswege informieren Sie sich bitte bei Ihrem Fachhändler oder bei Ihrer Gemeindeverwaltung.3 Vor der Montage

Die Abluft darf weder in einen in Betrieb befindlichen Rauch- oder Abgaskamin noch in einen Schacht, welcher der Entlüftung von Aufstellungsräumen von Feuerstätten dient, abgegeben werden. Bei der Ableitung von Abluft sind die behördlichen und gesetzlichen Vorschriften (z. B. Landesbauordnungen) zu beachten. Bei Abführung der Luft in nicht in Betrieb befindliche Rauch- oder Abgaskamine ist die Zustimmung des zuständigen Schornsteinfegermeisters einzuholen.

Bei Abluftbetrieb der Dunstabzugs- haube und gleichzeitigem Betrieb schornsteinabhängiger Feuerungen (wie z. B. Gas-, Öl- oder Kohleheizgeräte, Durchlauferhitzer, Warmwasserbereiter) muss für ausreichend Zuluft gesorgt werden, die von der Feuerstätte zur Verbrennung benötigt wird. Ein gefahrloser Betrieb ist möglich, wenn der Unterdruck im Aufstellraum der Feuer- stätte von 4 Pa (0,04 mbar) nicht überschritten wird. Dies kann erreicht werden, wenn durch nicht verschließbare Öffnungen, z. B. in Türen, Fenstern und in Verbindung mit Zuluft/Abluftmauerkasten oder durch andere techn. Maßnahmen, wie gegenseitige Verriegelung o. ä., die Verbrennungsluft nachströmen kann. Bei nicht ausreichender Zuluft besteht Vergiftungsgefahr durch zurückgesaugte Verbrennungsgase. Ein Zuluft-/Abluftmauerkasten allein stellt die Einhaltung des Grenzwertes nicht sicher. Anmerkung: Bei der Beurteilung muss immer der gesamte Lüftungsverbund der Wohnung beachtet werden. Bei Betrieb von Kochgeräten, z. B. Kochmulde und Gasherd wird diese Regel nicht angewendet. Das Gebläse muss mindestens 2 m entfernt von der Dunstabzugshaube montiert werden. Das Gebläse nur innerhalb des Gebäudes jedoch nicht in bewohnten Räumen montieren. Das Gebläse an einer Stelle montieren, die Zugänglichkeit für Wartung und Reparatur ermöglicht. Die Steckverbindungen der Elektrokabel müssen innerhalb des Gebäudes sein. An den Verbindungsrohren zur Dunstabzugshaube darf keine Reduzierung von l 150 mm vorgenommen werden. Einen zusätzlichen Schalldämpfer für Rohr l 150 mm können Sie beim Fachhandel, als Sonderzubehör erwerben. Vorbereiten der Wand ❑ Die Wand muss eben und senkrecht sein. ❑ Für festen Halt der Dübel ist zu sorgen. Gewicht: 7,3 kg. Konstruktionsänderungen im Rahmen der technischen Entwicklung bleiben vorenthalten.4 Montage

1. Gebläse anhalten.

Dabei auf die Richtung der Luftführung achten.

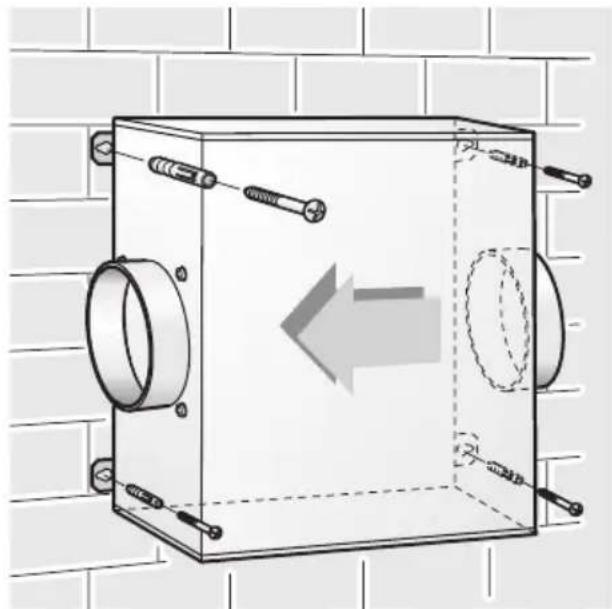

2. Die 4 Befestigungsbohrungen

3. Die 4 Befestigungsbohrungen l 8 mm

ausführen. Dübel einsetzen und das Gebläse fest- schrauben. Die Dübel müssen für das Mauerwerk geeignet sein. Die elektrische Verbindung zur Dunstabzugshaube erfolgt durch das der Dunstabzugshaube beiliegende Z 5 m lange Verlängerungskabel.

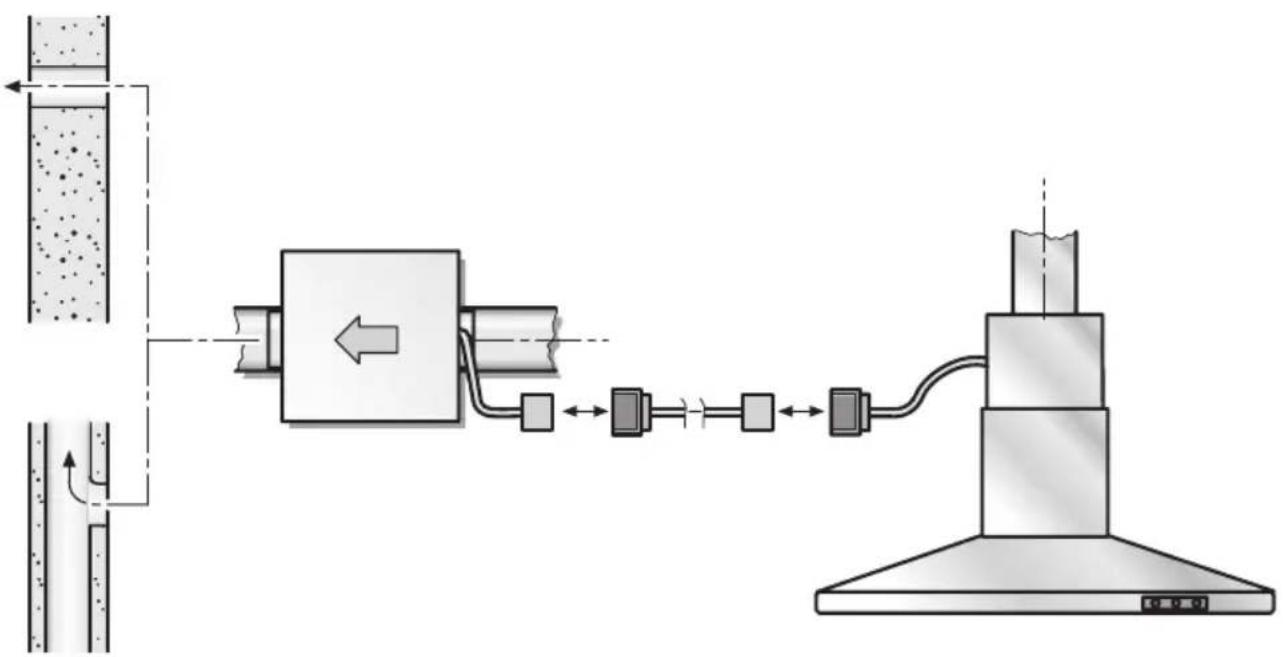

4. Rohrverbindung vom Gebläse zur

Dunstabzugshaube und nach aussen herstellen.

5. Elektrische Verbindung zur
