Montageaanwijzing Interne ventilator

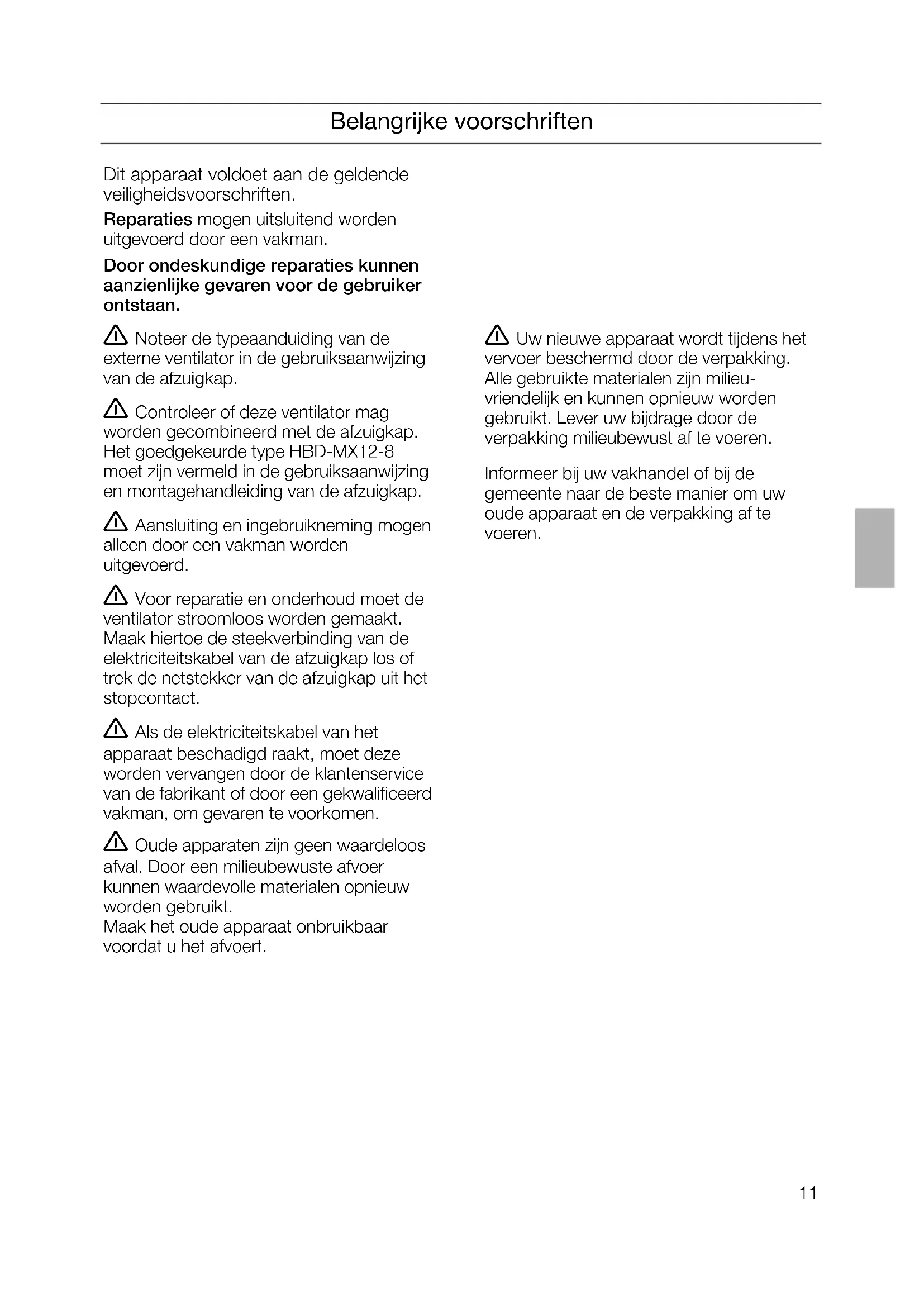

la hotte. Pour des raisons de sécurité, le couvercle supplémentaire protégeant le connecteur doit toujours être fixé et se trouver en position fermée.11 Belangrijke voorschriften Dit apparaat voldoet aan de geldende veiligheidsvoorschriften. Reparaties mogen uitsluitend worden uitgevoerd door een vakman. Door ondeskundige reparaties kunnen aanzienlijke gevaren voor de gebruiker ontstaan. Noteer de typeaanduiding van de externe ventilator in de gebruiksaanwijzing van de afzuigkap. Controleer of deze ventilator mag worden gecombineerd met de afzuigkap. Het goedgekeurde type HBD-MX12-8 moet zijn vermeld in de gebruiksaanwijzing en montagehandleiding van de afzuigkap. Aansluiting en ingebruikneming mogen alleen door een vakman worden uitgevoerd. Voor reparatie en onderhoud moet de ventilator stroomloos worden gemaakt. Maak hiertoe de steekverbinding van de elektriciteitskabel van de afzuigkap los of trek de netstekker van de afzuigkap uit het stopcontact. Als de elektriciteitskabel van het apparaat beschadigd raakt, moet deze worden vervangen door de klantenservice van de fabrikant of door een gekwalificeerd vakman, om gevaren te voorkomen. Oude apparaten zijn geen waardeloos afval. Door een milieubewuste afvoer kunnen waardevolle materialen opnieuw worden gebruikt. Maak het oude apparaat onbruikbaar voordat u het afvoert. Dieses Gerät entspricht den einschlägigen Sicherheitsbestimmungen. Reparaturen dürfen nur von Fachkräften durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen. Uw nieuwe apparaat wordt tijdens het vervoer beschermd door de verpakking. Alle gebruikte materialen zijn milieu- vriendelijk en kunnen opnieuw worden gebruikt. Lever uw bijdrage door de verpakking milieubewust af te voeren. Informeer bij uw vakhandel of bij de gemeente naar de beste manier om uw oude apparaat en de verpakking af te voeren.12 Voor de montage

De afvoerlucht mag niet worden afgevoerd via een in gebruik zijnde rook- of afvoergasschoorsteen, noch via een schacht die dient voor de ontluchting van ruimtes met stookplaatsen. Bij de afvoer van afvoerlucht moeten de officiële en wettelijke voorschriften (bijv. nationale bouwverordeningen) in acht worden genomen. Bij afvoer van lucht via een niet in gebruik zijnde rook- of afvoergasschoorsteen, dient u een vakbekwame schoorsteenveger te raadplegen.

Wanneer de afzuigkap wordt gebruikt met afvoerlucht en er gelijktijdig schoor- steenafhankelijke stookvoorzieningen worden gebruikt (bijv. gas-, olie- of kolenverwarmingsapparaten, doorstroom heetwaterapparaten, warmwaterboilers), moet er worden gezorgd voor voldoende luchtaanvoer voor de stookvoorziening. Het apparaat kan zonder gevaren worden gebruikt indien de onderdruk in de opstelruimte van de stookvoorziening niet hoger is dan 4 Pa (0,04 mbar). Dit kan worden bereikt door ervoor te zorgen dat er verbrandingslucht kan doorstromen via niet-afsluitbare openingen in deuren, vensters of luchtaanvoer-/ luchtafvoermuurkasten, of door andere technische maatregelen zoals wederzijdse vergrendeling. Wanneer er onvoldoende lucht wordt aangevoerd, bestaat er vergiftigingsge- vaar door teruggezogen verbrandings- gassen. Een luchtaanvoer-/luchtafvoermuurkast alleen vormt geen waarborg dat de grenswaarde niet wordt overschreden. Opmerking: Bij de beoordeling moet rekening worden gehouden met de totale ventilatietoestand van de woning. Bij gebruik van kookapparaten, bijv. kookplaat en gasfornuis, is deze regel niet van toepassing. De ventilator moet op minstens 2 meter afstand van de afzuigkap worden gemonteerd. De binnenmuurventilator uitsluitend binnen in het gebouw, maar niet in woonruimtes monteren. De binnenmuurventilator monteren op een plaats waar deze toegankelijk is voor onderhoud en reparatie. De steekverbindingen van de elektriciteitskabel moeten binnen het gebouw liggen. Op de verbindingsbuizen naar de afzu- igkap mag geen verloopstuk van l 150 mm worden aangebracht. Een extra geluiddemper voor een buis van l 150 mm is als speciaal toebehoren verkrijgbaar bij de vakhandel. Voorbereiden van de muur ❑ De muur moet vlak en loodrecht zijn. ❑ Pluggen moet stevig kunnen worden bevestigd. Gewicht: 7,3 kg. Constructiewijzigingen in het kader van technische verbeteringen voorbehouden.13 Montage

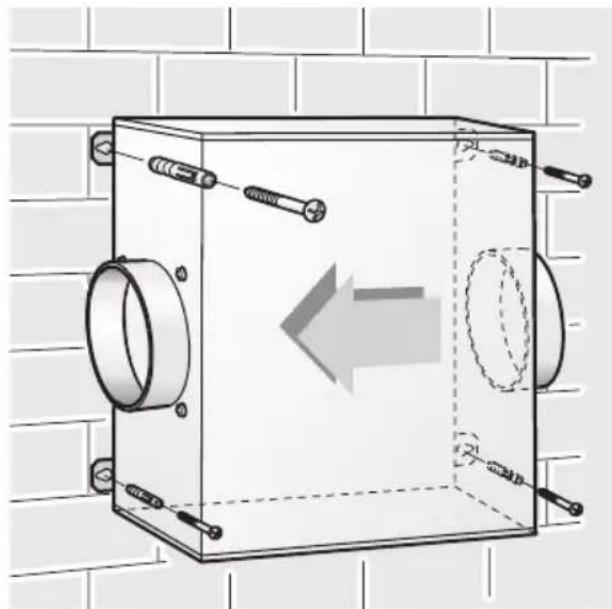

1. Ventilator tegen de muur houden.

Hierbij rekening houden met de richting van de luchtafvoer.

2. De 4 bevestigingsgaten aftekenen.

3. De 4 bevestigingsgaten (l 8 mm) boren.

Pluggen aanbrengen en de ventilator vastschroeven. De pluggen moeten geschikt zijn voor de muur. Met de bij de afzuigkap geleverde verlengkabel van Z 5 m wordt de ventilator elektrisch aangesloten op de afzuigkap.

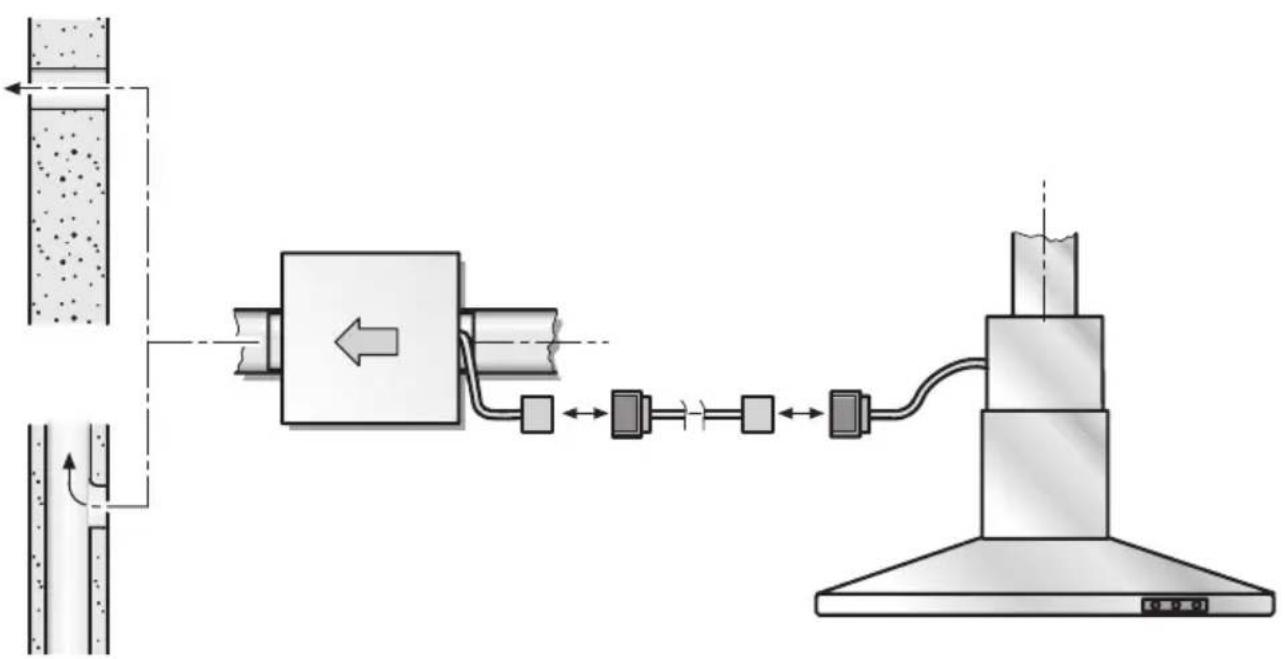

4. Buisverbinding van de ventilator naar de

afzuigkap en naar de buitenlucht tot stand brengen.

5. Elektrische verbinding met de afzuigkap
