Märke	Neff
Modell	D7010X0
Kategori	Köksfläkt
Vikt	7,0 kg
Material	Rostfritt stål
Typ av frånluft	Utvändig med teleskoprör
Minsta rördiameter	150 mm
Strömförsörjning	Elektrisk (förlängningssladd 5 m medföljer)
Montering	Väggmontering, fästning med plugg
Rörlutning	1° utåt
Minsta avstånd till golv	1 m
Skydd mot undertryck	Överskrid inte 4 Pa
Underhåll	Rengöring med specialmedel för rostfritt stål, utan slipmedel
Tillbehör	Valfri ljuddämpare för rör 150 mm
Reparationer	Måste utföras av en auktoriserad specialist
Reparerbarhet	Reservdelar tillgängliga via tillverkarens service
Överensstämmelse	Tillämpliga säkerhetsnormer
Användning	Hushållsbruk

Vanliga frågor - D7010X0 NEFF

Hur installerar man köksfläkten Neff D7010X0?

Installationen måste utföras av en specialist. Ett hål på 160 mm måste borras för teleskopröret och ett hål på 18 mm för elkabeln. Fläkten monteras utomhus, minst 2 m från köksfläkten och 1 m från marken. Se till att polariteten är korrekt vid elanslutningen.

Vad är vikten på köksfläkten Neff D7010X0?

Köksfläktens vikt är 7,0 kg.

Hur rengör man köksfläkten i rostfritt stål?

Använd ett specialmedel för rostfritt stål och en mjuk trasa. Använd aldrig svampar med slipmedel eller rengöringsmedel som innehåller sand, kaustiksoda, syra eller klor. Applicera då och då ett underhållsmedel för rostfritt stål.

Vad är minsta avstånd mellan fläkten och köksfläkten?

Fläkten måste installeras minst 2 meter från köksfläkten.

Kan jag använda ett rör med mindre diameter än 150 mm?

Nej, anslutningsrörens diameter får aldrig vara mindre än 150 mm. En mindre diameter skulle minska frånluftens effektivitet.

Vad gör jag om strömkabeln är skadad?

Skadad strömkabel får endast bytas av tillverkaren, dess service eller en kvalificerad person för att undvika risker.

Hur säkerställer man tillräcklig ventilation för att undvika risker?

Man måste säkerställa tillräcklig lufttillförsel så att undertrycket i rummet inte överstiger 4 Pascal. Detta kan uppnås genom icke tillslutningsbara öppningar i dörrar, fönster eller andra tekniska åtgärder.

Vilka tillbehör finns till denna köksfläkt?

En extra ljuddämpare för rör 150 mm finns som tillval, vilket minskar ljudet från frånluften.

Måste jag anlita en professionell för installationen?

Ja, anslutning och idrifttagning får endast utföras av en specialist (auktoriserad elektriker). Okunniga reparationer innebär risker.

Hur minskar man ljudet från köksfläkten?

Du kan installera en valfri ljuddämpare för rör 150 mm. Se dessutom till att fläkten är ordentligt fastsatt och att inget blockerar luftutloppet.

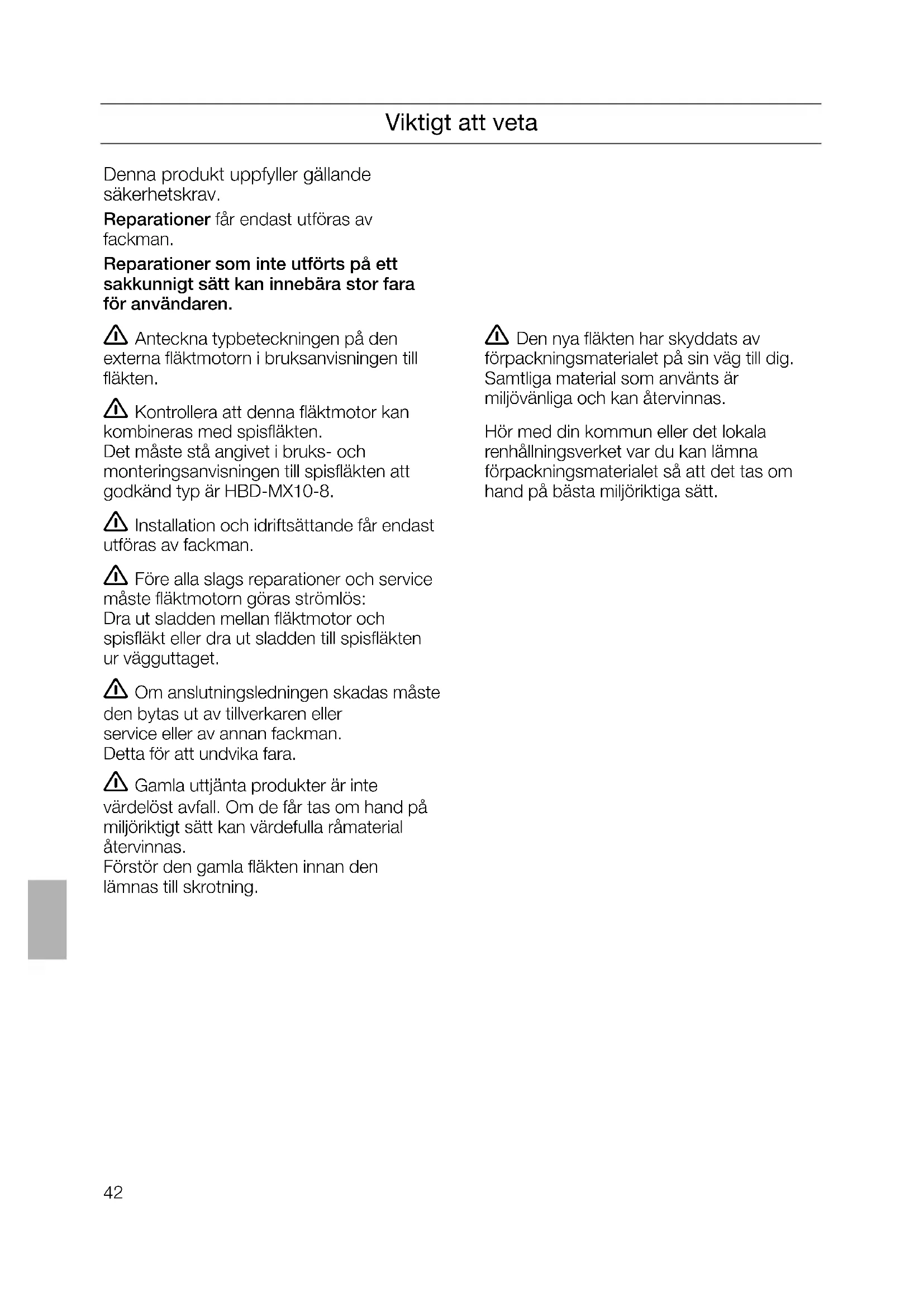

BRUKSANVISNING D7010X0 NEFF

Reparationer får endast utföras av fackman.

Reparationer som inte utförts på ett sakkunnigt sätt kan innebära stor fara för användaren.

Anteckna typbeteckningen på den externa fläktmotorn i bruksanvisningen till fläkten. Kontrollera att denna fläktmotor kan kombineras med spisfläkten.

Det måste stå angivet i bruks- och monteringsanvisningen till spisfläkten att godkänd typ är HBD-MX10-8.

Installation och idrifttagande får endast utföras av fackman. Före alla slags reparationer och service måste fläktmotorn göras strömlös:

Dra ut sladden mellan fläktmotor och spisfläkt eller dra ut sladden till spisfläkten ur vägguttaget.

Om anslutningsledningen skadas måste den bytas ut av tillverkaren eller service eller av annan fackman. Detta för att undvika fara. Gamla uttjänta produkter är inte värdelöst avfall. Om de får tas om hand på miljöriktigt sätt kan värdefulla råmaterial återvinnas.

Förstör den gamla fläkten innan den lämnas till skrotning.

Den nya fläkten har skyddats av förpackningsmaterialet på sin väg till dig. Samtliga material som använts är miljövänliga och kan återvinnas.

Hör med din kommun eller lokala renhållningsverk var du kan lämna förpackningsmaterialet så att det tas om hand på miljöriktigt sätt.

Sörj för god ventilation om du använder spisfläkten samtidigt med en eldstad som är beroende av luften i rummet (t.ex. gas-, olje- eller kolugn, varmvattenberedare) eftersom fläkten suger upp luft som respektive ugn behöver för sin förbränning, vilket kan leda till att oförbrända gaser kommer in i rummet.

Det är ingen fara om undertrycket i det rum där eldstaden står uppställd aldrig överskrider 4 Pa (0,04 mbar).

Detta kan man uppnå om förbränningsluften leds genom öppningar som inte går att stänga, t.ex. i dörrar, fönster och i kombination med öppningar för tilluft/frånluft i väggar eller med andra tekniska åtgärder.

Om inte tillräcklig mängd tilluft tillförs finns det risk för förgiftning pga att oförbrända gaser sugs tillbaka in i rummet.

Observera att du vid beräkningen alltid måste utgå ifrån hela våningens ventilation. Denna regel gäller inte för spisar, t.ex. spishällar och gasspisar.

Fläktmotorn måste monteras på minst 2 meters avstånd från spisfläkten. Montera inte ytterväggsfläkten nära fönster, dörrar eller uteplatser. Montera ytterväggsfläkten på en plats där boende och grannar inte kan störas av bullret eller lukten. Fria den, så att den går att nå för service och reparationer. Alla stickkontakter måste befinna sig inomhus. Diametern på förbindelsekanalerna till spiskåpan får inte göras mindre än 150 mm. Extra ljuddämpare för kanaler med diametern 150 mm finns att köpa i fackhandeln som extra tillbehör.

Förberedelse i väggen

Väggen måste vara plan och lodrät. Pluggar måste sitta fast ordentligt.

Vikt: 7,0 kg.

Rätt till tekniska ändringar förbehålls

Montering

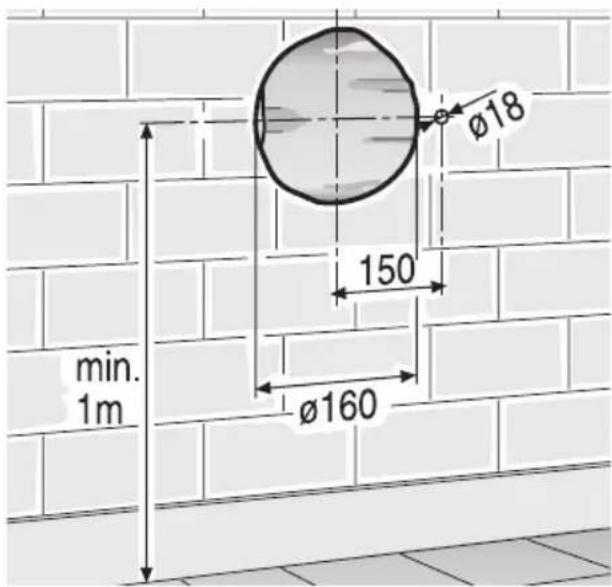

1. Öppning i väggen

Gör en öppning med diameter minst 160 mm för teleskopör och minst 18 mm för skyddsröret för kablaget.

Avståndet till marken ska vara minst 1 m; detta för att man ska kunna vara säker på att luften kan strömma ut fritt.

1. Kapa skyddsröret för kablaget så att det passar väggens tjocklek.

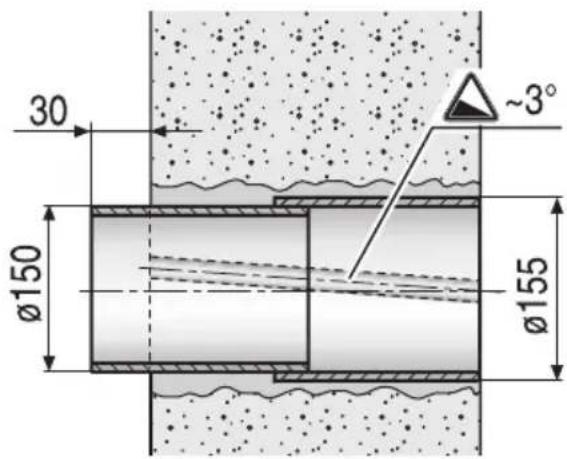

Sätt in teleskopröret:

På utsidan ska det ligga jämns med väggen.

Fixera skyddsröret för kablaget och teleskopröret och isolera runt dem.

1. Håll i fläkten.

Skjut in fläktens rörstos i teleskopröret.

Luften ska strömma ut nedåt.

Markera fästhålet uppe till vänster.

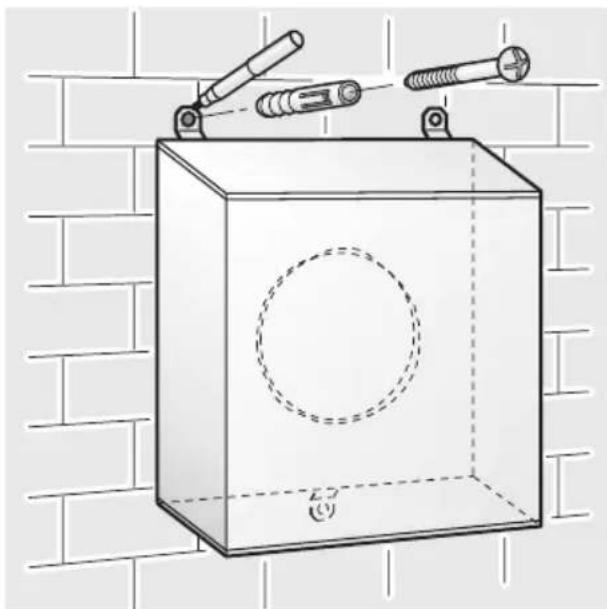

1. Ta ner fläkten.
2. Borra hålet uppe till vänster, diameter 8 mm. Sätt in plugg. Häll i fläkten och skruva fast den.

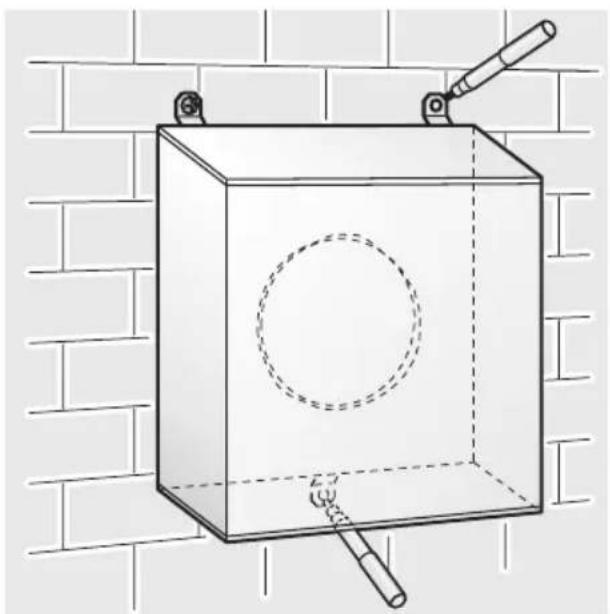

1. Kontrollera att fläkten hänger vågrätt och precis mitt i teleskopröret.

Markera fästhålen uppe till höger och nedtill i mitten.

Ta åter ner fläkten.

Montering

1. Borra hålen uppe till vänster och nedtill på mitten, diameter 8 mm. Sätt in plugg.

Pluggarna måste vara lämpliga att använda i den typ av vägg huset har.

1. Lossa stickkontakten från sladden.

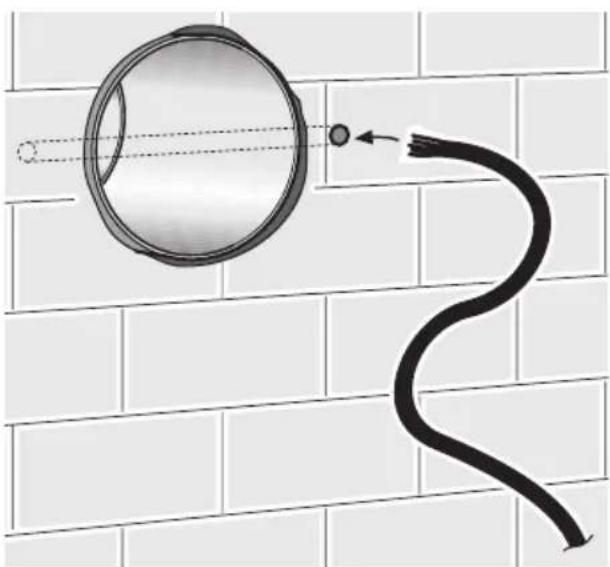

2. Dra elsladden genom skyddsröret för kablaget.

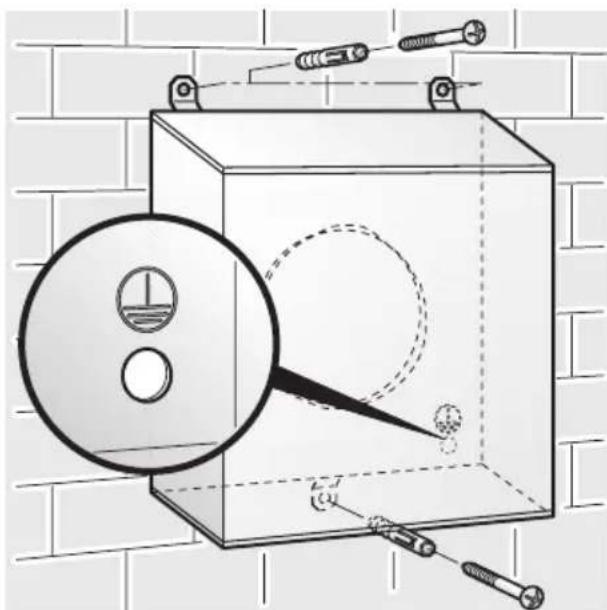

1. Håll i fläkten och skruva fast den.

Fläkten kopplas till spiskåpan och elnätet med hjälp av den ca. 5 m långa förlängningssladd som följer med spiskåpan.

Om extra förlängningssladd krävs måste fläktens hölje jordas från utsidan innan det sätts fast; jordningen ska utföras av behörig fackman.

De delar som används för jordningen får inte komma i kontakt med fläkthjulet.

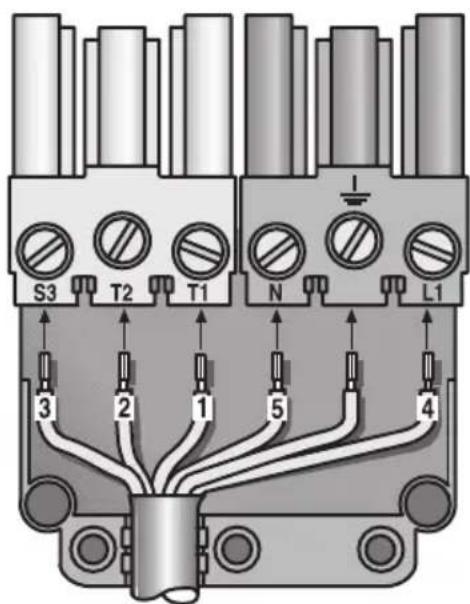

1. Montera tillbaka stickkontakten på elsladden. Kontrollera noga att ledningarna placeras rätt.

Montering

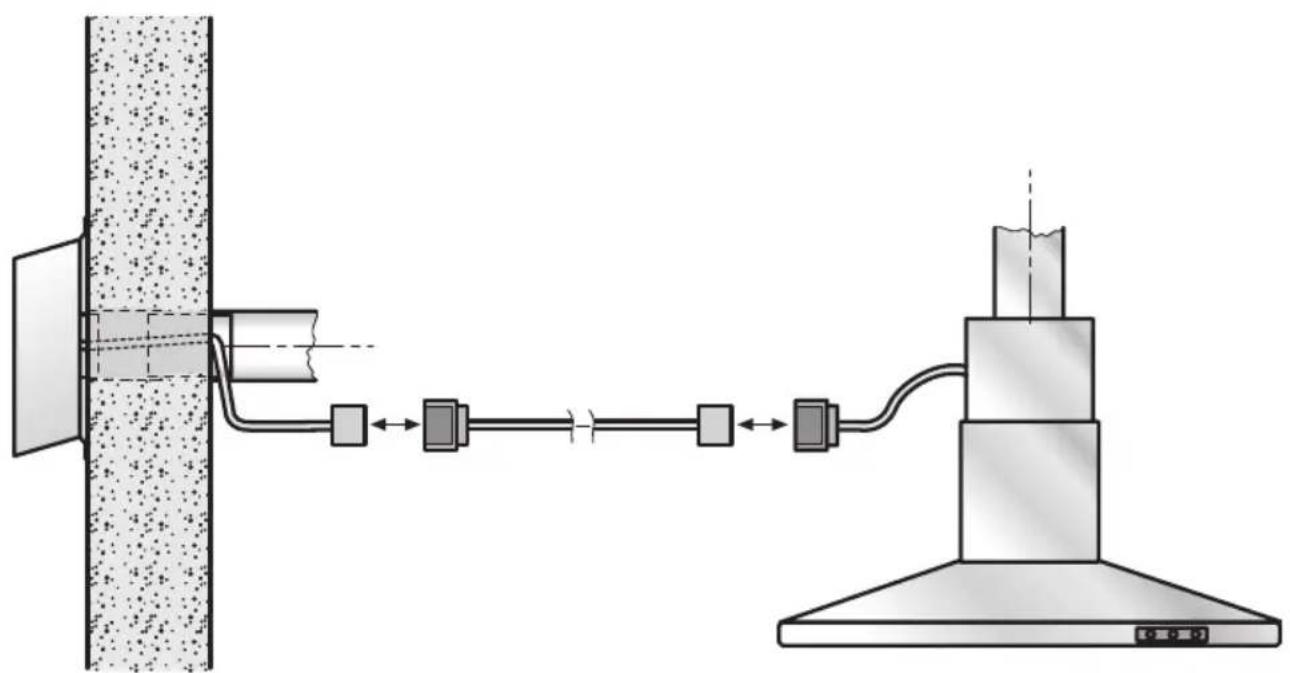

1. Montera rörkanalerna och koppla fläkten till spiskåpan och elnätet.

Skyddshöljet över stickkontakten måste av säkerhetsskäl alltid sitta på plats samt vara stängt.

Viktigt att veta

Tips till användaren

Kontrollera med jämna mellanrum att luften utan problem kan strömma genom fläkten.

Luftgallret på utsidan får inte täckas för, inte heller av växter.

Om anslutningsledningen skadas måste den bytas ut av tillverkaren, service eller annan fackman. Detta för att undvika fara.

Rengöring och skötsel

Använd ett milt rengöringsmedel utan repande effekt avsett för rostfritt stål. Ytorna rengörs i slipriktningen.

Använd inte svampar som kan repa ytor i rostfritt stål och inte heller putsmedel innehållande sand, soda, syra eller klorider.

Behandla med vårdande medel för rostfria produkter med jämna mellanrum för att bevara produktens yttre.
