ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ 271575 Arktic

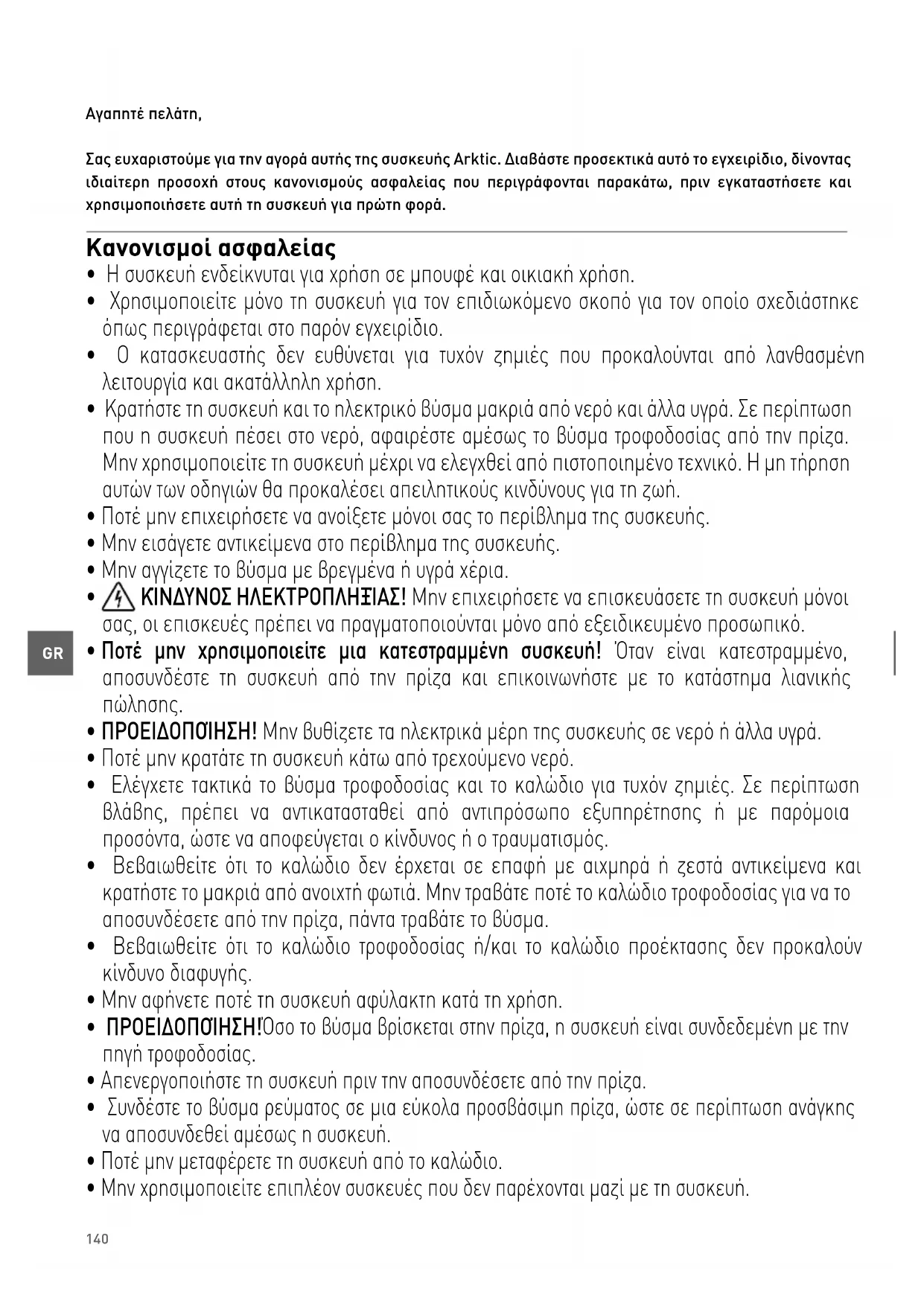

Αγαπητέ πελάτη, Σας ευχαριστούμε για την αγορά αυτής της συσκευής Arktic. Διαβάστε προσεκτικά αυτό το εγχειρίδιο, δίνοντας ιδιαίτερη προσοχή στους κανονισμούς ασφαλείας που περιγράφονται παρακάτω, πριν εγκαταστήσετε και χρησιμοποιήσετε αυτή τη συσκευή για πρώτη φορά. Κανονισμοί ασφαλείας

• Η συσκευή ενδείκνυται για χρήση σε μπουφέ και οικιακή χρήση.

• Χρησιμοποιείτε μόνο τη συσκευή για τον επιδιωκόμενο σκοπό για τον οποίο σχεδιάστηκε όπως περιγράφεται στο παρόν εγχειρίδιο.

• Ο κατασκευαστής δεν ευθύνεται για τυχόν ζημιές που προκαλούνται από λανθασμένη λειτουργία και ακατάλληλη χρήση.

• Κρατήστε τη συσκευή και το ηλεκτρικό βύσμα μακριά από νερό και άλλα υγρά. Σε περίπτωση που η συσκευή πέσει στο νερό, αφαιρέστε αμέσως το βύσμα τροφοδοσίας από την πρίζα. Μην χρησιμοποιείτε τη συσκευή μέχρι να ελεγχθεί από πιστοποιημένο τεχνικό. Η μη τήρηση αυτών των οδηγιών θα προκαλέσει απειλητικούς κινδύνους για τη ζωή.

• Ποτέ μην επιχειρήσετε να ανοίξετε μόνοι σας το περίβλημα της συσκευής.

• Μην εισάγετε αντικείμενα στο περίβλημα της συσκευής.

• Μην αγγίζετε το βύσμα με βρεγμένα ή υγρά χέρια.

ΚΊΝΔΥΝΟΣ ΗΛΕΚΤΡΟΠΛΗΞΊΑΣ! Μην επιχειρήσετε να επισκευάσετε τη συσκευή μόνοι σας, οι επισκευές πρέπει να πραγματοποιούνται μόνο από εξειδικευμένο προσωπικό.

• Ποτέ μην χρησιμοποιείτε μια κατεστραμμένη συσκευή! Όταν είναι κατεστραμμένο, αποσυνδέστε τη συσκευή από την πρίζα και επικοινωνήστε με το κατάστημα λιανικής

• ΠΡΟΕΙΔΟΠΟΊΗΣΗ! Μην βυθίζετε τα ηλεκτρικά μέρη της συσκευής σε νερό ή άλλα υγρά.

• Ποτέ μην κρατάτε τη συσκευή κάτω από τρεχούμενο νερό.

• Ελέγχετε τακτικά το βύσμα τροφοδοσίας και το καλώδιο για τυχόν ζημιές. Σε περίπτωση βλάβης, πρέπει να αντικατασταθεί από αντιπρόσωπο εξυπηρέτησης ή με παρόμοια προσόντα, ώστε να αποφεύγεται ο κίνδυνος ή ο τραυματισμός.

• Βεβαιωθείτε ότι το καλώδιο δεν έρχεται σε επαφή με αιχμηρά ή ζεστά αντικείμενα και κρατήστε το μακριά από ανοιχτή φωτιά. Μην τραβάτε ποτέ το καλώδιο τροφοδοσίας για να το αποσυνδέσετε από την πρίζα, πάντα τραβάτε το βύσμα.

• Βεβαιωθείτε ότι το καλώδιο τροφοδοσίας ή/και το καλώδιο προέκτασης δεν προκαλούν κίνδυνο διαφυγής.

• Μην αφήνετε ποτέ τη συσκευή αφύλακτη κατά τη χρήση.

• ΠΡΟΕΙΔΟΠΟΊΗΣΗ! Όσο το βύσμα βρίσκεται στην πρίζα, η συσκευή είναι συνδεδεμένη με την πηγή τροφοδοσίας.

• Απενεργοποιήστε τη συσκευή πριν την αποσυνδέσετε από την πρίζα.

• Συνδέστε το βύσμα ρεύματος σε μια εύκολα προσβάσιμη πρίζα, ώστε σε περίπτωση ανάγκης να αποσυνδεθεί αμέσως η συσκευή.

• Ποτέ μην μεταφέρετε τη συσκευή από το καλώδιο.

• Μην χρησιμοποιείτε επιπλέον συσκευές που δεν παρέχονται μαζί με τη συσκευή.141

• Συνδέστε τη συσκευή μόνο σε πρίζα με την τάση και τη συχνότητα που αναφέρονται στην ετικέτα της συσκευής.

• Ποτέ μην χρησιμοποιείτε εξαρτήματα εκτός από αυτά που συνιστώνται από τον κατασκευαστή. Εάν δεν γίνει κάτι τέτοιο, θα μπορούσε να αποτελέσει κίνδυνο για την ασφάλεια του χρήστη και θα μπορούσε να προκαλέσει βλάβη στη συσκευή. Χρησιμοποιείτε μόνο αυθεντικά εξαρτήματα και αξεσουάρ.

• Η συσκευή αυτή δεν πρέπει να λειτουργεί από άτομα με μειωμένες σωματικές, αισθητηριακές ή διανοητικές ικανότητες ή άτομα με έλλειψη εμπειρίας και γνώσης.

• Αυτή η συσκευή δεν πρέπει, σε καμία περίπτωση, να χρησιμοποιείται από παιδιά.

• Κρατήστε τη συσκευή και το καλώδιο τροφοδοσίας μακριά από παιδιά.

• ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Πάντα απενεργοποιείτε τη συσκευή και αποσυνδέστε την πρίζα πριν από τον καθαρισμό, τη συντήρηση ή την αποθήκευση. Ειδικοί Κανονισμοί Ασφαλείας

• Αυτή η συσκευή προορίζεται μόνο για την κατασκευή παγοκύβων. Οποιαδήποτε άλλη χρήση μπορεί να προκαλέσει ζημιά στη συσκευή ή τραυματισμό.

• Χρησιμοποιήστε τη συσκευή μόνο όπως περιγράφεται σε αυτό το εγχειρίδιο.

ΠΡΟΣΟΧΗ!! Καυτή επιφάνεια! Η επιφάνεια είναι ζεστή όταν χρησιμοποιείται. Αγγίξτε μόνο τον πίνακα ελέγχου.

ΠΡΟΣΟΧΗ!! Κίνδυνος πυρκαγιάς! Το ψυκτικό μέσο που χρησιμοποιείται στη συσκευή είναι R290. Είναι ένα ιδιαίτερα εύφλεκτο ψυκτικό. Ο παράγοντας φυσικού αερίου που χρησιμοποιείται είναι το κυκλοπεντάνιο σε αυτήν τη συσκευή. Είναι ιδιαίτερα εύφλεκτο.

• Μην τοποθετείτε τη συσκευή σε ένα θερμαντικές εστίες (βενζίνη, ηλεκτρική κουζίνα, ψησταριά με κάρβουνα, κ.λπ.). Τοποθετήστε τη συσκευή μακριά από θερμές επιφάνειες και γυμνές φλόγες. Χρησιμοποιείτε πάντα τη συσκευή σε επίπεδη, σταθερή, καθαρή, ανθεκτική στη θερμότητα και στεγνή επιφάνεια.

• Αυτή η συσκευή δεν προορίζεται για λειτουργία με εξωτερικό χρονοδιακόπτη ή ξεχωριστό σύστημα τηλεχειρισμού.

• ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Βεβαιωθείτε ότι οι οπές αερισμού στο περίβλημα της συσκευής δεν φράσσονται.

• ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Μην χρησιμοποιείτε μηχανικές συσκευές ή άλλα μέσα για να επιταχύνετε τη διαδικασία απόψυξης, εκτός από εκείνες που συνιστώνται από τον κατασκευαστή.

• ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προσέξτε να μην προκληθεί ζημιά στο κύκλωμα ψύξης.

• ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Βάλτε μόνο πόσιμο νερό.

• Μην αποθηκεύετε εκρηκτικές ουσίες, όπως αεροζόλ, με εύφλεκτο προωθητικό στη συ

• Αφήστε απόσταση τουλάχιστον 20 cm γύρω από τη συσκευή για αερισμό κατά τη χρήση.

• Μην χρησιμοποιείτε σκληρά σκεύη στην εξωτερική επιφάνεια. Μην χρησιμοποιείτε πίδακα νερού, ξεπλύνετε απευθείας με νερό ή καθαριστικό ατμού, καθώς τα εξαρτήματα υγραίνο

νται και μπορεί να προκληθεί ηλεκτροπληξία.142

• Μην εκθέτετε τη συσκευή σε άμεσο ηλιακό φως. Αποφύγετε μηχανικούς κραδασμούς και

• Μετακινείτε και μεταφέρετε πάντα τη συσκευή σε όρθια θέση, διαφορετικά μπορεί να προ

• Προσοχή! Στερεώστε το καλώδιο τροφοδοσίας εάν είναι απαραίτητο για να αποφύγετε ακού

σιο τράβηγμα ή επαφή με την επιφάνεια θέρμανσης.

• Μην καθαρίζετε και μην αποθηκεύετε τη συσκευή εκτός εάν έχει κρυώσει τελείως.

• Δεν υπάρχουν εξαρτήματα που μπορούν να πλυθούν σε πλυντήριο πιάτων.

Οι αγωγοί στο καλώδιο σύνδεσης δικτύου χαρακτηρίζονται από τα εξής χρώματα: Πράσινο και κίτρινο: Γείωση Μπλε: Ουδέτερο

Καθώς τα χρώματα των αγωγών στο καλώδιο σύνδεσης της συσκευής μπορεί να μην αντιστοι

χούν στα χρώματα των σημάνσεων που καθορίζουν το τερματικό στο βύσμα σας, προχωρήστε

Ο αγωγός ο οποίος είναι πρασινοκίτρινος πρέπει να συνδεθεί στο τερματικό στην πρίζα το οποίο σημειώνεται με το γράμμα E, G ή με σύμβολο ή είναι πρασινοκίτρινο. Ο αγωγός ο οποίος έχει μπλε χρώμα πρέπει να συνδέεται στο τερματικό το οποίο σημειώνεται με το γράμμα Ν. Ο αγωγός ο οποίος είναι καφέ πρέπει να συνδεθεί με το τερματικό το οποίο σημειώνεται με το γράμμα L. ΣΗΜΕΙΩΣΗ: Τα παγάκια που έχουν δημιουργηθεί είναι κολλημένα μεταξύ τους και χρειάζεται να τα σπάσετε πριν τη χρήση. Προβλεπόμενη χρήση

• Η συσκευή ενδείκνυται για χρήση σε μπουφέ και οικιακή χρήση.

• Η συσκευή έχει σχεδιαστεί προορίζεται μόνο για την κατασκευή παγοκύβων. Οποιαδήποτε άλλη χρήση μπορεί να προκαλέσει ζημιά στη συσκευή ή τραυματισμό.

• Η χρήση της συσκευής για οποιονδήποτε άλλο σκοπό θεωρείται εσφαλμένη. Ο χρήστης είναι απο- κλειστικά υπεύθυνος για την μη κατάλληλη χρήση της συσκευής. Εγκατάσταση γείωσης Η συσκευή αυτή ταξινομείται ως κατηγορία προ- στασίας Ι και πρέπει να συνδέεται με προστατευτικό έδαφος. Η γείωση μειώνει τον κίνδυνο ηλεκτροπλη- ξίας παρέχοντας ένα καλώδιο διαφυγής για το ηλε- κτρικό ρεύμα. Αυτή η συσκευή είναι εφοδιασμένη με καλώδιο τροφοδοσίας που διαθέτει καλώδιο γείω- σης και γειωμένο βύσμα. Το βύσμα πρέπει να συν- δεθεί σε μια πρίζα που είναι σωστά εγκατεστημένη και γειωμένη.143

Τεχνικές προδιαγραφές

1) Διαστάσεις/ Συνδέσεις

Αριθμός προϊόντος 271575 Τάση και συχνότητα λειτουργίας 220-240V~ /50Hz Ονομαστική τιμή έντασης ρεύματος 2,2A Ισχύς εισόδου 280W Χρησιμοποιούμενο ψυκτικό μέσο και ποσότητα έγχυσης R290 / 95g Κλιματική κλάση SN-T Παράγοντας φυσικού αερίου Κυκλοπεντάνιο Κατηγορία προστασίας Κατηγορία I Συνθηκες λειτουργιας Θερμ. Δωματιου Θερμ. Παροχης νερου Πιεση παροχης νερου 10°C ~ 38°C 5°C ~ 35°C 0,04 ~ 0,6 MPa Καθαρό βάρος (περ.) 27κιλά Διαστάσεις 448x400x(H)798mm Σημείωση: Οι τεχνικές προδιαγραφές μπορούν να τροποποιηθούν χωρίς προηγούμενη ειδοποίηση.144

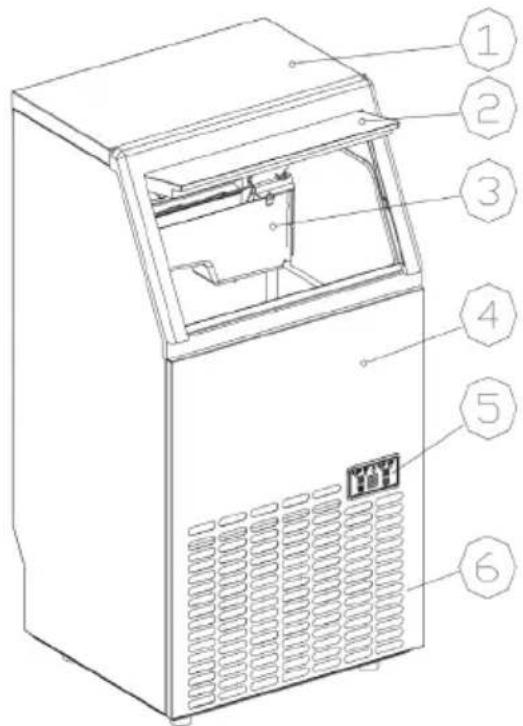

1) Δομή κύριας μονάδας

3. Παγομηχανή και δοχείο νερού

5. Πίνακας χειρισμού

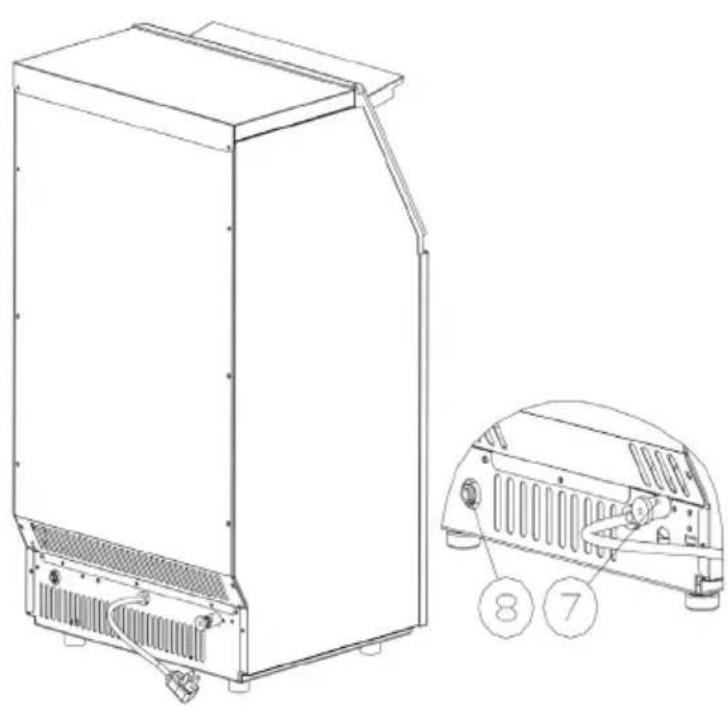

6. Έξοδος αέρα: Πρέπει να διατηρείται η ελεύθε-

ρη κυκλοφορία αέρα. Θα εξέρχεται θερμός αέ- ρας κατά τη λειτουργία της μονάδας.

7. Αποχέτευση νερού.

8. Παροχή νερού για την προμήθεια νερού.

Αξεσουάρ: Λευκός σωλήνας αποχέτευσης 2 μέ- τρων, σύνδεσμος για τη στρόφιγγα νερού, λευκός σωλήνας παροχής νερού μήκους 3 μέτρων (Ø 6,35mm). A. Σωλήνας διαχωρισμού νερού: με εννέα μικρές τρύπες, το νερό θα εξέρχεται από αυτές τις μι- κρές τρύπες. B. Εξατμιστής (μονάδα παγομηχανής) C. Πλάκα για τον εντοπισμό της στάθμης του πά-

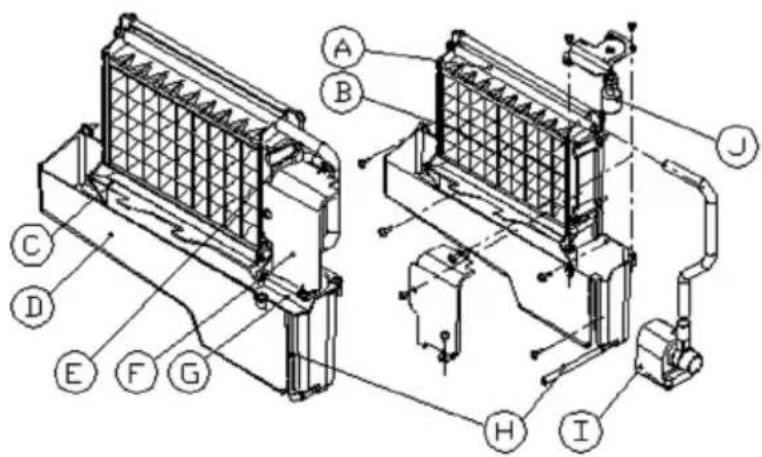

D. Δοχείο νερού. E. Σωλήνας παροχής νερού. F. Καπάκι στη δεξιά πλευρά του εξατμιστή. G. Πλάκα εγκατάστασης διακόπτη στάθμης νερού. H. Σωλήνας αποχέτευσης νερού του δοχείου νε- ρού. I. Αντλία νερού. J. Διακόπτης εντοπισμού στάθμης νερού.145

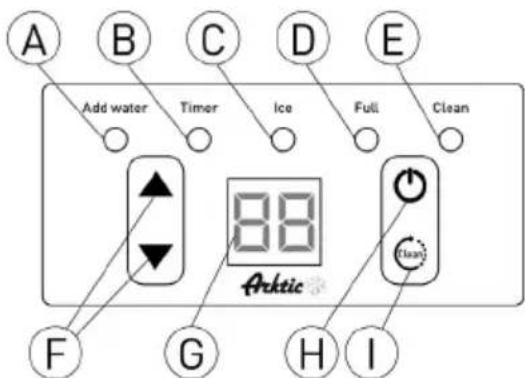

2) Πίνακας χειρισμού

A. Ενδεικτική λυχνία «Add water» (Προσθήκη νε- ρού): Όταν αναβοσβήνει η λυχνία, σημαίνει ότι η παροχή νερού είναι πολύ αργή και όταν η λυχνία είναι αναμμένη συνεχώς σημαίνει απουσία νε- ρού στη μονάδα. B. Ενδεικτική λυχνία «Timer» (Χρονόμετρο): Όταν αυτή η λυχνία είναι αναμμένη, σημαίνει ότι έχει ρυθμιστεί το ΧΡΟΝΟΜΕΤΡΟ. Το χρονόμετρο μπορεί να ενεργοποιηθεί ή να απενεργοποιη- θεί με το πλήκτρο «clean/timer» (καθαρισμός/ χρονόμετρο). C. Ενδεικτική λυχνία «Ice» (Πάγος): Εάν η λυχνία είναι αναμμένη, σημαίνει ότι η μονάδα φτιάχνει πάγο, και αν η λυχνία αναβοσβήνει σημαίνει ότι η μονάδα είναι στη διαδικασία συλλογής του

D. Ενδεικτική λυχνία «Full»(Πλήρες): Όταν η μο- νάδα είναι γεμάτη με παγάκια, η λυχνία θα είναι

E. Λυχνία «Clean»: Όταν ανάβει αυτή η λυχνία, ξεκινά ο καθαρισμός της αντλίας νερού. Όταν αναβοσβήνει η λυχνία, σταματά ο καθαρισμός της αντλίας νερού. F. Πλήκτρο & : Χρησιμοποιείται για την προσαρμογή του χρόνου διάρκειας της διαδι- κασίας δημιουργίας πάγου, η προκαθορισμένη ρύθμιση είναι μηδέν, προσθέτοντας ή αφαιρώ- ντας 1 λεπτό με κάθε πάτημα του πλήκτρου ή . Χρησιμοποιείται επίσης για την προσαρ- μογή του χρόνου καθυστέρησης του χρονομέ- τρου, η προκαθορισμένη ρύθμιση είναι μηδέν, προσθέτοντας ή αφαιρώντας 1 ώρα με κάθε πά- τημα του πλήκτρου ή . G. Οθόνη LED: Σε κανονική κατάσταση, ο αριθμός στο παράθυρο είναι πάντα ενεργός, εμφανίζει τη θερμοκρασία περιβάλλοντος, και αν ο αριθ- μός αναβοσβήνει, θα εμφανίζει το χρόνο που απομένει σε λεπτά κάθε διαδικασίας όπως ο κύκλος παραγωγής πάγου, πρόγραμμα αυ- το-καθαρισμού κ.λπ. H. Πλήκτρο “ ” (“On/Off”): Όταν η μονάδα είναι εκτός λειτουργίας, πατήστε αυτό το πλήκτρο για να την ενεργοποιήσετε. Κατά τη διάρκεια του προγράμματος αυτοκαθαρισμού, ή την κανονική κατάσταση παραγωγής πάγου, πατήστε αυτό το πλήκτρο για να απενεργοποιήσετε τη μονάδα άμεσα. Επίσης αν η μονάδα έχει ρυθμιστεί με το χρονόμετρο, πατήστε το πλήκτρο για να ακυ- ρώσετε τη ρύθμιση χρονομέτρου. Όταν η μονάδα φτιάχνει τα παγάκια, πατήστε αυτό το πλήκτρο για περισσότερα από 5 δευτερόλεπτα, η μονά- δα θα μεταβεί στη διαδικασία συλλογής πάγου αναγκαστικά.

I. “ ” («Χρονοδιακόπτης καθαρισμού) κουμπί:

Πιέστε γρήγορα αυτό το κουμπί μια φορά, για μπείτε στις ρυθμίσεις του προγράμματος Χρονο- διακόπτης, και πιέστε αυτό το κουμπί για πάνω από 5 δευτερόλεπτα όταν η συσκευή είναι κλει- στή για να μπείτε στο πρόγραμμα Καθαρισμού.146

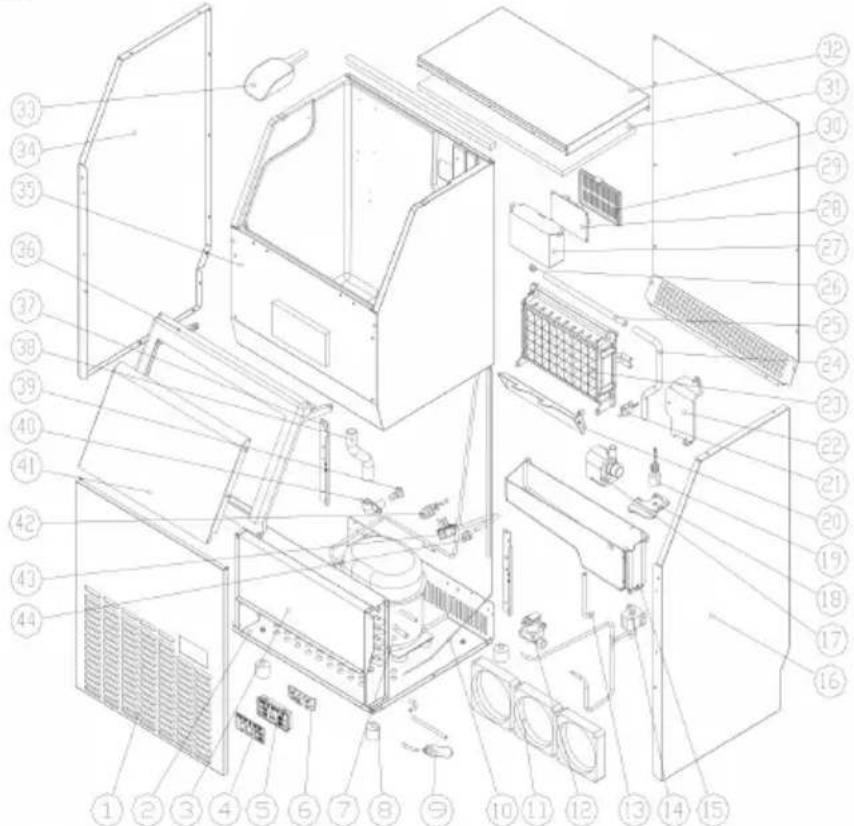

Λίστα ανταλλακτικών Αρ. Ανταλλακτικά Όνομα Ποσ. Σημειώσεις

Πλακέτα πληροφόρησης πίνακα χειρισμού

Κουτί PCB συστήματοςχειρισμού

PCB πίνακα χειρισμού

Βαλβίδα παροχής νερού

Σωλήνας αποστράγγισης νερού του δοχείου νερού

Συλλογή πάγου Ηλεκτρομαγνητική βαλβίδα

Πλάκα δεξιάς πλευράς

Αντλία κυκλοφορίας νερού

Καπάκι του δοχείου νερού

Διακόπτης εντοπισμού στάθμης νερού

Πλάκα για τον εντοπισμό της στάθμης του πάγου

Διακόπτης μαγνητικού ελέγχου

Εξατμιστής και το πλαίσιο του

Καπάκι στη δεξιά πλευρά του εξατμιστή

Αρ. Ανταλλακτικά Όνομα Ποσ. Σημειώσεις

Σωλήνας παροχής νερού

Σωλήνας διαχωρισμού νερού, με εννέα

Καπάκι του σωλήνα διαχωρισμού νερού

Κάλυμμα της κύριας PCB ελέγχου

Μονωτικό σφουγγάρι του πάνω καπακιού

Πλάκα αριστερής πλευράς

Άφρισμα Εσωτερικός χώρος & δοχείο αποθήκευσης πάγου

Πλάκα ενίσχυσης ισχύος

Σωλήνας εξόδου νερού του εσωτερικού

Καπάκι αποστράγγισης νερού

Θέση αποστράγγισης νερού

Κλιπ του καλωδίου ηλεκτρικού ρεύματος

Αποσυσκευασία της παγομηχανής σας

1. Αφαιρείτε την εξωτερική και την εσωτερική συ-

σκευασία. Ελέγξτε αν είναι μέσα ή όχι όλα τα αξεσουάρ συμπεριλαμβανομένων του εγχειριδίου χρήσης, της σέσουλας πάγου, του λευκού σωλήνα εισόδου νερού, του γρήγορου συνδέσμου 4 δρόμων σε 2 δρόμους και η σωλήνας αποχέτευσης νερού κ.λπ. Εάν λείπουν εξαρτήματα, επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών.

2. Φυλάξτε τη συσκευασία εάν σκοπεύετε να αποθη-

κεύσετε τη συσκευή σας στο μέλλον.

3. Αφαιρέστε τις ταινίες για να φτιάξετε την πόρτα και

τον εσωτερικό καταψύκτη, τη σέσουλα πάγου κ.λπ. Καθαρίστε τον εσωτερικό καταψύκτη και τη σέσου- λα πάγου με βρεγμένο πανί.

4. Τοποθετήστε την παγομηχανή σε ευθύ και επίπεδο

δάπεδο χωρίς απευθείας ηλιακή ακτινοβολία και άλλες πηγές θερμότητας (δηλαδή: φούρνο, κλί- βανο, θερμάστρα). Βεβαιωθείτε ότι υπάρχει κενό τουλάχιστον 20cm μεταξύ της εξόδου αέρα και των εμποδίων και τουλάχιστον 5 cm μεταξύ της δεξι- άς/αριστερής πλευράς και του τοίχου.

5. Αφήστε 4 ώρες για το ψυκτικό υγρό να κατασταλά-

ξει πριν συνδέσετε στην πρίζα την παγομηχανή αν η μονάδα ενδεχομένως ανατραπεί κατά την απο- στολή ή μεταφορά.

6. Η συσκευή πρέπει να τοποθετηθεί κατά τέτοιον

τρόπο ώστε το βύσμα να είναι προσβάσιμο. ΠΡΟΣΟΧΗ: Χρησιμοποιείτε μόνο πόσιμο νερό για να φτιάξετε πάγο. Απαιτήσεις θέσης εγκατάστασης α) Διατηρείτε την κατάλληλη θερμοκρασία δωματίου και τη θερμοκρασία εισόδου νερού σύμφωνα με τον ως άνω πίνακα προδιαγραφών. Αλλιώς θα επη- ρεαστεί η απόδοση της παραγωγής πάγου. β) Η μονάδα αυτή δε θα πρέπει να είναι τοποθετημέ- νη κοντά σε πηγή θερμότητας. γ) Η μονάδα αυτή θα πρέπει να τοποθετείται σε στα- θερή & επίπεδη βάση στο πάνω μέρος κανονικού ντουλαπιού. δ) Πρέπει να υπάρχει απόσταση τουλάχιστον 200 mm γύρω από τη συσκευή και 40 mm από το επάνω μέρος για να υπάρχει καλή κυκλοφορία του αέρα. ε) Μην τοποθετείτε τίποτα στο πάνω μέρος της πα-

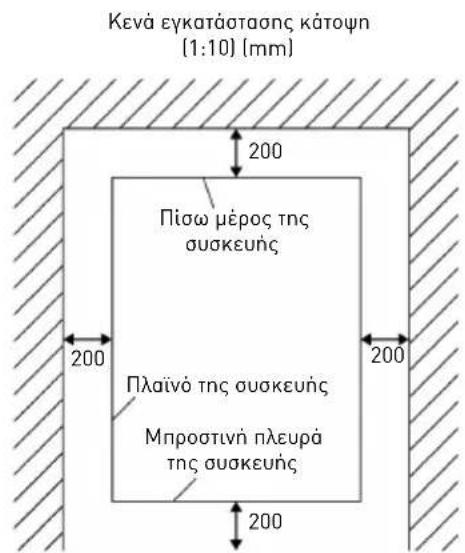

Κενά εγκατάστασης κάτοψη (1:10) (mm)

Μπροστινή πλευρά της συσκευής Πλαϊνό της συσκευής

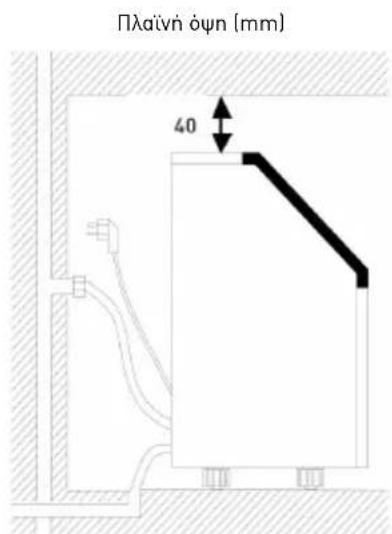

Πλαϊνή όψη (mm) Όταν τοποθετείτε την παγομηχανή κάτω από το ντου- λάπι να τηρείτε τις συνιστώμενες διαστάσεις κενού που φαίνονται παραπάνω. Τοποθετείτε τις παροχές ρεύματος και νερού και τα εξαρτήματα αποχέτευσης στις συνιστώμενες θέσεις όπως φαίνονται. Επιλέγετε μια καλά αεριζόμενη περιοχή με θερμοκρασίες άνω των 10°C και κάτω των 32°C. Η μονάδα αυτή ΠΡΕΠΕΙ να είναι τοποθετημένη σε μία περιοχή προστατευμέ- νη από στοιχεία όπως ο αέρας, η βροχή, ο ψεκασμός και οι σταγόνες νερού. Η παγομηχανή απαιτεί συνεχή προμήθεια νερού με πίεση 1-8 Bar όπως απαιτείται στον ως άνω πίνακα προδιαγραφών. Η θερμοκρασία της τροφοδοσίας νε- ρού στην παγομηχανή θα πρέπει να βρίσκεται μεταξύ των 5°C και 25°C για σωστή λειτουργία.148

Ηλεκτρικές απαιτήσεις και συνδέσεις ΠΡΟΣΟΧΗ: Η ΜΟΝΑΔΑ ΑΥΤΗ ΠΡΕΠΕΙ ΝΑ ΕΙΝΑΙ

• Πριν μετακινήσετε την παγομηχανή σας στην τελική της θέση, είναι σημαντικό να βεβαιωθείτε ότι έχετε τη σωστή ηλεκτρική σύνδεση.

• Συνιστάται να διατίθεται χωριστό κύκλωμα, που θα εξυπηρετεί μόνο τη δική σας παγομηχανή. Χρησι- μοποιείτε δοχεία τα οποία δε μπορούν να απενερ- γοποιηθούν από έναν διακόπτη ή αλυσίδα. Αν θα πρέπει να αντικατασταθεί το καλώδιο ή η πρίζα, αυτό θα πρέπει να πραγματοποιηθεί από έναν κα- ταρτισμένο μηχανικό του σέρβις.

• Η συσκευή αυτή απαιτεί τυπικά 220-240 Volt, ηλε- κτρική πρίζα με καλά μέτρα γείωσης. Καθαρισμός της παγομηχανής πριν την πρώτη χρήση

1. Ανοίγετε την πόρτα.

2. Καθαρίστε τη συσκευή με διάλυμα απορρυπαντι-

κού, χλιαρό νερό και ένα μαλακό πανί.

3. Καθαρίζετε επανειλημμένα το νερό που ακουμπά

στα εσωτερικά μέρη, μπορείτε να τραβήξετε το σωλήνα αποχέτευσης νερού από το δοχείο νερού με την ένδειξη «Η» στην παραπάνω εικόνα για να αποστραγγίσετε το καθαρισμένο νερό στο δοχείο νερού, στη συνέχεια καθαρίζετε τον εσωτερικό χώρο αποθήκευσης πάγου. Μετά από αυτό απο- στραγγίζετε όλο το νερό καθαρισμού από την απο- χέτευση νερού που είναι τοποθετημένη στο πίσω μέρος της μονάδας («7» στην παραπάνω εικόνα). Επανατοποθετήστε το σωλήνα αποχέτευσης νερού και το καπάκι της αποχέτευσης νερού αλλιώς η μονάδα δε θα λειτουργήσει σωστά. Απορρίψτε τα πρώτα παγάκια μετά τον καθαρισμό.

4. Το εξωτερικό της παγομηχανής θα πρέπει να κα-

θαρίζεται τακτικά με ένα ήπιο διάλυμα καθαριστι- κού και χλιαρό νερό.

5. Στεγνώνετε το εσωτερικό και το εξωτερικό με ένα

καθαρό μαλακό πανί. Σύνδεση νερού για την παγομηχανή σας ΣΗΜΑΝΤΙΚΟ: Βεβαιωθείτε ότι χρησιμοποιείτε τα νέα σετ σωλήνων που προμηθεύονται με τη συσκευή. Συνδέστε το σωλήνα παροχή νερού στη μονάδα Βήμα 1: Πρώτα αφαιρείτε το κλιπ στην παροχή νερού (επισημαίνεται στην παρακάτω εικόνα «B») που βρίσκεται στο πίσω μέρος της μονάδας. Αφαιρείτε το βύσμα κατά της σκόνης. Βήμα 2: Τοποθετήστε το ένα άκρο του λευκού σω- λήνα νερού στην παροχή νερού και σπρώξτε εντελώς προς τα μέσα και τοποθετήστε το κλιπ στη θέση του τότε ολοκληρώνεται η σύνδεση του σωλήνα νερού. Remove the clipper first Βήμα 1: Αφαιρείτε το προστατευτικό

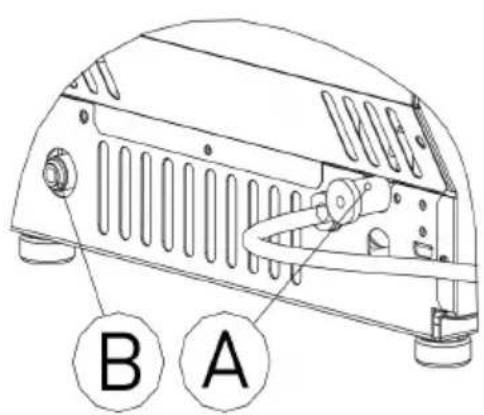

Παροχή νερού στην πλάτη της μονάδας Πιέστε προς τα μέσα τον ενεργό εξωτερικό κύκλο, μετά αφαιρέστε το προστατευτικό

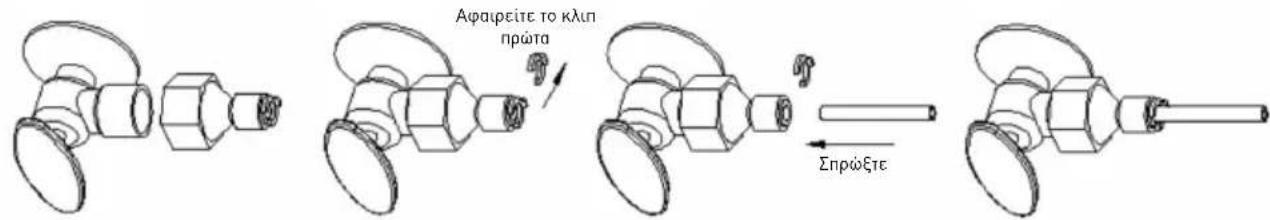

το κλιπ πρώτα Βήμα 2: Εισάγετε το σωλήνα νερού Στη συνέχεια τοποθετήστε το κλιπ στη

Πρώτα εισάγετε το σωλήνα νερού εντελώς προς τα μέσα Λευκός σωλήνας νερού

Σύνδεση του σωλήνα αποστράγγισης νερού Βγάζετε το καπάκι αποστράγγισης νερού σε μαύρο χρώμα (επισημαίνεται με «A» στην παραπάνω εικό- να), στη συνέχεια συνδέετε το λευκό σωλήνα απο- στράγγισης που περιλαμβάνεται στο αξεσουάρ, συνδέστε το άλλο άκρο αυτής της αποστράγγισης στον κύριο σωλήνα αποστράγγισης νερού.149

Συνδέστε τον σωλήνα νερού στη στρόφιγγα νερού του κύριου συστήματος παροχής νερού Ο παρεχόμενος γρήγορος σύνδεσμος νερού πρέπει να βιδωθεί σε μία στρόφιγγα. Αφαιρέστε το κλιπ από τον γρήγορο σύνδεσμο νερού, τοποθετήστε το άλλο άκρο του σωλήνα νερού εντελώς στη θέση του γρή- γορου συνδέσμου, τοποθετήστε το κλιπ στη θέση του. Σημαντικό: Η πίεση νερού του κύριου συστήματος παροχής νερού πρέπει να είναι 0,04-05 MPa at Βήμα 1: Γρήγορος σύνδεσμος και η στρόφιγγα νερού Βήμα 3: Εισάγετε το σωλήνα νερού

Βήμα 4: Εισάγετε πίσω το κλιπ

Βήμα 2: Βιδώστε τον γρήγορο σύνδεσμο στη στρόφιγγα νερού στο σπείρωμα και αφαιρέστε

Λειτουργία της διαδικασίας παραγωγής πάγου

1. Αφού ολοκληρωθεί η σύνδεση του σωλήνα νερού,

βάζετε τη συσκευή στην πρίζα. Στη συνέχεια πιέ- στε το πλήκτρο “ ” στον πίνακα χειρισμού για να ξεκινήσει ο κύκλος παραγωγής πάγου και ταυτό- χρονα η λυχνία “Ice” θα είναι αναμμένη. Η ψηφια- κή οθόνη θα εμφανίζει κανονικά τη θερμοκρασία περιβάλλοντος. Ο συμπιεστής, το μοτέρ ανεμιστή- ρα και η αντλία νερού θα λειτουργούν κατά τη δια- δικασία παραγωγής πάγου.

2. Κάθε κύκλος παραγωγής πάγου θα διαρκεί περί-

που 11 έως 30 λεπτά, ανάλογα με τη θερμοκρασία περιβάλλοντος και τη θερμοκρασία νερού.

3. Μόλις τελειώσει η διαδικασία παραγωγής πάγου

η συσκευή θα μεταβεί στη διαδικασία συλλογής πάγου. Ταυτόχρονα το σύστημα θα εντοπίσει τη στάθμη νερού, αν η στάθμη νερού είναι χαμηλότε- ρη από την απαιτούμενη η λυχνία «Add water» ξε- κινά να αναβοσβήνει, ανοίξτε τη βαλβίδα εισόδου νερού για να προμηθεύσετε έξτρα νερό στο δοχείο νερού, όταν η διαδικασία παροχής νερού τελειώ- σει τότε η λυχνία «Add water» σβήνει και πάλι.

4. Όταν η ένδειξη «Full» ενεργοποιηθεί, τότε η μο-

νάδα σταματά να λειτουργεί. Αν αφαιρέσετε αρκετά παγάκια, η μονάδα θα ξεκινήσει να λειτουργεί και πάλι μετά από περίοδο 3 λεπτών.

5. Κατά τη διαδικασία παραγωγής πάγου πατήστε το

πλήκτρο ή για να ρυθμίσετε το χρόνο διάρ- κειας της διαδικασίας παραγωγής πάγου, αυτό θα αλλάξει την πυκνότητα από τα παγάκια. Η προκα- θορισμένη ρύθμιση είναι μηδέν, θα προστίθεται ή θα αφαιρείται 1 λεπτό στη διαδικασία πατώντας το πλήκτρο ή . 5 δευτερόλεπτα μετά το τελευ- ταίο πάτημα προγραμματίζονται οι νέες ρυθμίσεις.

6. Η κακή ποιότητα νερού θα προκαλέσει καλή ποι-

ότητα πάγου και θα μειώσει τη διαφάνεια του πά-

ΣΗΜΕΙΩΣΗ: Τα παγάκια που έχουν δημιουργηθεί είναι κολλημένα μεταξύ τους και χρειάζεται να τα

Αυτόματο πρόγραμμα αυτοκαθαρισμού Εκκίνηση του προγράμματος αυτοκαθαρισμού: Μετά τη σύνδεση ολόκληρου του σωλήνα νερού, συνδέετε την πρίζα πατάτε το πλήκτρο “ ” για περισσότερα από 5 δευτερόλεπτα, αυτό ξεκινά το πρόγραμμα κα- θαρισμού. Η λυχνία «Clean» θα είναι ενεργή κατά τη διάρκεια του καθαρισμού, η ψηφιακή οθόνη θα εμ- φανίζει τον υπόλοιπο χρόνο. Το πρόγραμμα αυτοκα- θαρισμού διαρκεί 30 λεπτά. Ακύρωση του προγράμματος αυτοκαθαρισμού: Διαρ- κεί περίπου 30 λεπτά για την ολοκλήρωση ενός προ- γράμματος αυτοκαθαρισμού. Όταν το πρόγραμμα τε- λειώσει το σύστημα θα μπει αυτόματα σε κατάσταση εκτός λειτουργίας. Και επίσης μπορείτε να πατήσετε το πλήκτρο “ ” στον πίνακα χειρισμού για να ακυ- ρώσετε το πρόγραμμα αυτοκαθαρισμού αναγκαστικά.150

Ρύθμιση χρονομέτρου Πως ρυθμίζεται το χρονόμετρο: Όταν η συσκευή εί- ναι εκτός λειτουργίας, πατήστε το πλήκτρο «Timer/ Clean» για να ρυθμίσετε το χρόνο που θα πρέπει η συσκευή να ενεργοποιηθεί. Η λυχνία «Timer» θα ενεργοποιηθεί ο αριθμός στην ψηφιακή οθόνη θα αναβοσβήνει για να δείξει σε πόσες ώρες η συσκευή θα ενεργοποιηθεί. Κατά το αναβοσβήσιμο του αριθ- μού, πατήστε το πλήκτρο , για να προσθέσετε ή να αφαιρέσετε ώρες, η προκαθο- ρισμένη ρύθμιση είναι μηδέν. Πέντε δευτερόλεπτα μετά τη ρύθμιση θα προγραμματιστεί η επιθυμητή σας ρύθμιση. Πως να ακυρώσετε το χρονόμετρο - ΟΝ: Πατήστε το πλήκτρο «Timer/Timer», ο αριθμός στο ψηφιακό παράθυρο θα αναβοσβήνει για να εμφανίζει τον τρέ- χοντα χρόνο καθυστέρησης του χρονομέτρου σας ON, και πατήστε πάλι το πλήκτρο για να ακυρώσετε τη ρύθμιση. Το πάτημα του πλήκτρου “ ” θα ακυρώσει επίσης το χρονόμετρο. Πως να ακυρώσετε το χρονόμετρο - OFF: Αυτή είναι η ίδια διαδικασία όπως για την ακύρωση του χρονο- μέτρου ON. Διάγραμμα συνδεσμολογίας Ρελέ έναρξης

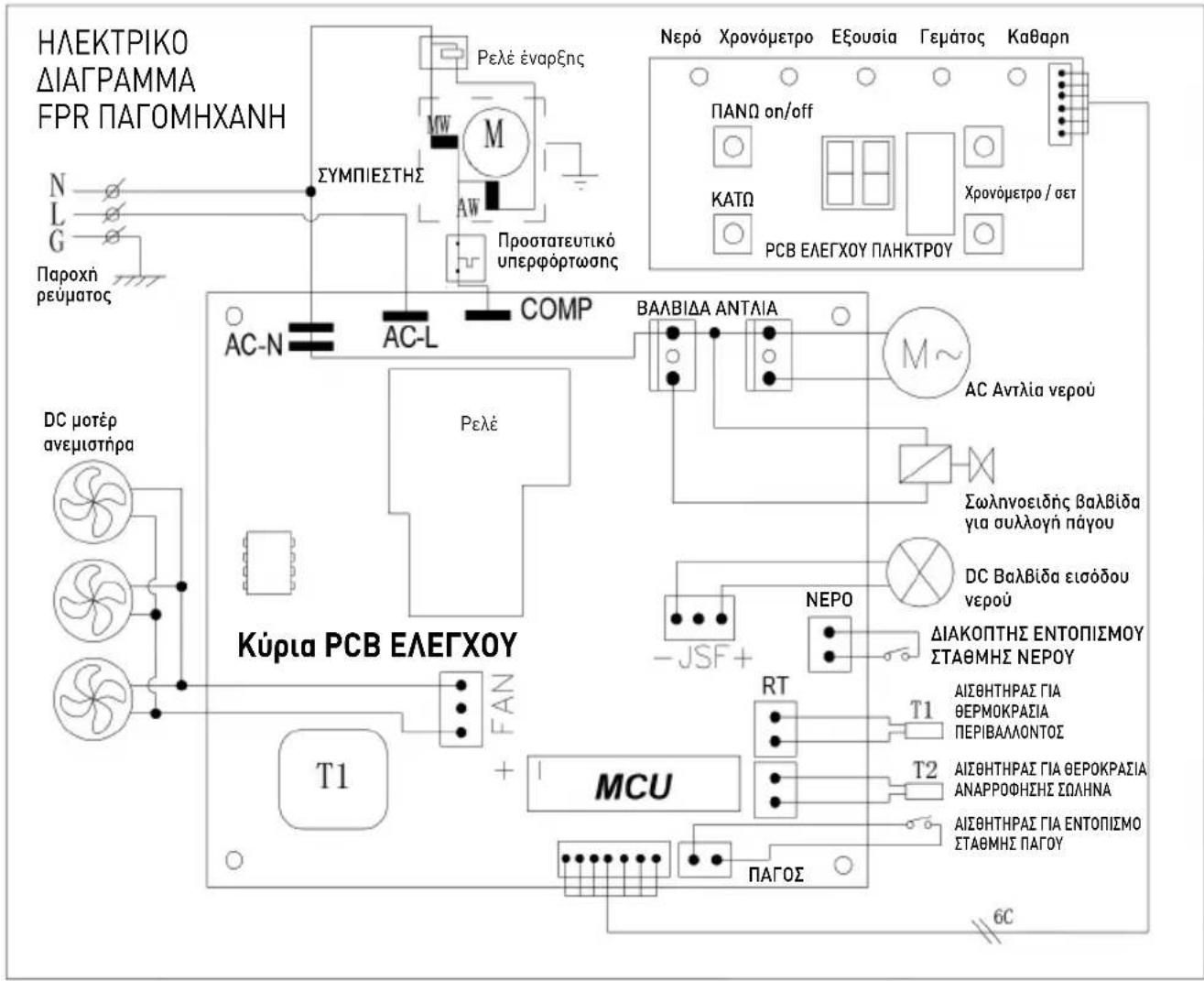

Προστατευτικό υπερφόρτωσης

ΒΑΛΒΙΔΑ ΑΝΤΛΙΑ ΠΑΝΩ on/off

Χρονόμετρο / σετ Νερό Χρονόμετρο Εξουσία Γεμάτος Καθαρη Σωληνοειδής βαλβίδα για συλλογή πάγου DC Βαλβίδα εισόδου

ΔΙΑΚΟΠΤΗΣ ΕΝΤΟΠΙΣΜΟΥ ΣΤΑΘΜΗΣ ΝΕΡΟΥ ΑΙΣΘΗΤΗΡΑΣ ΓΙΑ ΘΕΡΜΟΚΡΑΣΙΑ ΠΕΡΙΒΑΛΛΟΝΤΟΣ ΑΙΣΘΗΤΗΡΑΣ ΓΙΑ ΘΕΡΟΚΡΑΣΙΑ ΑΝΑΡΡΟΦΗΣΗΣ ΣΩΛΗΝΑ ΑΙΣΘΗΤΗΡΑΣ ΓΙΑ ΕΝΤΟΠΙΣΜΟ ΣΤΑΘΜΗΣ ΠΑΓΟΥ Κύρια PCB ΕΛΕΓΧΟΥ

FPR ΠΑΓΟΜΗΧΑΝΗ PCB ΕΛΕΓΧΟΥ ΠΛΗΚΤΡΟΥ AC Αντλία νερού151

Κανονικοί ήχοι Η νέα σας παγομηχανή μπορεί να κάνει θορύβους τους οποίους δε γνωρίζετε. Οι περισσότεροι από τους νέους ήχους είναι κανονικοί. Σκληρές επιφά- νειες όπως το δάπεδο, οι τοίχοι και τα ντουλάπια μπορεί να κάνουν τους ήχους να φαίνονται πιο δυ- νατοί απ’ ότι είναι στην πραγματικότητα. Παρακάτω περιγράφονται τα είδη των ήχων που θα μπορούσαν να είναι καινούργιοι σε εσάς και τι μπορείτε να κά- νετε με αυτούς.

• Θα ακούσετε ένα θρόισμα όταν ανοίγει η βαλβίδα για να γεμίσει το δοχείο νερού για κάθε κύκλο.

• Τριγμοί μπορεί να προέρχονται από τη ροή του ψυ- κτικού υγρού ή τη γραμμή νερού.

• Ο συμπιεστής υψηλής απόδοσης μπορεί να κάνει κάνει έναν ήχο τριβής ή έναν διαπεραστικό ήχο.

• Το νερό που θα ρέει από το δοχείο νερού στην πλά- κα εξατμιστή μπορεί να κάνει έναν ήχο παφλασμού.

• Το νερό που θα ρέει από τον εξατμιστή στο δοχείο νερού μπορεί να κάνει έναν ήχο παφλασμού.

• Όταν τελειώνει κάθε κύκλος, μπορείτε να ακούσετε έναν γαργαριστό ήχο λόγω του ψυκτικού υγρού που ρέει στην παγομηχανή σας.

• Μπορεί να ακούσετε τον αέρα που εξαναγκάζεται να περάσει μέσω του συμπυκνωτή από τον ανεμι- στήρα συμπυκνωτή. Κατά τη διάρκεια του κύκλου συλλογής, μπορεί να ακούσετε ήχο από τα παγάκια να πέφτουν στο δοχείο αποθήκευσης πάγου.

• Όταν ξεκινήσετε για πρώτη φορά την παγομηχανή μπορεί να ακούσετε νερό να τρέχει συνεχόμενα. Η παγομηχανή έχει προγραμματιστεί να τρέχει έναν κύκλο ξεβγάλματος πριν ξεκινήσει να φτιάχνει

Προετοιμασία της παγομηχανής για μακριά αποθήκευση Αν η παγομηχανή δε χρησιμοποιηθεί για μεγάλο χρο- νικό διάστημα ή πρόκειται να μετακινηθεί σε άλλο μέρος θα είναι απαραίτητο να αποστραγγίσει όλο το νερό που βρίσκεται στο σύστημα.

1. Απενεργοποιήστε τη μονάδα και βγάλτε το καλώδιο

2. Αποκόψτε την παροχή νερού στην κύρια παροχή

3. Αποσυνδέστε το σωλήνα παροχής νερού από τη

βαλβίδα εισόδου νερού.

4. Τραβήξτε το σωλήνα αποστράγγισης νερού από

το δοχείο νερού (H στην απεικόνιση) για την απο- στράγγιση του νερού στο δοχείο νερού. Όταν έχει αποστραγγιστεί όλο το νερό, επανατοποθετήστε την αποστράγγιση νερού.

5. Αποστραγγίζετε όλο το νερό καθαρισμού από την

αποχέτευση νερού που είναι τοποθετημένη στο πίσω μέρος της μονάδας (7 στην απεικόνιση).

6. Αποσυνδέστε το σωλήνα αποστράγγισης νερού

στον κύριο σωλήνα αποστράγγισης ή στην απο- στράγγιση δαπέδου, τοποθετήστε και πάλι το κα- πάκι αποστράγγισης. 7. Αφήστε την πόρτα ανοιχτή για να επιτρέψετε την κυκλοφορία του αέρα και να εμποδίσετε τη δημιουργία μούχλας και μυκήτων.

8. Αφήνετε το σωλήνα παροχής νερού και το καλώ-

διο παροχής ρεύματος αποσυνδεδεμένα μέχρι την επόμενη χρήση.

9. Στεγνώνετε το εσωτερικό και σκουπίζετε το εξωτε-

10. Βάζετε μία πλαστική σακούλα στη μονάδα για να

προστατευτεί από τη σκόνη και τη βρωμιά.152

Καθαρισμός & συντήρηση ΠΡΟΣΟΧΗ: Μη χρησιμοποιείτε τυχόν οινόπνευμα ή ατμό για τον καθαρισμό την εξυγίανση της παγομη- χανής. Αυτό μπορεί να προκαλέσει ρωγμές στα πλα- στικά μέρη. Ζητήστε από έναν εκπαιδευμένο τεχνικό του σέρβις να ελέγξει και να καθαρίσει το συμπυκνω- τή τουλάχιστον μία φορά το χρόνο, προκειμένου να αφήσουν τη μονάδα να λειτουργήσει σωστά. Αυτή η συσκευή πρέπει να καθαριστεί χρησιμοποιώντας μια ριπή νερού. ΠΡΟΣΟΧΗ: Αν η παγομηχανή δε χρησιμοποιηθεί για μεγάλο χρονικό διάστημα, πριν την επόμενη χρήση θα πρέπει να καθαριστεί διεξοδικά. Ακολουθήστε προσεκτικά τυχόν οδηγίες που παρέχονται για τον καθαρισμό ή τη χρήση διαλύματος απολύμανσης. Μην αφήνετε οποιοδήποτε διάλυμα μέσα στην παγο- μηχανή μετά τον καθαρισμό. Ο περιοδικός καθαρισμός και η σωστή συντήρηση θα διασφαλίσει την αποτελεσματικότητα, υψηλή απόδο- ση, υγιεινή και μακρά διάρκεια ζωής. Τα χρονοδια- στήματα συντήρησης που παρατίθενται βασίζονται σε κανονικές συνθήκες. Ενδεχομένως να θέλετε να μειώσετε τα χρονοδιαστήματα, αν έχετε κατοικίδια ή η μονάδα χρησιμοποιείται σε εξωτερικούς χώρους ή υπάρχουν άλλες ειδικές συνθήκες. Τι δε θα έπρεπε να γίνει: Ποτέ μη φυλάτε κάτι στο δο- χείο αποθήκευσης πάγου το οποίο δεν είναι πάγος: αντικείμενα όπως τα μπουκάλια μπύρας και κρασιού όχι μόνο δεν είναι υγιεινά αλλά επίσης οι ετικέτες τους μπορεί να ξεκολλήσουν και να προκαλέσουν πρόβλημα στο σωλήνα αποστράγγισης. Εξωτερικός καθαρισμός Η πόρτα και ο καταψύκτης μπορούν να καθαριστούν με ένα ήπιο καθαριστικό και χλιαρό νερό. Μη χρη- σιμοποιείτε καθαριστικά με βάση διαλύματα ή επι- θετικά καθαριστικά. Χρησιμοποιείστε ένα μαλακό σφουγγάρι και καθαρίστε με καθαρό νερό. Στεγνώστε με μία μαλακή καθαρή πετσέτα για να εμποδίσετε τη δημιουργία λεκέδων από νερό. ΠΡΟΣΟΧΗ: Τα ανοξείδωτα μοντέλα που εκτίθενται σε αέριο χλώριο και υγρασία, όπως είναι σε περιοχές με σπα ή πισίνες μπορεί να παρουσιάσουν αλλοίωση του χρώματος του ανοξείδωτου. Η αλλοίωση του χρώμα- τος από αέριο χλώριο είναι φυσιολογική. Εσωτερικός καθαρισμός Για το δοχείο αποθήκευσης πάγου Το δοχείο αποθήκευσης πάγου θα πρέπει να απολυ- μαίνεται περιστασιακά. Καθαρίστε το δοχείο πριν να χρησιμοποιήσετε τη παγομηχανή για πρώτη φορά και όταν την ξαναχρησιμοποιήσετε μετά από εκτεταμένο χρονικό διάστημα. Είναι συνήθως βολικό να απολυ- μαίνεται το δοχείο μετά το εξωτερικό, το δοχείο απο- θήκευσης πρέπει να είναι άδειο.

1. Αποσυνδέστε τη μονάδα από το ρεύμα.

2. Ανοίξτε την πόρτα και με ένα καθαρό πανί σκουπί-

στε μέχρι κάτω το εσωτερικό με ένα διάλυμα απο- λύμανσης αποτελούμενο από 28g οικιακό απολυ- μαντικό ή χλωρίνη και 7,5L ζεστό νερό.

3. Ξεπλύνετε διεξοδικά με καθαρό νερό. Το βρώμικο

νερό θα αποστραγγιστεί μέσω του σωλήνα απο- στράγγισης.

4. Συνδέστε τη μονάδα και πάλι στο ρεύμα. Η σέσου-

λα πάγου θα πρέπει να πλένεται τακτικά. Την πλέ- νετε όπως κάθε άλλο δοχείο φαγητού. ΠΡΟΣΟΧΗ: Μη χρησιμοποιείτε καθαριστικά με βάση διαλύματα ή επιθετικά καθαριστικά. Αυτά μπορεί να προσδώσουν γεύση στα παγάκια.153

Καθαρισμός των εξαρτημάτων παραγωγής πάγου Κατά τη χρήση, θα πρέπει να πλένετε περιοδικά αυτό το βασικό σύστημα από την παγομηχανή σας.

1. Επαναλάβετε το παραπάνω βήμα για να καθαρίσε-

τε το δοχείο νερού και άλλα εσωτερικά μέρη της

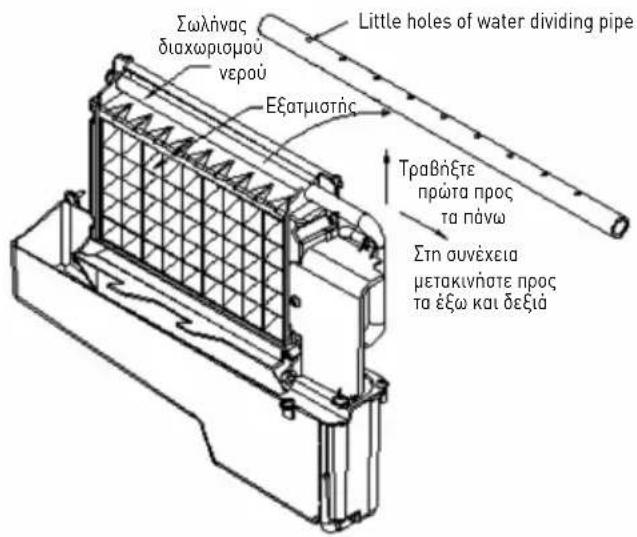

2. Καθαρίστε το σωλήνα διαχωρισμού νερού στον

εξατμιστή επιπλέον, απεγκαταστήστε αυτό το εξάρτημα και καθαρίστε κάθε μία τρυπίτσα που εμφανίζεται στην ακόλουθη απεικόνιση, βεβαι- ωθείτε ότι κάθε τρύπα δεν είναι βουλωμένη, στη συνέχεια τοποθετήστε το στην αρχική του θέση.

3. Αν υπάρχουν παγάκια στην επιφάνεια του εξατμι-

στή αλλά δεν μπορούν να πέσουν, μην τα αφαι- ρέσετε με βία απλά πατήστε το πλήκτρο “ ” για περισσότερο από 5 δευτερόλεπτα, η μονάδα θα εισέλθει στη διαδικασία τήξης του πάγου. Μετά από λίγο τα μεγάλα παγάκια θα πέσουν. Απενερ- γοποιήστε τη συσκευή και βγάλτε το καλώδιο από την πρίζα για να καθαρίσετε την επιφάνεια από το

Στη συνέχεια μετακινήστε προς τα έξω και δεξιά

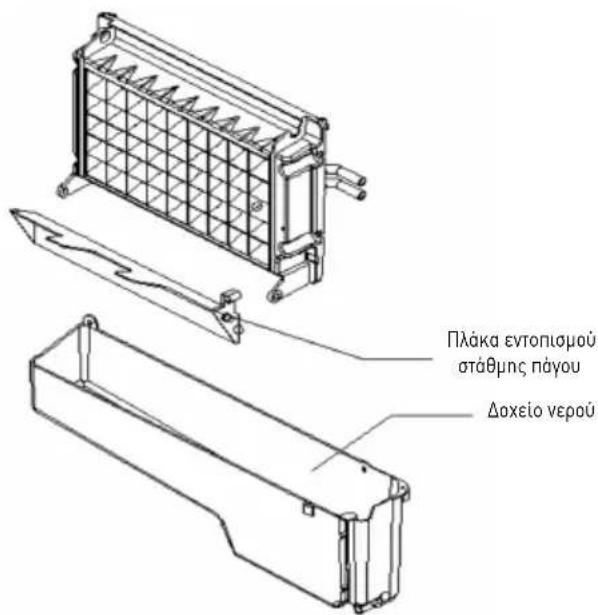

4. Για το δοχείο νερού και την πλάκα εντοπισμού της

στάθμης του πάγου. Δοχείο νερού Πλάκα εντοπισμού στάθμης πάγου Επίσης το δοχείο νερού και η πλάκα εντοπισμού της στάθμης του πάγου είναι πολύ σημαντικά για να δι- ατηρούνται τα παγάκια υγιεινά. Βάλτε το μείγμα ου- δέτερου καθαριστικού & νερού σε έναν ψεκαστήρα καθαρού νερού και στη συνέχεια ψεκάστε σε όλη την εσωτερική επιφάνεια του δοχείου και της πλάκας εντοπισμού πάγου. Καθαρίστε αυτές τις επιφάνειες κατά το δυνατό περισσότερο με ένα καθαρό πανί. Και στη συνέχεια ψεκάζετε τις επιφάνειες με καθαρό νερό στεγνώνοντας με ένα στεγνό καθαρό πανί. Στη συνέχεια αποστραγγίζετε το καθαρισμένο νερό μέσα στο δοχείο νερού τραβώντας προς τα έξω το σωλήνα αποστράγγισης νερού από το δοχείο νερού που επι- σημαίνεται (H στην απεικόνιση). Όταν όλο το καθα- ρισμένο νερό αποστραγγιστεί τοποθετήστε εκ νέου στη θέση του τον σωλήνα αποστράγγισης νερού του δοχείου νερού. Πρόταση: Αφού καθαρίσετε τα εσωτερικά μέρη απορρίψτε την πρώτη δέσμη πάγου.154

Αφαίρεση αλάτων από τη συσκευή Τα άλατα που αφαιρούνται από το νερό κατά τον κύ- κλο ψύξης τελικά θα δημιουργήσουν σκληρές ενα- ποθέσεις αλάτων στο σύστημα νερού. Ο τακτικός καθαρισμός του συστήματος βοηθά να αφαιρεθούν οι εναποθέσεις αλάτων. Πόσο συχνά χρειάζεται να καθαρίζετε το σύστημα εξαρτάται στο πόσο σκληρό είναι το νερό σας. Με σκληρό νερό 4 έως 5 κόκκοι/ λίτρο, μπορεί να χρειαστεί να καθαρίσετε το σύστημα τόσο συχνά όσο και κάθε έξι μήνες.

1. Απενεργοποιήστε την παγομηχανή. Διατηρήστε

την παγομηχανή συνδεδεμένη στην παροχή νερού και στο σωλήνα αποστράγγισης. Όμως κλείστε τη στρόφιγγα νερού της κύριας παροχής νερού.

2. Ανοίξτε την πόρτα και με τη βοήθεια της σέσουλας

βγάλτε όλα τα παγάκια. Είτε τα απορρίπτετε ή τα φυλάτε σε έναν καταψύκτη ή ψύκτη.

3. Παρασκευή του καθαριστικού διαλύματος. Ανα-

μίξτε το ασφαλές καθαριστικό παγομηχανής Nu- Calgon με νερό για να φτιάξετε καθαριστικό διά-

ΠΡΟΣΟΧΗ: Να φοράτε πλαστικά γάντια και προστα- τευτικά γυαλιά όταν χειρίζεστε καθαριστικό παγομη- χανής. Χρησιμοποιείστε ένα πλαστικό ή ανοξείδωτο δοχείο με περισσότερα από 4 λίτρα χωρητικότητας, αναμίξτε 300 ml ασφαλές καθαριστικό παγομηχα- νής Nu-Calgon Nickle με 2,8 λίτρα ζεστό νερό γύρω στους 50-60°C. Στη συνέχεια τα χωρίζετε σε δύο ίσα μέρη μέσα σε 2 φλιτζάνια. Είναι καλύτερα να διατη- ρήσετε τη θερμοκρασία κάθε φλιτζανιού του καθαρι- στικού διαλύματος.

4. Ελέγξτε για να σιγουρευτείτε ότι ο σωλήνας απο-

στράγγισης νερού του δοχείου νερού έχει τοπο- θετηθεί σωστά στην θυρίδα του τοιχώματος του δοχείου. Στη συνέχεια ρίξτε ένα φλιτζάνι καθαρι- στικού διαλύματος παγομηχανής Nickel-Safe στο δοχείο νερού. Περιμένετε περίπου για 5 λεπτά.

5. Ενεργοποιήστε την ισχύ της παγομηχανής, της

συνέχεια πατήστε. Το πλήκτρο “ ” στον πίνακα χειρισμού για περισσότερα από 5 δευτερόλεπτα για να εισέλθετε στο πρόγραμμα αυτοκαθαρισμού. Κατά τη διαδικασία αυτή η λυχνία «Clean» θα είναι πάντα ενεργοποιημένη κατά τη διάρκεια αυτής της περιόδου και το ψηφιακό παράθυρο θα δείχνει τον υπόλοιπο χρόνο.

6. Μετά το πρόγραμμα αυτοκαθαρισμού, τραβήξτε

προς τα έξω το σωλήνα αποστράγγισης του δοχεί- ου νερού, αποστραγγίξτε το διάλυμα καθαρισμού προς το κατώτερο δοχείο αποθήκευσης πάγου. Ανακινήστε ελαφρώς τη μονάδα για να διαφύγει όλο το καθαριστικό διάλυμα εντελώς. Στη συνέχεια τοποθετήστε το σωλήνα αποστράγγισης στη θυρίδα του δοχείου νερού.

7. Επαναλάβετε τα βήματα 4-6 για να καθαρίσετε το

σύστημα διάταξης παραγωγής πάγου και πάλι. ΠΡΟΣΟΧΗ: Το καθαριστικό παγομηχανής περιέχει οξέα. ΜΗΝ το χρησιμοποιείτε ή το αναμιγνύετε με άλλα καθαριστικά προϊόντα με βάση διαλύματα. Χρη- σιμοποιείτε πλαστικά γάντια για να προστατέψετε τα χέρια σας. Διαβάστε προσεκτικά τις οδηγίες ασφα- λείας υλικού στο δοχείο του καθαριστικού παγομη-

8. Ανοίγετε τη στρόφιγγα νερού της κύριας παροχής

νερού και αφήνετε το νερό να διαφύγει στη μο- νάδα. Πατήστε πάλι το πλήκτρο “ ” στον πίνακα χειρισμού για περισσότερα από 5 δευτερόλεπτα για να εισέλθετε στο πρόγραμμα αυτοκαθαρισμού. Μέσω αυτής της διαδικασίας θα καθαρίσει το σω- λήνα διαχωρισμού νερού, τον εξατμιστή, την αντλία νερού, το σωλήνα σιλικόνης και το δοχείο νερού

9. Μετά από ένα ολοκληρωμένο πρόγραμμα αυτοκα-

θαρισμού, τραβήξτε προς τα έξω το σωλήνα απο- στράγγισης, αποστραγγίξτε το διάλυμα καθαρισμού προς τα κάτω στο χαμηλότερο δοχείο αποθήκευ- σης πάγου, επίσης ανακινήστε ελαφρώς τη μονάδα για να αποστραγγίξετε εντελώς όλο το νερό. Μετά τοποθετήστε το σωλήνα αποστράγγισης σφιχτά στη θυρίδα του δοχείου νερού.

10. Επαναλάβετε τα βήματα 8-9 και πάλι 2 φορές.

11. Ακολουθήστε το παραπάνω πρόγραμμα για να κα-

θαρίσετε το δοχείο αποθήκευσης πάγου.

12. Απορρίψτε την πρώτη παρτίδα πάγου.155

Η σέσουλα πάγου, η πόρτα και ο σωλήνας διαχω- ρισμού νερού θα πρέπει να καθαρίζεται από εσάς κάθε μέρα. Στο τέλος κάθε μέρας, καθαρίστε τη σέσουλα πάγου και σκουπίστε τις δυο πλευρές της πόρτας με ένα καθαρό πανί.

2. ΚΑΘΑΡΙΣΜΟΣ ΚΑΘΕ ΔΕΚΑΠΕΝΤΕ ΗΜΕΡΕΣ

Η σέσουλα πάγου, το δοχείο πάγου, το δοχείο νε- ρού, η πλάκα εντοπισμού της στάθμης πάγου και η επιφάνεια του εξατμιστή πρέπει να καθαρίζονται από εσάς κάθε δεκαπέντε ημέρες σύμφωνα με το εσωτερικό πρόγραμμα καθαρισμού.

3. ΚΑΘΑΡΙΣΜΟΣ ΚΑΘΕ ΕΞΙ ΜΗΝΕΣ

Όλα τα εξαρτήματα και οι επιφάνειες που εκτίθενται σε νερό ή σε παγάκια, όπως το δοχείο αποθήκευ- σης πάγου, το δοχείο νερού, η πόρτα, ο εξατμιστής, η αντλία νερού, ο σωλήνας σιλικόνης, ο σωλήνας διαχωρισμού νερού κλπ. Θα πρέπει να καθαριστεί χρησιμοποιώντας ασφαλές καθαριστικό παγομη- χανής Nu-Calgon Nickle κάθε 6 μήνες. Αντιμετώπιση προβλημάτων Πρόβλημα Πιθανή Λύση Η λυχνία «Add water» είναι ενεργο-

Δεν υπάρχει παροχή νερού Ελέγξτε την πίεση της κύριας παροχής νερού ή ελέγξτε αν ο σωλήνας παροχής νερού είναι μπλοκαρισμένος ή όχι προσθέτοντας την πίεση νερού ή καθαρίζοντας τον απαραίτητο σωλήνα. Ο πλωτήρας του διακόπτη εντοπισμού της στάθμης νερού έχει μπλοκάρει, δε μπορεί να σηκωθεί Καθαρίζετε το δοχείο νερού και τον διακόπτη εντοπισμού της στάθμης νερού. Το νερό ρέει έξω από το δοχείο νερού. Τοποθετήστε τη μονάδα στην επίπεδη θέση, και όχι στην επικλινή. Το νερό ρέει έξω από το σωλήνα αποστράγγισης νερού του δοχείου νερού Τραβήξτε το σωλήνα και τοποθετήστε τον σωστά πίσω στη θυρίδα του δοχείου νερού. Η λυχνία «Add water» αναβοσβήνει Βλάβη στο σωλήνα παροχής νερού, ή το νερό εισέρ

χεται πολύ αργά. Ελέγξτε την πίεση της κύριας παροχής νερού ή ελέγξτε αν ο σωλήνας παροχής νερού είναι μπλοκαρισμένος ή όχι προσθέτοντας την πίεση νερού ή καθαρίζοντας τον απαραίτητο σωλήνα. Η αντλία νερού λειτουργεί αλλά δεν εξέρ

χεται νερό από το σωλήνα διαχωρισμού νερού νερού Οι τρυπίτσες στο σωλήνα διαχωρισμού είναι μπλο

καρισμένες. Καθαρίστε αυτές τις μικρές τρύπες. Η διαφάνεια του πάγου δεν είναι πολύ

Η ποιότητα νερού είναι κακή Αλλάξτε την παροχή νερού ή χρησιμοποιείστε το φίλτρο νερού για να φιλτράρετε το νερό. Το σχήμα του πάγου δεν είναι κανονικό Η ποιότητα του νερού δεν είναι καλή ή το δοχείο νερού είναι πολύ βρώμικο Καθαρίστε το δοχείο νερού αλλάξτε το νερό με καινούργιο. Οι τρυπίτσες στο σωλήνα διαχωρισμού νερού είναι μερικώς μπλοκαρισμένες. Καθαρίστε το σωλήνα διαχωρισμού νερού βεβαιωθείτε ότι και οι εννέα τρύπες δεν είναι βουλωμένες. Το παγάκι είναι πολύ λεπτό Η θερμοκρασία περιβάλλοντος είναι πολύ υψηλή Μετακινήστε τη μονάδα σε χώρο με χαμηλότε

ρη θερμοκρασία ή επιμηκύνετε το χρόνο του κάθε κύκλου παραγωγής πάγου. Η κυκλοφορία αέρα γύρω από τη μονάδα δεν είναι

Βεβαιωθείτε ότι υπάρχει κενό μεγαλύτερο των 20 cm μεταξύ του πίσω και του μπροστινού μέρους και του εμποδίου Το παγάκι είναι πολύ παχύ Η θερμοκρασία περιβάλλοντος είναι πολύ χαμηλή Μειώστε τον χρόνο του κάθε κύκλου παρα

Η λυχνία «Full» είναι ενεργοποιημένη Το δοχείο αποθήκευσης πάγου είναι γεμάτο παγάκια Βγάλτε μερικά παγάκια Ο κύκλος παραγωγής πάγου είναι κανονι

κός αλλά δεν παράγονται παγάκια Η θερμοκρασία περιβάλλοντος ή το νερό σε δοχείο νερού είναι πολύ υψηλό Μετακινήστε τη συεκυή σε μέρος με θερμο

κρασία μικρότερη από 32°C και ανανεώστε με νερό χαμηλής θερμοκρασίας Διαρροή ψυκτικού υγρού Απαιτείται ειδικός τεχνικός σέρβις για

Ο σωλήνας του συστήματος ψύξης έχει βουλώσει Απαιτείται ειδικός τεχνικός σέρβις για συντήρηση156

Ενδειξη βλαβων E1: Βλάβη αισθητήρα θερμοκρασίας περιβάλλοντος. E2: Ο χρόνος διάρκειας ενός κύκλου παραγωγής πά- γου είναι μεγαλύτερος από 35 λεπτά, η μονάδα θα απενεργοποιηθεί. Αυτό είναι η προστασία του συστήματος εάν δεν υπάρχει ψυκτικό υγρό στο σύστημα ψύξης ή αν δεν λειτουργεί ο συμπιε-

Οποιοδήποτε ελάττωμα επηρεάζει τη λειτουργικό- τητα της συσκευής που γίνεται προφανές δύο χρό- νια μετά την αγορά της, θα διορθώνεται με δωρεάν επισκευή ή αντικατάσταση, αρκεί η συσκευή να έχει χρησιμοποιηθεί και συντηρηθεί σύμφωνα με τις οδη- γίες και να μην έχει γίνει κατάχρηση ή λανθασμένη χρήση της με οποιονδήποτε τρόπο. Δε θίγονται τα νό- μιμα δικαιώματά σας. Εάν η συσκευή υποστηρίζεται από εγγύηση, δηλώστε πού και πότε έχει αγοραστεί και συμπεριλάβετε την απόδειξη αγοράς (π.χ. από- δειξη λιανικής πώλησης). Σύμφωνα με την πολιτική μας για τη συνεχή εξέλιξη των προϊόντων μας, διατηρούμε το δικαίωμα να αλλά- ξουμε το προϊόν, τη συσκευασία και τις προδιαγρα- φές τεκμηρίωσής του χωρίς προειδοποίηση. Απόρριψη & Περιβάλλον Η συσκευή, μετά το πέρας της διάρκειας ζωής της, δεν πρέπει να απορρίπτεται ως οικιακό απόρριμμα. Πρέπει να απορρίπτεται, με δική σας ευθύνη, σε καθορισμένο σημείο συλλογής. Η μη τήρηση αυτού ενδέχεται να τιμωρείται σύμφωνα με τους ισχύοντες κανονισμούς για τη διάθεση των απορριμμάτων. Η χωριστή συλλογή και ανακύκλωση αυτής της συ- σκευής κατά τη στιγμή της απόρριψης βοηθά στη διατήρηση των φυσικών πόρων και εξασφαλίζει την ανακύκλωσή της με τρόπο που προστατεύει την αν- θρώπινη υγεία και το περιβάλλον. Για περισσότερες πληροφορίες σχετικά με το πού μπορείτε να απορρίψετε τη συσκευή για ανακύκλω- ση, επικοινωνήστε με την τοπική εταιρεία συλλογής απορριμμάτων. Οι κατασκευαστές και οι εισαγωγείς δεν αναλαμβάνουν την ευθύνη ανακύκλωσης, επε- ξεργασίας και οικολογικής διάθεσης, είτε άμεσα είτε μέσω δημόσιου συστήματος. ΣΕΡΒΙΣ ΕΛΛΑΔΟΣ: Τηλ.: 213 0 998989 (10 γραμμές) info @pks-hendi.com157
