РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 271575 Arktic

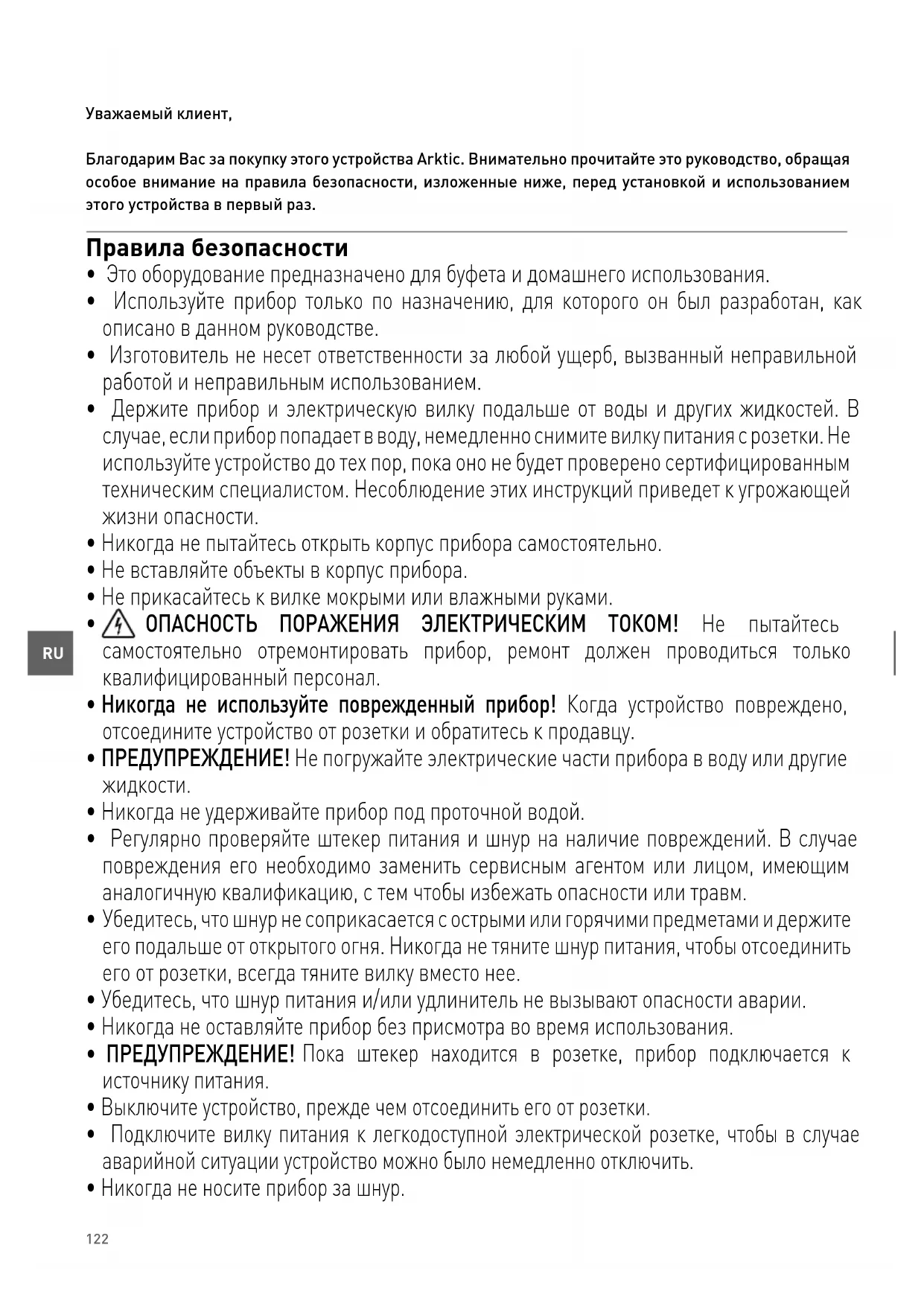

Уважаемый клиент, Благодарим Вас за покупку этого устройства Arktic. Внимательно прочитайте это руководство, обращая особое внимание на правила безопасности, изложенные ниже, перед установкой и использованием этого устройства в первый раз. Правила безопасности

• Это оборудование предназначено для буфета и домашнего использования.

• Используйте прибор только по назначению, для которого он был разработан, как описано в данном руководстве.

• Изготовитель не несет ответственности за любой ущерб, вызванный неправильной работой и неправильным использованием.

• Держите прибор и электрическую вилку подальше от воды и других жидкостей. В случае, если прибор попадает в воду, немедленно снимите вилку питания с розетки. Не используйте устройство до тех пор, пока оно не будет проверено сертифицированным техническим специалистом. Несоблюдение этих инструкций приведет к угрожающей жизни опасности.

• Никогда не пытайтесь открыть корпус прибора самостоятельно.

• Не вставляйте объекты в корпус прибора.

• Не прикасайтесь к вилке мокрыми или влажными руками.

ОПАСНОСТЬ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ! Не пытайтесь самостоятельно отремонтировать прибор, ремонт должен проводиться только квалифицированный персонал.

• Никогда не используйте поврежденный прибор! Когда устройство повреждено, отсоедините устройство от розетки и обратитесь к продавцу.

• ПРЕДУПРЕЖДЕНИЕ! Не погружайте электрические части прибора в воду или другие

• Никогда не удерживайте прибор под проточной водой.

• Регулярно проверяйте штекер питания и шнур на наличие повреждений. В случае повреждения его необходимо заменить сервисным агентом или лицом, имеющим аналогичную квалификацию, с тем чтобы избежать опасности или травм.

• Убедитесь, что шнур не соприкасается с острыми или горячими предметами и держите его подальше от открытого огня. Никогда не тяните шнур питания, чтобы отсоединить его от розетки, всегда тяните вилку вместо нее.

• Убедитесь, что шнур питания и/или удлинитель не вызывают опасности аварии.

• Никогда не оставляйте прибор без присмотра во время использования.

• ПРЕДУПРЕЖДЕНИЕ! Пока штекер находится в розетке, прибор подключается к источнику питания.

• Выключите устройство, прежде чем отсоединить его от розетки.

• Подключите вилку питания к легкодоступной электрической розетке, чтобы в случае аварийной ситуации устройство можно было немедленно отключить.

• Никогда не носите прибор за шнур.123

• Не используйте дополнительные устройства, которые не поставляются вместе с устройством.

• Подключите прибор только к электрической розетке с напряжением и частотой, указанными на этикетке устройства.

• Никогда не используйте аксессуары, кроме тех, которые рекомендованы производителем. Невыполнение этого требования может представлять опасность для безопасности пользователя и привести к повреждению устройства. Используйте только оригинальные детали и аксессуары.

• Этот прибор не должен эксплуатироваться лицами с ограниченными физическими, сенсорными или умственными возможностями, или лицами, не имеющими опыта и

• Этот прибор ни при каких обстоятельствах не должен использоваться детьми.

• Держите устройство и его шнур питания в недоступном для детей месте.

• ПРЕДУПРЕЖДЕНИЕ: ВСЕГДА выключите устройство и отключите розетку от розетки перед очисткой, обслуживанием или хранением. Специальные правила безопасности

ВНИМАНИЕ! Горячая поверхность! При использовании поверхность горячая. Прикасаться можно только к панели управления.

• ВНИМАНИЕ! Опасность пожара! В устройстве используется холодиль- ный агент R290. Это легковоспламеняемый холодильный агент. В устрой- стве используется пенообразующее вещество (средство вспенивающее изолирующую пену) Циклопентан. Это легковоспламеняемое вещество.

• Запрещается ставить устройство на нагревающиеся поверхности (газовые, элек

трические, угольные плиты и т. д.) Устройство не следует держать вблизи горячих поверхностей и открытого огня. Устройство следует использовать на ровной, устой

чивой, термостойкой и сухой поверхности.

• Данное устройство не предназначено для эксплуатации с использованием внешнего таймера или отдельного пульта дистанционного управления.

• ПРЕДУПРЕЖДЕНИЕ. Не допускается закрывать вентиляционные отверстия в корпу

• ПРЕДУПРЕЖДЕНИЕ. Запрещается использовать механические устройства и другие средства для ускорения процесса размораживания, кроме средств, рекомендован- ных производителем.124

• ПРЕДУПРЕЖДЕНИЕ. Запрещается повреждать охлаждающую цепь.

• ПРЕДУПРЕЖДЕНИЕ. Использовать только питьевую воду.

• Запрещается хранить в устройстве взрывоопасные вещества, например аэрозоль- ные баллоны с горючим содержимым.

• Во время эксплуатации необходимо обеспечить вокруг устройства не менее 20 см свободного пространства.

• Не допускается ударять по наружной поверхности твердыми предметами. Запреща

ется использовать для чистки водяную струю, промывать водой или использовать паровой очиститель, поскольку влажные детали повышают опасность поражения то

• Не допускается подвергать устройство воздействию прямых солнечных лучей. Необ

ходимо избегать механических ударов и вибрации.

• Устройство следует перемещать или транспортировать в вертикальном положении, чтобы не повредить его.

• Осторожно! При необходимости следует надежно закрепить кабель питания для пре

дотвращения случайного дергания или соприкосновения с горячей поверхностью.

• Запрещается проводить чистку устройства или помещать его на хранение до того, как оно полностью остынет.

• Никакие детали устройства нельзя мыть в посудомоечной машине.

Провода в кабеле электропитания маркируются следующим цветом: зелёно-жёлтый: заземление голубой: ноль коричневый: фаза Так как цвета проводов в кабеле электропитания могут не соответствовать цветной маркировке на зажимах штепсельной вилки, следует действовать следующим обра

Провод, зелёного и жёлтого цвета, нужно подключить к зажиму в вилке с литерой «E», «G» или символом заземления, или зелёного, или зелёно-жёлтого цвета. Провод голубого цвета должен быть подсоединен к зажиму с литерой «N». Провод коричного цвета должен быть подсоединен к зажиму с литерой «L». ВНИМАНИЕ: произведенные кубики льда склеены друг с другом, поэтому перед ис

пользованием нужно их отделить друг от друга. Предполагаемое использование

• Это оборудование предназначено для буфета и домашнего использования.

• Устройство предназначено для изготовления кубиков льда. Использование устройства для любых других целей может привести к повреж- дению или травме тела.

• Использование устройства для любых других целей будет рассматриваться, как использо- вание не по назначению. Пользователь будет нести исключительную ответственность за не- правильное использование устройства.125

Установка заземления Этот прибор относится к классу защиты I и дол- жен быть подключен к защитному грунту. Зазем- ление снижает риск поражения электрическим током, обеспечивая выход провода для электри- ческого тока. Этот прибор оснащен шнуром пи- тания с заземляющим проводом и заземленной штепсельной вилкой. Вилка должна быть под- ключена к розетке, которая правильно установ- лена и заземлена. Техническая спецификация

1) Габариты/Подключения

2) Номинальные значения

№ позиции 271575 Рабочее напряжение и частота 220-240В~ /50Гц Номинальный ток 2,2A Номинальная выходная мощность 280W Хладагент и количество впрыскивания R290 / 95г Климатический класс SN-T Легковоспламеняющийся пенообразователь Циклопентан Класс защиты класс I Условия работы Темп. помещения

Давление воды 10°C ~ 38°C 5°C ~ 35°C 0,04 ~ 0,6 MПa Вес нетто (примерно) 27кг Внешние размеры 448x400x(H)798мм Примечание: Технические характеристики могут быть изменены без предварительного уведомления.126

1) Конструкция генератора

3. Блок льдогенератора и резервуара воды

5. Панель управления

6. Выпуск воздуха: необходимо обеспечить

свободное поступление воздуха; во время работы выдувается горячий воздух.

7. Место спуска воды

8. Место впуска воды

Аксессуары: Белый шланг спуска воды дли- ной в 2 метра, фитинг для крана, белый шланг длиной в 3 метра для подключения водопро- водной воды (диам. 6,35 мм).127

A. Трубка распределения воды: с девятью не- большими отверстиями, из которых посту-

B. Испаритель (модуль льдогенератора) C. Плита обнаружения наполнения емкости

D. Резервуар воды. E. Трубка подачи воды. F. Крышка с правой стороны испарителя. G. Установочная плата выключателя уровня

H. Трубка спуска воды из резервуара воды.

J. Выключатель, управляемый уровенем воды.

2) Панель управления

A. Лампочка ”Add water” [Добавить воду]: Ми- гание этой лампочки означает, что посту- пление воды слишком медленно; Когда она светиться непрерывно, это означает, что в генераторе нет воды. B. Лампочка ”Timer” [ТАЙМЕР]: Свечение этой лампочки означает, что работает ТАЙМЕР. Таймер включается и выключается с помо- щью кнопки clean/timer. C. Лампочка ”Ice” [ЛЁД]: Свечение этой лам- почки означает, что генератор производит лёд, а ее мигание означает, что генератор как раз собирает лёд. D. Лампочка “Full” [ЗАПОЛНЕНО]: Лампочка начнет светить, когда генератор заполнить-

Лампочка “Clean” [ОЧИСТКА]: Свечение этой лампочки означает начало чистки водяного насоса. Когда она начнет мигать, это будет означать, что процесс чистки остановился. F. Кнопки , : С помощью этих кнопок устанавливаем время процесса производ- ства льда. Подразумеваемой величиной является «ноль» и каждое нажатие кнопки или соответственно увеличивает, или уменьшает заданное время на 1 минуту. Также при установке времени замедления на таймере, Подразумеваемой величиной является «ноль» и каждое нажатие кнопки или соответственно увеличивает, или уменьшает заданное время на 1 час. G. Дисплей: В нормальных условиях всегда высвечивается число, показывающее тем- пературу вокруг аппарата, а если цифры на дисплее мигают, высвечиваемые цифры по- казывают время в минутах, какое осталось до завершения данного процесса, напри- мер, цикла продукции льда, автоматической очистки и т.д.128

H. Кнопка “ ” [„ВКЛ./ВЫКЛ.”]: Когда генера- тор выключен, нажатие этой кнопки запуска- ет его. В тракте выполнения автоматической очистки, или производства льда, нажатие на нее вызовет немедленное выключение генератора. В том случае, когда включен таймер, с помощью этой кнопки установки таймера аннулируются. В тракте производ- ства кубиков льда, нажатие этой кнопки и удержание на 5 секунд и более переключит генератор в режим начала сбора льда.

I. Кнопка “ ” [ПРОГРАММИРОВАНИЕ ЧИСТ-

КИ]: Чтобы войти в режим установки тайме- ра, нужно нажать кнопку один раз. Нажать эту кнопку и удержать более 5 секунд при выключенном оборудовании, чтобы войти в меню программы мойки. Список частей129

п№ Название детали Кол. примечание

Крышка операционной панели

Коробка печатной платы операционной панели

Печатная плата операционной панели

Вентилятор постоянного тока

Трубка слива воды из резервуара воды

Электромагнитный клапан процесса сбора ледяных

Правая боковая плита

Крышка резервуара воды

Выключатель, регулируемый уровенем воды

Плита, показывающая заполнение генератора

Магнитный переключатель управления

Крышка правой стороны испарителя

Испаритель и его рама

п№ Название детали Кол. примечание

Трубка распределения воды с девятью отверстиями

Колпачок трубки распределения воды

Коробка печатной платы электрического контура

Печатная плата главного модуля управления

Крышка печатной платы главного модуля

Изолирующий пенопласт верхней крышки

Внутренний отсек, изолированный пенопластом, емкость для льда

Укрепленная задняя плита

Трубка слива воды из внутреннего отсека

Кабель электропитания

Зажим кабеля электропитания

Распаковка льдогенератора

1. Снять внешнюю и внутреннюю упаковку. Про-

верить комплектность поставки; есть ли все аксессуары, инструкция по обслуживанию, совок для кубиков льда, шланг для подключе- ния воды, разъемные переходники с 4-х на 2-е жилы быстрого действия, шланг слива воды и т.д. Если чего-либо не достает нужно обра- титься в наш отдел поставок.

2. Сохраните упаковку, если намереваетесь хра-

нить прибор в будущем.

3. Снять ленты крепления дверец, внутреннего

отсека, совка для льда и т.д. Протереть вну- тренний отсек и совок для льда с помощью влажной тряпки.

4. Льдогенератор установить на ровное и плоское

основание, на месте не подверженное непо- средственному воздействию солнечных лучей и удаленном от источников тепла (например, печки, кухонной плиты, батареи центрально- го отопления и т.д.). Сохранить не менее 20 сантиметровое расстояние между выпуском воздуха и посторонними предметами и не ме- нее 5 см между левой/правой боковой стенкой генератора и стеной помещения.

5. Перед подключением льдогенератора к элек-

тросети, генератор следует оставить в покое на 4 часа, чтобы хладагент попал в нужное место – генератор на время транспортировки мог на- ходиться в перевернутом положении.

6. Генератор нужно установить так, чтобы опера-

тор мог свободно дотянуться до розетки. ПРЕДУПРЕЖДЕНИЕ: Для производства ледя- ных кубиков нужно использовать только чистую питьевую воду.130

Требования к месту установки a) Следует поддерживать температуру в помеще- нии и температуру подаваемой воды в грани- цах, указанных в вышеприведенной таблице спецификации. Неисполнение этого условия может ухудшить работу льдогенератора. b) Генератор не должен устанавливаться вблизи источника тепла. c) Генератор следует устанавливать на стабиль- ном и плоском основании на уровне обычного

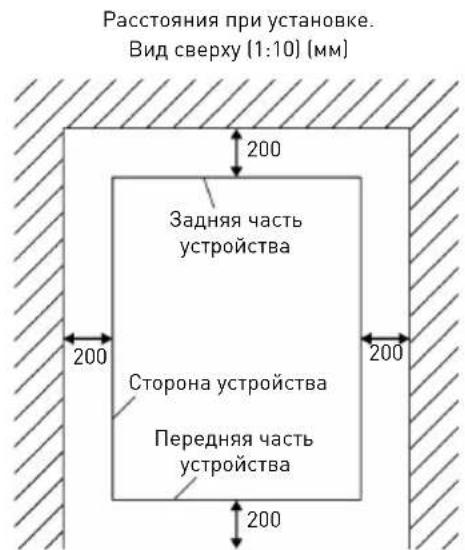

Вокруг устройства должно быть не менее 200 мм свободного пространства и 40 мм сверху для обеспечения хорошей вентиляции воздуха. e) Нельзя ничего ставить сверху льдогенератора. Расстояния при установке. Вид сверху (1:10) (мм)

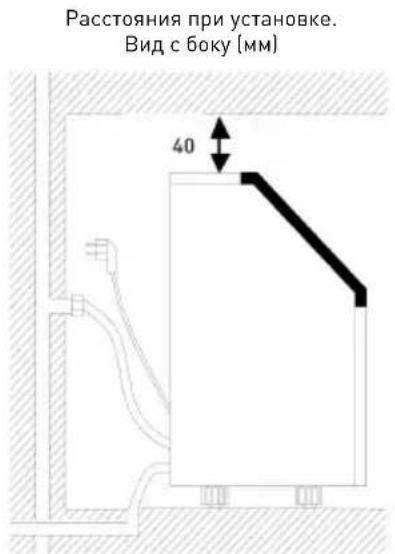

Расстояния при установке. Вид с боку (мм) При установке льдогенератора под столешницей стола, нужно помнить о сохранении нужных рас- стояний (приведенных выше). Электропровода и шланги подключения подачи и слива воды в ука- занных местах указано на рисунке выше. Для установки генератора следует избрать хо- рошо вентилируемое место, в котором имеет- ся температура не падает ниже плюс 10ºC и не превышает 32ºC. Генератор ДОЛЖЕН устанавли- ваться на месте, защищенном от влияния таких факторов, как ветер, дождь брызг и капель воды. Льдогенератор нуждается в постоянной подаче воды под давлением 1-8 бар, как это показано в таблице номинальных величин. Чтобы генератор работал правильно, температура подводимой к нему воды должна находиться в границах с 5ºC до 25ºC. Требования к электропроводке ПРЕДУПРЕЖДЕНИЕ: ГЕНЕРАТОР ДОЛЖЕН БЫТЬ ЗАЗЕМЛЕН

• Перед установкой льдогенератора в нужное для этого место нужно удостовериться в том, что имеется соответствующая точка подключе- ния к электросети.

• Рекомендуется выполнить отдельный электри- ческий контур, который будет предназначен только для нужного нам льдогенератора. Нужно пользоваться только розетками, которых нель- зя отключить выключателем, или которые за- щищены от этого цепочкой. Если нужно будет заменить кабель электропитания или розетку, это должен выполнять квалифицированный

• Наш генератор нуждается в подключении к электросети напряжением 220-240 В, 50 Гц, а также имеющей заземление.131

Мытье льдогенератора перед первым пускем

2. Генератор нужно вымыть раствором чистяще-

го средства в теплой воде с помощью мягкой

3. Внутренние поверхности, которые контакти-

руют с водой нужно вымыть несколько раз. Вынуть шлаг слива воды из резервуара воды, промаркированный на вышеприведенном рисунке литерой “H”, после чего помыть ре- зервуар для льда. После этого слить всю воду, использованную для мытья через отверстие слива воды, находящееся сзади генератора (промаркированное на вышеприведенном ри- сунке цифрой “7”). Установить обратно шланг слива воды, в противном случае генератор не сможет правильно работать. Первые кубики льда, полученные после чистки генератора, спустить в канализацию.

4. Наружные поверхности льдогенератора нуж-

но регулярно мыть слабым водным раствором чистящего средства и ополоснуть после этого теплой водой.

5. Вытереть досуха внутренние и наружные по-

верхности генератора мягкой тряпкой. Подключение воды к льдогенератору ВНИМАНИЕ: Нужно использовать только новые шланги, поставляемые вместе с генератором. Подключить шланг, подводящий воду к генера-

Шаг 1: Сначала снять зажим с места подвода воды (промаркированного на нижеследу- ющем рисунке литерой “B”), находящего- ся сзади генератора. Снять противо-пы- левую заглушку. Шаг 2: Вставить один конец шланга в место под- ключения шланга, прижать и обратно на- деть зажим. ШАГ 1: Снять противо- -пылевую заглушку Место подачи воды сзади генератора Втиснуть внутрь активное наружное кольцо, потом вынуть противо-пылевую

Сначала снять зажим с места подачи воды Шаг 2: Втиснуть шланг Обратно надеть зажим Сначала втиснуть шланг до упора Белый шланг подачи воды (см. среди аксессуаров) Подключение шланга спуска воды Снять заглушку слива воды черного цвета (про- маркированного на выше следующем рисунке литерой “A”), потом подключить прилагаемый к поставке белый шланг слива, а его второй конец подвести к трубе слива в канализацию. Подключить шланг подключения воды к крану водопровода Прилагаемая головка быстрого разъема накру- чивается на кран – сначала следует снять за- жим с головки быстрого разъема, а второй конец втиснуть в головку быстрого разъема и снова на- деть зажим. ВНИМАНИЕ: Давление воды в водопроводе должно быть не ниже 0,04-05 MПa.132

Шаг 1: головка быстрого разъема и кран Шаг 3: Втиснуть шланг до упора Шаг 4: Обратно надеть зажим Втиснуть внутрь Сначала снять

Шаг 2: закрутить головку быстрого разъема концом с резьбой на кран, после чего снять зажим Производство льда

1. После подключения всех шлангов, нужно под-

ключить к электросети сам генератор. Далее нажать кнопку “ ” на панели управления для начала производства льда. Зажжётся лампоч- ка “Ice”. Цифровой дисплей будет показывать температуру в помещении. В тракте процесса производства льда будет работать компрессор, двигатель вентилятора и водяной насос.

Каждый производственный цикл будет про- должаться около 11 - 30 минут в зависимости от температуры в помещении и температуры

3. После завершения процесса производства

льда, генератор переключится на режим сбо- ра льда. При этом индикатор покажет уровень воды. Если он будет слишком низок, начнет мигать лампочка “Add water”. Тогда нужно от- крыть клапан подачи воды для ее пополнения в резервуаре воды. После завершения этого процесса, лампочка “Add water” потухнет.

4. После того, как зажжётся индикатор “Full”, ге-

нератор остановит работу. После того, как вы- нем определенное количество кубиков льда, генератор возобновит работу спустя около 3

5. В тракте процесса производства льда, нажать

кнопку или для изменения продолжи- тельности процесса производства льда. Это повлечет за собой изменение толщины кубика льда. Подразумеваемым параметром является «ноль», а каждое нажатие кнопки или соответственно увеличит, или сократит про- должительность процесса на 1 минуту. Спустя 5 секунд после последнего нажатия кнопки новый параметр будет запомнен.

6. Плохое качество воды даст плохое качество

кубика льда и снизит его прозрачность. ВНИМАНИЕ: произведенные кубики льда склее- ны друг с другом, поэтому перед использованием нужно их отделить друг от друга. Программа автоматической очистки Начало программы автоматической очистки: По- сле подключения шланга подачи воды, подклю- чить генератор к электросети, после чего нажать и удержать на 5 или больше секунд кнопку “ ” для начала программы чистки. В тракте про- цесса очистки будет светить лампочка “Clean”, a цифровой дисплей будет показывать время, какое осталось до окончания процесса чистки. Программа автоматической очистки продолжа- ется 30 минут. Обнуление программы автоматической очистки: Один цикл автоматической очистки продолжа- ется 30 минут. После завершения программы, генератор автоматически отключается. Можно также принудительно прекратить выполнение программы автоматической очистки путем нажа- тия кнопки “ ” на панели управления.133

Установка таймера Как установить время пуска льдогенератора с помощью таймера: Когда генератор выключен, нужно нажать кнопку “Timer/Clean” для установ- ки часа, в котором должен быть запущен гене- ратор. Зажжётся лампочка “Timer”, на цифровом дисплее будет мигать число, указывающее через сколько часов будет включен льдогенератор. В тракте мигания цифрового дисплея, можно, на- жимая кнопку , добавить, или уменьшить количество часов, при этом подразумеваемой начальной величиной является «ноль». Спустя пять секунд после этого заданное время будет

Как обнулить установленное время включения: для этого нужно нажать кнопку “TIMER/CLEAN”, и на цифровом дисплее будет мигать число, ука- зывающее установленное время отсрочки вклю- чения, заданное с помощью таймера. Повторное нажатие этой кнопки обнулит имеющиеся дан- ные. Нажатие кнопки “ ” также обнулит уста- новки таймера. Как обнулить заданное время отключения: Процедура идентична процедуре обнуления за- программированного часа отключения. Схема внутренних соединений Реле выключателя

Устройство защиты от перегрузок Электропитание

Вода Таймер Электропитание Заполнено Очистка Электроклапан

Водяной насос переменного тока Электроклапан подачи воды постоянного тока ВЫКЛЮЧАТЕЛЬ, РЕГУЛИРУЕМЫЙ УРОВЕНЕМ

ДАТЧИК ТЕМПЕРАТУРЫ ОКРУЖАЮЩИЕЙ СРЕДЫ ДАТЧИК ТЕМПЕРАТУРЫ ВСАСЫВАЮЩЕЙ ТРУБЫ ДАТЧИК ОБНАРУЖЕНИЯ ЗАПОЛНЕНИЯ ЛЬДОМ Плата главной системы управления

ЛЬДОГЕНЕРЕТОРА Плата системы управления134

Ваш новый льдогенератор может издавать нео- бычные звуки, которые, однако, могут быть впол- не естественны. Твердое основание, например, пол, стены или шкафы могут способствовать тому, что звуки, издаваемые генератором, мо- гут казаться более громкими, чем они на самом деле. Ниже приводим описание звуков, издавае- мых льдогенератором.

• Когда открыт водяной кран для наполнения ре- зервуара водой в каждом цикле, будет слышен характерный шум.

• Клекочущие звуки могут вызываться перете- канием хладагента, или перетеканием воды в водопроводных трубах.

• Высокопроизводительный компрессор, может продуцировать пульсирующий звук высокой

• Вода, вытекающая из резервуара на испари- тель может издавать специфический плескаю-

• Также вода, вытекающая из испарителя в ре- зервуар также может издавать специфический плескающий звук.

• В момент окончания каждого цикла можно ус- лышать бульканье, вызываемое протеканием хладагента в генераторе.

• Можно услышать свист воздуха, выдуваемо- го вентилятором. В тракте цикла сбора льда, можно услышать звук кубиков, попадающих в

• После первого пуска льдогенератора Вы услы- шите звук непрерывного потока воды. Льдо- генератор перед началом производства льда проведет цикл полоскания. Подготовка льдогенератора к продолжительному хранению Если льдогенератор не будет использоваться продолжительное время, или если он должен быть перемещен на другое место нужно слить всю воду из генератора.

1. Выключит генератор и вынуть штепсельную

2. Перекрыть подачу воды из главного трубопро-

3. Отсоединить шланг подачи воды от клапана

4. Вынуть трубку слива воды из резервуара воды

(промаркированный на рисунке литерой «H»), чтобы слить всю воду из резервуара. После слива всей воды, закрепить трубку воды на ее исходном месте.

5. Слить всю воду через отверстие слива воды

сзади генератора (nr 7 на рисунке).

6. Отсоединить шланг слива воды от канализа-

ционной трубы, или отверстия слива в полу и закрутить заглушку на место слива воды.

7. Оставить дверки открытыми для того, чтобы

позволить воздуху свободно вентилировать генератор во избежание образования плесе-

8. Шланг подачи воды и кабель электропитания

должны быть отключены от питания до мо- мента следующего использования льдогене-

9. Осушить внутренность генератора и вытереть

внешние поверхности досуха.

10. Льдогенератор прикрыть пленкой во избежа-

ние его загрязнения.135

Очистка и техническое обслуживание ПРЕДУПРЕЖДЕНИЕ: Для мытья/дезинфекции льдогенератора не следует использовать ника- кого-либо спирта, ни аэрозолей – это может при- вести к растрескиванию пластиковых деталей. Не реже одного раза в год конденсатор нужно подвергнуть внимательному осмотру и чистке силами квалифицированной сервисной служ- бы, для того чтобы генератор работал долго и исправно. Генератор нужно чистить струей воды. ВНИМАНИЕ: Если льдогенератор не исполь- зовался продолжительное время, перед его следующим использованием нужно тщательно вымыть. Нужно точно соблюдать инструкцию по чистке, включая использование дезинфициру- ющих средств. Льдогенератор нужно тщательно очистить от любых чистящих средств после ис- пользования для чистки генератора. Периодическое мытье, правильное техническое обслуживание обеспечит нужную производи- тельность, безотказность работы, чистоту про- изводства и долговечность работы генератора. Нужно соблюдать разумные временные проме- жутки между очередными чистками. Если у Вас имеются домашние питомцы, генератор исполь- зуется на открытом месте, или имеются другие причины, рекомендуется эти промежутки сокра-

Помните, что в емкости для льда не следует дер- жать ничего, что не является льдом – бутылки с вином, пивом. Это не только разводит антиса- нитарию, но и отклеившееся этикетки могут по- пасть в трубу слива воды и засорить ее. Очистка наружных поверхностей корпуса Дверки и Внутренние поверхности генератора следует мыть слабым раствором моющего сред- ства и теплой водой. Не следует использовать средства, содержащие растворители, абразив- ные, или агрессивные компоненты. Для мыться использовать мягкую губку. После мыться мою- щим средством поверхности ополоскать чистой водой, а потом вытереть досуха, чтобы предот- вратить образование подтеков. ВНИМАНИЕ: Модели, выполненные из нержаве- ющей стали, на которые может воздействовать газ, или жидкости, содержащие хлор или его со- единения, устанавливаемые вблизи, например, бассейнов могут местами окрашиваться – такое явление это обычное проявление воздействия хлора на нержавеющую сталь. Очистка внутренних поверхностей генератора Емкость для кубиков льда Емкость для кубиков льда следует время от вре- мени продезинфицировать. Емкость перед пер- вым использованием следует вымыть, так же следует поступить в случае долговременного неиспользования. Пустую емкость лучше всего продезинфицировать, вынув ее из генератора.

1. Отключить генератор от электросети.

2. Открыть дверки и с помощью влажной тряпки

протереть внутренние поверхности дезинфи- цирующим раствором, состоящим из 28 г отбе- лителя, или хлорки и 7,5 л горячей воды.

3. После этого ополоскать чистой водой. Воду

слить в канализацию через шланг слива.

4. Обратно подключить генератор к электросети.

Совок для льда следует мыть регулярно, так же как всякий прочий инвентарь, которые прикаса- ется к пищевым продуктам. ПРЕДУПРЕЖДЕНИЕ: не следует использовать растворители, абразивные, или агрессивные средства – они могут ухудшить вкус льда.136

Очистка элементов, производящих лед В тракте использования нужно периодически чистить главный блок льдогенератора.

1. Повторить вышеописанные действия, предпи-

санные для мыться резервуара воды, а также прочих внутренних элементов генератора.

2. Дополнительно нужно прочистить трубку по-

дающую воду на испаритель; демонтировать этот элемент и прочистить каждое маленькое отверстие, которое можно увидеть на рисунке, обращая внимание на то, чтобы трубка стала проходимой, потом обратно установить ее на штатное место.

3. Если на поверхности испарителя имеются ку-

бики льда, которых не удается снять, нельзя их снимать насильно; достаточно нажать кнопку “ON/OFF” и придержать на более 5 секунд - ге- нератор перейдет в режим подогрева льда и кубики самостоятельно оторвутся от основа- ния. После этого нужно генератор отключить от электросети и можно приступить к мытью поверхности испарителя. Маленькие отверстия в трубке распределения воды

4. Резервуар воды и плата, показывающая за-

полнение льдом Water tank Ice-full detecting plate Резервуар воды и плата, показывающая запол- нение льдом, имеют существенное значение для гигиенической чистоты кубиков льда. В чистую орошающую жидкость добавить немного смеси нейтрального моющего средства и воду, и потом оросить все внутренние поверхности резервуара воды и плату, показывающую заполнение емко- сти льдом. После этого поверхности вытереть досуха чистой тряпкой. Использованную для мытья воду слить в канализацию, снимая трубку слива (промаркированную на рисунке литерой «H»). После сива всей воды, трубку слива воды из резервуара поместить обратное на ее штатное

Помните о том, чтобы после выполнения чистки внутренних поверхностей первую партию куби- ков льда слить в канализацию.137

Удаление котлового камня Минералы, выпавшие из воды в тракте цикла за- мораживания, образуют твердый слой котлового камня в контуре обращения воды. Регулярное мытье помогает удалить накопившийся котло- вой камень. Как часто мыть контур, зависит от жесткости используемой воды. В случае очень жесткой воды (жесткость с 4 до 5 гран литр воды), очистку нужно проводить каждые 6 месяцев.

1. Выключить льдогенератор. Не отключать от

водопровода подачи воды и слива воды. Пе- рекрыть главный кран подачи воды.

2. Открыть дверки и с помощью совка убрать все

кубики льда, положить их в холодильник, мо- розильник, или слить в канализацию.

3. Сделать моющий раствор, смешивая моющее

средство под названием Nu-Calgon Nickle Safe Ice Machine Cleaner для льдогенераторов

ПРЕДУПРЕЖДЕНИЕ: Для использования чистя- щего средства для льдогенераторов нужно на- деть защитные рукавицы и защитные очки. В пластиковом ведре или из нержавейки объе- мом свыше 4 литра перемешать 300 мл моющего средства под названием Nu-Calgon Nickle Safe Ice-machine Cleaner с 2,8 литрами теплой воды температурой порядка около 50-60ºC. Потом по- ученную смесь нужно разделить на две равные части в двух емкостях. Смесь надо выдерживать при такой температуре.

Удостовериться в том, что трубка слива воды из емкости воды правильно закреплена в отвер- стии стенки резервуара. Потом влить одну ем- кость раствора Nickel-Safe Ice Maker Cleaning Solution в резервуар воды. Подождать 5 минут.

5. Подключить электропитание льдогенератора,

после чего нажать и удержать на 5 или боль- ше секунд кнопку “TIMER/CLEAN” на панели управления для пуска программы автома- тической очистки. В тракте этого процесса зажжется лампочка “CLEAN”, a цифровой ди- сплей будет показывать время, оставшееся до завершения данной операции.

6. После завершения одного полного цикла про-

граммы автоматической очистки нужно вы- нуть трубку слива воды из резервуара воды, слить моющий раствор на лед, расположен- ный в ниже находящуюся емкость для льда, легко встряхивая генератор, чтобы слить остатки воды. После этого снова вставить трубку слива в отверстие в резервуаре воды.

7. Повторить шаги 4—6, чтобы повторно вымыть

блок льдогенератора. ПРЕДУПРЕЖДЕНИЕ: Средство для мытья ль- догенератора содержит кислоты. НЕЛЬЗЯ его использовать отдельно, или вместе с другими моющими средствами, содержащими раствори- тели. Руки нужно защищать, надевая резиновые рукавицы. А перед работой следует вниматель- но ознакомиться с инструкцией, особенно с той частью, которая содержит положения по технике безопасности продукта, которая размещается на упаковке средства для мытья льдогенератора.

8. Открыть кран подачи воды и влить воду в

генератор. Чтобы запустить программу авто- матической очистки нужно нажать на 5 или больше секунд кнопку “TIMER/CLEAN”. Тог- да будет прочищаться трубка распределения воды, испаритель, водяной насос, силиконо- вая трубка и резервуар воды и т.д.

9. После завершения одного полного цикла про-

граммы автоматической очистки нужно вы- нуть трубку слива воды из резервуара, слить моющий раствор в нижерасположенную ем- кость для льда слегка встряхивая генератор, чтобы слить остатки воды. После этого обрат- но нужно старательно вставить трубку слива воды в отверстие в резервуаре воды.

10. Двукратно выполнить действия, описанные в

11. Согласно вышеизложенной программе по-

мыть емкость для льда.

После того, как помоем генератор первую пар- тию кубиков льда сливаем в канализацию.138

Указания, касающиеся мытья

Совок для льда, дверки и трубку распределе- ния воды нужно мыть ежедневно. На конец дня совок для льда нужно ополоснуть и вытереть досуха, а также вытереть досуха чистой тряп- кой дверки с обоих сторон.

2. КАЖДЫЕ ДВЕ НЕДЕЛИ

Совок для льда, емкость для льда, резервуар воды, плату, указывающую заполнение льдом, а также поверхность испарителя нужно мыть каждые две недели согласно программе мытья внутренности генератора.

Все элементы и поверхности, контактирующие с водой, кубиками льда; т.е. резервуар воды, дверки, испаритель, водяной насос, силико- новую трубку, трубку распределителя воды, и т.п. нужно мыть каждые 6 месяцев используя средство под названием Nu-Calgon Nickle Safe Ice-machine Cleaner. Решение проблем Проблема Возможная причина Решение Горит индикатор “Add water” [ДОБАВИТЬ

Вода не поступает Проверить давление воды в водопроводе и проверить, не засорен ли шланг подачи воды – если нужно увеличить давление воды и прочистить шланг. Поплавок выключателя, реагирующего на уровень воды застрял и не двигается Помыть резервуар воды и выключатель, показывающий уровень воды Водавытекает из резервуара воды Установить льдогенератор на ровную поверхность. Вода вытекает из трубки слива резерву-

Вынуть трубку и установить ее правильно в отверстии резервуара воды. Мерцает индикатор “Add water” [ДОБА- ВИТЬ ВОДЫ]. Повреждение шланга подачи воды, вода поступает очень медленно. Проверить давление воды в водопроводе и проверить, не засорен ли шланг подачи воды – если нужно увеличить давление воды и прочистить шланг. Водяной насос работает, но из распреде- лительной трубки вода не вытекает. Засорены отверстия в трубке распреде- ления воды. Прочистить отверстия. Прозрачность кубика льда недостаточна Низкое качество воды Поменять источник воды или включить фильтр для умягчения воды. Форма кубика неправильная Плохое качество воды или сильное загрязнение резервуара воды Помыть резервуар воды и залить свежей

Некоторые отверстия в трубке распреде- ления воды засорены. Помыть трубку распределения воды, об- ращая внимание на то, чтобы все девять отверстий были проходимы. Кубики льда очень тонкие Слишком высокая температура вокруг

Перенести генератор на место с более низкой температурой, или увеличить продолжительность каждого цикла производства льда. Поток воздуха вокруг генератора слиш- ком медленный Обеспечить как минимум 20сантиметро- вое расстояние между передней и задней стенками генератора и посторонними предметами. Кубики льда излишни толстые Слишком низкая температура вокруг

Сократить продолжительность каждого цикла производства льда. Горит индикатор “Full” Емкость для льда заполнен полностью кубиками льда. Вынуть часть кубиков льда. Цикл производства льда нормален, но не появляется никакой кубик льда Слишком высокая температура вокруг генератора, или воды в резервуаре воды Перенести генератор на место с температурой, не достигающей 32°C и переключить генератор на источник воды с более низкой температурой Утечка хладагента Нужно обращение в службу сервиса Засорена трубка системы охлаждения Нужно обращение в службу сервиса139

Индикаторы сбоев E1: Авария датчика температуры помещения E2: Если время цикла продукции льда превысит 35 минут генератор автоматически отключит- ся. Это должно защитить генератор в случае отсутствия хладагента в контуре охлаждения, или аварии компрессора.

Любая недоделка или поломка, которая влечет за собой неправильную работу устройства, ко- торая будет выявлена в течение первого года от даты покупки, будет устранена бесплатно, или же все устройство будет заменено новым, если оно эксплуатировалось и обслуживалось согласно инструкции по обслуживанию и не использова- лось неправильно, или в разрез с назначением. Данное положение ни коей мере не нарушает иных прав потребителя, изложенных в законо- дательстве. В случае заявления устройства в ре- монт или на замену в рамках гарантии, следует указать место и дату покупки устройства и прило- жить счет, или чековую квитанцию. Согласно нашей политике совершенствования наших продуктов оставляем за собой право на ввод изменений в конструкцию, упаковку и в тех- нические параметры, указываемые в техниче- ской документации без предупреждения. Утилизация и защита окружающей среды В случае вывода оборудования из эксплуатации, продукт нельзя утилизировать вместе с другими бытовыми отходами. Пользователь несет ответ- ственность за передачу оборудования в соот- ветствующий пункт приёма техники бывшей в употреблении. Несоблюдение вышеуказанного положения может привести к наложению штра- фов в соответствии с действующими правилами в отношении утилизации отходов. Селективный сбор и утилизация использованного оборудо- вания способствуют сохранению природных ресурсов и обеспечивают рециркуляцию таким образом, который не вреден для здоровья и окружающей среды. Для получения дополнительной информации о том, где можно отдать использованное обору- дование для утилизации, обратитесь в местную компанию по сбору отходов. Производитель и импортер не несут ответственности за рецирку- ляцию и переработку отходов экологически без- опасным способом, как непосредственно, так и в рамках государственной системы.140
