РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 271360 Arktic

ЛЕДОГЕНЕРАТОР ЗА ЛЕД НА КУБЧЕТА

BG

ЛЬДОГЕНЕРАТОР

RU

RU: Прочтите руководство пользователя и сохраните его вместе с прибором.

INDOOR

RU: Использовать только в помещениях.

RU: ПРИМЕЧАНИЕ: Это руководство переведено из оригинального руководства на английском языке с использованием ИИ и машинных переводов.

Инструкции за безопасност

(Фиг. 1 на страница 3)

(Фиг. 2 на страница 4)

(Фиг. 3 на страница 4)

(Фиг. 4 на страница 5)

(Фиг. 5 на страница 5)

(Фиг. 6 на страница 5)

(Фиг. 7 на страница 5)

(Фиг. 8 на страница 5)

(Фиг. 9 на страница 6)

(Фиг. 10 на страница 6)

Благодарим вас за покупку этого прибора Arktic. Внимательно прочитайте данное руководство пользователя, уделяя особое внимание приведенным ниже правилам техники безопасности, прежде чем устанавливать и использовать прибор в первый раз.

Инструкции по технике безопасности

• Используйте прибор только по назначению, предназначенному для него, как описано в данном руководстве.
• Изготовитель не несет ответственности за любые повреж

дения, вызванные неправильной эксплуатацией и неправильным использованием.

• ОПАСНОСТЬ! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ! Не пытайтесь самостоятельно отремонтировать прибор. Не погружайте электрические части прибора в воду или другие жидкости. Никогда не держите прибор под проточной водой.
• НИКОГДА НЕ ИСПОЛЬЗУЙТЕ ПОВРЕЖДЕННЫЙ ПРИБОР!

Регулярно проверяйте электрические соединения и шнур на наличие повреждений. Если прибор поврежден, отключите его от источника питания. Любые ремонтные работы должны выполняться только поставщиком или квалифицированным специалистом во избежание опасности или травм.

• ПРЕДУПРЕЖДЕНИЕ! При размещении прибора проложите кабель питания безопасно, если это необходимо, чтобы избежать непреднамеренного вытягивания, повреждения, контакта с нагревательной поверхностью или возникновения опасности спотыкания.
• ПРЕДУПРЕЖДЕНИЕ! Пока вилка находится в розетке, при бор подключен к источнику питания.
• ПРЕДУПРЕЖДЕНИЕ! ВСЕГДА выключайте прибор перед отключением от источника питания, очисткой, техническим обслуживанием или хранением.
• Подключайте прибор к электрической розетке только с на пряжением и частотой, указанными на этикетке прибора.
• Не прикасайтесь к штепсельным/электрическим соединениям влажными или влажными руками.
• Держите прибор и электрические штепсели/разъемы вда ли от воды и других жидкостей. Если прибор упадет в воду, немедленно отсоедините соединения источника питания. Не используйте прибор до тех пор, пока он не будет проверен сертифицированным техническим специалистом. Несоблюдение этих инструкций может привести к опасным для жизни рискам.
• Подключите источник питания к легкодоступной электрической розетке, чтобы вы могли немедленно отсоединить прибор в случае чрезвычайной ситуации.
• Убедитесь, что шнур не соприкасается с острыми или горя чими предметами, и держите его вдали от открытого огня. Никогда не тяните за шнур питания, чтобы отсоединить его от розетки, а всегда тяните за вилку.
• Никогда не переносите прибор за шнур.
• Никогда не пытайтесь самостоятельно открыть корпус при бора.
• Не вставляйте предметы в корпус прибора.
• Никогда не оставляйте прибор без присмотра во время использования.
• Данный прибор должен эксплуатироваться обученным персоналом на кухне ресторана, столовых, бара и т. д.
• Данный прибор не должен эксплуатироваться лицами с ограниченными физическими, сенсорными или умственными способностями, а также лицами с недостаточным опытом и знаниями.
• Данный прибор ни при каких обстоятельствах не должен использоваться детьми.
• Храните прибор и его электрические соединения в неде ступном для детей месте.
• Никогда не используйте принадлежности или какие-либо дополнительные устройства, кроме поставляемых вместе с прибором или рекомендованных производителем. Несоблюдение этого требования может представлять угрозу

для безопасности пользователя и повредить прибор. Используйте только оригинальные детали и принадлежности.

• Неэксплуатируйте прибор с помощью внешнего таймера или системы дистанционного управления.
• Не ставьте прибор на нагревательный предмет (бензин, электроплиту, угольную плиту и т. д.).
• Не закрывайте прибор во время работы.
• Не кладите какие-либо предметы на прибор.
• Не используйте прибор вблизи открытого огня, взрывчатых или легковоспламеняющихся материалов. Всегда эксплуатируйте прибор на горизонтальной, устойчивой, чистой, теплостойкой и сухой поверхности.
• Прибор не подходит для установки в местах, где можно не использовать водяной жиклер.
• Во время использования оставляйте вокруг прибора про странство не менее 20 см для вентиляции.
• ПРЕДУПРЕЖДЕНИЕ! Не допускайте засорения всех вентиляционных отверстий прибора.

Специальные инструкции по технике безопасности

• Данный прибор предназначен для шведского стола и домашнего использования.
• Если шнур питания поврежден, он должен быть заменен изготовителем, его агентом по обслуживанию или лицами с аналогичной квалификацией во избежание опасности.

ОСТОРОЖНО! РИСК ПОЖАРА! Используемый хладагент — R290. Это горючий хладагент, который является экологически безопасным. Хотя он огнеопасен, он не повреждает озоновый слой и не усиливает парниковый эффект. Однако ис-

пользование этой охлаждающей жидкости привело к не- большому повышению уровня шума прибора. В дополнение к шуму компрессора вы можете услышать поток охлаждаю- щей жидкости вокруг системы. Это неизбежно и не оказы- вает отрицательного влияния на работу прибора. При транспортировке и настройке прибора необходимо соблю- дать осторожность, чтобы не повредить детали системы охлаждения. Утечка охлаждающей жидкости может повре- дить глаза.

• ОСТОРОЖНО! РИСК ОЖОГОВ! Охлаждающая жидкость, распыляемая на кожу, может вызвать критические ожоги. Защитите глаза и кожу. При ожогах хладагента немедленно промойте его холодной водой. В случае тяжелых ожогов прикладывайте лед и немедленно обратитесь за медицинской помощью.
• ПРЕДУПРЕЖДЕНИЕ! Обеспечьте достаточную вентиляцию окружающей конструкции при встраивании. Никогда не блокируйте всасывание воздушного потока и выпускное отверстие для воздуха, чтобы обеспечить циркуляцию воздуха.
• ПРЕДУПРЕЖДЕНИЕ! Не повреждайте контур хладагента.
• ПРЕДУПРЕЖДЕНИЕ! Не используйте электроприборы внутри отделений для хранения продуктов, если они не рекомендованы производителем.
• Не помещайте в прибор или рядом с ним какие-либо опасные продукты, такие как топливо, спирт, краска, аэрозольные баллончики с горючим топливом, легковоспламеняющимися или взрывоопасными веществами и т. д.
• После установки прибор нельзя наклонять под углом бо-

лее 5°, и для его включения необходимо подождать 2 часа, прежде чем подключать его к источнику питания. То же самое относится и к случаях, когда прибор перемещается после этого.

• Если прибор был выключен или отсоединен от источника питания, необходимо подождать 5 минут, пока он снова не включится.
• Другие приборы нельзя подключать к той же розетке, что и прибор.
• В данном приборе используется циклопентан, который выдувает пену. Он легко воспламеняется.
• ПРЕДУПРЕЖДЕНИЕ! Подключайте только к источнику питьевой воды.

Назначение

- Данный прибор предназначен для использования в бытовых и аналогичных условиях, таких как:

- зоны кухни для персонала в магазинах, офисах и других рабочих местах;

- фермерские дома;

- клиентами в отелях, мотелях и других жилых помещениях;

- условия проживания и завтрака.

• Прибор предназначен для непрерывного приготовления хлопьевидного льда. Любое другое использование может привести к повреждению прибора или травме.
• Эксплуатация прибора в любых других целях считается неправильным использованием прибора. Пользователь несет единоличную ответственность за ненадлежащее использование устройства.

Установка заземления

Данный прибор относится к классу защиты I и должен быть подключен к защитному заземлению. Заземление снижает риск поражения электрическим током за счет использования отводящего провода для электрического тока.

Прибор оснащен шнуром питания с вилкой заземления или электрическими соединениями с проводом заземления.

Соединения должны быть правильно установлены и заземлены.

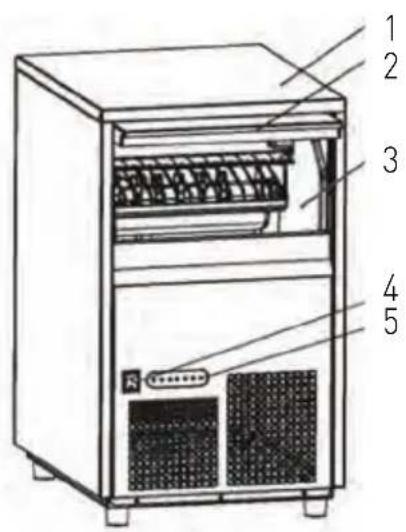

Основные части продукта

(Рис. 1 на стр. 3)

1. Верхняя часть поздно
2. Дверь
3. Корзина для хранения льда
4. Выключатель питания
5. Панель дисплея
6. Шнур питания
7. Впускной клапан для воды
8. Дренажная трубка
9. Ножки

Примечание: Содержание данного руководства распространяется на все перечисленные элементы, если не указано иное. Внешний вид может отличаться от показанных иллюстраций.

Запасные части или принадлежности

(Рис. 2 на стр. 4)

1. Фильтр для воды в сборе
2. Наливной шланг фильтра для воды длиной 1,5 м
3. Выходной шланг фильтра для воды длиной 0,7 м
4. Разъем фильтра x 2
5. Шланг для слива воды
6. Запасная уплотнительная шайба шланга x 2
7. Ложка для льда
8. Держатель фильтра
9. Винты x 4 для монтажа фильтра в сборе на держатель фильтра
10. Ключ

Панель управления

(Рис. 3 на стр. 4)

1. Кнопка ОЧИСТКА для начала процесса очистки. Нажмите и удерживайте его в течение 3 секунд, чтобы перейти в чистый режим
2. Индикатор работы
3. Индикатор выполнения очистки
4. Индикатор неисправности

а. при регулярном мигании индикатора неисправности конденсатор неисправен
b. когда индикатор неисправности мигает дважды, датчик испарителя неисправен
с. когда индикатор неисправности мигает три раза регулярно, датчик заполнения льдом неисправен
d. когда индикатор неисправности постоянно горит, это указывает на нехватку воды и отказ обледенения l

1. Индикатор заполнения льдом
2. Уровень воды является индикатором низкого уровня ин-струмента

Подготовка перед использованием

• Снимите всю защитную упаковку и обертку.
• Убедитесь, что устройство находится в хорошем состоянии и со всеми принадлежностями. В случае неполной или поврежденной доставки немедленно свяжитесь с поставщиком. В этом случае не используйте устройство.
• Перед использованием очистите принадлежности и прибор (см. ==> Очистка и техническое обслуживание).
• Убедитесь, что прибор полностью сухой.
• Поместите прибор на горизонтальную, устойчивую и теплостойкую поверхность, которая защищена от брызг воды.
• Сохраните упаковку, если вы планируете хранить прибор в будущем.
• Сохраните руководство пользователя для дальнейшего использования.

ПРИМЕЧАНИЕ! Из-за производственных остатков прибор может излучать легкий запах во время первых нескольких применений. Это нормально и не указывает на какой-либо дефект или опасность. Убедитесь, что прибор хорошо вентилируется.

Установка

ВНИМАНИЕ! Любые работы по установке, техническому обслуживанию и ремонту должны выполняться только квалифицированным и уполномоченным техническим специалистом.

• Убедитесь, что прибор не поврежден и не доставлен полностью. В случае повреждения или неполной поставки НЕ используйте прибор и немедленно свяжитесь с поставщиком.
• Убедитесь, что принадлежности входят в комплект поставки.
• Удалите весь упаковочный материал и защитную пленку (если применимо).
• Поместите прибор на ровную, устойчивую и безопасную поверхность, которая может выдержать вес прибора вместе с хлопьевидным льдом, полученным во время использования.
• Избегайте воздействия прямых солнечных лучей или прямых источников тепла, таких как плита, тепловая печь и т. д.
• Убедитесь, что расстояние по всем сторонам прибора составляет не менее 20 см для вентиляции.
• Установите прибор таким образом, чтобы вилка была легкодоступна и быстро извлекалась из розетки в случае необходимости.
• Установите прибор рядом с соединением для подачи воды.

Сборка фильтра для воды в сборе

• Откройте крышку фильтра для воды в сборе. Извлеките фильтрующий элемент и снимите пластиковую пленку. Установите обратно фильтрующий элемент.
• Привинтите разъемы фильтра к обоим концам узла фильтра для воды
• Установите фильтр в сборе на держатель фильтра, используя 4 винта. Затяните фильтр с помощью гаечного ключа

Установка системы впуска воды (Рис. 4 на стр. 5)

A. Диаметр разъема шланга 3/4"
В. Диаметр разъема шланга 1/2"
С. Фильтр для воды в сборе
D. Диаметр разъема шланга 1/2"
E. Диаметр разъема шланга 3/4"
F. Диаметр впускного клапана для воды 3/4"
G. Сливной клапан. Высота канализационного отверстия должна быть ниже, чем у машины
I. Впускной шланг фильтра для воды длиной 1,5 м, часть 11
II. Впускной шланг фильтра для воды длиной 0,7 м, часть 12

• Последовательно соединяйте А, В, С, Д, Е, F, I, II
• Подсоедините сливной шланг к сливному клапану. Высота канализационного отверстия должна быть ниже, чем у прибора, чтобы вода могла течь.

Примечание: Диапазон давления подачи воды на входе: 0,15–0,5 МПа. Если давление превышает этот диапазон, необходимо установить редуктор давления.

Инструкции по эксплуатации

• Перед первым использованием очистите внутреннюю и внешнюю поверхность прибора теплой водой и мягкой тканью.
• Установите прибор в хорошо проветриваемом месте, оставив зазор не менее 150 мм по бокам для вентиляции.
• Дайте прибору отстояться в течение примерно одного часа, чтобы осадить хладагент. Убедитесь, что система подачи воды подключена правильно.
• Затем вставьте в подходящую розетку.
  • Нажмите кнопку ВКЛ/ВЫКЛ на панели управления, чтобы

запустить систему.

• Нажмите и удерживайте кнопку очистки в течение 2 секунд, чтобы начать очистку. На этот раз индикатор «ЧИСТКА» начнет мигать, водяной насос включится и будет чистить в течение 30 минут. После завершения работы индикатор «ЧИСТОТА» погаснет.
• Выключите прибор и перезапустите его, чтобы начать работу.
• Кроме того, выключатель ВКЛ/ВЫКЛ горит зеленым цветом. Прибор начнет работать.
• Процесс приготовления льда полностью автоматический, он состоит из нескольких этапов, как показано ниже: Впуск воды ==> производство льда ==> выталкивание льда ==> хранение льда.

Затем надавите на дверцу предметного стекла и используйте лопатку для льда, чтобы извлечь лед.

• Когда контейнер для хранения льда будет заполнен, загорится красный индикатор «Резервуар для хранения полон», и прибор автоматически прекратит работу.
• После удаления льда прибор автоматически продолжит производить лед.
• Примечание: В санитарных целях при каждом использовании необходимо утилизировать хлопьевидный лед, полученный в первом цикле. Не используйте их для напитков или охлаждения продуктов питания.
• Если подача воды недостаточна, загорится красный индикатор «Слишком низкий уровень воды» и прибор прекратит работу автоматически. Проверьте подачу воды (шланг), подключенную к прибору.
• В случае возникновения ошибки или сбоя загорается красный индикатор «Отображение ошибки» и прибор автоматически прекращает работу.
• Выключите прибор, нажав кнопку ВКЛ./ВЫКЛ. и отсоедините его от сети электропитания, когда он не используется.

Примечания:

• НЕ ВКЛЮЧАЙТЕ прибор снова сразу после автоматического выключения (из-за недостаточной подачи воды, переполнения контейнера для льда, прерывания тока). Подождите не менее 3–5 минут, чтобы избежать повреждения компрессора.
• Регулярно проверяйте разъемы впускного и выпускного шлангов для воды на наличие утечек или перелива воды, которые могут присутствовать.
• Если прибор не используется в течение длительного времени, отвинтите дренажную крышку на задней панели прибора. Протрите резервуар для воды сухой чистой тканью.

Очистка и техническое обслуживание

• ВНИМАНИЕ! Перед хранением, очисткой и техническим обслуживанием всегда отключайте прибор от источника питания и охлаждайте его.
• Не используйте водяной жиклер или пароочиститель для очистки и не проталкивайте прибор под водой, так как детали могут намокнуть, что может привести к поражению электрическим током.
• Если прибор не находится в хорошем состоянии, это может негативно повлиять на срок службы прибора и привести к опасной ситуации.

Очистка

Автоматическая очистка

- Залейте в контейнер для воды специальную чистящую жидкость для льдогенератора. Включите питание и нажмите и удерживайте кнопку очистки в течение 3 секунд, чтобы начать процесс очистки. Во время процесса начнет мигать индикатор чистоты. Автоматическая очистка длится 30 минут и не может быть прервана, если вы не выключите машину. После завершения слейте воду из контейнера для воды. Снова запустите автоматический процесс очистки без использования чистящей жидкости. При необходимости повторите еще раз, чтобы промыть остатки чистящей жидкости. Вытяните сливную пробку в нижней части контейнера для воды, после слива воды установите ее обратно.

• Очистите охлажденную внешнюю поверхность тканью или губкой, слегка смоченной в мягком мыльном растворе.
• В целях соблюдения гигиены прибор следует чистить до и после использования.
• Избегайте попадания воды на электрические компоненты.
• Очистите внутреннюю часть контейнера неабразивным мо- ющим средством и промойте чистой водой.
• Никогда не погружайте прибор в воду или другие жидкости.
• Никогда не используйте агрессивные чистящие средства, абразивные губки или чистящие средства, содержащие хлор. Не используйте для очистки стальную шерсть, металлические принадлежности или острые или заостренные предметы. Не используйте бензин или растворители!
• Ни одна деталь не подходит для мытья в посудомоечной машине.
• Очищайте конденсатор каждые 2–3 месяца или в случае ослабления интенсивности воды из распылительного наконечника.

Рекомендуемая процедура очистки системы распыления воды:

(Рис. 5 на стр. 5)

• Снимите блок водяной платы.
• Вытащите ледяную полку.

(Рис. 6 на стр. 5)

- Снимите соединение с распылительной трубой (силиконо-вая трубка), затем извлеките распылительную трубу.

(Рис. 7 на стр. 5)

• Используйте соответствующие инструменты для снятия распылительных насадок и зажимов насадок по очереди.
• Используйте воду для очистки распылительной трубы и сопел мягкой щеткой.

(Рис. 8 на стр. 5)

- Как извлечь распылительный насос.

Шаг 1. Отвинтите соответствующие винты на задней стороне верхней пластины, затем снимите верхнюю пластину в направлении.

Шаг 2. Точно так же, чтобы снять заднюю пластину.

(Рис. 9 на стр. 6)

Шаг 3. Отсоедините вилку питания насоса-распылителя.
Шаг 4. Отвинтите три винта на крышке насоса, как показано на рисунке.
Шаг 5. Вытяните компоненты насоса.

(Рис. 10 на стр. 6)

• Вытащите сетку фильтра насоса по направлению движения.
• Используйте воду для очистки сетки фильтра мягкой щеткой.
• Наконец, установите все детали обратно.

Техническое обслуживание

• Регулярно проверяйте работу прибора во избежание серьезных несчастных случаев.
• Если вы видите, что прибор не работает должным образом или что возникла проблема, прекратите его использование, выключите его и обратитесь к поставщику.
• Все работы по техническому обслуживанию, установке и ремонту должны выполняться специализированными и уполномоченными техническими специалистами или рекомендованы производителем.
• Если компрессор останавливается по таким причинам, как нехватка воды, наполнение льдом, выключение питания и т. д., не перезапускайте его сразу. Вы можете перезапустить его через 5 минут для защиты компрессора.
• Регулярно проверяйте соединители впускных и выпускных трубок для воды и слейте небольшое количество лишней воды.
• Если льдогенератор не будет использоваться в течение длительного времени, вытяните сливную пробку в нижней части контейнера для воды, чтобы слить излишки воды в контейнер для воды. Затем установите его обратно. Протрите внутреннюю оболочку контейнера для хранения льда чистой тряпкой.
• Дренирование: Вытяните сливную пробку в нижней части контейнера для воды, после слива воды установите ее обратно.

Транспортировка и хранение

• Перед хранением убедитесь, что прибор отсоединен от источника питания и полностью остыл.
• Храните прибор в прохладном, чистом и сухом месте.
• Никогда не кладите тяжелые предметы на прибор, так как это может повредить его.
• Не перемещайте прибор во время работы. При перемещении отсоединяйте прибор от источника питания и держите его внизу.
• При перемещении или транспортировке машины необходимо соблюдать особую осторожность из-за ее большого веса. Как минимум 2 человека или использование тележки. Перемещайте машину медленно, осторожно и никогда не наклоняйтесь более чем на 45°.

Поиск и устранение неисправностей

Если прибор не работает должным образом, проверьте раствор в таблице ниже. Если вы все еще не можете решить проблему, обратитесь к поставщику/поставщику услуг.

Проблема Возможная причина Возможное решение
Льдогенератор неработает.	1. Напряжение выходит за пределы.2. Температура окружающей среды слишком низкая (ниже 10°C).	1. Выключите машину, перезапустите ее, когда напряжение в норме.2. Повторите попытку, когда температура окружающей среды превысит 10 °C.
Компрессор работает, но лед не был сделан.	1. Утечка хладагента.2. Блоки системы охлаждения.3. Неисправность электромагнитного клапана.4. Вентилятор конденсации не работает.5. Блоки насоса распыления или неисправность.	1. Залейте хладагент и проверьте утечку.2. Замените фильтр для системы наполнения N_2 .3. Замените электромагнитный клапан.4. Замените вентилятор конденсатора.5. Проверьте распылительный насос и его сетку фильтра.
Компрессорне работает.	1. Нехватка воды.2. Лед полон.3. Компрессор останавливается (слишком высокая температура оболочки).	1. Проверьте систему подачи воды [впускной клапан подачи воды и трубку подачи воды].2. Выньте немного льда.3. Выключите машину и перезапустите ее через 1 час.
Индикаторы нехватки воды.	1. Недостаток воды в системе водо- снабжения.2. Поврежден впускной клапан для воды.3. Слишком низкое давление водо-проводной воды.	1. Проверьте и убедитесь, что система подачи воды в порядке, затем перезапустите систему.2. Проверьте впускной клапан для воды.3. Если он предназначен для водопроводной воды, давление воды не должно быть ниже 0,15 МПа.
Индикатор индикатор-ров неис-правностей.	1. Лед не упал.2. Блоки или утечки системы распыления воды.	1. Проверьте, может ли электромагнитный клапан быть открыт, если нет, замените его новым.2. Проверьте распылительный насос и его сетку фильтра, проверьте распылительную трубу и ее сопло, проверьте соединение распылительной трубы.

Гарантия

Любые дефекты, влияющие на функциональность прибора, которые становятся очевидными в течение одного года после покупки, будут устранены путем бесплатного ремонта или замены при условии, что прибор был использован и обслуживался в соответствии с инструкциями, а также не использовался не по назначению или не по назначению. Ваши законные права не затрагиваются. Если на прибор распространяется гарантия, укажите, где и когда он был приобретен, и приложите подтверждение покупки (например, квитанцию).

В соответствии с нашей политикой непрерывной разработки продукции мы оставляем за собой право изменять спецификации продукции, упаковки и документации без предварительного уведомления.

Утилизация и защита окружающей среды

При выводе прибора из эксплуатации изделие нельзя утилизировать вместе с другими бытовыми отходами. Вместо этого вы несете ответственность за утилизацию вашего оборудования для отходов, передав его в назначенный пункт сбора. Несоблюдение этого правила может повлечь за собой наказание в соответствии с применимыми правилами утилизации отходов. Отдельный сбор и переработка вашего оборудования для отходов во время утилизации поможет сохранить природные ресурсы и обеспечить его переработку таким образом, чтобы защитить здоровье человека и окружающую среду.

Для получения дополнительной информации о том, где вы можете сдать отходы для переработки, обратитесь в местную компанию по сбору отходов. Производители и импортеры не несут ответственности за переработку, обработку и экологические утилизацию, как напрямую, так и через общественную систему.

HENDI B.V.

Innovatielaan 6

6745 XW De Klomp, The Netherlands

Tel: [phone]

Email: [e-mail]

HENDI Polska Sp. z o.o.

ul. Firmowa 12

62-023 Robakowo, Poland

Tel: [phone]

Email: [e-mail]

HENDI GmbH

Ehring 15

RU: Изменения, печати и верстки ошибки защищены.
