РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 271797 Arktic

Перед использованием прибора внимательно прочтите это руководство пользователя.

Использовать только в помещениях.

Благодарим Вас за покупку этого устройства Arktic. Внимательно прочитайте это руководство, обращая особое внимание на правила безопасности, изложенные ниже, перед установкой и использованием этого устройства в первый раз.

Правила безопасности

• Это оборудование предназначено для буфета и домашнего использования.
• Используйте прибор только по назначению, для которого он был разработан, как описано в данном руководстве.
• Изготовитель не несет ответственности за любой ущерб, вызванный неправильной работой и неправильным использованием.
• Держите прибор и электрическую вилку подальше от воды и других жидкостей. В случае, если прибор попадает в воду, немедленно снимите вилку питания с розетки. Не используйте устройство до тех пор, пока оно не будет проверено сертифицированным техническим специалистом. Несоблюдение этих инструкций приведет к угрожающей жизни опасности.
• Никогда не пытайтесь открыть корпус прибора самостоятельно.
• Не вставляйте объекты в корпус прибора.
• Не прикасайтесь к вилке мокрыми или влажными руками.
  • ОПАСНОСТЬ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ! Не пытайтесь самостоятельно отремонтировать прибор, ремонт должен проводиться только квалифицированный персонал.
• Никогда не используйте поврежденный прибор! Когда устройство повреждено, отсоедините устройство от розетки и обратитесь к продавцу.
• ПРЕДУПРЕЖДЕНИЕ! Не погружайте электрические части прибора в воду или другие жидкости.
• Никогда не удерживайте прибор под проточной водой.
• Регулярно проверяйте штекер питания и шнур на наличие повреждений. В случае повреждения его необходимо заменить сервисным агентом или лицом, имеющим аналогичную квалификацию, с тем чтобы избежать опасности или травм.
• Убедитесь, что шнур не соприкасается с острыми или горячими предметами и держите его подальше от открытого огня. Никогда не тяните шнур питания, чтобы отсоединить его от розетки, всегда тяните вилку вместо нее.
• Убедитесь, что шнур питания и/или удлинитель не вызывают опасности аварии.
• Никогда не оставляйте прибор без присмотра во время использования.
• ПРЕДУПРЕЖДЕНИЕ! Пока штекер находится в розетке, прибор подключается к источнику питания.
• Выключите устройство, прежде чем отсоединить его от розетки.
• Подключите вилку питания к легкодоступной электрической розетке, чтобы в случае аварийной ситуации устройство можно было немедленно отключить.

• Никогда не носите прибор за шнур.

• Не используйте дополнительные устройства, которые не поставляются вместе с устройством.

• Подключите прибор только к электрической розетке с напряжением и частотой, указанными на этикетке устройства.
• Никогда не используйте аксессуары, кроме тех, которые рекомендованы производителем. Невыполнение этого требования может представлять опасность для безопасности пользователя и привести к повреждению устройства. Используйте только оригинальные детали и аксессуары.
• Этот прибор не должен эксплуатироваться лицами с ограниченными физическими, сенсорными или умственными возможностями, или лицами, не имеющими опыта и знаний.
• Этот прибор ни при каких обстоятельствах не должен использоваться детьми.
• Держите устройство и его шнур питания в недоступном для детей месте.
• ПРЕДУПРЕЖДЕНИЕ: ВСЕГДА выключите устройство и отключите розетку от розетки перед очисткой, обслуживанием или хранением.

Специальные правила безопасности

• Устройство предназначено исключительно для производства дроблёного льда. Использование устройства для любых других целей может привести к повреждению или травме тела.
• Используйте устройство только в соответствии с этим руководством.
  ВНИМАНИЕ! ОПАСНОСТЬ ПОЖАРА! В устройстве используется хладагент R290. Это экологически чистый легковоспламеняющийся хладагент. Он не вреден для озонового слоя и не влияет на парниковый эффект. Однако использование этого хладагента приводит к небольшому увеличению уровня шума, создаваемого устройством. Кроме шума, создаваемого компрессором, пользователь может слышать звук, вызванный потоком хладагента. Этого явления нельзя избежать, и он не оказывает негативного влияния на функционирование устройства. Во время транспортировки и установки устройства следует соблюдать особую осторожность, чтобы не повредить какие-либо части холодильной системы. Утечка хладагента может привести к повреждению глаз.
• Не размещайте устройство на объекте, который излучает тепло (газовая или электрическая плита, гриль и т.п.). Держите устройство подальше от любых горячих поверхностей и открытого пламени. Устройство следует установить и эксплуатировать на ровной, стабильной, чистой и сухой поверхности, устойчивой к высоким температурам.
• Устройство не приспособлено для управления с помощью внешнего таймера или отдельной системы дистанционного управления.
• ПРЕДУПРЕЖДЕНИЕ: Не закрывайте вентиляционные отверстия корпуса устройства.
• ПРЕДУПРЕЖДЕНИЕ: Не используйте механические устройства или инструменты, отличающиеся от рекомендованных производителем, чтобы ускорить процесс размораживания.
  ВНИМАНИЕ! ОПАСНОСТЬ ПОЖАРА! В устройстве используется хладагент R290. Это экологически чистый легковоспламеняющийся хладагент. Он не вреден для озонового слоя и не влияет на парниковый эффект. Однако использование этого хладагента приводит к небольшому
  увеличению уровня шума, создаваемого устройством. Кроме шума, создаваемого компрессором, пользователь может слышать звук, вызванный потоком хладагента. Этого явления нельзя избежать, и он не оказывает негативного влияния на функционирование устройства. Во время транспортировки и установки устройства следует соблюдать особую осторожность, чтобы не повредить какие-либо части холодильной системы. Утечка хладагента может привести к повреждению глаз.
• Не размещайте устройство на объекте, который излучает тепло (газовая или электрическая плита, гриль и т.п.). Держите устройство подальше от любых горячих поверхностей и открытого пламени. Устройство следует установить и эксплуатировать на ровной, стабильной, чистой и сухой поверхности, устойчивой к высоким температурам.
• Устройство не приспособлено для управления с помощью внешнего таймера или отдельной системы дистанционного управления.
• ПРЕДУПРЕЖДЕНИЕ: Не закрывайте вентиляционные отверстия корпуса устройства.
• ПРЕДУПРЕЖДЕНИЕ: Не используйте механические устройства или инструменты, отличающиеся от рекомендованных производителем, чтобы ускорить процесс размораживания.

• ПРЕДУПРЕЖДЕНИЕ: Нельзя привести к повреждению контура хладагента.
• ПРЕДУПРЕЖДЕНИЕ: подключайте только к переносному источнику воды.
• Не храните взрывоопасные вещества, такие как аэрозольные контейнеры, с воспла меняющимся газом в устройстве.
• Обеспечьте по крайней мере 15-сантиметровое пространство вокруг устройства, для обеспечения достаточной вентиляции во время пользования.
• Не ударяйте твердым инструментом в наружную поверхность устройства. Не чистите устройство с помощью струи воды под давлением или пароочистителя, не промывайте устройство водой, так как это приведет к увлажнению деталей внутри устройства, что может привести к поражению электрическим током.
• Защищайте от прямого солнечного света. Избегайте механических ударов и вибраций устройства.
• Во избежание повреждения устройства, всегда переносите и транспортируйте его в вертикальном положении.
• ВНИМАНИЕ! Правильно уложите и закрепите шнур питания, чтобы предотвратить случайное вытягивание или контакт с нагретой поверхностью.
• Не чистите и не размещайте устройство на хранение пока оно полностью не остынет.
• Части устройства нельзя мыть в посудомоечной машине.

Предполагаемое использование

• Это оборудование предназначено для буфета и домашнего использования.
• Устройство предназначено исключительно для производства дроблёного льда. Использование устройства для любых других целей может привести к повреждению или травме тела.

- Использование устройства для любых других целей будет рассматриваться, как использование не по назначению. Пользователь будет нести исключительную ответственность за неправильное использование устройства.

Установка заземления

Этот прибор относится к классу защиты I и должен быть подключен к защитному грунту. Заземление снижает риск поражения электрическим током, обеспечивая выход провода для электрического тока. Этот прибор оснащен шнуром пи-

тания с заземляющим проводом и заземленной штепсельной вилкой. Вилка должна быть подключена к розетке, которая правильно установлена и заземлена.

Перед первым использованием

- Проверьте, не повреждено ли устройство. В случае любых повреждений немедленно свяжитесь с поставщиком и НЕ включайте устройство.

- Снимите все элементы упаковки и защитную пленку (если имеется).

- Протрите устройство мягкой тканью, смоченной теплой водой.

- Если не указано по другому, поместите устройство на плоскую и стабильную поверхность.

- Убедитесь, что вокруг устройства имеется достаточное пространство для обеспечения надлежащей вентиляции.

- Установите устройство так, чтобы у вас всегда был хороший доступ к вилке.

- Удостоверьтесь, что к устройству приложены контейнер для льда и лопатка для льда. Если будет обнаружена какая-либо недостача, немедленно свяжитесь с поставщиком.

- Протрите внутреннюю часть устройства мягкой тканью, смоченной теплой водой.

- Очистите контейнер для льда.

- Не подвергайте устройство воздействию е прямых солнечных лучей и не размещайте его вблизи источника тепла.

- Не используйте устройство в течение 24 часов со дня его транспортировки или перемещения в другое место.

- Сохраните упаковку, если намереваетесь хранить прибор в будущем.

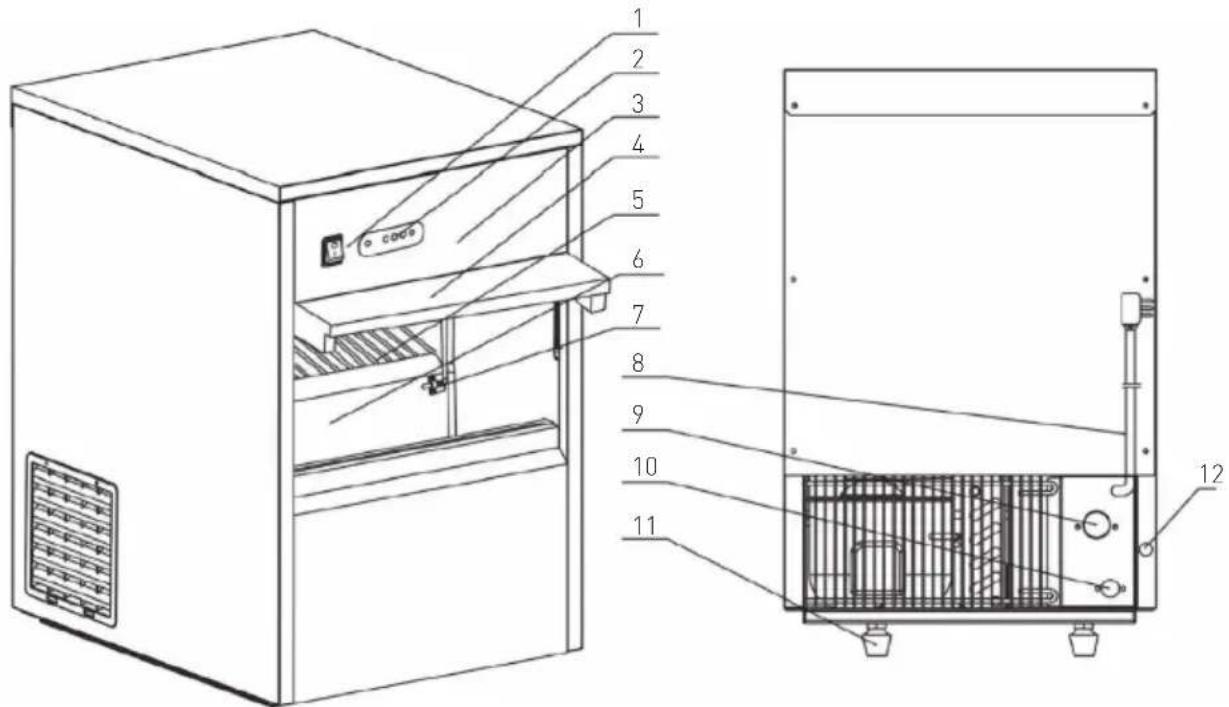

Основные детали устройства

1. Переключатель ON / OFF со встроенным сигнальным индикатором (зеленым)

2. Дисплей с сигнальными индикаторами с различными функциями

3. Передняя панель

4. Раздвижные двери

5. Полка для льда

6. Контейнер для льда

7. Датчик наполнения контейнера для льда

8. Кабель питания

9. Подключение воды

10. Отверстие для водоотводного шланга

11. Ножки

12. Крышка для сливного отверстия

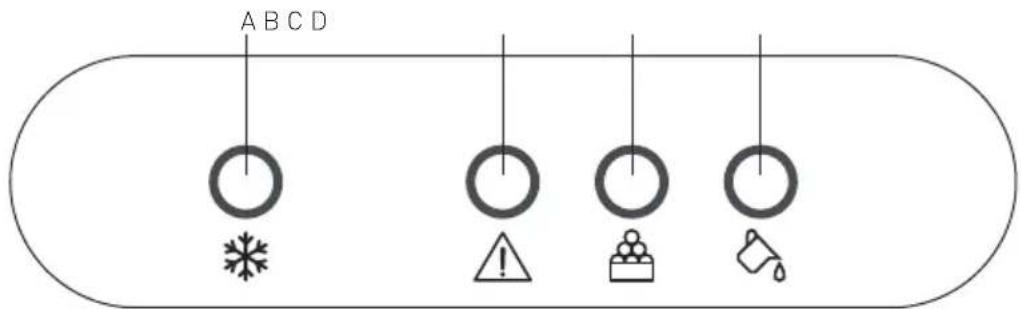

Панель управления

A). ✿: Индикатор, указывающий на устройства (зеленый).

В). ⚠Индикатор ошибки (красный).

работуС). 🚙️ Индикатор, указывающий, что контейнер заполнен (желтый)

D). 🚫Индикатор, указывающий на низкий уровень воды (желтый)

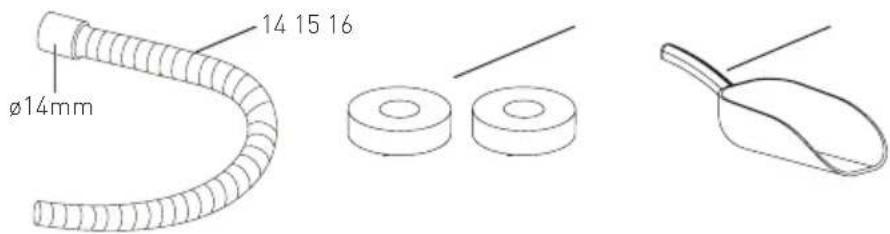

Аксессуары

1. Шланг подачи воды

2. Водоотводный шланг

1. Дополнительные уплотнительные шайбы x 2

2. Лопатка для льда

Установка устройства

Предупреждение: Все работы по монтажу, техническому обслуживанию и ремонту должны выполняться только квалифицированными специалистами.

- Проверьте устройство на предмет комплектности и возможного повреждения. В случае неполной доставки или повреждения, НЕ используйте устройство и немедленно свяжитесь с поставщиком.

- Убедитесь, что все аксессуары включены в комплект поставки устройства, т.е. шланги подачи и отвода воды, 2 дополнительные уплотнительные шайбы и лопатка для льда.

- Удалите все элементы упаковки и защитную пленку (если имеется).

- Поместите устройство на горизонтальную, стабильную и защищенную поверхность, которая может выдерживать вес устройства, учитывая вес дроблёного льда.

- Не подвергайте устройство воздействию прямых солнечных лучей и не размещайте вблизи источника тепла, например, печи, духовки и т.п.

- Убедитесь, что вокруг устройства поддерживается свободное пространство 15 см для обеспечения надлежащей вентиляции.

- Поместите устройство в место, где будет обеспечен свободный доступ к вилке, чтобы быстро отключить устройство от розетки, в случае необходимости.

- Поместите устройство рядом с водоподачей.

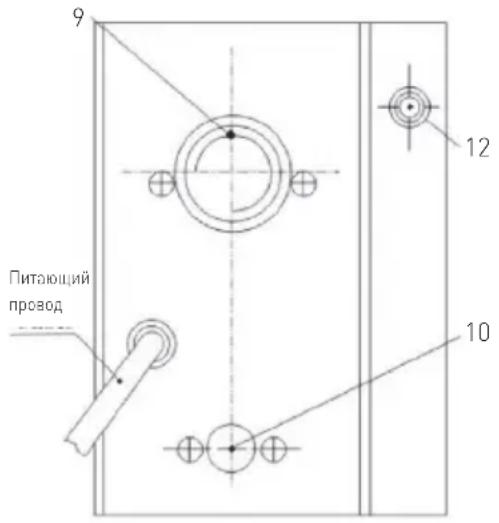

Подключение к водоподаче

Предупреждение: Подключайте устройство только к водоподаче холодной питьевой вод. В противном случае перед запуском устройства следует установить

• Подключите один конец шланга подачи воды (13) к соединителю с резьбой 3/4" для подключения питьевой воды. Затем подключите другой конец шланга к задней части устройства (9), затягивая его по часовой стрелке. Перед подключением установите уплотнительные шайбы (15) с обеих сторон шланга.
• Затем подключите водоотводный шланг (14) к сливному отверстию, расположенному на задней стороне устройства (10) с помощью резинового кольца. Подключите другой конец водоотводного шланга к канализации / резервуару для воды. Отвод в канализацию/ резервуар для воды должен располагаться ниже, чем устройство, так чтобы вода могла свободно стекать.

Примечание: Диапазон давления воды на входе: 1-8 кг/см². Если давление воды выше, необходимо установить редуктор давления.

Эксплуатация

• Прежде чем использовать устройство в первый раз, очистите его внутренние и внешние поверхности мягкой тканью, смоченной теплой водой.
• Поместите устройство в хорошо проветриваемом помещении, оставив по крайней мере 150 мм вокруг устройства для вентиляции.
• Оставьте устройство около часа для правильного распределения и стабилизации хладагента. Убедитесь, что устройство правильно подключено к системе водоснабжения.
• Затем подключите устройство к подходящей розетке.
• Нажмите переключатель ON / OFF (1) на панели управления, чтобы включить устройство.
• Устройство автоматически наберет воду для очистки внутренних компонентов, и затем вода будет слита. Загорятся 3 индикатора, сигнализирующие “✿”“” и!” и они будут мигать примерно 30 секунд.
• Переключатель ON / OFF (1) будет гореть зеленым цветом. Устройство начнет работать.
• Процесс производства дроблёного льда полностью автоматизирован и включает в себя следующие этапы: Поступление воды ==> производство дроблёного льда ==> выброс дроблё-

ного льда ==> хранение дроблёного льда.

• Передвиньте дверь (4) и выньте лед с помощью лопатки (16).
• Когда контейнер для льда будет заполнен, индикатор 📁 загорится желтым цветом и устройство автоматически прекратит работу.
• После того, как будет вынут дроблёный лёд, устройство автоматически возобновит его производство.
• Примечание: по гигиеническим соображениям удалите дроблёный лёд полученный в первом цикле после каждого запуска устройства. Не используйте их для охлаждения напитков или продуктов питания.
• Если количество подаваемой воды будет недостаточное, индикатор загорится желтым цветом и устройство автоматически прекратит работу. Проверьте подключение воды (шланг) к устройству.
• В случае каких-либо ошибок или дефектов, индикатор "загорится красным цветом и устройство автоматически прекратит работу.
• Если вы не используете устройство, выключите его, нажав переключатель ON / OFF (1) и отсоедините его от источника питания.

Примечание:

- НЕ ВКЛЮЧАЙТЕ устройство сразу после его автоматического отключения (из-за недостаточного водозабора, заполнения контейнера для льда или прерывания питания). Подождите примерно 3-5 минут до перезапуска, чтобы не повредить компрессор.

- Регулярно проверяйте подключение водоотводного шланга и шланга подачи воды на предмет любых утечек или разлитой воды. - Если устройство не использовалось в течение длительного времени, отвинтите крышку сливного отверстия (12), расположенную на задней панели устройства. Протрите резервуар для воды сухой, чистой тканью.

Очистка и техническое обслуживание

Предупреждение: Перед началом очистки, ремонта или обслуживания, всегда выключайте устройство из гнезда и дайте ему остыть. Все работы по монтажу, техническому обслуживанию и ремонту должны выполняться только квалифицированными специалистами.

Очистка

• Мойте устройство после каждого использования и после более длительного периода выключения из эксплуатации.
• Внутреннюю и внешнюю поверхности устройства можно очистить с помощью влажной ткани с небольшим количеством моющего средства.

• Для очистки устройства не используйте прямую струю воды, паровой очиститель и не погружайте всё устройство в воду.

• Очищайте конденсатор каждые 2 - 3 месяца.

• Для чистки используйте только мягкую ткань - никогда не чистите устройство с помощью моющих средств, содержащих абразивы или абразивными губками из-за риска повреждения поверхности.
• После очистки протрите и отполируйте поверхность устройства мягкой сухой тканью.

Обслуживание

- Периодически проверяйте шнур питания на предмет повреждений во избежание поражения электрическим током. Никогда не используйте устройство, если шнур питания поврежден. Поврежденный шнур должен быть немедленно заменен квалифицированным и авторизованным специалистом.

- Устройство должно ремонтироваться и обслуживаться только квалифицированными специалистами с использованием оригинальных запасных частей и аксессуаров. НЕ пытайтесь самостоятельно отремонтировать устройство.

Диагностика

Если устройство не работает должным образом, обратитесь к приведенной ниже таблице, чтобы найти правильное решение. Если вы все еще не можете решить проблему, обратитесь к поставщику.

Проблема Возможная причина	Возможное решение
Устройство не работает. • Устройство выключено.• Вилка неправильно подключена к розетке		• Включите устройство.• Проверьте, правильно ли подключена вилка к розетке.
Компрессор не работает. • Недостаточное количество потребляемой воды.• Контейнер заполнен дроблённые правильное, перезагрузите устройство.• Выньте немного кубиков льда из контейнера.		• Проверьте подключение системы водоснабжения. Если соединённые правильное, перезагрузите устройство.• Свяжитесь с поставщиком.
Компрессор работает, но устройство не производит дроблённого льда.		• Утечка хладагента.• Система охлаждения заблокирована.
Горит сигнальный индикатор.		• Недостаточное количество потребляемой воды.• Поврежден клапан воды.• Давление потребляемой воды слишком низкое.
Индикатор В всегда включен	Редукторный двигатель неисправен.	Свяжитесь с поставщиком.
	Устройство для льда не работает.	Свяжитесь с поставщиком.
	Вентилятор конденсатора неисправен.	Свяжитесь с поставщиком.
Индикатор В загорается 3 раза на 5 с	Датчик уровня льда не работает. Свяжитесь с поставщиком.
Индикатор В загорается один раз на 5 с	Датчик температуры воды не работает.	Свяжитесь с поставщиком.
Индикатор В загорается 2 раза на 5 с	Датчик конденсации не работает. Свяжитесь с поставщиком.
Утечка воды • Труба для воды повреждена.• Слишком высокое давление подачи воды.		• Замените трубу для воды.• Проверьте давление подачи и уменьшите его.
Стоячая вода в отсеке для кубиков льда	• Сливная труба установлена ниже уровня воды (горизонтального).• Сливная труба засорена.	• Отрегулируйте высоту сливной трубы.• Замените сливную трубу.

Технические характеристики

No продукта 271797
Рабочее напряжение и частота 220-240В~ 50 Гц
Потребляемая мощность 430Вт
Номинальный ток 3А
Хладагент / количество вводимого агента R290 / 70г
Климатический класс	ST (18°C до 38°C)
Степень защиты I Класс
Уровень шума < 60 дБ (А)
Емкость контейнера для льда 85 кг / 24 часов
Контейнер для льда 20 кг
Вес нетто (прим.): 58 кг
Размеры 548 x 612 x (выс.) 867 мм

Замечания: Технические характеристики могут быть изменены без предварительного уведомления.

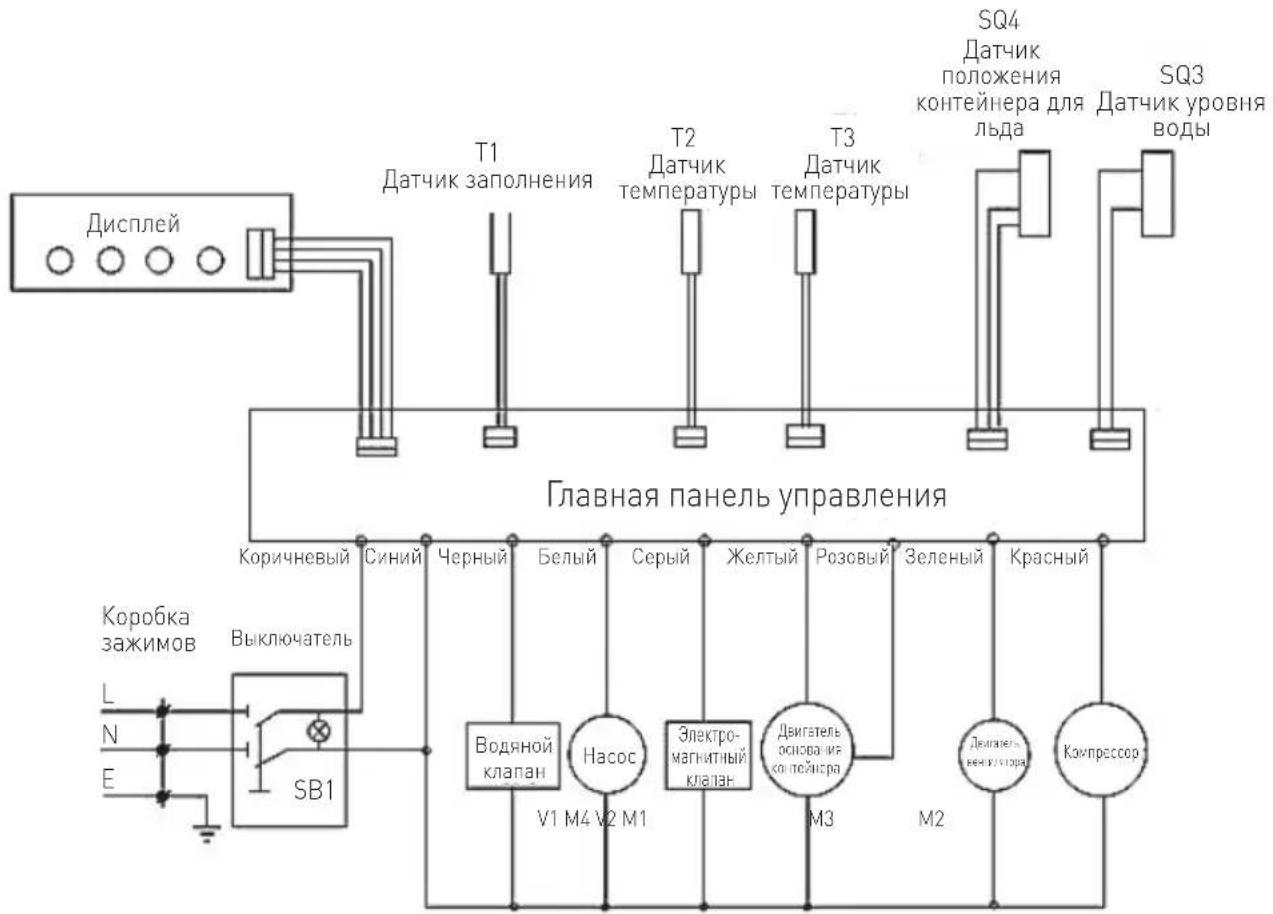

Электрическая схема (№ продукта 271797)

Гарантия

Любая недоделка или поломка, которая влечет за собой неправильную работу устройства, которая будет выявлена в течение первого года от даты покупки, будет устранена бесплатно, или же все устройство будет заменено новым, если оно эксплуатировалось и обслуживалось согласно инструкции по обслуживанию и не использовалось неправильно, или в разрез с назначением. Данное положение ни коей мере не нарушает иных прав потребителя, изложенных в законо- дательстве. В случае заявления устройства в ремонт или на замену в рамках гарантии, следует указать место и дату покупки устройства и приложить счет, или чековую квитанцию.

Согласно нашей политике совершенствования наших продуктов оставляем за собой право на ввод изменений в конструкцию, упаковку и в технические параметры, указываемые в технической документации без предупреждения.

Утилизация и защита окружающей среды

В случае вывода оборудования из эксплуатации, продукт нельзя утилизировать вместе с другими бытовыми отходами. Пользователь несет ответственность за передачу оборудования в соответствующий пункт приёма техники бывшей в употреблении. Несоблюдение вышеуказанного положения может привести к наложению штрафов в соответствии с действующими правилами в отношении утилизации отходов. Селективный сбор и утилизация использованного оборудования способствуют сохранению природных ресурсов и обеспечивают рециркуляцию таким образом, который не вреден для здоровья и окружающей среды.

Для получения дополнительной информации о том, где можно отдать использованное оборудование для утилизации, обратитесь в местную компанию по сбору отходов. Производитель и импортер не несут ответственности за рециркуляцию и переработку отходов экологически безопасным способом, как непосредственно, так и в рамках государственной системы.
