MANUALE UTENTE 271575 Arktic

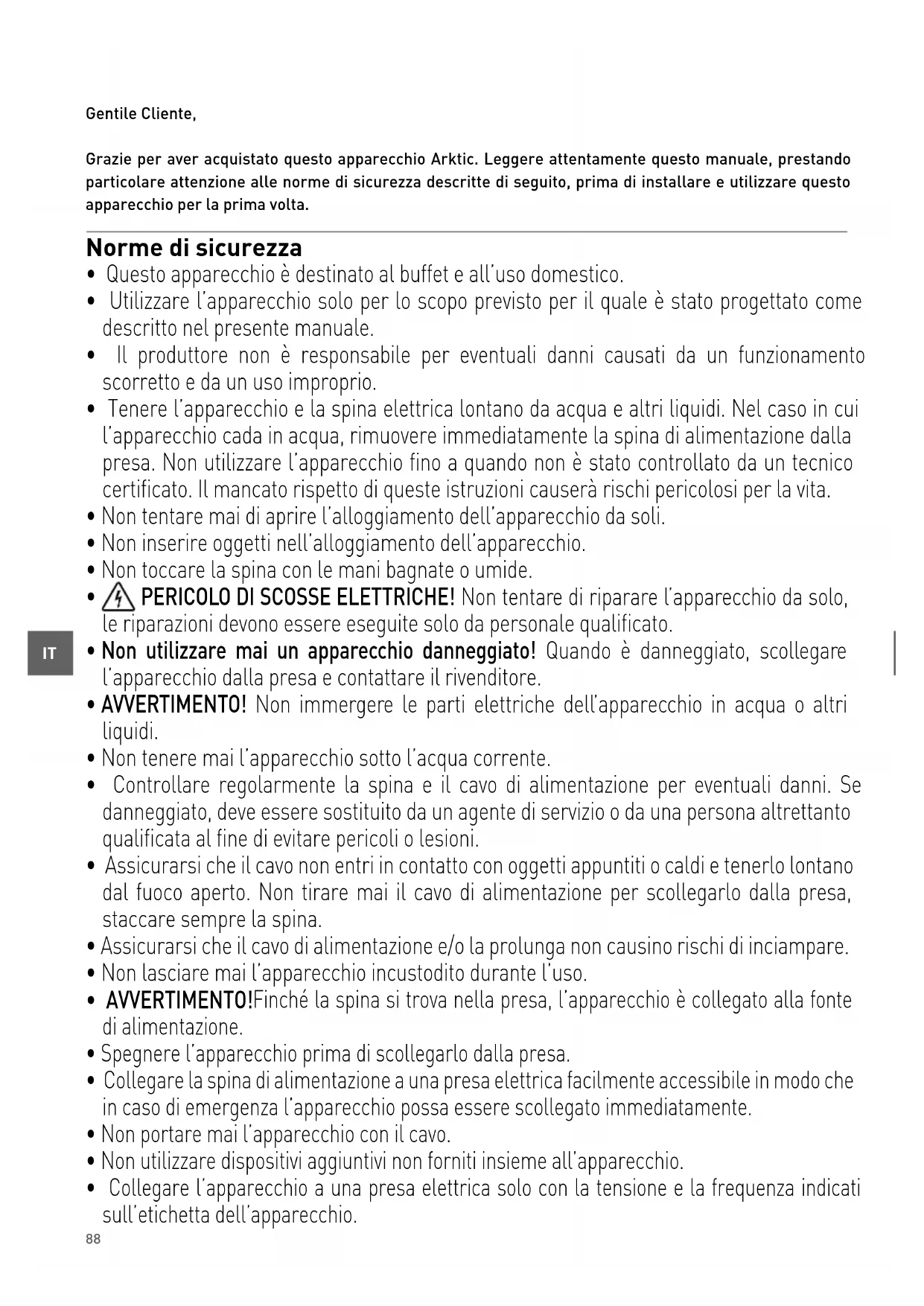

Gentile Cliente, Grazie per aver acquistato questo apparecchio Arktic. Leggere attentamente questo manuale, prestando particolare attenzione alle norme di sicurezza descritte di seguito, prima di installare e utilizzare questo apparecchio per la prima volta. Norme di sicurezza

• Questo apparecchio è destinato al buffet e all’uso domestico.

• Utilizzare l’apparecchio solo per lo scopo previsto per il quale è stato progettato come descritto nel presente manuale.

• Il produttore non è responsabile per eventuali danni causati da un funzionamento scorretto e da un uso improprio.

• Tenere l’apparecchio e la spina elettrica lontano da acqua e altri liquidi. Nel caso in cui l’apparecchio cada in acqua, rimuovere immediatamente la spina di alimentazione dalla presa. Non utilizzare l’apparecchio fino a quando non è stato controllato da un tecnico certificato. Il mancato rispetto di queste istruzioni causerà rischi pericolosi per la vita.

• Non tentare mai di aprire l’alloggiamento dell’apparecchio da soli.

• Non inserire oggetti nell’alloggiamento dell’apparecchio.

• Non toccare la spina con le mani bagnate o umide.

PERICOLO DI SCOSSE ELETTRICHE! Non tentare di riparare l’apparecchio da solo, le riparazioni devono essere eseguite solo da personale qualificato.

• Non utilizzare mai un apparecchio danneggiato! Quando è danneggiato, scollegare l’apparecchio dalla presa e contattare il rivenditore.

• AVVERTIMENTO! Non immergere le parti elettriche dell’apparecchio in acqua o altri liquidi.

• Non tenere mai l’apparecchio sotto l’acqua corrente.

• Controllare regolarmente la spina e il cavo di alimentazione per eventuali danni. Se danneggiato, deve essere sostituito da un agente di servizio o da una persona altrettanto qualificata al fine di evitare pericoli o lesioni.

• Assicurarsi che il cavo non entri in contatto con oggetti appuntiti o caldi e tenerlo lontano dal fuoco aperto. Non tirare mai il cavo di alimentazione per scollegarlo dalla presa, staccare sempre la spina.

• Assicurarsi che il cavo di alimentazione e/o la prolunga non causino rischi di inciampare.

• Non lasciare mai l’apparecchio incustodito durante l’uso.

• AVVERTIMENTO! Finché la spina si trova nella presa, l’apparecchio è collegato alla fonte di alimentazione.

• Spegnere l’apparecchio prima di scollegarlo dalla presa.

• Collegare la spina di alimentazione a una presa elettrica facilmente accessibile in modo che in caso di emergenza l’apparecchio possa essere scollegato immediatamente.

• Non portare mai l’apparecchio con il cavo.

• Non utilizzare dispositivi aggiuntivi non forniti insieme all’apparecchio.

• Non utilizzare mai accessori diversi da quelli consigliati dal produttore. In caso contrario, potrebbe comportare un rischio per la sicurezza dell’utente e danneggiare l’apparecchio. Utilizzare solo parti e accessori originali.

• Questo apparecchio non deve essere utilizzato da persone con capacità fisiche, sensoriali o mentali ridotte o da persone che hanno una mancanza di esperienza e conoscenze.

• Questo apparecchio non deve, in nessun caso, essere utilizzato dai bambini.

• Tenere l’apparecchio e il suo cavo di alimentazione fuori dalla portata dei bambini.

• ATTENZIONE: spegnere SEMPRE l’apparecchio e scollegarlo dalla presa di corrente prima della pulizia, della manutenzione o della conservazione. Norme speciali di sicurezza

• Questo apparecchio è destinato ad essere utilizzato in applicazioni domestiche e simili come

1) Cucine per il personale in negozi, uffici e altri ambienti di lavoro;

2) In agriturismi, da clienti di alberghi, motel e altri ambienti di tipo residenziale;

3) Ambienti di tipo bed and breakfast;

4) Catering e applicazioni simili non al dettaglio.

• Questo apparecchio deve essere gestito da personale specializzato in cucina in ristoranti e mense o dal personale di bar, ecc.

ATTENZIONE! Superficie calda! La superficie è calda quando in uso. Toccare solo il pannello di controllo.

ATTENZIONE! Pericolo di incendio! Il refrigerante utilizzato in questo dispositivo è R290. Si tratta di un refrigerante altamente infiammabile. Nel dispositivo è utilizzato un agente schiumogeno (per schiumar la schiuma isolante) Ciclopentano. Sono facilmente infiammabili.

• Non posizionare l’apparecchio su una fonte di calore (piani cottura a benzina, elettrici, a carbone, ecc. Tenere l’apparecchio lontano da superfici calde e fiamme libere. Azio

nare sempre l’apparecchio su una superficie piana, stabile, pulita, resistente al calore e asciutta.

• Questo apparecchio non è destinato a essere azionato per mezzo di un timer esterno o sistema di telecomando separati.

• AVVERTENZA: Mantenere tutte le aperture di ventilazione dell’involucro dell’apparecchio libere da ostruzioni.

• AVVERTENZA: Non usare dispositivi meccanici o altri mezzi diversi da quelli raccoman

dati dal costruttore per accelerare il processo di sbrinamento.

• AVVERTENZA: Non danneggiare il circuito del refrigerante.

• AVVERTENZA: Riempire solo con acqua potabile.

• Non conservare sostanze esplosive come contenitori aerosol con un propellente infiam

mabile in questo apparecchio.

• Lasciare almeno 20 cm di distanza intorno all’apparecchio a scopo di ventilazione duran

• Non utilizzare utensili duri per colpire la superficie esterna. Non utilizzare getti d’acqua, sciacquare immediatamente con acqua o con un pulitore a vapore in quanto le parti po

trebbero bagnarsi e causare scosse elettriche.

• Non esporre alla luce solare diretta. Evitare urti meccanici e vibrazioni.

• Spostare sempre o trasportare l’apparecchio in posizione verticale o si potrebbe danneg

• ATTENZIONE! Dirigere in modo sicuro il cavo di alimentazione, se necessario, al fine di evitare movimenti di trazione indesiderati o il contatto con una fonte di calore.

• Non pulire o riporre l’apparecchio a meno che non sia completamente raffreddato.

• Non tutte le parti sono lavabili in lavastoviglie. ATTENZIONE: I conduttori nel cavo di alimentazione sono contrassegnati con i seguenti colori: Verde-giallo: Messa a terra Azzurro: Zero Marrone: Fase Siccome i colori dei conduttori nel cavo di alimentazione possono essere in contrasto con i contrassegni colorati sui morsetti della tua spina, è necessario procedere come segue: il conduttore contrassegnato con il colore verde e giallo deve essere collegato al morsetto della spina contrassegnato con lettere E, G, o con un simbolo, oppure con il colore verde o verde e giallo. Il conduttore contrassegnato con il colore azzurro deve essere collegato al morsetto con

trassegnato con la lettera N. Il conduttore contrassegnato con il colore marrone deve essere collegato al morsetto con

trassegnato con la lettera L. ATTENZIONE: I cubetti di ghiaccio prodotti sono uniti tra di loro e prima dell’uso devono essere spaccati. Uso previsto

• Questo apparecchio è destinato al buffet e all’uso domestico.

• L’elettrodomestico è destinato solo alla produzio- ne di cubetti di ghiaccio. L’uso del dispositivo per qualsiasi altro scopo può causare danni o lesioni.

L’uso del dispositivo per qualsiasi altro scopo sarà considerato un uso improprio. L’utente sarà l’uni- co responsabile per l’uso scorretto del dispositivo. Installazione di messa a terra Questo apparecchio è classificato come classe di protezione I e deve essere collegato a un terreno di protezione. La messa a terra riduce il rischio di scosse elettriche fornendo un filo di fuga per la corrente elettrica. Questo apparecchio è dotato di un cavo di alimentazione che ha un cavo di messa a terra e una spina messa a terra. La spina deve es- sere collegata a una presa correttamente installata e messa a terra.91

1) Dimensioni/Allaciamenti

N°. articolo 271575 Tensione e frequenza di funzionamento 220-240V~ /50Hz Corrente nominale 2,2A Potenza nominale in ingresso 280W Refrigerante utilizzato e quantità di iniezione R290 / 95g Classe climatica SN-T Agente schiumogeno infiammabile Ciclopentano Classe di protezione classe I Running conditions Temp. dell’ambiente Temp. dell’acqua Pressione dell’acqua 10°C ~ 38°C 5°C ~ 35°C 0,04 ~ 0,6 MPa Peso netto (circa) 27kg Dimensioni 448x400x(H)798mm Osservazione: Le specifiche tecniche sono soggette a modifiche senza preavviso.92

Informazioni generali

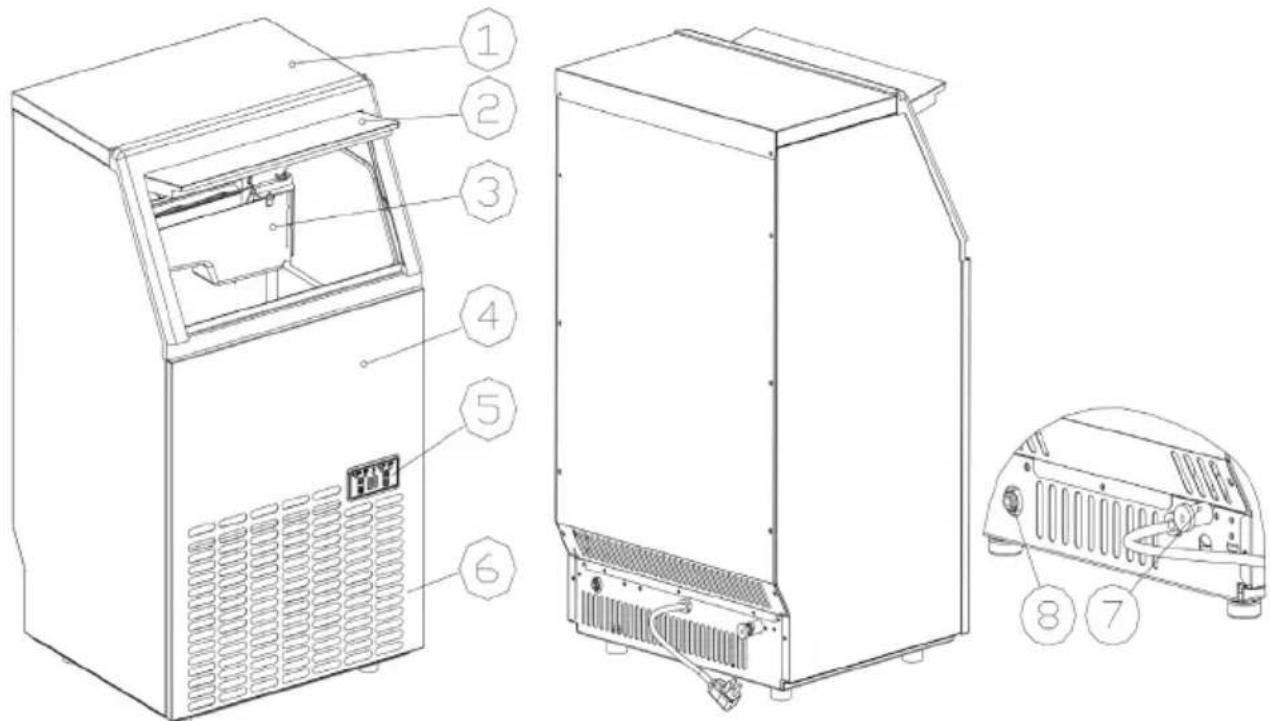

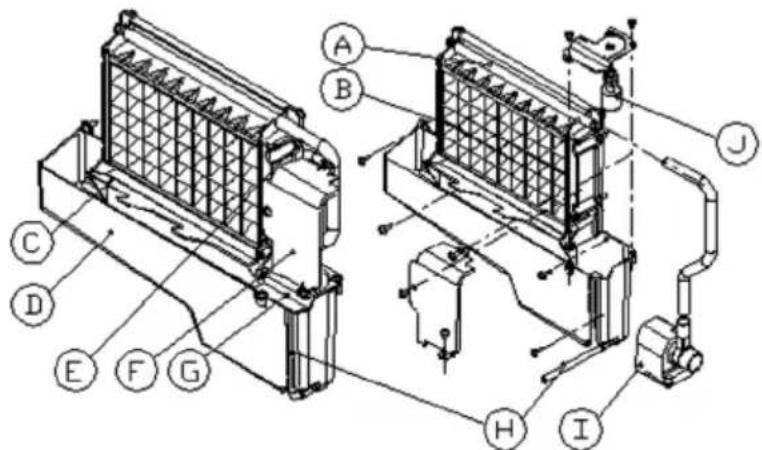

1) Struttura del dispositivo principale

1. Coperchio superiore

3. Gruppo del generatore di ghiaccio e del ser-

5. Pannello di controllo

6. Uscita dell’aria: È necessario assicurare libe-

ro flusso dell’aria; durante il funzionamento sarà soffiata l’aria calda.

Accessori: Tubo bianco di deflusso dell’acqua della lunghezza di 2 metri, il giunto per rubinet- to, tubo bianco della lunghezza di 3 metri per l’alimentazione di acqua corrente (ø 6,35 mm). water supply pipe(ø 6.35mm). A. Il tubo di deviazione dell’acqua: con nove pic- coli fori dai quali fuoriuscirà l’acqua. B. Evaporatore (modulo del generatore di ghiac- cio) C. Piastra di rilevamento del livello di riempi- mento del contenitore di ghiaccio. D. Serbatoio dell’acqua. E. Tubo di afflusso dell’acqua. F. Coperchio sul lato destro del evaporatore. G. Piastra di installazione dell’interruttore di li- vello dell’acqua. H. Tubo di defflusso dell’acqua dal serbatoio dell’acqua.

I. Pompa dell’acqua.

J. Interruttore di rilevamento del livello di acqua.93

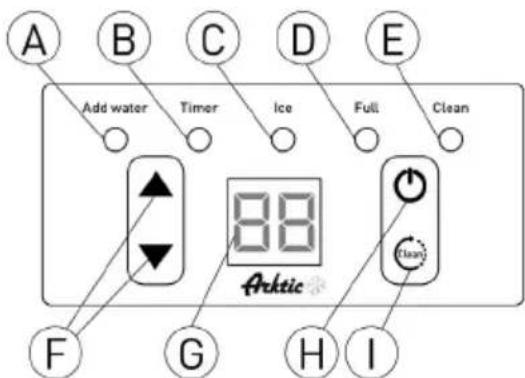

2) Pannello di controllo

A. Spia luminosa ”Add water” [AGGIUNGI AC- QUA]: Il lampeggiamento di questa spia signi- fica che l’afflusso dell’acqua è troppo lento; luce costante della spia indica la mancanza dell’acqua nel dispositivo. B. Spia luminosa ”Timer” [TEMPORIZZATORE]: L’illuminazione di questa spia conferma l’im- postazione del TEMPORIZZATORE. Il timer può essere attivato o disattivato dopo aver premuto il pulsante clean/ timer (pulizia/tem- porizzatore). C. Spia luminosa ”Ice” [GHIACCIO]: L’illumina- zione di questa spia significa che il dispositivo produce il ghiaccio; il suo lampeggiamento indica che il dispositivo è in fase di raccolta del ghiaccio. D. Spia luminosa “Full” [PIENO]: Questa spia si illumina quando il dispositvo è pieno di ghiac- cio. E. Spia luminosa “Clean” [PULIZIA]: L’illumina- zione di questa spia significa l’inizio della puli- zia della pompa dell’acqua. Il lampeggiamen- to della spia indica che il processo di pulizia della pompa dell’acqua viene interrotto. F. Pulsanti , : Questi pulsanti servono per impostare la durata del processo di fabbrica- zione del ghiaccio. Il valore predefinito è pari a zero e ogni volta che si preme il pulsante o il tempo aumenta o diminuisce di 1 minuto. Inoltre, quando si imposta il tempo di ritardo del temporizzatore, l’impostazione predefinita è pari a zero e ogni volta che si preme il pulsante o il tempo aumenta o diminuisce di 1 ora. G. Display: Il display in condizioni normali visua- lizza sempre il numero che indica la tempe- ratura dell’ambiente; Se il display lampeggia, il valore visualizzato indica il tempo restante, espresso in minuti per completare un dato processo, come ad es. il ciclo di produzione del ghiaccio, il programma di autopulizia, ecc. H. Pulsante “ ”: Quando il dispositivo è spento, è necessario agire su questo pulsante per ri- attivarlo. Durante il programma di autopulizia o in modalità di regolare fabbricazione del ghiaccio, premuta di questo pulsante causa l’arresto immediato del dispositivo. Nel caso in cui il timer è stato impostato, la premuta di questo pulsante provoca annullamento dell’impostazione del timer. Durante la pro- duzione dei cubetti di ghiaccio, la premuta di questo pulsante per più di 5 secondi, forzerà l’avvio del processo di raccolta del ghiaccio.

I. Pulsante “ ” [PROGRAMMAZIONE DI PULI-

ZIA]: Per accedere al programma di imposta- zione del timer premere questo pulsante una sola volta. E premere questo pulsante per più di 5 secondi quando la macchina è spenta, per accedere al programma di pulizia.94

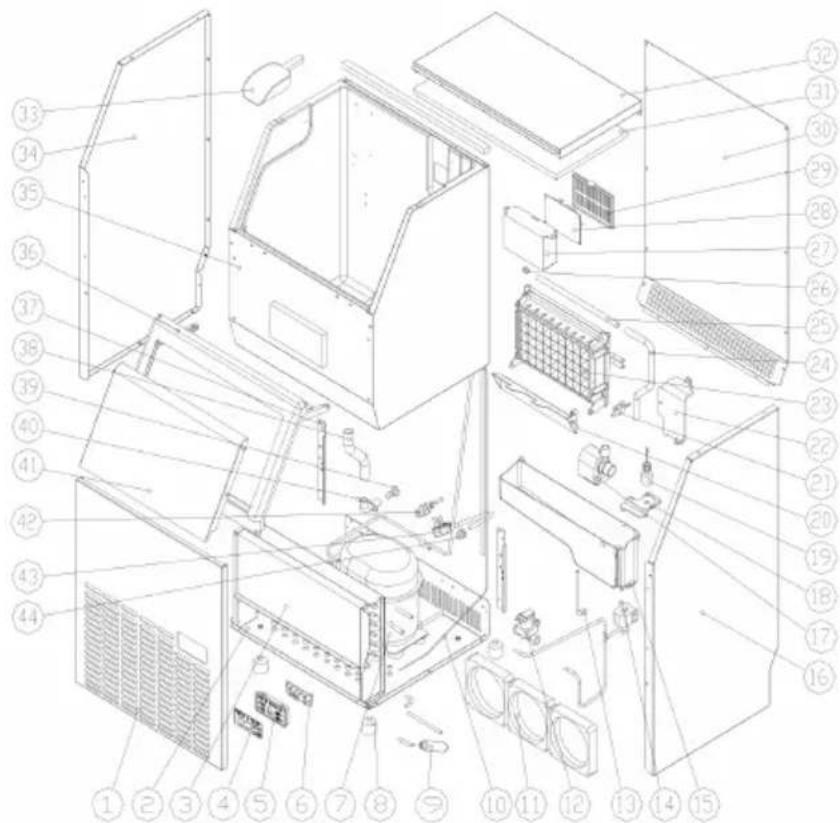

Esploso N.o. Denominazione dell’elemento Quantità Note

Etichetta del pannello di controllo

Scatola del circuito stampato del pannello di controllo

Circuito stampato del pannello di controllo

Ventilatore a corrente continua

Tubo di deflusso dell'acqua dal serbatoio di acqua

Elettrovalvola per il processo di raccolta dei cubetti di ghiaccio

Pompa di circolazione dell'acqua

Coperchio del serbatoio dell'acqua

Interrutore di rilevamento del livello di acqua

Piastra di rilevamento del riempimento del disposi- tivo con ghiaccio

Interruttore magnetico di controllo

Evaporatore e relativo telaio

N.o. Denominazione dell’elemento Quantità Note

Tubo di deviazione dell'acqua con nove fori

Tappo del tubo di deviazione dell’acqua

Scatola del circuito stampato del circuito elettrico

Circuito stampato del modulo principale di controllo

Coperchio del circuito stampato del modulo principale di controllo

Spugna isolante del coperchio superiore

Paletta per ghiaccio

Carcassa interna coperta di schiuma isolante e contenitore per ghiaccio

Tubo di deflusso dell'acqua dalla carcassa interna

Tappo di deflusso dell'acqua

Presa di deflusso dell'acqua

Presa di aflusso dell'acqua

Cavo di alimentazione

Morsetto del cavo di alimentazione

Disimballaggio del produttore di ghiaccio a cubetti

1. Rimuovere la confezione esterna e interna.

Controllare se il dispositivo è corredato di tutti gli accessori, tra cui i manuali, la paletta per il ghiaccio, il tubo di aflusso dell’acqua corrente, i giunti rapidi - 4 fili per 2 fili ed il tubo di deflusso dell’acqua, ecc. Nel caso di mancanza di qualsi- asi elemento, si prega di contattare il ns. Repar- to Servizio Clienti.

3. Rimuovere i nastri di fissaggio del portello e

della carcassa interna, la paletta per il ghiaccio, ecc. Pulire grossolamente la carcassa interna e la paletta per il ghiaccio con un panno umido.

4. Collocare il produttore di ghiaccio a cubetti sulla

superficie piana e piatta in un posto non esposto alla luce diretta del sole e lontano da altre fonti di calore (ad es. dal forno, fornello, riscaldatore, ecc.); Lasciare almeno 20 cm di spazio tra l’u- scita dell’aria ed ostacoli e di almeno 5 cm tra la parete laterale sinistra/destra del dispositivo e la parete del locale.

5. Prima di collegare il produttore di ghiaccio a

cubetti alla rete elettrica, è necessario lasciarlo per 4 ore per consentire lo scarico del liquido di raffreddamento, perché la macchina poteva es- sere capovolta durante il trasporto.

6. Il dispositivo deve essere collocato nel posto che

garantisce il libero accesso alla spina al opera- tore del dispositivo. AVVERTENZA: Per la fabbricazione del ghiaccio dove essere utilizzata solo l’acqua potabile. Requisiti concernenti il luogo di installazione a) Mantenere la temperatura dell’ambiente e la temperatura dell’acqua di alimentazione al di- spisitivo nei limiti indicati nella sopraindicata ta- bella delle specifiche. L’inadempimento di que- sta condizione può peggiorare il funzionamento del produttore di ghiaccio a cubetti. b) Il dispositivo non deve essere posizionato vicino alle fonti di calore. c) Il dispositivo deve essere posizionato su una su- perficie stabile e piatta sull’altezza normale del piano di lavoro. d) Ci deve essere uno spazio libero di almeno 200 mm intorno all’apparecchio e uno spazio libero di 40 mm dalla parte superiore per mantenere una buona ventilazione dell’aria. e) Non appoggiare alcun oggetto sulla superficie superiore del produttore di ghiaccio a cubetti. Intervallo di installazione Vista dall’alto (1:10) (mm)

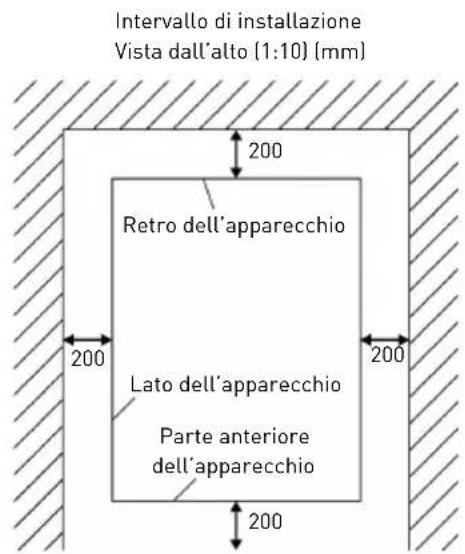

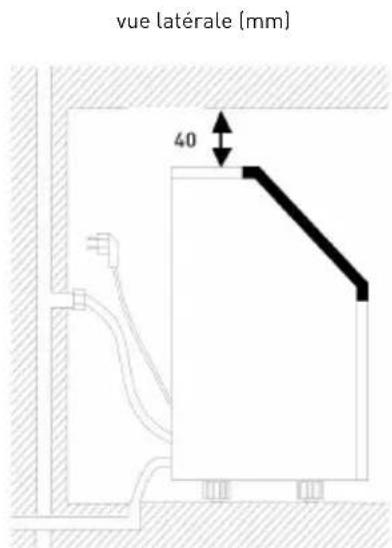

Durante l’installazione del produttore di ghiaccio a cubetti sotto il piano di lavoro, si dovrebbe ricor- dare di lasciare gli intervalli corretti (elencati so- pra). Posizionare i cavi di alimentazione elettrica ed i tubi di afflusso e di deflusso dell’acqua nelle ubicazioni raccomandate, presentate sulla figura sopraindicata. Dopo l’installazione, si dovrebbe scegliere un luo- go ben ventilato, dove la temperatura è superiore a 10°C e inferiore a 32°C. Il dispositivo DEVE essere installato in un luogo protetto contro tali fattori come il vento, la pioggia, spruzzi o sgoccioli dell’acqua. Il produttore di ghiaccio a cubetti richiede l’ali- mentazione continua di acqua alla pressione di 1-8 bar, come è mostrato in tabella dei valori nomina- li. Per un corretto funzionamento del dispositivo, la temperatura dell’acqua fornita al produttore di ghiaccio a cubetti dovrebbe essere compresa nell’intervallo da 5°C a 25°C. Requisiti e collegamenti elettrici

• Prima di posizionare il produttore di ghiaccio a cubetti nel luogo di destinazione, è necessario assicurarsi che ci sia il collegamento elettrico appropriato.

• Si raccomanda di preparare il circuito elettrico separato che serve solo per collegare il produt- tore di ghiaccio a cubetti. Bisogna utilizzare solo le prese che non possono essere scollegate me- diante l’interruttore o con l’uso della catenella. Nel caso di necessità di sostituire il cavo di ali- mentazione o la spina, questo deve essere fatto da un tecnico qualificato.

• Questo dispositivo richiede l’alimentazione di rete, con la tensione di 220-240 V, 50 Hz con la messa a terra adeguata. Lavaggio del produttore di ghiaccio a cubetti prima del primo uso

1. Aprire il portello.

2. Lavare usando il detergente diluito in acqua tie-

pida con un panno morbido.

3. Lavare alcune volte le parti interne essenti in

contatto con l’acqua. Rimuovere il tubo di deflus- so del serbatoio dell’acqua, contrassegnato con la lettera “H” sulla figura sopraindicata, al fine di scaricare l’acqua utilizzata per il lavaggio del serbatoio dell’acqua e di seguito lavare la va- schetta per ghiaccio. Poi è necessario far usci- re tutta l’acqua utilizzata per il lavaggio dal foro passante di deflusso dell’acqua ubicata nella parte posteriore del dispositivo (contrassegna- ta con il numero “7” sulla figura sopraindicata). Reinstallare il tubo di deflusso dell’acqua, altri- menti il dispositivo non funzionerà correttamen- te. Buttare via il primo cubetto di ghiaccio pro- dotto dopo la pulizia.

4. La superficie esterna del produttore di ghiaccio

a cubetti dovrebbe essere regolarmente lavata con la soluzione di un detergente delicato e ac- qua tiepida.

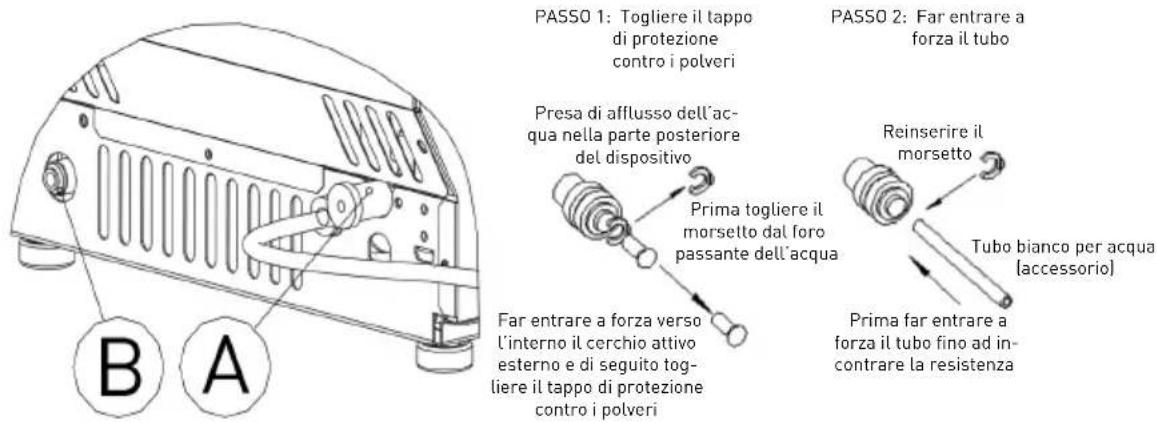

Collegamento dell’acqua al produttore di ghiaccio a cubetti Attenzione: utilizzare i nuovi conduttori essenti in dotazione al dispositivo. Collegare il tubo di alimentazione dell’acqua al di- spositivo Passo 1: In primo luogo, rimuovere il morsetto dal foro passante dell’acqua (contrassegnato sulla figura sottostante con la lettera “B”) collocato sul retro del dispositivo. Togliere il tappo di protezione contro i polveri. Passo 2: Far entrare a forza un’estremità del tubo per il foro passante dell’acqua, spingere alla fine e reinserire il morsetto. PASSO 1: Togliere il tappo di protezione contro i polveri Presa di afflusso dell’ac- qua nella parte posteriore del dispositivo Far entrare a forza verso l’interno il cerchio attivo esterno e di seguito tog- liere il tappo di protezione contro i polveri Prima togliere il morsetto dal foro passante dell’acqua PASSO 2: Far entrare a forza il tubo Reinserire il morsetto Prima far entrare a forza il tubo fino ad in- contrare la resistenza Tubo bianco per acqua (accessorio) Collegamento tubo di scarico acqua Togliere il dado dello scarico dell’acqua di colore nero (sul disegno sotto riportato contrassegnato con lettera “A”), e successivamente collegarne il tubo bianco di scarico, in dotazione, mentre la se- conda estremità va collegata al collettore principa- le di scarico. Collegare il tubo di alimentazione dell’acqua al rubinetto dell’acqua principale L’attacco rapido acqua incluso deve essere avvitato al rubinetto; rimuovere prima la fascetta dall’attac- co rapido, spingere l’altra estremità del tubo nell’at- tacco rapido fino in fondo e rimettere la fascetta. Nota: la pressione dell’acqua nella rete di approv- vigionamento idrico deve essere di almeno 0,04-05 MPa. 1° PASSO: giunto rapido e rubinetto 3° PASSO: Inserire il tubo fino in fondo 4° PASSO: Rimettere il morsetto Inserire allàinterno Prima togliere morsetto 2° PASSO: avvitare giunto rapido al rubinetto mediante ele- mento filettato dopodiché togliere morsetto Fabbricazione di ghiaccio

1. Dopo aver collegato tutti i tubi, collegare il di-

spositivo alla rete di alimentazione elettrica. Di seguito premere il pulsante “ ” sul pannello di controllo per attivare il ciclo di fabbricazione di ghiaccio. Contestualmente si accenderà il dio- do “Ice” (ghiaccio). Display digitale indicherà la temperatura dell’ambiente. Durante il processo di fabbricazione del ghiaccio si mettono in fun- zionamento il compressore, il motore del venti- latore e la pompa dell’acqua.

2. La durata di ogni ciclo di fabbricazione del ghiac-

cio va da 11 a 30 minuti, in funzione di tempera- tura d’ambiente e temperatura d’acqua.98

3. Al termine del processo di fabbricazione del

ghiaccio, il dispositivo passa in modalità di rac- colta del ghiaccio. Contestualmente il sistema rileva il livello dell’acqua. In quaso sia troppo basso, la spia “Add water” (aggiungi acqua) co- mincia a lampeggiare. In tal caso è necessario aprire valvola di afflusso dell’acqua per integrare l’acqua nel serbatoio. La spia “Add water” si spe- gnerà al termine del processo di riempimento.

4. All’accesione dell’indicatore “Full” (pieno), il di-

spositivo smette di funzionare. Dopo aver estrat- to una quantità sufficiente dei cubetti di ghiaccio il dispositivo riprenderà il funzionamento dopo 3 minuti circa.

5. Intervento sul pulsante oppure , durante il

processo di fabbricazione del ghiaccio, permette di modificare la durata del processo di fabbrica- zione del ghiaccio che determina lo spessore dei cubetti di ghiaccio. L’impostazione predefinita è lo zero, dunque ogni singola pressione sui tasti oppure allungherà o accorcerà la durata del processo di 1 minuto. La nuova impostazione viene memorizzata dopo 5 secondi dall’ultimo intervento sul pulsante di regolazione.

6. Acqua di bassa qualità incide sulla scarsa quali-

tà dei cubetti di ghiaccio e riduce la trasparenza degli stessi. ATTENZIONE: I cubetti di ghiaccio fabbricati sono incollati tra di loro e prima di uso devono essere spezzati. Programma di autopulizia automatica Avvio del programma di autopulizia: dopo aver collegato il tubo alla presa dell’acqua, allacciare il dispositivo alla rete di alimentazione elettrica e premere il pulsante “ ” (temporizzatore pulizia), tenendolo premuto per oltre 5 secondi per avviare il programma di pulizia. La spia “Clean” (pulizia) ri- marrà accesa durante il processo di pulizia mentre sul display digitale indicherà il tempo rimanente alla fine del ciclo. La durata del ciclo di pulizia è di 30 minuti. Annullamento del programma di autopulizia: il pie- no ciclo di autopulizia dura 30 minuti. Al termine del ciclo il dispositivo verrà spento automatica- mente. Esiste la possibilità di annullamento forza- to del programma di autopulizia, intervenendo sul pulsante “ ”, posto sul pannello di controllo. Impostazione del temporizzatore (timer): Come impostare il tempo di avviamento del- la macchina per i cubetti di ghiaccio mediante il temporizzatore: col dispositivo spento premere il pulsante “Timer/Clean” (temporizzatore pulizia) al fine di impostare l’ora desiderata dell’avviamento del dispositivo. Verrà accesa la spia “Timer” (tem- porizzatore) e sul display digitale lampeggerà il conto alla rovescia del mancante all’accensione della macchina per i cubetti di ghiaccio. Durante il lampeggio del display è possibile aumentare o dimunuire il tempo, premerndo i pulsanti e , tenendo conto che l’impostazione predefinita è zero. Cinque secondi dopo l’impostatazione il tem- po verrà memorizzato. Come annullare tempo di avviamento impostato: Premere il tasto “Timer/Clean” (temporizzatore pulizia) e sul display digitale lampeggeranno cifre relative all’attuale tempo di ritardo dell’avviamento del dispositivo, memorizzato nel temporizzatore. L’attuale impostazione verrà annullata premendo di nuovo il pulsante. L’annullamento dell’imposta- zione del temporizzatore è possibile inoltre agendo sul pulsante “ ”. Come impostare il tempo di spegnimento del- la macchina per i cubetti di ghiaccio mediante il temporizzatore: con dispositivo acceso premere il pulsante “Timer/Clean” al fine di impostare l’ora di spegnimento del dispositivo. Di seguito agire come al punto precedente. Come annullare tempo impostato di spegnimento: la procedura è identica a quella di annullamento del tempo di accensione impostato.99

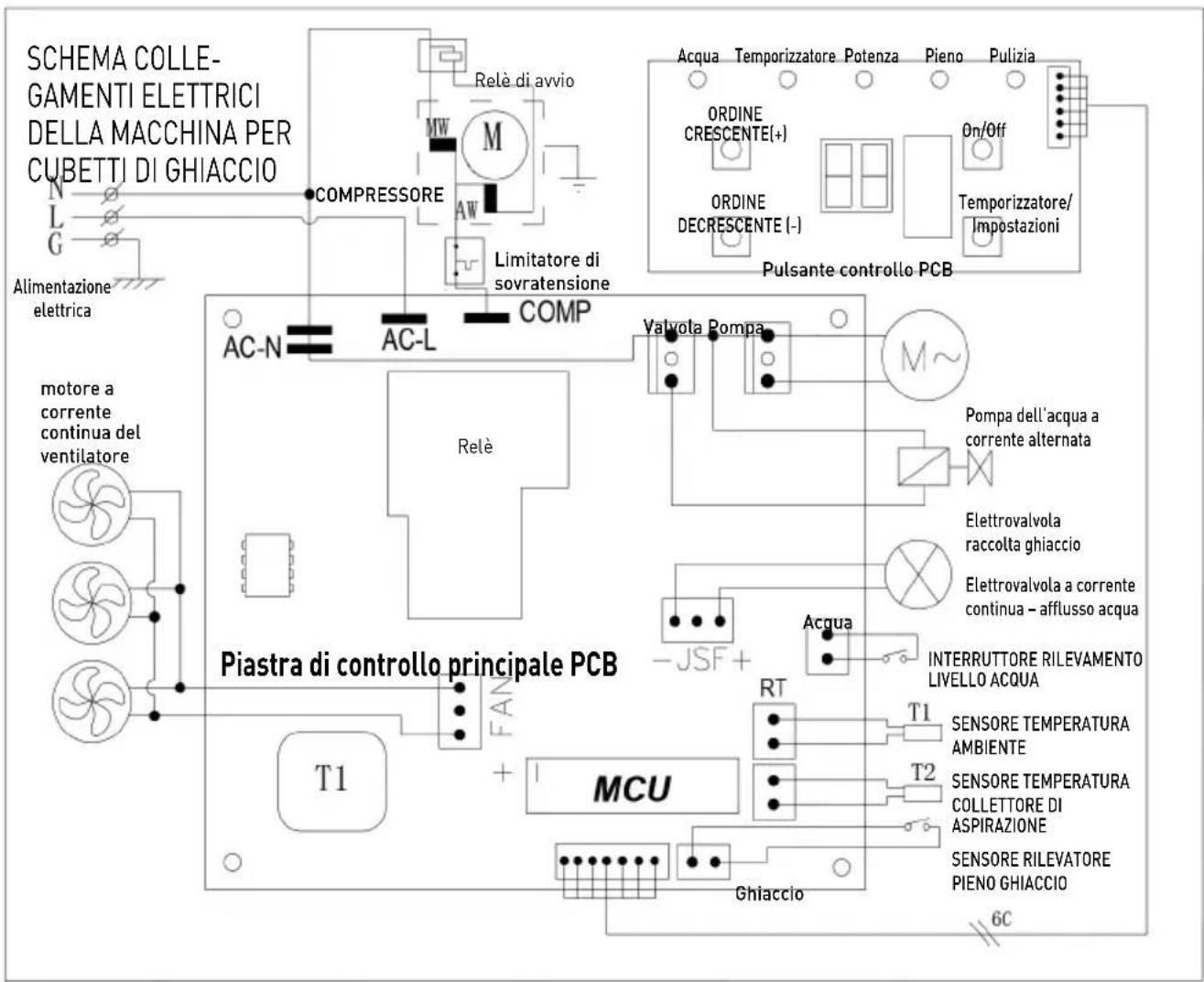

Schema collegamenti interni Relè di avvio COMPRESSORE Limitatore di sovratensione Alimentazione elettrica motore a corrente continua del ventilatore Relè Ghiaccio Acqua Valvola Pompa ORDINE CRESCENTE(+) On/Off ORDINE DECRESCENTE (-) Temporizzatore/ Impostazioni Acqua Temporizzatore Potenza Pieno Pulizia Elettrovalvola raccolta ghiaccio Pompa dell’acqua a corrente alternata Elettrovalvola a corrente continua – afflusso acqua INTERRUTTORE RILEVAMENTO LIVELLO ACQUA SENSORE TEMPERATURA AMBIENTE SENSORE TEMPERATURA COLLETTORE DI ASPIRAZIONE SENSORE RILEVATORE PIENO GHIACCIO Piastra di controllo principale PCB SCHEMA COLLE- GAMENTI ELETTRICI

Pulsante controllo PCB Suoni La Vostra nuova macchina per i cubetti di ghiaccio potrebbe produrre suoni anomali, che però nella maggioranza dei casi sono naturali. Le superfici dure, ad es. pavimenti, pareti oppure armadietti possono far si che i suoni prodotti dal dispositivo sembrano più forti che in realtà. Segue descrizione dei suoni prodotti dalla macchina per i cubetti di ghiaccio.

• Al momento di apertura della valvola dell’acqua al fine di riempire il serbatoio per ogni singolo ciclo si sentirà il rumore.

• I suoni di clicchettio possono essere causati dal flusso del refrigerante oppure possono essere prodotti dalla rete idrica.

• Il compressore ad alto rendimento può produrre dei suoni pulsanti oppure suoni ad alta frequen- za.

• L’acqua defluente dal serbatoio verso l’evapora- tore produce uno specifico sciacquio.

• L’acqua affluente dall’evaportatore verso il ser- batoio può produrre uno specifico sciacquio.

• Al termine di ogni ciclo sarà udibile un gorgoglio causato dal flusso del refrigerante nella cubetta- trice di ghiaccio.

• Si può udire il rumore di aria soffiata dal venti- latore sopra il condensatore. Durante il ciclo di raccolta del ghiaccio si può udire il suono dei cubbetti che cascano nel contenitore.

• Dopo il primo avviamento della cubettatrice di ghiaccio si sentirà il rumore del flusso d’acqua continuo in quanto la macchina per cubetti di ghiaccio, prima di iniziare la fabbricazione del ghiaccio effettua il ciclo di sciaquaggio.100

Preparazione della cubettatrice per il ghiaccio per la conservazione a lungo termine In caso di una sosta prolungata oppure di trasferi- mento della macchina per cubetti di ghiaccio in un altro luogo, è necessario scarico completo dell’ac- qua dal sistema.

1. Spegnere il dispositivo e staccare la spina dalla

3. Staccare il tubo di afflusso dell’acqua dalla val-

vola di afflusso dell’acqua.

4. Togliere il tubo di deflusso dell’acqua dal ser-

batoio (contradisegnato sul disegno con lettera “H”), al fine di scaricare completamente il ser- batoio. Dopo aver scaricato l’acqua fissare il tubo nella sua popsizione originale.

5. Scaricare l’acqua dalla presa di scarico dell’ac-

qua sulla parte posteriore del dispositivo (n. 7 sul disegno).

6. Staccare il tubo di deflusso dell’acqua dal tubo

delle acque reflue o dallo scarico neel pavimento e avvitare il dado sulla presa di deflusso dell’ac- qua.

7. Lasciare aperta la porta al fine di assicurare il

flusso d’aria e prevenire la formazione di muffa.

8. Il tubo di afflusso dell’acqua e il cavo di alimen-

tazione devono rimanere staccati fino al prossi- mo utilizzo del dispositivo per cubetti di ghiaccio.

10. Coprire la macchina per cubetti di ghiaccio con

pellicola al fine di prevenire la penetrazione di polvere e sporcizia. Pulizia e manutenzione AVVERTENZA: Per il lavaggio/disinfezione della cubettatrice di ghiaccio non è ammesso l’utilizzo di quaklsivoglia alcool o aerosol che potrebbero provocare crepe nella plastica. Almeno una volta all’anno rivolgersi a un tecnico qualificato per ef- fettuare i controlli e la pulizia del condensatore, al fine di assicurare un corretto funzionamento del dispositivo. Pulire il dispositivo con un getto d-ac- qua. ATTENZIONE: In caso la macchina per i cubetti di ghiaccio è stata inutilizzata per periodo di tempo prolungato, è necessario lavarla accuratamente prima di usarla. È necessario seguire rigorosa- mente le istruzioni inerenti la pulizia o l’impiego di disinfettanti. La macchina per cubetti di ghiaccio deve essre accuratamente pulita da tutti i residui di detergenti usati per la pulizia. Il lavaggio e una corretta manutenzione periodica assicureranno le dovute prestazioni e un funzio- namento affidabile nonché un’adeguata igiene e la durata di vita del dispositivo. I cicli di manutenzio- ne devono rispettare intervalli ragionevoli che do- vranno essere adeguatamente accorciati nel caso di presenza degli animali domestici, utilizzo della macchina fuori dallo stabile oppure vi sono altre considerazioni speciali. Vi preghiamo di tener presente che nel contenitore di ghiaccio non è ammesso conservare altro che ghiaccio: gli oggetti come bottiglie di vino o birra non solo sono poco igienici ma rappresentano il ri- schio di intasamento del tubo di scarico dell’acqua a causa del distacco delle etichette. Pulizia involucro esterno Lavare lo sportello e l’involucro con un detergen- te delicato e acqua tiepida. Non utilizzare prodotti contenti solventi né agenti abrasivi e corrosivi. La- vare servendosi di una spugna morbida, dunque sciacquare con acqua pulita e asciugare per preve- nire la formazione di macchie e colature. ATTENZIONE: Modelli con le parti in acciaio inossi- dabile, esposti all’azione di gas o aria umida conte- nente il cloro, come ad es. nei centri di benessere o piscine, possono subire la decolorazione. La de- colorazione causata dall’azione del cloro è un feno- meno del tutto naturale.101

Pulizia dell’interno del dispositivo Contenitore cubetti di ghiaccio Il contenitore per i cubetti di ghiaccio richiede di tanto in tanto una disinfettazione. Lavare il conte- nitore prima del primo uso nonché prima dell’uso dopo una sosta prolungata. Disinfettare il conteni- tore vuoto dopo averlo estratto dal dispositivo.

1. Staccare il dispositivo dalla fonte di alimentazio-

2. Aprire lo sportello e, servendosi di un panno

umido, pulire l’interno con una soluzione igieniz- zante con 28 g di candeggina o cloro e 7,5 l di acqua calda.

3. Sciacquare abbondantemente con acqua pulita.

Acqua reflua sara scaricata dalla conduttura di scarico.

4. Ricollegare il dispositivo alla rete elettrica.

La paletta ghiaccio deve essere lavata regolar- mente, come tutti gli altri contenitori per prodotti alimentari. AVVERTENZA: Non usare prodotti contenenti sol- venti, agenti abrasivi o corrosivi perchè potrebbero compromettere il gusto del ghiaccio. Pulizia elementi che producono il ghiaccio Nel corso dell’esercizio è necessario pulire perio- dicamente il gruppo principale della macchina per cubetti di ghiaccio.

1. Per pulire il contenitore dell’acqua e altri ele-

menti interni del dispositivo, ripetere le opera- zioni sopra descritte.

2. Pulire inoltre il tubicino di deviazione dell’acqua

verso evaporatore; smontare questo elemento e pulire tutti i piccoli fori visibili sul disegnio sot- tostante, accertandosi che non siano intasati e rimontarlo nella posizione originale. .

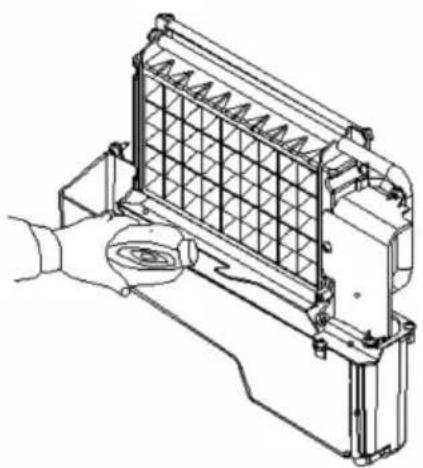

3. Se sulla superficie dell’evaporatore vi sono pre-

senti i cubetti di ghiaccio che non si possono togliere, non intraprendere azioni forzate; è suf- ficiente premere il pulsante “ ” e tenerlo pre- muto per oltre 5 secondi – il dispositivo entrerà nella fase di fusione del ghiaccio, provocando un distacco spontaneo dei cubetti di ghiaccio. Spe- gnere il dispositivo e staccare il cavo di alimen- tazione elettrica dalla presa per pulire la super- ficie dell’evaporatore. Piccoli fori nel tubo di deviazione acqua Tubo di devia

zione acqua Dunque spostarlo verso destra Prima tirare su Evaporatore

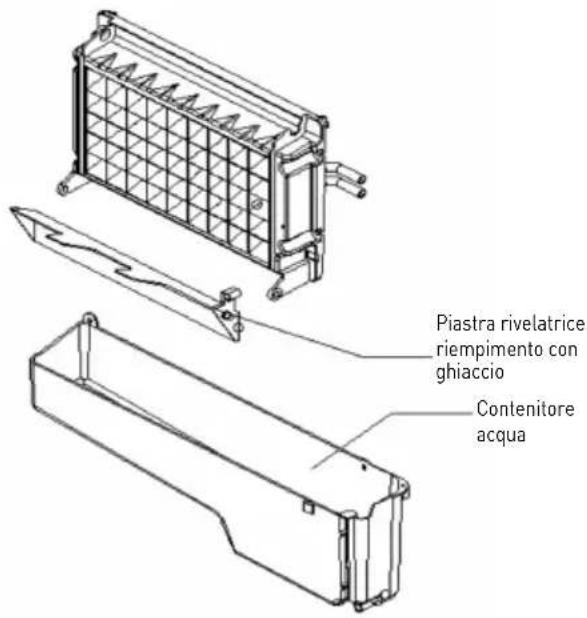

4. Contenitore dell’acqua e piastra rivelatrice riem-

piento con ghiaccio Contenitore acqua Piastra rivelatrice riempimento con ghiaccio Il contenitore dell’acqua e la piastra rivelatrice del riempimento con ghiaccio sono essenziali per l’igiene dei cubetti di ghiaccio. Riempire lo spruz- zatore, precedentemente pulito, con una miscela di detergente neutro ed acqua e spruzzare l’intera superficie del contenitore dell’acqua e piastra rile- vatrice riempimento col ghiaccio. Asciugare accu- ratamente con un panno asciutto e pulito. Dunque scaricare l’acqua di pulizia dal servatoio dell’acqua, togliendo il tubo di scarico (contrassegnato sul di- segno con lettera „H”). Dopo aver scaricato l’acqua risistemare il tubo di scarico del serbatoio nella sua posizione originale. Vi preghiamo di ricordare, dopo aver pulito le parti interne del dispositivo, di buttare via il primo lotto del ghiaccio fabbricato.102

Rimozione di calcare I minerali precipitati dall’acqua durante il ciclo di congelamento formano, col passar del tempo, un duro strato di calcare nel circuito di flusso dell’ac- qua. Una regolare pulizia del circuito consente di eliminare il calcare accumulatovisi. Gli interval- li di pulizia rimangono in funzione della durezza dell’acqua utilizzata. In caso di acqua dura (durez- za da 4 a 5 grammi al litro), la pulizia deve essere effettuata ogni 6 mesi.

1. Spegnere la cubettatrice di ghiaccio. Non stac-

carla dalla rete idrica né dalla rete di scarico. Chiudere il rubinetto dell’allacciamento princi- pale dell’acqua.

2. Aprire tutti i sportelli e, servendosi della paletta,

togliere completamente i cubetti di ghiaccio e chiuderli nel congelatore oppure buttare via.

3. Preparazione della soluzione detergente: me-

scolare detergente per le macchine per cubetti da ghiaccio Nu-Calgon Nickle Safe Ice Machine Cleaner con l’acqua. AVVERTENZA: per maneggiare il detergente per la pulizia delle cubettatrici di ghiaccio indossare guanti e occhiali protettivi. Mescolare in un contenitore di plastica o acciaio inossidabile di capacità superiore a 4 litri, 300 ml di prodotto Nu-Calgon Nickle Safe Ice-machine Clea- ner con 2,8 l di acqua calda a temperatura 50-60ºC circa. Dunque versare la miscela in due boccali nelle parti uguali. Mantenere la temperatura della soluzione in ciascuno dei boccali.

4. Accertarsi che il tubo di scarico dell’acqua dal

serbatoio è stato corettamente fissato nel foro sulla parete del serbatoio. Quindi versare nel serbatoiodo il contenuto di uno dei boccali con- tenenti Nickel-Safe Ice Maker Cleaning Solu- tion. Aspettare 5 minuti.

5. Accendere l’alimentazione della cubettatrice di

ghiaccio quindi tenere premuto il pulsante “ ” (temporizzatore pulizia) sul pannello di controllo per oltre 5 secondi, al fine di attivare il program- ma di autopulizia. Il diodo “Clean” (pulizia) ri- marrà acceso durante il ciclo e il display digitale indicherà il tempo rimamente alla conclusione del processo.

6. Una volta terminato completo ciclo di autopulizia

togliere il tubo di scarico del serbatoio d’acqua, scaricare la soluzione detergente nel sottostan- te contenitore di ghiaccio, agitando gentilmen- te il dispositivo per eliminare l’acqua residua. Quindi rimettere il tubo di scarico nel foro del serbatoio d’acqua.

7. Ripetere i passi 4—6 per pulire nuovamente il

gruppo produttore di ghiaccio. AVVERTENZA: Il prodotto per la pulizia della cubet- tatrice di ghiaccio contiene acidi. NON DEVE esse- re utilizzato o mescolato con altri prodotti contenti solventi. Proteggere le mani indossando i guanti di gomma. Leggere attentamente le istruzioni di si- curezza riportate sull’imballaggio del prodotto per la pulizia delle macchine per cubetti di ghiaccio.

8. Aprire il rubinetto dell’allacciamento principa-

le dell’acqua e far affluire acqua al dispositivo. Ripremere e tenere premuto per oltre 5 secondi il pulsante “ ” (temporizzatore pulizia) per av- viare il ciclo di autopulizia. Tale processo con- sentirà di lavare il tubo di deviazione dell’acqua, l’evaporatore, pompa dell’acqua, tubo in silicone, serbatoio d’acqua, ecc..

9. Una volta completato il ciclo di autopulizia to-

gliere il tubo di scarico del serbatoio d’acqua, scaricare la soluzione detergente nel sottostan- te contenitore di ghiaccio, agitando gentilmen- te il dispositivo per eliminare l’acqua residua. Quindi rimettere il tubo di scarico nel foro del serbatoio d’acqua. 10 . Ripetere due volte le operazioni descritte ai punti 8-9.

11. Conformemente al programma pulire il conte-

12. Buttare via il primo lotto di ghiaccio prodotto

dopo la pulizia del dispositivo.103

Indicazioni inreneti la pulizia

1) LAVAGGIO QUOTIDIANO

Pulire quotidianamente la paletta da ghiaccio, sportello e tubo di deviazione dell’acqua. Al ter- mine del giorno sciacquare la paletta da ghiaccio e asciugare lo sportello con un panno pulito da ambedue i lati.

2) LAVAGGIO OGNI DUE SETTIMANE

Ogni due settimane, conformemente al piano di pulizia dell’interno del dispositivo, lavare la pa- letta da ghiaccio, contenitore di ghiaccio, serba- toio d’acqua, piastra rilevatrice di riempimento di ghiaccio e la superficie dell’evaporatore,

3) LAVAGGIO OGNI 6 MESI

Ogni 6 mesi lavare, usando il prodotto Nu-Cal- gon Nickle Safe Ice-machine Cleaner, tutti gli elementi e le superfici a contatto con l’acqua o cubetti di ghiaccio, come contenitore di ghiaccio, serbatoio d’acqua, sportello, evaporatore, pom- pa d’acqua, tubo in silicone, tubo di deviazione dell’acqua, ecc. Risoluzione dei problemi Problema Possibile causa Rimedio Accesa spia “Add water” [AGGIUNGI ACQUA]. Manca afflusso dell’acqua. Controllare la pressione dell’allacciamento pron- cipale dell’acqua oppure accertarsi che il tubo di afflusso dell’acqua non sia intasato; a seconda del caso aumentare la pressione oppure pulire il tubo. Interruttore a galleggiante rilevante il livello dell’acqua è stato bloccato e non riesce ad alzarsi. Lavare serbatoio d’acqua e interruttore di rileva

mento livello d’acqua. Acqua defluisce dal serbatoio. Riposizionare la cubettatrice su un piano uniforme. Acqua defluisce dal tubo di scarico del serbatoio d’acqua. Estrarre il tubo e fissarlo correttamente nel foro del serbatoio d’acqua. Lampeggia spia “Add water” [AGGIUNGI ACQUA]. Danneggiato tubo di afflusso dell’acqua oppure afflusso dell’acqua troppo lento. Controllare la pressione dell’allacciamento pron

cipale dell’acqua oppure accertarsi che il tubo di afflusso dell’acqua non sia intasato; a seconda del caso aumentare la pressione oppure pulire il tubo. Pompa d’acqua funziona ma l’acqua non esce dal tubo di deviazione dell’acqua Ostruiti piccoli fori nel tubo di deviazione acqua. Ristabilire la pervietà. Insoddisfacente trasparenza dei cubetti di ghiaccio Scarsa qualità dell’acqua. Cambiare l’allacciamento dell’acqua oppure applicare filtro per ammorbidire l’acqua. Irregolare forma dei cubetti di ghiaccio Scarsa qualità dell’acqua oppure forte impurità del serbatoio. Lavare il serbatoio d’acqua e riempirlo di acqua fresca. Ostruzione di alcuni fori del tubo di deviazione acqua. Lavare tubo di deviazione, accertandosi di pervietà di tutti i nowe fori. Cubetti di ghiaccio troppo sottili Temperatura d’ambiente troppo alta. Trasferire il dispositivo in un ambiente con tempe

ratura più bassa oppure allungare la durata di ogni ciclo di fabbricazione del ghiaccio. Insufficiente flusso d’aria intorno al dispositivo. Assicurare una distanza minima di 20 cm tra le pareti anteriore e posteriore del dispositivo e ostacolo. Cubetti di ghiaccio troppo spessi Temperatura d’ambiente troppo bassa. Ridurre la durata di ogni ciclo di fabbricazione del ghiaccio. Accesa spia “Full” (PIENO) Contenitore di ghiaccio pieno di cubetti di ghiaccio. Togliere una parte dei cubetti di ghiaccio. Ciclo di fabbricazione di ghiaccio funziona regolarmente ma i cubetti di ghiaccio non vengono prodotti Troppo alta temperatura d’ambiente o nel serba

toio d’acqua. Trasferire il dispositivo in un luogo con temperatu

ra inferiore a 32°C e collegare la macchina ad una presa d’acqua a bassa temperatura. Perdite di refrigerante. Chiamare assistenza tecnica. Intasamento tubo del sistema di raffreddamento. Chiamare assistenza tecnica.104

Indicatori di errori E1: Avaria sensore di temperatura dell’ambiente E2: Se la durata del ciclo di fabbricazione del ghiaccio superi 35 minuti, il dispositivo viene spento automaticamente. Tale soluzione serve a proteggere il dispositivo in caso di mancanza del refrigerante nel sistema di raffreddamento o avaria del compressore. Garanzia Qualsiasi difetto che influenza la funzionalità del dispositivo che compaia entro un anno dall’acqui- sto sarà corretto a titolo interamente gratuito o con la sostituzione del prodotto che è stato utilizzato e sottoposto a manutenzione corretta seguendo le istruzioni, senza alcuna violazione. I diritti legali del cliente non sono assolutamente modificati. Nel caso in cui l’intervento di manutenzione o sostitu- zione sia previsto nel periodo di validità della ga- ranzia, precisare dove e quando si è acquistato il prodotto, possibilmente allegando lo scontrino. In linea con la nostra politica di sviluppo continuo dei prodotti, ci riserviamo il diritto di modificare il prodotto, l’imballo e le specifiche di documentazio- ne, senza notifica alcuna. Smaltimento e protezione dell’ambiente In caso di ritiro dell’apparecchiatura dal funzio- namento il prodotto non può essere smaltito con altri rifiuti domestici. L’utente è responsabile del- la consegna dell’attrezzatura al punto di raccolta appropriato per l’attrezzatura usata. Il mancato rispetto delle disposizioni sopramenzionate può comportare l’imposizione di sanzioni in conformità con le normative vigenti in materia di smaltimento dei rifiuti. La raccolta e il riciclaggio selettivi di at- trezzature usate contribuiscono alla conservazione delle risorse naturali e garantiscono il riciclaggio in modo tale da non nuocere alla salute e all’am- biente. Per ulteriori informazioni sui luoghi di smaltimen- to delle apparecchiature usate per il riciclaggio, contattare la società locale di raccolta dei rifiuti. Il produttore e l’importatore non sono responsabili per il riciclaggio e il trattamento dei rifiuti in modo ecologico, sia d.105
