ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ LC 151S HUSQVARNA

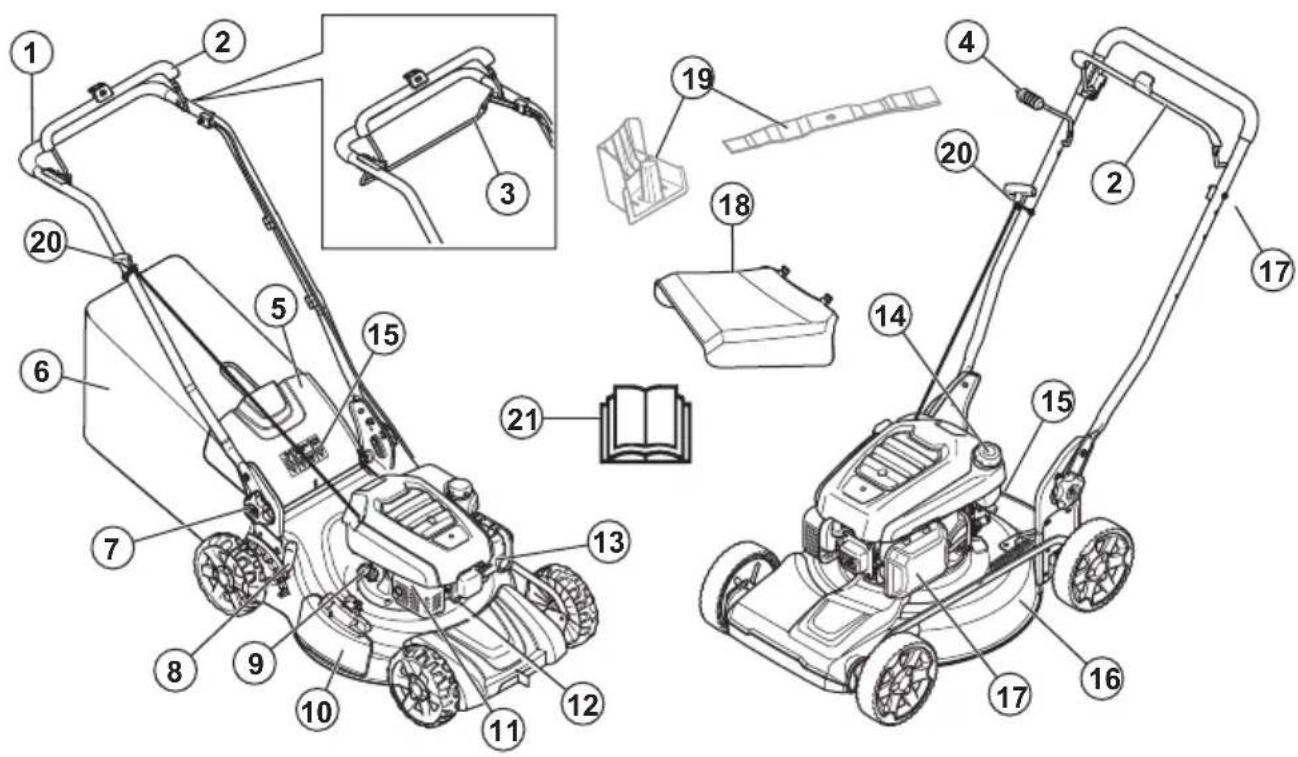

Περιγραφή προϊόντος Το προϊόν είναι ένα χλοοκοπτικό γκαζόν πεζού χειριστή με κύλινδρο. Για τα LC 151, LC 151S, τοποθετήστε το συλλέκτη χόρτου για τη συλλογή του χόρτου. Τοποθετήστε τον εκτροπέα πλευρικής εξαγωγής για την πλευρική εξαγωγή του χόρτου. Για τα LC 151, LC 151S, συνδέστε ένα κιτ κοπής χορτολιπάσματος για κοπή του γρασιδιού σε λίπασμα. Προβλεπόμενη χρήση Χρησιμοποιήστε το προϊόν για την κοπή γρασιδιού. Μην χρησιμοποιείτε το προϊόν για άλλες εργασίες. Επισκόπηση προϊόντος

2. Λαβή φρένου κινητήρα

3. Ασφάλεια κίνησης (LC 151S, LB 256SP)

4. Μοχλός μετάδοσης κίνησης (LB 251S)

5. Πίσω κάλυμμα (LC 151, LC 151S)

6. Συλλέκτης χόρτου (LC 151, LC 151S)

7. Χειρόβιδες ύψους λαβής

8. Μοχλός ρύθμισης του ύψους κοπής

9. Τάπα λαδιού και δείκτης στάθμης

10. Κάλυμμα πλευρικής εξαγωγής

11. Εξάτμιση (σιγαστήρας)

14. Τάπα ντεπόζιτου καυσίμου

18. Πλευρικός εκτροπέας

19. Κιτ κοπής χορτολιπάσματος (παρελκόμενο για LC

20. Λαβή κορδονιού συστήματος εκκίνησης

21. Εγχειρίδιο χρήσης

1566 - 008 - 24.11.2021 101Σύμβολα στο προϊόν ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Να είστε προσεκτικοί και να χρησιμοποιείτε το προϊόν σωστά. Αυτό το προϊόν μπορεί να προκαλέσει σοβαρό τραυματισμό ή θάνατο του χειριστή ή άλλων ατόμων. Προτού χρησιμοποιήσετε το προϊόν, διαβάστε το εγχειρίδιο χρήσης προσεκτικά και βεβαιωθείτε ότι έχετε κατανοήσει τις

Προσέχετε για αντικείμενα που μπορεί να εκτοξευθούν ή να εξοστρακιστούν. Διατηρήστε τα άλλα άτομα και τα ζώα σε απόσταση ασφαλείας από την περιοχή

Προειδοποίηση: Να διατηρείτε τα χέρια και τα πόδια σας μακριά από την περιστρεφόμενη λεπίδα. Προειδοποίηση: Να διατηρείτε τα χέρια και τα πόδια σας μακριά από κινούμενα μέρη. Προτού πραγματοποιήσετε εργασίες επισκευής ή συντήρησης, σταματήστε τον κινητήρα και αφαιρέστε το καλώδιο ανάφλεξης ηλεκτρονικής. Αυτό το προϊόν συμμορφώνεται με τις ισχύουσες οδηγίες ΕΚ. Εκπομπές θορύβου στο περιβάλλον σύμφωνα με την Οδηγία της Ευρωπαϊκής Κοινότητας. Οι εκπομπές του προϊόντος ορίζονται στο κεφάλαιο "Τεχνικά στοιχεία", καθώς και στην πινακίδα του. Κίνδυνος πυρκαγιάς. Μην εισπνέετε τις αναθυμιάσεις της εξάτμισης. Οι αναθυμιάσεις της εξάτμισης από τον κινητήρα περιέχουν μονοξείδιο του άνθρακα, ένα άοσμο, δηλητηριώδες και ιδιαίτερα επικίνδυνο αέριο. Να μην εκκινείτε τον κινητήρα σε εσωτερικούς ή κλειστούς χώρους. Καυτή επιφάνεια. Γεμίστε τον κινητήρα με λάδι προτού θέσετε σε λειτουργία

Περιεχόμενα Άλλα σύμβολα/σήματα που υπάρχουν στο προϊόν αναφέρονται σε απαιτήσεις πιστοποίησης για ορισμένες εμπορικές περιοχές. Ευθύνη προϊόντος Όπως αναφέρεται στη νομοθεσία περί ευθύνης για τα προϊόντα, δεν φέρουμε καμία ευθύνη για ζημιές που οφείλονται στο προϊόν μας εάν:

• Το προϊόν έχει επισκευαστεί λανθασμένα.

• Το προϊόν έχει επισκευαστεί με εξαρτήματα που δεν προέρχονται από τον κατασκευαστή ή που δεν έχουν εγκριθεί από τον κατασκευαστή.

• Το προϊόν διαθέτει ένα αξεσουάρ που δεν προέρχεται από τον κατασκευαστή ή που δεν έχει εγκριθεί από τον κατασκευαστή.

• Το προϊόν δεν έχει επισκευαστεί σε εγκεκριμένο κέντρο σέρβις ή από εγκεκριμένη αρχή. Εκπομπές Euro V ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Οποιαδήποτε μη εξουσιοδοτημένη παρέμβαση στον κινητήρα ακυρώνει την έγκριση τύπου ΕΕ αυτού του προϊόντος.

Ορισμοί για την ασφάλεια Για την επισήμανση ειδικών σημαντικών τμημάτων του εγχειριδίου χρησιμοποιούνται προειδοποιήσεις, συστάσεις προσοχής και σημειώσεις. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Χρησιμοποιείται όταν υπάρχει κίνδυνος τραυματισμού ή θανάτου του χειριστή ή άλλων 102 1566 - 008 - 24.11.2021παριστάμενων ατόμων, αν δεν τηρηθούν οι οδηγίες που παρέχονται στο εγχειρίδιο. ΠΡΟΣΟΧΗ: Χρησιμοποιείται όταν υπάρχει κίνδυνος πρόκλησης ζημιάς στο προϊόν, σε άλλα υλικά ή στον παρακείμενο χώρο, αν δεν τηρηθούν οι οδηγίες που παρέχονται στο εγχειρίδιο. Περιεχόμενα Χρησιμοποιείται για παροχή περισσότερων πληροφοριών, οι οποίες χρειάζονται σε μια δεδομένη κατάσταση. Γενικές οδηγίες ασφαλείας ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού χρησιμοποιήσετε το προϊόν, διαβάστε τις παρακάτω προειδοποιητικές οδηγίες.

• Αυτό το προϊόν είναι επικίνδυνο αν δεν χρησιμοποιηθεί σωστά ή αν δεν είστε προσεκτικοί. Αν δεν τηρείτε τις οδηγίες ασφαλείας, μπορεί να προκληθεί τραυματισμός ή θάνατος.

• Αυτό το προϊόν παράγει ηλεκτρομαγνητικό πεδίο κατά τη λειτουργία του. Το πεδίο αυτό, υπό ορισμένες συνθήκες, μπορεί να προκαλέσει παρεμβολές σε ενεργά ή παθητικά ιατρικά εμφυτεύματα. Για να μειωθεί ο κίνδυνος σοβαρών ή θανατηφόρων τραυματισμών, συνιστούμε στα άτομα με ιατρικά εμφυτεύματα να συμβουλεύονται το θεράποντα ιατρό τους και τον κατασκευαστή του ιατρικού εμφυτεύματος, προτού θέσουν το προϊόν σε λειτουργία.

• Πρέπει πάντα να προσέχετε και να χρησιμοποιείτε την κοινή λογική. Αν δεν είστε βέβαιοι πώς να χειριστείτε το προϊόν σε μια ιδιαίτερη κατάσταση, σταματήστε και μιλήστε με τον αντιπρόσωπο της Husqvarna προτού συνεχίσετε.

• Πρέπει να θυμάστε ότι ο χειριστής θεωρείται υπεύθυνος για ατυχήματα που μπορεί να προκληθούν σε άλλα άτομα ή στην περιουσία τους.

• Να διατηρείτε το προϊόν καθαρό. Βεβαιωθείτε ότι μπορείτε να διαβάσετε καθαρά τις ενδείξεις και τα

• Μην επιτρέπετε σε κανένα άτομο να χρησιμοποιήσει το προϊόν αν δεν βεβαιωθείτε ότι έχει διαβάσει και κατανοήσει τα περιεχόμενα του εγχειριδίου χρήσης.

• Μην επιτρέψετε σε παιδιά να χρησιμοποιήσουν το

• Μην αφήνετε να πλησιάσουν παιδιά στην περιοχή εργασίας. Πρέπει να είναι παρών ένας υπεύθυνος ενήλικας ανά πάσα στιγμή.

• Μην επιτρέψετε σε άτομα που δεν έχουν διαβάσει τις οδηγίες να χρησιμοποιήσουν το προϊόν.

• Αν το προϊόν χρησιμοποιείται από ένα άτομο με μειωμένη σωματική ή διανοητική ικανότητα, θα πρέπει πάντα να το επιβλέπετε. Πρέπει να είναι παρών ένας υπεύθυνος ενήλικας ανά πάσα στιγμή.

• Μην χρησιμοποιείτε το προϊόν αν είστε κουρασμένοι, άρρωστοι ή υπό την επήρεια αλκοόλ, ναρκωτικών ή φαρμάκων. Αυτά έχουν αρνητικές συνέπειες στην όραση, την αυτοσυγκέντρωση, τον συντονισμό και την κρίση σας.

• Μην χρησιμοποιείτε το προϊόν αν είναι ελαττωματικό.

• Μην τροποποιείτε το προϊόν και μην το χρησιμοποιείτε αν είναι εμφανές ότι έχει τροποποιηθεί από άλλους.

• Μην αλλάζετε τη ρύθμιση του χειριστηρίου στροφών

Ασφάλεια στο χώρο εργασίας ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού χρησιμοποιήσετε το προϊόν, διαβάστε τις παρακάτω προειδοποιητικές οδηγίες.

• Αφαιρέστε αντικείμενα όπως κλαδιά, κλωνάρια και πέτρες από την περιοχή εργασίας πριν χρησιμοποιήσετε το προϊόν.

• Τα αντικείμενα που χτυπούν πάνω στον εξοπλισμό κοπής μπορεί να πεταχτούν και να προκαλέσουν ζημιές σε πρόσωπα και αντικείμενα. Να διατηρείτε τους παρευρισκόμενους και τα ζώα σε απόσταση ασφαλείας από το προϊόν.

• Μην χρησιμοποιείτε ποτέ το προϊόν σε κακές καιρικές συνθήκες, όπως ομίχλη, βροχή, ισχυρό άνεμο, έντονο κρύο και κίνδυνο κεραυνού. Η χρήση του προϊόντος σε κακές καιρικές συνθήκες, σε συνθήκες υγρασίας ή σε υγρές τοποθεσίες είναι εξαιρετικά κουραστική. Οι κακές καιρικές συνθήκες μπορεί να προκαλέσουν επικίνδυνες καταστάσεις, όπως ολισθηρές επιφάνειες.

• Να προσέχετε για πρόσωπα, αντικείμενα και καταστάσεις που μπορεί να αποτρέψουν την ασφαλή λειτουργία του προϊόντος.

• Να προσέχετε για εμπόδια, όπως ρίζες, πέτρες, κλωνάρια, λακκούβες και χαντάκια. Το μακρύ γρασίδι μπορεί να κρύβει εμπόδια.

• Η κοπή χόρτου σε πλαγιές μπορεί να είναι επικίνδυνη. Μην χρησιμοποιείτε το προϊόν σε πλαγιές με κλίση πάνω από 15°.

• Να κατευθύνετε το προϊόν κατά πλάτος στις επιφάνειες με κλίση. Να μην μετακινείστε προς τα πάνω και προς τα κάτω.

• Να είστε ιδιαίτερα προσεκτικοί κοντά σε κρυφές γωνίες και αντικείμενα που εμποδίζουν το οπτικό σας

Ασφάλεια στην εργασία ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

χρησιμοποιήσετε το προϊόν, διαβάστε τις παρακάτω προειδοποιητικές οδηγίες. 1566 - 008 - 24.11.2021 103• Να χρησιμοποιείτε το προϊόν μόνο για την κοπή χόρτου γκαζόν. Δεν επιτρέπεται η χρήση του για άλλες εργασίες.

• Χρησιμοποιείτε ατομικό προστατευτικό εξοπλισμό. Ανατρέξτε στην ενότητα Προσωπικός εξοπλισμός προστασίας στη σελίδα 104

• Βεβαιωθείτε ότι γνωρίζετε πώς να σταματήσετε τον κινητήρα γρήγορα σε περίπτωση έκτακτης ανάγκης.

• Μην εκκινείτε ποτέ τον κινητήρα μέσα σε κλειστό χώρο ή κοντά σε εύφλεκτα υλικά. Τα καυσαέρια του κινητήρα είναι ζεστά και ενδέχεται να έχουν σπινθήρες που μπορεί να προκαλέσουν πυρκαγιά.

• Μην λειτουργείτε το προϊόν αν δεν είναι σωστά συνδεδεμένη η λεπίδα και όλα τα καλύμματα. Αν η λεπίδα δεν είναι σωστά συνδεδεμένη, μπορεί να χαλαρώσει και να προκληθεί προσωπικός τραυματισμός.

• Να βεβαιώνεστε ότι ο δίσκος δεν χτυπάει αντικείμενα, όπως πέτρες και ρίζες. Αυτό μπορεί να κάνει ζημιά στη λεπίδα και να λυγίσει τον άξονα του κινητήρα. Ο λυγισμένος άξονας προκαλεί ισχυρή δόνηση και πολύ υψηλό κίνδυνο χαλάρωσης της λεπίδας.

• Σε περίπτωση πρόσκρουσης της λεπίδας σε αντικείμενο ή αν διαπιστώσετε κραδασμούς, διακόψτε αμέσως τη λειτουργία του προϊόντος. Αφαιρέστε το καλώδιο ανάφλεξης από το μπουζί. Ελέγξτε το προϊόν για ζημιές. Επισκευάστε τις ζημιές ή αναθέστε την επισκευή σε έναν εξουσιοδοτημένο αντιπρόσωπο σέρβις.

• Μην συνδέετε ποτέ μόνιμα τη λαβή φρένου κινητήρα στη χειρολαβή κατά την εκκίνηση του κινητήρα.

• Τοποθετήστε το προϊόν σε μια σταθερή, επίπεδη επιφάνεια και εκκινήστε το. Να βεβαιώνεστε ότι η λεπίδα δεν χτυπάει στο έδαφος ή σε άλλα αντικείμενα.

• Να παραμένετε πάντα πίσω από το προϊόν κατά τη λειτουργία.

• Κατά τη λειτουργία του προϊόντος, θα πρέπει όλοι οι τροχοί να ακουμπούν στο έδαφος και να διατηρείτε και τα 2 χέρια πάνω στη λαβή. Διατηρήστε τα χέρια και τα πόδια σας μακριά από τις περιστρεφόμενες

• Μην γέρνετε το προϊόν όταν εκκινείται ο κινητήρας.

• Να είστε προσεκτικοί όταν τραβάτε το προϊόν προς

• Να μην ανασηκώνετε ποτέ το προϊόν όταν εκκινείται ο κινητήρας. Αν πρέπει να ανασηκώσετε το προϊόν, σβήστε πρώτα τον κινητήρα και αποσυνδέστε το καλώδιο ανάφλεξης από το μπουζί.

• Να μην περπατάτε προς τα πίσω όταν χρησιμοποιείτε το προϊόν.

• Να σβήνετε τον κινητήρα όταν μετακινείστε σε περιοχές χωρίς χόρτα, για παράδειγμα μονοπάτια από χαλίκι, πέτρα και άσφαλτο.

• Μην τρέχετε με το προϊόν όταν εκκινείται ο κινητήρας. Να περπατάτε πάντα προς τα εμπρός όταν χρησιμοποιείτε το προϊόν.

• Να σβήνετε τον κινητήρα προτού αλλάξετε το ύψος κοπής. Μην προβείτε ποτέ σε τροποποιήσεις με τον κινητήρα σε λειτουργία.

• Μην αφήνετε ποτέ το προϊόν εκτός ορατότητας με τον κινητήρα σε λειτουργία. Να σβήνετε τον κινητήρα και να βεβαιώνεστε ότι το παρελκόμενο κοπής δεν περιστρέφεται. Οδηγίες ασφαλείας για τη λειτουργία Προσωπικός εξοπλισμός προστασίας ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού χρησιμοποιήσετε το προϊόν, διαβάστε τις παρακάτω προειδοποιητικές οδηγίες.

• Ο προσωπικός εξοπλισμός προστασίας δεν μπορεί να εξαλείψει τον κίνδυνο τραυματισμών, ωστόσο μειώνει τη σοβαρότητά τους σε περίπτωση ατυχήματος. Ο αντιπρόσωπος θα σας βοηθήσει να επιλέξετε το σωστό εξοπλισμό.

• Να χρησιμοποιείτε προστατευτικά ακοής, εάν το επίπεδο θορύβου είναι υψηλότερο από 85 dB.

• Να χρησιμοποιείτε αντιολισθητικές μπότες ή παπούτσια βαρέος τύπου. Να μην χρησιμοποιείτε το προϊόν με ανοιχτά παπούτσια ή ξυπόλυτοι.

• Χρησιμοποιήστε χοντρά, μακριά παντελόνια.

• Όταν χρειάζεται, να χρησιμοποιείτε προστατευτικά γάντια, για παράδειγμα κατά την τοποθέτηση, την επιθεώρηση ή τον καθαρισμό του εξοπλισμού κοπής. Συσκευές ασφαλείας στο προϊόν ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

χρησιμοποιήσετε το προϊόν, διαβάστε τις παρακάτω προειδοποιητικές οδηγίες.

• Μην χρησιμοποιείτε ποτέ το προϊόν, αν υπάρχουν ελαττωματικές συσκευές ασφαλείας.

• Πρέπει να κάνετε τακτικά έλεγχο των συσκευών ασφαλείας. Αν οι συσκευές ασφαλείας είναι ελαττωματικές, απευθυνθείτε στον αντιπρόσωπο σέρβις της Husqvarna. Για τον έλεγχο του καλύμματος κοπής Το κάλυμμα κοπής μειώνει τους κραδασμούς στο προϊόν και μειώνεται ο κίνδυνος τραυματισμού από τη λεπίδα.

• Εξετάστε το κάλυμμα κοπής για να βεβαιωθείτε ότι δεν υπάρχουν φθορές όπως ρωγμές. Για τον έλεγχο της λαβής φρένου του κινητήρα Η λαβή του φρένου κινητήρα σταματάει τον κινητήρα. Όταν απελευθερωθεί η λαβή του φρένου κινητήρα, ο κινητήρας σταματάει.

1566 - 008 - 24.11.2021• Εκκινήστε τον κινητήρα και αφήστε τη λαβή του φρένου του κινητήρα. Αν ο κινητήρας δεν σταματά σε 3 δευτερόλεπτα, αναθέστε τη ρύθμιση του φρένου κινητήρα σε έναν εγκεκριμένο αντιπρόσωπο σέρβις Husqvarna. Έλεγχος του πίσω καλύμματος Ο πίσω εκτροπέας μειώνει τον κίνδυνο εκτίναξης αντικειμένων προς την κατεύθυνση του χειριστή.

• Βεβαιωθείτε ότι το πίσω κάλυμμα δεν έχει υποστεί

• Βεβαιωθείτε ότι τα ελατήρια που κλείνουν το πίσω κάλυμμα δεν είναι χαλασμένα.

• Αντικαταστήστε τα χαλασμένα ελατήρια και εξαρτήματα.

• Βεβαιωθείτε ότι το πίσω κάλυμμα κινείται ομαλά πάνω στους μεντεσέδες. Εξάτμιση (σιγαστήρας) Η εξάτμιση (σιγαστήρας) διατηρεί τα επίπεδα θορύβου στο ελάχιστο και κατευθύνει τις αναθυμιάσεις της εξάτμισης μακριά από το χειριστή. Μην χρησιμοποιείτε το προϊόν, αν η εξάτμιση (σιγαστήρας) λείπει ή είναι ελαττωματική. Αν η εξάτμιση (σιγαστήρας) είναι ελαττωματική, αυξάνεται το επίπεδο θορύβου και ο κίνδυνος φωτιάς. ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

(σιγαστήρας) θερμαίνεται πολύ κατά τη διάρκεια της χρήσης και παραμένει θερμή μετά τη χρήση, καθώς και όταν ο κινητήρας λειτουργεί στο ρελαντί. Προσέχετε όταν κινείστε κοντά σε εύφλεκτα υλικά ή/και αναθυμιάσεις, για να αποφύγετε την εκδήλωση πυρκαγιάς. Έλεγχος της εξάτμισης (σιγαστήρας)

• Πρέπει να εξετάζετε την εξάτμιση (το σιγαστήρα) τακτικά, για να βεβαιωθείτε ότι είναι σωστά συνδεδεμένη και δεν έχει υποστεί ζημιά. Ασφάλεια καυσίμου ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

χρησιμοποιήσετε το προϊόν, διαβάστε τις παρακάτω προειδοποιητικές οδηγίες.

• Μην θέτετε το προϊόν σε λειτουργία, εάν υπάρχει καύσιμο ή λάδι κινητήρα στο προϊόν. Αφαιρέστε το ανεπιθύμητο καύσιμο/λάδι και αφήστε το προϊόν να

• Εάν χύσετε καύσιμο στα ρούχα σας, αλλάξτε τα

• Μην χύσετε καύσιμο στο σώμα σας, καθώς μπορεί να προκληθεί τραυματισμός. Αν χύσετε καύσιμο στο σώμα σας, χρησιμοποιήστε σαπούνι και νερό για να αφαιρέσετε το καύσιμο.

• Μην θέσετε το προϊόν σε λειτουργία, εάν ο κινητήρας έχει διαρροή. Εξετάζετε τακτικά τον κινητήρα για

• Να είστε προσεκτικοί με το καύσιμο. Το καύσιμο είναι εύφλεκτο και οι αναθυμιάσεις είναι εκρηκτικές και μπορούν να προκαλέσουν τραυματισμό ή θάνατο.

• Μην εισπνεύσετε τις αναθυμιάσεις καυσίμου, καθώς μπορεί να προκληθεί τραυματισμός. Βεβαιωθείτε ότι υπάρχει επαρκής ροή αέρα.

• Μην καπνίζετε κοντά στο καύσιμο ή τον κινητήρα.

• Μην τοποθετείτε ζεστά αντικείμενα κοντά στο καύσιμο ή τον κινητήρα.

• Μην προσθέτετε καύσιμο όταν λειτουργεί ο

• Βεβαιωθείτε ότι ο κινητήρας έχει κρυώσει πριν από τον ανεφοδιασμό.

• Πριν από τον ανεφοδιασμό, ανοίξτε αργά την τάπα του ντεπόζιτου καυσίμου και εκτονώστε προσεκτικά

• Μην προσθέτετε καύσιμο στον κινητήρα σε εσωτερικό χώρο. Η ανεπαρκής ροή αέρα μπορεί να προκαλέσει τραυματισμό ή θάνατο λόγω ασφυξίας ή μονοξειδίου του άνθρακα.

• Να σφίγγετε πλήρως την τάπα του ντεπόζιτου καυσίμου. Αν η τάπα του ντεπόζιτου καυσίμου δεν είναι σφιγμένη, υπάρχει κίνδυνος πυρκαγιάς.

• Πριν από την εκκίνηση, μετακινήστε το προϊόν σε απόσταση τουλάχιστον 3 m /10 ft από το σημείο όπου γεμίσατε το ντεπόζιτο.

• Μην γεμίζετε ποτέ εντελώς το ντεπόζιτο καυσίμου. Η υψηλή θερμοκρασία προκαλεί διαστολή του καυσίμου. Αφήνετε κενό στο επάνω μέρος του ντεπόζιτου. Οδηγίες ασφαλείας για τη συντήρηση ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

χρησιμοποιήσετε το προϊόν, διαβάστε τις παρακάτω προειδοποιητικές οδηγίες.

• Οι αναθυμιάσεις της εξάτμισης από τον κινητήρα περιέχουν μονοξείδιο του άνθρακα, ένα άοσμο, δηλητηριώδες και ιδιαίτερα επικίνδυνο αέριο. Να μην εκκινείτε τον κινητήρα σε εσωτερικούς ή κλειστούς

• Πριν πραγματοποιήσετε συντήρηση στο προϊόν, σβήστε τον κινητήρα και αποσυνδέστε το καλώδιο ανάφλεξης από το μπουζί.

• Να χρησιμοποιείτε προστατευτικά γάντια όταν κάνετε συντήρηση του εξοπλισμού κοπής. Η λεπίδα είναι πολύ κοφτερή και μπορεί εύκολα να κοπείτε. 1566 - 008 - 24.11.2021 105• Τα αξεσουάρ και οι τροποποιήσεις στο προϊόν που δεν είναι εγκεκριμένες από τον κατασκευαστή, μπορεί να προκαλέσουν σοβαρό τραυματισμό ή θάνατο. Να μην πραγματοποιείτε αλλαγές στο προϊόν. Να χρησιμοποιείτε μόνο εξαρτήματα που έχουν εγκριθεί από τον κατασκευαστή.

• Αν η συντήρηση δεν γίνεται σωστά και τακτικά, αυξάνεται ο κίνδυνος τραυματισμού και ζημιάς στο

• Να πραγματοποιείτε μόνο τις εργασίες συντήρησης όπως δίνονται σε αυτό το εγχειρίδιο κατόχου. Όλες οι άλλες εργασίες συντήρησης πρέπει να γίνονται από εγκεκριμένο αντιπρόσωπο σέρβις Husqvarna.

• Να αναθέτετε τη συντήρηση του προϊόντος σε έναν εγκεκριμένο αντιπρόσωπο σέρβις Husqvarna σε τακτά χρονικά διαστήματα.

• Να αντικαθιστάτε τυχόν κατεστραμμένα, φθαρμένα ή σπασμένα εξαρτήματα. Συναρμολόγηση

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού συναρμολογήσετε το προϊόν, πρέπει να διαβάσετε και να κατανοήσετε το κεφάλαιο για την ασφάλεια. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Αφαιρέστε το καλώδιο του μπουζί από το μπουζί πριν τη συναρμολόγηση του προϊόντος. Συναρμολόγηση της λαβής

1. Περάστε τη βίδα (A) μέσα από τη λαβή (B), την

πλαστική ροδέλα (C) και το μπράτσο του στηρίγματος της λαβής (D).

2. Σφίξτε καλά το παξιμάδι (E).

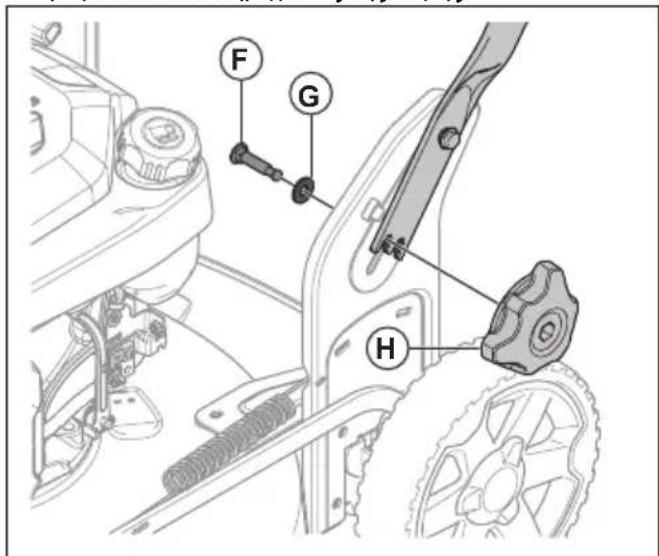

3. Περάστε τη βίδα (F) μέσα από τη ροδέλα (G) και το

μπράτσο του στηρίγματος της λαβής.

4. Σφίξτε καλά τη χειρόβιδα (H).

1. Χαλαρώστε τις κάτω χειρόβιδες.

2. Μετακινήστε τους μοχλούς στο κατώτερο άκρο των

αυλακώσεων από την αριστερή και τη δεξιά πλευρά του προϊόντος.

3. Ρυθμίστε το ύψος της χειρολαβής σε μία από τις 2

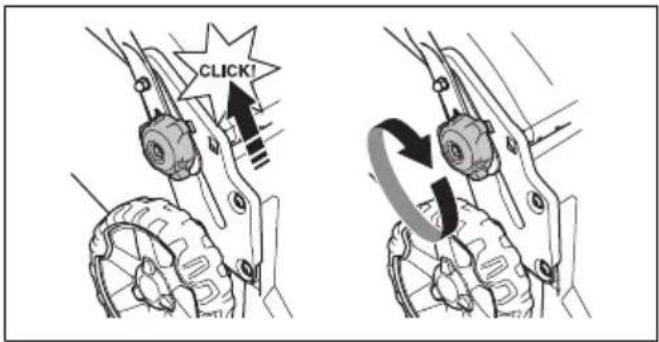

1566 - 008 - 24.11.20214. Μετακινήστε τους μοχλούς προς την κατεύθυνση της χειρολαβής μέχρι να σταματήσουν και να ακούσετε

5. Σφίξτε πλήρως τις χειρόβιδες.

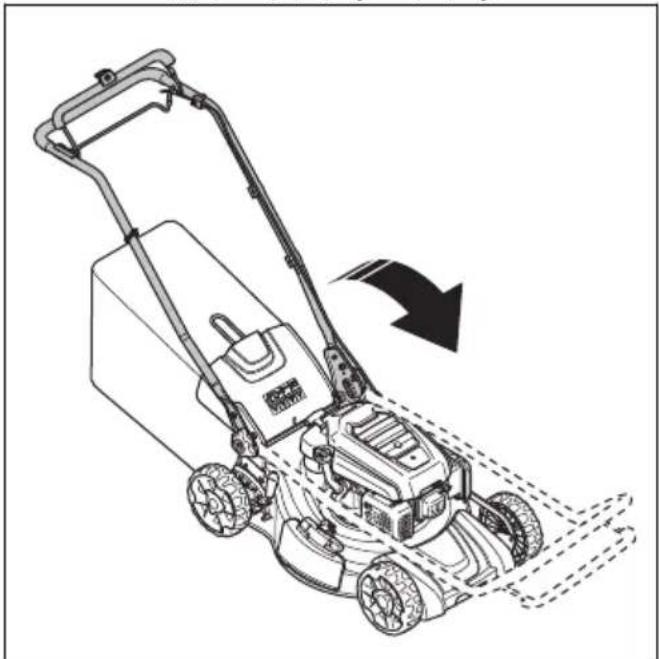

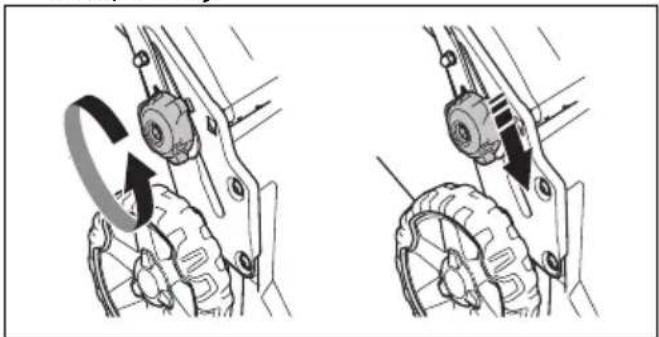

Ρύθμιση του προϊόντος στη θέση

1. Χαλαρώστε τους κάτω τροχίσκους.

2. Μετακινήστε τους μοχλούς στο κατώτερο άκρο των

αυλακώσεων από την αριστερή και τη δεξιά πλευρά του προϊόντος.

3. Διπλώστε τη χειρολαβή προς τα εμπρός.

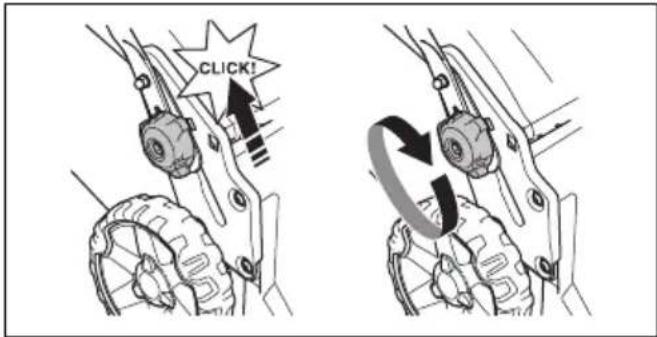

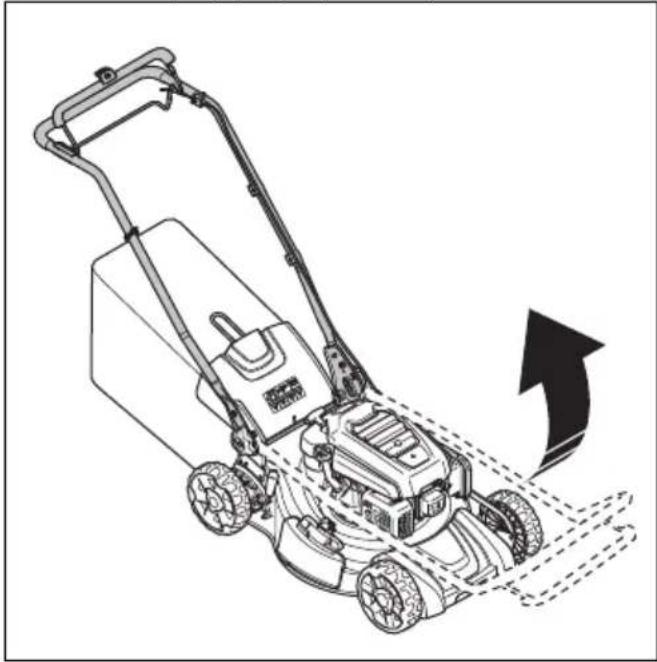

Για να ρυθμίσετε το προϊόν στη θέση λειτουργίας

1. Διπλώστε τη λαβή στην όρθια θέση.

2. Μετακινήστε τους μοχλούς προς την κατεύθυνση της

χειρολαβής μέχρι να σταματήσουν και να ακούσετε

3. Σφίξτε πλήρως τις χειρόβιδες.

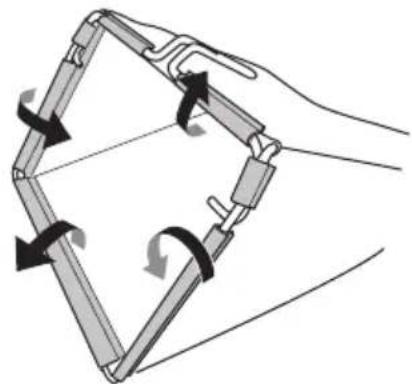

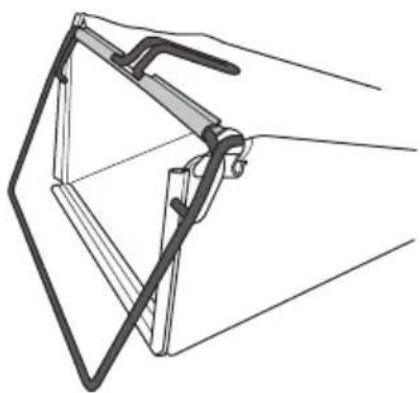

1566 - 008 - 24.11.2021 107Συναρμολόγηση του συλλέκτη χόρτου (LC 151, LC 151S)

1. Τοποθετήστε το πλαίσιο συλλέκτη χόρτου στον σάκο

χόρτου με το άκαμπτο τμήμα του σάκου να ακουμπά στο έδαφος. Μην αφήνετε τη λαβή του πλαισίου να πλησιάσει το πάνω μέρος του σάκου.

2. Στερεώστε το σάκο χόρτου στο πλαίσιο με τα κλιπ.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού χρησιμοποιήσετε το προϊόν, πρέπει να διαβάσετε και να κατανοήσετε το κεφάλαιο για την ασφάλεια. Husqvarna Connect Η Husqvarna Connect είναι μια δωρεάν εφαρμογή για τη φορητή συσκευή σας. Η εφαρμογή Husqvarna Connect παρέχει εκτεταμένες λειτουργίες για το προϊόν σας Husqvarna:

• Περισσότερες πληροφορίες για το προϊόν.

• Πληροφορίες και βοήθεια για τα ανταλλακτικά και το σέρβις του προϊόντος. Για να αρχίσετε να χρησιμοποιείτε το προϊόν Husqvarna Connect

1. Κατεβάστε την εφαρμογή Husqvarna Connect στη

2. Εγγραφείτε στην εφαρμογή Husqvarna Connect.

3. Ακολουθήστε τα βήματα με τις οδηγίες που θα βρείτε

στην εφαρμογή Husqvarna Connect για να συνδέσετε και να δηλώσετε το προϊόν. Πριν χρησιμοποιήσετε το προϊόν

1. Διαβάστε το εγχειρίδιο χρήσης προσεκτικά και

βεβαιωθείτε ότι έχετε κατανοήσει τις οδηγίες.

2. Εξετάστε τον εξοπλισμό κοπής για να βεβαιωθείτε ότι

είναι σωστά συνδεδεμένος και ρυθμισμένος. Ανατρέξτε στην ενότητα Για να ελέγξετε τον εξοπλισμό κοπής στη σελίδα 113

3. Γεμίστε το ντεπόζιτο καυσίμου. Ανατρέξτε στην

Ανεφοδιασμός με καύσιμο στη σελίδα 108

4. Γεμίστε το ντεπόζιτο λαδιού και κάντε έναν έλεγχο

της στάθμης λαδιού. Ανατρέξτε στην ενότητα Έλεγχος της στάθμης λαδιού στη σελίδα 114

Ανεφοδιασμός με καύσιμο Αν υπάρχει διαθέσιμη, χρησιμοποιήστε βενζίνη χαμηλής εκπομπής καυσαερίων/χαμηλής αλκυλίωσης. Σε περίπτωση που δεν είναι διαθέσιμη βενζίνη χαμηλών εκπομπών/αλκυλίωσης, χρησιμοποιήστε καλής ποιότητας αμόλυβδη βενζίνη ή βενζίνη με μόλυβδο με αριθμό οκτανίων όχι μικρότερο από 90. ΠΡΟΣΟΧΗ: Μην χρησιμοποιείτε βενζίνη με αριθμό οκτανίων κάτω από 90 RON (87 AKI). Μπορεί να προκληθεί ζημιά στο προϊόν.

1. Ανοίξτε αργά την τάπα του ντεπόζιτου καυσίμου για

να εκτονώσετε την πίεση.

2. Γεμίστε αργά με ένα δοχείο καυσίμων. Αν χύσετε

καύσιμο, καθαρίστε το με ένα πανί και αφήστε το καύσιμο που απομένει να στεγνώσει. 108 1566 - 008 - 24.11.20213. Καθαρίστε την περιοχή γύρω από την τάπα του ντεπόζιτου καυσίμου.

4. Να σφίγγετε πλήρως την τάπα του ντεπόζιτου

καυσίμου. Αν η τάπα του ντεπόζιτου καυσίμου δεν είναι σφιγμένη, υπάρχει κίνδυνος πυρκαγιάς.

5. Πριν από την εκκίνηση, μετακινήστε το προϊόν σε

απόσταση τουλάχιστον 3 m (10 ft) από το σημείο όπου γεμίσατε το ντεπόζιτο. Για να ρυθμίσετε το ύψος κοπής

1. Μετακινήστε το μοχλό ύψους κοπής προς τα πίσω

για να αυξήσετε το ύψος κοπής.

2. Μετακινήστε το μοχλό ύψους κοπής προς τα εμπρός

για να μειώσετε το ύψος κοπής.

ΠΡΟΣΟΧΗ: Μην ρυθμίζετε το ύψος κοπής πολύ χαμηλά. Οι λεπίδες μπορεί να χτυπήσουν στο έδαφος αν η επιφάνεια του χλοοτάπητα δεν είναι επίπεδη. Εκκίνηση του προϊόντος

1. Βεβαιωθείτε ότι το καλώδιο ανάφλεξης είναι

συνδεδεμένο στο μπουζί.

2. Να παραμένετε πίσω από το προϊόν.

3. Κρατήστε τη λαβή του φρένου κινητήρα προς τη

4. Πιάστε τη λαβή του κορδονιού εκκίνησης με το δεξί

5. Τραβήξτε αργά έξω το κορδόνι της μίζας μέχρι να

αισθανθείτε κάποια αντίσταση.

6. Τραβήξτε δυνατά για να εκκινήσει ο κινητήρας.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Μην τυλίγετε ποτέ το σχοινί της τροχαλίας του συστήματος εκκίνησης γύρω από το χέρι σας. Χρήση της κίνησης στους τροχούς LC 151S & LB 256SP

• Πιέστε την ασφάλεια κίνησης προς την κατεύθυνση της χειρολαβής.

• Απελευθερώστε την ασφάλεια κίνησης για να αποδεσμεύσετε την κίνηση, για παράδειγμα όταν βρίσκεστε κοντά σε κάποιο εμπόδιο.

• Προτού τραβήξετε το προϊόν προς τα πίσω, αποσυμπλέξτε τον μηχανισμό μετάδοσης κίνησης και σπρώξτε το προϊόν προς τα εμπρός κατά περίπου 10 cm. Χρήση της κίνησης στους τροχούς (LB 251S)

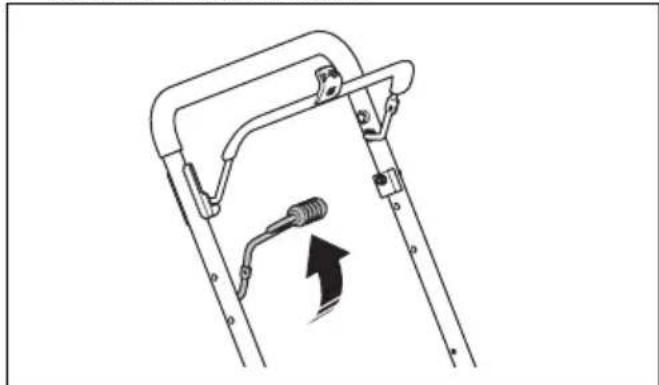

• Τραβήξτε το μοχλό μετάδοσης κίνησης προς την κατεύθυνση της χειρολαβής.

• Πατήστε το μοχλό μετάδοσης κίνησης προς την αντίθετη κατεύθυνση από τη χειρολαβή για να αποσυμπλέξετε το σύστημα μετάδοσης κίνησης, όταν π.χ. πλησιάζετε ένα εμπόδιο. Περιεχόμενα Ο μοχλός μετάδοσης κίνησης αποσυμπλέκεται αυτόματα, όταν απελευθερώνετε τη λαβή του φρένου του κινητήρα.

• Προτού τραβήξετε το προϊόν προς τα πίσω, πατήστε το μοχλό μετάδοσης κίνησης προς την αντίθετη κατεύθυνση από τη χειρολαβή και σπρώξτε το προϊόν προς τα εμπρός περίπου 10 cm για να αποσυμπλέξετε πλήρως τη μετάδοση κίνησης. Διακοπή λειτουργίας του προϊόντος

• Για να σταματήσετε μόνο το σύστημα μετάδοσης κίνησης, απελευθερώστε την ασφάλεια κίνησης (LC 151S, LB 256SP) ή το μοχλό μετάδοσης κίνησης (LB 251S).

• Για να διακόψετε τη λειτουργία του κινητήρα, απελευθερώστε τη λαβή του φρένου κινητήρα. 1566 - 008 - 24.11.2021 109Χρήση του προϊόντος με τον συλλέκτη χόρτου (LC 151, LC 151S) ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Μην χρησιμοποιείτε το προϊόν χωρίς να έχετε τοποθετήσει τον συλλέκτη χόρτου ή χωρίς να έχετε κλείσει το πίσω κάλυμμα. Μπορεί να εκτιναχθούν αντικείμενα και να προκαλέσουν τραυματισμό στον χειριστή.

1. Ανασηκώστε το πίσω κάλυμμα και αφαιρέστε το

πώμα χορτολιπάσματος, αν υπάρχει.

2. Για να συναρμολογήσετε τον συλλέκτη χόρτου,

ανατρέξτε στην ενότητα Συναρμολόγηση του συλλέκτη χόρτου (LC 151, LC 151S) στη σελίδα 108

3. Τοποθετήστε τον συλλέκτη χόρτου στο μπράτσο.

4. Απασφαλίστε το πίσω κάλυμμα και τοποθετήστε το

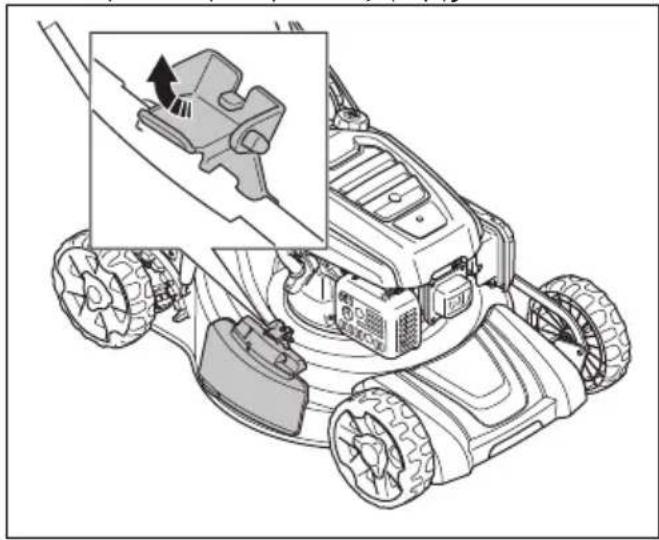

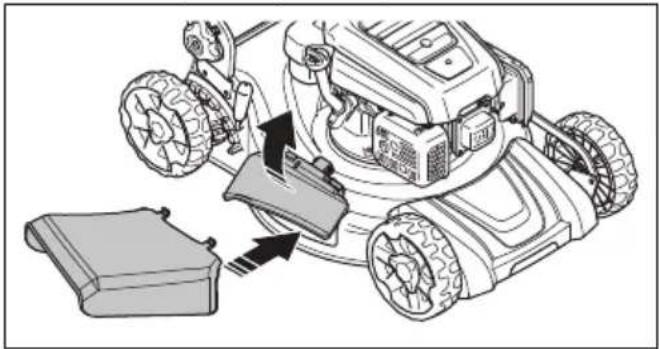

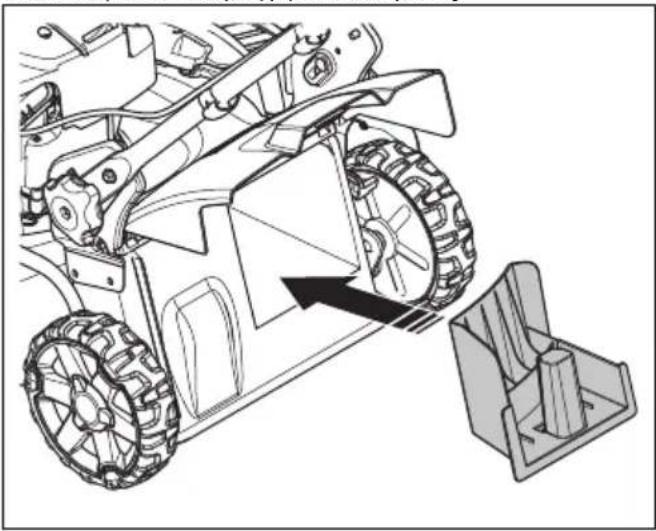

πάνω στο πλαίσιο του σάκου χόρτου. Αλλαγή του προϊόντος σε λειτουργία κοπής χορτολιπάσματος (LC 151, LC 151S) Βεβαιωθείτε ότι ο κινητήρας είναι απενεργοποιημένος προτού αλλάξετε το προϊόν στη λειτουργία κοπής χορτολιπάσματος.

1. Ανασηκώστε το πίσω κάλυμμα και αφαιρέστε το

συλλέκτη χόρτου, αν υπάρχει.

2. Τοποθετήστε το πώμα χορτολιπάσματος μέσα στο

3. Κλείστε το πίσω κάλυμμα και βεβαιωθείτε ότι έχει

κλείσει καλά πάνω στο πώμα χορτολιπάσματος. Περιεχόμενα Για να αυξήσετε την απόδοση της λειτουργίας χορτολίπανσης, αντικαταστήστε τη λεπίδα με το αξεσουάρ λεπίδας κοπής χορτολιπάσματος. Ανατρέξτε στην ενότητα Αντικατάσταση της λεπίδας στη σελίδα 113 Αλλαγή του προϊόντος σε λειτουργία πλευρικής εξαγωγής κομμένου χόρτου

1. Ανασηκώστε το πίσω κάλυμμα και αφαιρέστε το

σάκο χόρτου, αν υπάρχει.

2. Κλείστε το πίσω κάλυμμα και βεβαιωθείτε ότι έχει

κλείσει καλά στο προϊόν.

3. Ανασηκώστε την ασφάλεια εξαγωγής.

1566 - 008 - 24.11.20214. Ανοίξτε τον κάλυμμα πλευρικής εξαγωγής και τοποθετήστε τον εκτροπέα πλευρικής εξαγωγής πάνω στους πείρους στήριξης.

5. Αφήστε το κάλυμμα πλευρικής εξαγωγής να κλείσει

πάνω στον εκτροπέα πλευρικής εξαγωγής. Βεβαιωθείτε ότι ο εκτροπέας πλευρικής εξαγωγής είναι καλά τοποθετημένος προτού χρησιμοποιήσετε

Περιεχόμενα Για να αυξήσετε την απόδοση στη λειτουργία πλευρικής εξαγωγής κομμένου χόρτου, τοποθετήστε το πώμα χορτολιπάσματος. Άδειασμα του συλλέκτη χόρτου

Ανασηκώστε τον συλλέκτη χόρτου όταν τον μετακινείτε, για να αποφύγετε τη φθορά.

1. Ανασηκώστε το συλλέκτη χόρτου με τη λαβή του

2. Χρησιμοποιήστε τη χειρολαβή πλαισίου και τη

χειρολαβή τσάντας όταν αδειάζετε τον συλλέκτη

Για ένα καλό αποτέλεσμα

• Να χρησιμοποιείτε πάντα μια ακονισμένη λεπίδα. Η στομωμένη λεπίδα δίνει ένα ακανόνιστο αποτέλεσμα και η επιφάνεια κοπής του γρασιδιού γίνεται κίτρινη. Επίσης, η ακονισμένη λεπίδα χρησιμοποιεί λιγότερη ενέργεια από μια στομωμένη λεπίδα.

• Να μην κόβετε ποτέ πάνω από το ⅓ του μήκους του γρασιδιού. Όταν αρχίζετε να κόβετε το γρασίδι, χρησιμοποιήστε το υψηλότερο ύψος κοπής. Εξετάστε το αποτέλεσμα και χαμηλώστε το ύψος κοπής σε κατάλληλο επίπεδο. Αν το γρασίδι είναι πολύ μακρύ, κινηθείτε αργά και κόψτε 2 φορές, αν είναι απαραίτητο.

• Να κόβετε κάθε φορά σε διαφορετικές κατευθύνσεις για να αποφεύγετε τις ρίγες στο γκαζόν.

• Ανασηκώστε το πίσω κάλυμμα και αφαιρέστε το συλλέκτη χόρτου.

• Αν έχουν τοποθετηθεί πώμα χορτολιπάσματος και λεπίδα χορτολίπανσης, αφαιρέστε τα.

• Κλείστε το πίσω κάλυμμα προτού χρησιμοποιήσετε το προϊόν. Όταν χρησιμοποιείτε το προϊόν, το κομμένο χόρτο εκτοξεύεται κάτω από το πίσω

• Διατηρείτε το κάλυμμα κοπής καθαρό. Η συσσώρευση χορταριού και ακαθαρσιών στην εσωτερική πλευρά του καλύμματος κοπής μπορεί να μειώσει το αποτέλεσμα κοπής. Ανατρέξτε στην

Για να καθαρίσετε την εσωτερική επιφάνεια του καλύμματος κοπής στη σελίδα 112

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού εκτελέσετε εργασίες συντήρησης, πρέπει να διαβάσετε και να κατανοήσετε το κεφάλαιο για την ασφάλεια. Για όλες τις εργασίες συντήρησης και επισκευής στο προϊόν, είναι απαραίτητη ειδική εκπαίδευση. Μπορούμε να εγγυηθούμε για τη διαθεσιμότητα των επαγγελματικών επισκευών και τη συντήρηση. Αν ο αντιπρόσωπός σας δεν είναι αντιπρόσωπος σέρβις, μιλήστε του για πληροφορίες σχετικά με τον πλησιέστερο αντιπρόσωπο σέρβις. 1566 - 008 - 24.11.2021 111Πρόγραμμα συντήρησης ΠΡΟΣΟΧΗ: Βεβαιωθείτε ότι το φίλτρο αέρα είναι στραμμένο προς τα πάνω και όχι προς το έδαφος όταν γέρνετε το προϊόν. Κίνδυνος ζημιάς στον κινητήρα. Τα διαστήματα συντήρησης υπολογίζονται με βάση την καθημερινή χρήση του προϊόντος. Τα διαστήματα αλλάζουν αν το προϊόν δεν χρησιμοποιείται καθημερινά. Για τις εργασίες συντήρησης που προσδιορίζονται με αστερίσκο (*), ανατρέξτε στις οδηγίες στην ενότητα Συσκευές ασφαλείας στο προϊόν στη σελίδα 104

Καθημερινά Κάθε μήνα Σε κάθε σε-

Εκτέλεση γενικής επιθεώρησης X Έλεγχος της στάθμης λαδιού X Αλλαγή λαδιού (την πρώτη φορά μετά από 5 ώρες χρήσης, έπειτα μετά από κάθε 50 ώρες χρήσης)

Καθαρισμός του προϊόντος X Έλεγχος του εξοπλισμού κοπής X Έλεγχος του καλύμματος κοπής * X Έλεγχος λαβής του φρένου κινητήρα * X Έλεγχος της εξάτμισης (σιγαστήρα) * X Ελέγξτε το μπουζί. Καθαρίστε ή αντικαταστήστε το μπουζί, εάν χρειά-

Έλεγχος του φίλτρου αέρα X Καθαρισμός του φίλτρου αέρα

Αντικαταστήστε το φίλτρο αέρα X Έλεγχος του συστήματος καυσίμου X Καθαρίστε τα πτερύγια φτερωτής (ανεμιστήρα) ψύξης του κυλίνδρου X Ελέγξτε και προσαρμόστε την ντίζα του συμπλέκτη (LC 151S, LB 251S, LB 256SP)

Καθαρίστε κάτω από το κάλυμμα του συστήματος μετάδοσης κίνησης (LB 251S)

Εκτέλεση γενικής επιθεώρησης

• Βεβαιωθείτε ότι όλα τα παξιμάδια και οι βίδες πάνω στο προϊόν είναι σφιγμένα σωστά. Για να καθαρίσετε εξωτερικά το προϊόν

• Χρησιμοποιήστε μια βούρτσα για να αφαιρέσετε φύλλα, γρασίδι και ακαθαρσίες.

• Βεβαιωθείτε ότι η εισαγωγή αέρα στο επάνω μέρος του κινητήρα δεν είναι φραγμένη.

• Μην χρησιμοποιείτε σύστημα πλύσης με υψηλή πίεση για να καθαρίσετε το προϊόν.

• Αν χρησιμοποιείτε νερό για να καθαρίσετε το προϊόν, μην ρίχνετε νερό απευθείας επάνω στον κινητήρα. Για να καθαρίσετε την εσωτερική επιφάνεια του καλύμματος κοπής

1. Αδειάστε το ντεπόζιτο καυσίμου.

2. Γείρετε το προϊόν. Βεβαιωθείτε ότι το μπουζί δείχνει

Εάν το προϊόν λειτουργεί με βαρύ φορτίο ή σε υψηλές θερμοκρασίες περιβάλλοντος, πρέπει να αντικαθιστάτε το λάδι κινητήρα κάθε 25 ώρες.

Καθαρίζετε συχνότερα σε συνθήκες με σκόνη ή όταν υπάρχουν αερομεταφερόμενα σωματίδια. Αντικαταστήστε το φίλτρο αέρα, εάν είναι πολύ βρώμικο. 112 1566 - 008 - 24.11.2021ΠΡΟΣΟΧΗ: Αν το προϊόν τοποθετηθεί με το φίλτρο αέρα προς τα κάτω, ο κινητήρας μπορεί να υποστεί

3. Ξεπλύνετε την εσωτερική επιφάνεια του καλύμματος

κοπής ρίχνοντας νερό προς τα κάτω με ένα λάστιχο. Καθαρισμός κάτω από το κάλυμμα του συστήματος μετάδοσης κίνησης (LB 251S)

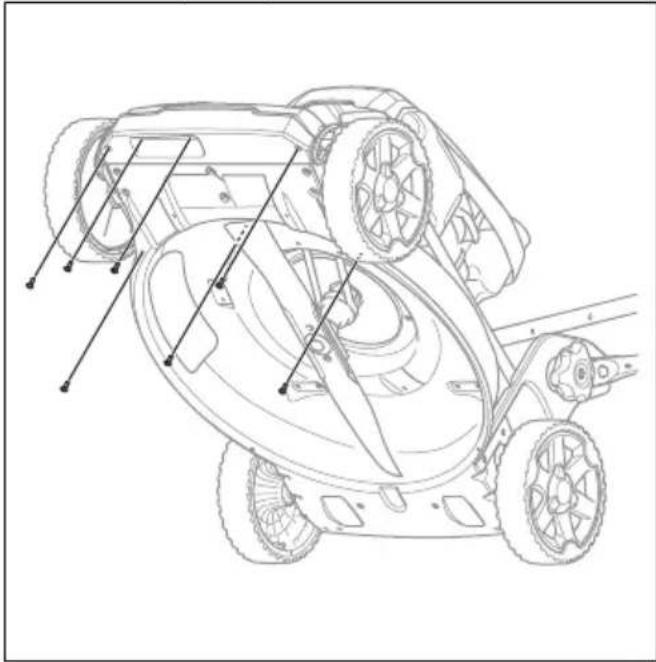

1. Αδειάστε το ντεπόζιτο καυσίμου.

2. Γείρετε το προϊόν. Βεβαιωθείτε ότι το μπουζί δείχνει

προς τα επάνω. ΠΡΟΣΟΧΗ: Αν το προϊόν τοποθετηθεί με το φίλτρο αέρα προς τα κάτω, ο κινητήρας μπορεί να υποστεί

3. Αφαιρέστε τις 7 βίδες.

4. Αφαιρέστε το κάλυμμα του συστήματος μετάδοσης

5. Καθαρίστε την επιφάνεια με μια βούρτσα.

Το νερό ή η ρύπανση κάτω από το κάλυμμα του συστήματος μετάδοσης κίνησης μπορεί να προκαλέσει ζημιά στο σύστημα μετάδοσης κίνησης.

6. Τοποθετήστε το κάλυμμα του συστήματος μετάδοσης

κίνησης και τις 7 βίδες. Για να ελέγξετε τον εξοπλισμό κοπής ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να αποτρέψετε ακούσια εκκίνηση, αφαιρέστε το καλώδιο ανάφλεξης από το μπουζί. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Να χρησιμοποιείτε προστατευτικά γάντια όταν κάνετε συντήρηση του εξοπλισμού κοπής. Η λεπίδα είναι πολύ κοφτερή και μπορεί εύκολα να κοπείτε.

1. Ελέγξτε τον εξοπλισμό κοπής για ζημιές ή ρωγμές.

Πρέπει πάντα να αντικαθιστάτε τον εξοπλισμό κοπής, αν έχει υποστεί ζημιά.

2. Κοιτάξτε τη λεπίδα για να δείτε εάν είναι φθαρμένη ή

Περιεχόμενα Είναι απαραίτητο να ζυγοσταθμιστεί η λεπίδα μετά το ακόνισμα. Να αναθέτετε το ακόνισμα, την αντικατάσταση και τη ζυγοστάθμιση της λεπίδας σε ένα κέντρο σέρβις. Αν χτυπήσετε κάποιο εμπόδιο και σταματήσει το προϊόν, αντικαταστήστε τη φθαρμένη λεπίδα. Το κέντρο σέρβις θα αξιολογήσει αν η λεπίδα μπορεί να ακονιστεί ή πρέπει να αντικατασταθεί. Αντικατάσταση της λεπίδας

1. Ασφαλίστε τη λεπίδα με έναν ξύλινο τάκο.

2. Αφαιρέστε τη βίδα της λεπίδας και την ελατηριωτή

3. Αφαιρέστε τη λεπίδα.

4. Εξετάστε την υποστήριξη και τη βίδα της λεπίδας για

να δείτε εάν υπάρχουν φθορές.

5. Εξετάστε τον άξονα του κινητήρα για να βεβαιωθείτε

ότι δεν είναι λυγισμένος. 1566 - 008 - 24.11.2021 1136. Όταν συνδέετε μια καινούργια λεπίδα, στρέψτε τα άκρα της λεπίδας που σχηματίζουν γωνία προς την κατεύθυνση του καλύμματος κοπής.

7. Βεβαιωθείτε ότι η λεπίδα είναι ευθυγραμμισμένη με

το κέντρο του άξονα του κινητήρα.

8. Ασφαλίστε τη λεπίδα με έναν ξύλινο τάκο.

Τοποθετήστε τη ροδέλα του ελατηρίου και σφίξτε τη βίδα και τη ροδέλα με ροπή 43 – 47 N. m.

9. Περιστρέψτε τη λάμα με το χέρι και βεβαιωθείτε ότι

μπορεί να περιστραφεί χωρίς προβλήματα. ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

χρησιμοποιείτε γάντια μεγάλης αντοχής. Η λεπίδα είναι πολύ κοφτερή και μπορεί εύκολα να κοπείτε.

10. Εκκινήστε το προϊόν για να δοκιμάστε τη λεπίδα. Αν

η λεπίδα δεν είναι σωστά συνδεδεμένη, θα υπάρχουν κραδασμοί στο προϊόν ή το αποτέλεσμα κοπής δεν θα είναι ικανοποιητικό. Έλεγχος της στάθμης λαδιού

Το πολύ χαμηλό επίπεδο λαδιού μπορεί να προκαλέσει βλάβη στον κινητήρα. Να κάνετε έλεγχο της στάθμης λαδιού πριν από την εκκίνηση του

1. Τοποθετήστε το προϊόν σε οριζόντιο έδαφος.

2. Αφαιρέστε το καπάκι του ντεπόζιτου λαδιού με τον

συνδεδεμένο δείκτη στάθμης.

3. Καθαρίστε το λάδι από το δείκτη στάθμης.

4. Τοποθετήστε το δείκτη στάθμης πλήρως μέσα στο

ντεπόζιτο λαδιού για να έχετε μια σωστή εικόνα της στάθμης λαδιού.

5. Αφαιρέστε το δείκτη στάθμης.

6. Εξετάστε τη στάθμη λαδιού πάνω στο δείκτη

7. Αν η στάθμη του λαδιού είναι χαμηλή, συμπληρώστε

με λάδι κινητήρα και ελέγξτε ξανά τη στάθμη λαδιού. Αντικατάσταση λαδιού του κινητήρα ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Το λάδι του κινητήρα είναι πολύ καυτό αμέσως μετά το σβήσιμο του κινητήρα. Αφήστε τον κινητήρα να κρυώσει προτού αδειάσετε το λάδι του κινητήρα. Αν πέσει λάδι κινητήρα στο δέρμα σας, καθαρίστε το με σαπούνι και νερό.

1. Λειτουργήστε το προϊόν μέχρι να αδειάσει το

2. Αφαιρέστε το καλώδιο της μίζας από το μπουζί.

3. Αφαιρέστε την τάπα ντεπόζιτου λαδιού.

4. Τοποθετήστε ένα δοχείο κάτω από το προϊόν για να

συλλέξετε το λάδι του κινητήρα.

5. Γείρετε το προϊόν για να αδειάσετε το λάδι του

κινητήρα από το ντεπόζιτο λαδιού.

6. Γεμίστε με καινούργιο λάδι κινητήρα που έχει τον

προτεινόμενο τύπο στο Τεχνικά στοιχεία στη σελίδα

7. Ελέγξτε τη στάθμη λαδιού. Ανατρέξτε στην ενότητα

Έλεγχος της στάθμης λαδιού στη σελίδα 114

Για να εξετάσετε το μπουζί

Χρησιμοποιείτε πάντα τον συνιστώμενο τύπο μπουζί. Η χρήση λάθος τύπου μπουζί μπορεί να προκαλέσει ζημιά στο προϊόν.

• Αν ο κινητήρας έχει χαμηλή ισχύ, δεν εκκινείται εύκολα ή δεν λειτουργεί σωστά στο ρελαντί, ελέγξτε

• Για να μειώσετε τον κίνδυνο συσσώρευσης ανεπιθύμητων υλικών στα ηλεκτρόδια του μπουζί, ακολουθήστε τις παρακάτω οδηγίες:

1566 - 008 - 24.11.2021a) Βεβαιωθείτε ότι οι στροφές ανά λεπτό ρελαντί έχουν ρυθμιστεί σωστά. b) Βεβαιωθείτε ότι το μίγμα καυσίμου είναι σωστό. c) Βεβαιωθείτε ότι το φίλτρο αέρα είναι καθαρό.

• Αν το μπουζί είναι βρόμικο, καθαρίστε το και βεβαιωθείτε ότι το διάκενο του ηλεκτροδίου είναι σωστό, ανατρέξτε στην ενότητα Τεχνικά στοιχεία στη σελίδα 119

• Αν χρειάζεται, αντικαταστήστε το μπουζί. Φίλτρο αέρα Αν το φίλτρο αέρα είναι βρώμικο, ο κινητήρας μπορεί να υποστεί ζημιά ή να μην λειτουργεί σωστά. Σε συνθήκες με πολλή σκόνη, πρέπει να εκτελείτε τη συντήρηση του φίλτρου αέρα πιο συχνά. Για να μάθετε πότε πρέπει να αντικαθιστάτε το φίλτρο αέρα, ανατρέξτε στην ενότητα Συντήρηση στη σελίδα 111

Περιεχόμενα Πρέπει πάντα να αντικαθιστάτε το φίλτρο αέρα, εάν έχει υποστεί ζημιά. Αφαίρεση και τοποθέτηση του φίλτρου αέρα ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Πρέπει να χρησιμοποιείτε προστατευτικά γάντια.

1. Πιέστε τα κλιπ στο κάλυμμα του φίλτρου αέρα.

2. Αφαιρέστε προσεκτικά το κάλυμμα του φίλτρου αέρα

(A) από τον κινητήρα.

3. Αφαιρέστε το φίλτρο αέρα (B).

4. Ελέγξτε το φίλτρο αέρα για ζημιές. Αντικαταστήστε το

φίλτρο αέρα, εάν έχει υποστεί ζημιά.

5. Καθαρίστε και ελέγξτε το φίλτρο αέρα. Ανατρέξτε

στην ενότητα Καθαρισμός του φίλτρου αέρα στη σελίδα 115

6. Για την τοποθέτηση, ακολουθήστε την αντίστροφη

Καθαρισμός του φίλτρου αέρα Αν το φίλτρο αέρα είναι βρώμικο, ο κινητήρας μπορεί να υποστεί ζημιά ή να μην λειτουργεί σωστά. Σε συνθήκες με πολλή σκόνη, πρέπει να εκτελείτε τη συντήρηση του φίλτρου αέρα πιο συχνά. Για να μάθετε πότε πρέπει να αντικαθιστάτε το φίλτρο αέρα, ανατρέξτε στην ενότητα Συντήρηση στη σελίδα

1. Αφαιρέστε το κάλυμμα του φίλτρου αέρα και το

2. Καθαρίστε το φίλτρο κτυπώντας το σε μια επίπεδη

επιφάνεια. Μην χρησιμοποιείτε διαλυτικό με πετρέλαιο, κηροζίνη ή πεπιεσμένο αέρα για τον καθαρισμό του φίλτρου. Περιεχόμενα Τα φίλτρα αέρα που βρίσκονται σε λειτουργία για μεγάλο χρονικό διάστημα δεν μπορούν να καθαριστούν εντελώς. Να αντικαθιστάτε το φίλτρο αέρα σε τακτά διαστήματα. Εάν το φίλτρο αέρα έχει υποστεί ζημιά, θα πρέπει πάντα να αντικαθίσταται.

3. Κατά τη συναρμολόγηση του φίλτρου αέρα,

βεβαιωθείτε ότι εφαρμόζει πλήρως στο στήριγμα

Έλεγχος του εκτροπέα πλευρικής

Ο εκτροπέας πλευρικής εξαγωγής είναι τοποθετημένος στο άνοιγμα πλευρικής εξαγωγής του προϊόντος. Μειώνει τον κίνδυνο εκτίναξης αντικειμένων προς την κατεύθυνση χλοοκοπής του χειριστή.

1. Βεβαιωθείτε ότι ο εκτροπέας πλευρικής εξαγωγής δεν

2. Ελέγξτε τον εκτροπέα πλευρικής εξαγωγής.

Βεβαιωθείτε ότι δεν υπάρχουν ελαττώματα, όπως ρωγμές ή χαλασμένα ελατήρια που κάνουν την πόρτα να κλείσει.

3. Αντικαταστήστε τον εκτροπέα πλευρικής εξαγωγής ή

τα ελατήρια, εάν έχουν υποστεί ζημιά. Για να ελέγξετε το σύστημα καυσίμου

• Ελέγξτε την τάπα του ντεπόζιτου καυσίμου και την τσιμούχα στεγανότητας της τάπας του ντεπόζιτου καυσίμου για να βεβαιωθείτε ότι δεν υπάρχουν

• Ελέγξτε το σωλήνα καυσίμου για να βεβαιωθείτε ότι δεν υπάρχουν διαρροές. Αν ο σωλήνας καυσίμου έχει υποστεί φθορά, αναθέστε την αντικατάστασή του σε έναν αντιπρόσωπο σέρβις. 1566 - 008 - 24.11.2021 115Ρύθμιση του καλωδίου του συμπλέκτη ((LC 151S, LB 251S, LB 256SP)) Για τις παρακάτω περιπτώσεις, πρέπει να μειώσετε το μήκος του καλωδίου του συμπλέκτη:

• Η κίνηση των τροχών δεν ενεργοποιείται όταν τραβάτε την ασφάλεια κίνησης ή το μοχλό ελέγχου

• Το προϊόν κινείται αργά όταν η κίνηση των τροχών είναι ενεργοποιημένη. Για τις παρακάτω περιπτώσεις, είναι απαραίτητο να αυξήσετε το μήκος του καλωδίου του συμπλέκτη:

• Το προϊόν κινείται όταν δεν έχει ενεργοποιηθεί η κίνηση των τροχών.

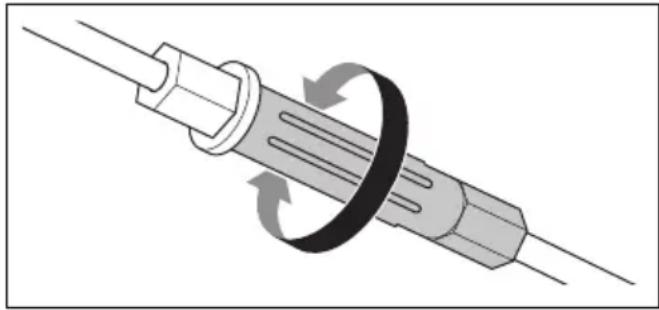

• Ρυθμίστε το καλώδιο του συμπλέκτη. a) Για να μειώσετε το μήκος του καλωδίου του συμπλέκτη, γυρίστε τη βίδα ρύθμισης αριστερόστροφα. b) Για να αυξήσετε το μήκος του καλωδίου του συμπλέκτη, γυρίστε τη βίδα ρύθμισης δεξιόστροφα. Εάν το προϊόν συνεχίζει να μην κινείται ικανοποιητικά μετά τη ρύθμιση, απευθυνθείτε στον αντιπρόσωπο

Αντιμετώπιση προβλημάτων κινητήρα Πρόβλημα Πιθανή αιτία Λύση Ο κινητήρας δεν εκκινείται. Το καλώδιο ανάφλεξης δεν έχει συνδεθεί

Συνδέστε το καλώδιο ανάφλεξης στο

Το ντεπόζιτο καυσίμου έχει αδειάσει. Γεμίστε το ντεπόζιτο καυσίμου με τον σωστό τύπο καυσίμου. Το καύσιμο είναι παλιό. Αδειάστε το ντεπόζιτο καυσίμου και το καρμπυρατέρ. Ανεφοδιάστε το προϊόν με νέα βενζίνη. Υπάρχουν σκουπιδάκια στο καρμπυρα- τέρ ή στη γραμμή καυσίμου. Καθαρίστε το καρμπυρατέρ ή/και τη γραμμή καυσίμου. Το μπουζί είναι ελαττωματικό. Ρυθμίστε το διάκενο του ηλεκτροδίου, καθαρίστε ή αντικαταστήστε το μπουζί. Υπάρχει καύσιμο στο μπουζί. Καθαρίστε το μπουζί. Ο κινητήρας δεν σβήνει. Υπάρχει βλάβη στον μηχανισμό διακο- πής λειτουργίας. Αφαιρέστε το καλώδιο ανάφλεξης από το μπουζί. Αναθέστε την επισκευή του προϊόντος σε έναν εγκεκριμένο αντιπρό- σωπο σέρβις. 116 1566 - 008 - 24.11.2021Πρόβλημα Πιθανή αιτία Λύση Ο κινητήρας δεν λειτουργεί

Το καλώδιο ανάφλεξης δεν έχει συνδεθεί

Συνδέστε το καλώδιο ανάφλεξης στο

Υπάρχουν βρομιές στη γραμμή καυσίμου ή το καύσιμο έχει λήξει. Καθαρίστε τη γραμμή καυσίμου. Γεμίστε το ντεπόζιτο καυσίμου με καινούργιο καύσιμο σωστού τύπου. Υπάρχει εμπόδιο στην τάπα του ντεπόζι- του καυσίμου. Καθαρίστε την τάπα του ντεπόζιτου καυ-

Υπάρχει νερό ή βρομιά στο σύστημα

Αποστραγγίστε το ντεπόζιτο καυσίμου. Γεμίστε το ντεπόζιτο καυσίμου με και- νούργιο καύσιμο σωστού τύπου. Το φίλτρο αέρα είναι βρόμικο. Καθαρίστε το φίλτρο αέρα. Πρέπει να γίνει ρύθμιση του καρμπυρα-

Αναθέστε τη ρύθμιση του καρμπυρατέρ σε έναν αντιπρόσωπο σέρβις. Ο κινητήρας υπερθερμαίνεται. Η στάθμη λαδιού κινητήρα είναι πολύ χα-

Γεμίστε με λάδι κινητήρα. Η παροχή αέρα δεν είναι επαρκής. Καθαρίστε το φίλτρο αέρα και το περί- βλημα του φίλτρου αέρα. Πρέπει να γίνει ρύθμιση του καρμπυρα-

Αναθέστε τη ρύθμιση του καρμπυρατέρ σε έναν αντιπρόσωπο σέρβις. Παρουσιάζεται αφλογιστία στον κινητήρα όταν λειτουργεί με υψηλές στροφές. Το διάκενο του ηλεκτροδίου στο μπουζί είναι πολύ μικρό. Ρυθμίστε το διάκενο αέρα. Ασυνήθιστοι θόρυβοι από τον κινητήρα κατά τη διάρκεια λει- τουργίας με κανονικό φορτίο. Λάθος τύπος βενζίνης. Αδειάστε το ντεπόζιτο καυσίμου και το καρμπυρατέρ. Ανεφοδιάστε το προϊόν με νέα βενζίνη. Ανατρέξτε στην ενότητα

φοδιασμός με καύσιμο στη σελίδα 108

Εάν το πρόβλημα συνεχίζει να εμφανίζε- ται, επικοινωνήστε με τον τοπικό αντι- πρόσωπο σέρβις. Ο κινητήρας δεν λειτουργεί ομαλά στο ρελαντί. Το μπουζί είναι βρόμικο, ελαττωματικό ή το διάκενο του ηλεκτροδίου είναι πολύ

Ρυθμίστε το διάκενο ηλεκτροδίου ή αντι- καταστήστε το μπουζί. Πρέπει να γίνει ρύθμιση του καρμπυρα-

Ρυθμίστε το καρμπυρατέρ. Το φίλτρο αέρα είναι βρόμικο. Καθαρίστε το φίλτρο αέρα. Μεταφορά, αποθήκευση και απόρριψη Μεταφορά και αποθήκευση

• Για την αποθήκευση και τη μεταφορά του προϊόντος και του καυσίμου, βεβαιωθείτε ότι δεν υπάρχουν διαρροές ή αναθυμιάσεις. Τυχόν σπινθήρες ή ακάλυπτες φλόγες, για παράδειγμα από ηλεκτρικές συσκευές ή λέβητες, μπορεί να προκαλέσουν

• Να χρησιμοποιείτε πάντα εγκεκριμένα δοχεία για την αποθήκευση και τη μεταφορά των καυσίμων.

• Να αδειάζετε το ντεπόζιτο καυσίμου πριν την αποθήκευση του προϊόντος για μεγάλο χρονικό διάστημα. Να απορρίπτετε το καύσιμο σε μια κατάλληλη τοποθεσία απόρριψης

• Να στερεώνετε με ασφάλεια το προϊόν κατά τη μεταφορά για να αποφύγετε βλάβες και ατυχήματα. 1566 - 008 - 24.11.2021 117• Να διατηρείτε το προϊόν σε μια κλειδωμένη περιοχή για να αποτρέψετε την πρόσβαση σε παιδιά ή μη εγκεκριμένα άτομα.

• Να διατηρείτε το προϊόν σε μια περιοχή στεγνή και χωρίς πάγο.

• Πρέπει να συμμορφώνεστε με τις τοπικές απαιτήσεις ανακύκλωσης και τους ισχύοντες κανονισμούς.

• Πετάξτε όλα τα χημικά, όπως το λάδι κινητήρα ή το καύσιμο, σε ένα κέντρο σέρβις ή σε μια κατάλληλη τοποθεσία απόρριψης.

• Όταν το προϊόν δεν είναι πλέον σε χρήση, στείλτε το σε έναν αντιπρόσωπο Husqvarna ή απορρίψτε το σε μια τοποθεσία ανακύκλωσης. 118 1566 - 008 - 24.11.2021Τεχνικά στοιχεία Τεχνικά στοιχεία LC 151 LC 151S LB 251S LB 256SP Ηλεκτροκινητήρας/κινητήρας Μάρκα Husqvarna Husqvarna Husqvarna Husqvarna Τύπος κινητήρα Μονοκύλινδρος, 4-χρονος, ψύξη με εξαναγκασμέ- νη κυκλοφορία αέρα, OHV Μονοκύλινδρος, 4-χρονος, ψύξη με εξαναγκασμέ- νη κυκλοφορία αέρα, OHV Μονοκύλινδρος, 4-χρονος, ψύξη με εξαναγκασμέ- νη κυκλοφορία αέρα, OHV Μονοκύλινδρος, 4-χρονος, ψύξη με εξαναγκασμέ- νη κυκλοφορία αέρα, OHV Κυβισμός, cm

Ταχύτητα, σ.α.λ. 2800 2800 2800 2800 Ονομαστική απόδοση ισχύος κινητήρα, kW

Σύστημα ανάφλεξης Μπουζί Husqvarna HQT–

Διάκενο ηλεκτροδίου, mm 0,7–0,8 0,7–0,8 0,7–0,8 0,7–0,8 Σύστημα καυσίμου και λίπανσης Τύπος λίπανσης κινητήρα Παφλασμός Παφλασμός Παφλασμός Παφλασμός Χωρητικότητα ντεπόζιτου καυσίμου,

1,0 1,0 1,0 1,0 Χωρητικότητα δοχείου λαδιού, λίτρα 0,5 0,5 0,5 0,5 Λάδι κινητήρα

Με κενά ντεπόζιτα, kg 31,1 32,6 32,0 33,1 Εκπομπές θορύβου

Στάθμη ηχητικής ισχύος, μετρημένη, dB(A)

Η ονομαστική ισχύς του εν λόγω κινητήρα είναι η μέση ωφέλιμη ισχύς (σε συγκεκριμένες στροφές κινητήρα) ενός τυπικού κινητήρα παραγωγής για το μοντέλο του κινητήρα μετρημένης βάσει του προτύπου SAE J1349/ ISO1585. Οι κινητήρες μαζικής παραγωγής μπορεί να διαφέρουν από την τιμή αυτή. Η πραγματική ωφέλιμη απόδοση ισχύος του κινητήρα που τοποθετείται στο τελικό προϊόν εξαρτάται από την ταχύτητα λειτουργίας, τις συνθήκες του περιβάλλοντος και άλλες τιμές.

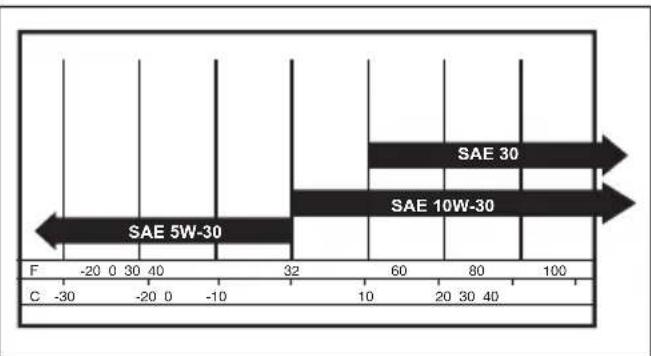

Εάν το λάδι SAE-30 χρησιμοποιείται σε θερμοκρασίες χαμηλότερες από +5 °C, υπάρχει κίνδυνος να μην λι- πανθεί επαρκώς ο κινητήρας. Αυτό μπορεί να προκαλέσει ζημιά στον κινητήρα. Ανατρέξτε στην ενότητα

κατάσταση λαδιού του κινητήρα στη σελίδα 114 για το σωστό λάδι για χαμηλές θερμοκρασίες.

Οι εκπομπές θορύβου στο περιβάλλον μετρούνται ως ηχητική ισχύς (L

) σε συμμόρφωση με την Οδηγία 2000/14/EΚ. 1566 - 008 - 24.11.2021 119LC 151 LC 151S LB 251S LB 256SP Στάθμη ηχητικής ισχύος, εγγυημένη ,

Στάθμη ηχητικής πίεσης στο αυτί του χειριστή, dB(A)

Κραδασμοί στη χειρολαβή, m/s

8,5 8,5 4,7 7,5 Εξοπλισμός κοπής Ύψος κοπής, mm 25-75 25-75 25-75 25-75 Πλάτος κοπής, mm 510 510 510 560 Σύστημα κοπής Συλλογή / BioClip

ρική εξαγωγή BioClip

ρική εξαγωγή BioClip

ρική εξαγωγή Λεπίδα - τυπική Συλλογή

Λεπίδα - Αξεσουάρ Χορτολίπανση

Χωρητικότητα συλλέκτη χόρτου, λί-

65 65 – – Σύστημα μετάδοσης κίνησης Ταχύτητα αυτόματης πορείας, km/h – 3,6 4,0 3,6

Τα καταγεγραμμένα στοιχεία για τη στάθμη πίεσης θορύβου έχουν τυπική στατιστική διασπορά (τυπική απόκλιση) 1,2 dB(A).

Τα καταγεγραμμένα στοιχεία για τη στάθμη κραδασμών έχουν τυπική στατιστική διασπορά (τυπική απόκλιση) της τάξης του 0,2 m/s

120 1566 - 008 - 24.11.2021Δήλωση Συμμόρφωσης ΕΚ Δήλωση Συμμόρφωσης ΕΚ Η Husqvarna AB, SE–561 82 Huskvarna, Σουηδία, τηλ.: [phone], δηλώνει ότι τα χλοοκοπτικά Husqvarna LC 151, LC 151S, LB 251S, LB 256SP από το έτος 2020 και έπειτα, πληρούν τις προϋποθέσεις της ΟΔΗΓΙΑΣ του ΣΥΜΒΟΥΛΙΟΥ:

• με ημερομηνία 8 Ιουνίου 2011 σχετικά με τον "περιορισμό της χρήσης συγκεκριμένων επικίνδυνων ουσιών" 2011/65/EΕ

• της 17ης Μαΐου 2006 "περί μηχανημάτων" 2006/42/

• της 26ης Φεβρουαρίου 2014 "σχετικά με την ηλεκτρομαγνητική συμβατότητα" 2014/30/ΕΕ

• της 8 Μαΐου 2000 "σχετικά με τις εκπομπές θορύβου στο περιβάλλον"2000/14/ΕΚ Για πληροφορίες σχετικά με τις εκπομπές θορύβου, βλ. την ενότητα "Τεχνικά στοιχεία". Εφαρμόστηκαν τα ακόλουθα πρότυπα: EN ISO 5395-1:2013, EN ISO 5395-1:2013/A1, EN ISO 5395-2:2013, EN ISO 5395-2:2013/A1:2016, EN ISO

5395-2:2013/A2:2017, EN ISO 14982:2009

Αν δεν ορίζεται διαφορετικά, τα παραπάνω πρότυπα αντιστοιχούν στις πιο πρόσφατες δημοσιευμένες
