KULLANIM KILAVUZU LC 151S HUSQVARNA

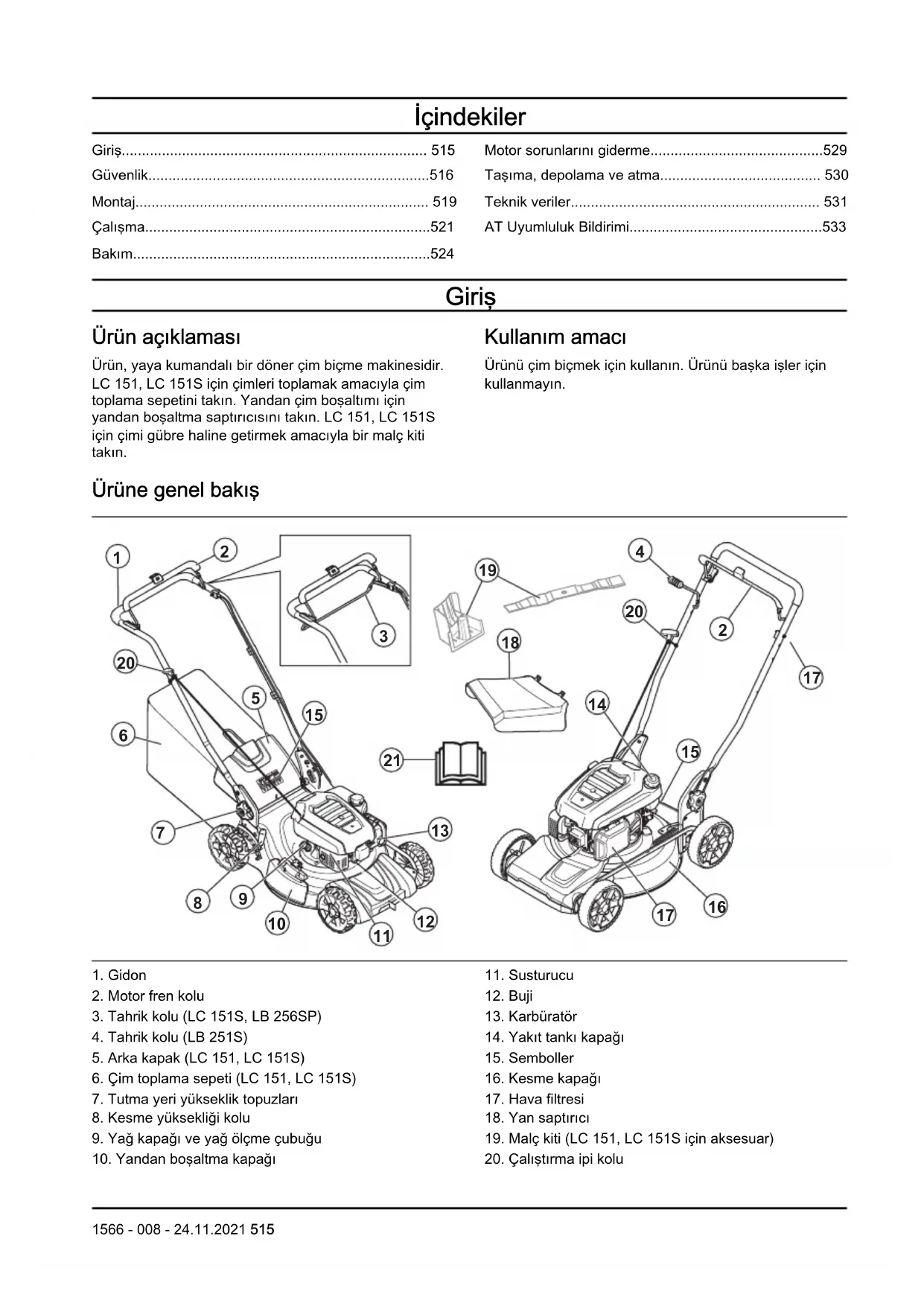

• 1566 - 008 - 24.11.2021İçindekiler Giriş p. 515
• Güvenlik p. 516
• Montaj p. 519
• Çalışma p. 521
• Bakım p. 524
• Motor sorunlarını giderme p. 529
• Taşıma, depolama ve atma p. 530
• Teknik veriler p. 531

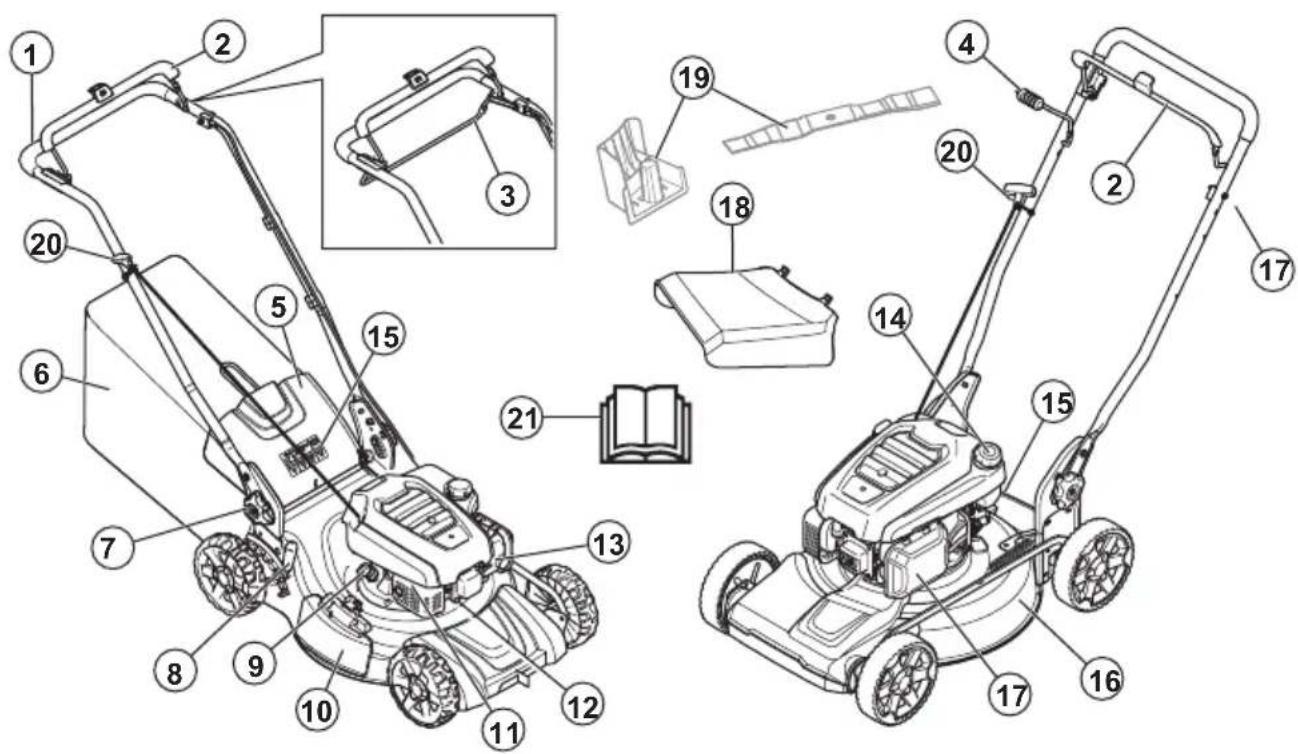

• AT Uyumluluk Bildirimi Giriş Ürün açıklaması Ürün, yaya kumandalı bir döner çim biçme makinesidir. LC 151, LC 151S için çimleri toplamak amacıyla çim toplama sepetini takın. Yandan çim boşaltımı için yandan boşaltma saptırıcısını takın. LC 151, LC 151S için çimi gübre haline getirmek amacıyla bir malç kiti takın. Kullanım amacı Ürünü çim biçmek için kullanın. Ürünü başka işler için kullanmayın. Ürüne genel bakış p. 533

7. Tutma yeri yükseklik topuzları

8. Kesme yüksekliği kolu

9. Yağ kapağı ve yağ ölçme çubuğu

10. Yandan boşaltma kapağı

14. Yakıt tankı kapağı

19. Malç kiti (LC 151, LC 151S için aksesuar)

20. Çalıştırma ipi kolu

1566 - 008 - 24.11.2021 51521. Kullanım kılavuzu Ürün üzerindeki semboller UYARI! Dikkatli olun ve ürünü doğru kullanın. Bu ürün, operatör ya da başkaları açısından ciddi yaralanmalara veya ölüme neden olabilir. Lütfen kullanım kılavuzunu dikkatle okuyun ve kullanımdan önce talimatları anladığınızdan emin olun. Atılan nesnelere ve seken cisimlere dikkat edin. İnsanları ve hayvanları çalışma alanından güvenli bir uzaklıkta tutun. Uyarı: El ve ayaklarınızı döner bıçaktan uzak tutun. Uyarı: El ve ayaklarınızı döner parçalardan uzak tutun. Onarım veya bakım işlemlerinden önce motoru durdurun ve ateşleme kablosunu çıkarın. Bu ürün geçerli AT direktiflerine uygundur. Avrupa Topluluğu Direktifi uyarınca çevreye yayılan gürültü emisyonu. Ürünün emisyonu Teknik veriler bölümünde ve etiketin üstünde belirtilmektedir. Yangın tehlikesi. Egzoz dumanlarını solumayın. Motordan gelen egzoz dumanı kokusuz, zehirli ve son derece tehlikeli bir gaz olan karbon monoksit içerir. Motoru iç mekanlarda veya kapalı alanlarda çalıştırmayın. Sıcak yüzey. Ürünü çalıştırmadan önce motora yağ doldurun. Not: Ürünün üzerindeki diğer semboller/etiketler, bazı ticari alanların sertifikalandırma gereklilikleri ile ilgilidir. Ürün sorumluluğu Ürün sorumluluğu yasalarında belirtildiği üzere;

• ürünün hatalı bir şekilde onarılması,

• ürünün, üretici tarafından onaylanmayan veya üreticiden alınmayan parçalarla tamir edilmesi,

• üründe, üreticiden alınmayan veya üretici tarafından onaylanmayan bir aksesuar bulunması,

• ve ürünün, onaylı bir servis merkezinde veya yetkili bir kurum tarafından tamir edilmemesi durumunda oluşabilecek hasarlardan sorumlu değiliz. Avrupa V Emisyonları UYARI: Motorun kurcalanması bu ürünün AB tip onayını geçersiz kılar. Güvenlik Güvenlik tanımları Kılavuzdaki önemli kısımları vurgulamak için uyarılar ve notlar kullanılmıştır. UYARI: Kılavuzdaki talimatlara uyulmadığı takdirde operatör veya çevredeki kişiler için ciddi yaralanma veya ölüm tehlikesi varsa kullanılır. DİKKAT: Kılavuzdaki talimatlara uyulmadığı takdirde ürünün, diğer malzemelerin veya çevrenin zarar görme riski olduğunda kullanılır. Not: Belirli bir durumda bilgi verilmesi gerektiğinde kullanılır. 516 1566 - 008 - 24.11.2021Genel güvenlik talimatları UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

• Bu ürün yanlış kullanıldığında veya dikkatli olmazsanız tehlikelidir. Güvenlik talimatlarına uyulmaması yaralanmalara veya ölüme yol açabilir.

• Bu ürün, çalışırken elektromanyetik bir alan oluşturur. Bu alan, bazı koşullarda aktif veya pasif tıbbi implantlarda girişime neden edebilir. Ciddi veya ölümcül yaralanma riskini azaltmak için tıbbi implantı olan kişilerin, bu ürünü kullanmadan önce doktorlarına ve tıbbi implant üreticilerine danışmalarını öneririz.

• Her zaman dikkatli olun ve sağduyunuzu kullanın. Özel bir durumda aracı nasıl kullanacağınızdan emin değilseniz durun ve devam etmeden önce Husqvarna yetkili satıcınızla görüşün.

• Diğer insanları veya bu insanlara ait mülkleri içeren kazalardan operatörün sorumlu tutulacağını unutmayın.

• Ürünü temiz tutun. İşaretleri ve etiketleri net bir şekilde okuyabildiğinizden emin olun.

• Kullanım kılavuzunun içindekileri okuyup anladığından emin olmadan kimsenin ürünü kullanmasına izin vermeyin.

• Ürünü, bir çocuğun kullanmasına izin vermeyin.

• Çocukları çalışma alanından uzakta tutun. Sorumluluk sahibi bir yetişkin her zaman orada olmalıdır.

• Talimatlar hakkında bilgisi olmayan birinin ürünü kullanmasına izin vermeyin.

• Fiziksel veya zihinsel kapasitesi düşük olan bir kişi ürünü kullanırken bu kişiyi daima gözetim altında tutun. Sorumluluk sahibi bir yetişkin her zaman orada olmalıdır.

• Ürünü yorgun, hasta veya alkol ya da ilaç etkisi altındayken kullanmayın. Bu durum görüş, dikkat, koordinasyon ve doğru bir şekilde düşünmenizi olumsuz yönde etkiler.

• Arızalıysa ürünü kullanmayın.

• Başkaları tarafından değiştirilmiş olma olasılığı varsa bu ürünü değiştirmeyin veya kullanmayın.

• Motor devir kontrolü ayarını değiştirmeyin. Çalışma alanı güvenliği UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

• Ürünü kullanmadan önce çalışma alanındaki dal, çalı çırpı ve taş gibi nesneleri alın.

• Kesme donanımına çarpan nesneler fırlatılarak kişi ve nesnelerin zarar görmesine neden olabilir. Etraftaki insanları ve hayvanları üründen güvenli bir uzaklıkta tutun.

• Ürünü sis, yağmur, kuvvetli rüzgar, şiddetli soğuk ve yıldırım düşmesi riski gibi olumsuz hava koşullarında hiçbir zaman kullanmayın. Ürünü olumsuz hava koşullarında veya nemli ya da ıslak yerlerde kullanmak yorucudur. Kötü hava, kaygan yüzeyler gibi tehlikeli koşullara neden olabilir.

• Ürünün güvenli bir şekilde çalışmasını önleyebilecek kişi, nesne ve durumlara dikkat edin.

• Kök, taş, çalı çırpı, çukur, hendek gibi engellere dikkat edin. Uzun çim nesneleri saklayabilir.

• Eğimli yerlerde çim kesmek tehlikeli olabilir. Ürünü 15°'den daha eğimli zeminlerde kullanmayın.

• Yokuşlarda ürünü yatay olarak kullanın. Yukarı ve aşağı hareket ettirmeyin.

• Gizli köşelere ve açık görüşü engelleyen nesnelerin yanına giderken dikkatli olun. Çalışma güvenliği UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

• Bu ürünü yalnızca çimenlik alanlarda çim kesmek için kullanın. Ürünün başka işler için kullanılması yasaktır.

• Kişisel koruyucu araçlar kullanın. Bkz. Kişisel koruyucu ekipman sayfada: 518

• Acil bir durumda motoru hızlı bir şekilde nasıl kapatacağınızı öğrenin.

• Ürünü hiçbir zaman kapalı yerlerde veya yanıcı maddelerin yakınında çalıştırmayın. Motordan çıkan egzoz dumanları sıcaktır ve yangın çıkmasına neden olabilecek kıvılcımlar içerebilir.

• Bıçağı ve tüm kapakları doğru bir şekilde takmadan ürünü çalıştırmayın. Yanlış bir şekilde takılan bıçak gevşeyerek yaralanmanıza neden olabilir.

• Bıçağın taş veya kök gibi nesnelere çarpmamasına dikkat edin. Bu, bıçağa zarar verebilir ve motor milini bükebilir. Bükülmüş aks, ağır titreşime ve çok yüksek bir bıçak gevşemesi riskine neden olabilir.

• Bıçak bir cisme çarpar veya titreşim oluşursa ürünü hemen durdurun. Ateşleme kablosunu bujiden ayırın. Üründe hasar olup olmadığını kontrol edin. Hasarları onarın veya yetkili bir servis noktasının onarım yapmasını sağlayın.

• Motor çalıştırıldığında motor fren kolunu hiçbir zaman sürekli olarak kola takmayın.

• Ürünü sabit ve düz bir yüzeye koyup çalıştırın. Bıçağın yere veya diğer cisimlere çarpmadığından emin olun.

• Ürünü çalıştırırken her zaman arkasında durun.

• Ürünü kullanırken tüm tekerleklerin yere basmasını sağlayın ve 2 elinizi kolun üzerinde tutun. Ellerinizi ve ayaklarınızı döner bıçaklardan uzakta tutun.

• Motor çalışırken ürünü yatırmayın.

• Ürünü arkaya doğru çekerken dikkatli olun.

• Motor çalışırken ürünü hiçbir zaman yukarı kaldırmayın. Ürünü kaldırmanız gerekirse önce 1566 - 008 - 24.11.2021 517motoru durdurun ve ateşleme kablosunu bujiden ayırın.

• Ürünü kullanırken arkaya doğru yürümeyin.

• Çakıl, taş ve asfalt gibi malzemelerden yapılmış, çim olmayan alanlardan geçerken motoru durdurun.

• Motor çalışırken ürünle birlikte koşmayın. Ürünü kullanırken her zaman yürüyün.

• Kesme yüksekliğini değiştirmeden önce motoru durdurun. Motor çalışırken asla ayarlama yapmayın.

• Motor çalışırken ürünün hiçbir zaman görüş alanından çıkmasına izin vermeyin. Motoru durdurun ve kesme donanımının dönmediğinden emin olun. Kullanım için güvenlik talimatları Kişisel koruyucu ekipman UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

• Kişisel koruyucu ekipmanlar yaralanma riskini tamamen engelleyemez ancak bir kaza durumunda yaralanmanın derecesini azaltır. Bayinizin doğru ekipmanı seçmenize yardımcı olmasını sağlayın.

• Gürültü düzeyi 85 dB'den fazlaysa kulaklık koruma ekipmanı kullanın.

• Ağır hizmet tipi kaymayan botlar veya ayakkabılar kullanın. Açık ayakkabılar giymeyin veya çıplak ayakla yürümeyin.

• Kalın, uzun pantolonlar giyin.

• Kesme donanımını takma, kontrol etme veya temizleme gibi gerekli durumlarda koruyucu eldivenler kullanın. Ürünün üzerindeki güvenlik aletleri UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

• Güvenlik araçları arızalı olan bir ürünü kullanmayın.

• Güvenlik araçlarını düzenli olarak kontrol edin. Güvenlik araçları arızalıysa Husqvarna servis noktanızla görüşün. Kesme kapağını kontrol etme Kesme kapağı, üründeki titreşimleri ve bıçakla yaralanma riskini azaltır.

• Çatlak gibi hasarlar olmadığından emin olmak için kesme kapağını inceleyin. Motor fren kolunu kontrol etme Motor fren kolu, motoru durdurur. Motor fren kolu bırakıldığında motor durur.

• Motoru çalıştırın ve ardından motor fren kolunu serbest bırakın. Motor 3 saniye içinde durmazsa motor frenini onaylı Husqvarna servis noktasına ayarlatın. Arka kapağı kontrol etme Arka saptırıcı, objelerin operatöre doğru fırlama riskini azaltır.

• Arka kapağın zarar görmemiş olduğundan emin olun.

• Arka kapağı kapatan yayların zarar görmemiş olduğundan emin olun.

• Hasarlı yayları ve parçaları değiştirin.

• Arka kapağın menteşeler üzerinde sorunsuz şekilde hareket edebildiğinden emin olun. Susturucu Susturucu, gürültü düzeyini minimum seviyede tutar ve egzoz dumanlarını operatörden uzağa gönderir. Susturucu yoksa veya arızalıysa ürünü kullanmayın. Arızalı bir susturucu, gürültü düzeyini ve yangın riskini artırır. UYARI: Susturucu kullanım sırasında, kullanım sonrasında ve motor rölantide çalışıyorken çok sıcak olur. Yangını önlemek için yanıcı malzemelerin ve/veya dumanların yakınında dikkatli olun. Susturucuyu kontrol etme

• Düzgün takıldığından ve hasarlı olmadığından emin olmak için susturucuyu düzenli olarak kontrol edin. Yakıt güvenliği UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

• Ürünün üzerinde yakıt veya motor yağı varsa ürünü çalıştırmayın. İstenmeyen yakıtı/yağı temizleyin ve ürünün kurumasını bekleyin.

• Kıyafetlerinize yakıt bulaşırsa kıyafetlerinizi hemen değiştirin.

• Vücudunuza yakıt bulaştırmayın; bu, yaralanmaya sebep olabilir. Vücudunuza yakıt bulaşırsa yakıtı temizlemek için su ve sabun kullanın.

• Motorda sızıntı varsa ürünü çalıştırmayın. Motorda sızıntı olup olmadığını düzenli olarak kontrol edin.

1566 - 008 - 24.11.2021• Yakıtla uğraşırken dikkatli olun. Yakıt yanıcı ve dumanlar patlayıcıdır; yaralanmalara veya ölüme sebep olabilir.

• Yaralanmaya sebep olabileceğinden yakıt dumanını solumayın. Yeterli hava akışı olduğundan emin olun.

• Yakıtın veya motorun yakınında sigara içmeyin.

• Yakıtın veya motorun yakınına sıcak nesneler koymayın.

• Motor açıkken yakıt eklemeyin.

• Yakıtı yenilemeden önce motorun soğuduğundan emin olun.

• Yakıtı yenilemeden önce yakıt tankı kapağını yavaşça açın ve basıncı dikkatlice tahliye edin.

• Kapalı bir alanda motora yakıt eklemeyin. Nefessiz kalma veya karbon monoksit nedeniyle yeterli hava akışının olmaması yaralanmaya veya ölüme sebep olabilir.

• Yakıt tankı kapağını tamamen sıkın. Yakıt tankı kapağı sıkılmamışsa yangın riski vardır.

• Çalıştırmadan önce ürünü, yakıt tankını doldurduğunuz konumdan en az 3 m/10 ft uzağa taşıyın.

• Yakıt tankını tamamen doldurmayın. Isı yakıtın genleşmesine neden olur. Yakıt tankının üst kısmında boşluk bırakın. Bakım için güvenlik talimatları UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

• Motordan gelen egzoz dumanı kokusuz, zehirli ve son derece tehlikeli bir gaz olan karbon monoksit içerir. Motoru iç mekanlarda veya kapalı alanlarda çalıştırmayın.

• Ürün üzerinde bakım yapmadan önce motoru durdurup ateşleme kablosunu bujiden çıkarın.

• Kesme donanımı üzerinde bakım yaparken koruyucu eldiven kullanın. Bıçak çok keskindir ve kolaylıkla kesiklere yol açabilir.

• Üretici tarafından onaylanmamış aksesuarlar ve ürün değişiklikleri, ciddi yaralanmalara veya ölüme neden olabilir. Ürünü değiştirmeyin. Her zaman üretici tarafından onaylanmış aksesuarları kullanın.

• Bakım işlemi doğru ve düzenli şekilde yapılmadığı takdirde yaralanma ve ürün hasarı riski artar.

• Bakım işlemini yalnızca kullanıcı kılavuzunda belirtildiği şekilde gerçekleştirin. Diğer tüm servis ve bakım işlemleri, onaylı Husqvarna servis noktası tarafından yapılmalıdır.

• Ürün üzerindeki servis işlemlerini düzenli olarak Husqvarna servis noktasına yaptırın.

• Hasarlı, aşınmış ya da kırık parçaları değiştirin. Montaj Giriş UYARI: Ürünü monte etmeden önce güvenlik bölümünü okuyup anlamalısınız. UYARI: Ürünün montajını yapmadan önce buji kablosunu bujiden çıkarın. Tutma yerinin takılması

1. Vidayı (A) iterek tutma yerinin (B), plastik pulun (C)

ve tutma yeri destek braketinin (D) içinden geçirin.

2. Somunu (E) tamamen sıkın.

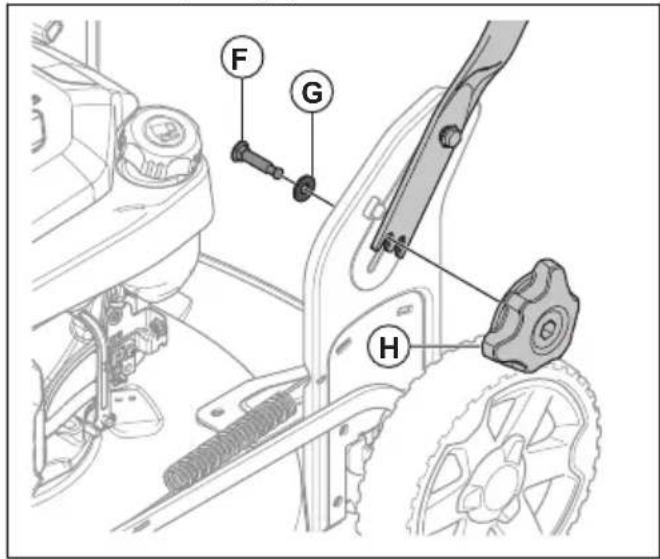

1566 - 008 - 24.11.2021 5193. Vidayı (F) iterek pulun (G) ve tutma yeri destek braketinin içinden geçirin.

4. Topuzu (H) tamamen sıkın.

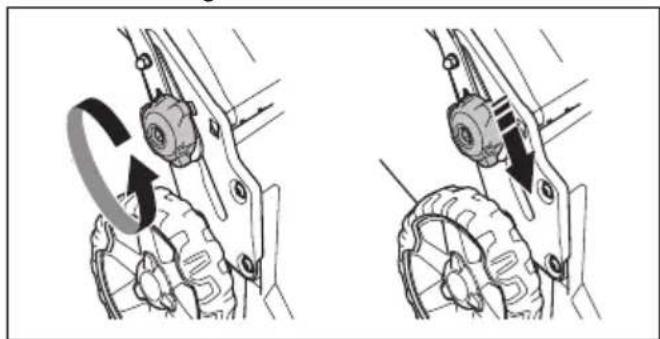

Tutma yerinin ayarlanması

1. Alt düğmeleri gevşetin.

2. Düğmeleri ürünün sol ve sağ tarafındaki girintilerin

alttaki ucuna getirin.

3. Kol yüksekliğini mevcut 2 konumdan birine ayarlayın.

4. Düğmeleri durana ve tık sesi duyulana kadar kol

yönünde yukarı hareket ettirin.

5. Düğmeleri tamamen sıkın.

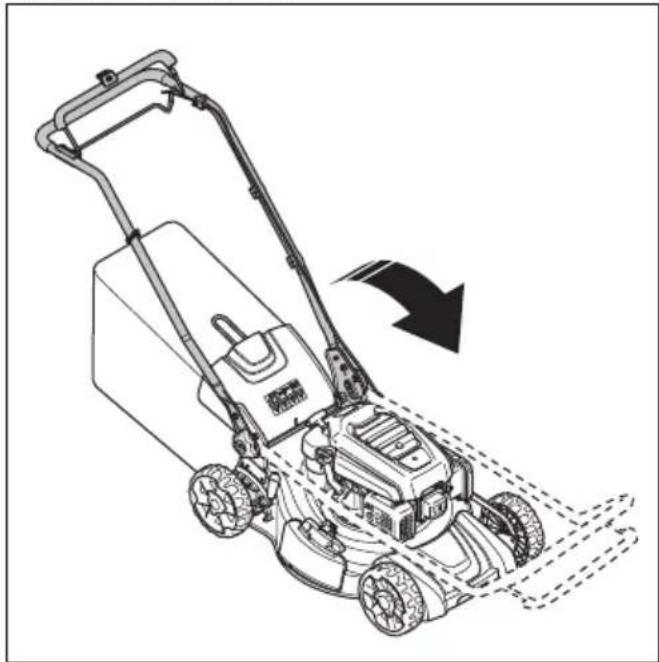

Ürünü taşıma konumuna getirme

1. Alt düğmeleri gevşetin.

2. Düğmeleri ürünün sol ve sağ tarafındaki girintilerin

alttaki ucuna getirin.

3. Kolu öne doğru katlayın.

Ürünü çalıştırma konumuna getirme

1. Kolu dik konuma gelecek şekilde katlayın.

1566 - 008 - 24.11.20212. Düğmeleri durana ve tık sesi duyulana kadar kol yönünde yukarı hareket ettirin.

3. Düğmeleri tamamen sıkın.

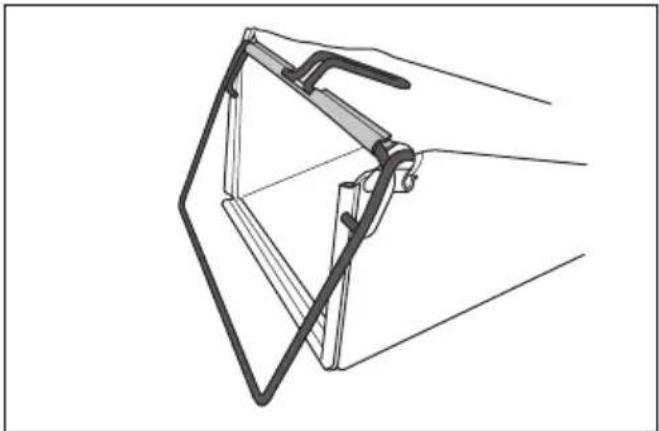

Çim toplama sepetinin takılması (LC 151, LC 151S)

1. Çim toplama sepeti çerçevesini, torbanın sert kısmı

aşağı gelecek şekilde çim torbasına takın. Çerçeve tutma yerini torbanın üstünde olacak şekilde dışarıda tutun.

2. Çim torbasını klipslerle çerçeveye tutturun.

Çalışma Giriş UYARI: Ürünü kullanmadan önce güvenlik bölümünü okuyup anlamalısınız. Husqvarna Connect Husqvarna Connect, mobil cihazınız için ücretsiz bir uygulamadır. Husqvarna Connect uygulaması, Husqvarna ürününüz için ayrıntılı işlevler sunar:

• Ayrıntılı ürün bilgileri.

• Ürün parçaları ve servis hakkında bilgi ve yardım. Husqvarna Connect uygulamasını kullanmaya başlamak için

1. Husqvarna Connect uygulamasını mobil cihazınıza

2. Husqvarna Connect uygulamasında kaydolun.

3. Ürünü bağlamak ve kaydettirmek için Husqvarna

Connect uygulamasındaki talimatları izleyin. Ürünü çalıştırmadan önce

1. Kullanım kılavuzunu dikkatle okuyun ve talimatları

anladığınızdan emin olun.

2. Doğru bir şekilde takılıp ayarlandığından emin olmak

için kesme donanımını inceleyin. Bkz. Kesme donanımını kontrol etme sayfada: 526

3. Yakıt tankını doldurun. Bkz.

Yakıt doldurma sayfada:

4. Yağ tankını doldurun ve yağ seviyesini kontrol edin.

Bkz. Yağ seviyesini kontrol etme sayfada: 527

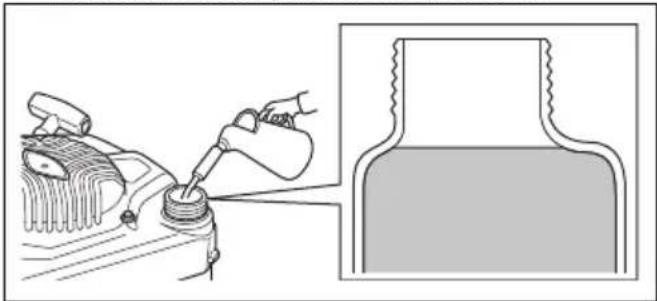

Yakıt doldurma Varsa düşük emisyonlu/alkilat benzin kullanın. Düşük emisyonlu/alkilat benzin yoksa kaliteli kurşunsuz benzin veya oktan numarası 90'ın altında olmayan kurşunlu benzin kullanın. 1566 - 008 - 24.11.2021 521DİKKAT: Oktan numarası 90 RON (87 AKI) değerinin altında olan benzin kullanmayın. Bu, üründe hasara neden olabilir.

1. Basıncı tahliye etmek için yakıt tankı kapağını

2. Yakıt bidonuyla yavaşça doldurun. Yakıt dökerseniz

bezle silin ve kalan yakıtı kurumaya bırakın.

3. Yakıt tankı kapağının çevresini temizleyin.

4. Yakıt tankı kapağını tamamen sıkın. Yakıt tankı

kapağı sıkılmamışsa yangın riski vardır.

5. Çalıştırmadan önce ürünü, yakıt tankını

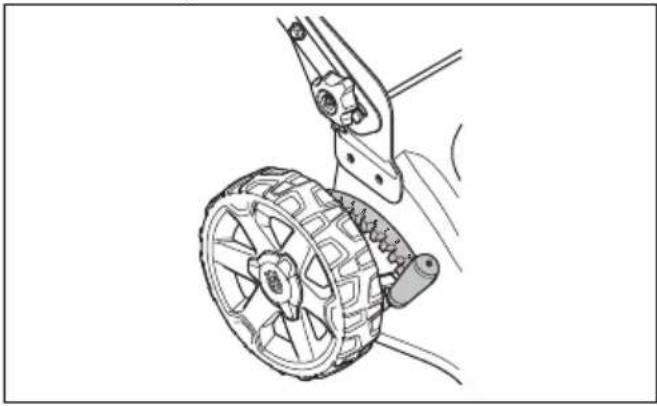

doldurduğunuz konumdan en az 3 m (10 ft) uzağa taşıyın. Kesme yüksekliğini ayarlama

1. Kesme yüksekliğini artırmak için kesme yüksekliği

kolunu arkaya getirin.

2. Kesme yüksekliğini azaltmak için kesme yüksekliği

DİKKAT: Kesme yüksekliğini çok alçakta belirlemeyin. Çimenlik alanın yüzeyi düz değilse bıçaklar yere çarpabilir. Ürünü çalıştırma

1. Ateşleme kablosunun bujiye bağlandığından emin

2. Ürünün arkasında durun.

3. Motor fren kolunu tutma çubuğunun karşısında tutun.

4. Çalıştırma ipinin kolunu sağ elinizle tutun.

5. Çalıştırma ipini bir miktar direnç hissedene kadar

6. Motoru çalıştırmak için kuvvetlice çekin.

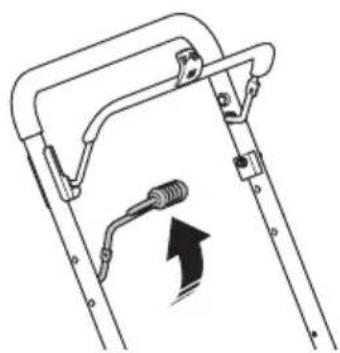

UYARI: Çalıştırma ipini elinize dolamayın. Tekerleklerde tahrikin kullanılması LC 151S & LB 256SP

• Tahrik kolunu gidonun yönünde itin.

• Örneğin bir engele yaklaştığınızda, tahriki devre dışı bırakmak için tahrik kolunu serbest bırakın.

• Ürünü geriye doğru çekmeden önce tahriki devre dışı bırakın ve ürünü yaklaşık 10 cm ileri itin. Tekerleklerde tahrikin kullanılması (LB 251S)

• Tahrik kolunu gidonun yönünde çekin.

• Örneğin bir engele yaklaştığınızda, tahriki devre dışı bırakmak için tahrik kolunu, gidondan uzağa doğru itin. Not: Motor freni kolunu bıraktığınızda tahrik kolu otomatik olarak devre dışı bırakılır.

• Ürünü geriye doğru çekmeden önce, tahriki tamamen devre dışı bırakmak için tahrik kolunu, gidondan uzağa doğru itin ve ürünü yaklaşık 10 cm ileri itin.

1566 - 008 - 24.11.2021Ürünü durdurma

• Yalnızca tahriki durdurmak için tahrik kolunu ((LC 151S, LB 256SP) veya (LB 251S)) serbest bırakın.

• Motoru durdurmak için motor fren kolunu serbest bırakın. Ürünü çim toplama sepetiyle kullanma (LC 151, LC 151S) UYARI: Ürünü çim toplama sepeti takılı olmadan veya arka kapağı kapatmadan kullanmayın. Nesneler fırlayabilir ve operatörün yaralanmasına neden olabilir.

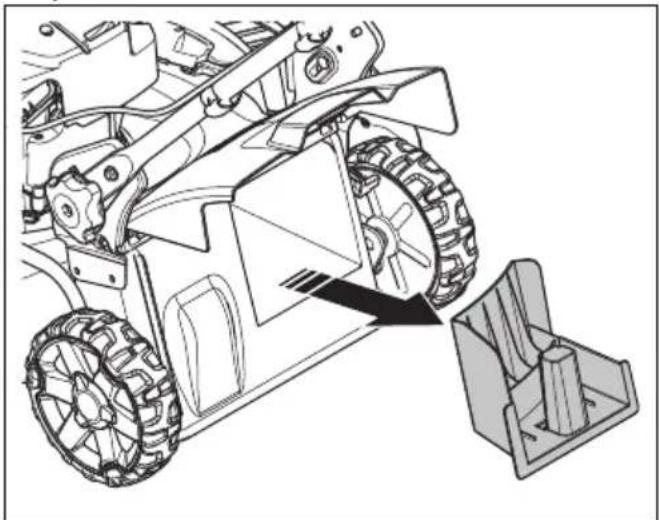

1. Arka kapağı kaldırın ve takılıysa malç tapasını

2. Çim toplama sepetini takma, bkz.

Çim toplama sepetinin takılması (LC 151, LC 151S) sayfada: 521

3. Çim toplama sepetini brakete takın.

4. Arka kapağı serbest bırakın ve çim torbası

çerçevesinin üzerine koyun. Ürünü malç moduna getirme (LC 151, LC 151S) Ürünü malç moduna almadan önce motorun kapalı olduğundan emin olun.

1. Arka kapağı kaldırın ve takılıysa çim toplama

2. Malç tapasını boşaltma kanalının içine yerleştirin.

3. Arka kapağı kapatın ve malç tapasına doğru sıkıca

kapalı olduğundan emin olun. Not: Malç modunun performansını artırmak için bıçağı malç bıçağı aksesuarıyla değiştirin. Bkz. Bıçağı değiştirme sayfada: 526 Ürünü yandan boşaltma moduna getirme

1. Arka kapağı kaldırın ve takılıysa çim torbasını

2. Arka kapağı kapatın ve ürüne doğru sıkıca kapalı

olduğundan emin olun.

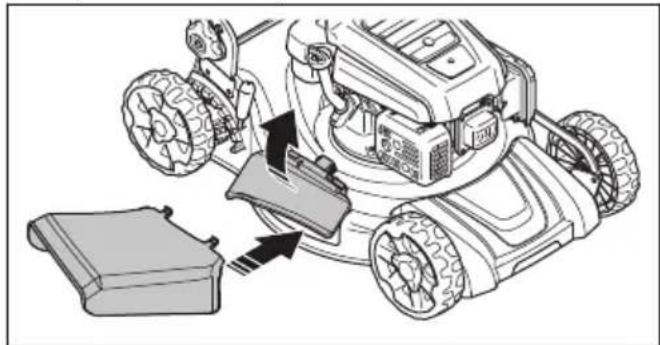

3. Boşaltma kilidini kaldırın.

1566 - 008 - 24.11.2021 5234. Yandan boşaltma kapağını açın ve yandan boşaltma saptırıcısını destek pimlerine takın.

5. Yandan boşaltma kapağını yandan boşaltma

saptırıcısına doğru kapatın. Ürünü çalıştırmadan önce yandan boşaltma saptırıcısının sıkıca yerine oturduğundan emin olun. Not: Yandan boşaltma modunda performansı artırmak için malç tapasını takın. Çim toplama sepetini boşaltma DİKKAT: Aşınmayı önlemek için çim toplama sepetini hareket ettirirken yukarı kaldırın.

1. Çim toplama sepetini çerçeve kolu ile kaldırın.

2. Çim toplama sepetini boşaltırken çerçeve tutma

yerini ve torba tutma yerini kullanın. İyi sonuç alma

• Her zaman keskin bıçak kullanın. Kör bıçak, düzensiz bir sonuç verir ve çimin kesme yüzeyi sarı olur. Ayrıca keskin bıçak kör bıçaktan daha az güç kullanır.

• Çim boyunun ⅓'sinden fazlasını kesmeyin. Çim kesmeye başlarken en yüksek kesme yüksekliğini kullanın. Sonucu inceleyin ve kesme yüksekliğini uygun seviyeye indirin. Çimler çok uzunsa makineyi yavaş kullanın ve gerekirse 2 kere kesin.

• Her seferinde farklı yönlerde keserek çimenlik alanda çizgi oluşmasını önleyin.

• Arka kapağı kaldırın ve çim toplama sepetini sökün.

• Malç tapası ve malç bıçağı takılıysa bunları çıkarın.

• Ürünü çalıştırmadan önce arka kapağı kapatın. Çalışma sırasında kesilen çim arka kapağın alt kısmından boşaltılır.

• Kesme kapağını temiz tutun. Kesme kapağının iç tarafında çim ve kir birikmesi kesme performansını zayıflatabilir. Bkz. Kesme kapağının iç yüzeyini temizleme sayfada: 525

Bakım Giriş UYARI: Bakım yapmadan önce güvenlik bölümünü okuyup anlamanız gerekir. Ürüne uygulanacak tüm servis ve onarım işlemleri için özel eğitim gereklidir. Profesyonel onarım ve servis hizmetlerinin mevcut bulunduğunu garanti etmekteyiz. Yetkili satıcınız servis noktası değilse kendisiyle görüşüp en yakınınızdaki servis noktası hakkında bilgi edinin. Bakım takvimi DİKKAT: Ürünü eğerken hava filtresinin yere dayalı değil, havada olduğundan emin olun. Motor hasarı riski. Bakım aralıkları, ürünün günlük kullanımına göre hesaplanır. Ürün her gün kullanılmazsa aralıklar değişir.

• işaretli bakım işlemleri için bkz. Ürünün üzerindeki güvenlik aletleri sayfada: 518

524 1566 - 008 - 24.11.2021Bakım Günlük Aylık olarak Her mevsim-

Genel inceleme yapma X Yağ seviyesini inceleme X Yağ değişimi (ilk kullanımda 5 saatten sonra, daha sonra her 50 sa- atlik kullanımda bir)

Ürünü temizleme X Kesme donanımını inceleme X Kesme kapağını inceleme * X Motor fren kolunu inceleme * X Susturucuyu inceleme * X Bujiyi kontrol edin. Gerekirse bujiyi temizleyin veya değiştirin X Hava filtresini inceleyin X Hava filtresini temizleyin

Hava filtresini değiştirin X Yakıt sistemini inceleme X Silindirin soğutma kanatlarını temizleme X Kavrama kablosunu (LC 151S, LB 251S, LB 256SP) inceleme ve ayarlama

Şanzıman kapağının (LB 251S) alt kısmını temizleme X Genel denetim yapma

• Ürünün üzerindeki tüm somun ve vidaların doğru şekilde sıkıldığından emin olun. Ürünün dış kısmını temizleme

• Yaprak, çim ve kirleri gidermek için fırça kullanın.

• Motorun üst kısmındaki hava girişinin kapanmadığından emin olun.

• Ürünü temizlemek için yüksek basınçlı yıkayıcı kullanmayın.

• Ürünü temizlemek için su kullanıyorsanız suyu doğrudan motorun üzerine akıtmayın. Kesme kapağının iç yüzeyini temizleme

1. Yakıt tankını boşaltın.

2. Ürünü eğin. Bujinin yukarı doğru baktığından emin

olun. DİKKAT: Ürün hava filtresi alta gelecek şekilde yerleştirilirse motor hasar görebilir.

3. Kesme kapağının iç yüzeyini hortum kullanarak

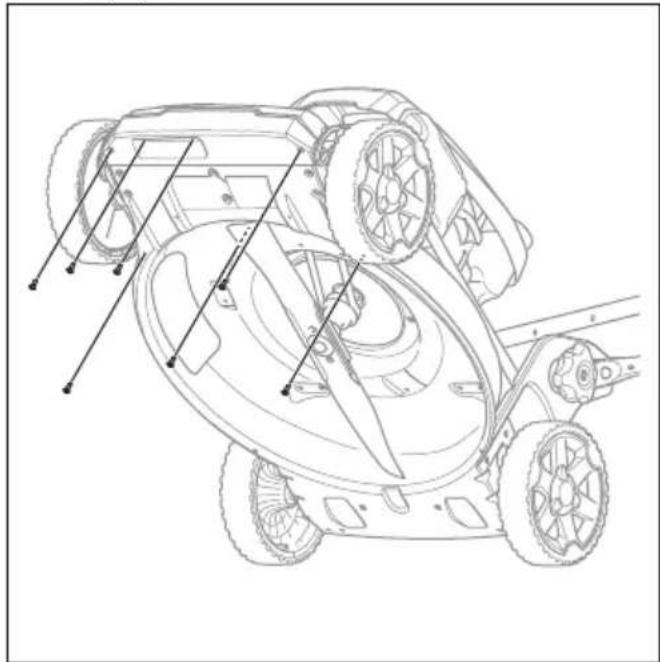

suyla yıkayın. Şanzıman kapağının (LB 251S) alt kısmını temizleme

1. Yakıt tankını boşaltın.

2. Ürünü eğin. Bujinin yukarı doğru baktığından emin

olun. DİKKAT: Ürün hava filtresi alta gelecek şekilde yerleştirilirse motor hasar görebilir.

Ürün ağır yükle veya yüksek ortam sıcaklıklarında kullanılıyorsa motor yağını her 25 saatte bir değiştirin.

Tozlu koşullarda veya havada döküntü varsa daha sık temizleyin. Çok kirliyse hava filtresini değiştirin. 1566 - 008 - 24.11.2021 5253. 7 vidayı çıkarın.

4. Şanzıman kapağını çıkarın.

5. Yüzeyi bir fırçayla temizleyin.

DİKKAT: Şanzıman kapağının altındaki su veya kir şanzımana zarar verebilir.

6. Şanzıman kapağını ve 7 vidayı takın.

Kesme donanımını kontrol etme UYARI: Kazara çalışmayı önlemek için ateşleme kablosunu bujiden ayırın. UYARI: Kesme donanımına bakım yaptığınızda koruyucu eldivenler kullanın. Bıçak çok keskindir ve kolaylıkla kesiklere yol açabilir.

1. Kesme donanımında hasar veya çatlak olup

olmadığını inceleyin. Hasarlı bir kesme donanımını kesinlikle değiştirin.

2. Hasarlı veya kör olup olmadığını anlamak için bıçağa

bakın. Not: Bilendikten sonra bıçağı dengelemek gerekir. Bıçağın bir servis merkezinde bilenmesini, değiştirilmesini ve dengelenmesini sağlayın. Ürünün durmasına neden olan bir engele çarparsanız hasarlı bıçağı değiştirin. Bıçağın bilenip bilenmeyeceğini veya değiştirmek gerekip gerekmediğine servis merkezinin karar vermesini sağlayın. Bıçağı değiştirme

1. Bıçağı ahşap bir blokla kilitleyin.

2. Bıçak cıvatasını ve yaylı rondelayı çıkarın.

4. Bıçak desteğinde ve bıçak cıvatasında hasar olup

olmadığını kontrol edin.

5. Bükülmediğinden emin olmak için motor milini

6. Yeni bıçak taktığınızda bıçağın açılı uçlarını kesme

kapağı yönüne çevirin.

7. Bıçağın, motor milinin orta kısmıyla hizalandığından

8. Bıçağı ahşap bir blokla kilitleyin. Yaylı rondela takıp

cıvatayı ve rondelayı 43 – 47 Nm'lik torkla sıkın.

9. Bıçağı elinizle çekerek döndürün ve serbestçe

döndüğünden emin olun.

1566 - 008 - 24.11.2021UYARI: Ağır hizmet tipi eldiven kullanın. Bıçak çok keskindir ve kolaylıkla kesiklere yol açabilir.

10. Bıçağı test etmek için ürünü çalıştırın. Bıçak doğru

bir şekilde takılmadıysa üründe titreşim olur veya kesme işleminin sonucu başarısızdır. Yağ seviyesini kontrol etme DİKKAT: Yağ seviyesinin çok düşük olması motora zarar verebilir. Ürünü çalıştırmadan önce yağ seviyesini kontrol edin.

1. Ürünü düz bir zemine koyun.

2. Takılı daldırma çubuk ölçekle yağ tankı kapağını

3. Yağ çubuğundaki yağı temizleyin.

4. Yağ seviyesini doğru bir şekilde belirtmesi için

daldırma çubuk ölçeği tamamen yağ tankına sokun.

5. Daldırma çubuk ölçeği çıkarın.

6. Daldırma çubuk ölçekteki yağ seviyesini kontrol edin.

7. Yağ seviyesi düşükse motor yağı doldurun ve yağ

seviyesini tekrar kontrol edin. Motor yağının değiştirilmesi UYARI: Motor yağı, motor durdurulduktan hemen sonra çok sıcaktır. Motor yağını boşaltmadan önce motorun soğumasını bekleyin. Cildinize motor yağı dökülürse sabun ve suyla temizleyin.

1. Ürünü yakıt tankı boşalana kadar çalıştırın.

2. Ateşleme kablosunu bujiden çıkartın.

3. Yağ tankı kapağını çıkarın.

4. Ürünün altına motor yağını alacak bir kap yerleştirin.

5. Yağ tankındaki motor yağını akıtmak için ürünü eğin.

Teknik veriler sayfada: 531 bölümünde tavsiye edilen tip yeni motor yağı doldurun.

7. Yağ seviyesini kontrol edin. Bkz.

Yağ seviyesini kontrol etme sayfada: 527

Bujinin kontrol edilmesi DİKKAT: Daima önerilen tipte buji kullanın. Yanlış buji türü ürüne zarar verebilir.

• Motor gücü düşükse, çalıştırılması kolay değilse veya rölantide düzgün bir şekilde çalışmıyorsa bujiyi kontrol edin.

• Buji elektrotlarında istenmeyen nesne riskini azaltmak için şu talimatlara uyun: a) Rölanti hızının doğru ayarlandığından emin olun. b) Yakıt karışımının doğru olduğundan emin olun. c) Hava filtresinin temiz olduğundan emin olun.

• Buji kirliyse temizleyin ve elektrot boşluğunun doğru olduğundan emin olun, bkz. Teknik veriler sayfada:

• Gerekirse bujiyi değiştirin. Hava filtresi Kirlenmiş hava filtresi, motorun zarar görmesine veya düzgün çalışmamasına neden olabilir. Tozlu ortamlarda hava filtresi üzerinde daha sık bakım yapın. Hava filtresinin ne zaman değiştirileceği hakkında bilgi için bkz. Bakım sayfada: 524

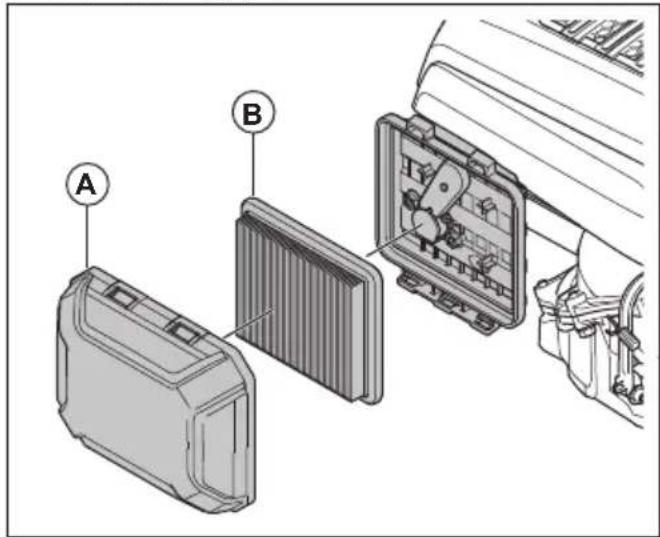

Not: Hasar görmüş hava filtrelerini daima değiştirin. Hava filtresini çıkarma ve takma UYARI: Koruyucu eldivenler kullanın.

1. Hava filtresi kapağının üzerindeki klipslere bastırın.

2. Hava filtresi kapağını (A) motordan dikkatlice çıkarın.

1566 - 008 - 24.11.2021 5273. Hava filtresini (B) çıkarın.

4. Hava filtresinde hasar olup olmadığını kontrol edin.

Hasar görmüş hava filtrelerini değiştirin.

5. Hava filtresini temizleyin ve kontrol edin. Bkz.

Hava filtresinin temizlenmesi sayfada: 528

6. Ters sırayla takın.

Hava filtresinin temizlenmesi Kirlenmiş hava filtresi, motorun zarar görmesine veya düzgün çalışmamasına neden olabilir. Tozlu ortamlarda hava temizleyici üzerinde daha sık bakım yapın. Hava filtresinin ne zaman değiştirileceği hakkında bilgi için bkz. Bakım sayfada: 524

1. Hava filtresi kapağını ve filtreyi çıkarın.

2. Düz bir zemine doğru vurarak filtreyi temizleyin.

Filtreyi temizlemek için petrol kökenli solventler, gaz yağı veya basınçlı hava kullanmayın. Not: Uzun süredir kullanılan hava filtreleri tam anlamıyla temizlenemez. Hava filtresini düzenli aralıklarla değiştirin. Hasarlı hava filtreleri mutlaka değiştirilmelidir.

3. Hava filtresini takarken filtrenin filtre tutucusuna

tamamen sabitlendiğinden emin olun. Yandan boşaltma saptırıcısını kontrol etme Yandan boşaltma saptırıcısı, ürünün yandan boşaltma ağzına takılıdır. Saptırıcı, nesnelerin operatörün biçme konumuna doğru fırlama riskini azaltır.

1. Yandan boşaltma saptırıcısının zarar görmemiş

olduğundan emin olun.

2. Yandan boşaltma saptırıcısını kontrol edin. Çatlak

veya kapağı iterek kapatan yayların kırık olması gibi kusurlar bulunmadığından emin olun.

3. Hasarlıysa yandan boşaltma saptırıcısını veya

yayları değiştirin. Yakıt sistemini kontrol etme

• Hasar olmadığından emin olmak için yakıt tankı kapağını ve yakıt tankı kapağının contasını inceleyin.

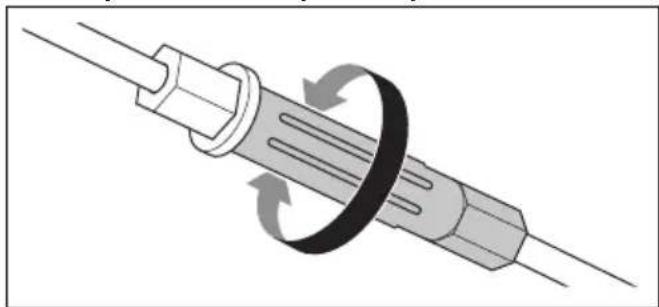

• Sızıntı olmadığından emin olmak için yakıt hortumunu inceleyin. Yakıt hortumu hasarlıysa bir servis noktasında değiştirilmesini sağlayın. Kavrama kablosunu ayarlama (LC 151S, LB 251S, LB 256SP) Aşağıdaki durumlarda kavrama kablosunun uzunluğunun azaltılması gerekir:

• Tahrik kolunu veya hız kontrol kolunu çektiğinizde tekerleklerin tahriki devreye girmezse.

• Tekerleklerin tahriki devredeyken ürün yavaş hareket ederse. Aşağıdaki durumlarda kavrama kablosu uzunluğunun artırılması gerekir:

• Tekerleklerin tahriki devrede değilken ürün hareket ederse.

• Kavrama kablosunu ayarlayın. a) Kavrama kablosunun uzunluğunu azaltmak için ayar vidasını saat yönünün tersine çevirin. b) Kavrama kablosunun uzunluğunu artırmak için ayar vidasını saat yönünde çevirin. Üründeki tahrik, ayarlamadan sonra da yetersiz kalmaya devam ederse servis bayinizle görüşün

1566 - 008 - 24.11.2021Motor sorunlarını giderme Sorun Olası neden Çözüm Motor çalışmıyor. Ateşleme kablosu doğru bir şekilde bağ- lanmamıştır. Ateşleme kablosunu bujiye bağlayın. Yakıt tankı boştur. Yakıt tankını doğru tipte yakıtla doldurun. Yakıt eskidir. Yakıt tankını ve karbüratörü boşaltın. Ye- ni benzin doldurun. Karbüratör veya yakıt hattında kir vardır. Karbüratörü ve/veya yakıt hattını temiz- leyin. Buji arızalıdır. Elektrot boşluğunu ayarlayın, bujiyi te- mizleyin veya değiştirin. Bujinin üstünde yakıt var. Bujiyi temizleyin. Motor durmuyor. Durma mekanizması arızalı. Ateşleme kablosunu bujiden ayırın. Yet- kili bir servis noktasında ürünü tamir etti- rin. Motor sorunlu şekilde çalışı- yor. Ateşleme kablosu doğru bir şekilde bağ- lanmamıştır. Ateşleme kablosunu bujiye bağlayın. Yakıt hattında kir vardır veya yakıt eski- miştir. Yakıt hattını temizleyin. Yakıt tankını doğru türde yeni bir yakıtla doldurun. Yakıt tankı kapağı tıkanmıştır. Yakıt tankı kapağını temizleyin. Yakıt sisteminde su veya kir vardır. Yakıt tankını boşaltın. Yakıt tankını doğ- ru türde yeni bir yakıtla doldurun. Hava filtresi kirlidir. Hava filtresini temizleyin. Karbüratörün ayarlanması gerekir. Servis bayisinde karbüratörü ayarlatın. Motor çok ısınıyor. Motor yağ seviyesi çok düşüktür. Motor yağını doldurun. Hava akışı yeterli değil. Hava filtresini ve hava filtresi yuvasını te- mizleyin. Karbüratörün ayarlanması gerekir. Servis bayisinde karbüratörü ayarlatın. Yüksek hızda çalışırken mo- torda tekleme var. Bujideki elektrot boşluğu çok küçüktür. Elektrot boşluğunu ayarlayın. Normal yük sırasında motor- dan olağan dışı sesler geliyor. Yanlış benzin tipi. Yakıt tankını ve karbüratörü boşaltın. Ye- ni benzin doldurun. Bkz. Yakıt doldurma sayfada: 521 . Sorun devam ederse yerel servis bayinize başvurun. Motor, rölantide düzgün çalış- mıyor. Buji kirlidir, arızalıdır veya elektrot boşlu- ğu çok geniştir. Elektrot boşluğunu ayarlayın veya bujiyi değiştirin. Karbüratörün ayarlanması gerekir. Karbüratörü ayarlayın. Hava filtresi kirlidir. Hava filtresini temizleyin. 1566 - 008 - 24.11.2021 529Taşıma, depolama ve atma Taşıma ve saklama

• Ürün ile yakıtı taşımak ve saklamak için sızıntı veya duman olmadığından emin olun. Örneğin, elektrikli cihazlardan veya kazanlardan kaynaklanan kıvılcım veya açık alevler yangın çıkarabilir.

• Yakıtı taşımak ve saklamak için her zaman onaylı kaplar kullanın.

• Ürünü uzun bir süre için saklama yerine koymadan önce yakıt tankını boşaltın. Yakıtı uygun bir çöp atma merkezinde bertaraf edin

• Hasar veya kaza olmasını önlemek için taşıma sırasında ürünü güvenli bir şekilde bağlayın.

• Çocukların veya yetkili olmayan kişilerin erişmesini önlemek için ürünü kilitli bir alanda tutun.

• Ürünü kuru ve donmayan bir yerde tutun. Atma

• Yerel geri dönüşüm gerekliliklerine ve geçerli düzenlemelere uyun.

• Motor yağı veya yakıt gibi kimyasalları servis merkezinde veya uygun bir atık noktasında atın.

• Ürün artık kullanılmıyorsa ürünü Husqvarna bayisine gönderin veya geri dönüşüm noktasında atın. 530 1566 - 008 - 24.11.2021Teknik veriler Teknik veriler LC 151 LC 151S LB 251S LB 256SP Motor Marka Husqvarna Husqvarna Husqvarna Husqvarna Motor tipi Tek silindirli, 4 Zamanlı, Basınçlı Havayla Soğut- ma, OHV Tek silindirli, 4 Zamanlı, Basınçlı Havayla Soğut- ma, OHV Tek silindirli, 4 Zamanlı, Basınçlı Havayla Soğut- ma, OHV Tek silindirli, 4 Zamanlı, Basınçlı Havayla Soğut- ma, OHV Hacim, cm

Hız, rpm 2800 2800 2800 2800 Nominal motor çıkış gücü, kW

Elektrot boşluğu, mm 0,7–0,8 0,7–0,8 0,7–0,8 0,7–0,8 Yakıt ve yağlama sistemi Motor yağlama türü Sıçrama Sıçrama Sıçrama Sıçrama Yakıt deposu kapasitesi, litre 1,0 1,0 1,0 1,0 Yağ tankı kapasitesi, litre 0,5 0,5 0,5 0,5 Motor yağı

Ağırlık Boş tanklarla birlikte, kg 31,1 32,6 32,0 33,1 Gürültü yayma

Ses gücü düzeyi, ölçülen, dB(A) 97 97 95 98 Ses gücü seviyesi, garantili, L

Operatörün kulağındaki ses basıncı düzeyi, dB(A)

Motor için gösterilen güç derecesi SAE J1349/ISO1585 standardına göre ölçülen motor modeli için tipik bir üretim motorunun (belirlenmiş dev/dk'da) ortalama net güç çıkışıdır. Seri üretim motorları bu değerden farklı olabilir. Ürünün son haline takılan motorun gerçek güç çıkışı çalışma hızına, çevre koşullarına ve diğer değer- lere bağlıdır.

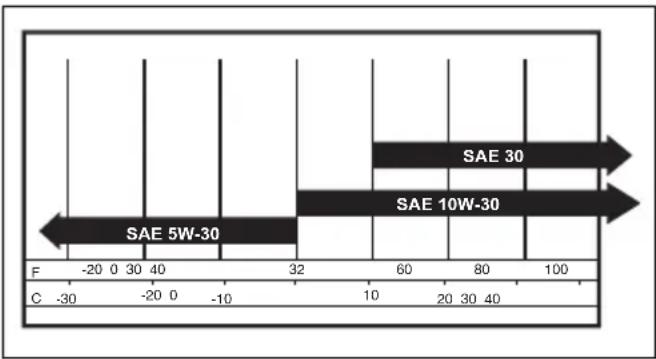

SAE-30 yağ, 5°C'nin altındaki sıcaklıklarda kullanılırsa motoru yeterince yağlamama riski vardır. Bu, motora zarar verebilir. Düşük sıcaklıklara yönelik doğru yağ için bkz. Motor yağının değiştirilmesi sayfada: 527

2000/14/AT sayılı AT direktifi uyarınca ses gücü (L

) olarak çevrede ölçülen gürültü yayma seviyesi.

Ses basıncı düzeyi için bildirilen verilerdeki tipik istatistik dağılım (standart sapma) 1,2 dB(A) şeklindedir. 1566 - 008 - 24.11.2021 531LC 151 LC 151S LB 251S LB 256SP Titreşim düzeyleri

Gidondaki titreşim, m/sn

8,5 8,5 4,7 7,5 Kesme donanımı Kesme yüksekliği, mm 25-75 25-75 25-75 25-75 Kesim genişliği, mm 510 510 510 560 Kesim sistemi Toplama / BioC- lip

/ Yandan bo- şaltma Toplama / BioC- lip

/ Yan- dan boşaltma Bıçak - standart Toplama

Titreşim düzeyi için bildirilen verilerin tipik istatistik dağılımı (standart sapması) 0,2 m/sn

şeklindedir. 532 1566 - 008 - 24.11.2021AT Uyumluluk Bildirimi AT Uyumluluk Bildirimi Husqvarna AB, SE-561 82 Huskvarna, İsveç, tel.: [phone], 2020 yılı ve sonrası seri numaralı Husqvarna LC 151, LC 151S, LB 251S, LB 256SP çim biçme makinesinin KONSEY DİREKTİFİ gereksinimleriyle uyumlu olduğunu beyan eder:

• 8 Haziran 2011 tarihli ve 2011/65/AB sayılı "belirli tehlikeli maddelerin kullanımının kısıtlanmasına" ilişkin direktif

• 17 Mayıs 2006 tarihli ve 2006/42/AT sayılı "makinelerle ilgili" direktif

• 26 Şubat 2014 tarihli ve 2014/30/AB sayılı "elektromanyetik uyumlulukla ilgili" direktif

• 8 Mayıs 2000 tarihli ve 2000/14/AT sayılı "çevredeki gürültü emisyonları ile ilgili" direktif Gürültü emisyonlarıyla ilgili bilgi için Teknik veriler bölümüne bakın. Aşağıdaki standartlar uygulanmıştır: EN ISO 5395-1:2013, EN ISO 5395-1:2013/A1, EN ISO 5395-2:2013, EN ISO 5395-2:2013/A1:2016, EN ISO
