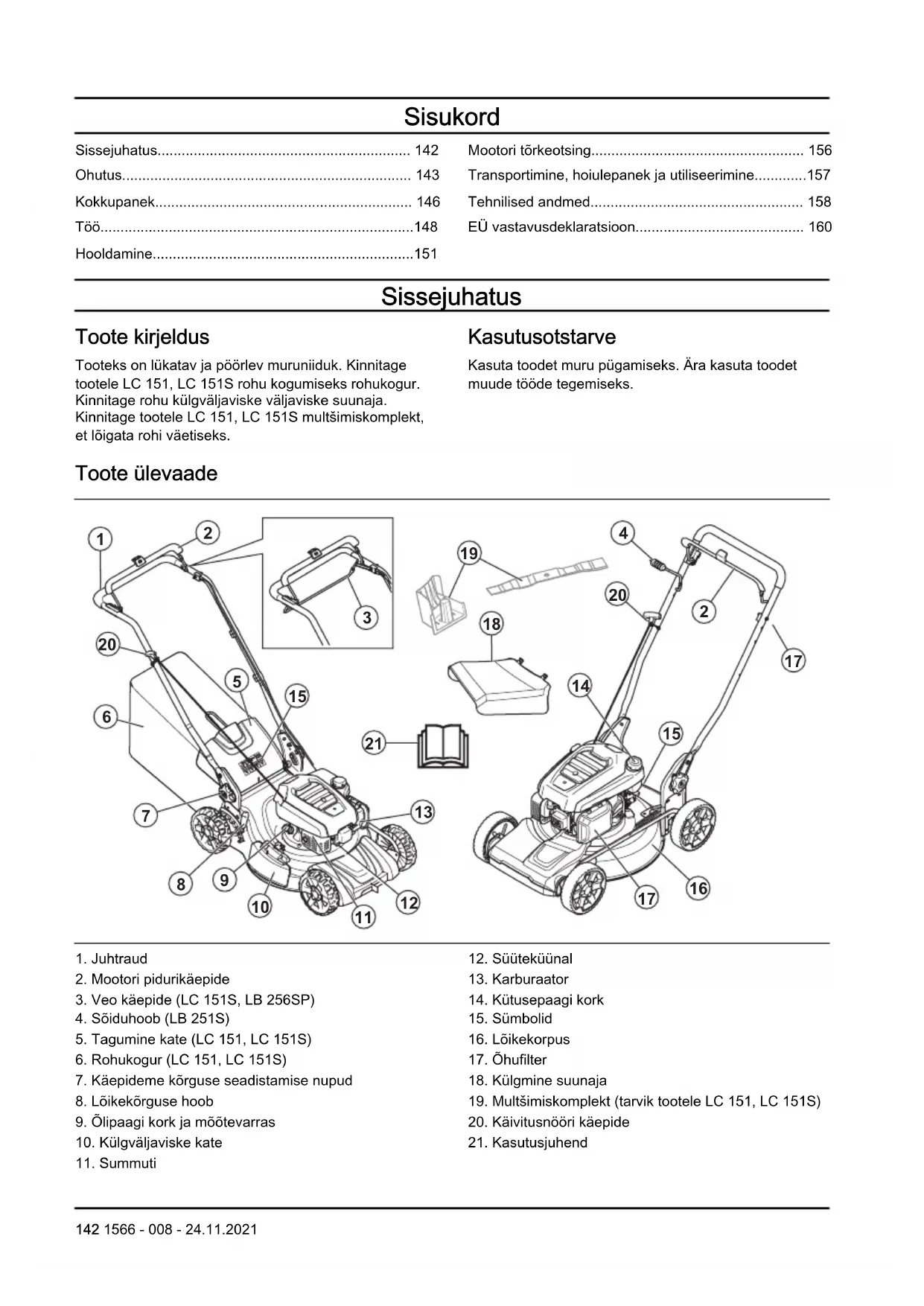

KASUTUSJUHEND LC 151S HUSQVARNA

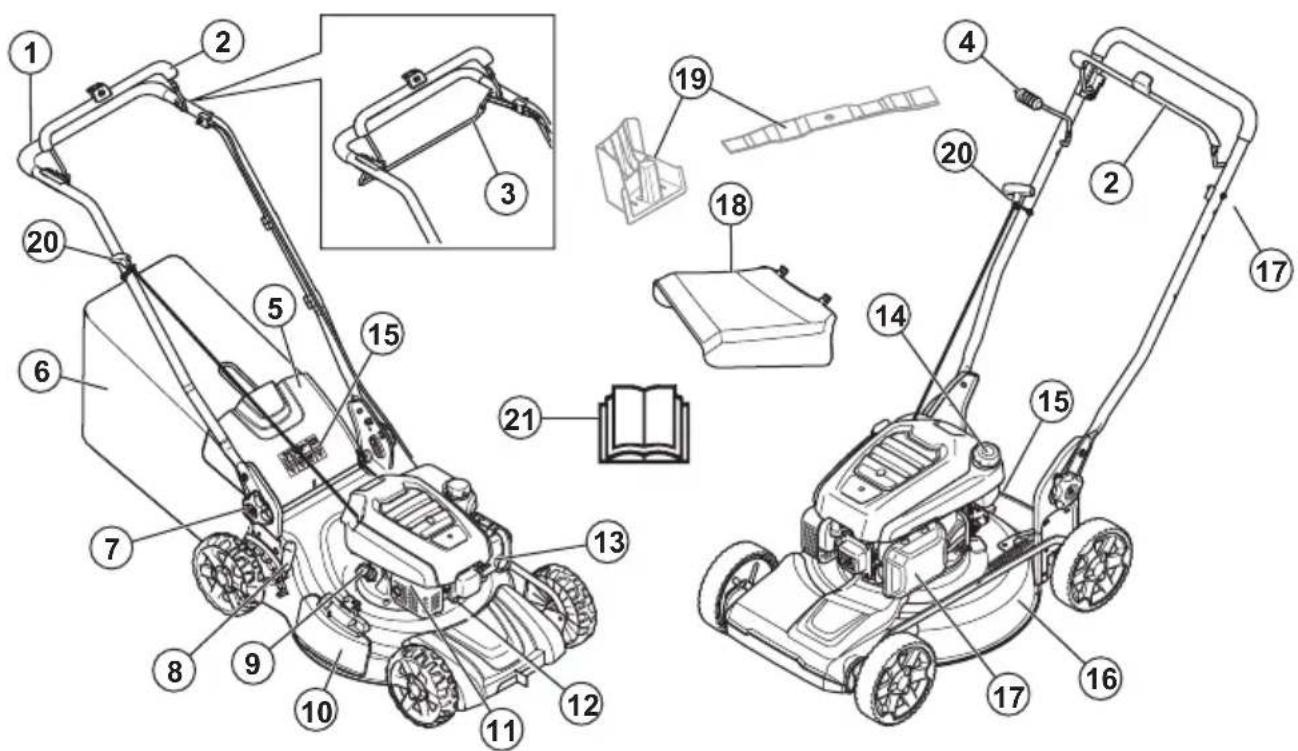

4. Sõiduhoob (LB 251S)

7. Käepideme kõrguse seadistamise nupud

8. Lõikekõrguse hoob

9. Õlipaagi kork ja mõõtevarras

10. Külgväljaviske kate

14. Kütusepaagi kork

18. Külgmine suunaja

19. Multšimiskomplekt (tarvik tootele LC 151, LC 151S)

20. Käivitusnööri käepide

142 1566 - 008 - 24.11.2021Sümbolid tootel HOIATUS! Ole ettevaatlik ja kasuta toodet õigesti. Toode võib põhjustada kasutaja või kõrvaliste isikute ohtliku kehavigastuse või surma. Enne seadme kasutamist loe kasutusjuhend põhjalikult läbi, et kõik juhised oleksid täiesti arusaadavad. Olge ettevaatlik - lenduvad esemed ning tagasipõrkumise oht. Teised inimesed ja loomad peavad viibima tööalast ohutus kauguses. Hoiatus! Hoidke käed ja jalad pöörlevast terast eemal. Hoiatus! Hoidke käed ja jalad pöörlevatest osadest eemal. Enne seadme remontimist või hooldamist seisake mootor ja eemaldage süütejuhe. See toode vastab kehtivatele EÜ direktiividele. Ümbritsevasse keskkonda leviv müra vastavalt Euroopa Ühenduse direktiivile. Seadme müratase on ära toodud tehniliste andmete peatükis ja etiketil. Tuleoht. Ärge hingake sisse heitgaase. Mootori heitgaasid sisaldavad vingugaasi: lõhnatut, mürgist ja väga ohtlikku gaasi. Ärge käivitage mootorit siseruumis ega suletud alal. Kuum pind. Enne toote käivitamist täida mootor õliga. Märkus: Seadmel toodud ülejäänud sümbolid/ tähised viitavad teatud kommertsvaldkondade sertifitseerimisnõuetele. Tootevastutus Tootevastutusseaduste alusel ei vastuta me tootest tingitud kahjustuste eest, kui:

• toodet on valesti parandatud;

• toote parandamisel on kasutatud osi, mis ei ole tootja poolt valmistatud või heaks kiidetud;

• tootel on kasutatud tarvikut, mis ei ole tootja poolt valmistatud või heaks kiidetud;

• toodet ei ole parandatud volitatud hoolduskeskuses või volitatud isiku poolt. Euro V heitmed HOIATUS: Mootori igasugune modifitseerimine, muutmine või rikkumine tühistab toote EL-i tüübikinnituse. Ohutus Ohutuse määratlused Mõistetega „hoiatus”, „ettevaatust” ja „märkus” juhitakse tähelepanu eriti olulistele kohtadele kasutusjuhendis. HOIATUS: Tähistab kasutusjuhendi juhiste eiramise korral kasutaja või kõrvalseisjate kehavigastuse või surmaga lõppeva õnnetuse ohtu. ETTEVAATUST: Tähistab kasutusjuhendi juhiste eiramise korral seadme, muude esemete või läheduses asuvate objektide kahjustamise ohtu. 1566 - 008 - 24.11.2021 143Märkus: Tähistab antud olukorras vajalikku lisateavet. Üldised ohutuseeskirjad HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

• Toode on ohtlik, kui seda kasutada valesti või ettevaatamatult. Ohutuseeskirjade eiramine võib põhjustada kehavigastuse või surma.

• Seade tekitab töötades elektromagnetvälja. Teatud tingimustel võib väli häirida aktiivsete või passiivsete meditsiiniliste implantaatide tööd. Raskete või surmaga lõppevate kehavigastuste ohu vähendamiseks soovitame meditsiinilisi implantaate kasutavatel inimestel pidada enne selle seadme kasutamist nõu oma arsti ja implantaadi valmistajaga.

• Olge alati ettevaatlik ja kasutage tervet mõistust. Kui te pole kindel, kuidas toodet eriolukorras kasutada, lõpetage töö ja pidage enne jätkamist nõu Husqvarna edasimüüjaga.

• Arvestage, et teiste isikute ja nende varaga seotud õnnetuste korral kannab vastutust seadme kasutaja.

• Hoidke toode puhas. Veenduge, et märgid ja tähised oleksid selgelt loetavad.

• Ärge lubage kellelgi toodet kasutada enne, kui ta on lugenud kasutusjuhendit ja selle sisu endale selgeks teinud.

• Ärge lubage lastel seadet käsitseda.

• Hoidke lapsed tööalast eemal. Vastutusvõimeline täiskasvanu peab kogu aeg kasutaja juures viibima.

• Ärge lubage kasutusjuhistega mitte tutvunud isikul toodet käsitseda.

• Kui toodet kasutab piiratud füüsiliste või vaimsete võimetega isik, peab ta olema kogu aeg järelevalve all. Vastutusvõimeline täiskasvanu peab kogu aeg kasutaja juures viibima.

• Ärge kasutage toodet, kui olete väsinud, haige või tarvitanud alkoholi, narkootikume või ravimeid. Sellel on negatiivne mõju teie nägemisele, tähelepanuvõimele, liikumisele ja otsustamisvõimele.

• Ärge kasutage toodet, kui see on kahjustatud.

• Ärge muutke toodet ega kasutage seda, kui keegi teine võib olla seda muutnud.

• Ära muuda mootori kiiruse regulaatori seadistust. Tööala ohutus HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

• Enne toote kasutamist eemaldage tööalalt oksad ja kivid.

• Lõikeosaga kokku puutuvad esemed võivad õhku paiskuda ning inimesi vigastada ja esemeid kahjustada. Juuresolijad ja loomad peavad viibima tootest ohutus kauguses.

• Ärge kasutage toodet halva ilmaga, näiteks udu, vihma, tugeva tuule, tugeva pakase ja pikseohu korral. Toote kasutamine halva ilma ning niiskete ja märgade tingimuste korral on väsitav. Halb ilm võib põhjustada ohtlikke tingimusi (nt libedaid pindu).

• Suhtuge tähelepanelikult inimestesse, esemetesse ja olukordadesse, mis võivad takistada toote ohutut kasutamist.

• Olge ettevaatlik takistuste (nt juurte, kivide, oksade, aukude ja kraavide) suhtes. Kõrge rohi võib peita takistusi.

• Muru niitmine kallakutel võib olla ohtlik. Ärge kasutage toodet alal, mille kalle ületab 15°.

• Kasutage toodet kallakul risti liikudes. Ärge liikuge üles ja alla.

• Olge ettevaatlik varjatud nurkade ja vaatevälja varjavate esemete läheduses. Tööohutus HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

• Kasutage seda toodet ainult muru niitmiseks. Muude toimingute tegemiseks toodet kasutada ei tohi.

• Kasutage isikukaitsevahendeid. Vt jaotist Isikukaitsevahendid lk 145

• Ärge käivitage mootorit suletud ruumis ega tuleohtlike materjalide lähedal. Mootori heitgaasid on kuumad ja võivad sisaldada sädemeid, mis võivad tekitada tulekahju.

• Ärge kasutage toodet enne, kui lõiketera ja katted on õigesti kinnitatud. Valesti kinnitatud lõiketera võib lahti tulla ja inimesi vigastada.

• Veenduge, et lõiketera ei puutuks kokku esemetega (nt kivide ja juurtega). See võib lõiketera kahjustada ja põhjustada mootori võlli väändumist. Paindega telg põhjustab tugevat vibratsiooni ja suurt lõiketera lahtitulemise ohtu.

• Kui lõiketera puutub kokku mõne esemega või esineb vibratsioon, peatage toode viivitamatult. Lahutage süüteküünla süütejuhe. Kontrollige toodet kahjustuste suhtes. Parandage kahjustused või laske toodet remontida volitatud hooldustöökojas.

• Kui mootor töötab, ärge kinnitage mootori pidurikäepidet käepidemele jäädavalt.

• Asetage toode stabiilsele ja tasasele pinnale ning käivitage see. Veenduge, et lõiketera ei puutuks vastu maad ega muid esemeid.

• Olge toote kasutamisel alati toote taga.

1566 - 008 - 24.11.2021• Toote kasutamisel hoidke mõlema käega käepidemest ja kõik toote rattad maas. Hoidke käed ja jalad liikuvatest teradest eemal.

• Kui mootor on käivitatud, ärge kallutage toodet.

• Olge toote tagasisuunas tõmbamisel ettevaatlik.

• Kui mootor on käivitatud, ärge tõstke toodet. Kui teil on vaja toodet tõsta, seisake esmalt mootor ja lahutage süütejuhe süüteküünlast.

• Ärge kõndige toote kasutamise ajal tagurpidi.

• Seisake mootor, kui liigute alal, kus pole muru, näiteks kruusast, kivist ja asfaldist teedel.

• Ärge lükake toodet joostes, kui mootor on käivitatud. Toote kasutamise ajal kõndige.

• Enne lõikamiskõrguse muutmist seisake mootor. Ärge tehke seadistusi, kui mootor töötab.

• Ärge laske toodet silmist, kui mootor töötab. Seisake mootor ja veenduge, et lõikeosa ei pöörleks. Ohutusjuhised kasutamisel Isikukaitsevahendid HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

• Isikukaitsevarustus ei välista täielikult kehavigastuste ohtu, kuid vähendab õnnetusjuhtumi korral kehavigastuse raskusastet. Õige varustuse valimiseks pöörduge edasimüüja poole.

• Kui müratase ületab 85 dB, kandke kuulmiskaitseid.

• Kandke vastupidavaid saapaid või jalatseid, mis on libisemiskindlad. Ärge kandke avatud jalatseid ega olge paljajalu.

• Kandke tugevaid pikki pükse.

• Vajaduse korral kandke kaitsekindaid, näiteks lõikeosa kinnitades, kontrollides või puhastades. Toote ohutusseadised HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

• Ärge kunagi kasutage seadet, kui selle ohutusseadised on defektsed.

• Kontrollige ohutusseadiseid regulaarselt. Kui ohutusseadised on defektsed, pöörduge Husqvarna hooldustöökotta. Lõikeosa katte kontrollimine Lõikeosa kate vähendab toote vibratsiooni ja lõiketerast tingitud vigastuste ohtu.

• Kontrollige lõikeosa kahjustuste (nt pragude) suhtes. Mootori pidurikäepide kontrollimine Mootori pidurikäepideme abil saab mootori seisata. Mootori pidurikäepideme vabastamisel mootor seiskub.

• Käivitage mootor ja vabastage seejärel mootori pidurikäepide. Kui mootor kolme sekundi jooksul ei seisku, laste mootorpidurit reguleerida Husqvarna volitatud hooldustöökojas. Tagumise katte kontrollimine Tagumine deflektor vähendab esemete kasutaja suunas paiskumise ohtu.

• Purunenud vedrud ja kahjustatud osad tuleb välja vahetada.

• Veenduge, et tagumine kate liiguks hingedel sujuvalt. Summuti Summuti ülesandeks on hoida müratase võimalikult madalal ja suunata mootori heitgaasid kasutajast eemale. Ärge kasutage seadet, kui summuti puudub või on kahjustatud. Kahjustatud summuti tõstab mürataset ja suurendab tulekahju ohtu. HOIATUS: Seadme töötamise ajal ja vahetult pärast töötamist ning mootori tühikäigul töötamise ajal on summuti väga kuum. Tulekahju vältimiseks olge tuleohtlike materjalide ja/või aurude läheduses väga ettevaatlik. Summuti kontrollimine

• Kontrollige summutit regulaarselt ning veenduge, et see oleks õigesti kinnitatud ja kahjustamata. Ohutusnõuded kütuse käsitsemisel HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

• Ärge käivitage toodet, kui toote pinnale on sattunud kütust või mootoriõli. Eemaldage kütus/õli toote pinnalt ja laske tootel kuivada.

• Kui kütus satub rõivastele, siis vahetage kohe riideid.

• Vältige kütuse sattumist nahale, see võib põhjustada kehavigastusi. Kui kütus satub kehale, puhastage piirkond seebi ja veega.

• Ärge käivitage toodet, kui mootor lekib. Kontrollige regulaarselt mootori lekkekindlust. 1566 - 008 - 24.11.2021 145• Olge kütuse käsitsemisel ettevaatlik. Kütus on tuleohtlik ja kütuse aurud on plahvatusohtlikud ning võivad põhjustada kehavigastusi või surma.

• Ärge hingake sisse kütuseaure, see võib põhjustada kehavigastuse. Tagage piisav õhuvahetus.

• Ärge suitsetage kütuse ega mootori läheduses.

• Ärge asetage kuumi esemeid kütuse ega mootori lähedusse.

• Ärge tankige kütust, kui mootor töötab.

• Enne tankimise alustamist veenduge, et mootor oleks külm.

• Enne tankimise alustamist avage aeglaselt kütusepaagi kork ja laske survel alaneda.

• Ärge tankige mootorit siseruumis. Ebapiisav õhuvahetus võib põhjustada lämbumisest või vingugaasimürgistusest tingitud kehavigastuse või surma.

• Pingutage kütusepaagi korki korralikult. Pingutamata kütusepaagi kork põhjustab tuleohtu.

• Enne käivitamist viige toode vähemalt 3 m kaugusele kohast, kus toimus kütusepaagi täitmine.

• Ärge täitke kütusepaaki täielikult. Soojuse mõjul kütus paisub. Jätke kütusepaagi ülaserva vaba ruumi. Ohutusjuhised hooldamisel HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

• Mootori heitgaasid sisaldavad vingugaasi: lõhnatut, mürgist ja väga ohtlikku gaasi. Ärge käivitage mootorit siseruumis ega suletud alal.

• Enne toote hooldamist seisake mootor ja eemaldage süüteküünla süütejuhe.

• Lõikeosa hooldamisel kandke kaitsekindaid. Lõiketera on väga terav ja võib kergesti põhjustada lõikevigastusi.

• Tootja heakskiiduta tarvikud ja muudatused toote juurest võivad põhjustada tõsiseid kehavigastusi või surma. Ärge muutke toodet. Kasutage tootja heakskiidetud tarvikuid.

• Kui toodet regulaarselt ja õigesti ei hooldata, suureneb oht, et toode saab kahjustada ja võib kedagi vigastada.

• Hooldage toodet ainult selle kasutusjuhendi järgi. Muid hooldustöid tuleb lasta teha Husqvarna heakskiiduga hooldustöökojas.

• Laske toodet regulaarselt hooldada Husqvarna heakskiiduga hooldustöökojas.

• Asendage kahjustatud, kulunud ja katkised osad. Kokkupanek Sissejuhatus HOIATUS: Enne seadme kokkupanemist lugege põhjalikult läbi ohutust puudutav jaotis. HOIATUS: Enne seadme kokkupanemist eemaldage süüteküünala juhe süüteküünla küljest. Käepideme kokkupanek

1. Lükka kruvi (A) läbi käepideme (B), plastseibi (C) ja

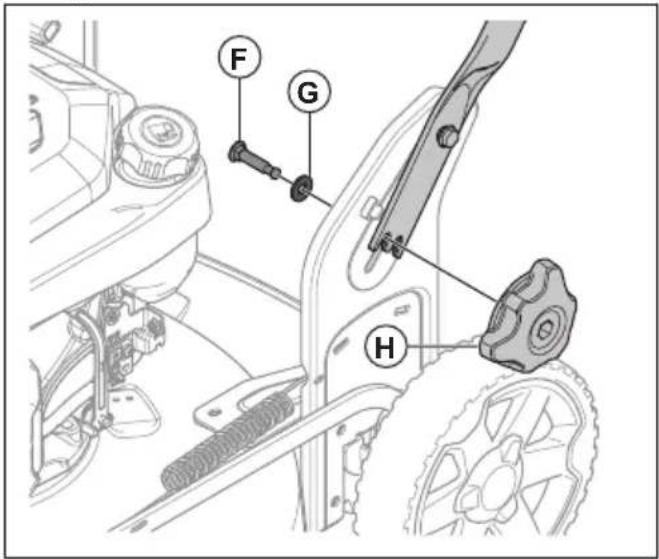

146 1566 - 008 - 24.11.20213. Lükka kruvi (F) läbi seibi (G) ja käepideme tugikronsteini.

4. Keera nupp (H) täiesti kinni.

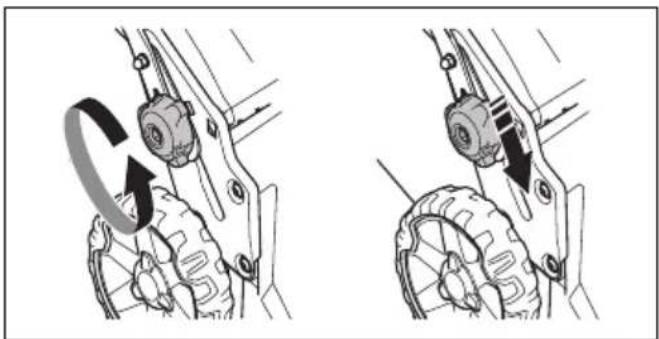

Käepideme reguleerimine

1. Keerake alumised hoovad lahti.

2. Liigutage nupud toote vasakul ja paremal küljel

olevatesse soonetesse.

3. Reguleerige käepideme kõrgus ühte kahest

võimalikust asendist.

4. Liigutage nuppusid üles käepideme suunas, kuni

need peatuvad ja kostub klõpsatus.

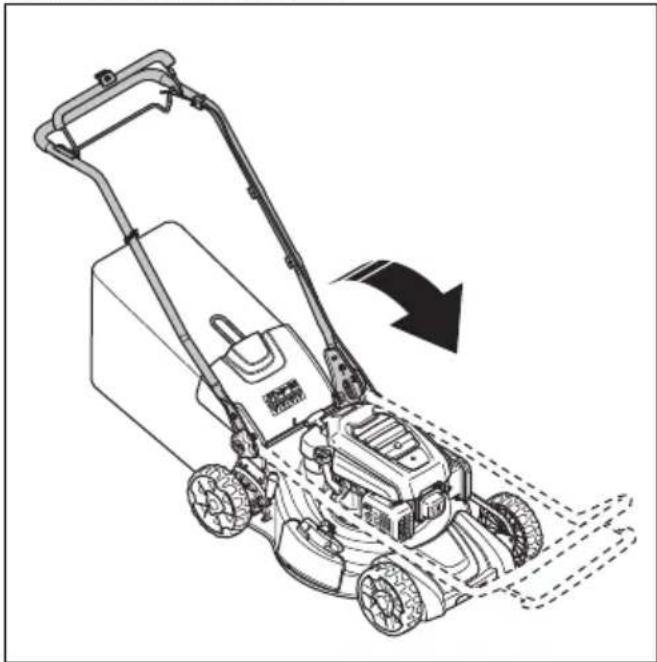

1. Keerake alumised hoovad lahti.

2. Liigutage nupud toote vasakul ja paremal küljel

olevatesse soonetesse.

3. Keerake käepide ettepoole.

Toote seadmine tööasendisse

1. Pöörake käepide püstasendisse.

1566 - 008 - 24.11.2021 1472. Liigutage nuppusid üles käepideme suunas, kuni need peatuvad ja kostub klõpsatus.

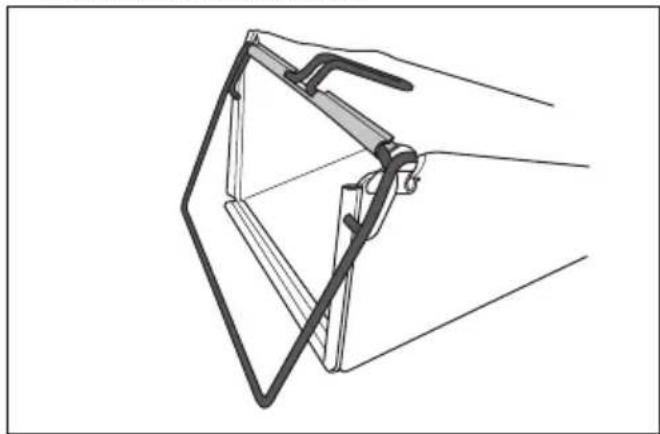

1. Kinnitage rohukoguri raam rohukoti külge nii, et koti

jäik osa jääb põhja. Veenduge, et raami käepide oleks koti ülaservast eemal.

2. Kinnitage rohukott klambritega raami külge.

Töö Sissejuhatus HOIATUS: Enne seadme kasutamist lugege põhjalikult läbi ohutust puudutav jaotis. Husqvarna Connect Husqvarna Connect on mobiilsideseadmetele mõeldud tasuta rakendus. Rakendus Husqvarna Connect annab teie Husqvarna tootele lisafunktsionaalsuse:

• Täiendav tooteteave.

• Toote osade ja hoolduse alane teave ja abi. Toote Husqvarna Connect kasutamise alustamine

3. Toote ühendamiseks ja registreerimiseks järgige

Husqvarna Connect rakenduse juhiseid. Enne toote kasutamist

1. Lugege kasutusjuhend põhjalikult läbi, et kõik

juhised oleksid täiesti arusaadavad.

2. Veenduge, et lõikeosa oleks õigesti kinnitatud ja

reguleeritud. Vt jaotist Lõikeosa kontrollimine lk 153

3. Täitke kütusepaak. Vt jaotist

4. Täitke õlipaak ja kontrollide õlitaset. Vt jaotist

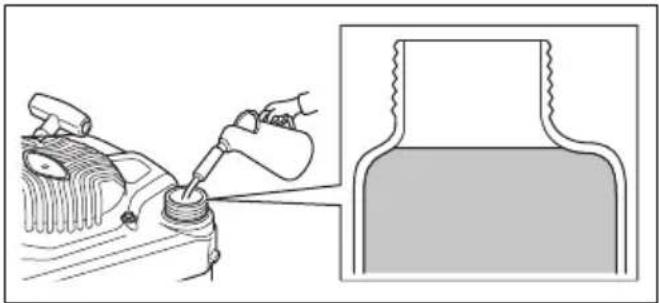

Kütuse tankimine Võimaluse korral kasutage keskkonnasäästlikku bensiini/alkülaatbensiini. Kui keskkonnasäästlik või alkülaatbensiin pole saadaval, kasutage kvaliteetset pliivaba bensiini või pliibensiini, mille oktaaniarv on vähemalt 90. ETTEVAATUST: Ärge kasutage bensiini, mille oktaaniarv on alla 90 RON (87 AKI). See võib seadet kahjustada. 148 1566 - 008 - 24.11.20211. Surve vabastamiseks avage kütusepaagi kork aeglaselt.

2. Lisage kütust aeglaselt kütusenõust. Mahavalgumise

korral eemaldage osa kütust lapiga ja laske ülejäänul ära kuivada.

3. Puhastage kütusepaagi korgi ümbrus.

4. Pingutage kütusepaagi korki korralikult. Pingutamata

kütusepaagi kork põhjustab tuleohtu.

5. Enne käivitamist viige toode vähemalt 3 m

kaugusele kohast, kus toimus kütusepaagi täitmine. Lõikamiskõrguse reguleerimine

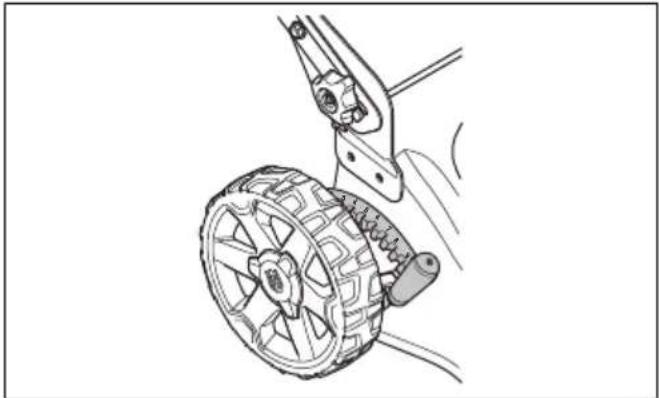

1. Lõikamiskõrguse suurendamiseks tõmmake

lõikamiskõrguse hooba tagasisuunas.

2. Lõikamiskõrguse vähendamiseks lükake

lõikamiskõrguse hooba edasisuunas.

ETTEVAATUST: Ärge seadistage lõikamiskõrgust liiga madalaks. Kui muru pole tasane, võivad lõiketerad puutuda vastu maad. Toote käivitamine

1. Veenduge, et süütejuhe ja süüteküünal oleksid

4. Hoidke starteri nööri käepidet paremas käes.

5. Tõmmake starteri nööri väljasuunas, kuni tunnete

6. Tõmmake hooga, nii et mootor käivitub.

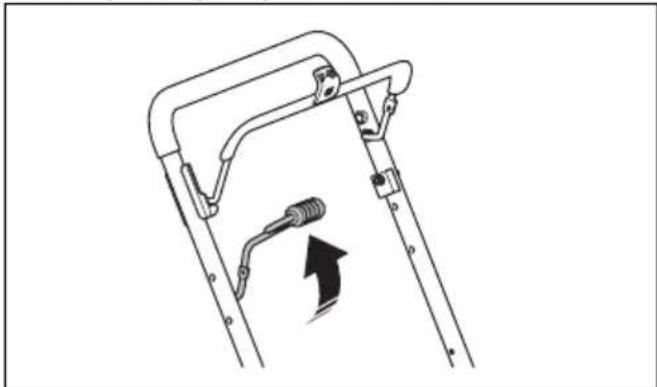

HOIATUS: Käivitusnööri ei tohi kerida käe ümber. Veo kasutamine ratastel LC 151S & LB 256SP

• Lükake veo käepidet juhtraua suunas.

• Veo vabastamiseks vabastage veo käepide näiteks siis, kui lähenete takistusele.

• Enne seadme tagasisuunas tõmbamist vabastage vedu ja lükake seadet umbes 10 cm edasisuunas. Veo kasutamine ratastel (LB 251S)

• Tõmba juhtkangi käepideme suunas.

• Lükka juhtkangi käepidemest eemale, et lahutada veosüsteem, nt kui oled takistuse lähedal. Märkus: Juhtkang lahutatakse automaatselt, kui vabastad mootori piduri käepideme.

• Enne toote tõmbamist tagasisuunal, lükka juhtkang käepidemest eemale ja lükka toodet edasi ligikaudu 10 cm, et veoülekanne täielikult lahutada. Seadme seiskamine

• Ainult veoülekande seiskamiseks vabasta toote (LC 151S, LB 256SP) veo käepide või toote (LB 251S) juhtkang.

• Mootori seiskamiseks vabastage mootoripiduri käepide. 1566 - 008 - 24.11.2021 149Toote kasutamine rohukoguriga (LC 151, LC 151S) HOIATUS: Ärge kasutage toodet, kui rohukogur pole paigaldatud või tagumine kate suletud. Vastasel juhul võivad esemed õhku paiskuda ja kasutajat vigastada.

1. Tõstke tagumine kate üles ja eemaldage multšikork,

kui see on paigaldatud.

rohukoti raami ülaservale. Toote seadistamine multšimisrežiimile (LC 151, LC 151S) Veenduge, et mootor on välja lülitatud, enne kui seadistate toote multšimisrežiimi.

1. Tõstke tagumine kate üles ja eemaldage rohukogur,

kui see on paigaldatud.

2. Asetage multšikork väljaviskekanalisse.

3. Sulgege tagumine kate ja veenduge, et see on

tihkelt suletud vastu multšikorki. Märkus: Multšimisrežiimi jõudluse suurendamiseks asendage lõiketera multšitera tarvikuga. Vt jaotist Lõiketera vahetamine lk 153 Toote seadistamine külgväljaviske režiimile

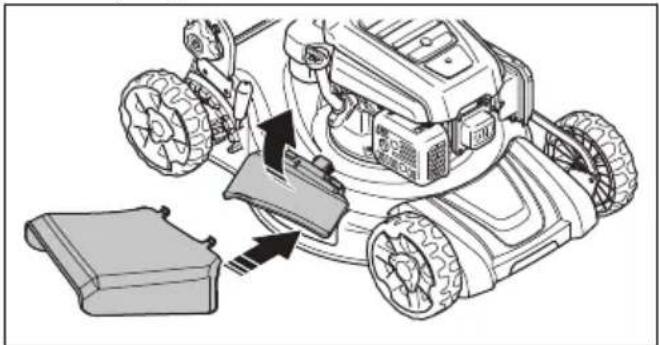

1. Tõstke tagumine kate üles ja eemaldage rohukott

tihkelt suletud vastu toodet.

3. Tõstke väljaviske lukku.

1566 - 008 - 24.11.20214. Ava külgväljaviskekate ja paigalda külgväljaviske suunaja tugitihvtidele.

5. Lase külgväljaviskekattel sulguda vastu

külgväljaviskesuunajat. Veenduge, e külgväljaviskesuunaja on tugevalt omal kohal, enne kui alustate tootega tööd. Märkus: Külgväljaviske režiimi jõudluse suurendamiseks paigaldage multšikork. Rohukoguri tühjendamine ETTEVAATUST: Kulumise vältimiseks tõsta rohukogur liigutamise ajal üles.

1. Tõstke rohukogur raami käepideme abil üles.

2. Rohukoguri tühjendamisel kasuta raami käepidet ja

koti käepidet. Hea tulemuse saavutamiseks

• Kasutage vahedat lõiketera. Nüri tera annab ebaühtlase tulemuse ja muru lõigatud osa muutub kollaseks. Terav lõiketera on nüri teraga võrreldes energiasäästlikum.

• Lõigake kuni pool muru pikkusest. Kui alustate niitmist, alustage kõrgeima lõikamiskõrgusega Vaadake tulemust ja seadistage lõikamiskõrgus soovitud madalamale tasemele. Kui rohi on väga pikk, sõitke aeglaselt ja vajadusel niitke kaks korda.

• Niitke iga kord erinevas suunas, et ära hoida triipude tekkimist murule.

• Kergitage tagakaant ja eemaldage rohukogur.

• Kui seadmele on paigaldatud multšikork ja multšimistera, eemaldage need.

• Enne seadme kasutamist sulgege tagumine kate. Seadme töötamise ajal väljub lõigatud rohi tagumise katte alt.

• Hoidke lõikamiskate puhtana. Lõikekorpuse siseküljele kogunevad rohujäägid ja mustus võivad lõikamistõhusust vähendada. Vt jaotist Lõikekorpuse sisepinnapuhastamine lk 152

Hooldamine Sissejuhatus HOIATUS: Enne seadme hooldamist lugege põhjalikult läbi ohutust puudutav peatükk. Toote hooldamiseks ja remontimiseks on vaja erioskusi. Tagame asjatundliku remondi- ja hooldustöö. Kui edasimüüjal, kellelt toote ostsite, pole hooldustöökoda, küsige neilt teavet lähima hooldustöökoja kohta. Hooldusskeem ETTEVAATUST: Toote kallutamisel veenduge, et õhufilter oleks üleval, mitte vastu maad. Tekib mootori kahjustamise oht. Hooldusintervallide arvutamisel on aluseks võetud toote igapäevane kasutamine. Intervallid muutuvad, kui toodet igapäevaselt ei kasutata. Tärniga (*) tähistatud hooldustööde kohta leiate juhised peatükist Toote ohutusseadised lk 145

1566 - 008 - 24.11.2021 151Hooldamine Üks kord päevas Üks kord kuus Igal aastaajal Üldkontrolli läbiviimine X Õlitaseme kontrollimine X Õlivahetus (esmalt pärast 5 töötundi, seejärel iga kord 50 töötunni jä- rel)

Toote puhastamine X Lõikeosa kontrollimine X Kontrollige lõikekatet * X Kontrollige mootori pidurikäepidet * X Kontrollige summutit * X Kontrolli süüteküünalt. Vajaduse korral vaheta süüteküünal välja või puhasta seda.

Vahetage õhufilter. X Kütusesüsteemi kontrollimine X Puhasta silindri jahutusribid. X Kontrolli ja reguleeri siduritrossi tootel (LC 151S, LB 251S, LB 256SP)

Puhasta ülekandekatte alust (LB 251S) X Üldülevaatuse läbiviimine

• Veenduge, et kõik toote mutrid ja kruvid oleksid korralikult kinni pingutatud. Toote välikorpuse puhastamine

• Eemaldage lehed, muru ja pori harja abil.

• Veenduge, et mootori peal asuv õhuvõtuava oleks takistustest vaba.

• Ärge kasutage seadme puhastamiseks survepesurit.

• Kui kasutate toote puhastamiseks vett, ärge suunake vett otse mootorile. Lõikekorpuse sisepinnapuhastamine

1. Tühjendage kütusepaak.

2. Kalluta toodet. Veendu, et süüteküünal on suunaga

üles. ETTEVAATUST: Kui toode on asetatud selliselt, et õhufilter jääb allapoole, võib mootor kahjustada saada.

3. Loputage lõikekorpuse sisepinda veega.

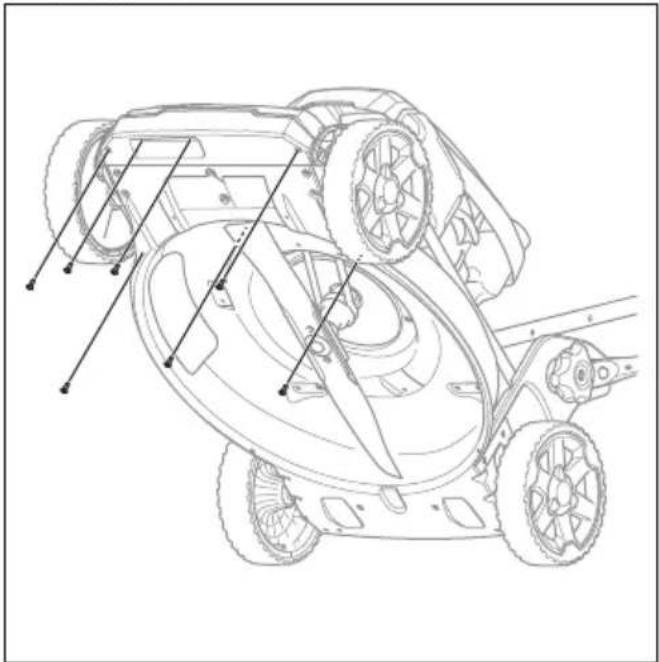

Toote (LB 251S)ülekandekatte aluse puhastamine

1. Tühjendage kütusepaak.

2. Kalluta toodet. Veendu, et süüteküünal on suunaga

üles. ETTEVAATUST: Kui toode on asetatud selliselt, et õhufilter jääb allapoole, võib mootor kahjustada saada.

Kui toode töötab suurtel koormustel või on ümbritsev temperatuur kõrge, siis vaheta mootoriõli iga 25 tunni järel.

Tolmuste töötingimuste või lendleva prügi korral puhasta sagedamini. Asenda õhufilter, kui see on väga must. 152 1566 - 008 - 24.11.20213. Eemalda 7 kruvi.

4. Eemalda ülekandekate.

5. Puhasta pinda harjaga.

ETTEVAATUST: Vesi või saastus ülekandekatte all võib põhjustada ülekandele kahjustusi.

6. Paigalda ülekandekate ja seitse kruvi.

Lõikeosa kontrollimine HOIATUS: Tahtmatu käivitamise ärahoidmiseks eemaldage süüteküünlalt süütejuhe. HOIATUS: Lõikeosa hooldamisel kandke kaitsekindaid. Lõiketera on väga terav ja võib kergesti põhjustada lõikevigastusi.

1. Kontrollige lõikeosa kahjustuste ja mõrade suhtes.

Kahjustatud lõikeosa tuleb alati välja vahetada.

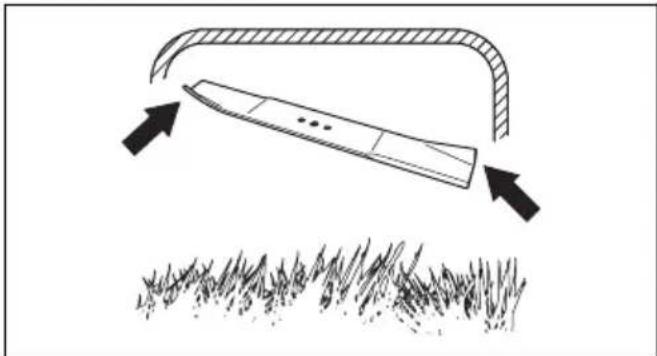

2. Kontrollige, kas lõiketera on kahjustatud või nüri.

Märkus: Teritamise järel tuleb lõiketera tasakaalustada. Lõiketera teritamine, asendamine ja tasakaalustamine usaldage hooldustehnikule. Kui toode põrkub vastu eset, mis põhjustab toote seiskumise, vahetage välja kahjustatud lõiketera. Laske hoolduskeskuses hinnata, kas tera saab teritada või tuleb see välja vahetada. Lõiketera vahetamine

1. Lukustage lõiketera mõne puuklotsiga.

2. Eemalda lõiketera polt ja vedruseib.

3. Eemaldage lõiketera.

4. Eemaldage lõiketera tugi ja polt ning kontrollige, kas

5. Kontrollige mootori võlli ja veenduge, et see poleks

6. Uue lõiketera kinnitamisel suunake nurksed otsad

7. Veenduge, et lõiketera ja mootori võlli kese oleksid

8. Lukustage lõiketera mõne puuklotsiga. Kinnitage

vedruseib ning pingutage polti ja seibi momendiga 43 – 47 Nm.

9. Keerake tera käega, veendumaks, et see pöörleb

vabalt. 1566 - 008 - 24.11.2021 153HOIATUS: Kasutage tugevaid kindaid. Lõiketera on väga terav ja võib kergesti põhjustada lõikevigastusi.

10. Tera katsetamiseks käivitage toode. Kui tera on

valesti kinnitatud, siis toode vibreerib ja niitmistulemus pole rahuldav. Õlitaseme kontrollimine ETTEVAATUST: Liiga madal õlitase võib mootorit kahjustada. Enne toote käivitamist kontrollige õlitaset.

1. Asetage toode tasasele pinnale.

2. Eemaldage õlipaagi kork koos kinnitatud

3. Puhastage mõõtevarras õlist.

4. Õlitaseme õigesti mõõtmiseks asetage mõõtevarras

täies pikkuses õlipaaki.

5. Eemaldage õlivarras.

6. Vaadake mõõtevardalt õlitaset.

7. Kui õlitase on madal, lisage mootoriõli ja kontrollige

õlitaset uuesti. Mootoriõli vahetamine HOIATUS: Vahetult pärast mootori seiskamist on mootoriõli väga kuum. Enne mootoriõli väljutamist laske mootoril maha jahtuda. Kui mootoriõli satub nahale, puhastage piirkond vee ja seebiga.

1. Kasutage toodet, kuni kütusepaak on tühi.

2. Eemaldage süüteküünla süütejuhe.

3. Eemaldage õlipaagi kork.

5. Kallutage toodet, et mootoriõli valguks õlipaagist

6. Lisage uut mootoriõli (vt jaotises

Tehnilised andmed lk 158 soovitatud tüüpi).

Süüteküünla kontrollimine ETTEVAATUST: Kasutage alati soovitatud tüüpi süüteküünalt. Vale tüüpi süüteküünal võib toodet kahjustada.

• Kontrollige süüteküünalt, kui mootori võimsus on madal, mootor ei käivitu kergesti või ei tööta tühikäigul korralikult.

• Süüteküünla elektroodidele võõrainete kogunemise ohu vähendamiseks täitke järgmisi juhiseid. a) Veenduge, et tühikäigu pöörete arv on õigesti seadistatud. b) Veenduge, et kütusesegu oleks õige. c) Veenduge, et õhufilter oleks puhas.

• Kui süüteküünal on määrdunud, puhastage see ja kontrollige, kas elektroodide vahe on õige, vt jaotist Tehnilised andmed lk 158

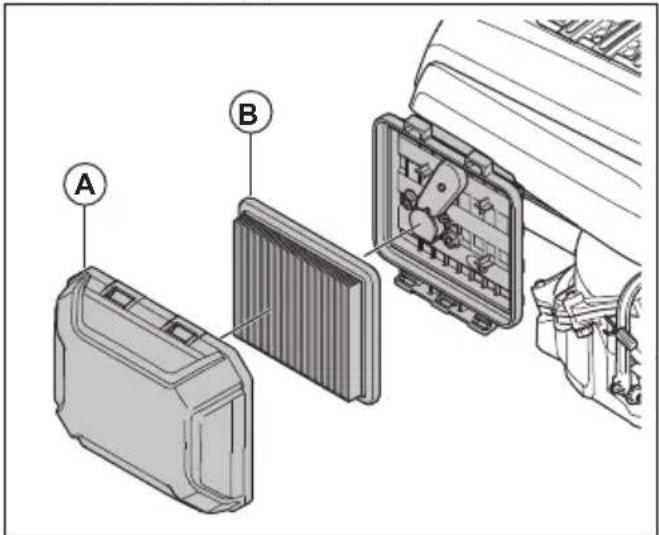

• Vajaduse korral vahetage süüteküünal välja. Õhufilter Määrdunud õhufilter võib põhjustada mootorikahjustusi või ei tööta õigesti. Tolmuste tingimuste korral tee õhufiltri hooldustöid sagedamini. Vt lisateavet Hooldamine lk 151 , millal vahetada õhufiltrit. Märkus: Kahjustatud õhufilter tuleb alati välja vahetada. Toote õhufiltri eemaldamine ja paigaldamine HOIATUS: Kasuta kaitsekindaid.

1. Ava klambrid õhufiltri kattel.

2. Eemalda mootorilt ettevaatlikult õhufitri kate (A).

4. Veendu, et õhufiltril poleks kahjustusi. Vahetage

kahjustatud õhufilter välja.

5. Puhasta ja kontrolli õhufiltrit. Vt jaotist

Õhufiltri puhastamine lk 155

Õhufiltri puhastamine Määrdunud õhufilter võib põhjustada mootorikahjustusi või ei tööta õigesti. Tolmuste tingimuste korral tehke õhupuhasti hooldustöid sagedamini. Vt lisateavet Hooldamine lk 151 , millal vahetada õhufiltrit.

1. Eemaldage õhufiltri kate ja filter.

2. Puhastage filtrit, koputades seda vastu tasast pinda.

Ärge kunagi kasutage filtri puhastamiseks lahustit, mis sisaldab petrooleumi või suruõhku. Märkus: Pikka aega kasutuses olnud õhufiltreid ei saa täielikult puhastada. Vahetage õhufiltrit regulaarselt. Kahjustatud õhufilter tuleb alati vahetada.

3. Kui panete õhufiltrit kokku, siis veenduge, et on

tihedasti vastu filtrihoidikut. Külgväljaviskesuunaja kontrollimine Külgväljaviskesuunaja on kinnitatud toote külgväljaviskeavale. See vähendab niiduki kasutaja suunas paiskuvatest esemetest tingitud ohtu.

1. Veenduge, et külgväljaviskesuunaja oleks

2. Uurige külgväljaviskesuunajat. Veenduge, et sellel

pole kahjustusi, nt mõrad või murdunud vedrud, mis suruvad luuki kinni.

3. Kui külgväljaviskamisesuunaja või vedrud on

kahjustatud, vahetage need välja. Kütusesüsteemi kontrollimine

• Kontrollige kütusepaagi korki ja selle tihendit kahjustuste suhtes.

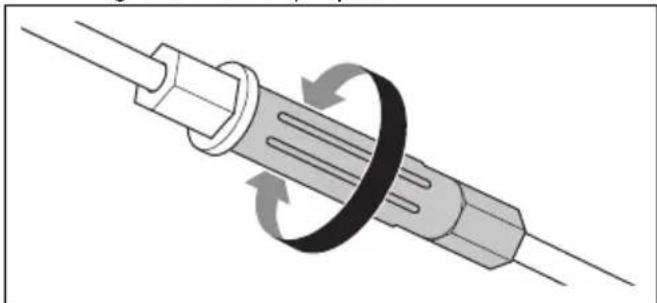

• Kontrollige kütusevoolikut lekete suhtes. Kahjustatud kütusevoolik laske hooldustöökojas välja vahetada. Siduritrossi reguleerimine (LC 151S, LB 251S, LB 256SP) Järgmistes olukordades on vajalik vähendada siduritrossi pikkust:

• rataste vedu ei rakendu, kui tõmbate veo käepidemest või pöörlemiskiiruse reguleerimise hoovast;

• kui rataste vedu on rakendatud, liigub toode aeglaselt. Järgmistes olukordades on vajalik suurendada siduritrossi pikkust:

• toode liigub, kui rataste vedu pole rakendatud.

• Siduritrossi reguleerimine. a) Siduritrossi pikkuse vähendamiseks pöörake reguleerimiskruvi vastupäeva. b) Siduritrossi pikendamiseks keerake reguleerimiskruvi päripäeva. Kui tööde liigub ebarahuldavalt pärast reguleerimist, võtke ühendust hooldustöökojaga 1566 - 008 - 24.11.2021 155Mootori tõrkeotsing Probleem Võimalik põhjus Lahendus Mootor ei käivitu. Süütejuhe pole õigesti ühendatud. Ühendage süütejuhe süüteküünlaga. Kütusepaak on tühi. Täitke kütusepaak õiget tüüpi kütusega. Kütus on vana. Tühjenda kütusepaak ja karburaator. Täida uue bensiiniga. Karburaatoris või kütusevoolikus on mustus. Puhastage karburaator ja/või kütusevoo- lik. Süüteküünal on defektne. Reguleerige elektroodide vahet, puhas- tage või vahetage välja süüteküünal. Süüteküünlal on kütus. Puhasta süüteküünal. Mootor ei seisku. Peatamismehhanism on defektne. Lahutage süüteküünla süütejuhe. Laske toode remontida volitatud hooldustööko- jas. Mootor ei tööta sujuvalt. Süütejuhe pole õigesti ühendatud. Ühendage süütejuhe süüteküünlaga. Kütusevoolikus on mustus või kütus on otsa saanud. Puhastage kütusevoolik. Lisage kütuse- paaki õiget liiki kütust. Kütusepaagi kork on ummistunud. Puhastage kütusepaagi kork. Kütusesüsteemis on vesi või mustus. Tühjendage kütusepaak. Lisage kütuse- paaki õiget liiki kütust. Õhufilter on määrdunud. Puhastage õhufilter. Karburaatorit tuleb reguleerida. Laske hooldusesinduses karburaatorit reguleerida. Mootor läheb liiga kuumaks. Mootoriõli tase on liiga madal. Lisage mootoriõli. Õhuvool pole piisav. Puhastage õhufilter ja õhufiltri korpus. Karburaatorit tuleb reguleerida. Laske hooldusesinduses karburaatorit reguleerida. Kui mootor töötab suurel kiiru- sel, hakkab see töötakte vahel jätma. Süüteküünla elektroodide vahe on liiga väike. Reguleerige elektroodide vahet. Normaalkoormuse korral kos- tub mootorist ebatavalist heli. Kasutatakse valet tüüpi bensiini. Tühjenda kütusepaak ja karburaator. Täida uue bensiiniga. Vt jaotist Kütuse tankimine lk 148 . Probleemi püsimise korral pöörduge hooldustöökotta. Mootor ei tööta tühikäigul su- juvalt. Süüteküünal on määrdunud või defektne või elektroodide vahe on liga suur. Reguleerige elektroodide vahekagust või vahetage süüteküünal välja. Karburaatorit tuleb reguleerida. Reguleerige karburaatorit. Õhufilter on määrdunud. Puhastage õhufilter. 156 1566 - 008 - 24.11.2021Transportimine, hoiulepanek ja utiliseerimine Transportimine ja hoiustamine

• Toote ja kütuse transportimisel ning hoiustamisel veenduge, et puuduvad lekked ja aurud. Elektriseadmetest või boileritest pärit sädemed ja lahtine leek võivad põhjustada tulekahju.

• Kütuse transportimiseks ja hoiustamiseks kasutage heakskiidetud mahuteid.

• Toote pikaks ajaks hoiule panemisel tühjendage eelnevalt kütusepaak. Kõrvaldage kütus spetsiaalses jäätmejaamas.

• Transportimisel kinnitage toode ohutult, et ära hoida kahjustusi ja õnnetusi.

• Hoidke toodet lukustatud kohas, kus sellele ei pääse juurde lapsed ega volitamata isikud.

• Hoidke toodet kuivas kohas, mis ei külmu. Kõrvaldamine

• Järgige kohalikke jäätmekäitluseeskirju ja kehtivaid seadusi.

• Kemikaalid (nt mootoriõli ja kütus) kõrvaldage hoolduskeskuses või spetsiaalses jäätmejaamas.

• Kui toodet enam ei kasutata, toimetage see Husqvarna edasimüüjale või kõrvaldage see taaskasutuskeskuses. 1566 - 008 - 24.11.2021 157Tehnilised andmed Tehnilised andmed LC 151 LC 151S LB 251S LB 256SP Mootor Kaubamärk Husqvarna Husqvarna Husqvarna Husqvarna Mootori tüüp Ühesilindriline, neljataktiline, sundõhkjahutus, OHV Ühesilindriline, neljataktiline, sundõhkjahutus, OHV Ühesilindriline, neljataktiline, sundõhkjahutus, OHV Ühesilindriline, neljataktiline, sundõhkjahutus, OHV Silindrimaht, cm

Kiirus, p/min 2800 2800 2800 2800 Mootori nimivõimsus, kW

Elektroodide vahe, mm 0,7–0,8 0,7–0,8 0,7–0,8 0,7–0,8 Kütuse-/määrimissüsteem Mootori määrimistüüp Pritse Pritse Pritse Pritse Kütusepaagi maht, liitrit 1,0 1,0 1,0 1,0 Õlipaagi maht, liitrit 0,5 0,5 0,5 0,5 Mootoriõli

Mass Tühjade paakidega, kg 31,1 32,6 32,0 33,1 Müraemissioon

Müravõimsustase, mõõdetud, dB(A) 97 97 95 98 Müravõimsustase, garanteeritud L

Mootori näidatud võimsusklass on antud mootorimudeli järgi toodetud tüüpmootori keskmine netovõimsus (kindla pöörete arvu juures), mõõdetud vastavalt SAE standardile J1349/ISO1585. Masstoodangust tulnud mootoritel võib see väärtus pisut erineda. Tootele paigaldatud mootori tegelik võimsus oleneb töökiirusest, keskkonnatingimustest ja muudest teguritest.

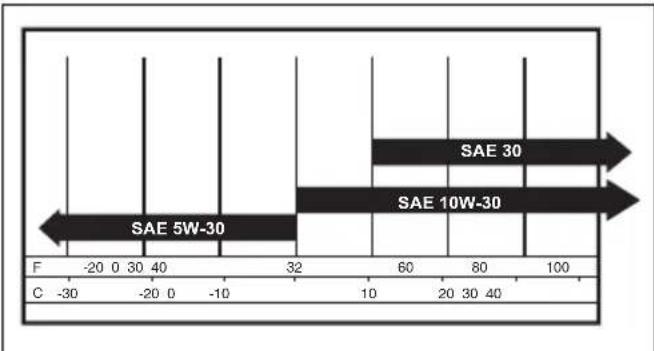

Kui kasutakse SAE-30 õli madalamal temperatuuril kui +5 °C, siis on oht, et see ei määri mootorit piisavalt. See võib kahjustada mootorit. Vt jaotisest Mootoriõli vahetamine lk 154 , milline on õige õli madalal tempera- tuuril.

Müraemissioon ümbritsevasse keskkonda, mõõdetud helivõimsuse tasemena (L

Müra rõhutaseme kohta toodud andmete statistiline dispersioon (standardhälve) on 1,2 dB(A). 158 1566 - 008 - 24.11.2021LC 151 LC 151S LB 251S LB 256SP Helirõhutase kasutaja kõrva juures, dB(A)

Käepideme vibratsioonitase, m/s

8,5 8,5 4,7 7,5 Lõikeosa Lõikekõrgus, mm 25-75 25-75 25-75 25-75 Lõikamislaius, mm 510 510 510 560 Lõikesüsteem Komplekt / BioC- lip

/ külg- väljavise BioClip

/ külg- väljavise Lõiketera – standard Komplekt

Multš 597683901 Multš 598563601 Lõiketera – lisatarvik Multš 597683901 Multš 597683901 – – Rohukoguri maht liitrites 65 65 – – Ajam Iseliikumiskiirus, km/h – 3,6 4,0 3,6

Vibratsioonitaseme kohta toodud andmete tüüpiline statistiline dispersioon (standardhälve) on 0,2 m/s

1566 - 008 - 24.11.2021 159EÜ vastavusdeklaratsioon EÜ vastavusdeklaratsioon Husqvarna AB, SE-561 82 Huskvarna, Rootsi, tel: [phone], kinnitab käesolevaga, et muruniiduk Husqvarna LC 151, LC 151S, LB 251S, LB 256SP alates aastast 2020 vastab järgmiste NÕUKOGU DIREKTIIVIDE nõuetele:

• 2011/65/EL (8. juuni 2011), teatavate ohtlike ainete kasutamise piiramise kohta;

• 2006/42/EÜ (17. mai 2006), masinadirektiiv;

• 2014/30/EL (26. veebruar 2014), elektromagnetilise ühilduvuse direktiiv;

Kui pole märgitud teisiti, mõeldakse ülalpool loetletud standardite all nende kõige viimaseid avaldatud versioone. Teavitatud asutus: 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Sweden on läbi viinud vastavushindamise kooskõlas direktiivi 2000/14/EÜ lisaga VI. Huskvarna, 2021-11-30 Claes Losdal, aiandustoodete arendusdirektor (Husqvarna AB volitatud esindaja, tehnilise dokumentatsiooni vastutav juht)
