MANUAL DE UTILIZARE LC 151S HUSQVARNA

• Introducere p. 397
• Siguranţă p. 398
• Asamblarea p. 401
• Funcţionarea p. 404
• Întreținerea p. 407
• Depanarea motorului p. 412
• Transportul, depozitarea şi eliminarea p. 413
• Date tehnice p. 414

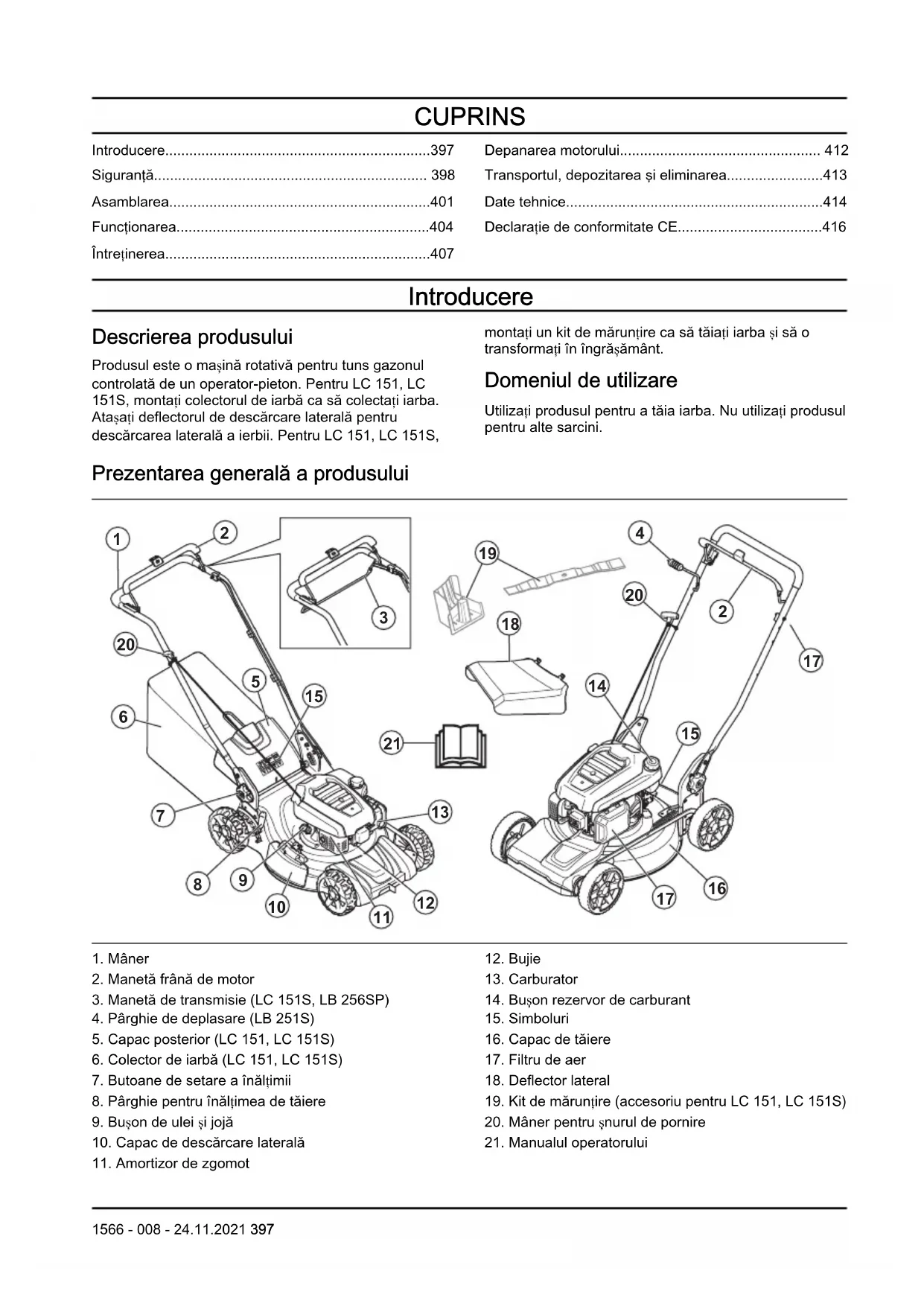

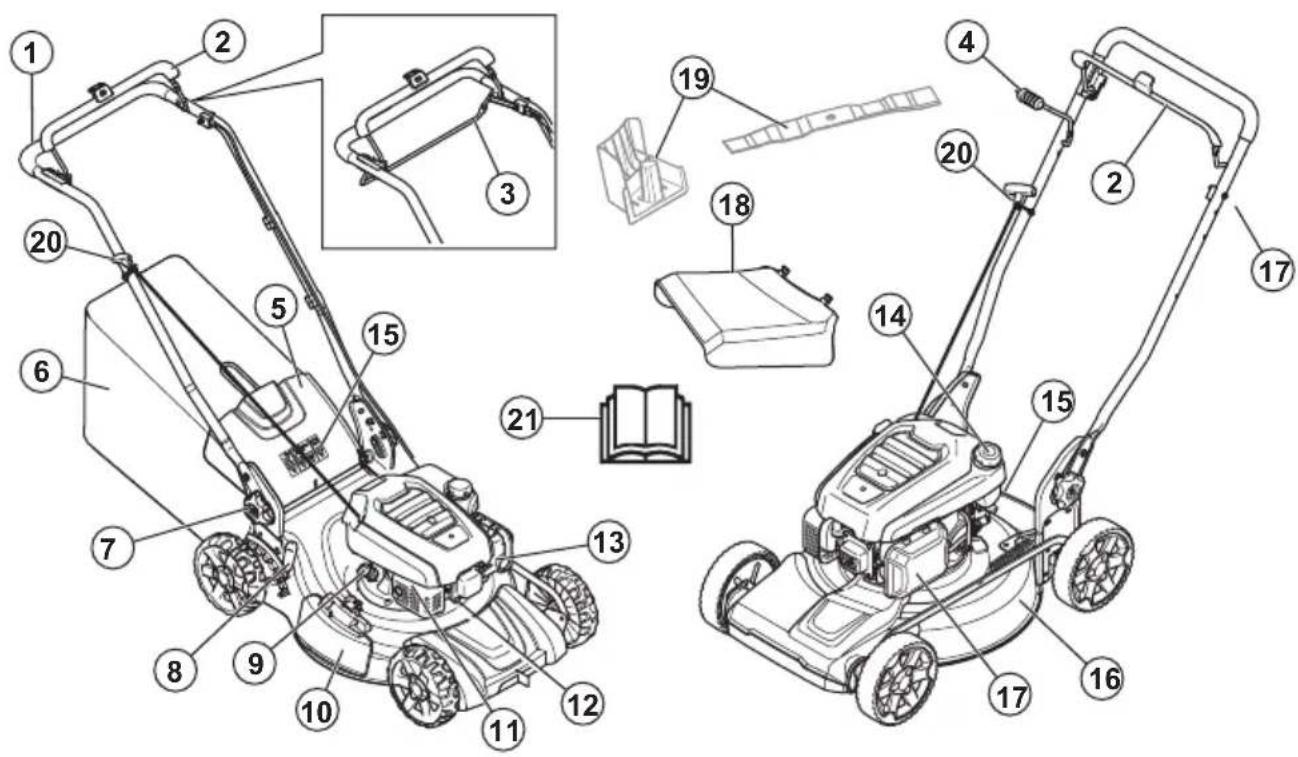

• Declarație de conformitate CE Introducere Descrierea produsului Produsul este o mașină rotativă pentru tuns gazonul controlată de un operator-pieton. Pentru LC 151, LC 151S, montați colectorul de iarbă ca să colectați iarba. Atașați deflectorul de descărcare laterală pentru descărcarea laterală a ierbii. Pentru LC 151, LC 151S, montați un kit de mărunțire ca să tăiați iarba și să o transformați în îngrășământ. Domeniul de utilizare Utilizați produsul pentru a tăia iarba. Nu utilizați produsul pentru alte sarcini. Prezentarea generală a produsului p. 416

2. Manetă frână de motor

7. Butoane de setare a înălțimii

8. Pârghie pentru înălțimea de tăiere

9. Bușon de ulei și jojă

10. Capac de descărcare laterală

20. Mâner pentru șnurul de pornire

21. Manualul operatorului

1566 - 008 - 24.11.2021 397Simbolurile de pe produs AVERTISMENT! Acționați cu grijă și utilizați corect produsul. Acest produs poate cauza vătămări corporale grave sau decesul operatorului sau al altor persoane. Citiți cu atenție manualul operatorului și asigurați-vă că înțelegeți instrucțiunile înainte de utilizare. Feriți-vă de obiectele proiectate sau care ricoșează. Țineți persoanele și animalele la o distanță sigură de zona de lucru. Avertisment: Feriți-vă mâinile și picioarele de cuțitul rotativ. Avertisment: Feriți-vă mâinile și picioarele de piesele rotative. Opriți motorul și scoateți cablul de alimentare a aprinderii înainte de a efectua lucrări de întreținere sau reparații. Acest produs respectă directivele CE aplicabile. Emisii de zgomot în mediu conform Directivei Comunității Europene. Nivelul de emisii al produsului este specificat în capitolul Date tehnice și pe etichetă. Pericol de incendiu. Nu inhalați gazele de eșapament. Gazele de eșapament ale motorului conțin monoxid de carbon, care este un gaz inodor, toxic și deosebit de periculos. Nu porniți motorul în interior sau în spații închise. Suprafață fierbinte. Umpleți motorul cu ulei înain- te de a porni produsul. Nota: Alte simboluri/autocolante de pe produs se referă la cerințele de certificare pentru unele zone comerciale. Răspunderea pentru produs Conform prevederilor legislației privind răspunderea pentru produs, nu ne asumăm răspunderea pentru daunele cauzate de produsul nostru dacă:

• produsul este reparat necorespunzător;

• produsul este reparat cu piese care nu provin de la producător sau care nu sunt aprobate de acesta;

• produsul are un accesoriu care nu provine de la producător sau care nu este aprobat de acesta;

• produsul nu este reparat la un centru de service omologat sau de o autoritate omologată; Emisiile de Euro V AVERTISMENT: În urma modificării neautorizate a motorului, este anulată aprobarea de tip UE pentru acest produs. Siguranţă Definiții privind siguranța Avertismentele, atenționările și notele sunt utilizate pentru a desemna părți foarte importante din manual. AVERTISMENT: Se utilizează dacă există risc de vătămare sau de deces pentru operator sau pentru trecători, în cazul în care instrucțiunile din manual nu sunt respectate. ATENŢIE: Se utilizează dacă există un risc de deteriorare a produsului, a altor 398 1566 - 008 - 24.11.2021materiale sau a zonelor învecinate, dacă instrucțiunile din manual nu sunt respectate. Nota: Se utilizează pentru a furniza mai multe informații care sunt necesare într-o situație dată. Instrucțiuni generale de siguranță AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Acest produs este periculos dacă este utilizat incorect sau dacă nu sunteți atent. Nerespectarea instrucțiunilor de siguranță poate cauza vătămări corporale sau decesul.

• În timpul funcționării, acest produs produce un câmp electromagnetic. În anumite condiții, acest câmp poate interfera cu implanturile medicale active sau pasive. Pentru a reduce riscul de vătămări corporale grave sau mortale, recomandăm persoanelor cu implanturi medicale să consulte medicul și producătorul implantului medical înainte de a utiliza acest produs.

• Procedați întotdeauna cu atenție și folosiți-vă judecata. Dacă nu sunteți sigur cum să utilizați produsul într-o situație specială, opriți-l și adresați-vă distribuitorului Husqvarna înainte de a continua.

• Rețineți că operatorul poartă responsabilitatea privind orice accidente care implică alte persoane sau bunurile acestora.

• Păstrați produsul curat. Asigurați-vă că puteți citi clar semnele și etichetele.

• Nu permiteți niciunei persoană să utilizeze produsul dacă aceasta nu a citit și înțeles conținutul manualului operatorului.

• Nu permiteți copiilor să utilizeze produsul.

• Țineți copiii departe de zona de lucru. Un adult responsabil trebuie să fie prezent în permanență.

• Nu permiteți unei persoane care nu cunoaște instrucțiunile să utilizeze produsul.

• Monitorizați permanent o persoană cu capacități fizice sau mentale reduse care utilizează produsul. Un adult responsabil trebuie să fie prezent în permanență.

• Nu utilizați produsul atunci când sunteți obosit, bolnav sau dacă ați consumat alcool, droguri sau ați luat medicamente. Acestea vă afectează negativ acuitatea vizuală, atenția, coordonarea și judecata.

• Nu utilizați produsul dacă este defect.

• Nu modificați acest produs și nu îl utilizați dacă este posibil să fi fost modificat de către alte persoane.

• Nu modificați setarea controlului turației motorului. Siguranța zonei de lucru AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Înainte de a utiliza produsul, îndepărtați obiectele precum crengile, rămurelele și pietrele din zona de lucru.

• Obiectele care se lovesc de echipamentul de tăiere pot fi aruncate, provocând vătămări corporale și pagube materiale. Țineți trecătorii și animalele la o distanță sigură de produs.

• Nu utilizați produsul pe vreme rea, de exemplu pe ceață, ploaie, vânt puternic, la temperaturi exterioare foarte scăzute și atunci când există riscul de descărcări electrice. Utilizarea produsului pe vreme nefavorabilă sau pe teren umed sau inundat este obositoare. Vremea nefavorabilă poate conduce la apariția de situații periculoase, de exemplu suprafețe alunecoase.

• Verificați dacă există persoane, obiecte și situații care pot împiedica funcționarea în siguranță a produsului.

• Atenție la obstacole, precum rădăcini, pietre, ramuri, gropi și șanțuri. În iarba înaltă se pot ascunde obstacole.

• Tunderea ierbii pe pante poate fi periculoasă. Nu utilizați produsul pe pante cu înclinație mai mare de 15°.

• Utilizați produsul de-a curmezișul pantei. Nu efectuați mișcări în sus și în jos.

• Procedați cu atenție atunci când vă apropiați de colțuri ascunse și de obiecte care blochează vederea. Siguranța în lucru AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Utilizați acest produs numai pentru tunderea gazonului. Nu este permisă utilizarea acestui produs pentru alte lucrări.

• Utilizați echipamentul personal de protecție. Consultați Echipament de protec

ie personală la pagina 400

• Asigurați-vă că știți cum să opriți rapid motorul în caz de urgență.

• Nu porniți niciodată motorul într-un spațiu închis sau lângă materiale inflamabile. Gazele de eșapament de la motor sunt fierbinți și pot conține scântei care pot cauza un incendiu.

• Nu utilizați produsul decât dacă au fost montate corect cuțitul și toate capacele. Un cuțit montat incorect se poate slăbi, provocând vătămări corporale. 1566 - 008 - 24.11.2021 399• Asigurați-vă că lama nu lovește obiecte, precum pietre și rădăcini. Acestea pot deteriora cuțitul și pot îndoi arborele motorului. Un ax îndoit poate genera vibrații puternice și prezintă un risc foarte ridicat de slăbire a cuțitului.

• Dacă lama lovește un obiect sau dacă observați vibrații, opriți produsul imediat. Decuplați cablul de alimentare a aprinderii de la bujie. Examinați dacă produsul este deteriorat. Reparați defecțiunile sau solicitați unui agent de service autorizat să le repare.

• Nu fixați niciodată de mâner maneta frânei de motor, în mod permanent, atunci când motorul este pornit.

• Poziționați produsul pe o suprafață stabilă, plană și porniți-l. Asigurați-vă că lama nu atinge solul sau alte obiecte.

• Stați întotdeauna în spatele produsului atunci când îl utilizați.

• Mențineți toate roțile pe sol și țineți ambele mâini pe mâner când utilizați produsul. Feriți-vă mâinile și picioarele de cuțitele rotative.

• Nu înclinați produsul când motorul este pornit.

• Fiți atent atunci când trageți produsul în spate.

• Nu ridicați niciodată produsul când motorul este pornit. Dacă trebuie să ridicați produsul, mai întâi opriți motorul și deconectați cablul de alimentare a aprinderii de la bujie.

• Nu mergeți cu spatele în timp ce utilizați produsul.

• Opriți motorul când traversați zone fără iarbă, de exemplu alei din pietriș, piatră și asfalt.

• Nu alergați cu produsul când motorul este pornit. Întotdeauna mergeți în timp ce utilizați produsul.

• Opriți motorul înainte de a schimba înălțimea de tăiere. Nu efectuați niciodată reglări cu motorul pornit.

• Nu lăsați niciodată produsul să iasă din câmpul vizual cu motorul pornit. Opriți motorul și asigurați-vă că echipamentul de tăiere nu se rotește. Instrucțiuni de siguranță pentru utilizare Echipament de protecție personală AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Echipamentele de protecție personală nu pot elimina complet riscul de rănire, însă pot reduce gravitatea rănilor în cazul unui accident. Distribuitorul vă poate ajuta să alegeți echipamentul corect.

• Utilizaţi echipament de protecție a auzului dacă nivelul de zgomot este mai mare de 85 dB.

• Utilizați întotdeauna ghete sau pantofi pentru regim greu de lucru, cu rezistență la alunecare. Nu folosiți pantofi decupați și nu operați produsul desculț.

• Utilizați pantaloni lungi, groși.

• Purtați mănuși de protecție atunci când este necesar, de exemplu atunci când conectați, inspectați sau curățați echipamentul de tăiere. Dispozitivele de siguran ță de pe produs AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Nu utilizați un produs cu dispozitive de siguranță deteriorate.

• Verificați regulat dispozitivele de siguranță. Dacă dispozitivele de siguranță sunt defecte, contactați agentul de service Husqvarna. Verificarea capacului de tăiere Capacul de tăiere reduce vibrațiile în produs și scade riscul de rănire de la cuțit.

• Examinați capacul de tăiere și asigurați-vă că nu există defecte, precum fisuri. Verificarea manetei frânei de motor Maneta frânei de motor oprește motorul. Când maneta frânei de motor este eliberată, motorul se oprește.

• Porniți motorul, apoi eliberați maneta frânei de motor. Dacă motorul nu se oprește în 3 secunde, solicitați unui agent de service autorizat Husqvarna să regleze frâna de motor. Verificarea capacului posterior Deflectorul posterior reduce riscul ejectării obiectelor în direcția operatorului.

• Asigurați-vă că capacul posterior nu este deteriorat.

• Asigurați-vă că arcurile care închid capacul posterior nu sunt deteriorate.

• Înlocuiți arcurile deteriorate și componentele deteriorate.

• Asigurați-vă că capacul posterior se poate deplasa lin pe balamale. Amortizor de zgomot Amortizorul de zgomot este proiectat pentru a reduce la minimum nivelul de zgomot și a dirija gazele de eșapament departe de utilizator. Nu utilizați produsul dacă amortizorul de zgomot nu este instalat sau este defect. Un amortizor de zgomot defect determină creșterea nivelului de zgomot și a pericolului de incendiu.

1566 - 008 - 24.11.2021AVERTISMENT: Amortizorul de zgomot atinge temperaturi înalte în timpul utilizării, imediat după oprire și atunci când motorul funcționează la turația de mers în gol. Procedați cu atenție în apropierea materialelor și/sau gazelor inflamabile pentru a preveni incendiile. Pentru a verifica amortizorul de zgomot

• Verificați regulat amortizorul de zgomot pentru a vă asigura că este montat corect și nu este deteriorat. Reguli de siguranță referitoare la carburant AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Nu porniți produsul dacă pe acesta se află carburant sau ulei pentru motor. Îndepărtați carburantul/uleiul nedorit și lăsați produsul să se usuce.

• Dacă vărsați carburantul pe îmbrăcăminte, schimbați imediat hainele.

• Nu vărsați carburantul pe corp - poate provoca vătămări corporale. Dacă vărsați carburant pe corp, utilizați apă și săpun pentru a elimina carburantul.

• Nu porniți produsul dacă motorul prezintă scurgeri. Examinați cu regularitate motorul, pentru a identifica eventuale scurgeri.

• Manipulați cu atenție carburantul. Carburantul este inflamabil, vaporii sunt explozivi și pot cauza vătămări corporale sau deces.

• Nu respirați vaporii de carburant, se pot produce vătămări corporale. Asigurați-vă că fluxul de aer este suficient.

• Nu fumați în apropierea carburantului sau a motorului.

• Nu amplasați obiecte calde în apropierea carburantului sau a motorului.

• Nu adăugați carburant atunci când motorul este pornit.

• Asigurați-vă că motorul este rece înainte de a realimenta.

• Înainte de a realimenta, deschideți lent capacul rezervorului de carburant și eliberați cu atenție presiunea.

• Nu adăuga ți carburant la motor într-o zonă interioară. Un flux de aer insuficient poate cauza vătămare corporală sau deces din cauza asfixierii sau a monoxidului de carbon.

• Strângeți până la capăt capacul rezervorului de carburant. Dacă acesta nu este strâns, există pericol de incendiu.

• Înainte de pornire, mutați produsul la o distanță de minimum 3 m/10 ft față de poziția unde ați umplut rezervorul.

• Nu umpleți complet rezervorul de carburant. Căldura provoacă dilatarea carburantului. Păstrați un gol în partea de sus a rezervorului de carburant. Instrucțiuni de siguranță pentru întreținere AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Gazele de eșapament ale motorului conțin monoxid de carbon, care este un gaz inodor, toxic și deosebit de periculos. Nu porniți motorul în interior sau în spații închise.

• Înainte de a efectua întreținerea produsului, opriți motorul și deconectați cablul de alimentare a aprinderii de la bujie.

• Purtați mănuși de protecție când efectuați întreținerea echipamentului de tăiere. Cuțitul este foarte ascuțit și vă puteți tăia foarte ușor.

• Accesoriile și modificările aduse produsului care nu sunt autorizate de către producător pot provoca vătămări corporale grave sau fatale. Nu modificați produsul. Utilizați întotdeauna numai accesorii omologate de producător.

• Dacă întreținerea nu se efectuează corect și periodic, crește pericolul de vătămări corporale și de deteriorare a produsului.

• Efectuați numai operațiile de întreținere care se regăsesc în acest manual al proprietarului. Toate celelalte operații de service trebuie efectuate de către un agent de service autorizat Husqvarna.

• Solicitați unui agent de service autorizat Husqvarna să efectueze în mod regulat operații de service la produs.

• Înlocuiți piesele deteriorate, uzate sau defecte. Asamblarea Introducere AVERTISMENT: Înainte de a asambla produsul, trebuie să citiți și să înțelegeți capitolul privind siguranța. AVERTISMENT: Demontați cablul de la bujie înainte de a asambla produsul. 1566 - 008 - 24.11.2021 401Asamblarea mânerului

1. Împingeți șurubul (A) prin mâner (B), șaiba de plastic

(C) și consola de susținere a mânerului (D).

2. Strângeți complet piulița (E).

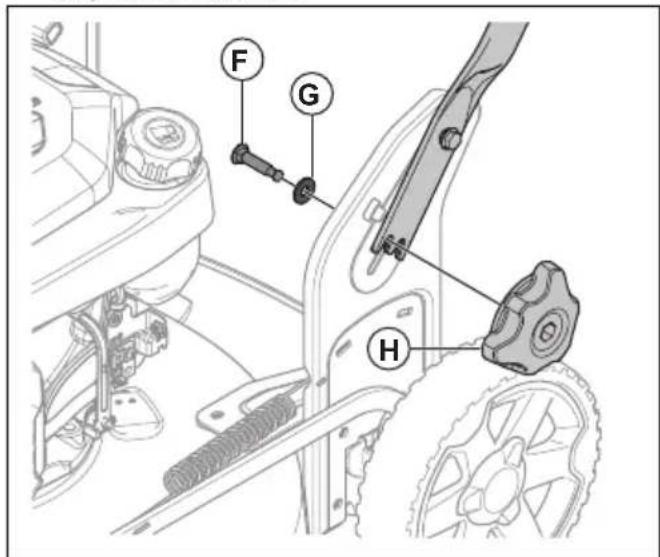

3. Împingeți șurubul (F) prin șaibă (G) și consola de

susținere a mânerului.

4. Strângeți complet rozeta (H).

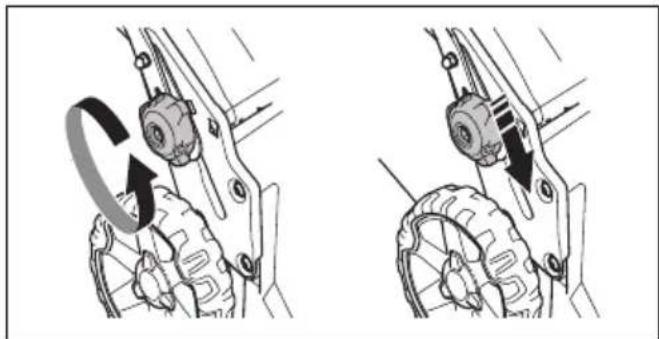

Pentru a regla mânerul

1. Slăbiți butoanele inferioare.

ți butoanele spre capătul inferior al canelurilor de pe partea stângă și de pe partea dreaptă a produsului.

3. Setați înălțimea mânerului într-una dintre cele 2

poziții disponibile.

4. Deplasați butoanele în sus în direcția mânerului,

până când acestea se opresc și se aude un clic.

5. Strângeți rozetele până la capăt.

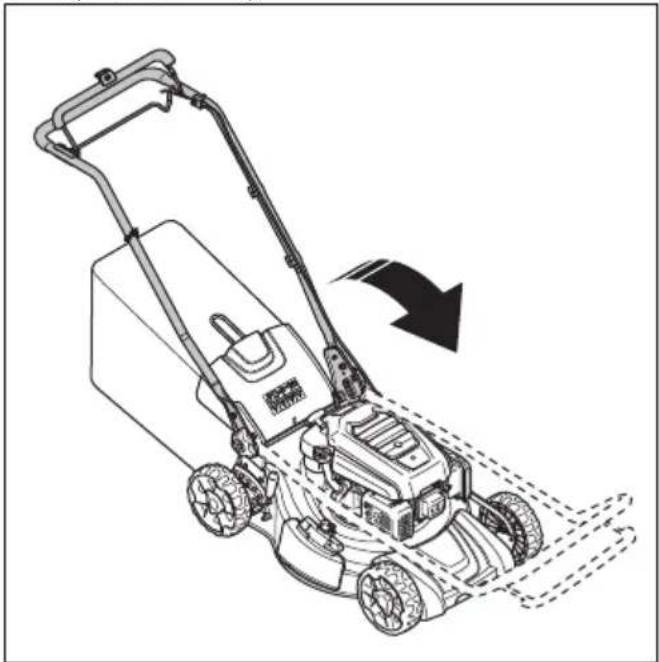

Așezați produsul în poziția pentru transport

1. Slăbiți butoanele inferioare.

2. Deplasați butoanele spre capătul inferior al

canelurilor de pe partea stângă și de pe partea dreaptă a produsului.

1566 - 008 - 24.11.20213. Pliați mânerul în față. Așezarea produsului în poziția de funcționare

1. Pliați mânerul în poziție verticală.

2. Deplasați butoanele în sus în direcția mânerului,

până când acestea se opresc și se aude un clic.

ți butoanele până la capăt. Asamblarea colectorului de iarbă (LC 151, LC 151S)

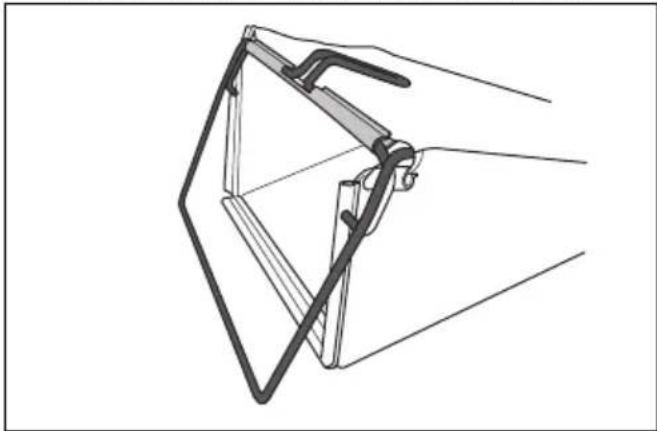

1. Prindeți cadrul colectorului de iarbă de sacul de

iarbă, cu partea rigidă a sacului în jos. Mențineți mânerul cadrului în afara părții de sus a sacului.

2. Fixați sacul de iarbă pe cadru cu ajutorul clemelor.

1566 - 008 - 24.11.2021 403Funcţionarea Introducere AVERTISMENT: Înainte de a utiliza produsul, trebuie să citiți și să înțelegeți capitolul privind siguranța. Husqvarna Connect Husqvarna Connect este o aplicație gratuită pentru dispozitivul dvs. mobil. Aplicația Husqvarna Connect vă oferă funcții extinse pentru produsul dvs. Husqvarna:

• Informații pe larg despre produs.

• Informații despre piese pentru produse și service și asistență pentru acestea. Pentru a începe să utilizați Husqvarna Connect

1. Descărcați aplicația Husqvarna Connect pe

dispozitivul dvs. mobil.

2. Înregistrați-vă în aplicația Husqvarna Connect.

3. Urmați pașii cu instrucțiuni din aplicația Husqvarna

Connect pentru a conecta și înregistra produsul. Înainte de a utiliza produsul

1. Citiți cu atenție manualul operatorului și asigurați-vă

că înțelegeți instrucțiunile.

2. Examinați echipamentul de tăiere și asigurați-vă că

este corect montat și reglat. Consultați Pentru a examina echipamentul de tăiere la pagina 409

3. Umpleți rezervorul de carburant. Consultați

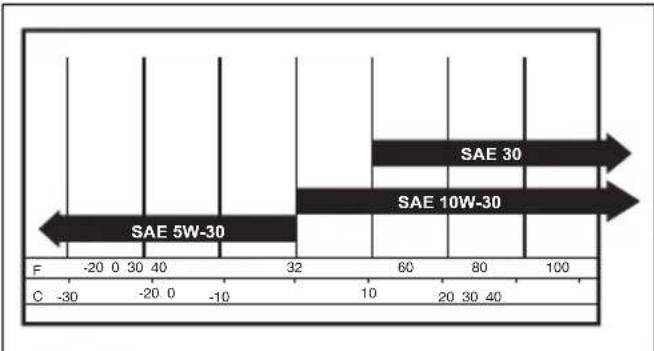

4. Umpleți rezervorul de ulei și verificați nivelul uleiului.

Consultați Pentru a verifica nivelul de ulei la pagina

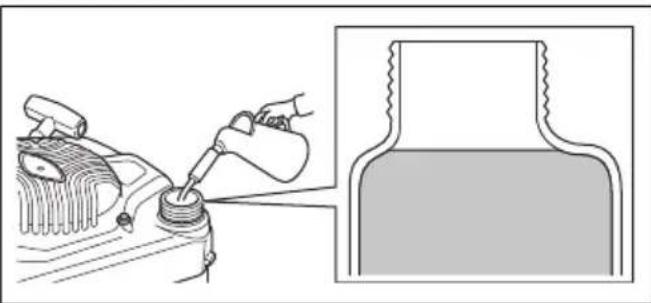

Alimentarea cu carburant Dacă este disponibilă, folosiți benzină alchilată/cu emisii scăzute. Dacă benzina alchilată/cu emisii scăzute nu este disponibilă, folosiți benzină fără plumb sau benzină cu plumb de bună calitate, cu o cifră octanică nu mai mică de 90. ATENŢIE: Nu utilizați benzină cu o cifră octanică mai mică de 90 RON (87 AKI). Aceasta poate deteriora produsul.

1. Deschideți încet capacul rezervorului de carburant

pentru a elibera presiunea.

ți încet, cu o canistră de carburant. Dacă vărsați carburant, îndepărtați-l cu o cârpă și lăsați-l să se usuce.

3. Curățați suprafața din jurul capacului rezervorului de

4. Strângeți până la capăt capacul rezervorului de

carburant. Dacă acesta nu este strâns, există pericol de incendiu.

5. Înainte de pornire, mutați produsul la o distanță de

minimum 3 m (10 ft) față de poziția unde ați umplut rezervorul. Pentru a seta înălțimea de tăiere

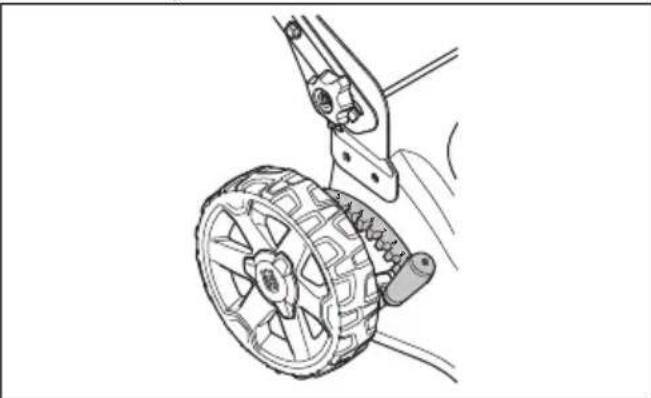

1. Deplasați spre spate pârghia înălțimii de tăiere

pentru a mări înălțimea de tăiere.

2. Deplasați înainte pârghia înălțimii de tăiere pentru a

reduce înălțimea de tăiere.

ATENŢIE: Nu setați o înălțime de tăiere prea scăzută. Cuțitele pot atinge solul dacă suprafața gazonului nu este plană. Pornirea produsului

1. Cablul de alimentare a aprinderii trebuie să fie

2. Stați în spatele produsului.

1566 - 008 - 24.11.20213. Țineți maneta frânei de motor lipită de mâner.

4. Țineți mânerul șnurului de pornire cu mâna dreaptă.

5. Trageți încet de șnurul de pornire până ce simțiți o

6. Trageți cu forță pentru a porni motorul.

AVERTISMENT: Nu răsuciți cablul de pornire în jurul mâinii. Utilizarea transmisiei pe roți LC 151S & LB 256SP

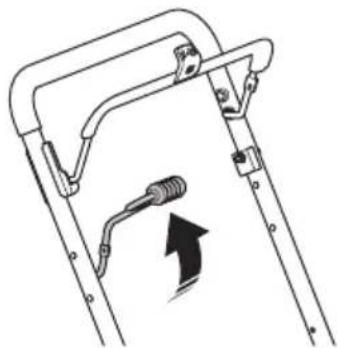

• Împingeți maneta de transmisie în direcția mânerului.

• Eliberați maneta de transmisie pentru a dezactiva transmisia, de exemplu atunci când vă apropiați de un obstacol.

• Înainte de a trage produsul în spate, decuplați transmisia și împingeți produsul înainte cu aproximativ 10 cm. Utilizarea transmisiei pe roți (LB 251S)

• Trageți pârghia de transmisie în direcția mânerului.

• Împingeți pârghia de transmisie departe de mâner pentru a dezactiva transmisia, de exemplu atunci când vă apropiați de un obstacol. Nota: Pârghia de transmisie este decuplată automat atunci când eliberați maneta frânei de motor.

• Înainte de a trage produsul în spate, împingeți pârghia transmisiei departe de mâner și împingeți produsul înainte cu aproximativ 10 cm, pentru a decupla complet transmisia. Oprirea produsului

• Pentru a opri doar transmisia, eliberați maneta transmisiei (LC 151S, LB 256SP) sau pârghia transmisiei (LB 251S).

• Pentru a opri motorul, eliberați maneta frânei de motor. Utilizarea produsului cu colectorul de iarbă (LC 151, LC 151S) AVERTISMENT: Nu utilizați produsul fără un colector de iarbă sau fără ca capacul posterior să fie închis. Obiectele pot ejecta și pot cauza vătămarea operatorului.

1. Ridicați capacul posterior și scoateți obturatorul

pentru resturi vegetale, dacă este montat.

2. Asamblați colectorul de iarbă, consultați

Asamblarea colectorului de iarbă (LC 151, LC 151S) la pagina

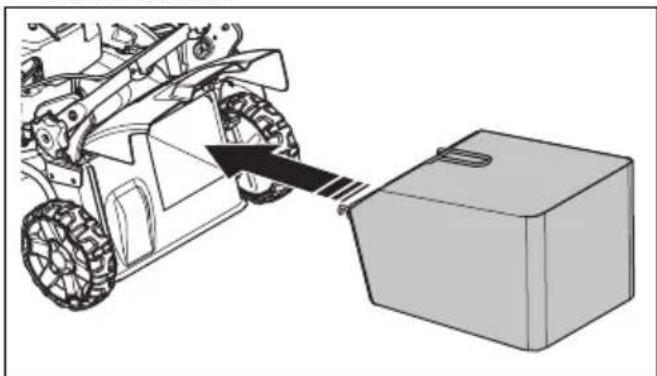

3. Puneți colectorul de iarbă pe consolă.

4. Scoateți capacul posterior și puneți-l pe cadrul

sacului de iarbă. 1566 - 008 - 24.11.2021 405Trecerea produsului în modul de mărunțire (LC 151, LC 151S) Asigurați-vă că motorul este oprit înainte de a trece produsul în modul de mărunțire.

1. Ridicați capacul posterior și scoateți colectorul de

iarbă, dacă este montat.

2. Introduceți obturatorul pentru resturi vegetale în

3. Închideți capacul posterior și asigurați-vă că este

bine închis pe obturatorul pentru resturi vegetale. Nota: Pentru a mări performanța modului de mărunțire, înlocuiți cuțitul cu accesoriul cuțit de mărunțire. Consultați Pentru a înlocui lama la pagina

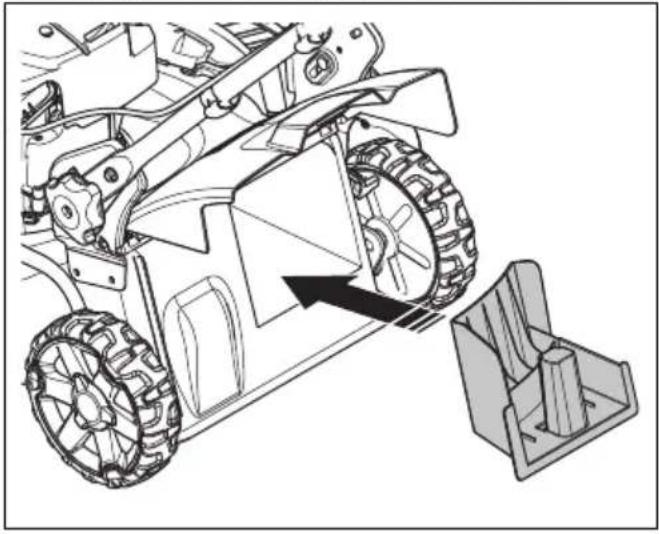

Trecerea produsului în modul de descărcare laterală

1. Ridicați capacul posterior și scoateți sacul de iarbă,

2. Închideți capacul posterior și asigurați-vă că este

bine închis pe produs.

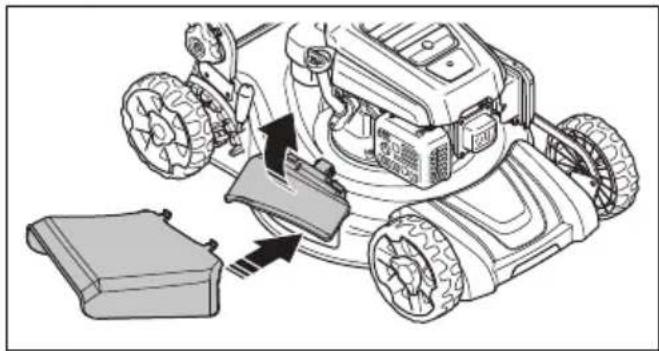

3. Ridicați dispozitivul de blocare pentru descărcare.

ți capacul de descărcare laterală și instalați deflectorul de descărcare laterală pe știfturile de sprijin.

5. Lăsați capacul de descărcare laterală să se închidă

pe deflectorul de descărcare laterală. Asigurați-vă că deflectorul de descărcare laterală este bine poziționat înainte de a utiliza produsul. Nota: Pentru a mări performanța în modul de descărcare laterală, instalați cuțitul de mărunțire. Golirea colectorului de iarbă ATENŢIE: Ridicați colectorul de iarbă când îl mișcați, pentru a preveni uzarea sa.

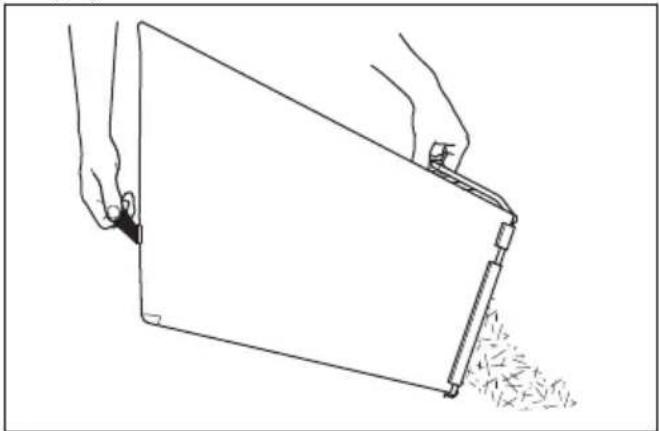

1. Ridicați colectorul de iarbă prinzându-l de mânerul

1566 - 008 - 24.11.20212. Folosiți mânerul cadrului și mânerul sacului când goliți colectorul de iarbă. Obținerea rezultatelor bune

• Utilizați întotdeauna o lamă ascuțită. O lamă tocită oferă rezultate neregulate, iar suprafața tăiată a ierbii se îngălbenește. De asemenea, o lamă ascuțită folosește mai puțină energie decât o lamă tocită.

• Nu tăiați niciodată mai mult de ⅓ din lungimea ierbii. Folosiți cea mai mare înălțime de tăiere când începeți să tăiați iarba. Verificați rezultatul și coborâți înălțimea de tăiere la un nivel convenabil. Dacă iarba este foarte înaltă, deplasați aparatul încet și tundeți de două ori, dacă este necesar.

• Tăiați de fiecare dată în altă direcție, pentru a preveni formarea de dungi pe gazon.

• Ridicați capacul posterior și scoateți colectorul de iarbă.

• Dacă obturatorul pentru resturi vegetale și cuțitul de mărunțire sunt atașate, îndepărtați-le.

• Închideți capacul posterior, înainte de utilizarea produsului. Atunci când utilizați produsul, iarba tăiată este evacuată pe sub capacul posterior.

• Păstrați capacul de tăiere curat. Acumularea de iarbă și de murdărie pe partea interioară a capacului de tăiere poate reduce calitatea rezultatului tăierii. Consultați Pentru a cură

a interioară a capacului de tăiere la pagina 408

Întreținerea Introducere AVERTISMENT: Înainte de a efectua orice operații de întreținere, citiți și înțelegeți capitolul privind siguranța. Toate lucrările de service și de reparații la produs necesită instruire specială. Garantăm disponibilitatea unor lucrări profesioniste de reparații și service. Dacă distribuitorul dvs. nu este agent de service, solicitați acestuia informații cu privire la cel mai apropiat agent de service. Program de întreținere ATENŢIE: Asigurați-vă că filtrul de aer este ridicat și nu este lipit de sol când înclinați produsul. Pericol de defectare a motorului. Intervalele de întreținere sunt calculate având în vedere o utilizare zilnică a produsului. Intervalele se modifică dacă produsul nu este utilizat zilnic. Pentru operațiunile de întreținere marcate cu *, consultați instrucțiunile din Dispozitivele de siguran

ă de pe produs la pagina 400

Întreținerea Zilnic Lunar În fiecare se- zon Efectuați o inspecție generală X Examinați nivelul uleiului X Schimbați uleiul (prima dată după 5 ore de utilizare, apoi la fiecare 50 ore de utilizare)

Dacă produsul este folosit cu o sarcină mare sau la temperaturi ambiante ridicate, înlocuiți uleiul de motor la fiecare 25 de ore. 1566 - 008 - 24.11.2021 407Întreținerea Zilnic Lunar În fiecare se- zon Examinați echipamentul de tăiere X Examinați capacul de tăiere * X Examinați maneta frânei de motor * X Examinați amortizorul de zgomot * X Verificați bujia. Curățați sau înlocuiți bujia dacă este necesar X Examinați filtrul de aer X Curățați filtrul de aer

Schimbați filtrul de aer X Examinați sistemul de alimentare cu carburant X Curățați lamelele de răcire de pe cilindru X Examinați și reglați cablul de ambreiaj (LC 151S, LB 251S, LB 256SP)

Curățați sub capacul transmisiei (LB 251S) X Pentru a efectua o inspecție generală

• Asigurați-vă că toate șuruburile și piulițele produsului sunt strânse. Pentru a curăța produsul la exterior

• Folosiți o perie pentru a elimina frunzele, iarba și murdăria.

• Asigurați-vă că priza de aer din partea superioară a motorului nu este înfundată.

• Nu utilizați o instalație de spălare cu presiune ridicată pentru a curăța produsul.

• Dacă utilizați apă pentru a curăța produsul, nu stropiți direct către motor. Pentru a curăța suprafața interioară a capacului de tăiere

1. Goliți rezervorul de carburant.

2. Înclinați produsul. Asigurați-vă că bujia este orientată

în sus. ATENŢIE: Dacă produsul este așezat cu filtrul de aer în jos, motorul se poate deteriora.

3. Spălați cu apă suprafața interioară a capacului de

tăiere. Curățarea dedesubtul capacului transmisiei (LB 251S)

1. Goliți rezervorul de carburant.

2. Înclinați produsul. Asigurați-vă că bujia este orientată

în sus. ATENŢIE: Dacă produsul este așezat cu filtrul de aer în jos, motorul se poate deteriora.

Curățați mai des în condiții de praf sau când sunt prezente reziduuri în aer. Înlocuiți filtrul de aer dacă este foarte murdar. 408 1566 - 008 - 24.11.20213. Îndepărtați cele 7 șuruburi.

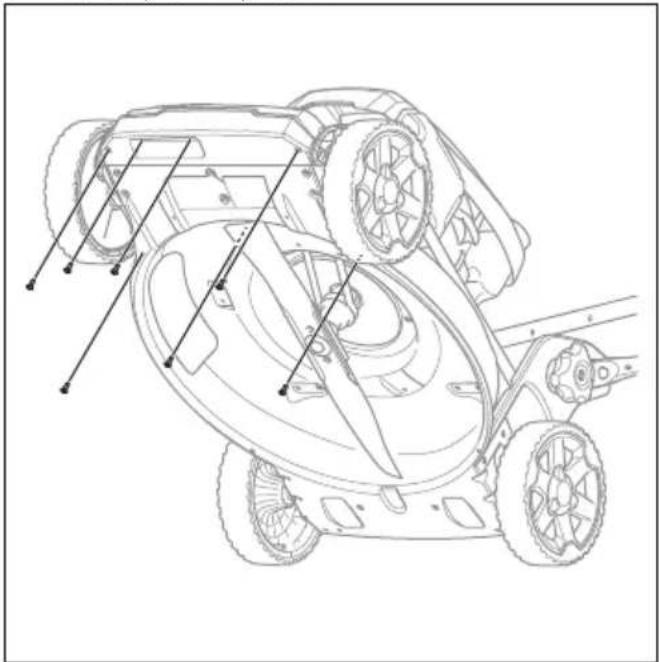

4. Scoateți capacul transmisiei.

5. Curățați suprafața cu o perie.

ATENŢIE: Apa sau murdăria de sub capacul transmisiei poate provoca deteriorarea transmisiei.

6. Montați capacul transmisiei și cele 7 șuruburi.

Pentru a examina echipamentul de tăiere AVERTISMENT: Pentru a preveni pornirea accidentală, decuplați cablul de alimentare a aprinderii de la bujie. AVERTISMENT: Purtați mănuși de protecție când efectuați întreținerea echipamentului de tăiere. Cuțitul este foarte ascuțit și vă puteți tăia foarte ușor.

1. Examinați echipamentul de tăiere pentru a identifica

eventuale deteriorări sau crăpături. Înlocuiți întotdeauna un echipament de tăiere deteriorat.

2. Observați cuțitul pentru a vedea dacă este deteriorat

sau tocit. Nota: După ascuțirea cuțitului, acesta trebuie echilibrat. Solicitați unui centru de service să ascută, să monteze la loc și să echilibreze cuțitul. Dacă loviți un obstacol care determină produsul să se oprească, înlocuiți cuțitul deteriorat. Solicitați centrului de service să estimeze dacă lama poate fi ascuțită sau trebuie înlocuită. Pentru a înlocui lama

1. Blocați cuțitul cu o bucată de lemn.

2. Scoateți bolțul disc și șaiba de siguranță.

3. Demontați cuțitul.

4. Examinați suportul cuțitului și bolțul acestuia pentru a

vedea dacă există deteriorări.

5. Examinați arborele motorului pentru a vă asigura că

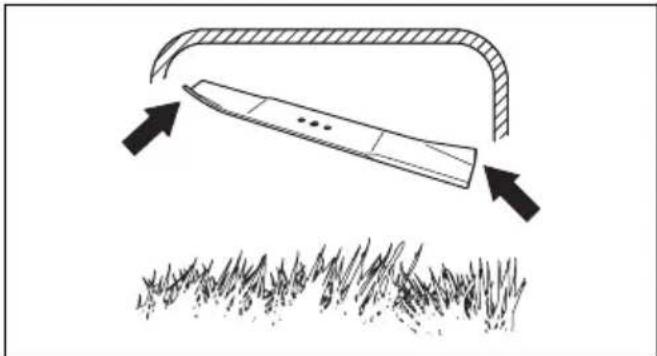

6. Când montați un cuțit nou, îndreptați capetele oblice

ale cuțitului în direcția capacului de tăiere.

7. Asigurați-vă de alinierea cuțitului cu centrul arborelui

8. Blocați cuțitul cu o bucată de lemn. Montați șaiba

elastică și strângeți bolțul și șaiba la un cuplu de 43 – 47 Nm.

9. Învârtiți cuțitul cu mâna și asigurați-vă că se rotește

liber. 1566 - 008 - 24.11.2021 409AVERTISMENT: Purtați mănuși de protecție rezistente. Cuțitul este foarte ascuțit și vă puteți tăia foarte ușor.

10. Porniți produsul pentru a efectua un test al cuțitului.

Dacă acesta nu este fixat corect, produsul vibrează sau rezultatele sunt nesatisfăcătoare. Pentru a verifica nivelul de ulei ATENŢIE: Un nivel de ulei prea redus poate deteriora motorul. Efectuați o verificare a nivelului de ulei înainte să porniți produsul.

1. Așezați produsul pe teren drept.

2. Scoateți bușonul rezervorului cu joja atașată.

3. Curățați joja de ulei.

4. Introduceți joja complet în rezervorul de ulei pentru o

înregistrare corectă a nivelului de ulei.

6. Examinați nivelul de ulei de pe jojă.

7. Dacă nivelul uleiului este scăzut, alimentați cu ulei

de motor și verificați din nou nivelul. Înlocuirea uleiului de motor AVERTISMENT: Imediat după oprirea motorului, uleiul de motor este foarte fierbinte. Lăsați motorul să se răcească înainte de a îl goli de ulei. Dacă uleiul de motor intră în contact cu pielea, curățați cu apă și săpun.

1. Utilizați produsul până când rezervorul de carburant

2. Scoateți cablu de alimentare a aprinderii din bujie.

3. Scoateți bușonul rezervorului de ulei.

4. Amplasați sub produs un recipient în care să

colectați uleiul de motor.

5. Înclinați produsul pentru a scurge uleiul de motor din

6. Umpleți cu ulei de motor proaspăt și de tipul

recomandat în Date tehnice la pagina 414

ți nivelul de ulei. Consultați Pentru a verifica nivelul de ulei la pagina 410

Pentru a verifica bujia ATENŢIE: Folosiți întotdeauna tipul recomandat de bujie. Tipul incorect de bujie poate defecta produsul.

• Verificați bujia dacă motorul nu are putere, nu pornește ușor sau nu funcționează corect la turație de mers în gol.

• Pentru a reduce riscul prezenței materialelor nedorite la electrozii bujiei, respectați aceste instrucțiuni: a) Asigurați-vă că turația de mers în gol este corect reglată. b) Asigurați-vă că amestecul este corect. c) Asigurați-vă că filtrul de aer este curat.

• Dacă bujia este murdară, curățați-o și asigurați-vă că distanța dintre electrozi este corectă, consultați Date tehnice la pagina 414

• Înlocuiți bujia atunci când este necesar. Filtru de aer Un filtru de aer murdar poate cauza deteriorarea sau funcționarea incorectă a motorului. Efectuați mai des întreținerea filtrului de aer în mediile cu mult praf. Consultați Între

inerea la pagina 407 pentru informații despre înlocuirea filtrului de aer. Nota: Întotdeauna înlocuiți un filtru de aer deteriorat. Scoaterea și montarea filtrului de aer AVERTISMENT: Utilizați mănuși de protecție.

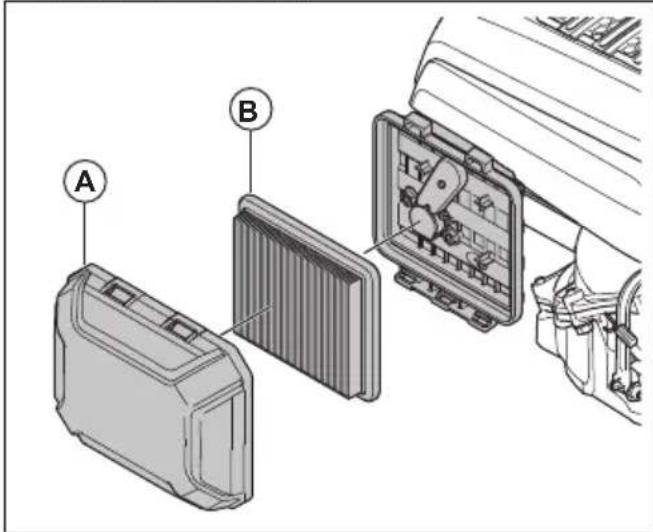

1. Apăsați clemele de pe capacul filtrului de aer.

2. Scoateți cu grijă capacul filtrului de aer (A) de pe

1566 - 008 - 24.11.20213. Scoateți filtrul de aer (B).

4. Verificați dacă filtrul de aer este deteriorat. Înlocuiți

un filtru de aer deteriorat.

5. Curățați și examinați filtrul de aer. Consultați

area filtrului de aer la pagina 411

6. Instalați în ordine inversă.

Curățarea filtrului de aer Un filtru de aer murdar poate cauza deteriorarea sau funcționarea incorectă a motorului. Efectuați mai des întreținerea curățătorului de aer în mediile cu mult praf. Consultați Între

inerea la pagina 407 pentru informații despre înlocuirea filtrului de aer.

1. Îndepărtați capacul filtrului de aer și scoateți filtrul.

2. Curățați filtrul prin lovirea acestuia de o suprafață

plană. Nu utilizați solvent cu benzină, kerosen sau aer comprimat pentru curățarea filtrului. Nota: Filtrele de aer în funcțiune pentru o perioadă lungă de timp nu pot fi curățate complet. Înlocuiți filtrul de aer la intervale regulate. Filtrele de aer deteriorate trebuie înlocuite întotdeauna.

3. Când asamblați filtrul de aer, asigurați-vă că acesta

este etanșat complet pe suportul filtrului. Verificarea deflectorului de descărcare laterală Deflectorul de descărcare laterală este atașat la deschiderea pentru descărcare laterală a produsului. Scade riscul expulzării de obiecte în direcția poziției de tăiere a operatorului.

1. Asigurați-vă că deflectorul descărcare laterală nu

ți deflectorul de descărcare laterală. Asigurați-vă că nu vedeți defecte, cum ar fi crăpături sau arcuri rupte care împing ușa pentru închidere.

3. Înlocuiți deflectorul de descărcare laterală sau

arcurile, dacă sunt deteriorate. Pentru a examina sistemul de alimentare cu carburant

• Examinați bușonul rezervorului de carburant și garnitura bușonului rezervorului de carburant pentru a vă asigura că nu există deteriorări.

• Examinați furtunul de carburant pentru a vă asigura că nu există scurgeri. Dacă furtun de carburant este deteriorat, trebuie înlocuit de către un agent de service. Reglarea cablului de ambreiaj (LC 151S, LB 251S, LB 256SP) Pentru situațiile următoare, este necesar să micșorați lungimea cablului de ambreiaj:

• Acționarea roților nu se cuplează când trageți maneta de transmisie sau maneta de control al vitezei.

• Produsul se deplasează lent când acționarea roților este cuplată. Pentru situațiile următoare, este necesar să prelungiți lungimea cablului de ambreiaj:

• Produsul se deplasează atunci când acționarea roților nu este cuplată.

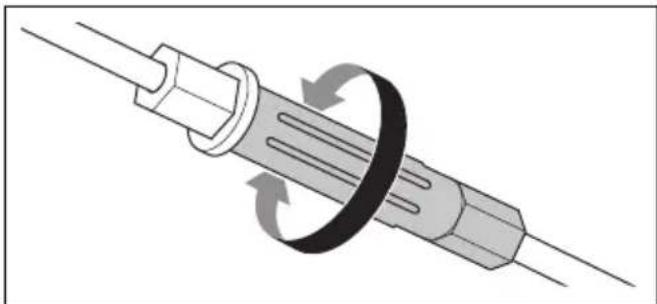

• Reglați cablul de ambreiaj. a) Pentru a reduce lungimea cablului de ambreiaj, rotiți șurubul de reglare în sens invers acelor de ceasornic. b) Pentru a prelungi lungimea cablului de ambreiaj, rotiți șurubul de reglare în sensul acelor de ceasornic. Dacă produsul continuă să se deplaseze nesatisfăcător după reglare, contactați distribuitorul de service 1566 - 008 - 24.11.2021 411Depanarea motorului Problemă Cauza posibilă Soluție Motorul nu pornește. Cablul de alimentare a aprinderii nu este conectat corect. Conectați cablul de alimentare a aprin- derii la bujie. Rezervorul de carburant este gol. Umpleți rezervorul de carburant cu tipul corect de carburant. Combustibilul este vechi. Scurgeți rezervorul de carburant și car- buratorul. Realimentați cu benzină nouă. Există murdărie în carburator sau în con- ducta de carburant. Curățați carburatorul și/sau conducta de carburant. Bujia este defectă. Reglați apărătoarea electrodului, curățați sau schimbați bujia. Există combustibil pe bujie. Curățați bujia. Motorul nu se oprește. Mecanismul de oprire este defect. Decuplați cablul de alimentare a aprinde- rii de la bujie. Repararea produsului tre- buie efectuată de către un agent de ser- vice autorizat. Motorul nu funcționează uni- form. Cablul de alimentare a aprinderii nu este conectat corect. Conectați cablul de alimentare a aprin- derii la bujie. Există mizerie în conducta de carburant sau carburantul a expirat. Curățați conducta de carburant. Umpleți rezervorul de carburant cu carburant nou de tipul corect. Există un blocaj al capacului rezervorului de carburant. Curățați capacul rezervorului de carbu- rant. Există apă sau murdărie în sistemul de alimentare cu carburant. Goliți rezervorul de carburant. Umpleți rezervorul de carburant cu carburant nou de tipul corect. Filtrul de aer este murdar. Curățați filtrul de aer. Carburatorul trebuie reglat. Lăsați un distribuitor de service să regle- ze carburatorul. Motorul devine prea fierbinte. Nivelul de ulei de motor este prea scă- zut. Umpleți cu ulei de motor. Debitul de aer nu este suficient. Curățați filtrul de aer și carcasa filtrului de aer. Carburatorul trebuie reglat. Lăsați un distribuitor de service să regle- ze carburatorul. Există rateuri de combustie în timpul funcționării la viteză mare. Distanța dintre electrozi din bujie este prea mică. Reglați distanța dintre electrozi. 412 1566 - 008 - 24.11.2021Problemă Cauza posibilă Soluție Zgomote neobișnuite de la motor în timpul operării cu sarcină normală. Tip incorect de benzină. Scurgeți rezervorul de carburant și car- buratorul. Realimentați cu benzină nouă. Consultați Alimentarea cu carburant la pagina 404 . Dacă problema persistă, discutați cu reprezentantul de service lo- cal. Motorul nu funcționează lin la turația de mers în gol. Bujia este murdară, defectă sau distanța dintre electrozi este prea mare. Reglați apărătoarea electrodului sau schimbați bujia. Carburatorul trebuie reglat. Reglați carburatorul. Filtrul de aer este murdar. Curățați filtrul de aer. Transportul, depozitarea şi eliminarea Transportul și depozitarea

• Pentru depozitarea și transportul produsului și a carburantului, asigurați-vă că nu există scurgeri și gaze. Scânteile sau flăcările deschise, de exemplu cele provenite de la dispozitive sau boilere electrice, pot cauza un incendiu.

• Utilizați întotdeauna recipiente omologate pentru depozitarea și transportarea combustibilului.

• Goliți rezervorul de carburant și depozitați produsul pentru o perioadă lungă de timp. Eliminați carburantul într-o locație de eliminare autorizată

• Fixați în siguranță produsul în timpul transportului pentru a preveni daunele și accidentele.

• Păstrați produsul într-o zonă restricționată pentru a preveni accesul copiilor sau al persoanelor neautorizate.

• Păstrați produsul într-un spațiu uscat și ferit de îngheț. Dezafectarea

• Respectați cerințele de reciclare și reglementările locale aplicabile.

• Eliminați toate substanțele chimice, precum uleiul de motor sau carburantul, la un centru de service sau într-o locație de eliminare autorizată.

• Atunci când produsul nu mai este în uz, trimiteți-l la un distribuitor Husqvarna sau casați-l într-o locație de reciclare. 1566 - 008 - 24.11.2021 413Date tehnice Date tehnice LC 151 LC 151S LB 251S LB 256SP Motor Marcă Husqvarna Husqvarna Husqvarna Husqvarna Tip de motor Cu un cilindru, în 4 timpi, răcire forțată cu aer, OHV Cu un cilindru, în 4 timpi, răcire forțată cu aer, OHV Cu un cilindru, în 4 timpi, răcire forțată cu aer, OHV Cu un cilindru, în 4 timpi, răcire forțată cu aer, OHV Cilindree, cm

Turație, rpm 2800 2800 2800 2800 Putere nominală de ieșire motor,

Nivel de putere a zgomotului, măsu- rat, dB(A)

Nivel de putere acustică garantat

Puterea nominală indicată a motorului este puterea de ieșire medie netă (la turația specificată) a unui motor de producție normal pentru modelul de motor, măsurată conform standardului SAE J1349/ISO1585. Motoare- le de producție în masă pot prezenta valori diferite de aceasta. Puterea de ieșire efectivă pentru motorul insta- lat pe produsul final va depinde de viteza de funcționare, de condițiile de mediu și de alte valori.

Dacă se folosește ulei SAE-30 la temperaturi mai joase de +5 °C, există riscul să nu lubrifieze suficient moto- rul. Acest lucru poate cauza deteriorarea motorului. Consultați Înlocuirea uleiului de motor la pagina 410 pen- tru uleiul corect pentru temperaturi scăzute.

Emisiile de zgomot în mediu măsurate ca putere acustică (L

) în conformitate cu directiva CE 2000/14/CE. 414 1566 - 008 - 24.11.2021LC 151 LC 151S LB 251S LB 256SP Niveluri de zgomot

Nivel de presiune acustică la urechea operatorului, dB(A)

Niveluri de vibrații

Vibrații în mâner, m/s

8,5 8,5 4,7 7,5 Echipament de tăiere Înălțime de tăiere, mm 25-75 25-75 25-75 25-75 Lățime de tăiere, mm 510 510 510 560 Sistem de tăiere Colectare / Bio- Clip

/ Descărca- re laterală Colectare / Bio- Clip

/ Descărca- re laterală BioClip

/ Des- cărcare laterală BioClip

/ Des- cărcare laterală Lamă - standard Colecția

Lamă - Accesoriu Tocător

Capacitate colector de iarbă, litri 65 65 – – Deplasarea Viteză de deplasare independentă, km/h – 3,6 4,0 3,6

Datele raportate pentru presiunea nivelului de zgomot prezintă o distribuție statistică tipică (abatere standard) de 1,2 dB(A).

Datele raportate pentru nivelul de vibrații prezintă o dispersie statistică tipică (abatere standard) de 0,2 m/s

1566 - 008 - 24.11.2021 415Declarație de conformitate CE Declarație de conformitate CE Husqvarna AB, SE-561 82 Huskvarna, Suedia, tel.: [phone], declară că mașina pentru tuns gazonul Husqvarna LC 151, LC 151S, LB 251S, LB 256SP din anul 2020 și ulterior, respectă cerințele DIRECTIVEI CONSILIULUI:

• din 8 iunie 2011 privind „restricțiile de utilizare a anumitor substanțe periculoase” 2011/65/UE.

• din 17 mai 2006 „referitoare la utilaje” 2006/42/CE

• din 26 februarie 2014 „referitoare la compatibilitatea electromagnetică” 2014/30/UE

• din 8 mai 2000 „referitoare la emisiile de zgomot în mediul înconjurător” 2000/14/CE Informațiile privind emisiile de zgomot sunt specificate în secțiunea Date tehnice. Au fost aplicate următoarele standarde: EN ISO 5395-1:2013, EN ISO 5395-1:2013/A1, EN ISO 5395-2:2013, EN ISO 5395-2:2013/A1:2016, EN ISO

5395-2:2013/A2:2017, EN ISO 14982:2009

În absența altor indicații, standardele menționate mai sus reprezintă cele mai recente versiuni publicate. Organismul notificat: 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Sweden a efectuat evaluarea conformității potrivit Anexei VI din directiva 2000/14/CE. Huskvarna, 2021-11-30 Claes Losdal, Director de Dezvoltare/Produse pentru grădină (reprezentant autorizat al Husqvarna AB și responsabil cu documentația tehnică)
