РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ LC 151S HUSQVARNA

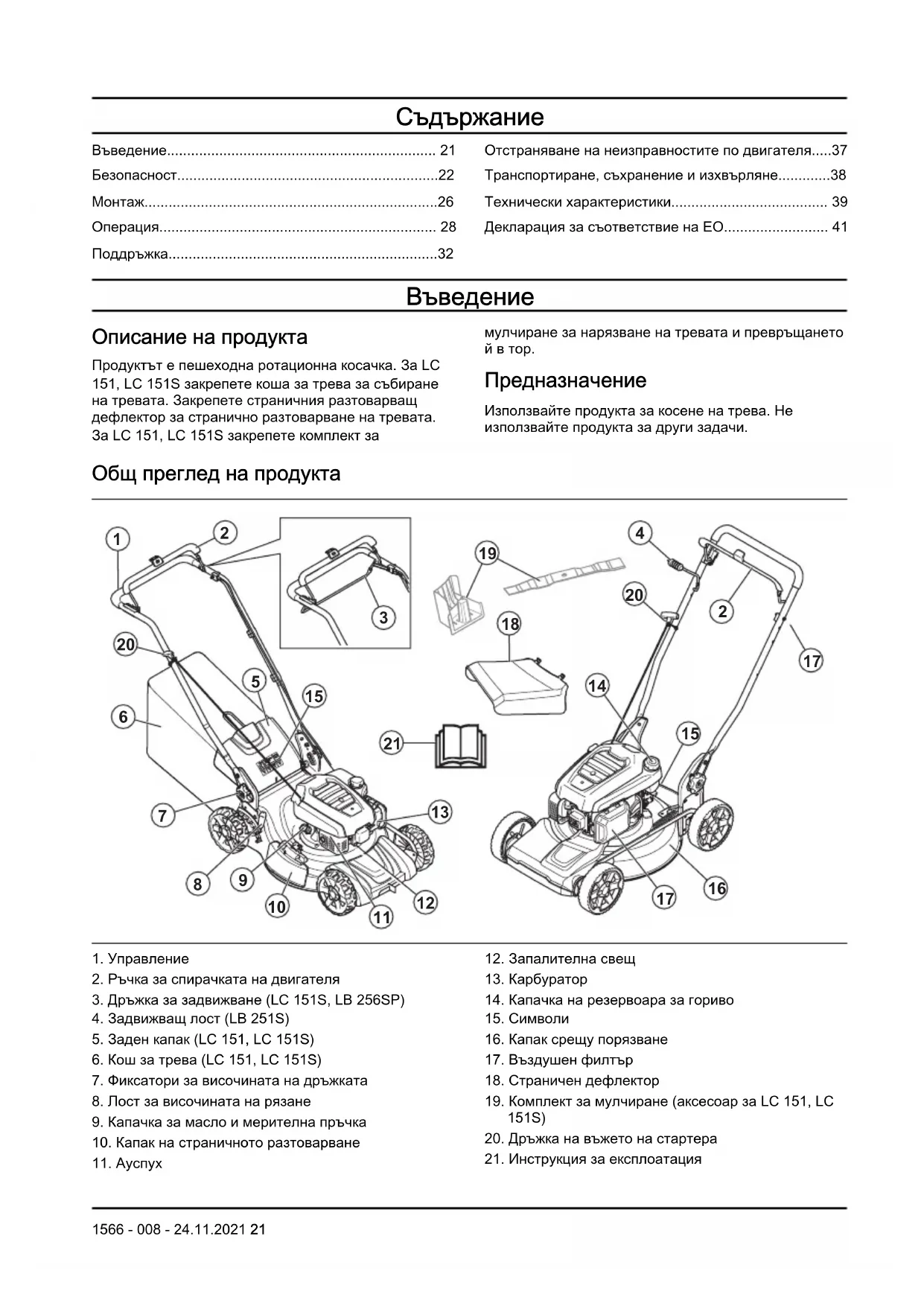

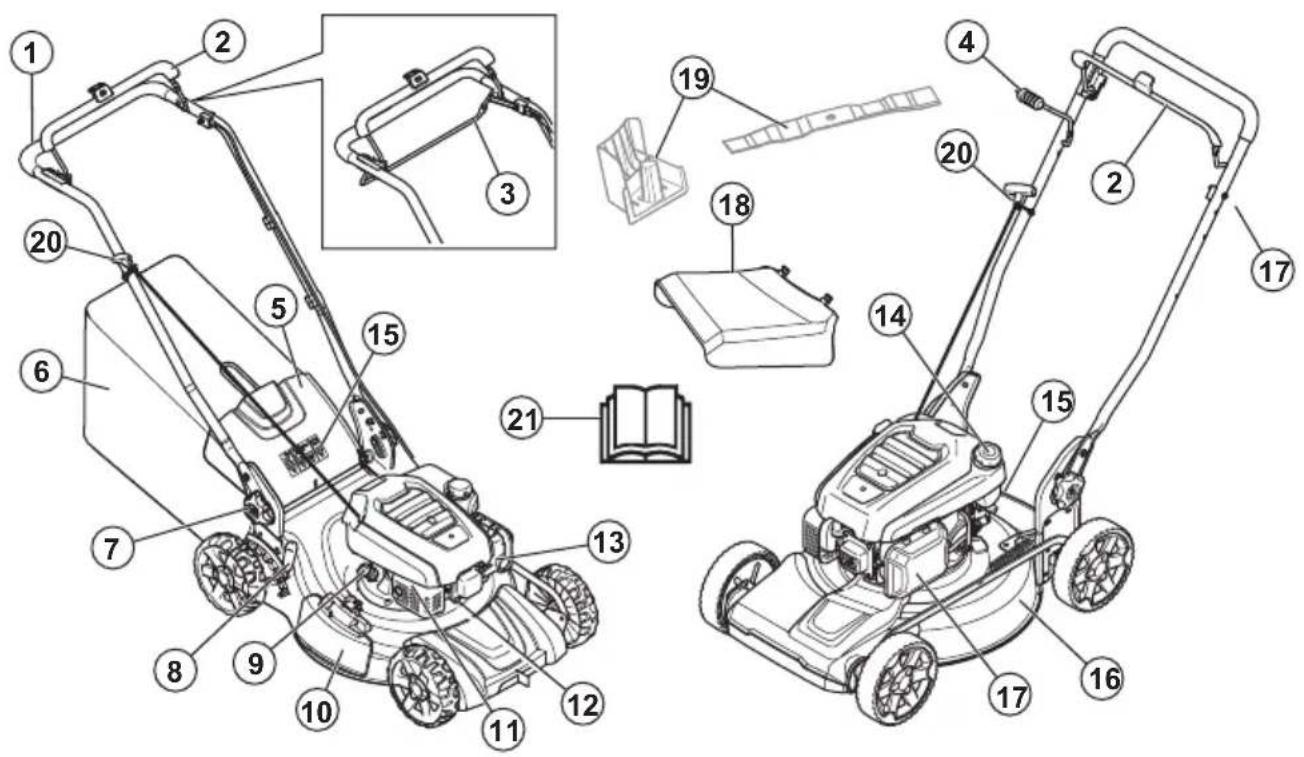

Описание на продукта Продуктът е пешеходна ротационна косачка. За LC 151, LC 151S закрепете коша за трева за събиране на тревата. Закрепете страничния разтоварващ дефлектор за странично разтоварване на тревата. За LC 151, LC 151S закрепете комплект за мулчиране за нарязване на тревата и превръщането

Предназначение Използвайте продукта за косене на трева. Не използвайте продукта за други задачи. Общ преглед на продукта

2. Ръчка за спирачката на двигателя

3. Дръжка за задвижване (LC 151S, LB 256SP)

4. Задвижващ лост (LB 251S)

7. Фиксатори за височината на дръжката

8. Лост за височината на рязане

9. Капачка за масло и мерителна пръчка

10. Капак на страничното разтоварване

12. Запалителна свещ

16. Капак срещу порязване

19. Комплект за мулчиране (аксесоар за LC 151, LC

20. Дръжка на въжето на стартера

21. Инструкция за експлоатация

1566 - 008 - 24.11.2021 21Символи върху машината ПРЕДУПРЕЖДЕНИЕ! Внимавайте и използвайте продукта правилно. Този продукт може да причини сериозно нараняване или смърт на оператора и други хора. Прочетете внимателно ръководството за оператора и се уверете, че разбирате инструкциите, преди да използвате машината. Пазете се от отскачащи предмети и

Дръжте хората и животните на безопасно разстояние от работната

Предупреждение: Дръжте ръцете и краката си далеч от въртящия се нож. Предупреждение: Дръжте ръцете и краката си далеч от въртящи се части. Спрете двигателя и отстранете запалителния кабел преди ремонти или техническо обслужване. Този продукт отговаря на изискванията на приложимите директиви на EO. Шумови емисии в околната среда в съответствие с Директивата на Европейската общност. Емисиите на продукта са посочени в раздела за технически характеристики и на

Риск от пожар. Не вдишвайте отработени газове. Отработените газове от двигателя съдържат въглероден окис – много опасен, отровен газ без миризма. Не стартирайте двигателя на закрито или в затворени пространства. Гореща повърхност. Преди да стартирате про- дукта, напълнете двигателя

Забележка: Останалите символи/стикери на продукта се отнасят до изисквания по отношение на сертификати за някои търговски зони. Отговорност за продукта Както е посочено в законите за отговорност за вреди, причинени от стоки, ние не носим отговорност за щети, причинени от нашия продукт, ако:

• продуктът е неправилно ремонтиран.

• продуктът е ремонтиран с части, които не са от производителя или не са одобрени от производителя.

• продуктът има принадлежност, която не е от производителя или не е одобрена от производителя.

• продуктът не е ремонтиран в одобрен сервизен център или от одобрен орган. Емисии Euro V ПРЕДУПРЕЖДЕНИЕ:

в двигателя прави невалидно ЕС одобрението на тип на този продукт. Безопасност Дефиниции за безопасност Предупреждения, знаци за внимание и бележки се използват за указване на особено важни части на инструкцията. ПРЕДУПРЕЖДЕНИЕ: Използва се, ако има опасност от нараняване или смърт за оператора или за околните, ако не се спазват инструкциите в ръководството. ВНИМАНИЕ: Използва се, ако има опасност от повреждане на машината, други материали или съседната зона, ако не се спазват инструкциите в ръководството. 22 1566 - 008 - 24.11.2021Забележка: Използва се за предоставяне на повече информация, която е необходима в дадена

Общи инструкции за безопасност ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите предупредителни указания, преди да използвате машината.

• Този продукт е опасен, ако се използва неправилно или ако не сте внимателни. Неспазването на инструкциите за безопасност може да доведе до нараняване или смърт.

• Тази машина създава електромагнитно поле по време на работа. При някои условия това поле може да интерферира с активни или пасивни медицински имплантанти. За да намалите риска от тежко или смъртоносно нараняване, ние препоръчваме лицата с медицински импланти да говорят с лекаря си и производителя на медицинския имплант, преди да започнат да работят с тази машина.

• Винаги бъдете внимателни и подхождайте разумно. Ако не сте сигурни как да работите с продукта при специална ситуация, спрете и се обърнете към Вашия дилър на Husqvarna,преди да продължите.

• Имайте предвид, че операторът носи отговорност за нещастни случаи, включващи други хора или тяхното имущество.

• Поддържайте продукта чист. Уверете се, че разчитате ясно знаците и стикерите.

• Не позволявайте на когото и да е да работи с продукта, докато не се уверите, че е прочел и разбрал съдържанието на инструкцията за експлоатация.

• Не позволявайте на деца да работят с продукта.

• Дръжте децата далеч от работната зона. През цялото време трябва да присъства отговорен

• Не позволявайте на лица, които не са запознати с инструкциите, да работят с продукта.

• Винаги наблюдавайте лица с намален физически или умствен капацитет, които използват продукта. През цялото време трябва да присъства отговорен възрастен.

• Не използвайте продукта, ако сте уморени, болни или под въздействието на алкохол, наркотици или лекарства. Това състояние оказва отрицателно въздействие върху Вашето зрение, бдителност, координация и преценка.

• Не използвайте продукта, ако е неизправен.

• Не променяйте този продукт или не го използвайте, ако има вероятност той да е бил променен от друг.

• Не променяйте регулировката за управление на оборотите на двигателя. Безопасност на работната област ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите предупредителни указания, преди да използвате машината.

• Отстранете препятствия като клони, пръчки и камъни от работната зона, преди да използвате

• Обектите, които се удрят в режещото оборудване, могат да бъдат изхвърлени и да причинят нараняване на лицата и щети на предметите. Дръжте страничните наблюдатели и животните на безопасно разстояние от продукта.

• Никога не използвайте продукта в лошо време – например при мъгла, дъжд, силни ветрове, много силен студ и риск от мълнии. Използването на продукта в лошо време или върху влажни или мокри терени е изморително. Лошото време може да създаде опасни условия, като например хлъзгави повърхности.

• Внимавайте за лица, предмети и ситуации, които могат да са причина за намаляване на безопасната работа на продукта.

• Внимавайте за препятствия като корени, камъни, клони, ями и канавки. Дългата трева може да крие препятствия.

• Косенето на трева на склон може да бъде опасно. Не работете с продукта, когато наклонът на повърхността е повече от 15°.

• Използвайте продукта напречно на склона. Не се движете нагоре и надолу.

• Внимавайте, когато преминавате покрай закриват ъгли и предмети, които скриват зрителното Ви

следващите предупредителни указания, преди да използвате машината.

• Използвайте този продукт само за косене на морави. Не се допуска използването му за други

• Използвайте лични предпазни средства. Вижте Лични предпазни средства на страница 24

• Уверете се, че знаете как бързо да спрете двигателя при аварийна ситуация.

• Никога не стартирайте двигателя в затворено пространство или близо до запалими материали. Отработените газове от двигателя са горещи и могат да съдържат искри, които да предизвикат

• Не работете с продукта, докато ножът и всички капаци не се монтират правилно. Неправилно монтираният нож може да се разхлаби и да причини телесна повреда. 1566 - 008 - 24.11.2021 23• Уверете се, че ножът няма да се удря в обекти, като например камъни и корени. Това може да доведе до повреда на ножа и до огъване на двусекционния вал на двигателя. Огънатата ос предизвиква силни вибрации и има много голяма опасност ножът да се разхлаби.

• Ако ножът се удари в някакъв обект или се получат вибрации, спрете веднага продукта. Изключете запалителния кабел от запалителната свещ. Проверете продукта за повреди. Ремонтирайте повредите или потърсете оторизиран сервиз за това.

• Никога не прикрепяйте ръчката на спирачката на двигателя за постоянно върху дръжката, когато двигателят е стартиран.

• Поставете продукта върху стабилна, равна повърхност и го стартирайте. Уверете се, че ножът не се допира в земята или в други

• Винаги стойте зад продукта, когато го използвате.

• Всички колела трябва да бъдат на земята и да държите дръжката с 2 ръце, когато работите с продукта. Дръжте ръцете и краката си далеч от въртящите се остриета.

• Не накланяйте продукта при стартиран двигател.

• Бъдете внимателни, когато дърпате продукта

• Никога не повдигайте продукта при стартиран двигател. Ако се налага да вдигнете продукта, първо спрете двигателя и изключете запалителния кабел от запалителната свещ.

• Не се движете назад при работа с продукта.

• Спрете двигателя, когато преминавате през области без трева, например пътеки от чакъл, камък или асфалт.

• Не тичайте с продукта, когато двигателят работи. Винаги ходете, когато работите с продукта.

• Спрете двигателя, преди да промените височината на рязане. Никога не регулирайте при стартиран двигател.

• Никога не оставяйте продукта без надзор, когато двигателят работи. Спрете двигателя и се уверете, че режещото оборудване не се върти. Инструкции за безопасност за

Лични предпазни средства ПРЕДУПРЕЖДЕНИЕ:

следващите предупредителни указания, преди да използвате машината.

• Личните предпазни средства не изключват изцяло риска от нараняване, но намаляват степента на нараняването при злополука. Нека вашият дилър Ви помогне да изберете подходящото оборудване.

• Използвайте антифони, ако нивото на шума е по- високо от 85 dB.

• Носете ботуши или обувки, устойчиви на хлъзгане. Не носете отворени обувки и не ходете

• Използвайте дълги панталони от здрав плат.

• Когато е необходимо, носете защитни ръкавици, например, когато закрепвате, проверявате или почиствате режещото оборудване. Приспособления за безопасност на

ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите предупредителни указания, преди да използвате машината.

• Не използвайте машина с неизправни приспособления за безопасност.

• Проверявайте редовно приспособленията за безопасност. Ако приспособленията за безопасност са дефектни, говорете с Вашия сервиз Husqvarna. За проверка на капака срещу порязване Капакът срещу порязване намалява вибрациите в продукта и опасността от нараняване, причинени от

• Проверете капака срещу порязване, за да се уверите, че няма повреди, като например

За проверка на ръчката на спирачката на двигателя Ръчката за спирачката на двигателя спира двигателя. Когато ръчката за спирачката на двигателя бъде пусната, двигателят спира.

• Запалете двигателя и след това освободете ръчката на спирачката на двигателя. Ако двигателят не спре след 3 секунди, позволете на одобрен Husqvarna сервиз да регулира спирачката на двигателя. За да извършите проверка на задния капак Задният дефлектор намалява риска от изхвърляне на предмети по посока на оператора.

• Уверете се, че задният капак не е повреден.

• Уверете се, че пружините, които затварят задния капак, не са повредени.

1566 - 008 - 24.11.2021• Уверете се, че задният капак може да се движи свободно върху пантите.

Ауспухът е предназначен за максимално намаляване на нивата на шума и за отвеждане на отработените газове настрани от потребителя. Не използвайте машината, ако ауспухът липсва или е дефектен. Дефектен ауспух увеличава нивото на шума и риска от злополука. ПРЕДУПРЕЖДЕНИЕ: Ауспухът се нагрява много по време и след работа и също при обороти на празен ход. Бъдете внимателни близо до запалими материали и/или газове, за да предотвратите възникването на пожар. За проверка на ауспуха

• Проверявайте ауспуха редовно, за да сте сигурни, че е закрепен правилно и не е повреден. Безопасност при работа с гориво ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите предупредителни указания, преди да използвате машината.

• Не включвайте продукта, ако върху него има гориво или моторно масло. Отстранете нежеланото гориво/масло и оставете продукта да

• Ако разлеете гориво по дрехите си, сменете ги

• Внимавайте да не попадне гориво върху тялото Ви, това може да доведе до телесни увреждания. Ако гориво попадне върху тялото Ви, използвайте сапун и вода, за да го отстраните.

• Не стартирайте продукта, ако от двигателя има теч. Проверявайте редовно двигателя за течове.

• Внимавайте с горивото. Горивото е запалимо, изпаренията са взривоопасни и могат да причинят телесни увреждания или смърт.

• Не вдишвайте горивните изпарения, това може да доведе до телесни увреждания. Уверете се, че има достатъчен въздушен поток.

• Не пушете близо до горивото или двигателя.

• Не поставяйте топли предмети близо до горивото или двигателя.

• Не добавяйте гориво, когато двигателят работи.

• Уверете се, че двигателят е изстинал преди зареждане с гориво.

• Преди зареждане с гориво отворете бавно капачката на резервоара за гориво и освободете внимателно налягането.

• Не добавяйте гориво към двигателя на закрито. Недостатъчният въздушен поток може да доведе до нараняване или смърт поради задушаване или въглероден окис.

• Затегнете капачката на резервоара за гориво докрай. Ако капачката на резервоара за гориво не е затегната, има риск от злополука.

• Преди да включите двигателя, преместете продукта най-малко на 3 m/10 ft от мястото, където сте заредили резервоара.

• Не зареждайте резервоара за гориво догоре. Топлината причинява увеличаване на обема на горивото. Оставяйте място в горната част на резервоара за гориво. Инструкции за безопасност при техническо обслужване ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите предупредителни указания, преди да използвате машината.

• Отработените газове от двигателя съдържат въглероден окис – много опасен, отровен газ без миризма. Не стартирайте двигателя на закрито или в затворени пространства.

• Преди техническо обслужване на продукта спрете двигателя и изключете запалителния кабел от запалителната свещ.

• Носете защитни ръкавици, когато ще изпълнявате дейности, свързани с техническото обслужване на режещото оборудване. Ножът е много остър и можете лесно да се порежете.

• Аксесоари и промени на продукта, които не са одобрени от производителя, могат да доведат до сериозно нараняване или смърт. Не правете промени по продукта. Винаги използвайте само аксесоари, които са одобрени от производителя.

• Ако техническото обслужване не се изпълнява правилно и редовно, рискът от нараняване и повреда на продукта се увеличава.

• Изпълнявайте техническото обслужване само както е посочено в това ръководство на собственика. Всички останали сервизни дейности трябва да се извършват от одобрен Husqvarna

ПРЕДУПРЕЖДЕНИЕ: Преди сглобяване на продукта трябва да прочетете и разберете главата за безопасност. ПРЕДУПРЕЖДЕНИЕ: Отстранете кабела на запалителната свещ от запалителната свещ, преди да сглобите продукта. За да монтирате ръкохватката

1. Прекарайте винта (A) през ръкохватката (B),

пластмасовата шайба (C) и опорната скоба на ръкохватката (D).

2. Затегнете гайката (E) докрай.

3. Прекарайте винта (F) през шайбата (G) и

опорната скоба на ръкохватката.

За регулиране на ръкохватката

1. Разхлабете долните копчета.

2. Преместете фиксаторите към долния край на

каналите от лявата и дясната страна на продукта.

3. Задайте височината на дръжката в едно от 2

4. Преместете фиксаторите по посока на дръжката,

докато спрат и се чуе щракване.

5. Затегнете напълно фиксаторите.

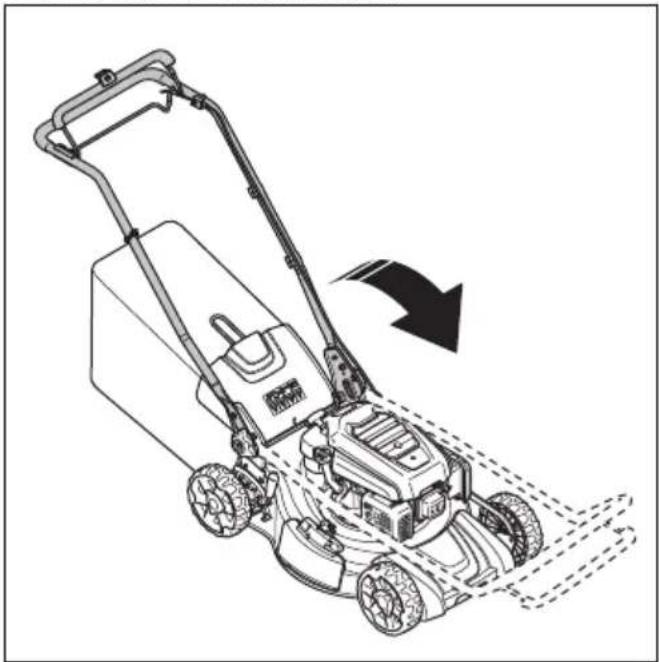

1566 - 008 - 24.11.2021За задаване на продукта в положение за транспортиране

1. Разхлабете долните копчета.

2. Преместете фиксаторите към долния край на

каналите от лявата и дясната страна на продукта.

3. Сгънете ръкохватката напред.

Задаване на продукта в положение

1. Сгънете дръжката в изправено положение.

2. Преместете фиксаторите по посока на дръжката,

докато спрат и се чуе щракване.

3. Затегнете напълно фиксаторите.

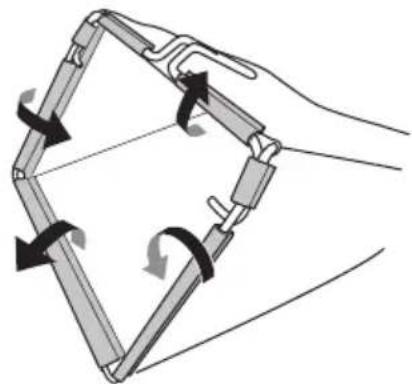

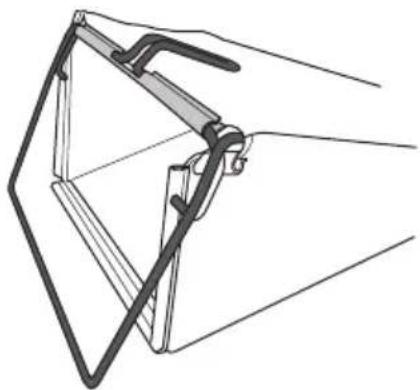

1566 - 008 - 24.11.2021 27За сглобяване на коша за трева (LC 151, LC 151S)

1. Прикрепете рамката на коша за трева към

торбата за събиране на трева, като твърдата част на торбата трябва да е отдолу. Дръжте ръкохватката на рамката извън горната част на

2. Закрепете торбата за трева към рамката с

ПРЕДУПРЕЖДЕНИЕ: Преди работа с продукта трябва да прочетете и разберете главата за безопасност. Husqvarna Connect Husqvarna Connect е безплатно приложение за Вашето мобилно устройство. Приложението Husqvarna Connect осигурява разширени функции за Вашия продукт на Husqvarna:

• Разширена продуктова информация.

• Информация и помощ за частите на продукта и сервизното обслужване. За да започнете да използвате Husqvarna Connect

1. Изтеглете приложението Husqvarna Connect на

Вашето мобилно устройство.

2. Регистрирайте се в приложението Husqvarna

3. Изпълнете стъпките с инструкции в

приложението Husqvarna Connect, за да свържете и регистрирате продукта. Преди да започнете работа с

1. Прочетете внимателно ръководството за

оператора и се уверете, че разбирате инструкциите.

2. Проверете режещото оборудване, за да се

уверите, че то е правилно монтирано и регулирано. Вижте За проверка на режещото оборудване на страница 33

3. Напълнете резервоара за гориво. Вижте

наливане на гориво на страница 28

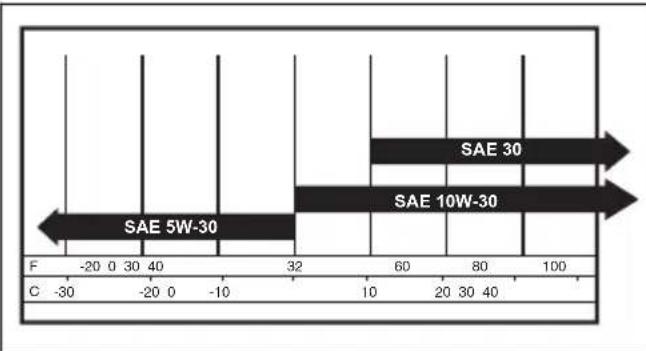

4. Напълнете резервоара за масло и проверете

нивото на маслото. Вижте За проверка на нивото на маслото на страница 34

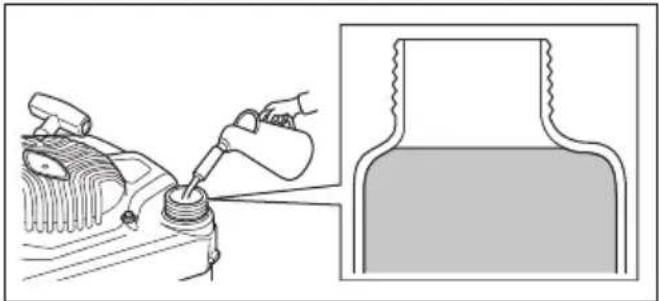

За наливане на гориво Ако има наличен, използвайте нискоемисионен/ алкалитен бензин. Ако няма наличен нискоемисионен/алкалитен бензин, използвайте висококачествен безоловен бензин или оловен бензин с октаново число не по-малко от 90. ВНИМАНИЕ: Не използвайте бензин с октаново число по-малко от 90 RON (87 AKI). Това може да повреди

гориво, за да освободите налягането. 28 1566 - 008 - 24.11.20212. Заредете бавно резервоара от туба с гориво. Ако разлеете гориво, попийте го с кърпа и оставете горивото, което остане да изсъхне.

3. Почистете областта около капачката на

докрай. Ако капачката на резервоара за гориво не е затегната, има риск от злополука.

5. Преди да включите двигателя, преместете

продукта най-малко на 3 m (10 ft) от мястото, където сте заредили резервоара. За регулиране на височината на

1. Преместете назад лоста за височина на рязане,

за да увеличите височината на рязане.

2. Преместете напред лоста за височина на рязане,

за да намалите височината на рязане.

ВНИМАНИЕ: Не настройвайте твърде ниска височина на рязане. Ножовете могат да се ударят в земята, ако повърхността на моравата не е

За стартиране на продукта

1. Уверете се, че запалителният кабел е свързан

към запалителната свещ.

2. Останете зад продукта.

3. Задръжте ръчката на спирачката на двигателя до

4. Дръжте дръжката на стартерното въже с дясната

5. Бавно издърпайте стартерното въже, докато

почувствате някакво съпротивление.

6. Издърпайте силно шнура, докато двигателят

ПРЕДУПРЕЖДЕНИЕ: Не навивайте стартерното въже около

За да използвате задвижването на колелата LC 151S & LB 256SP

• Дръпнете дръжката за задвижване по посока на ръкохватката.

• Освободете дръжката за задвижване, за да изключите задвижването, например, когато приближите препятствие.

• Преди да дръпнете продукта назад, изключете задвижването и бутнете продукта напред приблизително 10 cm. За да използвате задвижването на колелата (LB 251S)

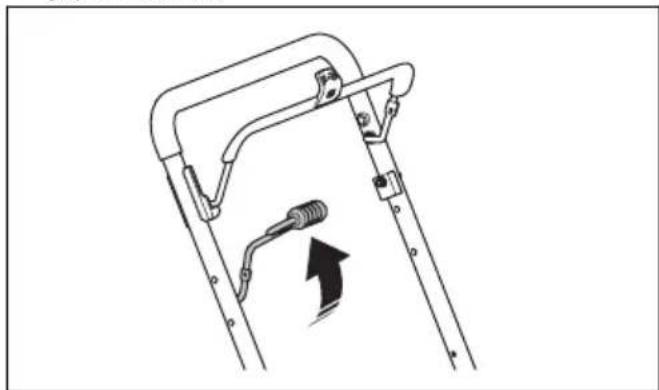

• Дръпнете задвижващия лост по посока на управлението.

• Натиснете задвижващия лост в посока, обратна на управлението, за да изключите задвижването, когато приближите препятствие например. 1566 - 008 - 24.11.2021 29Забележка: Задвижващият лост се изключва автоматично, когато освободите ръчката за спирачката на двигателя.

• Преди да дръпнете продукта назад, натиснете задвижващия лост в посока, обратна на управлението, и натиснете продукта напред с приблизително 10 cm, за да изключите задвижването напълно. Спиране на продукта

• За да спрете само задвижването, освободете дръжката за задвижване (LC 151S, LB 256SP) или задвижващия лост (LB 251S).

• За да спрете двигателя, освободете ръчката за спирачката на двигателя. За да използвате продукта с коша за трева (LC 151, LC 151S) ПРЕДУПРЕЖДЕНИЕ: Не работете с продукта без монтиран кош за трева или без задният капак да е затворен. Възможно е да се изхвърлят предмети и да причинят нараняване на

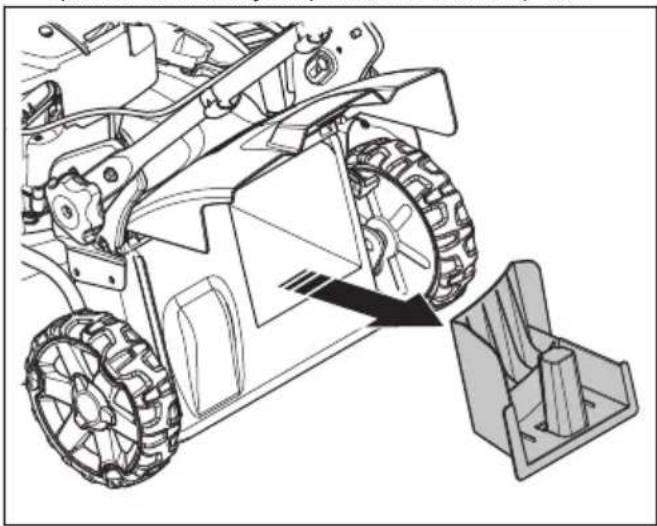

1. Повдигнете задния капак и отстранете

приставката за мулчиране, ако е монтирана.

2. Сглобете коша за трева, вижте

За сглобяване на коша за трева (LC 151, LC 151S) на страница 28

3. Поставете коша за трева върху скобата.

4. Отпуснете задния капак и го поставете върху

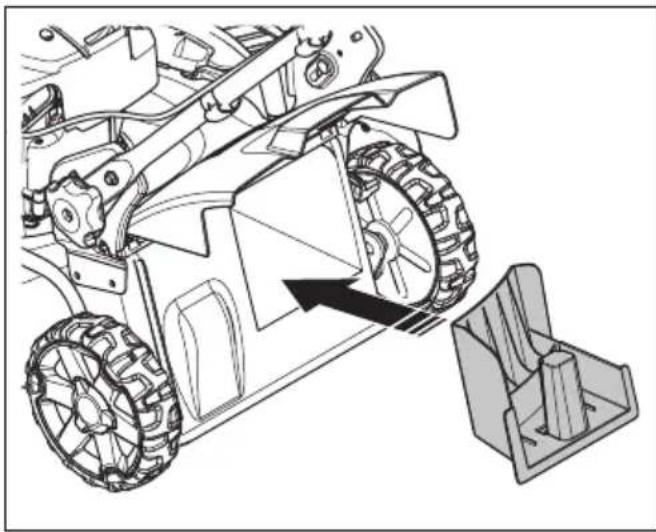

рамката на торбата за трева. За да превключите продукта към режим на мулчиране (LC 151, LC 151S) Уверете се, че двигателят е изключен, преди да превключите продукта към режим на мулчиране.

2. Поставете приставката за мулчиране в канала за

разтоварване на тревата.

3. Затворете задния капак и се уверете, че е добре

затворен към приставката за мулчиране.

За да увеличите производителността на режима на мулчиране, сменете ножа с ножа за мулчиране. Вижте

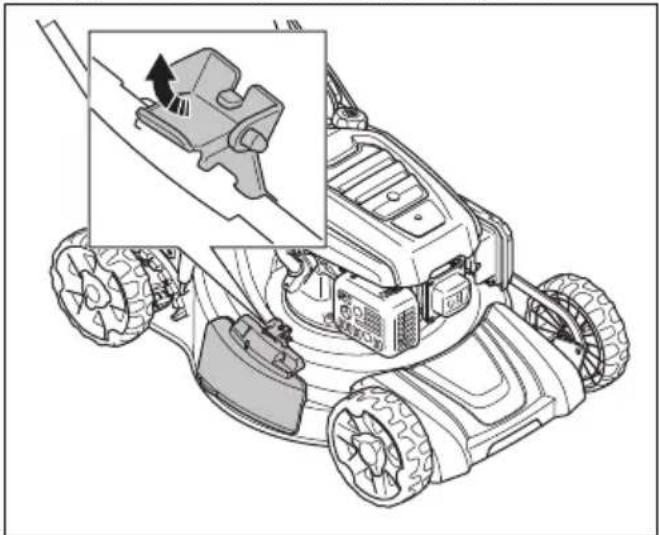

сменяне на ножовете на страница 34 За да превключите продукта към режим на странично разтоварване

1. Повдигнете задния капак и отстранете торбата за

трева, ако е монтирана.

2. Затворете задния капак и се уверете, че е добре

затворен към продукта.

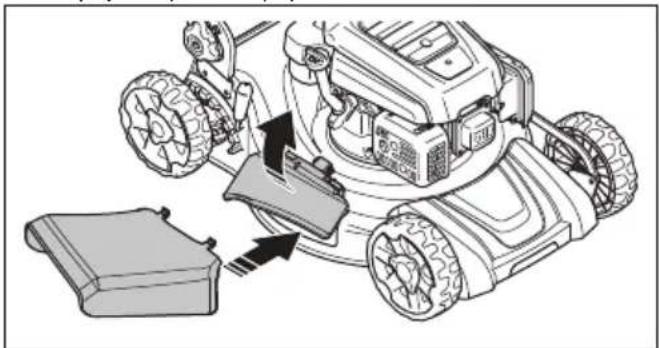

1566 - 008 - 24.11.20213. Повдигнете блокировката за разтоварване.

4. Отворете капака за странично разтоварване и

монтирайте страничния разтоварващ дефлектор върху опорните щифтове.

5. Оставете капака за странично разтоварване да

се затвори към страничния разтоварващ дефлектор. Уверете се, че страничният разтоварващ дефлектор е фиксиран на позиция, преди да започнете работа с продукта.

За да увеличите производителността на режима на странично разтоварване, монтирайте приставката за

За изпразване на коша за трева ВНИМАНИЕ: Повдигнете коша за трева, когато го местите, за да предотвратите износване.

1. Повдигнете коша за трева с ръкохватката на

2. Използвайте ръкохватката на рамката и

ръкохватката на торбичката, когато изпразвате коша за трева. За получаване на добър резултат

• Винаги използвайте остър нож. Косенето със затъпен нож е неравномерно и окосената повърхност пожълтява. При работа с остър нож също така се използва по-малко енергия отколкото при работа със затъпен нож.

• Не отрязвайте повече от ⅓ от дължината на тревата. Използвайте най-голямата височина на рязане, когато започнете да режете тревата. Вижте какъв е резултатът и намалете височината на рязане до подходящо ниво. Ако тревата е много висока, работете бавно и окосете 2 пъти, ако е необходимо.

• Режете всеки път в различни посоки, за да избегнете образуването на линии в моравата. 1566 - 008 - 24.11.2021 31• Повдигнете задния капак и извадете коша за

• Ако има монтирани приставка за мулчиране и острие за мулчиране, извадете ги.

• Затворете задния капак преди работа с продукта. Когато работите с продукта, изрязаната трева се извежда под задния капак.

• Поддържайте капака за рязане чист. Натрупването на трева и замърсявания по вътрешната страна на капака на режещите части могат да намалят резултата от рязането. Вижте За почистване на вътрешната повърхност на капака на режещите части на страница 33

ПРЕДУПРЕЖДЕНИЕ: Преди да извършите техническо обслужване, трябва да прочетете и разберете раздела за безопасност. За всички работи по поддръжката и поправката на продукта е необходимо специално обучение. Осигуряваме предлагане на професионални ремонти и обслужване. Ако Вашият дилър не предлага сервизно обслужване, говорете с него, за да Ви даде информация за най-близкия сервиз. График за техническо обслужване ВНИМАНИЕ: Уверете се, че въздушният филтър е насочен нагоре, а не към земята, когато накланяте продукта. Опасност от повреда на

Интервалите за техническо обслужване са изчислени в зависимост от ежедневната употреба на продукта. Интервалите се променят, ако продуктът не се използва ежедневно. За техническо обслужване, маркирано със *, направете справка с инструкциите в Приспособления за безопасност на машината на страница 24

Поддръжка Ежедневно Всеки месец Всеки сезон Обща проверка X Проверка на нивото на маслото X Смяна на маслото (първи път след 5 ч употреба, след това на всеки 50 ч употреба)

Почистване на продукта X Преглед на режещото оборудване X Проверка на капака на режещите части * X Проверете ръчката на спирачката на двигателя * X Проверете ауспуха * X Проверете запалителната свещ. Почистете или сменете запали- телната свещ, ако е необходимо

Проверете въздушния филтър X

Ако продуктът работи при тежко натоварване или високи околни температури, сменяйте моторното масло на всеки 25 часа. 32 1566 - 008 - 24.11.2021Поддръжка Ежедневно Всеки месец Всеки сезон Почистване въздушния филтър

Смяна на въздушния филтър X Проверка на горивната система X Почистете охладителните ребра на цилиндъра X Проверете и регулирайте кабела на съединителя (LC 151S, LB 251S, LB 256SP)

Почистете под капака на трансмисията (LB 251S) X За извършване на обща проверка

• Уверете се, че всички гайки и винтове на продукта са затегнати правилно. За външно почистване на машината

• За отстраняване на листа, трева и прах използвайте четка.

• Уверете се, че смукателният въздухопровод в горната част на двигателя не е блокиран.

• Не мийте продукта с устройство за миене под високо налягане.

• Ако използвате вода за почистване на продукта, не насочвайте струята вода директно върху

За почистване на вътрешната повърхност на капака на режещите

1. Изпразнете резервоара за гориво.

2. Наклонете продукта. Уверете се, че

запалителната свещ е насочена нагоре. ВНИМАНИЕ: Ако продуктът се постави с въздушния филтър надолу, двигателят може да се повреди.

3. Промийте вътрешната повърхност на капака на

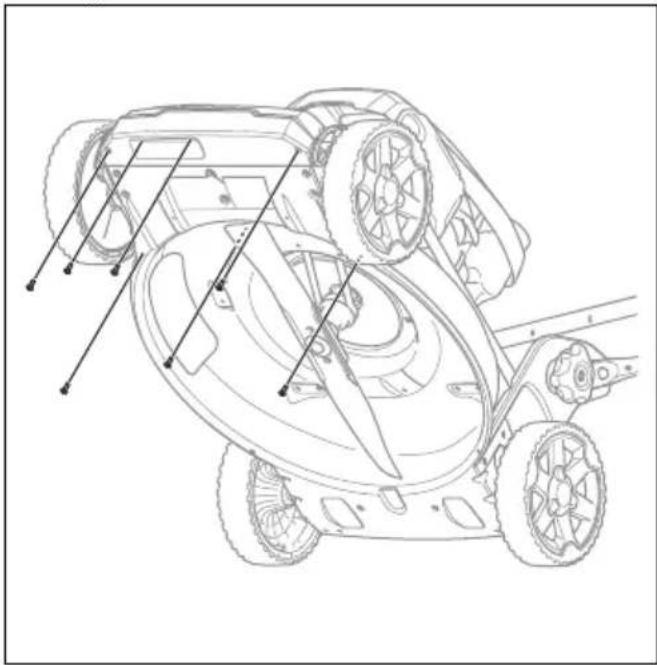

режещите части с вода. За почистване под капака на трансмисията (LB 251S)

1. Изпразнете резервоара за гориво.

2. Наклонете продукта. Уверете се, че

запалителната свещ е насочена нагоре.

Ако продуктът се постави с въздушния филтър надолу, двигателят може да се повреди.

3. Отстранете 7-те винта.

4. Свалете капака на трансмисията.

5. Почистете повърхността с четка.

ВНИМАНИЕ: Наличието на вода или замърсяване под капака на трансмисията може да доведе до повреда на трансмисията.

6. Монтирайте капака на трансмисията и 7-те винта.

За проверка на режещото

предотвратяване на случайно стартиране извадете запалителния кабел от запалителната свещ.

Почиствайте по-често в запрашена среда или когато във въздуха се носят частици. Сменете въздуш- ния филтър, ако е много замърсен. 1566 - 008 - 24.11.2021 33ПРЕДУПРЕЖДЕНИЕ: Носете защитни ръкавици, когато ще изпълнявате дейности, свързани с техническото обслужване на режещото оборудване. Ножът е много остър и можете лесно да се порежете.

1. Проверете режещото оборудване за повреди или

пукнатини. Винаги заменяйте повреденото режещо оборудване.

2. Погледнете ножа, за да разберете дали не е

повреден или затъпен. Забележка: Необходимо е да балансирате ножа след заточване. Ножът се заточва, сменя и балансира от сервизен център. Ако ударите препятствие и вследствие на това продуктът спре, сменете повредения нож. Оставете специалистите в сервиза да преценят дали ножът ще трябва да се заточи, или да се смени. За сменяне на ножовете

1. Застопорете ножа с дървен блок.

4. Проверете носача на ножа и придържащия болт

на ножовете, за да видите дали има повреди.

5. Проверете дали двусекционният вал на

двигателя не е огънат.

6. Когато поставяте новия нож, насочете извитите

краища на ножа по посока към капака на режещите части.

7. Уверете се, че ножът е подравнен с центъра на

двусекционния вал на двигателя.

8. Застопорете ножа с дървен блок. Поставете

пружинната шайба и затегнете болта и шайбата с въртящ момент 43 – 47 Nm.

9. Раздвижете ножа на ръка и се уверете, че той се

върти свободно. ПРЕДУПРЕЖДЕНИЕ: Използвайте ръкавици с висока здравина. Ножът е много остър и можете лесно да се порежете.

10. Стартирайте продукта, за да тествате ножа. Ако

ножът не е поставен правилно, продуктът вибрира или резултатът от косенето е незадоволителен. За проверка на нивото на маслото

Твърде ниското ниво на маслото може да доведе до повреда на двигателя. Проверете нивото на маслото, преди да стартирате продукта.

1. Позиционирайте машината на равна повърхност.

2. Отстранете капачката на резервоара с

прикрепена мерителна пръчка.

3. Почистете маслото от мерителната пръчка.

4. Потопете мерителната пръчка докрай в

резервоара за масло, за да получите точна информация за нивото на маслото.

5. Извадете мерителната пръчка.

6. Вижте колко е нивото на маслото на мерителната

7. Ако нивото на маслото е ниско, долейте моторно

масло и отново проверете нивото му. За смяна на моторното масло ПРЕДУПРЕЖДЕНИЕ: Моторното масло е много горещо непосредствено след спирането на двигателя. Оставете двигателя да 34 1566 - 008 - 24.11.2021изстине, преди да източите маслото. Акоразлеете моторно масло върху кожата си,почистете със сапун и вода. -20 0 30 40

1. Работете с продукта, докато резервоара загориво се изпразни.2. Извадете запалителния кабел от запалителнатасвещ.3. Свалете капачката на резервоара за масло.4. Поставете съд под продукта, в който да сесъбере моторното масло.5. Наклонете продукта, за да изтече моторнотомасло от резервоара за масло.6. Заредете с ново моторно масло от препоръчаниятип в Технически характеристики на страница

7. Проверете нивото на моторното масло.Направете справка с

За проверка на нивото на маслото на страница 34

За проверка на запалителната свещ

Използвайте винагизапалителните свещи от препоръчаниявид. Използването на запалителна свещот неправилен тип може да повредипродукта.• Проверете запалителната свещ, ако двигателят ес понижена мощност, стартира трудно или работинеправомерно при обороти на празен ход.• За да намалите опасността от попадане нанежелани материали върху електродите назапалителната свещ, следвайте тези инструкции:a) Проверете дали оборотите на празния ход саправилно регулирани.b) Уверете се, че горивната смес е правилна.c) Уверете се, че въздушният филтър е чист.• Ако запалителната свещ е замърсена, почистетея и проверете дали разстоянието междуелектродите е правилно, направете справка с Технически характеристики на страница 39

• Сменете запалителната свещ, ако е необходимо. Въздушен филтър Замърсен въздушен филтър може да доведе доповреда на двигателя или да не работи правилно.Извършвайте техническо обслужване на въздушнияфилтър по-често в запрашена среда. Направетесправка с Поддръжка на страница 32 за информацияотносно това кога да сменяте въздушния филтър. Забележка: Винаги заменяйте повреден въздушен филтър. За сваляне и монтиране на въздушния

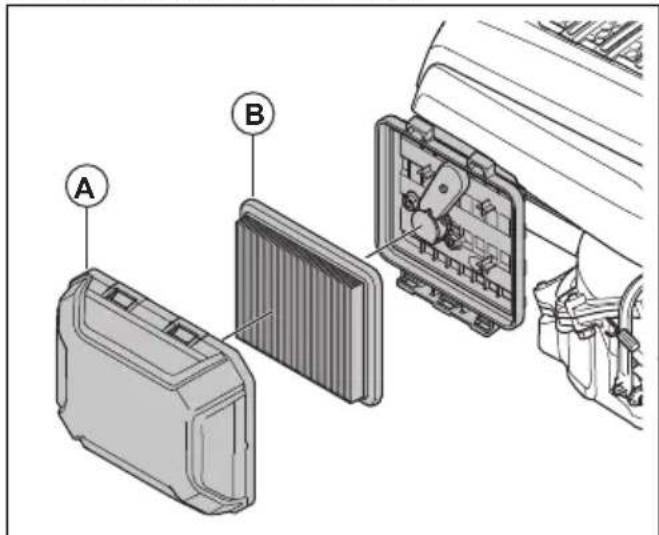

ПРЕДУПРЕЖДЕНИЕ: Използвайте защитни ръкавици.1. Натиснете щипките на капака на въздушнияфилтър.2. Внимателно свалете капака на въздушнияфилтър (A) от двигателя.3. Свалете въздушния филтър (B).

4. Проверете въздушния филтър за повреди.Подменeте повреден въздушен филтър.1566 - 008 - 24.11.2021

355. Почистете и проверете въздушния филтър.

Направете справка с Почистване на въздушния филтър на страница 36

6. Извършете монтаж в обратната

последователност. Почистване на въздушния филтър Замърсен въздушен филтър може да доведе до повреда на двигателя или да не работи правилно. При запрашена среда извършвайте по-често техническа поддръжка на въздушния филтър.

Поддръжка на страница 32 за информация относно това кога да смените въздушния филтър.

1. Свалете капака на въздушния филтър и свалете

2. Почистете филтъра, като го чукнете на плоска

повърхност. Не използвайте разтворител на нефтена основа, керосин или въздух под налягане, за да почистите филтъра. Забележка: Въздушните филтри, които са използвани дълго време, не могат да бъдат почистени напълно. Подменяйте въздушния филтър редовно. Повредените въздушни филтри трябва винаги да се сменят.

3. Когато монтирате въздушния филтър, се уверете,

че напълно пасва към държача на филтъра. За да извършите проверка на страничния разтоварващ дефлектор Страничният разтоварващ дефлектор е закрепен към отвора за странично разтоварване на продукта. Той намалява опасността от изхвърляне на предмети по посока към косящия оператор.

1. Уверете се, че страничният разтоварващ

дефлектор не е повреден.

2. Проверете страничния разтоварващ дефлектор.

Уверете се, че не виждате дефекти, като пукнатини или счупени пружини, които избутват вратата да се затвори.

3. Сменете страничния разтоварващ дефлектор или

пружините, ако са повредени. За проверка на горивната система

• Проверете капачката на резервоара за гориво и уплътнението на капачката на резервоара за гориво, за да се уверите, че не са повредени.

• Проверете маркуча за горивото, за да се уверите, че не тече. Ако маркучът за горивото е повреден, той трябва да се смени от сервиз. За да регулирате кабела на съединителя (LC 151S, LB 251S, LB 256SP) За следните ситуации е необходимо да намалите дължината на кабела на съединителя:

• Задвижването на колелата не се задейства, когато издърпате дръжката за задвижване или лоста за управление на скоростта.

• Продуктът се движи бавно, когато задвижването на колелата е задействано. За следните ситуации е необходимо да увеличите дължината на кабела на съединителя:

• Продуктът се движи, когато задвижването на колелата е задействано.

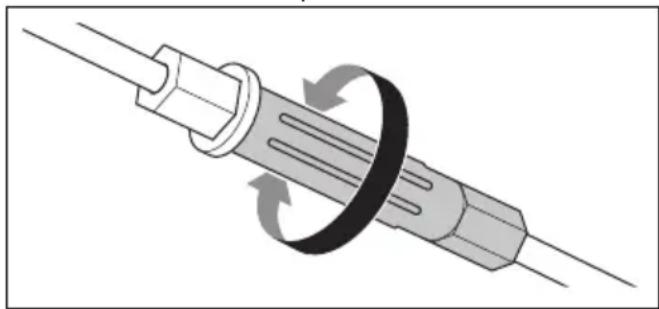

• Регулирайте кабела на съединителя. a) За да намалите дължината на кабела на съединителя, завъртете регулиращия винт обратно на часовниковата стрелка. b) За да увеличите дължината на кабела на съединителя, завъртете регулиращия винт по часовниковата стрелка. Ако продуктът продължава да се движи незадоволително след регулирането, обърнете се към своя сервизен дистрибутор

1566 - 008 - 24.11.2021Отстраняване на неизправностите по двигателя Проблем Възможна причина Решение Двигателят не стартира. Запалителният кабел не е правилно

Свържете запалителния кабел към за- палителната свещ. Резервоарът за гориво е празен. Напълнете резервоара за гориво с правилния тип гориво. Горивото е старо. Източете резервоара за гориво и кар- буратора. Презаредете с нов бензин. Има замърсяване в карбуратора или в горивопровода. Почистете карбуратора и/или горивна-

Запалителната свещ е повредена. Регулирайте разстоянието между електродите, почистете или сменете запалителната свещ. Няма гориво по запалителната свещ. Почистете запалителната свещ. Двигателят не спира. Спирателният механизъм е дефектен. Изключете запалителния кабел от за- палителната свещ. Възложете из- вършването на ремонт на продукта на одобрен сервиз. Двигателят не работи плав- но равномерно. Запалителният кабел не е правилно

Свържете запалителния кабел към за- палителната свещ. В горивната линия има замърсяване или горивото е изтекло. Почистете горивопровода. Напълнете резервоара за гориво с ново гориво от правилния тип. В капачката на резервоара за гориво има запушване. Почистете капачката на резервоара за

Има вода или замърсяване в горивна- та система. Източете резервоара за гориво. На- пълнете резервоара за гориво с ново гориво от правилния тип. Въздушният филтър е замърсен. Почистете въздушния филтър. Карбураторът трябва да бъде регули-

Позволете на сервизен търговец да регулира карбуратора. Двигателят става прекалено

Нивото на моторното масло е твърде

Напълнете моторно масло. Въздушният поток не е достатъчен. Почистете въздушния филтър и кор- пуса на въздушния филтър. Карбураторът трябва да бъде регули-

Позволете на сервизен търговец да регулира карбуратора. Има неуспешно запалване в двигателя, когато работи на високи обороти. Разстоянието между електродите в запалителната свещ е прекалено мал-

Регулирайте разстоянието между електродите. 1566 - 008 - 24.11.2021 37Проблем Възможна причина Решение Чуват се необичайни звуци от двигателя при нормално натоварване. Неправилен тип бензин. Източете резервоара за гориво и кар- буратора. Презаредете с нов бензин. Направете справка с За наливане на гориво на страница 28 . Ако проблемът продължи, обърнете се към Вашия местен сервизен дистрибутор. Двигателят не работи пра- вилно равномерно при обо- роти на празния ход. Запалителната свещ е замърсена, де- фектна или разстоянието между елек- тродите е прекалено голямо. Регулирайте разстоянието между електродите или сменете запалител-

Карбураторът трябва да бъде регули-

Регулирайте карбуратора. Въздушният филтър е замърсен. Почистете въздушния филтър. Транспортиране, съхранение и изхвърляне Транспорт и съхранение

• При съхранението и транспортирането на продукта и горивото се уверете, че няма течове или изпарения. Искри или открит огън, например от електрически уреди или котли може да възникне пожар.

• Винаги използвайте одобрени контейнери за съхранение и транспортиране на гориво.

• Изпразнете резервоара за гориво, преди да приберете продукта за съхранение за дълъг период от време. Изхвърлете горивото на подходящо за целта място

• Прикрепете продукта по безопасен начин по време на транспортирането, за да се предотвратят повреди и злополуки.

• Съхранявайте продукта под ключ, за да предотвратите достъпа до него на деца или лица, които не са упълномощени да го използват.

• Съхранявайте продукта на сухо и незамръзващо

• Съблюдавайте местните изисквания за рециклиране и приложимите разпоредби.

• Изхвърлете всички химикали, като например двигателно масло или гориво, в сервизен център или на подходящо за целта място.

• Когато продуктът вече не се използва, изпратете го на Husqvarna дилър или го изхвърлете на място за рециклиране.

Марка Husqvarna Husqvarna Husqvarna Husqvarna Тип на двигателя Едноцилиндров, 4-тактов, прину- дително въз-

охлаждане, OHV Едноцилиндров, 4-тактов, прину- дително въз-

охлаждане, OHV Едноцилиндров, 4-тактов, прину- дително въз-

охлаждане, OHV Едноцилиндров, 4-тактов, прину- дително въз-

охлаждане, OHV Работен обем, cm

Скорост, об./мин 2800 2800 2800 2800 Номинална изходна мощност на двигателя, kW

0,7 – 0,8 0,7 – 0,8 0,7 – 0,8 0,7 – 0,8 Горивна и смазочна система Тип на смазването на двигателя Разпръскване Разпръскване Разпръскване Разпръскване Вместимост на резервоара за го- риво, литри 1,0 1,0 1,0 1,0 Вместимост на резервоара за мас-

Номиналната мощност на двигателя е средната нетна мощност (при указаните об/мин) на стандартен двигател за модела двигател, измерен спрямо SAE стандарта J1349/ISO1585. Двигателите масово производство може да се отклоняват от тази стойност. Действителната изходна мощност за двигателя, инсталиран на крайния продукт, ще зависи от работната скорост, условията на околната среда и други

Ако се използва масло SAE-30 при температури, по-ниски от +5°C, съществува риск двигателят да не бъде смазан достатъчно. Това може да доведе до повреда на двигателя. Направете справка с

Емисии на шума в околната среда, измерени като звукова мощност (L

Ниво на звуковата мощност, гарантирана, L

Ниво на звуковото налягане при ухото на оператора, dB(A)

Управление на вибрациите, m/s

8,5 8,5 4,7 7,5 Режещо оборудване Височина на рязане, mm 25 – 75 25 – 75 25 – 75 25 – 75 Ширина на рязане, mm 510 510 510 560 Режеща система Събиране/ BioClip

Нож – стандартен Събиране

Капацитет на коша за трева, литър 65 65 – –

Обороти за самостоятелно задвижване, km/h – 3,6 4,0 3,6

Отчетените данни за нивото на звуковото налягане имат типична статистическа дисперсия (стандартно отклонение) от 1,2 dB (A).

Отчетените данни за равнището на вибрации имат типична статистическа дисперсия (стандартно от- клонение) от 0,2 m/s

40 1566 - 008 - 24.11.2021Декларация за съответствие на ЕО Декларация за съответствие на ЕО Husqvarna AB, SE-561 82 Huskvarna, Швеция, тел.: [phone], удостоверява, че косачката Husqvarna LC 151, LC 151S, LB 251S, LB 256SP от година 2020 и нататък отговаря на изискванията на ДИРЕКТИВАТА НА СЪВЕТА:

• от 8 юни 2011 г. относно "ограничения за използване на определени опасни вещества" 2011/65/ЕС

• от 17 май 2006 г., "относно машините" 2006/42/ЕО

• от 26 февруари 2014 г., „свързана с електромагнитната съвместимост“ 2014/30/ЕС

• от 8 май 2000 г., "свързани с шумовите емисии в околната среда" 2000/14/ЕО За информация относно емисиите на шум, вж. "Технически данни". Приложени са следните стандарти: EN ISO 5395-1:2013, EN ISO 5395-1:2013/A1, EN ISO 5395-2:2013, EN ISO 5395-2:2013/A1:2016, EN ISO

3. Очистите щуп от масла.
