BRUKSANVISNING LC 151S HUSQVARNA

EU-overensstemmelseserklæring....79

Indledning

Produktbeskrivelse

ADVARSEL: Bær altid beskyttelseshandsker.

Transport og opbevaring

EU-overensstemmelseserklæring

EU-overensstemmelseserklæring

Feilsøking på motoren.... 351

Transport, oppbevaring og avhending.... 352

Tekniske data.... 353

EF-samsvarserklæring....355

Innledning

Produktbeskrivelse

Produktet er en roterende skyvegressklipper. For LC 151, LC 151S fester du oppsamleren for å samle opp gresset. Monter deflektoren for sideutkast for å kaste ut gresset. For LC 151, LC 151S fester du et finfordelingssett for å klippe gresset til gjødsel.

Bruksområder

Bruk produktet til å klippe gress. Ikke bruk produktet til andre oppgaver.

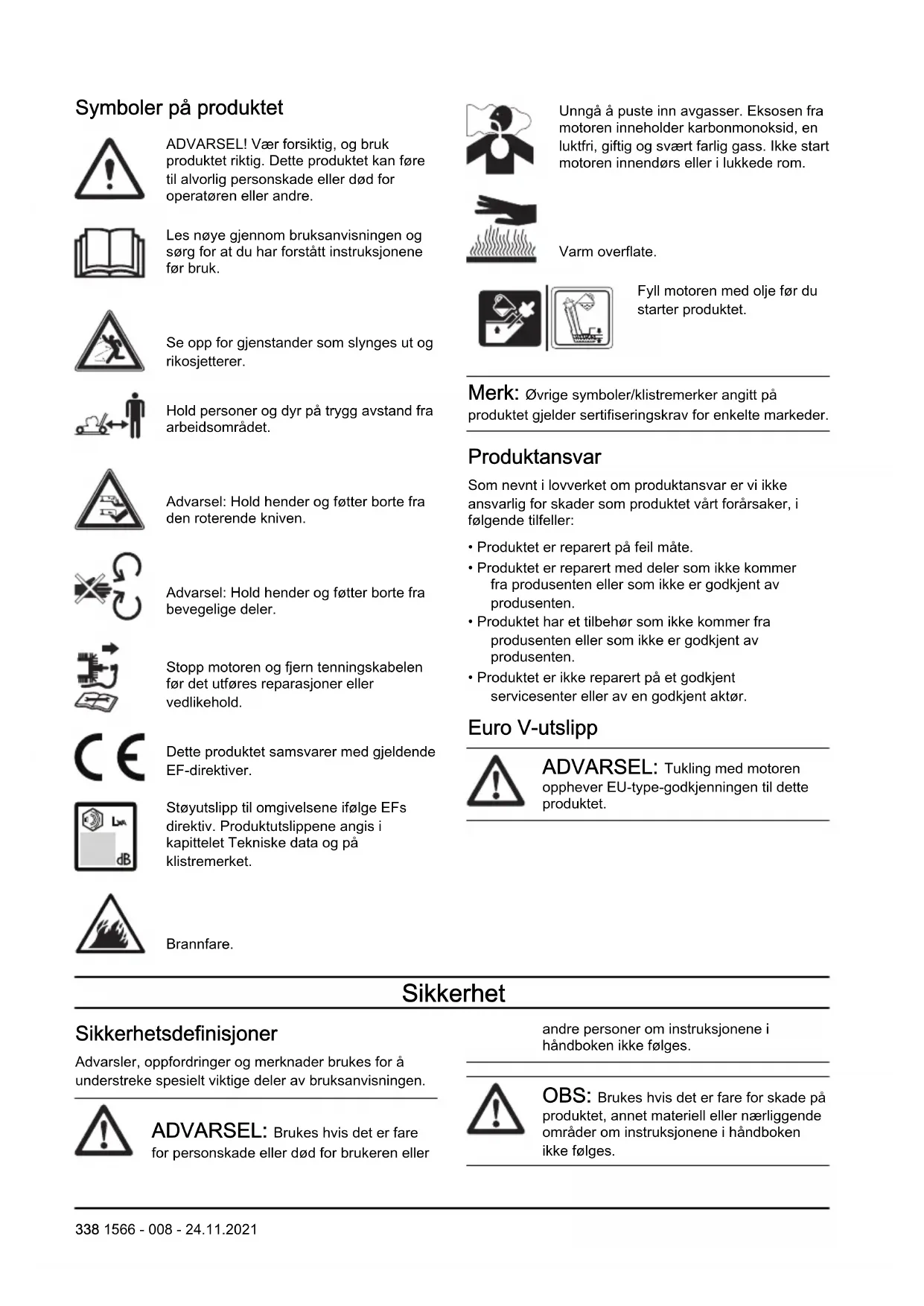

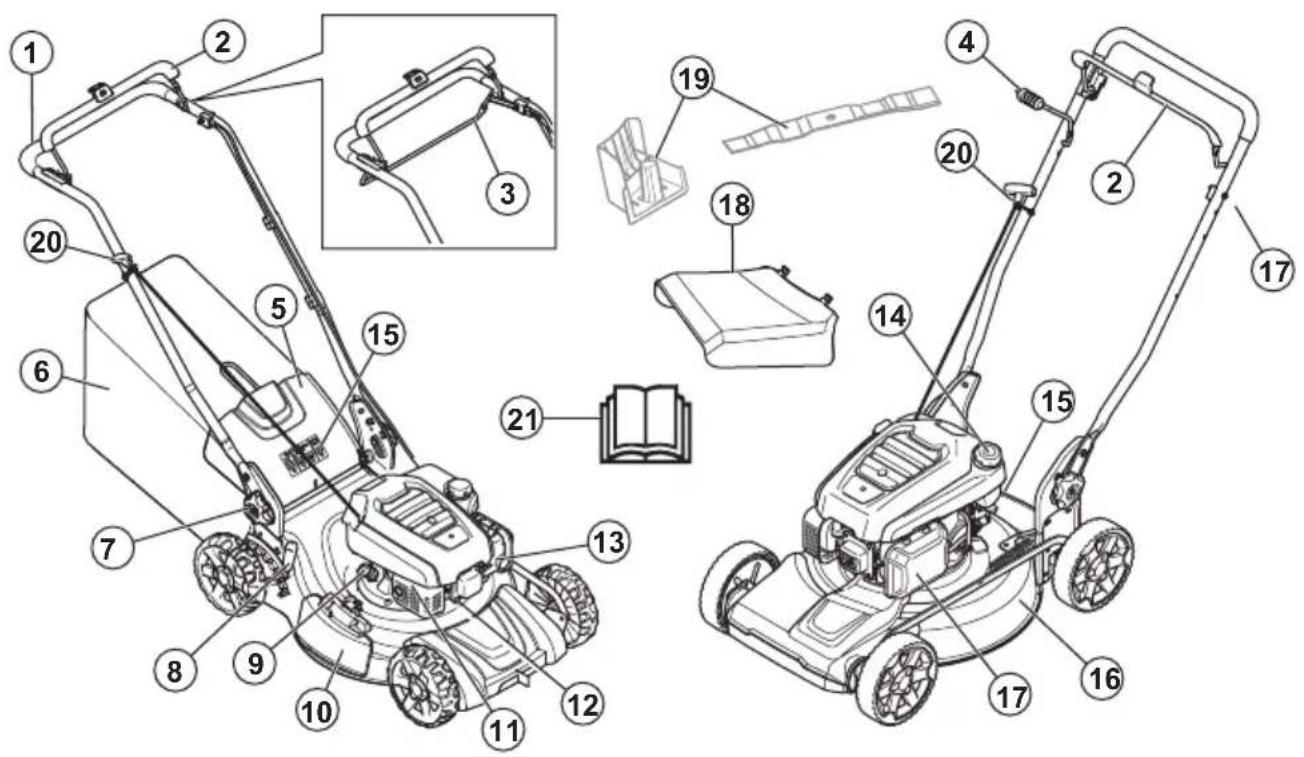

Produktoversikt

ADVARSEL! Vær forsiktig, og bruk produktet riktig. Dette produktet kan føre til alvorlig personskade eller død for operatøren eller andre.

Les nøye gjennom bruksanvisningen og sørg for at du har forstått instruksjonene før bruk.

Se opp for gjenstander som slynges ut og rikosjetterer.

Hold personer og dyr på trygg avstand fra arbeidsområdet.

Advarsel: Hold hender og føtter borte fra den roterende kniven.

Advarsel: Hold hender og føtter borte fra bevegelige deler.

Stopp motoren og fjern tenningskabelen før det utføres reparasjoner eller vedlikehold.

Støyutslipp til omgivelsene ifølge EFs direktiv. Produktutslippene angis i kapittelet Tekniske data og på klistremerket.

Brannfare.

Unngå å puste inn avgasser. Eksosen fra motoren inneholder karbonmonoksid, en luktfri, giftig og svært farlig gass. Ikke start motoren innendørs eller i lukkede rom.

Varm overflate.

Fyll motoren med olje før du starter produktet.

Merk: ∅vrige symboler/klistremerker angitt på produktet gjelder sertifiseringskrav for enkelte markeder.

Produktansvar

Som nevnt i lovverket om produktansvar er vi ikke ansvarlig for skader som produktet vårt forårsaker, i følgende tilfeller:

• Produktet er reparert på feil måte.
• Produktet er reparert med deler som ikke kommer fra produsenten eller som ikke er godkjent av produsenten.
• Produktet har et tilbehør som ikke kommer fra produsenten eller som ikke er godkjent av produsenten.
• Produktet er ikke reparert på et godkjent servicesenter eller av en godkjent aktør.

Euro V-utslipp

ADVARSEL: Tukling med motoren opphever EU-type-godkjenningen til dette produktet.

Sikkerhet

Sikkerhetsdefinisjoner

Advarsler, oppfordringer og merknader brukes for å understreke spesielt viktige deler av bruksanvisningen.

ADVARSEL: Brukes hvis det er fare for personskade eller død for brukeren eller

andre personer om instruksjonene i håndboken ikke følges.

OBS: Brukes hvis det er fare for skade på produktet, annet materiell eller nærliggende områder om instruksjonene i håndboken ikke følges.

Merk: Brukes for å gi mer nødvendig informasjon for en spesifikk situasjon.

Generelle sikkerhetsinstruksjoner

ADVARSEL: Les de følgende advarselinstruksjonene før du bruker produktet.

• Dette produktet er farlig hvis det brukes feil, eller hvis du ikke er forsiktig. Personskade eller død kan forekomme hvis du ikke følger sikkerhetsinstruksjonene.
• Dette produktet danner et elektromagnetisk felt når det er i bruk. Dette feltet kan under visse forhold forstyrre aktive eller passive medisinske implantater. For å redusere faren for hendelser som kan føre til alvorlig eller livstruende skade, anbefaler vi at personer med medisinske implantater rådfører seg med lege og produsenten av det medisinske implantatet før dette produktet tas i bruk.
• Vær alltid forsiktig og bruk sunn fornuft. Hvis du ikke er sikker på hvordan du skal bruke produktet i en bestemt situasjon, må du stoppe og snakke med Husqvarna-forhandleren før du fortsetter.
• Husk at brukeren er ansvarlig for ulykker som involverer andre personer eller deres eiendom.
• Hold produktet rent. Sørg for at du kan lese skilt og merker.
• Ikke la en person bruke produktet med mindre du forsikrer deg om at de har lest og forstått innholdet i bruksanvisningen.
• Ikke la barn bruke produktet.
• Hold barn borte fra arbeidsområdet. En ansvarlig voksen må alltid være til stede.
• Ikke la en person bruke produktet uten kunnskap om instruksjonene.
• Overvåk alltid personer med redusert fysisk eller mental kapasitet när de bruker produktet. En ansvarlig voksen må alltid være til stede.
• Ikke bruk produktet dersom du er trett eller syk eller under påvirkning av alkohol, andre rusmidler eller medisiner. Disse tingene har en negativ effekt på synet, vurderingsevnen og dømmekraften din.
• Ikke bruk produktet hvis det er defekt.
• Ikke modifiser dette produktet, og ikke bruk det dersom det er mulig at andre har modifisert det.
• Ikke endre justeringen for turtallsreguleringen.

ADVARSEL: Les de følgende advarslene før du bruker produktet.

- Fjern gjenstander som greiner, kvister og steiner fra området før du bruker produktet.

• Gjenstander som treffer skjæreutstyret, kan slynges ut og forårsake skade på personer og gjenstander. Hold tilskuere og dyr på trygg avstand fra produktet.
• Bruk aldri produktet i dårlig vær, for eksempel i tåke, regn, sterk vind, sterk kulde, eller ved fare for lyn. Det er slitsomt å bruke produktet i dårlig vær eller på fuktige eller våte steder. Dårlig vær kan forårsake farlige forhold, for eksempel glatt underlag.
• Hold utkikk etter personer, objekter og situasjoner som kan forhindre sikker bruk av produktet.
• Se etter hindringer, for eksempel røtter, steiner, kvister, fordypninger og grøfter. Høyt gress kan skjule hindringer.
• Det kan være farlig å klippe gress i skråninger. Ikke bruk produktet i skråninger som heller mer enn 15 grader.
• Bruk produktet på tvers av skråninger. Ikke gå opp og ned.
• Vær forsiktig når du nærmer deg skjulte hjørner eller gjenstander som blokkerer sikten.

Arbeidssikkerhet

ADVARSEL: Les de følgende advarslene før du bruker produktet.

• Bruk dette produktet bare til å klippe gressplener. Det er ikke tillatt å bruke det til andre formål.
• Bruk personlig verneutstyr. Se Personlig verneutstyr på side 340.
• Sørg for at du vet hvordan du stopper motoren raskt i en nødssituasjon.
• Start aldri motoren i et lukket rom eller i nærheten av brennbart materiale. Motorens avgasser er varme og kan inneholde gnister som kan forårsake brann.
• Ikke bruk produktet med mindre kniven og alle deksler er riktig montert. En kniv som er feilmontert, kan løsne og forårsake personskade.
• Pass på at kniven ikke kommer borti gjenstander som steiner og røtter. Dette kan gjøre skade på kniven og bøye motorakselen. En bøyd aksel kan forårsake mye vibrasjon og utgjør en svært høy fare for at kniven blir løs.
• Hvis kniven treffer en gjenstand eller det oppstår kraftige vibrasjoner, må produktet stanses øyeblikkelig. Koble tenningskabelen fra tennpluggen. Kontroller produktet for skader. Reparer skader, eller la et autorisert serviceverksted utføre reparasjon.
• Du må aldri feste motorbremsehåndtaket permanent til håndtaket när motoren er i gang.
• Plasser produktet på et stabilt, flatt underlag, og start det. Pass på at kniven ikke berører bakken eller andre gjenstander.
• Hold deg alltid bak produktet när du bruker det.

• La alle hjulene være på bakken, og hold begge hender på håndtaket når du bruker produktet. Hold hender og føtter borte fra de roterende knivene.

• Unngå å vippe produktet opp mens motoren er i gang.

• Vær forsiktig når du trekker produktet bakover.
• Du må aldri løfte produktet når motoren er i gang. Hvis du må løfte produktet, må du først stoppe motoren og koble tenningskabelen fra tennpluggen.
• Ikke gå bakover när du bruker produktet.
• Stopp motoren när du går over områder uten gress, for eksempel gangveier av grus, stein og asfalt.
• Ikke løp med produktet när motoren er på. Du må alltid gå mens du bruker produktet.
• Stopp motoren før du endrer klippehøyde. Utfør aldri justeringer mens motoren er i gang.
• La aldri produktet være ute av syne mens motoren er i gang. Stopp motoren, og forsikre deg om at skjæreutstyret ikke roterer.

Sikkerhetsinstruksjoner for drift

Personlig verneutstyr

ADVARSEL: Les de følgende advarslene før du bruker produktet.

• Verneutstyr kan aldri fullstendig forhindre skade, men det reduserer skadeomfanget hvis ulykken inntreffer. Spør forhandleren din om hjelp til å velge riktig utstyr.
• Bruk hørselsvern hvis støynivået er høyere enn 85 dB.
• Bruk kraftige, sklisikre støvler eller sko. Ikke bruk åpne sko eller gå barbeint.
• Bruk tykke langbukser.
• Bruk vernehansker när det er nødvendig, for eksempel när du fester, undersøker eller rengjør skjæreutstyret.

Sikkerhetsutstyr på produktet

ADVARSEL: Les de følgende advarselinstruksjonene før du bruker produktet.

• Ikke bruk produktet dersom sikkerhetsutstyret er defekt.
• Utfør regelmessig kontroll av sikkerhetsutstyret. Ta kontakt med ditt Husqvarna-serviceverksted, dersom sikkerhetsutstyret er defekt.

Slik kontrollerer du klippedekselet

Klippedekselet gir mindre vibrasjoner og minsker risikoen for skader forårsaket av kniven.

- Undersøk klippedekselet for å sikre at det ikke er noen skader, for eksempel sprekker.

Den bakre deflektoren reduserer risikoen for at objekter kastes ut i retning av brukeren.

• Kontroller at det bakre dekselet ikke er skadet.
• Pass på at fjærene som lukker det bakre dekselet, ikke er skadet.
• Bytt ut skadede fjærer og deler.
• Kontroller at det bakre dekselet kan bevege seg jevnt på hengslene.

Lyddemper

Lyddemperen begrenser støynivået og sender avgassene bort fra brukeren.

ADVARSEL: Lyddemperen blir svært varm under og etter bruk, og når motoren går på tomgang. Vær forsiktig i nærheten av brannfarlige materialer og/eller avgasser for å unngå brann.

Slik kontrollerer du lyddemperen

- Kontroller lyddemperen regelmessig for å sikre at den er riktig montert og ikke skadet.

Drivstoffsikkerhet

ADVARSEL: Les de følgende advarslene før du bruker produktet.

• Ikke start produktet hvis det er drivstoff eller motorolje på produktet. Fjern uønsket drivstoff/olje, og la produktet tørke.
• Skift klær umiddelbart hvis du söler drivstoff på klærne.

• Ikke få drivstoff på kroppen, det kan føre til personskade. Bruk såpe og vann for å fjerne drivstoff hvis du får drivstoff på kroppen.

• Ikke start produktet hvis motoren lekker. Kontroller motoren for lekkasjer med jevne mellomrom.

• Vær forsiktig med drivstoff. Drivstoff er brannfarlig, og avgassene er eksplosive og kan forårsake personskade eller død.
• Ikke pust inn bensindamp, det kan føre til personskade. Pass på at det er tilstrekkelig luftstrøm.
• Du må ikke røyke i nærheten av drivstoff eller motoren.
• Ikke sett varme gjenstander i nærheten av drivstoff eller motoren.
• Ikke fyll på drivstoff när motoren er på.
• Kontroller at motoren er avkjølt før du fyller på drivstoff.
• Åpne tanklokket sakte og slipp ut trykket forsiktig før du fyller.
• Ikke fyll drivstoff på motoren innendørs. En utilstrekkelig luftstrøm kan føre til personskade eller dødsfall på grunn av kveling eller karbonmonoksidforgiftning.
• Trekk til drivstofflokket helt. Hvis drivstofflokket ikke er strammet, kan det utgjøre en risiko for brann.
• Flytt produktet minst 3 m (10 fot) fra stedet der du fylte tanken, før du starter det.
• Fyll ikke drivstofftanken helt opp. Varme fører til at drivstoffet utvider seg. Lad det være litt plass øverst i drivstofftanken.

Sikkerhetsinstruksjoner for vedlikehold

ADVARSEL: Les de følgende advarslene før du bruker produktet.

• Eksosen fra motoren inneholder karbonmonoksid, en luktfri, giftig og svært farlig gass. Ikke start motoren innendørs eller i lukkede rom.
• Før du utfører vedlikehold på produktet, må du stoppe motoren og fjerne tenningskabelen fra tennpluggen.
• Bruk vernehansker när du utfører vedlikehold på skjæreutstyret. Kniven er svært skarp, og det er lett å kutte seg.
• Tilbehør og endringer på produktet som ikke er godkjent av produsenten, kan føre til alvorlig personskade eller død. Ikke foreta endringer av produktet. Bruk bare tilbehør som er godkjent av produsenten.
• Hvis vedlikeholdet ikke utføres riktig og regelmessig, øker faren for personskade og skade på produktet.
• Bare utfør vedlikehold som beskrevet i denne brukerveiledningen. Alt annet vedlikehold må utføres av et godkjent Husqvarna-serviceverksted.
• La et godkjent Husqvarna-serviceverksted utføre service på produktet regelmessig.
• Skift ut alle skadde, slitte eller ødelagte deler.

Montering

Innledning

1. Dytt skruen (A) gjennom håndtaket (B), plastskiven (C) og støttebraketten på håndtaket (D).

A B C D E

1. Trekk til mutteren (E) helt.

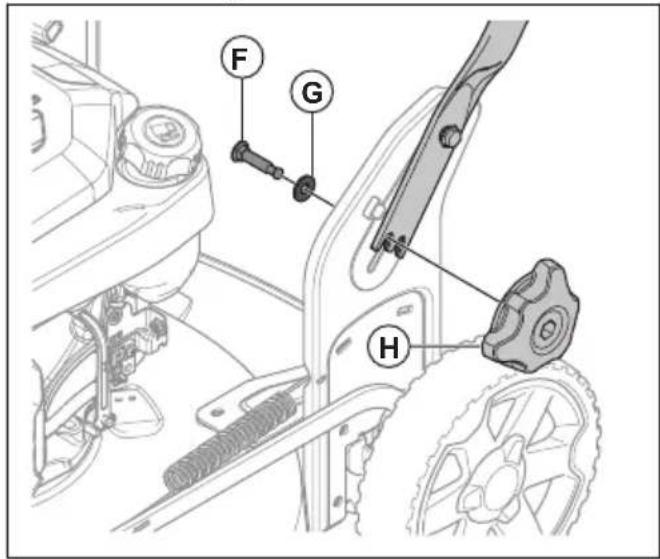

2. Dytt skruen (F) gjennom skiven (G) og støttebraketten på håndtaket.

1. Trekk til knotten (H) helt.

Slik justerer du håndtaket

1. Løsne de nedre knottene.
2. Flytt knottene til den nedre enden av sporene på venstre og høyre side av produktet.

1. Angi høyden på håndtaket til én av de to tilgjengelige posisjonene.
2. Flytt knottene oppover i retning av håndtaket til de stopper og du hører et klikk.

CLICK!

1. Trekk til knottene helt.

Slik setter du produktet i transportstilling

1. Løsne de nedre knottene.

2. Flytt knottene til den nedre enden av sporene på venstre og høyre side av produktet.

1. Fell opp styret til oppfelt posisjon.

1. Flytt knottene oppover i retning av styret til de stopper og du hører et klikk.

CLICK!

1. Trekk til knottene helt.

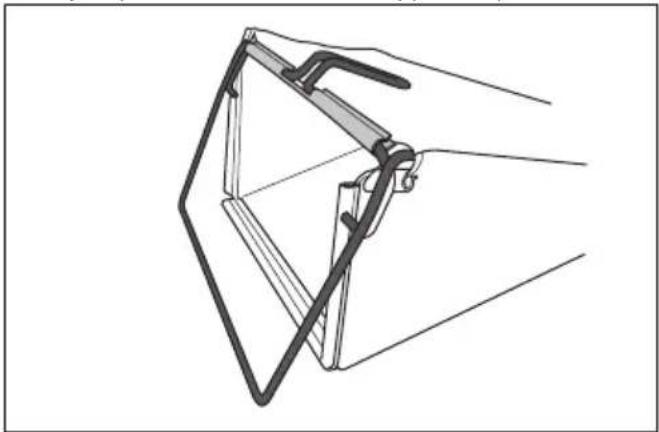

Slik monterer du oppsamleren (LC 151, LC 151S)

1. Fest oppsamlerrammen til gressposen med den faste delen av posen på undersiden. Sørg for at styret på rammen er utenfor toppen av posen.

1. Fest gressposen til rammen ved hjelp av klemmene.

• utvidet produktinformasjon
- informasjon om og hjelp med produktdeler og service

Slik begynner du å bruke Husqvarna Connect

1. Last ned Husqvarna Connect-appen på mobilenheten din.
2. Utfør registrering i Husqvarna Connect-appen.
3. Følg instruksjonene i Husqvarna Connect-appen for å koble til og registrere produktet.

Før du bruker produktet

1. Les nøye gjennom bruksanvisningen, og sørg for at du har forstått instruksjonene.
2. Undersøk skjæreutstyret for å sikre at det er riktig festet og justert. Se Slik kontrollerer du skjæreutstyret på side 348.
3. Fyll drivstofftanken. Se Slik fyller du drivstoff på side 343.
4. Fyll oljetanken, og kontroller oljenivået. Se Slik kontrollerer du oljenivået på side 349.

Slik fyller du drivstoff

Bruk miljøbensin/alkylatbensin, hvis det er tilgjengelig. Hvis miljøbensin/alkylatbensin ikke er tilgjengelig, bruk blyfri bensin av god kvalitet eller blybensin med oktantall 90 eller høyere.

OBS: Ikke bruk bensin med et oktantall som er mindre enn 90 RON (87 AKI). Dette kan skade produktet.

1. Åpne drivstofflokket sakte for å slippe ut trykket.
2. Fyll langsomt med en bensinkanne. Hvis du söler drivstoff, kan du tørke det opp med en klut og la det som måtte være igjen, lufttørke.

1. Tørk rent rundt drivstofflokket.
2. Trekk til drivstofflokket helt. Hvis drivstofflokket ikke er strammet, kan det utgjøre en risiko for brann.
3. Flytt produktet minst 3 m fra stedet du fylte tanken før du starter det.

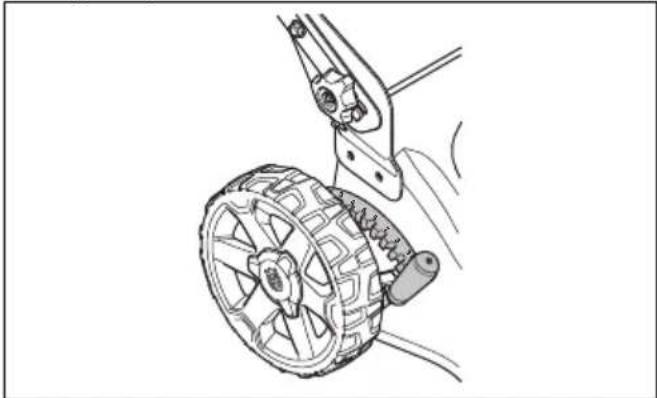

Slik regulerer du klippehøyden

1. Flytt spaken for klippehøyde bakover for å øke klippehøyden.
2. Flytt spaken for klippehøyde forover for å senke klippehøyden.

OBS: Ikke sett klippehøyden for lavt. Knivene kan treffe bakken hvis overflaten av plenen ikke er vannrett.

1. Hold i startsnorhåndtaket med høyrehånden.

2. Dra startsnoren langsomt ut til du kjenner litt motstand.

3. Trekk kraftig for å starte motoren.

ADVARSEL: Surr aldri startsnoren rundt hånden.

Slik brukes hjuldriften LC 151S & LB 256SP

- Skyv sikkerhetsbøylen i retning av styret.

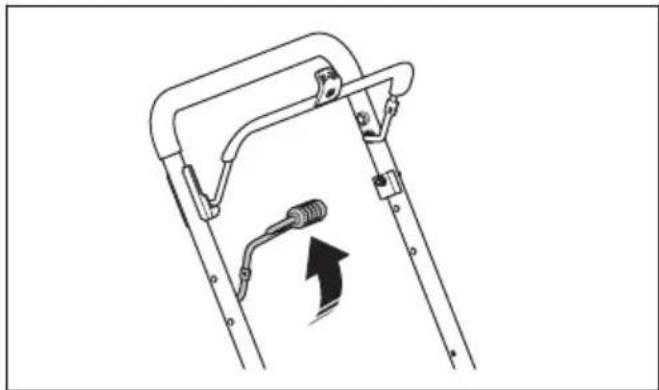

Slik brukes hjuldriften (LB 251S)

- Trekk kjørespaken i retning av styret.

- Før du trekker produktet bakover, skyver du kjørespaken bort fra styret og skyver produktet ca. 10 cm fremover for å koble drivsystemet helt ut.

• Hvis du bare vil stoppe drivsystemet, må du frigjøre sikkerhetsbøylen (LC 151S, LB 256SP) eller kjørespaken (LB 251S).
• Hvis du vil stoppe motoren, slipper du motorbremsehändtaket.

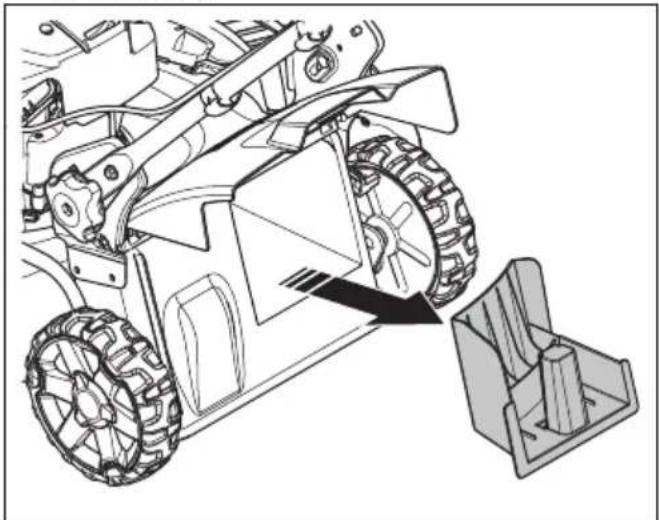

Slik bruker du produktet med oppsamleren (LC 151, LC 151S)

ADVARSEL: Ikke bruk produktet uten en oppsamler montert, eller uten at det

bakre dekselet er lukket. Objekter kan bli kastet ut og forårsake skade på brukeren.

1. Løft det bakre dekselet, og fjern finfordelingspluggen (hvis montert).

1. Monter oppsamleren. Se Slik monterer du oppsamleren (LC 151, LC 151S) på side 343
2. Sett oppsamleren på braketten.
3. Løsne det bakre dekselet, og plasser det oppå gressposerammen.

Kontroller at motoren er slått av før du bytter til finfordelingsmodus.

1. Løft det bakre dekselet, og fjern oppsamleren (hvis den er på).

2. Sett finfordelingspluggen inn i utkasterkanalen.

1. Løft det bakre dekselet, og fjern gressposen (hvis den er på).
2. Lukk det bakre dekselet, og kontroller at det sitter tett inntil produktet.
3. Løft utkastlåsen.

1. Åpne sideutkastdekselet, og fest deflektoren for sideutkast til støttepinnene.

1. La sideutkastdekselet hvile mot deflektoren for sideutkast. Pass på at deflektoren for sideutkast sitter godt på plass før du begynner å bruke produktet.

Merk: Installer finfordelingspluggen for å øke ytelsen i sideutkastmodus.

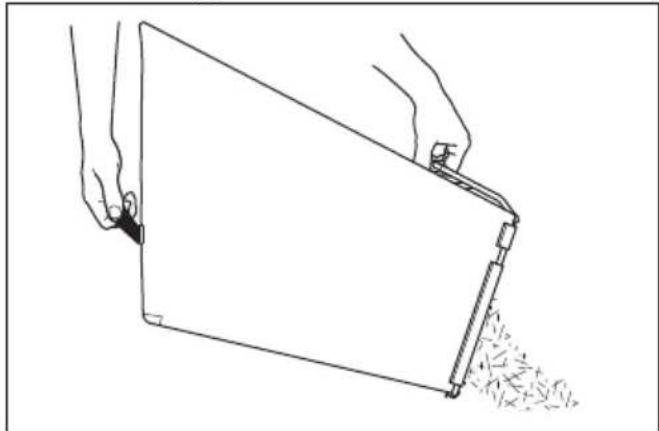

Slik tømmer du oppsamleren

OBS: Løft oppsamleren när du flytter den, for å unngå slitasje.

1. Løft oppsamleren ved å holde i rammehåndtaket.
2. Bruk rammehåndtaket og oppsamlerhåndtaket när du tømmer oppsamleren.

• Bruk alltid en godt slipt kniv. En sløv kniv gir ujevnt resultat, og gressets klippeoverflate blir gul. En skarp kniv bruker også mindre energi enn en sløv kniv.
• Ikke klipp mer enn 1/3 av lengden på gresset. Bruk den høyeste klippehøyden når du begynner å klippe gresset. Undersøk resultatet, og senk klippehøyden til det aktuelle nivået. Hvis gresset er veldig langt, skyver du gressklipperen langsomt og klipper to ganger om nødvendig.
• Klipp i forskjellige retninger hver gang, for å unngå striper i plenen.
• Løft det bakre dekselet, og ta av oppsamleren.
• Hvis en finfordelingsplugg og en finfordelingskniv er festet, tar du dem av.
• Lukk bakdekselet før du bruker produktet. Når du bruker produktet, tømmes det klipte gresset under bakdekselet.
• Hold klippedekselet rent. Oppsamling av gress og smuss på innsiden av klippedekselet kan gi et dårligere klipperesultat. Se Slik rengjør du den indre overflaten av klippedekselet på side 347.

Vedlikehold

Innledning

ADVARSEL: Før du utfører vedlikeholdsarbeid, må du lese og forstå kapittelet om sikkerhet.

For alt vedlikehold og reparasjonsarbeid på produktet er det nødvendig med spesiell opplæring. Vi garanterer fagmessig reparasjon og service. Hvis forhandleren ikke er et serviceverksted, må du snakke med dem for å få informasjon om nærmeste serviceverksted.

Vedlikeholdsskjema

OBS: Sørg for at luftfilteret vender opp og ikke mot bakken når du vipper produktet. Fare for motorskade.

Vedlikeholdsintervallene er beregnet med utgangspunkt i daglig bruk av produktet. Intervallene kan endres hvis produktet ikke brukes daglig.

For vedlikehold merket med * kan du se instruksjonene i Sikkerhetsutstyr på produktet på side 340.

Vedlikehold Daglig Månedlig Hver sesong
Utfør en generell inspeksjon. X
Kontroller oljenivået. X
Skift olje (første gang etter 5 timers bruk og deretter etter hver 50.times bruk). ^120			X
Rengjør produktet. X
Kontroller skjæreutstyret. X
Kontroller klippedekselet*. X
Kontroller motorbremsehåndtaket*. X
Kontroller lyddemperen*. X
Kontroller tennpluggen. Rengjør eller skift tennpluggen når det er nødvendig.			X
Kontroller luftfilteret. X
Rengjør luftfilteret. ^121		X
Skift luftfilteret. X
Kontroller drivstoffsystemet. X
Rengjør kjøleflensene på sylinderen X
Kontroller og juster clutchvaieren (LC 151S, LB 251S, LB 256SP). X
Rengjør under transmisjonsdekselet (LB 251S). X

Slik utfører du en generell inspeksjon

Slik rengjør du produktet på utsiden

• Bruk en børste for å fjerne løv, gress og smuss.
• Kontroller at luftinntaket på toppen av motoren ikke er blokkert.
• Produktet må ikke rengjøres med høytrykksspyler.
• Hvis du bruker vann til å rengjøre produktet, må du ikke spyle vann direkte på motoren.

Slik rengjør du den indre overflaten av klippedekselet

1. Tøm drivstofftanken.
2. Vipp produktet. Kontroller at tennpluggen peker opp.

OBS: Hvis produktet plasseres med luftfilteret ned, kan motoren bli skadet.

1. Spyl innsiden av klippedekselet med vann.

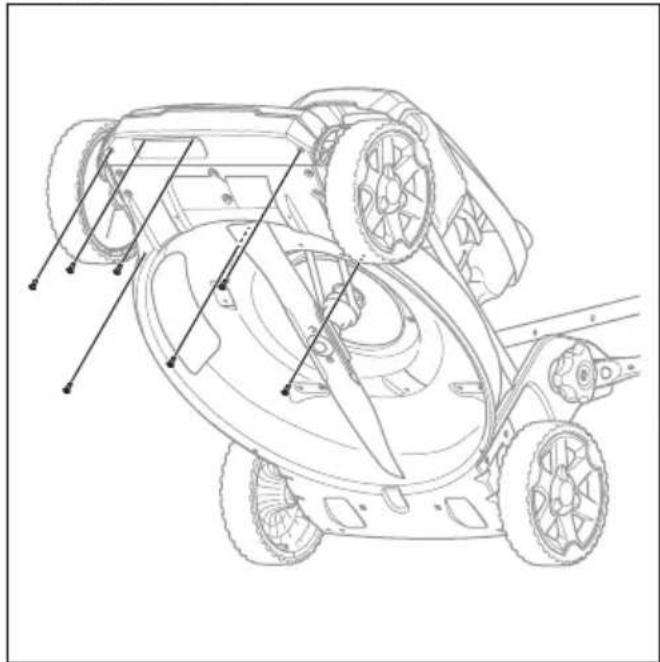

Slik rengjør du under transmisjonsdekselet (LB 251S)

1. Tøm drivstofftanken.
2. Vipp produktet. Kontroller at tennpluggen peker opp.

OBS: Hvis produktet plasseres med luftfilteret ned, kan motoren bli skadet.

1. Ta ut de 7 skruene.

1. Ta av transmisjonsdekselet.

2. Rengjør overflaten med en børste.

OBS: Vann eller forurensning under transmisjonsdekselet kan føre til skade på transmisjonen.

1. Monter transmisjonsdekselet og de syv skruene.

Slik kontrollerer du skjæreutstyret

ADVARSEL: For å hindre utilsiktet start må du fjerne tenningskabelen fra tennpluggen.

ADVARSEL: Bruk vernehansker när du utfører vedlikehold på skjæreutstyret. Kniven er svært skarp, og det er lett å kutte seg.

1. Kontroller skjæreutstyret med henblikk på skader og sprekkdannelse. Bytt alltid ut skadet skjæreutstyr.

2. Sjekk om kniven er skadet eller sløv.

Merk: Kniven må balanseres etter at den er slipt. La et servicesenter slipe, skifte og balansere kniven. Hvis du treffer en hindring som fører til at produktet stopper, må du skifte ut den skadde kniven. La serviceverkstedet vurdere om kniven kan slipes eller om den må skiftes ut.

Slik skifter du ut kniven

1. Fjern knivbolten og sprengskiven.
2. Fjern kniven.
3. Undersøk knivstøtten og knivbolten for å se om det finnes skader.
4. Undersøk motorakselen for å forsikre deg om at den ikke er bøyd.
5. Når du fester den nye kniven, må du peke de vinklede endene av kniven i retning av klippedekselet.

1. Trekk kniven rundt for hånd for å kontrollere at den roterer fritt.

ADVARSEL: Bruk-kraftige arbeidshansker. Kniven er svært skarp, og det er lett å skjære seg.

ADVARSEL: Motorolje er svært varm rett etter at motoren har stoppet. La motoren bli avkjølt før du tapper ut motorolje. Rengjør med såpe og vann hvis du søler motorolje på huden.

1. Bruk produktet til drivstofftanken er tom.
2. Fjern tenningskabelen fra tennpluggen.
3. Ta av oljetanklokket.
4. Sett en beholder under produktet for å samle opp olje.
5. Vipp produktet for å tappe av oljen fra tanken.

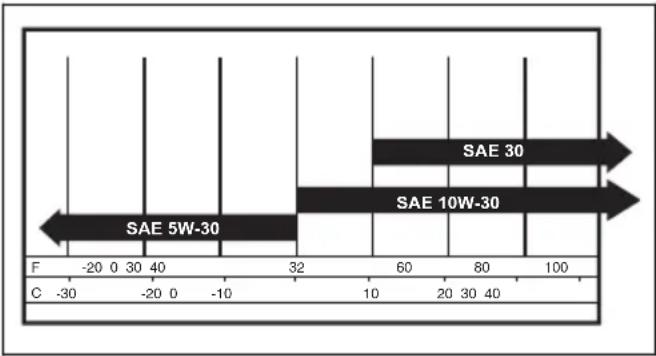

6. Fyll på ny motorolje av typen som anbefales i Tekniske data på side 353
7. Kontroller oljenivået. Se Slik kontrollerer du oljenivået på side 349.

Kontrollere tennpluggen

OBS: Bruk alltid anbefalt type tennplugg.

Feil tennpluggtype kan føre til skade på produktet.

• Undersøk tennpluggen hvis motorens effekt er for lav, ikke er enkel å starte eller ikke fungerer riktig på tomgang.
• Følg disse instruksjonene for å redusere risikoen for uønsket materiale på tennpluggenes elektroder:
  a) Pass på at tomgangsturtallet er riktig justert.
  b) Pass på at drivstoffblandingen er riktig.
  c) Kontroller at luftfilteret er rent.
• Hvis tennpluggen er skitten, må du rengjøre den og samtidig kontrollere at elektrodeavstanden er riktig. Se Tekniske data på side 353.

Et skittent luftfilter kan føre til at motoren blir skadet eller ikke fungerer som den skal. Rengjør luftfilteret oftere ved arbeid i støvete omgivelser. Se Vedlikehold på side 346 for informasjon om når du bør skifte luftfilter.

Merk: Bytt alltid ut et skadet luftfilter.

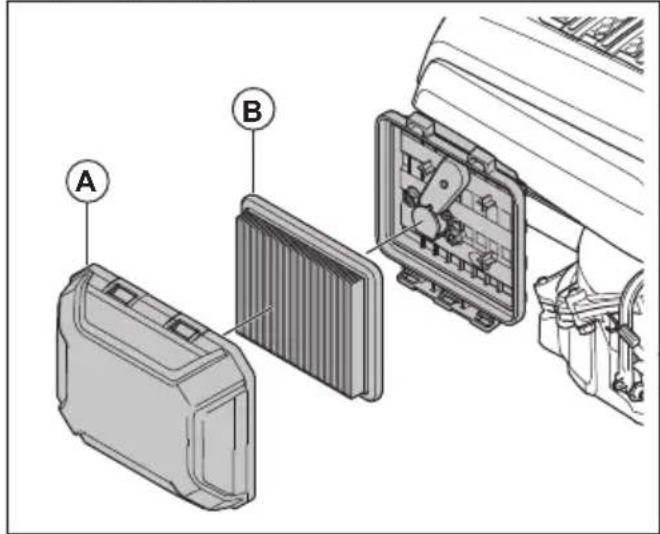

Slik fjerner og monterer du luftfilteret

ADVARSEL: Bruk vernehansker.

1. Trykk på klemmene på luftfilterdekslet.

2. Ta luftfilterdekslet (A) forsiktig av motoren.

3. Fjern luftfilteret (B).

1. Se etter skader på luftfilteret. Bytt alltid ut et skadet luftfilter.

2. Rengjør og undersøk luftfilteret. Se Slik rengjør du luftfilteret på side 350.

3. Monter i motsatt rekkefølge.

Slik rengjør du luftfilteret

Et skittent luftfilter kan føre til at motoren blir skadet eller ikke fungerer som den skal. Rengjør luftfilteret oftere ved arbeid i støvete omgivelser.

Se Vedlikehold på side 346 for informasjon om når du bør skifte luftfilter.

1. Ta av luftfilterdekselet, og ta ut filteret.

2. Rengjør filteret ved å slå det mot en flat overflate. Ikke bruk løsemiddel med bensin, for eksempel parafin, eller trykkluft til å rengjøre filteret.

Merk: Luftfiltre som har vært i bruk over lang tid, kan ikke rengjøres helt. Skift luftfilteret med jevne mellomrom. Et skadet luftfilter må alltid skiftes.

Deflektoren for sideutkast er festet til åpningen for sideutkast på produktet. Den reduserer risikoen for at gjenstander slynges i retning av brukeren.

1. Kontroller at deflektoren for sideutkast ikke er skadet.
2. Undersøk deflektoren for sideutkast. Se etter skader som sprekker eller ødelagte fjærer som skyver døren igjen.
3. Bytt ut fjærene eller deflektoren for sideutkast hvis de er skadede.

Slik undersøker du drivstoffsystemet

• Undersøk drivstofflokket og pakningen til lokket for å sikre at det ikke er noen skader.
• Undersøk drivstoffslangen for å sikre at det ikke finnes lekkasjer. Hvis drivstoffslangen er ødelagt, må du la et serviceverksted skifte den ut.

Slik justerer du clutchvaieren (LC 151S, LB 251S, LB 256SP)

I situasjonene som er nevnt nedenfor, må du redusere lengden på clutchvaieren:

• Hjuldriften går ikke i inngrep når du trekker i sikkerhetsbøylen eller spaken for turtallsregulering.
• Produktet beveger seg sakte når hjuldriften er koblet inn.

I situasjonene som er nevnt nedenfor, må du øke lengden på clutchvaieren:

Feilsøking på motoren

Transport, oppbevaring og avhending

Transport og oppbevaring

• Før oppbevaring og transport av produktet og drivstoff, må du kontroller at det ikke finnes lekkasjer eller gasser. Gnister eller åpen ild, for eksempel fra elektriske apparater eller varmekjeler, kan starte en brann.
• Bruk alltid godkjente beholdere for oppbevaring og transport av drivstoff.
• Tøm drivstofftanken før du setter produktet til oppbevaring over en lengre periode. Lever drivstoffet hos en returstasjon.
• Sørg for sikkert feste av produktet under transport for å unngå skader og ulykker.
• Oppbevar produktet på et låst sted for å hindre tilgang for barn eller personer som ikke er godkjent.
• Oppbevar produktet på et tørt og frostfritt sted.

Kassering

• Følg lokale gjenvinningsbestemmelser og gjeldende regelverk.
• Kast alle kjemikalier, for eksempel motorolje eller drivstoff, på et servicesenter eller en returstasjon.
• Når produktet ikke lenger er i bruk, kan du sende det til en Husqvarna-forhandler eller kaste det ved et returpunkt.

Tekniske data

Tekniske data

	LC 151 LC 151S LB 251S LB 256SP
Motor
Merke Husqvarna Husqvarna Husqvarna	Husqvarna
Motortype Ensylindret, 4-	takts, tvungenluftkjøling, OHV	Ensyllindret, 4-takts, tvungenluftkjøling, OHV	Ensyllindret, 4-takts, tvungenluftkjøling, OHV	Ensyllindret, 4-takts, tvungenluftkjøling, OHV
Volum, cm3	166 166 166 166
Hastighet, o/min 2800 2800 2800 2800
Nominell motoreffekt, kW122	2,7 2,7 2,7 2,7
Tenningssystem
Tennplugg Husqvarna	HQT-7	HusqvarnaHQT-7	HusqvarnaHQT-7	HusqvarnaHQT-7
Elektrodeavstand, mm 0,7–0,8 0,7–0,8	0,7–0,8 0,7–0,8
Drivstoff-/smøresystem
Motorsmøretype Skvalpesmøring Skvalpesmøring Skvalpesmøring Skvalpesmøring Skvalpesmøring Skvalpesmøring Skvalpesmøring Skvalpesmøring Skvalpesmøring Skvalpesmøring Skvalpesmøring Skvalpesmøring Skvalpesmøring Skvalpesmøring Skvalpesmøring Skvalpesmøring Skvalpesmøring Skvalpes møring Skvalpesmøring Skvalpesmøring Skvalpesmøring Skvalpesmøring Skvalpesmøring Skvalpesmøring Skvalpesmøring Skvalpesmøring Skvalpesmøring Skvalpesmøring Skvalpesmøring Skvalpesmøring Skvalpesmøring Skvalpesmøring Skvalpesmøring Skvalpesmøring Skvalue møring Skvalue møring Skvalue møring Skvalue møring Skvalue møring Skvalue møring Skvalue møring Skvalue møring Skvalue møring Skvalue møring Skvalue møring Skvalue møring Skvalue møring Skvalue møring Skvalue møring Skvalue møring Skvalue møring Skvalue møring Skvalue møring Skvalue møring Skvalue Møring Skvalue Møring Skvalue Møring Skvalue Møring Skvalue Møring Skvalue Møring Skvalue Møring Skvalue Møring Skvalue Møring Skvalue Møring Skvalue Møring Skvalue Møring Skvalue Møring Skvalue Møring Skvalue Møring Skvalue Møring Skvalue Møring Skvalue Møring Skvalue Møring Skvalue Møring SkvalueMøring Skvalue Møring Skvalue Møring Skvalue Møring Skvalue Møring Skvalue Møring Skvalue Møring Skvalue Møring Skvalue Møring Skvalue Møring Skvalue Møring Skvalue Møring Skvalue Møring Skvalue Møring Skvalue Møring Skvalue Møring Skvalue Møring Skvalue Møring Skvalue Møring Skvalue Møring Skvalue Skvalue Møring Skvalue Møring Skvalue Møring Skvalue Møring Skvalue Møring Skvalue Møring Skvalue Møring Skvalue Møring Skvalue Møring Skvalue Møring Skvalue Møring Skvalue Møring Skvalue Møring Skvalue Møring Skvalue Møring Skvalue Møring Skvalue Møring Skvalue Møring Skvalue Møring Skvalue Møround Skvalue Møring Skvalue Møring Skvalue Møring Skvalue Møring Skvalue Møring Skvalue Møring Skvalue Møring Skvalue Møring Skvalue Møring Skvalue Møring Skvalue Møring Skvalue Møring Skvalue Møring Skvalue Møring Skvalue Møring Skvalue Møring Skvalue Møring Skvalue Møring Skvalue Møring Skvalue Møcirc Skvalue Møring Skvalue Møring Skvalue Møring Skvalue Møring Skvalue Møring Skvalue Møring Skvalue Møring Skvalue Møring Skvalue Møring Skvalue Møring Skvalue Møring Skvalue Møring Skvalue Møring Skvalue Møring Skvalue Møring Skvalue Møring Skvalue Møring Skvalue Møring Skvalue Møring Skvalue Mødegree Skvalue Mødegree Skvalue Mødegree Skvalue Mødegree Skvalue Mødegree Skvalue Mødegree Skvalue Mødegree Skvalue Mødegree Skvalue Mødegree Skvalue Mødegree Skvalue Mødegree Skvalue Mødegree Skvalue Mødegree Skvalue Mødegree Skvalue Mødegree Skvalue Mødegree Skvalue Mødegree Skvalue Mødegree Skvalue Mødegree Skvalue Mødegree Skvalue Møegree Skvalue Møegree Skvalue Møegree Skvalue Møegree Skvalue Møegree Skvalue Møegree Skvalue Møegree Skvalue Møegree Skvalue Møegree Skvalue Møegree Skvalue Møegree Skvalue Møegree Skvalue Møegree Skvalue Møegree Skvalue Møegree Skvalue Møegree Skvalue Møegree Skvalue Møegree Skvalue Møegree Skvalue Møegree Skvalue Mødegree Skvalue Mødegree Skvalue Mødegree Skvalue Mødegree Skvalue Mødegree Skvalue Mødegree Skvalue Mødegree Skvalue Mødegree Skvalue Mødegree Skvalue Mødegree Skvalue Mødegree Skvalue Mødegree Skvalue Mødegree Skvalue Mødegree Skvalue Mødegree Skvalue Mødegree Skvalue Mødegree Skvalue Mødegree Skvalue Mødegree Skvalue Møgree Skvalue Mødegree Skvalue Mødegree Skvalue Mødegree Skvalue Mødegree Skvalue Mødegree Skvalue Mødegree Skvalue Mødegree Skvalue Mødegree Skvalue Mødegree Skvalue Mødegree Skvalue Mødegree Skvalue Mødegree Skvalue Mødegree Skvalue Mødegree Skvalue Mødegree Skvalue Mødegree Skvalue Mødegree Skvalue Mødegree Skvalue Mødegree Skvalue Møprime Skvalue Møprime Skvalue Møprime Skvalue Møprime Skvalue Møprime Skvalue Møprime Skvalue Møprime Skvalue Møprime Skvalue Møprime Skvalue Møprime Skvalue Møprime Skvalue Møprime Skvalue Møprime Skvalue Møprime Skvalue Møprime Skvalue Møprime Skvalue Møprime Skvalue Møprime Skvalue Møprime Skvalue Møprime Skvalue Mødegree Skvalue Mødegree Skvalue Mødegree Skvalue Mødegree Skvalue Mødegree Skvalue Mødegree Skvalue Mødegree Skvalue Mødegree Skvalue Mødegree Skvalue Mødegree Skvalue Mødegree Skvalue Mødegree Skvalue Mødegree Skvalue Mødegree Skvalue Mødegree Skvalue Mødegree Skvalue Mødegree Skvalue Mødegree Skvalue Mødegree Skvalue Mø°ure Skvalue Mø°ure Skvalue Mø°ure Skvalue Mø°ure Skvalue Mø°ure Skvalue Mø°ure Skvalue Mø°ure Skvalue Mø°ure Skvalue Mø°ure Skvalue Mø°ure Skvalue Mø°ure Skvalue Mø°ure Skvalue Mø°ure Skvalue Mø°ure Skvalue Mø°ure Skvalue Mø°ure Skvalue Mø°ure Skvalue Mæ°ure Skvalue Mæ°ure Skvalue Mæ°ure Skvalue Mæ°ure Skvalue Mæ°ure Skvalue Mæ°ure Skvalue Mæ°ure Skvalue Mæ°ure Skvalue Mæ°ure Skvalue Mæ°ure Skvalue Mæ°ure Skvalue Mæ°ure Skvalue Mæ°ure Skvalue Mæ°ure Skvalue Mæ°ure Skvalue Mæ°ure Skvalue Mæ°ure Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skase Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse SkUse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skouse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Sk use Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skusse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuse Skuseskuse Skuse skuse skuse skuse skuse skuse skuse skuse skuse skuse skuse skuse skuse skuse skuse skuse skuse skuse skuse skuse skuse skuse skuse skuse skuse skuse skuse skuse skuse skuse skuse skuse skuse skuse skuse skuse skuse skuse skuse skuse skuse skuse skuse skuse skuse skuse skuse skuse skuse skuse skuse kuse skuse skuse skuse skuse skuse skuse skuse skuse skuse skuse skuse skuse skuse skuse skuse skuse skuse skuse skuse skuse skuse skuse skuse skuse skuse skuse skuse skuse skuse skuse skuse skuse skuse skuse skuse skuse skuse skuse skuse skuse skuse skuse skuse skuse skuse skuse skuse skuse skuse sub-	Husqvarna SAE 30	Husqvarna SAE 30	Husqvarna SAE 30	Husqvarna SAE 30
Vekt
Med tomme tanker, kg 31,1 32,6 32,0	33,1
Støyutslipp124
Lydeffektnivå, målt, dB(A)	97	97	95	98
Lydeffektnivå, garantert LWA dB(A)	98	98	96	98
Lydnivåer125
Lydtrykknivå ved brukerens øre, dB(A)	85	85	82	88
Vibrasjonsnivåer ^126
Vibrasjoner i håndtak, m/s ^2	8,5 8,5 4,7 7,5
Klippeutstyr
Klippehøyde, mm 25–75 25–75 25–75	25–75
Klippebredde, cm 510 510 510 560
Klippesystem Oppsamling/Bio-	Clip®/sideutkast	Oppsamling/Bio-Clip®/sideutkast	BioClip®/sideut-kast	BioClip®/sideut-kast
Kniv – standard Oppsamling	598562601	Oppsamling598562601	Finfordeling597683901	Finfordeling598563601
Kniv – ekstrautstyr Finfordeling	597683901	Finfordeling597683901	-	-
Gressoppsamlerkapasitet, liter 65 65 -	-
Drift
Selvgående hastighet, km/t - 3,6 4,0 3	6

EF-samsvarserklæring

EF-samsvarserklæring

Husqvarna AB, SE-561 82 Huskvarna, Sverige, tlf.: [phone], erklærer at gressklipperen Husqvarna LC 151, LC 151S, LB 251S, LB 256SP fra 2020 og fremover samsvarer med kravene i følgende RÅDSDIREKTIV:

• fra 8. juni 2011 på «begrense bruken av bestemte farlige stoffer» 2011/65/EU
• fra 17. mai 2006, «angående maskiner» 2006/42/EF
• fra 26. februar 2014 «angående elektromagnetisk kompatibilitet» 2014/30/EU
• fra 8. mai 2000 «angående utslipp av støy til omgivelsene» 2000/14/EF

For informasjon som gjelder støyutslipp, kan du se avsnittet Tekniske data.

Følgende standarder er blitt brukt:

EN ISO 5395-1:2013, EN ISO 5395-1:2013/A1, EN ISO 5395-2:2013, EN ISO 5395-2:2013/A1:2016, EN ISO 5395-2:2013/A2:2017, EN ISO 14982:2009

Hvis ikke annet er angitt, er de ovenfor oppgitte standarder de nyeste publiserte versjonene.

Kontrollorgan: 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Sweden Har utført samsvarsvurdering i henhold til Tillegg VI i direktivet 2000/14/EF.

Huskvarna, 2021-11-30

$$ \Delta s \mathrm {d u} $$

Claes Losdal, Development Manager/hageprodukter (autorisert representant for Husqvarna AB og ansvarlig for teknisk dokumentasjon)

SPIS TREŚCI

Wstep....356
