NÁVOD K OBSLUZE LC 151S HUSQVARNA

CS Návod k použití 42-60

DA Brugsanvisning 61-79

Odstraňování problémů s motorem.... 56

Přeprava, skladování a likvidace.... 57

Technické údaje....58

ES Prohlášení o shodě.... 60

Úvod

Popis výrobku

Výrobek je rotační sekačka na trávu s pěší obsluhou. Pro modely LC 151, LC 151S připevněte koš na trávu, chcete-li sbírat trávu. Namontujte deflektor pro boční vyhazování k provádění bočního vyhazování trávy. Pro modely LC 151, LC 151S připevněte mulčovací sadu, chcete-li používat posečenou trávu jako hnojivo.

Zamýšlené použití

Výrobek používejte k sečení trávy. K jiným činnostem výrobek nepoužívejte.

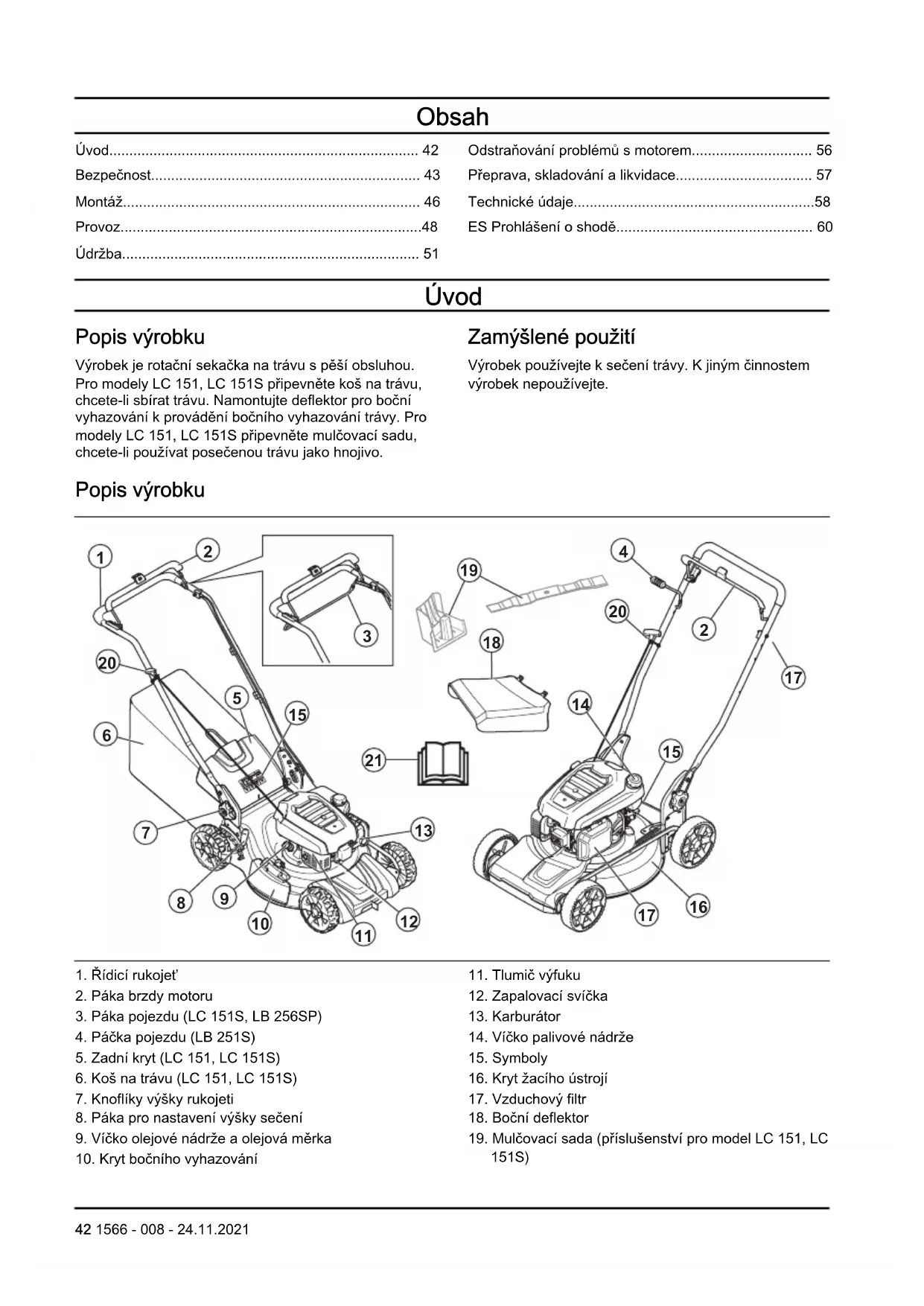

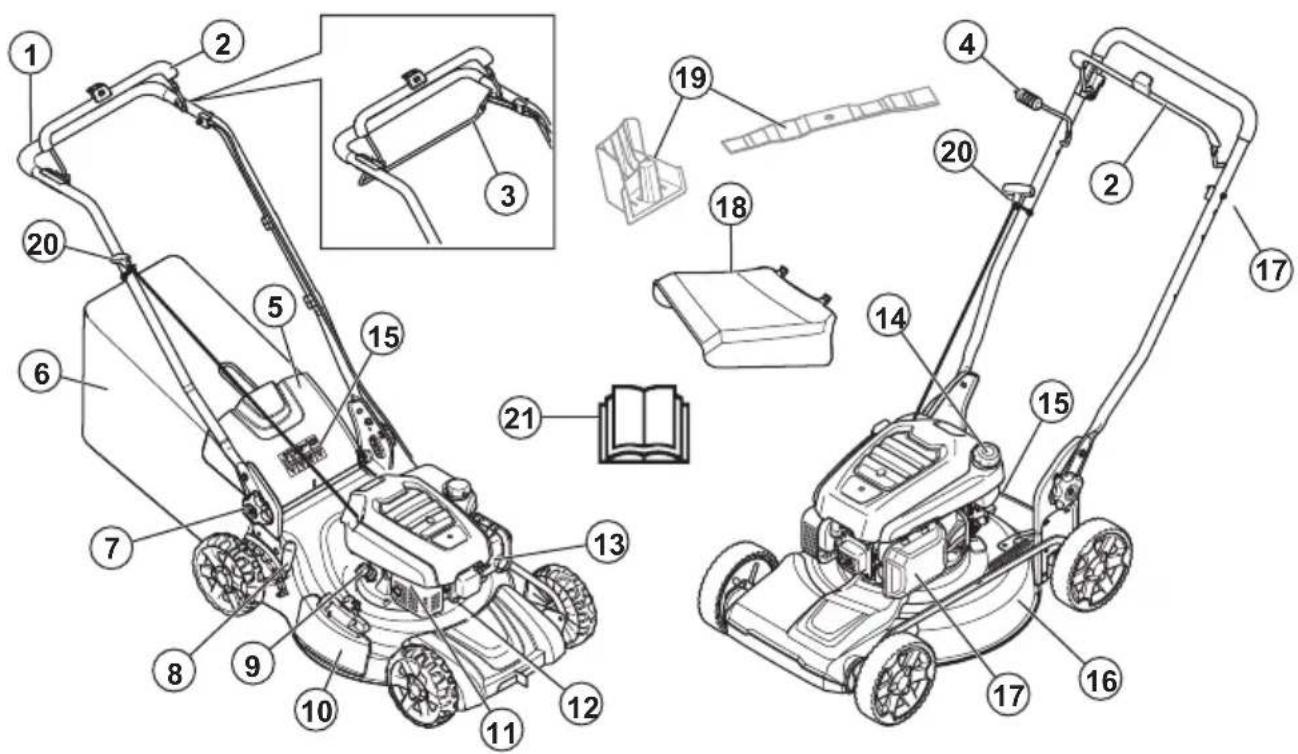

Popis výrobku

1. Rídicí rukojet'
2. Páka brzdy motoru
3. Páka pojezdu (LC 151S, LB 256SP)
4. Páčka pojezdu (LB 251S)
5. Zadní kryt (LC 151, LC 151S)
6. Koš na trávu (LC 151, LC 151S)
7. Knoflíky výšky rukojeti
8. Páka pro nastavení výšky sečení
9. Víčko olejové nádrže a olejová měrka

10. Kryt bočního vyhazování

11. Tlumič výfuku

12. Zapalovací svíčka
13. Karburátor
14. Víčko palivové nádrže
15. Symboly
16. Kryt žacího ústrojí
17. Vzduchový filtr
18. Boční deflektor

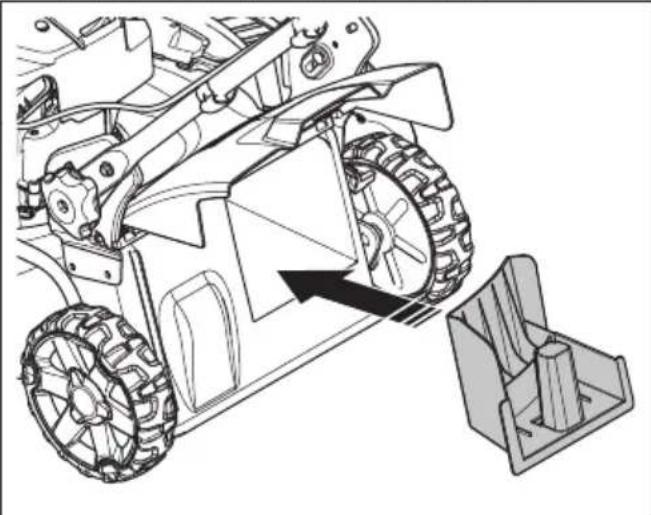

19. Mulčovací sada (příslušenství pro model LC 151, LC 151S)

20. Rukojet' startéru

21. Návod k používání

Symboly na výrobku

VAROVÁNÍ! Bud'te opatrní a výrobek používejte správně. Tento výrobek může způsobit obsluze a dalším osobám vážné zranění.

Před použitím si pozorně prostudujte tento návod k používání a nepoužívejte výrobek, pokud návodu zcela nerozumíte.

Pozor na odvržené a odražené předměty.

Zajistěte, aby se v pracovní oblasti a jejím okolí nezdržovaly nepovolané osoby či zvířata.

Varování: Ruce a nohy udržujte mimo dosah rotujícího nože.

Varování: Ruce a nohy udržujte mimo dosah rotujících částí.

Před prováděním oprav a údržby vypněte motor a odpojte kabel zapalování.

Tento výrobek vyhovuje příslušným směrnicím ES.

Emise hluku do okolí dle směrnice Evropského společenství. Emise výrobku jsou uvedeny v kapitole Technické údaje a na štítku.

Nebezpečí požáru.

Nevdechujte výfukové plyny. Výfukové plyny obsahují oxid uhelnatý, jedovatý a velmi nebezpečný plyn bez zápachu. Nenechávejte motor spuštěný ve vnitřních nebo uzavřených prostorech.

Horký povrch.

Před nastartováním výrobku doplňte do motoru olej.

Povšimněte si: Další symboly/štítky na produktu se týkají certifikačních požadavku pro některé komerční oblasti.

Odpovědnost za výrobek

Jak uvádí zákon o odpovědnosti za výrobek, neneseme odpovědnost za žádnou škodu způsobenou našim výrobkem, pokud:

• byl výrobek nesprávně opraven.
• byl výrobek opraven pomocí součástí od jiného výrobce nebo součástí, které nejsou výrobcem schváleny.
• má výrobek příslušenství od jiného výrobce nebo příslušenství, které není výrobcem schváleno.
• výrobek nebyl opraven ve schváleném servisním středisku nebo schváleným odborníkem.

Emise Euro V

VÝSTRAHA: Manipulace s motorem vede k zneplatnění typového schválení EU tohoto výrobku.

Bezpečnost

Definice týkající se bezpečnosti

Varování, upozornění a poznámky slouží jako upozornění na specifické důležité části návodu.

VÝSTRAHA: Používá se v případě nebezpečí úrazu nebo usmrcení obsluhy nebo okolních osob, pokud nejsou dodrženy pokyny uvedené v této příručce.

VAROVÁNÍ: Používá se v případě nebezpečí poškození výrobku, dalších materiálů či škod na majetku v blízkém okolí, pokud nejsou dodrženy pokyny uvedené v této příručce.

Povšimněte si: Používá se k poskytnutí dalších informací, které jsou nezbytné v dané situaci.

Obecné bezpečnostní pokyny

VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Tento výrobek je nebezpečný, nepoužívá-li se správně nebo není-li věnována provozu řádná pozornost. Nedodržení bezpečnostních pokynů může vést ke zranění nebo usmrcení.
• Tento výrobek vytváří během provozu elektromagnetické pole. Toto pole může za určitých okolností narušovat funkci aktivních či pasivních implantovaných lékařských přístrojů. Za účelem snížení rizika možného zranění nebo smrtelného úrazu doporučujeme osobám s implantovanými lékařskými přístroji poradit se před použitím výrobku s lékařem a s výrobcem implantovaného lékařského přístroje.
• Budte stále opatrní a používejte zdravý rozum. Nejste-li si jisti, jak ovládat výrobek ve zvláštních situacích, vypněte jej a promluvte si s prodejcem Husqvarna, než budete pokračovat v práci.
• Mějte na paměti, že obsluha je odpovědná za nehody a škody vzniklé jiným osobám nebo na jejich majetku.
• Udržujte výrobek čistý. Ujistěte se, že jsou značky a štítky dobře čitelné.
• Nedovolte osobám používat výrobek, nejste-li si jisti, že si přečetly návod k používání a porozuměly jeho obsahu.
  • Zamezte používání výrobku dětmi.
• Udržujte děti mimo pracovní oblast. Vždy musí být přítomna zodpovědná dospělá osoba.
• Zamezte používání výrobku osobami, které naznají pokyny.
• Vždy sledujte osoby s fyzickým nebo mentálním postižením při práci s výrobkem. Vždy musí být přítomna zodpovědná dospělá osoba.
• Nepoužívejte výrobek, jste-li unavení, nemocní nebo pod vlivem alkoholu, drog nebo léků. To by mohlo ovlivnit váš zrak, ostražitost, koordinaci a úsudek.
• Nepoužívejte výrobek, pokud je vadný.
• Nikdy neupravujte výrobek a nepoužívejte jej, pokud je možné, že jej upravil někdo jiný.
• Neměňte nastavení regulace otáček motoru.

Bezpečnost pracovního prostoru

VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Před použitím výrobku, odklidte z pracovní oblasti předměty, jako jsou větve, větvičky a kameny.

• Předměty, které mohou být zachyceny žacím ústrojím mohou být odmrštěny a způsobit zranění osob a poškození předmětů. Udržujte osoby v okolí a zvířata v bezpečné vzdálenosti od výrobku.

• Nikdy nepoužívejte výrobek za špatného počasí, jako je mlha, déšť, silný vítr, intenzívní chlad a nebezpečí blesku. Použití výrobku za špatného počasí nebo ve vlhkých či mokrých podmínkách je namáhavé. Nepříznivé počasí může vytvořit nebezpečné podmínky, např. kluzký povrch.

• Dávejte pozor na osoby, předměty a situace, které mohou bránit bezpečnému provozu výrobku.
• Dávejte pozor na překážky, jako jsou kořeny, kameny, větve, díry a příkopy. Vysoká tráva může překážky skrýt.
• Sečení trávy na svazích může být nebezpečné. Nepoužívejte výrobek na svahu se sklonem větším než 15°.
• S výrobkem jezděte po vrstevnicích. Nepohybujte se na svahu nahoru a dolů.
• Postupujte opatrně v blízkosti skrytých rohů a objektů, které mohou bránit ve výhledu.

Bezpečnost práce

VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Tento výrobek používejte výhradně k sečení trávy. Není dovoleno používat výrobek k jiným činnostem.
• Používejte osobní ochranné prostředky. Další informace naleznete v části Osobní ochranné prostředky na strani 45.
• Ujistěte se, že víte, jak v případě nouze rychle zastavit motor.
• Nikdy nestartujte motor v uzavřených prostorech nebo v blízkosti hořlavého materiálu. Výfukové plyny z motoru jsou horké a mohou obsahovat jiskry, které by mohly zažehnout požár.
• Neprovozujte výrobek, pokud není správně namontovaný nůž a všechny kryty. V opačném případě by se mohl nůž uvolnit a způsobit zranění osob.
• Zajistěte, aby nůž nenarazil do předmětů, jako jsou kameny a kořeny. Mohlo by dojít k poškození nože a ohnutí hřídele motoru. Ohnutý hřídel způsobuje velké vibrace a hrozí velmi vysoké riziko uvolnění nože.
• Pokud nůž narazí do nějakého předmětu nebo se objeví vibrace, okamžitě zastavte výrobek. Odpojte kabel zapalování od zapalovací svíčky. Zkontrolujte, zda není výrobek poškozený. Opravte poškozené díly nebo svěřte opravu schválenému servisnímu pracovníkovi.
• Po nastartování motoru nikdy nepřipevňujte páku brzdy motoru trvale k rukojeti sekačky.
• Umístěte výrobek na stabilní, rovný povrch a nastartujte jej. Zkontrolujte, zda nůž nemůže přijít do kontaktu se zemí nebo cizími objekty.

• Při provozu vždy stůjte za výrobkem.

• Při provozu nechte všechna kola spočívat na zemi a držte rukojeť oběma rukama. Ruce a nohy udržujte mimo dosah rotujících nožů.

• Nenaklánějte výrobek, když je spuštěný motor.
• Dávejte pozor při tažení výrobku dozadu.
• Nikdy nezvedejte výrobek, když je spuštěný motor. Pokud musíte výrobek zvednout, nejprve vypněte motor a odpojte kabel zapalování od zapalovací svíčky.
• Při provozování výrobku nechodte směrem dozadu.
• Před přejezdem ploch bez trávy, jako jsou cesty vytvořené ze štěrku, kamenů nebo asfaltu, vypněte motor.
• Neběhejte s výrobkem, když je spuštěný motor. Při provozu výrobku vždy pouze chodťe.
• Před změnou výšky sečení vypněte motor. Nikdy neprovádějte seřizování při spuštěném motoru.
• Nikdy nenechte výrobek se spuštěným motorem bez dozoru. Vypněte motor a ujistěte se, že se žací ústrojí neotáčí.

Bezpečnostní pokyny pro provoz

Osobní ochranné prostředky

VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Osobní ochranné prostředky nemohou zcela eliminovat nebezpečí úrazu, ale v případě nehody pomáhají snížit míru poranění. Požádejte prodejce, aby vám pomohl vybrat správné vybavení.
• Používejte ochranu sluchu, pokud je hladina hluku vyšší než 85 dB.
• Používejte odolnou obuv s protiskluzovou podrážkou. Nepoužívejte otevřenou obuv ani nepracujte naboso.
• Používejte silné, dlouhé kalhoty.
• Při určitých činnostech používejte ochranné rukavice, například při nasazování, prohlídce nebo čištění žacího ústrojí.

Bezpečnostní zařízení na produktu

VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Nepoužívejte výrobek, jehož bezpečnostní zařízení jsou vadná!
• Pravidelně kontrolujte bezpečnostní zařízení. Pokud je zařízení vadné, obrat'te se na servis Husqvarna.

Kontrola krytu žacího ústrojí

Kryt žacího ústrojí snižuje vibrace výrobku a snižuje nebezpečí poranění nožem.

- Zkontrolujte kryt žacího ústrojí, aby bylo zajištěno, že nevykazuje známky poškození, např. praskliny.

Kontrola rukojeti brzdy motoru

Páka brzdy motoru slouží k zastavení motoru. Když uvolníte páku brzdy motoru, motor se zastaví.

- Nastartujte motor a poté uvolněte rukojeť brzdy motoru. Pokud se motor nevypne během 3 sekund, požádejte schváleného servisního pracovníka Husqvarna o seřízení brzdy motoru.

Kontrola zadního krytu

Zadní deflektor snižuje riziko vylétávání předmětů směrem k obsluze.

• Zkontrolujte, zda není zadní kryt poškozený.
• Zkontrolujte, zda nejsou pružiny, které zavírají zadní kryt, poškozené.
  • Vyměňte poškozené pružiny a další poškozené díly.
• Zkontrolujte, zda se zadní kryt může plynule pohybovat na závěsech.

Tlumič výfuku

Tlumič výfuku je určen k omezení úrovně hluku na minimum a k usměrnění výfukových plynů směrem od obsluhy.

Nepoužívejte výrobek bez tlumiče výfuku nebo pokud je vadný. Vadný tlumič výfuku zvyšuje hladinu hluku a nebezpečí požáru.

VÝSTRAHA: Tlumič výfuku je během provozu a po použití velmi horký, i když motor pracuje na volnoběžné otáčky. Aby se zabránilo požáru, dbejte zvýšené opatrnosti v blízkosti hořlavých materiálů a plynů.

Kontrola tlumiče výfuku

- Pravidelně kontrolujte tlumič výfuku, aby bylo zajištěno, že je řádně upevněný a že není poškozený.

Bezpečnost při manipulaci s palivem

VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

- Pokud je na výrobku palivo nebo olej, nespouštějte ho. Nechtěné palivo/olej z výrobku odstraňte a nechte výrobek uschnout.

• Pokud si palivem polijete oblečení, okamžitě se převlékněte.
• Zabraňte styku paliva s tělem, může způsobit zranění. Pokud se polijete palivem, omyjte zasažené místo vodou a mýdlem.
• Nepouštějte motor, pokud z něj něco uniká. Pravidelně kontrolujte, jestli z motoru nic neuniká.
• Při manipulaci s palivem bud’te opatrní. Palivo je hořlavé a výpary jsou výbušné a můžou způsobit zranění nebo smrt.
• Nevdechujte palivové výpary, můžou způsobit zranění. Zajistěte dostatečný průtok vzduchu.
  • V blízkosti paliva ani motoru nekuřte.
• Do blízkosti paliva ani motoru neumist'ujte horké předměty.
• Když je spuštěný motor, nedoplňujte palivo.
• Než začnete doplňovat palivo, přesvědčte se, že je motor studený.
• Než doplníte palivo, pomalu otevřete uzávěr palivové nádrže a opatrně uvolněte tlak.
• Palivo do motoru nedoplňujte ve vnitřních prostorech. Nedostatečné proudění vzduchu může způsobit zranění nebo smrt udušením nebo otravou kysličníkem uhelnatým.
• Pevně dotáhněte víčko palivové nádrže. Není-li víčko palivové nádrže dotažené, hrozí nebezpečí požáru.
• Než výrobek spustíte, přejděte s ním minimálně 3 m (10 stop) od místa, kde jste doplňovali palivo.
• Nenaplňujte palivovou nádrž na maximum. Teplem dochází k rozpínání paliva. V horní části palivové nádrže udržujte volný prostor.

Bezpečnostní pokyny pro údržbu

VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Výfukové plyny obsahují oxid uhelnatý, jedovatý a velmi nebezpečný plyn bez zápachu. Nenechávejte motor spuštěný ve vnitřních nebo uzavřených prostorech.
• Před prováděním údržby výrobku nejprve vypněte motor a odpojte kabel zapalování od zapalovací svíčky.
• Při provádění údržby žacího ústrojí používejte ochranné rukavice. Nůž je velmi ostrý a může snadno dojít k pořezání.
• Příslušenství a změny výrobku, které neschválí výrobce, mohou způsobit vážné zranění nebo úmrtí. Neprovádějte změny na výrobku. Vždy používejte výhradně příslušenství schválené výrobcem.
• Při nesprávném nebo nepravidelném provádění údržby se zvyšuje nebezpečí poranění a poškození výrobku.
• Provádějte pouze údržbu uvedenou v tomto návodu k používání. Veškerý ostatní servis musí provést schválený servisní pracovník Husqvarna.
• Servis výrobku by měl provádět schválený servisní pracovník Husqvarna v pravidelných intervalech.
• Poškozené, opotřebené či prasklé součásti vyměňte.

Montáž

Úvod

VÝSTRAHA: Před montáží výrobku je třeba, abyste si přečetli a porozuměli kapitole o bezpečnosti.

VÝSTRAHA: Před montáží výrobku sejměte koncovku kabelu zapalovací svíčky ze zapalovací svíčky.

Montáž řídítek

1. Prostrčte šroub (A) rukojetí (B), plastovou podložkou (C) a podpůrným držákem rukojeti (D).

A B C D E

1. Zcela utáhněte matici (E).

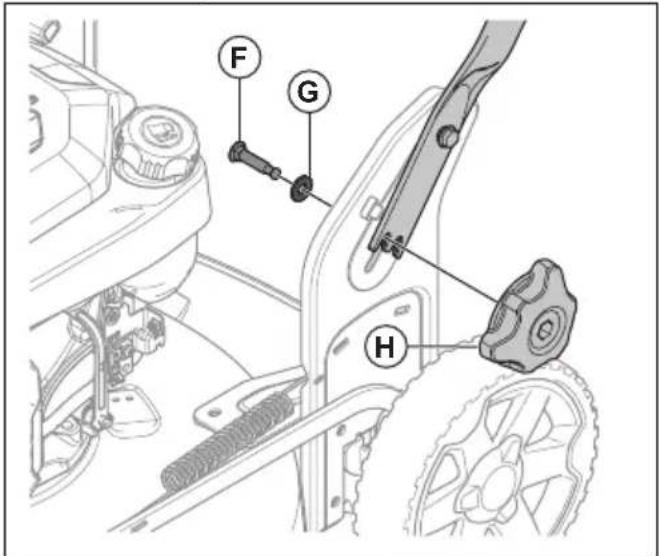

2. Prostrčte šroub (F) podložkou (G) a podpůrným držákem rukojeti.

1. Zcela dotáhněte knoflík (H).

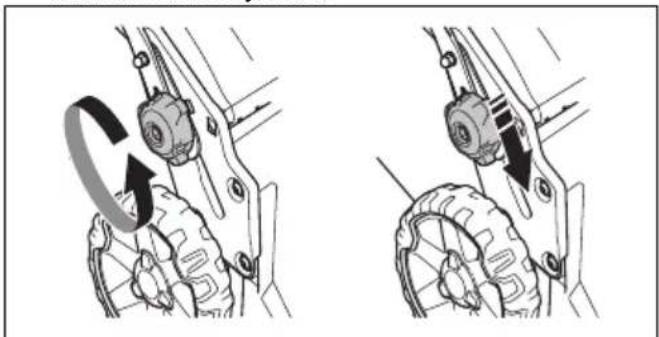

Nastavení rukojeti

1. Povolte spodní matice.
2. Posuňte knoflíky na spodní konec drážek na pravé i na levé straně výrobku.

1. Nastavte výšku rukojeti do jedné ze 2 dostupných poloh.
2. Posuňte knoflíky směrem k rukojeti, dokud se nezastaví a neuslyšite cvaknutí.

CLICK!

1. Knoflíky řádně utáhněte.

Nastavení produktu do přepravní polohy

1. Povolte spodní matice.

2. Posuňte knoflíky na spodní konec drážek na pravé i na levé straně výrobku.

Nastavení výrobku do provozní polohy

1. Sklopte rukojet' do vzpřímené polohy.

1. Posuňte knoflíky směrem k rukojeti, dokud se nezastaví a neuslyšíte cvaknutí.

CLICK!

1. Knoflíky rádně utáhněte.

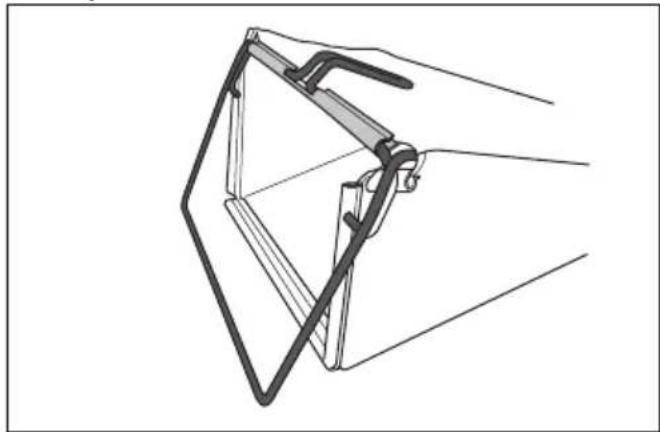

Montáž koše na trávu (LC 151, LC 151S)

1. Vložte rám do koše na trávu tak, aby pevná část koše směřovala dolů. Rukojeť rámu musí zůstat na vnější horní části koše.

1. Upevněte koš na trávu k rámu pomocí svorek.

VÝSTRAHA: Před používáním produktu je třeba, abyste si přečetli a porozuměli kapitole o bezpečnosti.

Husqvarna Connect

Husqvarna Connect je bezplatná aplikace pro mobilní zařízení. Aplikace Husqvarna Connect dodá vašemu výrobku Husqvarna doplňkové funkce:

• Rozšířené informace o výrobku.
• Informace o dílech a servisu a nápověda pro tyto položky.

Jak začit používat aplikaci Husqvarna Connect

1. Stáhněte si aplikaci Husqvarna Connect do svého mobilního zařízení.

2. V aplikaci Husqvarna Connect se zaregistrujte.

3. Při připojování a registraci výrobku postupujte podle pokynů v aplikaci Husqvarna Connect.

Před použitím výrobku

1. Pozorně si prostudujte tento návod k používání a nepoužívejte výrobek, pokud návodu zcela nerozumíte.
2. Zkontrolujte žací ústrojí, aby bylo zajištěno, že je řádně připevněné a nastavené. Viz Kontrola žacího ústrojí na strani 53.
3. Naplňte palivovou nádrž. Viz Doplňování paliva na strani 48.

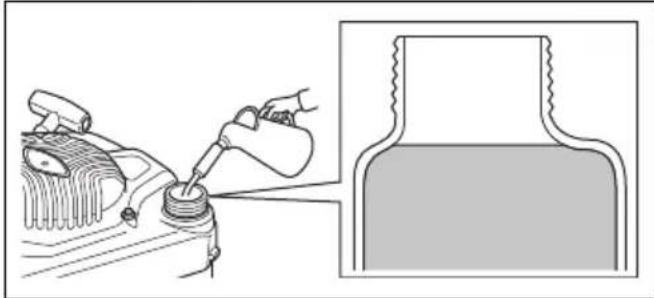

4. Doplňte olej do olejové nádrže a zkontrolujte hladinu oleje. Viz Kontrola hladiny oleje na strani 54.

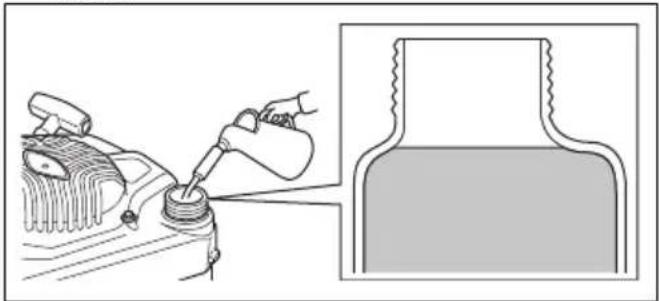

Doplňování paliva

Pokud možno používejte alkylátový benzín s nízkými emisemi. Není-li k dostání alkylátový benzín s nízkými emisemi, používejte kvalitní bezolovnatý benzín nebo olovnatý benzín s oktanovým číslem nejméně 90.

VAROVÁNÍ: Nepoužívejte benzín s oktanovým číslem nižším než 90 RON (87 AKI). Můžete tím výrobek poškodit.

1. Víčko palivové nádrže otevírejte pomalu, aby se uvolnil tlak.
2. Palivo doplňte pomalu z kanystru. Dojde-li k rozlití paliva, odstraňte jej utěrkou a zbývající palivo nechte vypařit.

1. Očistěte plochu kolem víčka palivové nádrže.

2. Pevně dotáhněte víčko palivové nádrže. Není-li víčko palivové nádrže dotažené, hrozí nebezpečí požáru.

3. Než výrobek spustíte, přejděte s ním minimálně 3 m (10 stop) od místa, kde jste doplňovali palivo.

Nastavení výšky sečení

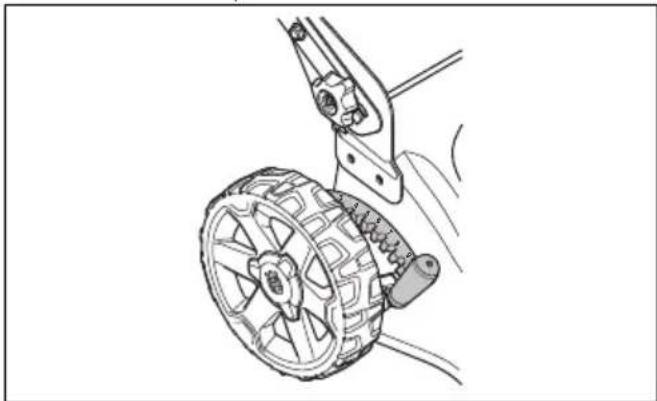

1. Chcete-li zvýšit výšku sečení, posuňte páku pro nastavení výšky sečení dozadu.

2. Posunem páky pro nastavení výšky sečení dopředu výšku sečení snížíte.

3. Chcete-li zvýšit výšku sečení, posuňte páku pro nastavení výšky sečení dozadu.

4. Posunem páky pro nastavení výšky sečení dopředu výšku sečení snížíte.

VAROVÁNÍ: Nenastavujte výšku sečení příliš nízko. V případě, že není povrch trávníku rovný, mohou nože přijít do styku se zemí.

Spuštění výrobku

1. Zkontrolujte, zda je kabel zapalování připojený k zapalovací svíčce.

2. Postavte se za výrobek.

3. Zkontrolujte, zda je kabel zapalování připojený k zapalovací svíčce.

4. Postavte se za výrobek.

5. Držte páku motorové brzdy přitisknutou k rukojeti sekačky.

1. Uchopte rukojeť startovací šňůry pravou rukou.

2. Pomalu vytáhněte startovací šňůru, dokud neucítíte odpor.

3. Nastartuje motor silným zatáhnutím za šňůru.

4. Uchopte rukojeť startovací šňůry pravou rukou.

5. Pomalu vytáhněte startovací šňůru, dokud neucítíte odpor.
6. Nastartuje motor silným zatáhnutím za šňůru.

VÝSTRAHA: Nikdy si neomotávejte startovací šňůru kolem ruky.

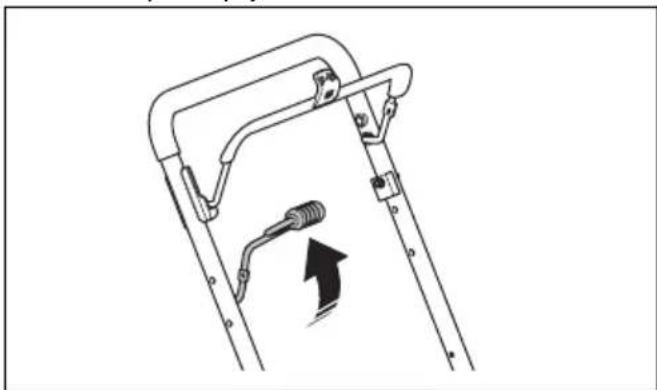

Použití pohonu kol LC 151S & LB 256SP

- Zatlačte páku pojezdu směrem k rukojeti.

• V blízkosti překážek uvolněte páku pojezdu, aby se deaktivoval pohon.

- Pokud chcete táhnout výrobek dozadu, odpojte pohon a zatlačte výrobek dopředu přibližně 10 cm.

- V blízkosti překážek uvolněte páku pojezdu, aby se deaktivoval pohon. - Pokud chcete táhnout výrobek dozadu, odpojte pohon a zatlačte výrobek dopředu přibližně 10 cm.

- Přitáhněte páčku pojezdu směrem k řídítkům.

- Uvolněním páčky pojezdu od řídítek deaktivujete pohon, např. v blízkosti překážek.

Povšimněte si: Při uvolnění rukojeti brzdy motoru se páčka pojezdu automaticky uvolní.

- Pokud chcete táhnout výrobek dozadu, uvolněte páčku pojezdu od řídítek a zatlačením výrobku dopředu přibližně 10 cm zcela uvolněte pohon.

Zastavení výrobku

• Chcete-li zastavit pojezd, uvolněte páku (LC 151S, LB 256SP) nebo páčku pojezdu (LB 251S).
• Motor zastavíte uvolněním páky brzdy motoru.

Používání výrobku s košem na trávu (LC 151, LC 151S)

VÝSTRAHA: Nepoužívejte výrobek bez instalovaného koše na trávu nebo s otevřeným zadním krytem. Vyletující předměty mohou zranit obsluhu.

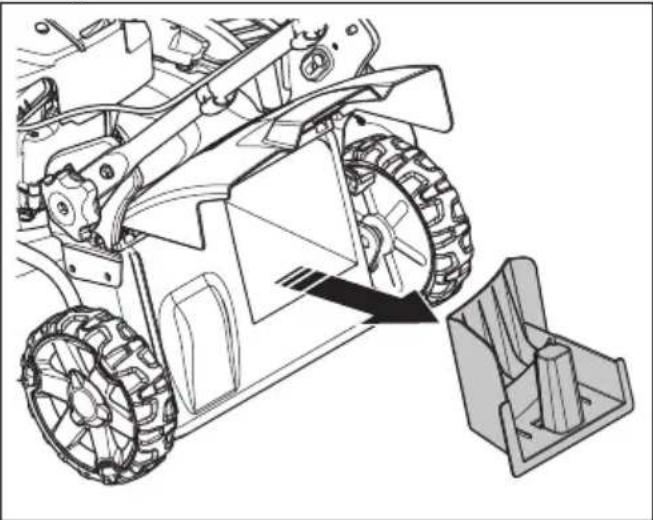

1. Zdvihněte zadní kryt a vyjměte mulčovací vložku, je-li instalovaná.

1. Sestavte koš na trávu podle části Montáz koše na trávu (LC 151, LC 151S) na strani 48.

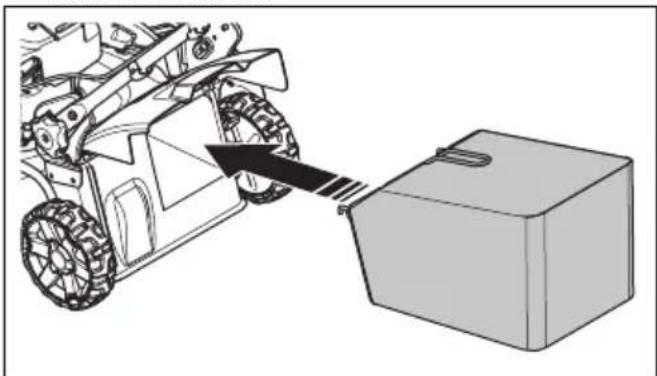

2. Vložte koš na trávu do držáku.
3. Uvolněte zadní kryt a položte ho na horní stranu rámu koše na trávu.

Přestavba výrobku na režim mulčování (LC 151, LC 151S)

Než začnete s přestavbou výrobku na režim mulčování, zkontrolujte, zda je motor vypnutý.

1. Zdvihněte zadní kryt a demontujte koš na trávu, je-li instalovaný.

2. Vložte do kanálu výhozu trávy mulčovací vložku.

1. Zavřete zadní kryt a zkontrolujte, zda je pevně zavřený a těsně přiléhá k mulčovací vložce.

Povšimněte si: Chcete-li zvýšit výkon režimu mulčování, vyměňte nůž za mulčovací (příslušenství). Viz část Postup výměny nože na strani 53

Přestavba výrobku na režim bočního vyhazování

1. Zdvihněte zadní kryt a demontujte koš na trávu, je-li instalovaný.
2. Zavřete zadní kryt a zkontrolujte, zda je pevně zavřený a těsně přiléhá k výrobku.

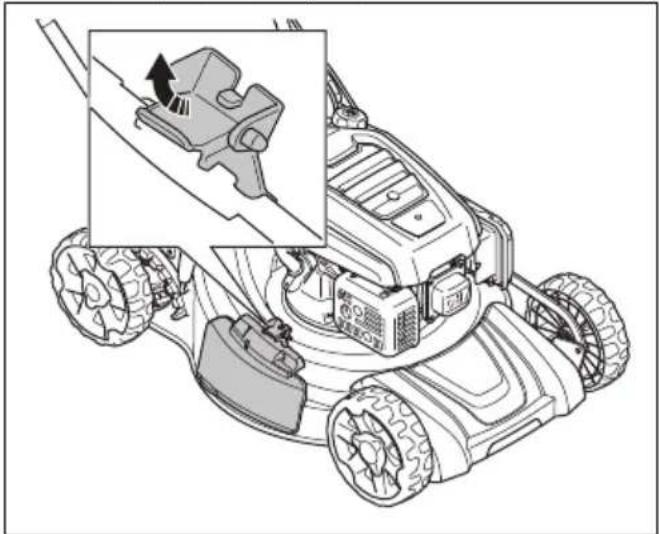

3. Zvedněte pojistku vyhazování.

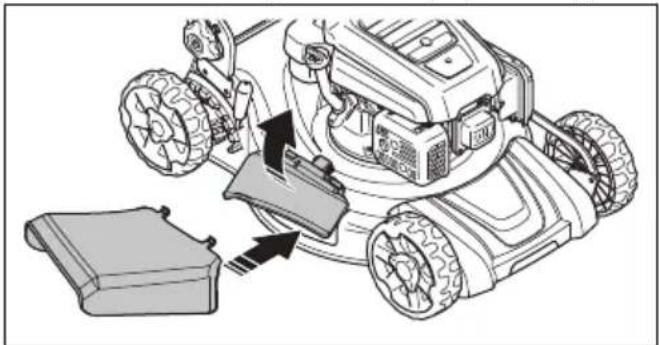

1. Otevřete kryt bočního vyhazování a namontujte deflektor bočního vyhazování na podpůrné čepy.

1. Zavřete kryt bočního vyhazování tak, aby spočíval na deflektoru bočního vyhazování. Zkontrolujte, zda je deflektor pro boční vyhazování důkladně upevněný, než budete výrobek používat.

Povšimněte si: Chcete-li zvýšit výkon v režimu bočního výhozu, nainstalujte mulčovací vložku.

Vyprázdnění koše na trávu

VAROVÁNÍ: Při přesouvání koš na trávu zvedněte, aby se zabránilo jeho opotřebení.

1. Zdvihněte koš na trávu pomocí rukojeti na rámu.
2. Při vyprazdňování koše na trávu použijte rukojet' na rámu a rukojet' na koši.

Jak docílit dobrých výsledků

• Používejte vždy ostrý núž. Při použití tupého nože je střih nepravidelný a posečený povrch trávy žloutne. Ostrý núž také vyžaduje méně energie než tupý núž.
• Nesekejte více než 13 výšky trávy. Při prvním sekání trávy použijte nejvyšší výšku sekání. Zkontrolujte výsledek a případně snižte výšku sečení na požadovanou úroveň. Pokud je tráva velmi vysoká, sekejte pomalu a v případě potřeby 2krát.
• Sekejte vždy v jiném směru, aby na trávníku nevznikly pruhy.
• Zvedněte zadní kryt a vyjměte koš na trávu.
• Pokud je namontována mulčovací vložka a mulčovací nůž, odstraňte je.
• Než začnete s výrobkem pracovat, zavřete zadní kryt. Při práci s výrobkem bude posečená tráva vylétávat pod zadním krytem.
• Udržujte kryt žacího ústrojí čistý. Nahromaděná tráva a nečistoty na vnitřní straně krytu žacího ústrojí mohou zhoršit výsledek sečení. Další informace jsou uvedeny v části Čištění vnitřního povrchu krytu žacího ústrojí na strani 52.

Údržba

Úvod

VÝSTRAHA: Před prováděním údržby je třeba, abyste si přečetli a porozuměli kapitole o bezpečnosti.

Pro servis a opravy výrobku je nezbytné speciální školení. Garantujeme dostupnost profesionálních oprav a servisu. Pokud neposkytuje prodejce servisní služby, požádejte jej o informace o nejbližším servisu.

Plán údržby

VAROVÁNÍ: Když nakláníte výrobek, ujistěte se, že vzduchový filtr je na horní straně a ne vespod. Hrozí poškození motoru.

Intervaly údržby se vypočítávají na základě každodenního používání výrobku. Intervaly se mění, není-li výrobek používán denně.

U údržby označené symbolem * vyhledejte pokyny v části Bezpečnostní zařízení na produktu na strani 45.

Údržba	Denně Měsíčně	Každou se-zónu
Provedte běžnou kontrolu. X
Zkontrolujte hladinu oleje. X
Vyměňte olej (poprvé po 5 h používání, poté po každých 50 h používání).15		X
Vyčistěte výrobek. X
Zkontrolujte žací ústrojí. X
Zkontrolujte kryt žacího ústrojí.* X
Zkontrolujte páku brzdy motoru.* X
Zkontrolujte tlumič výfuku.* X
Zkontrolujte zapalovací svíčku. V případě potřeby zapalovací svíčku očistěte nebo vyměňte.		X
Zkontrolujte vzduchový filtr. X
Vyčistěte vzduchový filtr.16		X
Vyměňte vzduchový filtr. X
Zkontrolujte palivový systém. X
Vyčistěte chladicí žebra válce. X
Zkontrolujte a seřid'te lanko spojky (LC 151S, LB 251S, LB 256SP). X
Vyčistěte povrch pod krytem převodovky (LB 251S). X

Provedení běžné kontroly

- Zajistěte, aby byly všechny matice a šrouby na výrobku správně dotažené.

Čištění výrobku zvnějšku

• Pomocí kartáče odstraňte listí, trávu a nečistoty.
• Zkontrolujte, zda není přívod vzduchu v horní části motoru ucpaný.
• K čištění produktu nepoužívejte vodu pod vysokým tlakem.
• Pokud používáte vodu k čištění motoru, nestříkejte ji přímo na motor.

Čištění vnitřního povrchu krytu žacího ústrojí

1. Vyprázdněte palivovou nádrž.
2. Nakloňte výrobek. Zkontrolujte, zda zapalovací svíčka směřuje vzhůru.

VAROVÁNÍ: Pokud byste položili výrobek se vzduchovým filtrem dole, mohl by se poškodit motor.

1. Opláchněte vodou z hadice vnitřní povrch krytu žacího ústrojí.

Čištění povrchu pod krytem převodovky (LB 251S)

1. Vyprázdněte palivovou nádrž.
2. Nakloňte výrobek. Zkontrolujte, zda zapalovací svíčka směřuje vzhůru.

VAROVÁNÍ: Pokud byste položili výrobek vzduchovým filtrem dolů, mohl by se poškodit motor.

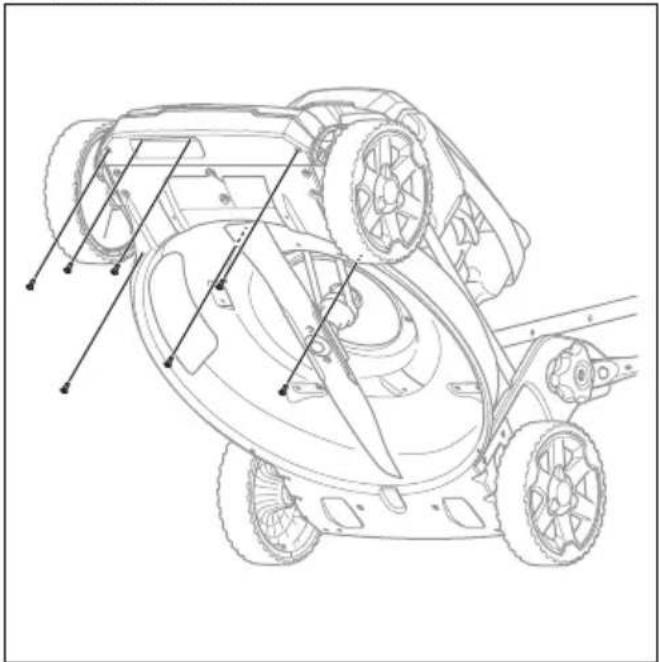

1. Vyšroubujte 7 šroubů.

1. Demontujte kryt převodovky.

2. Očistěte povrch kartáčem.

VAROVÁNÍ: Voda nebo nečistoty pod krytem převodovky mohou způsobit poškození převodovky.

1. Namontujte kryt převodovky pomocí 7 šroubů.

Kontrola žacího ústrojí

VÝSTRAHA: Aby se zabránilo náhodnému spuštění, odpojte kabel zapalování od zapalovací svíčky.

VÝSTRAHA: Při provádění údržby žacího ústrojí používejte ochranné rukavice. Nůž je velmi ostrý a může snadno dojít k pořezání.

1. Zkontrolujte žací ústrojí ohledně poškození a prasklin. Poškozené žací ústrojí vždy vyměňte.

2. Prohlédněte nůž a zkontrolujte, zda není poškozený nebo tupý.

Povšimněte si: Po ostření je nezbytné nůž vyvážit. Výměnu, ostření a vyvážení nože svěřte servisnímu středisku. Dojde-li k nárazu do překážky, po kterém dochází k vypínání výrobku, vyměňte poškozený nůž. O tom, zda je možné nůž nabrousit či zda je nutné ho vyměnit, rozhodne servisní středisko.

Postup výměny nože

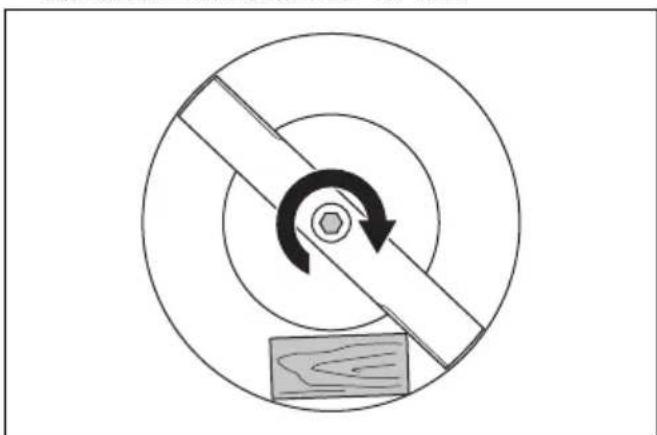

1. Zajistěte nůž pomocí dřevěného špalíku.

1. Demontujte šroub nože a pružnou podložku.
2. Demontujte nůž.
3. Prohlédněte držák nože a šroub nože a zkontrolujte, zda nejsou poškozené.
4. Prohlédněte hřídel motoru a ujistěte se, zda není ohnutý.

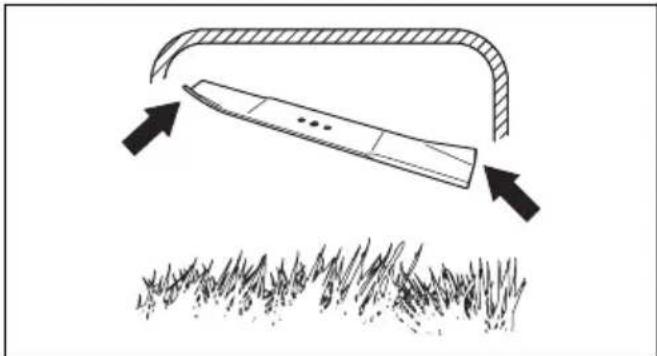

5. Při montáží nového nože nasměrujte zahnuté konce nože ve směru krytu žacího ústrojí.

1. Zkontrolujte, zda je nůž zarovnaný se středem hřídele motoru.
2. Zajistěte nůž pomocí dřevěného špalíku. Nasaděte pružnou podložku a utáhněte šroub a podložku utahovacím momentem 43 – 47 Nm.

1. Otočte nožem rukou a zkontrolujte, zda se volně otáčí.

VÝSTRAHA: Používejte odolné rukavice. Nůž je velmi ostrý a může snadno dojít k pořezání.

1. Nastartujte výrobek a proved'te test nože. Pokud není nůž správně připevněn, výrobek vibruje a výsledky sečení nejsou uspokojivé.

Kontrola hladiny oleje

VAROVÁNÍ: Příliš nízká hladina oleje může způsobit poškození motoru. Před spuštěním výrobku zkontrolujte hladinu oleje.

1. Umístěte výrobek na rovnou plochu.
2. Sejměte víčko olejové nádrže s olejovou měrkou.
3. Setřete olej z olejové měrky.
4. Zasuňte olejovou měrku do olejové nádrže, abyste mohli zkontrolovat hladinu oleje.
5. Vyjměte olejovou měrku.
6. Zkontrolujte hladinu oleje na olejové měrce.
7. Pokud je hladina nízká, doplňte motorový olej a znovu zkontrolujte hladinu oleje.

Výměna motorového oleje

VÝSTRAHA: Motorový olej je bezprostředně po vypnutí motoru velmi horký. Před vypuštěním nechte motorový olej vychladnout. Pokud si potřisníte pokožku motorovým olejem, omyjte ji mýdlem a vodou.

1. Nechte výrobek běžet, dokud nebude palivová nádrž prázdná.
2. Odmontujte kabel zapalování od zapalovací svíčky.
3. Sejměte víčko olejové nádrže.
4. Umístěte nádobu pod výrobek tak, aby do něj mohl vytéct motorový olej.
5. Nakloňte výrobek, aby se vypustil olej z olejové nádrže.

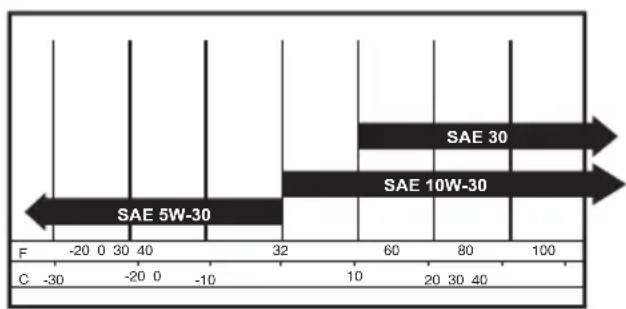

6. Doplňte nový motorový olej typu doporučeného v části Technické údaje na strani 58.

7. Zkontrolujte hladinu oleje. Další informace jsou uvedeny v části Kontrola hladiny oleje na strani 54.

Kontrola zapalovací svíčky

VAROVÁNÍ: Vždy používejte doporučený typ zapalovacích svíček. Nesprávný typ zapalovací svíčky může způsobit poškození výrobku.

• Zkontrolujte zapalovací svíčku, pokud má motor malý výkon, špatně startuje nebo nefunguje správně ve volnoběžných otáčkách.
• Aby se snížilo nebezpečí přítomnosti nechtěných materiálů na elektrodách zapalovací svíčky, dodržujte tyto pokyny:
  a) Zkontrolujte, zda jsou správně nastaveny volnoběžné otáčky.
  b) Zkontrolujte správnost palivové směsi.
  c) Zkontrolujte, zda je vzduchový filtr čistý.
• Jestliže je zapalovací svíčka znečištěná, vyčistěte ji a zkontrolujte, zda je vzdálenost elektrod zapalovací svíčky správná, viz část Technické údaje na strani 58.

• V případě potřeby zapalovací svíčku vyměňte.

Vzduchový filtr

Znečištěný vzduchový filtr může vést k poškození motoru nebo k jeho nesprávnému fungování. V prašných podmínkách provádějte údržbu vzduchového filtru častěji. Podrobnosti ohledně toho, kdy vyměnit vzduchový filtr, jsou uvedeny v části Údržba na strani 51.

Povšimněte si: Poškozený vzduchový filtr vždy vyměňte.

Demontáž a montáž vzduchového filtru

VÝSTRAHA: Používejte ochranné rukavice.

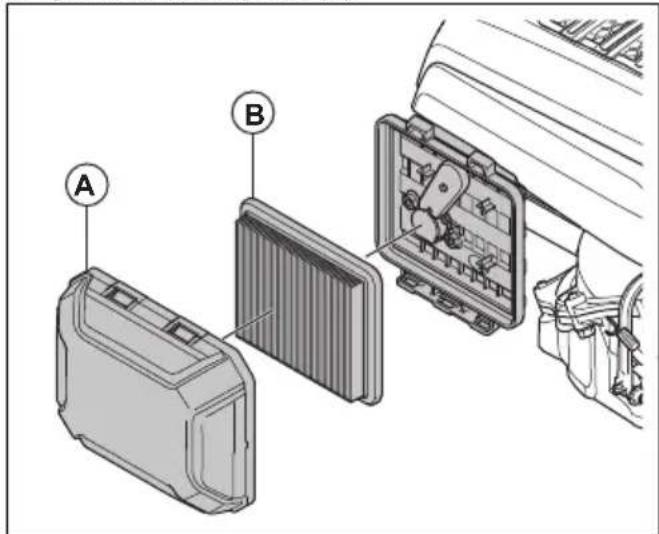

1. Stiskněte spony na krytu vzduchového filtru.

2. Opatrně sejměte kryt vzduchového filtru (A) z motoru.

3. Demontujte vzduchový filtr (B).

1. Zkontrolujte, jestli není vzduchový filtr poškozený. Poškozený vzduchový filtr vyměňte.

2. Vyčistěte a prohlédněte vzduchový filtr. Další informace jsou uvedeny v části Čištění vzduchového filtru na strani 55

3. Montáž provedte v opačném pořadí.

Čištění vzduchového filtru

Znečištěný vzduchový filtr může vést k poškození motoru nebo k jeho nesprávnému fungování.

V prašných podmínkách provádějte údržbu čističe vzduchu častěji.

Podrobnosti ohledně toho, kdy vyměnit vzduchový filtr, jsou uvedeny v části Údržba na strani 51.

1. Odmontujte kryt vzduchového filtru a filtr.

2. Vyčistěte filtr poklepáním o rovný povrch. K čištění filtru nepoužívejte ředidla na bázi petroleje, kerosin, ani stlačený vzduch.

Povšimněte si: Vzduchové filtry, které se používají dlouho, nelze zcela vyčistit. V pravidelných intervalech měňte vzduchový filtr. Poškozené vzduchové filtry je nutno vždy vyměnit.

1. Při montáži vzduchového filtru zkontrolujte, zda plně těsní proti svému držáku.

Kontrola deflektoru pro boční vyhazování

Deflektor pro boční vyhazování je připevněn k otvoru pro boční vyhazování na výrobku. Při sečení snižuje nebezpečí odmrštění předmětů do prostoru obsluhy.

1. Zkontrolujte, zda není deflektor pro boční vyhazování poškozený.

2. Prohlédněte deflektor pro boční vyhazování. Zkontrolujte přítomnost vad, jako jsou praskliny nebo prasklé pružiny, které tlačí dvířka do zavřené polohy.

3. V případě poškození vyměňte deflektor pro boční vyhazování nebo pružiny.

Kontrola palivového systému

- Prohlédněte víčko palivové nádrže a těsnění víčka a ujistěte se, že nejsou poškozené.

- Prohlédněte hadici přívodu paliva a ujistěte se, že nedochází k úniku. Pokud je hadice přívodu paliva poškozená, požádejte servisního pracovníka o výměnu.

Seřízení lanka spojky ((LC 151S, LB 251S, LB 256SP))

V následujících situacích je nutné zkrátit lanko spojky:

- Pohon kol se po zatažení páky pojezdu nebo páky ovládání rychlosti neaktivuje.

• Výrobek se při aktivaci pohonu kol pohybuje pomalu.

V následujících situacích je nutné prodloužit lanko spojky:

• Výrobek se pohybuje, když není pohon kol aktivní.

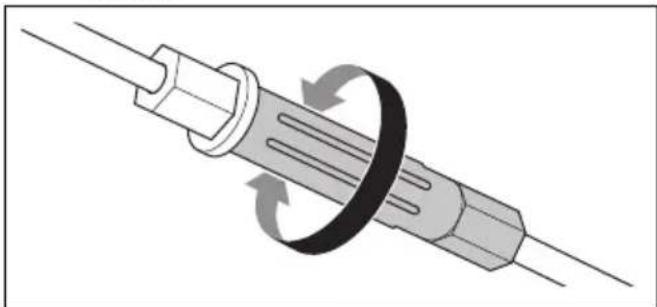

- Seřid'te lanko spojky.

a) Pokud chcete zkrátit lanko spojky, otočte seřizovacím šroubem proti směru hodinových ručiček.

b) Pokud chcete prodloužit lanko spojky, otočte seřizovacím šroubem po směru hodinových ručiček.

Pokud je pojezd výrobku i po seřízení nevyhovující, kontaktujte autorizovaný servis.

Odstraňování problémů s motorem

Problém Možná příčina Řešení
Motor nestartuje. Kabel zapalov	vání není správně připojen. Připojte kabel za	zapalování k zapalovací svíčce.
	Palivová nádrž je prázdná. Doplňte do pal	ivové nádrže palivo správ- ného typu.
	Palivo je staré. Vyprázdněte palivovou nádrž a karburá- tor. Doplňte nový benzín.
	V karburátoru nebo vedení paliva jsou nečistoty.	Vyčistěte karburátor nebo vedení paliva.
	Zapalovací svíčka je vadná. Upravte vzdálenost elektrod a vyčistěte nebo vyměňte svíčku.
	Na zapalovací svíčce je palivo. Vyčistěte	zapalovací svíčku.
Motor se nezastavuje. Mechanismus zastavení je vadný. Odpojte kabel za		palování od zapalovací svíčky. Opravu tohoto výrobku svěřte schválenému servisnímu pracovníkovi.
Motor neběží plynule. Kabel zapalování není správně připojen. Připojte kabel zapalování k zapalovací svíčce.
Motor nefunguje plynule ve volnoběžných otáčkách.	Zapalovací svíčka je znečištěná, vadná nebo je vzdálenost elektrod příliš velká.	Upravte vzdálenost elektrod nebo vy-měňte svíčku.
	Karburátor je nutné seřídit. Seříd’te karburátor.
	Vzduchový filtr je znečištěný. Vyčistěte vzduchový filtr.

Přeprava, skladování a likvidace

Přeprava a skladování

• Před uskladněním a přepravou výrobku či paliva zkontrolujte, zda nejsou přítomny známky úniku nebo výparů. Jiskry a otevřený oheň, například z elektrických zařízení nebo kotlů, mohou zažehnout požár.
• Vždy používejte schválené nádoby na skladování a přepravu paliva.
• Před dlouhodobým skladováním výrobku vyprázdněte palivovou nádrž. Odevzdejte palivo na příslušném sběrném místě
• Během přepravy musí být výrobek bezpečně upevněný, aby se zabránilo jeho poškození a nehodám.
• Skladujte výrobek na uzamčeném místě, aby se zamezilo přístupů dětí a neoprávněných osob.
• Uchovávejte výrobek na suchém a bezprašném místě.

Likvidace

• Dodržujte místní požadavky ohledně recyklace a platné předpisy.
• Odevzdejte všechny chemikálie, například motorový olej nebo palivo, v servisním středisku nebo na příslušném sběrném místě.
• Nehodláte-li výrobek dále používat, odešlete jej prodejci Husqvarna nebo jej dopravte do recyklační stanice.

Technické údaje

Technické údaje

	LC 151 LC 151S L	B 251S LB 256SP
Motor
Značka Husqvarna Husqvarna Husqvarna	Husqvarna
Typ motoru Jednoválcový,	čtyřdobý, nucené chlazení vzdu-chem, rozvod OHV	Jednoválcový, čtyřdobý, nucené chlazení vzdu-chem, rozvod OHV	Jednoválcový, čtyřdobý, nucené chlazení vzdu-chem, rozvod OHV	Jednoválcový, čtyřdobý, nucené chlazení vzdu-chem, rozvod OHV
Zdvihový objem, cm3	166 166 166 166
Rychlost, ot./min 2800 2800 2800 2800
Jmenovitý výkon motoru, kW17	2,7 2,7 2,7 2,7
Systém zapalování
Zapalovací svíčka Husqvarna HQT–	7	Husqvarna HQT–7	Husqvarna HQT–7	Husqvarna HQT–7
Elektrodová vzdálenost, mm 0,7–0,8 0,	7–0,8 0,7–0,8 0,7–0,8
Systém mazání a palivový systém
Typ mazání motoru Rozstřikovací Rozstřikovací Rozstřikovací	Rozstřikovací Rozstřikovací	Rozstřikovací
Objem palivové nádrže, litry 1,0 1,0 1,0	1,0
Objem olejové nádrže, litry 0,5 0,5 0,5	0,5
Motorový olej18	Husqvarna SAE 30	Husqvarna SAE 30	Husqvarna SAE 30	Husqvarna SAE 30
Hmotnost
S prázdnými nádržemi, kg	31,1	32,6	32,0	33,1
Emise hluku19
Hladina akustického výkonu, změře-ná, dB(A)	97	97	95	98
Hladina akustického výkonu, zaruče-ná, LWA dB(A)	98	98	96	98
Hladiny hluku20
	LC 151 LC 151S LB 251S LB 256SP
Hladina akustického tlaku na sluch obsluhy, dB(A)	85 85 82 88
Úrovně vibrací ^21
Vibrace řídítek, m/s ^2	8,5 8,5 4,7 7,5
Žací ústrojí
Výška sečení, mm 25–75 25–75 25–75	25–75
Šířka sečení, mm 510 510 510 560
Žací systém Sběr / BioClip	®/boční vyhazování	Sběr / BioClip®/boční vyhazování	BioClip®/ bočnívyhazování	BioClip®/ bočnívyhazování
Nůž – standardní Sběr 598562601 Sběr 598562601 Mulč 597683901 Mulč 598563601
Nůž – příslušenství Mulč 597683901 Mulč 597683901 --
Kapacita koše na trávu, litry 65 65 --
Pohon
Rychlost vlastního pojezdu, km/h – 3,6	4,0 3,6

ES Prohlášení o shodě

Husqvarna AB, SE-561 82 Huskvarna, Švédsko, tel: [phone], prohlašuje, že sekačka na trávu Husqvarna LC 151, LC 151S, LB 251S, LB 256SP vyrobená v roce 2020 a později splňuje požadavky SMĚRNICE RADY:

• z 8. června 2011 o „omezení používání některých nebezpečných látek“ 2011/65/EU
• ze 17. května 2006 „týkající se strojních zařízení“ 2006/42/ES
• z 26. února 2014 „týkající se elektromagnetické kompatibility“ 2014/30/EU
• z 8. května 2000 „týkající se emisí hluku v okolním prostředí“ 2000/14/ES

Informace o emisích hluku najdete v kapitole "Technické údaje".

Byly uplatněny následující normy:

EN ISO 5395-1:2013, EN ISO 5395-1:2013/A1, EN ISO 5395-2:2013, EN ISO 5395-2:2013/A1:2016, EN ISO 5395-2:2013/A2:2017, EN ISO 14982:2009

Není-li uvedeno jinak, platí výše uvedené normy v poslední vydané verzi.

Claes Losdal, Development Manager/Garden Products (ředitel vývoje zahradního sortimentu) (Autorizovaný zástupce společnosti Husqvarna AB a osoba odpovědná za technickou dokumentaci.)

Indhold

Indledning....61

Sikkerhed....62

Montering....65

Drift....67

Vedligeholdelse....70

Bezpečnost'......439

Montáž 442

Prevádzka....445

Údržba....448

Riešenie problémov s motorom.... 453

Preprava, skladovanie a likvidácia....454

Technické údaje....455

Produkt používajte na kosenie trávy. Výrobok nepoužívajte na iné účely.

Prehľad výrobku

Skôr než začnete stroj používat', pozorne si prečítajte návod na obsluhu a presvedčite sa, že ste porozumeli jeho obsahu.

Pred vykonávaním opráv a údržby vypnite motor a odpojte kábel zapalovania.

Pred štartovaním výrobku naplňte motor olejom.

Zodpovednost' za výrobok

Všeobecné bezpečnostné pokyny

Bezpečnost' na pracovisku

Bezpečnost' pri práci

Bezpečnostné zariadenia na výrobku

Kontrola krytu rezacej časti

Kontrola tlmiča výfuku

Bezpečnostné pokyny pre údržbu

Ak chcete začat', použite Husqvarna Connect

VAROVANIE: Nepoužívajte benzín s oktánovým číslom menším než 90 RON (87 AKI). Mohlo by to viest' k poškodeniu výrobku.

1. Pomalým otvorením veka palivovej nádrže uvoľnite tlak.

2. S použitím kanistra opatrne doplňte palivo. Ak sa palivo vyleje, pomocou handričky ho utrite a zvyšné palivo nechajte vyschnút'.

1. Ak chcete zvýšit' výšku rezu, posuňte páku výšky rezu smerom dozadu.
2. Ak chcete znížit' výšku rezu, posuňte páku výšky rezu smerom dopredu.

• Uvoľnením páky pohonu deaktivujte pohon, napr. keď sa pohybujete v blízkosti prekážok.
• Pred potiahnutím výrobku smerom dozadu deaktivujte pohon a potlačte výrobok zhruba 10 cm dopredu.

- Odsuňte páku pohonu od rukováti, aby ste deaktivovali pohon, napr. ked' sa blížite k prekážke.

- Predtým potiahnutím výrobku smerom dozadu, odsuňte páku pohonu od rukováti a potlačte výrobok zhruba 10 cm dopredu, aby ste úplne deaktivovali pohon.

Zastavenie výrobku

1. Zdvihnite zadný kryt a vyberte mulčovaciu zarážku, ak je namontovaná.

Zmena nastavenia výrobku do režimu mulčovania (LC 151, LC 151S)

Pred nastavením výrobku do režimu mulčovania skontrolujte, či je motor vypnutý.

1. Zdvihnite zadný kryt a vyberte vak na trávu, ak je namontovaný.
2. Zatvorte zadný kryt a skontrolujte, či je pevne zatvorený proti výrobku.
3. Zdvihnite vyhadzovaciu poistku.

1. Počkajte, kým kryt bočnej výsypky neklesne na bočný vyhadzovací deflektor. Kým sa začne výrobok používat', skontrolujte, či je bočný vyhadzovací deflektor pevne na svojom mieste.

- Nadvihnite zadný kryt a vyberte zberný kôš.

VÝSTRAHA: Pred vykonávaním akejkoľvek údržby si musíte prečítat' kapitolu o bezpečnosti a porozumiet' jej.

Informácie o prvkoch údržby označených symbolom „*“ nájdete v pokynoch v časti Bezpečnostné zariadenia na výrobku na strane 441.

1. Odstráňte kryt prevodovky.
2. Vyčistite povrchy pomocou kefy.

Výmena motorového oleja

1. Výrobok používajte, kým nebude palivová nádrž prázdna.
2. Vytiahnite kábel zapaľovania zo zapaľovacej sviečky.
3. Odstráňte uzáver nádrže na olej.
4. Položte pod výrobok nádobu na zachytenie motorového oleja.
5. Naklonením výrobku vylejte motorový olej z nádrže na olej.
6. Nalejte do nádrže nový motorový olej, pričom sa riad'te odporúčaniami v kapitole Technické údaje na strane 455.
7. Skontrolujte hladinu oleja. Pozrite si čast' Kontrola hladiny oleja na strane 450.

Demontáž a montáž vzduchového filtra

VÝSTRAHA: Používajte ochranné rukavice.

1. Stlačte svorky na kryte vzduchového filtra.
2. Opatrne vyberte kryt vzduchového filtra (A) z motora.
3. Vyberte vzduchový filter (B).

Kontrola palivového systému

- Skontrolujte palivovú hadicu a uistite sa, že z nej nevyteká palivo. Ak je palivová hadica poškodená, nechajte servisného zástupcu, aby ju vymenil.

Nastavenie lanka spojky (LC 151S, LB 251S, LB 256SP)

Ak sa výrobok po nastavení nad'alej pohybuje neuspokojivo, obrát'te sa na servisného predajcu.
