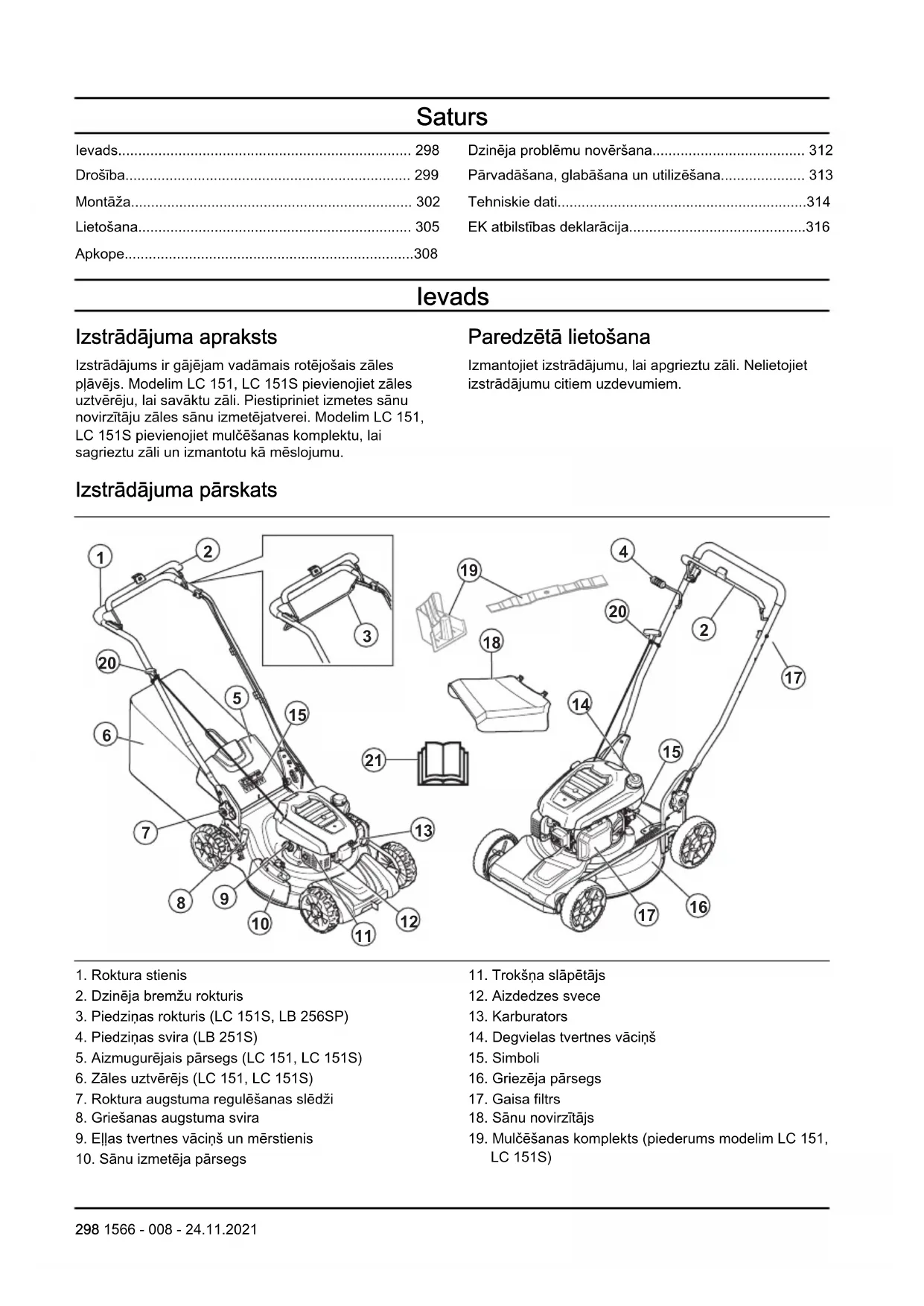

LIETOŠANAS INSTRUKCIJA LC 151S HUSQVARNA

• Jei nenurodyta kitaip, taikomos naujausios paskelbtos nurodytų standartų versijos. Notifikuotoji įstaiga: 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Sweden atliko atitikties vertinimą pagal Direktyvos 2000/14/EB VI priedą. Huskvarna, 2021-11-30 Claes Losdal, plėtros vadovas / sodo produktai (įgaliotasis „Husqvarna AB“ atstovas, atsakingas už techninę dokumentaciją.) 1566 - 008 - 24.11.2021 297Saturs Ievads p. 298
• Drošība p. 299
• Montāža p. 302
• Lietošana p. 305
• Apkope p. 308
• Dzinēja problēmu novēršana p. 312
• Pārvadāšana, glabāšana un utilizēšana p. 313
• Tehniskie dati p. 314

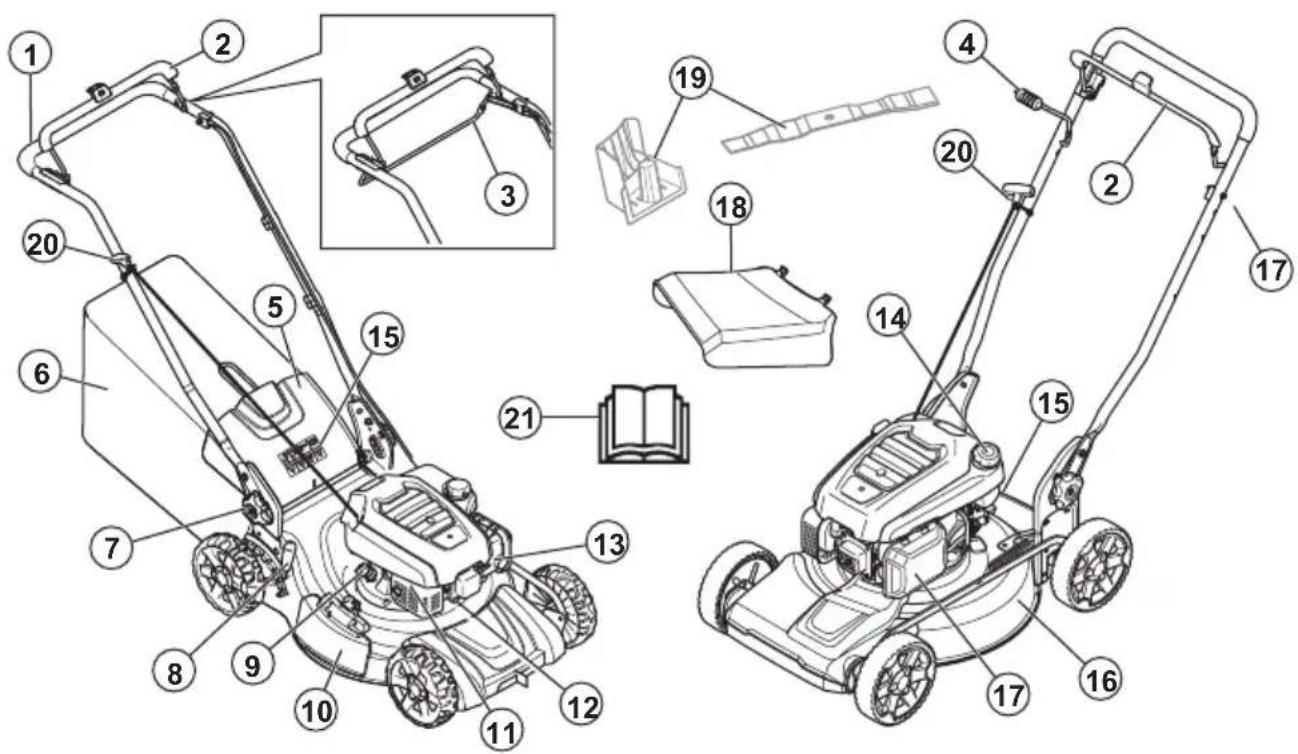

• EK atbilstības deklarācija Ievads Izstrādājuma apraksts Izstrādājums ir gājējam vadāmais rotējošais zāles pļāvējs. Modelim LC 151, LC 151S pievienojiet zāles uztvērēju, lai savāktu zāli. Piestipriniet izmetes sānu novirzītāju zāles sānu izmetējatverei. Modelim LC 151, LC 151S pievienojiet mulčēšanas komplektu, lai sagrieztu zāli un izmantotu kā mēslojumu. Paredzētā lietošana Izmantojiet izstrādājumu, lai apgrieztu zāli. Nelietojiet izstrādājumu citiem uzdevumiem. Izstrādājuma pārskats p. 316

2. Dzinēja bremžu rokturis

3. Piedziņas rokturis (LC 151S, LB 256SP)

4. Piedziņas svira (LB 251S)

5. Aizmugurējais pārsegs (LC 151, LC 151S)

6. Zāles uztvērējs (LC 151, LC 151S)

7. Roktura augstuma regulēšanas slēdži

8. Griešanas augstuma svira

9. Eļļas tvertnes vāciņš un mērstienis

10. Sānu izmetēja pārsegs

11. Trokšņa slāpētājs

14. Degvielas tvertnes vāciņš

16. Griezēja pārsegs

18. Sānu novirzītājs

21. Lietošanas rokasgrāmata

Simboli uz izstrādājuma BRĪDINĀJUMS. Esiet uzmanīgi un lietojiet izstrādājumu pareizi. Šis izstrādājums var izraisīt smagas vai nāvējošas traumas operatoram vai citām personām. Lūdzu, rūpīgi izlasiet šo lietošanas rokasgrāmatu un pirms izstrādājuma lietošanas pārliecinieties, vai izprotat instrukcijas. Uzmanieties no izmestiem un rikošetā atlecošiem priekšmetiem. Nodrošiniet, lai darba zonā neatrastos cilvēki un dzīvnieki. Brīdinājums. Turiet rokas un kājas drošā attālumā no rotējošā asmens. Brīdinājums. Turiet rokas un kājas drošā attālumā no rotējošajām daļām. Pirms veicat remontdarbus vai tehnisko apkopi, apturiet dzinēju un izņemiet aizdedzes vadu. Šis izstrādājums atbilst spēkā esošajām EK direktīvām. Trokšņa emisijas līmenis atbilst Eiropas Kopienas direktīvai. Izstrādājuma emisiju līmenis ir norādīts sadaļā “Tehniskie dati” un uz uzlīmes. Ugunsgrēka risks. Neieelpojiet izplūdes gāzes. Dzinēja gāzu izplūdes satur oglekļa monoksīdu, kas ir bezkrāsaina, indīga un ļoti bīstama gāze. Nedarbiniet dzinēju iekštelpās vai slēgtās telpās. Karsta virsma. Pirms iedarbināt izstrādāju- mu, iepildiet dzinējā eļļu. Piezīme: Pārējie uz izstrādājuma norādītie simboli/ uzlīmes attiecas uz dažu tirdzniecības nozaru prasībām. Atbildība par izstrādājuma kvalitāti Saskaņā ar likumiem par izstrādājuma kvalitāti mēs neuzņemamies atbildību par bojājumiem, ko radījis mūsu izstrādājums, ja:

• ir veikts nepareizs izstrādājuma remonts;

• izstrādājuma remonts ir veikts, izmantojot detaļas, ko nav nodrošinājis vai apstiprinājis ražotājs;

• izstrādājumam tiek pievienots piederums, ko nav nodrošinājis vai apstiprinājis ražotājs;

• izstrādājuma remonts nav veikts pilnvarotā remontdarbnīcā vai pie pilnvarota speciālista. Euro V emisija BRĪDINĀJUMS: Motora atvēršana anulē šī ķēdes zāģa ES tipa apstiprinājumu. Drošība Drošības definīcijas Brīdinājumi, norādes “Uzmanību!” un piezīmes tiek izmantotas, lai izceltu īpaši svarīgas lietotāja rokasgrāmatas daļas. BRĪDINĀJUMS: Tiek izmantota tad, ja rokasgrāmatā sniegto instrukciju neievērošanas dēļ operatoram vai blakus esošajām personām draud traumu vai nāves risks. IEVĒROJIET: Tiek izmantota tad, ja rokasgrāmatā sniegto instrukciju neievērošanas dēļ rodas izstrādājuma, citu materiālu vai blakus esošās teritorijas bojājuma risks. 1566 - 008 - 24.11.2021 299Piezīme: Tiek izmantota, lai sniegtu plašāku informāciju, kas nepieciešama attiecīgajā situācijā. Vispārīgi norādījumi par drošību BRĪDINĀJUMS: Pirms sākat lietot izstrādājumu, izlasiet tālāk izklāstītās brīdinājuma instrukcijas.

• Šis izstrādājums ir bīstams, ja to lieto nepareizi vai ja nerīkojaties piesardzīgi. Drošības instrukciju neievērošana var izraisīt traumas vai nāvi.

• Šis izstrādājums darbības laikā rada elektromagnētisko lauku. Noteiktos apstākļos šis lauks var traucēt aktīvā vai pasīvā medicīniskā implantāta darbību. Lai samazinātu nopietnas traumas gūšanas vai dzīvības zaudēšanas risku, mēs iesakām personām, kam ir medicīniskie implantāti, pirms šī izstrādājuma lietošanas konsultēties ar savu ārstu un medicīniskā implantāta ražotāju.

• Vienmēr rīkojieties piesardzīgi un saprātīgi. Ja neesat drošs par to, kā izmantot šo izstrādājumu konkrētā situācijā, pārtrauciet darbu un sazinieties ar savu Husqvarna izplatītāju, pirms turpināt.

• Paturiet prātā, ka operators ir atbildīgs par negadījumiem, kuros iesaistītas citas personas.

• Gādājiet, lai izstrādājums ir tīrs. Pārliecinieties, ka varat skaidri izlasīt zīmes un uzlīmes.

• Neļaujiet nevienai personai izmantot izstrādājumu, ja neesat pārliecinājies, ka šī persona ir izlasījusi un izprot lietotāja rokasgrāmatas saturu.

• Neļaujiet bērniem lietot šo izstrādājumu.

• Bērni nedrīkst atrasties darba zonā. Tuvumā vienmēr jābūt pieaugušajam.

• Neļaujiet lietot izstrādājumu personai, kas nav iepazinusies ar lietošanas norādījumiem.

• Ja izstrādājumu izmanto persona ar samazinātām fiziskajām vai garīgajām spējām, vienmēr uzraugiet šo personu. Tuvumā vienmēr jābūt pieaugušajam.

• Neizmantojiet šo izstrādājumu, ja esat noguris, slims vai esat alkohola, narkotiku vai medikamentu izraisītā reibumā. Šāds stāvoklis negatīvi ietekmē jūsu redzi, modrību, koordināciju un spriestspēju.

• Neizmantojiet izstrādājumu, ja tas ir bojāts.

• Neveiciet izmaiņas šajā izstrādājumā un neizmantojiet to, ja ir iespējams, ka citas personas tajā ir veikušas izmaiņas.

• Nemainiet noregulēto dzinēja apgriezienu skaitu Darba zonas drošība BRĪDINĀJUMS: Pirms sākat lietot izstrādājumu, izlasiet tālāk izklāstītās brīdinājuma instrukcijas.

• Pirms izmantojat izstrādājumu, noņemiet no darba zonas priekšmetus, piemēram, zarus, žagarus un akmeņus.

• Priekšmeti, kas saskaras ar griešanas ierīci, var atlēkt un nodarīt kaitējumu personām vai citiem priekšmetiem. Gādājiet, lai citi cilvēki un dzīvnieki atrastos drošā attālumā no izstrādājuma.

• Nekad neizmantojiet izstrādājumu sliktos laikapstākļos, piemēram, miglā, lietū, stiprā vējā, lielā aukstumā un pastāvot zibeņošanas riskam. Izstrādājuma izmantošana sliktos laikapstākļos vai mitrā vai slapjā vietā ir nogurdinoša. Slikti laikapstākļi var izraisīt bīstamus apstākļus, piemēram, slidenas virsmas.

• Pārliecinieties, vai nav personu, priekšmetu un situāciju, kas varētu kavēt izstrādājuma drošu darbību.

• Uzmanīgi skatieties, vai nav šķēršļu, piemēram, sakņu, akmeņu, zaru, bedru un grāvju. Garā zālē var atrasties dažādi šķēršļi.

• Pļaušana uz nogāzēm var būt bīstama. Neizmantojiet izstrādājumu uz virsmas, kuras slīpums pārsniedz 15°.

• Uz nogāzēm izstrādājumu izmantojiet garenvirzienā. Nepļaujiet uz augšu un uz leju.

• Esiet uzmanīgi, kad tuvojaties stūriem, aiz kuriem nekas nav redzams, un priekšmetiem, kas aizsedz skaidru skatu. Darba drošība BRĪDINĀJUMS: Pirms sākat lietot izstrādājumu, izlasiet tālāk izklāstītās brīdinājuma instrukcijas.

• Izmantojiet šo izstrādājumu tikai zālienu pļaušanai. Izstrādājumu nav atļauts izmantot citu darbu veikšanai.

• Lietojiet individuālos aizsardzības līdzekļus. Skatiet šeit: Individuālie aizsarglīdzekļi lpp. 301

• Pārliecinieties, vai zināt, kā ārkārtas situācijā ātri apturēt dzinēju.

• Nekad neiedarbiniet dzinēju slēgtās telpās vai uzliesmojošu materiālu tuvumā. Dzinēja izplūdes gāzes ir karstas, un tajās var būt dzirksteles, kas var izraisīt ugunsgrēku.

• Nedarbiniet izstrādājumu, ja asmens un visi pārsegi nav piestiprināti pareizi. Nepareizi piestiprināts asmens var kļūt vaļīgs un izraisīt traumas personai.

• Pārliecinieties, ka asmens neatsitas pret priekšmetiem, piemēram, akmeņiem un saknēm. Tas var sabojāt asmeni un saliekt dzinēja vārpstu. Saliekts asmens izraisa stipru vibrāciju un rada ļoti lielu risku, ka asmens kļūst vaļīgs.

• Ja asmens saskaras ar priekšmetu vai rodas spēcīgas vibrācijas, nekavējoties izslēdziet izstrādājumu. Atvienojiet aizdedzes vadu no aizdedzes sveces. Pārbaudiet, vai izstrādājumā nav

1566 - 008 - 24.11.2021bojājumu. Novērsiet bojājumus vai ļaujiet pilnvarotā servisa pārstāvim veikt remontu.

• Nekad nepiestipriniet dzinēja bremžu rokturi pastāvīgi rokturim, kad dzinējs ir iedarbināts.

• Novietojiet izstrādājumu uz stabilas, līdzenas virsmas un iedarbiniet to. Pārliecinieties, vai asmens nepieskaras zemei vai citiem priekšmetiem.

• Darbinot izstrādājumu, vienmēr stāviet aiz tā.

• Darbinot izstrādājumu, raugiet, lai visi četri riteņi atrodas uz zemes un turiet rokturi ar abām rokām. Turiet rokas un kājas drošā attālumā no rotējošajiem asmeņiem.

• Nekad nenolieciet izstrādājumu dzinēja darbības laikā.

• Esiet piesardzīgs, velkot izstrādājumu uz aizmuguri.

• Nekad neceliet izstrādājumu uz augšu dzinēja darbības laikā. Ja jums jāpaceļ izstrādājums, vispirms izslēdziet dzinēju un atvienojiet aizdedzes vadu no aizdedzes sveces.

• Neejiet atmuguriski izstrādājuma lietošanas laikā.

• Izslēdziet dzinēju, kad pārvietojaties pa teritorijām, ko neklāj zāle, piemēram, pa grants, akmens vai asfalta celiņiem.

• Nekad neskrieniet ar izstrādājumu dzinēja darbības laikā. Darbinot izstrādājumu, vienmēr ejiet.

• Apturiet dzinēju, pirms maināt griešanas augstumu. Nekad nemēģiniet veikt regulēšanas darbus dzinēja darbības laikā.

• Nekad neatstājiet izstrādājumu bez uzraudzības dzinēja darbības laikā. Izslēdziet dzinēju un pārliecinieties, vai griešanas ierīce nerotē. Norādījumi par drošu darbu Individuālie aizsarglīdzekļi BRĪDINĀJUMS: Pirms sākat lietot izstrādājumu, izlasiet tālāk izklāstītās brīdinājuma instrukcijas.

• Šādi līdzekļi nevar pilnībā novērst traumu gūšanas risku, taču samazina traumu smaguma pakāpi, ja negadījums tomēr notiek. Ļaujiet izplatītājam palīdzēt jums izvēlēties pareizo aprīkojumu.

• Ja trokšņa līmenis ir augstāks par 85 dB, izmantojiet dzirdes aizsarglīdzekļus.

• Velciet izturīgus zābakus vai kurpes, kas neslīd. Nevelciet vaļējas kurpes un neejiet ar basām kājām.

• Velciet izturīgas garās bikses.

• Vajadzības gadījumā izmantojiet aizsargcimdus, piemēram, piestiprinot, pārbaudot vai tīrot griešanas aprīkojumu. Izstrādājuma drošības ierīces BRĪDINĀJUMS: Pirms sākat lietot izstrādājumu, izlasiet tālāk izklāstītās brīdinājuma instrukcijas.

• Nelietojiet izstrādājumu ar bojātām drošības ierīcēm.

• Regulāri pārbaudiet drošības ierīces. Ja drošības ierīces ir bojātas, sazinieties ar savu Husqvarna servisa pārstāvi. Griezēja pārsega pārbaude Griezēja pārsegs samazina izstrādājuma vibrācijas un asmens radītu ievainojumu gūšanas risku.

• Pārbaudiet griezēja pārsegu, lai pārliecinātos, vai nav bojājumu, piemēram, plaisu. Dzinēja bremžu roktura pārbaude Dzinēja bremžu rokturis aptur dzinēju. Atlaižot dzinēja bremžu rokturi, dzinējs apstājas.

• Iedarbiniet dzinēju un pēc tam atlaidiet dzinēja bremžu rokturi. Ja dzinējs neapstājas trīs sekundēs, lieciet pilnvarotā Husqvarna servisa pārstāvim noregulēt dzinēja bremzes. Aizmugurējā pārsega pārbaude Aizmugurējais novirzītājs mazina operatora virzienā izsviestu priekšmetu iespējamību.

• Pārbaudiet, vai nav bojāts aizmugurējais pārsegs.

• Pārbaudiet, vai nav salauztas atsperes, kas noslēdz aizmugurējo pārsegu.

• Nomainiet bojātās atsperes un bojātās daļas.

• Pārbaudiet, vai aizmugurējais pārsegs eņģēs kustas brīvi. Slāpētājs Slāpētājs maksimāli mazina troksni un novirza motora izplūdes gāzes prom no operatora. Nelietojiet izstrādājumu, ja slāpētājs nav piestiprināts vai ir bojāts. Bojāts slāpētājs palielina trokšņa līmeni un aizdegšanās risku. BRĪDINĀJUMS: Lietošanas laikā, tūlīt pēc tās un tad, kad dzinējs darbojas tukšgaitā, slāpētājs ļoti uzkarst. Lai novērstu aizdegšanos, esiet piesardzīgs uzliesmojošu materiālu un/vai gāzu tuvumā. Trokšņa slāpētāja pārbaude

• Regulāri pārbaudiet slāpētāju, lai pārliecinātos, ka tas ir pareizi piestiprināts un nav bojāts. 1566 - 008 - 24.11.2021 301Drošības norādījumi, rīkojoties ar degvielu BRĪDINĀJUMS: Pirms sākat lietot izstrādājumu, izlasiet tālāk izklāstītās brīdinājuma instrukcijas.

• Nelietojiet izstrādājumu, ja uz tā ir degviela vai dzinēja eļļa. Notīriet nevēlamo degvielu/eļļu un ļaujiet izstrādājumam nožūt.

• Ja degviela ir nokļuvusi uz apģērba, nekavējoties pārģērbieties.

• Neļaujiet degvielai nonākt uz ķermeņa, jo tā var izraisīt savainojumus. Ja degviela ir nonākusi uz ķermeņa, izmantojiet ziepes un ūdeni, lai to nomazgātu.

• Nelietojiet izstrādājumu, ja dzinējā ir sūce. Regulāri pārbaudiet, vai dzinējam nav radusies sūce.

• Rīkojoties ar degvielu, esiet uzmanīgs. Degviela ir viegli uzliesmojoša, tās tvaiki ir sprādzienbīstami, un var izraisīt savainojumus vai nāvi.

• Neieelpojiet degvielas tvaikus, jo tie var izraisīt savainojumus. Pārliecinieties, vai gaisa plūsma ir pietiekama.

• Nesmēķējiet degvielas vai dzinēja tuvumā.

• Nenovietojiet siltus objektus degvielas vai dzinēja tuvumā.

• Nepievienojiet degvielu dzinēja darbības laikā.

• Pirms degvielas uzpildes pārliecinieties, vai dzinējs ir atdzisis.

• Pirms uzpildes lēni atveriet degvielas tvertnes vāciņu un uzmanīgi izlaidiet spiedienu.

• Neveiciet dzinēja degvielas uzpildi telpās. Nepietiekama gaisa plūsma var izraisīt savainojumus vai nāvi, nosmokot vai saindējoties ar oglekļa monoksīdu (tvana gāzi).

• Pilnībā piegrieziet degvielas tvertnes vāciņu. Ja degvielas tvertnes vāciņš nav piegriezts, pastāv aizdegšanās risks.

• Pirms iedarbināšanas pārvietojiet izstrādājumu vismaz 3 m (10 pēdas) no vietas, kur piepildījāt tvertni.

• Nepiepildiet degvielas tvertni pilnībā. Siltuma ietekmē degviela izplešas. Atstājiet degvielas tvertnes augšdaļu tukšu. Norādījumi par drošu apkopi BRĪDINĀJUMS: Pirms sākat lietot izstrādājumu, izlasiet tālāk izklāstītās brīdinājuma instrukcijas.

• Dzinēja gāzu izplūdes satur oglekļa monoksīdu, kas ir bezkrāsaina, indīga un ļoti bīstama gāze. Nedarbiniet dzinēju iekštelpās vai slēgtās telpās.

• Pirms veicat izstrādājuma apkopi, vispirms izslēdziet dzinēju un atvienojiet aizdedzes vadu no aizdedzes sveces.

• Veicot griešanas aprīkojuma apkopi, velciet aizsargcimdus. Asmens ir ļoti ass, un ar to var viegli sagriezties.

• Piederumi un pārveidojumi izstrādājumā, kurus ražotājs nav apstiprinājis, var izraisīt nopietnas traumas vai nāvi. Nepārveidojiet izstrādājumu. Izmantojiet tikai tādus piederumus, ko ir apstiprinājis ražotājs.

• Ja apkope netiek veikta pareizi un regulāri, traumu gūšanas risks un bojājumu izstrādājumam risks palielinās.

• Veiciet tikai to apkopi, kas norādīta īpašnieka rokasgrāmatā. Visi pārējie apkopes darbi jāveic pilnvarotā Husqvarna servisa pārstāvim.

• Ļaujiet pilnvarotā Husqvarna servisa pārstāvim regulāri veikt izstrādājuma apkopi.

• Nomainiet bojātās, nodilušās un salūzušās detaļas. Montāža Ievads BRĪDINĀJUMS: Pirms montējat izstrādājumu, izlasiet nodaļu par drošību un pārliecinieties, vai saprotat to. BRĪDINĀJUMS: Noņemiet aizdedzes sveces vadu no aizdedzes sveces, pirms montējat izstrādājumu. 302 1566 - 008 - 24.11.2021Roktura montāža

2. Pilnībā piegrieziet uzgriezni (E).

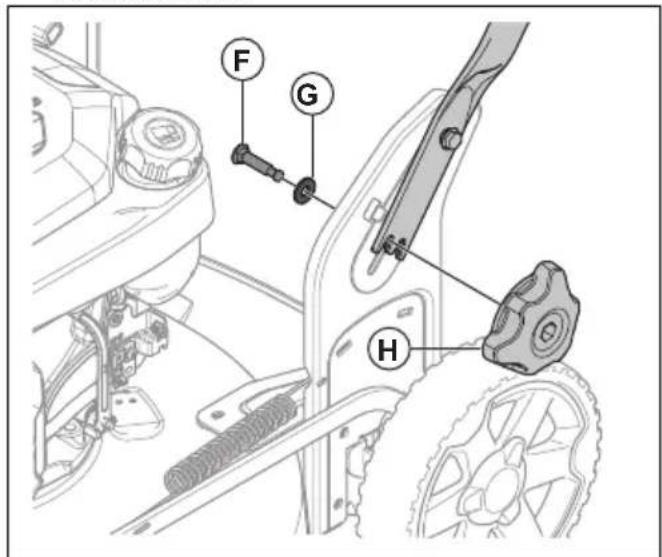

3. Izbīdiet skrūvi (F) caur paplāksni (G) un roktura

2. Pārvietojiet fiksatorus uz rievu apakšējo galu

izstrādājuma kreisajā un labajā pusē.

3. Iestatiet roktura augstumu vienā no diviem

pieejamiem stāvokļiem.

4. Pārvietojiet fiksatorus uz augšu roktura virzienā, līdz

tie apstājas un atskan klikšķis.

5. Pilnībā pievelciet fiksatorus.

Produkta novietošana transportēšanas pozīcijā

1. Atlaidiet apakšējos fiksatorus.

2. Pārvietojiet fiksatorus uz rievu apakšējo malu

izstrādājuma kreisajā un labajā pusē. 1566 - 008 - 24.11.2021 3033. Nolokiet rokturi uz priekšu. Izstrādājuma novietošana darbības pozīcijā

1. Uzlokiet rokturi uz augšu.

2. Virziet fiksatorus uz augšu roktura virzienā, līdz tie

apstājas un jūs dzirdat klikšķi.

3. Pilnībā pievelciet fiksatorus.

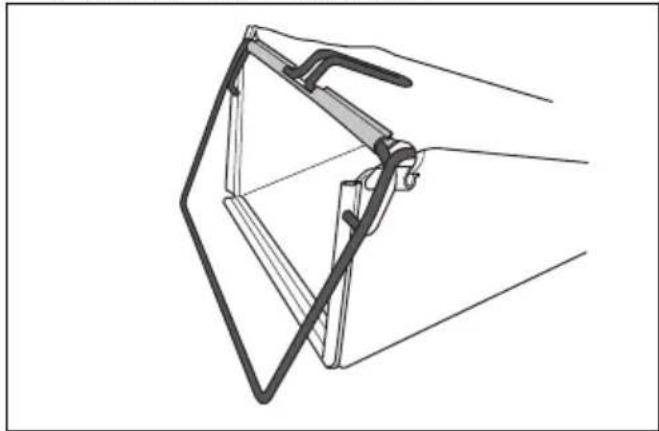

Zāles savācēja (LC 151, LC 151S) montāža

1. Piestipriniet zāles uztvērēja rāmi zāles maisam tā, lai

maisa stingrā daļa būtu apakšā. Raugieties, lai rāmja rokturis ir ārpus maisa augšdaļas.

2. Nostipriniet zāles maisu pie rāmja, izmantojot

spailes. 304 1566 - 008 - 24.11.2021Lietošana Ievads BRĪDINĀJUMS: Pirms sākat darbu ar produktu, izlasiet nodaļu par drošību un pārliecinieties, vai saprotat to. Husqvarna Connect Husqvarna Connect ir bezmaksas lietotne jūsu mobilajai ierīcei. Lietotne Husqvarna Connect nodrošina paplašinātas funkcijas jūsu Husqvarna izstrādājumam:

• Paplašināta izstrādājuma informācija.

• Informācija par izstrādājuma daļām un apkopi un palīdzība ar to. Lai sāktu izmantot Husqvarna Connect

1. Lejupielādējiet Husqvarna Connect lietotni savā

2. Reģistrējieties Husqvarna Connect lietotnē.

3. Izpildiet Husqvarna Connect lietotnē sniegtos

norādījumus, lai savienotu un reģistrētu produktu. Pirms izstrādājuma darbināšanas

1. Uzmanīgi izlasiet lietotāja rokasgrāmatu un

pārliecinieties, vai izprotat instrukcijas.

2. Pārbaudiet griešanas aprīkojumu, lai pārliecinātos,

vai tas ir pareizi piestiprināts un noregulēts. Skatiet šeit: Griešanas aprīkojuma pārbaudīšana lpp. 309

Degvielas uzpildīšana lpp. 305

4. Uzpildiet degvielas tvertni un pārbaudiet eļļas līmeni.

Skatiet šeit: Eļļas līmeņa pārbaude lpp. 310

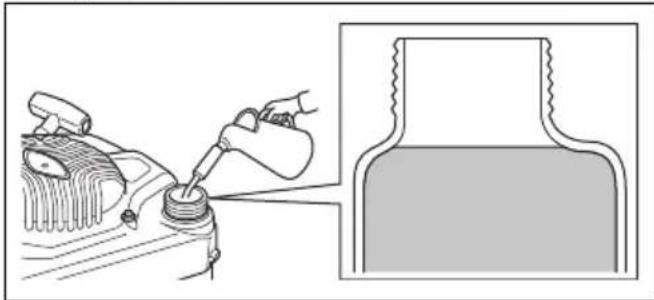

Degvielas uzpildīšana Ja iespējams, izmantojiet zemu emisiju/alkilātu degvielu. Ja zemu emisiju/alkilātu benzīns nav pieejams, izmantojiet kvalitatīvu bezsvina benzīnu vai svinu saturošu benzīnu, kura oktānskaitlis ir vismaz 90. IEVĒROJIET: Neizmantojiet benzīnu, kura oktānskaitlis ir mazāks par 90 RON (87 AKI). Pretējā gadījumā izstrādājums var tikt bojāts.

1. Lēni atveriet degvielas tvertnes vāciņu, lai

samazinātu spiedienu.

2. Lēni uzpildiet ar degvielas kannu. Ja esat izšļakstījis

degvielu, notīriet to ar drāniņu un ļaujiet atlikušajai degvielai nožūt.

3. Notīriet vietu ap degvielas tvertnes vāciņu.

4. Pilnībā piegrieziet degvielas tvertnes vāciņu. Ja

degvielas tvertnes vāciņš nav piegriezts, pastāv aizdegšanās risks.

5. Pirms iedarbināšanas pārvietojiet izstrādājumu

vismaz 3 m (10 pēdu attālumā) no vietas, kur veicāt uzpildi. Pļaušanas augstuma regulēšana

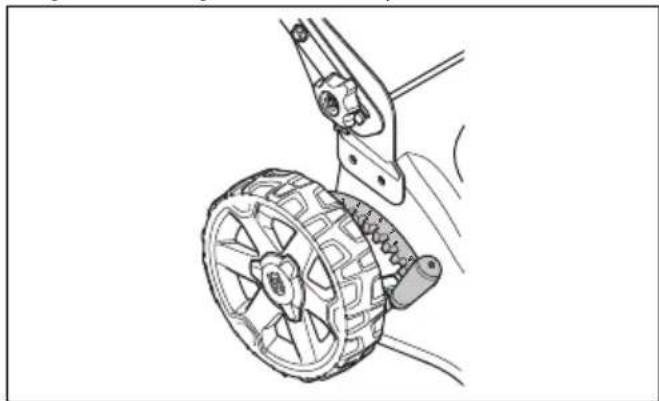

1. Lai palielinātu griešanas augstumu, pārvietojiet

griešanas augstuma sviru uz aizmuguri.

2. Lai samazinātu griešanas augstumu, pārvietojiet

griešanas augstuma sviru uz priekšu.

IEVĒROJIET: Neiestatiet griešanas augstumu pārāk zemu. Ja zāliena virsma nav līdzena, asmeņi var saskarties ar zemi. Izstrādājuma iedarbināšana

1. Pārliecinieties, vai aizdedzes vads ir pievienots

2. Stāviet aiz izstrādājuma.

5. Lēni velciet startera auklu, līdz sajūtat pretestību.

6. Lai iedarbinātu dzinēju, spēcīgi to pavelciet.

BRĪDINĀJUMS: Netiniet startera auklu ap roku. Piedziņas izmantošana riteņiem LC 151S & LB 256SP

• Pabīdiet piedziņas rokturi stūres virzienā.

• Atlaidiet piedziņas rokturi, lai atvienotu piedziņu, piemēram, ja ejat tuvu šķērslim.

• Pirms velkat izstrādājumu uz aizmuguri, atvienojiet piedziņu un pastumiet izstrādājumu uz priekšu par aptuveni 10 cm. Piedziņas izmantošana riteņiem (LB 251S)

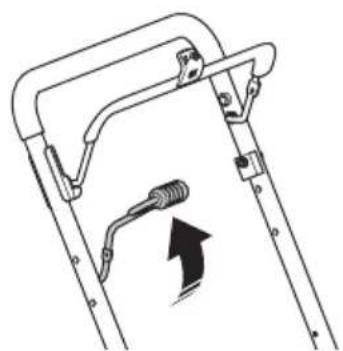

• Velciet piedziņas sviru stūres virzienā.

• Paspiediet sviru virzienā prom no stūres, lai atvienotu piedziņu, piemēram, pārvietojoties šķēršļa tuvumā. Piezīme: Piedziņas svira automātiski tiek atvienota, kad atbrīvojat dzinēja bremzes rokturi.

• Pirms velkat izstrādājumu uz aizmuguri, paspiediet piedziņas sviru virzienā prom no roktura un pastumiet izstrādājumu uz priekšu aptuveni 10 cm, lai pilnībā atvienotu piedziņu. Izstrādājuma izslēgšana

• Lai izslēgtu tikai piedziņu, atbrīvojiet piedziņas rokturi (LC 151S, LB 256SP) vai piedziņas sviru (LB 251S).

• Lai apturētu dzinēju, atlaidiet dzinēja bremžu rokturi. Izstrādājuma lietošana ar zāles savācēju (LC 151, LC 151S) BRĪDINĀJUMS: Nelietojiet izstrādājumu bez uzstādīta zāles savācēja vai ar neaizvērtu aizmugurējo pārsegu. Var tikt izsviesti priekšmeti, un operatoram var tikt radīta trauma.

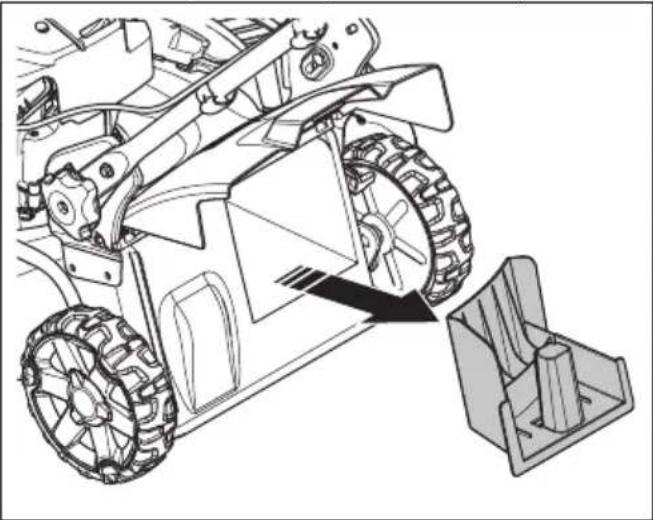

1. Paceliet aizmugurējo pārsegu un noņemiet

mulčēšanas piederumu (ja tas ir uzstādīts).

2. Samontējiet zāles savācēju; skatiet šeit:

Zāles savācēja (LC 151, LC 151S) montāža lpp. 304

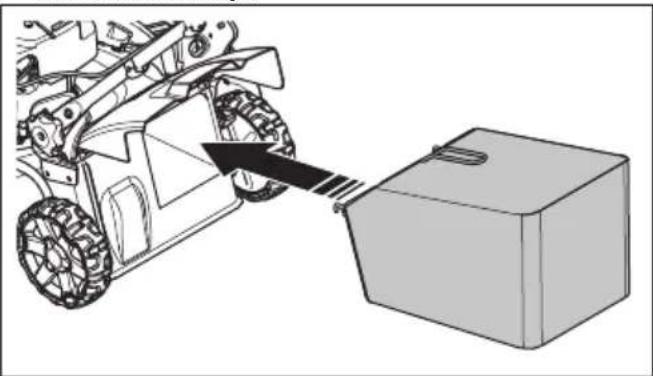

3. Novietojiet zāles savācēju uz skavas.

4. Atlaidiet aizmugurējo pārsegu un novietojiet virs

zāles maisa rāmja. Izstrādājuma iestatīšana mulčēšanas režīmā (LC 151, LC 151S) Pirms izstrādājuma iestatīšanas mulčēšanas režīmā pārliecinieties, vai ir izslēgts dzinējs.

1. Paceliet aizmugurējo pārsegu un noņemiet zāles

savācēju (ja tas ir uzstādīts).

1566 - 008 - 24.11.20212. Ievietojiet mulčēšanas ieliktni zāles izmešanas atverē.

3. Aizveriet aizmugurējo pārsegu un pārliecinieties, vai

tas cieši pieguļ mulčēšanas piederumam. Piezīme: Lai palielinātu mulčēšanas režīma veiktspēju, nomainiet asmeni ar mulčēšanas asmens piederumu. Skatiet: Asmens nomainīšana lpp. 310 Izstrādājuma iestatīšana sānu izmetes režīmā

1. Paceliet aizmugurējo pārsegu un noņemiet zāles

maisu (ja tas ir uzstādīts).

2. Aizveriet aizmugurējo pārsegu un pārliecinieties, vai

tas cieši pieguļ izstrādājumam.

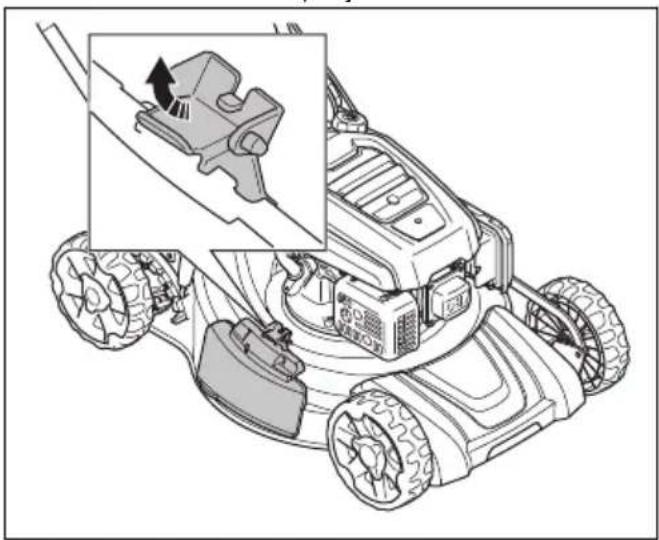

3. Paceliet izmešanas bloķētāju.

4. Atveriet sānu izmetes pārsegu un uzstādiet sānu

izmetes novirzītāju uz balsta tapām.

5. Sānu izmetes vākam ir cieši jāpieguļ sānu izmetes

novirzītājam. Pirms izstrādājuma iedarbināšanas pārliecinieties, vai sānu izmetes novirzītājs ir cieši piestiprināts. Piezīme: Lai palielinātu sānu izvades režīma veiktspēju, uzstādiet mulčēšanas ieliktni. Zāles savācēja iztukšošana IEVĒROJIET: Lai novērstu zāles savācēja nolietošanos, paceliet to, kad pārvietojat.

1. Paceliet zāles savācēju, izmantojot rāmja rokturi.

1566 - 008 - 24.11.2021 3072. Kad iztukšojat zāles savācēju, izmantojiet rāmja un maisa rokturi. Laba rezultāta panākšana

• Vienmēr lietojiet tikai asus asmeņus. Lietojot trulu asmeni, pļaušanas rezultāts ir nevienmērīgs, un nopļautā zāles virsma kļūst dzeltena. Ass asmens arī patērē mazāk enerģijas nekā truls asmens.

• Nepļaujiet vairāk par ⅓ no zāles garuma. Sākot pļaut zāli, izmantojiet augstāko griešanas augstumu. Pārbaudiet rezultātu un nolaidiet pļaušanas augstumu līdz pieņemamam līmenim. Ja zāle ir ļoti gara, pļaujiet lēni un, ja nepieciešams, dariet to divreiz.

• Katru reizi pļaujiet dažādos virzienus, lai zālienā neatstātu svītras.

• Paceliet aizmugurējo pārsegu un noņemiet zāles savācēju.

• Ja ir pievienots mulčēšanas aizbāznis un mulčēšanas asmens, noņemiet tos.

• Pirms produkta lietošanas aizveriet aizmugurējo vāku. Kad lietojat produktu, nogrieztā zāles tiek izvadīta zem aizmugurējā pārsega.

• Uzturiet pļaušanas pārsegu tīru. Zāles un netīrumu uzkrāšanās pļaušanas pārsega iekšpusē var pasliktināt pļaušanas rezultātu. Skatiet: Griešanas pārsega iekšējās virsmas tīrīšana lpp. 309

Apkope Ievads BRĪDINĀJUMS: Pirms veicat apkopi, izlasiet nodaļu par drošību un pārliecinieties, vai izprotat to. Lai veiktu visus izstrādājuma apkopes un remonta darbus, ir nepieciešama īpaša apmācība. Mēs garantējam profesionāla remonta un apkopes pieejamību. Ja jūsu izplatītājs nav servisa pārstāvis, vērsieties pie viņa, lai iegūtu informāciju par tuvāko servisa pārstāvi. Apkopes grafiks IEVĒROJIET: Sagāžot izstrādājumu, pārliecinieties, lai gaisa filtrs būtu vērsts uz augšu, nevis pret zemi. Pastāv risks izraisīt dzinēja bojājumus. Apkopes intervāli tiek aprēķināti atbilstoši izstrādājuma ikdienas lietošanai. Intervāli mainās, ja izstrādājumu neizmanto ikdienā. Apkopei, kas atzīmēta ar zīmi *, skatiet instrukcijas sadaļā Izstrādājuma drošības ierīces lpp. 301

Apkope Katru dienu Reizi mēnesī Katru sezonu Vispārējas pārbaudes veikšana X Pārbaudiet eļļas līmeni X Nomainiet eļļu (pirmo reizi pēc 5 h lietošanas, pēc tam — ik pēc 50 h lietošanas)

Notīriet izstrādājumu X Pārbaudiet griešanas aprīkojumu X Pārbaudiet griešanas pārsegu* X Pārbaudiet dzinēja bremžu rokturi* X Pārbaudiet slāpētāju* X

Ja izstrādājums tiek izmantots ļoti lielas slodzes apstākļos vai augstā gaisa temperatūrā, nomainiet dzinēja eļļu ik pēc 25 stundām. 308 1566 - 008 - 24.11.2021Apkope Katru dienu Reizi mēnesī Katru sezonu Pārbaudiet aizdedzes sveci. Ja nepieciešams, iztīriet vai nomainiet aizdedzes sveci.

Nomainiet gaisa filtru. X Pārbaudiet degvielas sistēmu X Notīriet cilindra dzesēšanas spārniņus X Pārbaudiet un noregulējiet sajūga trosi (LC 151S, LB 251S, LB 256SP)

Notīriet transmisijas pārsega apakšpusi (LB 251S) X Vispārējās pārbaudes veikšana

• Pārliecinieties, vai visi uzgriežņi un skrūves uz izstrādājuma ir pareizi pievilkti. Produkta tīrīšana no ārpuses

• Izmantojiet suku, lai notīrītu lapas, zāli un netīrumus.

• Pārliecinieties, vai gaisa ieplūde dzinēja augšpusē nav bloķēta.

• Produktu nedrīkst skalot ar augstspiediena ūdens strūklu.

• Ja izstrādājuma tīrīšanai izmantojat ūdeni, nelejiet to tieši uz dzinēja. Griešanas pārsega iekšējās virsmas tīrīšana

1. Iztukšojiet degvielas tvertni.

2. Sagāziet izstrādājumu. Pārliecinieties, vai aizdedzes

svece ir virzienā uz augšu. IEVĒROJIET: Novietojot izstrādājumu ar gaisa filtru uz leju, var sabojāt dzinēju.

3. Ar šļūteni noskalojiet griešanas pārsega iekšējo

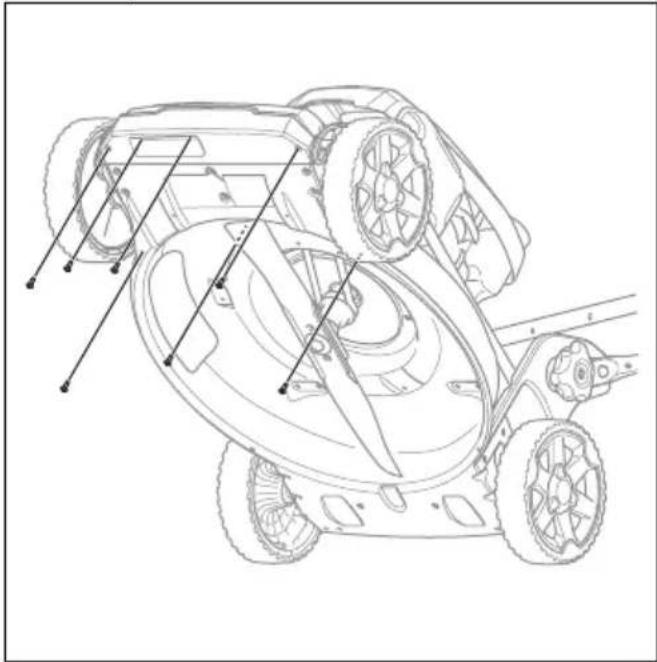

virsmu. Transmisijas pārsega apakšpuses tīrīšana (LB 251S)

1. Iztukšojiet degvielas tvertni.

2. Sagāziet izstrādājumu. Pārliecinieties, vai aizdedzes

svece ir virzienā uz augšu. IEVĒROJIET: Novietojot izstrādājumu ar gaisa filtru uz leju, var sabojāt dzinēju.

3. Izskrūvējiet 7 skrūves.

4. Noņemiet transmisijas pārsegu.

5. Notīriet virsmu ar suku.

IEVĒROJIET: Ūdens vai piesārņojums zem transmisijas pārsega var izraisīt transmisijas bojājumus.

6. Uzstādiet transmisijas pārsegu un 7 skrūves.

Griešanas aprīkojuma pārbaudīšana BRĪDINĀJUMS: Lai novērstu nejaušu palaišanu, atvienojiet aizdedzes vadu no aizdedzes sveces.

Ja izstrādājums tiek izmantots putekļainās vietās vai gaisā ir gruži, tīriet biežāk. Ja gaisa filtrs ir ļoti netīrs, no- mainiet to. 1566 - 008 - 24.11.2021 309BRĪDINĀJUMS: Veicot griešanas aprīkojuma apkopi, velciet aizsargcimdus. Asmens ir ļoti ass, un ar to var viegli sagriezties.

1. Pārbaudiet, vai griešanas aprīkojums nav bojāts vai

ieplaisājis. Vienmēr nomainiet bojātu griešanas ierīci.

2. Apskatiet asmeni, lai redzētu, vai tas nav bojāts vai

truls. Piezīme: Vajadzības gadījumā pēc asmens uzasināšanas to balansējiet. Ļaujiet servisa centram asināt, nomainīt un balansēt asmeni. Ja saskaraties ar šķērsli, kas liek izstrādājumam apstāties, nomainiet bojāto asmeni. Lai apkopes centra pārstāvis novērtē, vai asmens ir jāuzasina, vai arī tas ir jānomaina. Asmens nomainīšana

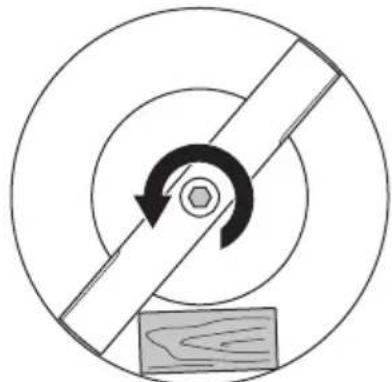

1. Bloķējiet asmeni ar koka klucīti.

2. Izskrūvējiet asmens skrūvi un noņemiet

redzētu, vai nav bojājumu.

5. Pārbaudiet dzinēja vārpstu, lai pārliecinātos, vai tā

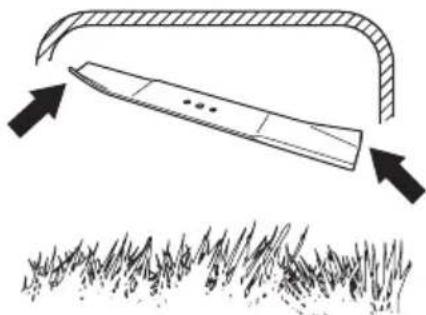

6. Kad piestiprināt jauno asmeni, vērsiet asmens

saliektos galus griešanas pārsega virzienā.

7. Pārliecinieties, vai asmens ir salāgots ar dzinēja

8. Bloķējiet asmeni ar koka klucīti. Piestipriniet

atsperpaplāksni un piegrieziet skrūvi un paplāksni ar 43 – 47 Nm griezes momentu.

10. Iedarbiniet izstrādājumu, lai pārbaudītu asmeni. Ja

asmens nav pareizi piestiprināts, izstrādājums vibrē vai pļaušanas rezultāts nav apmierinošs. Eļļas līmeņa pārbaude IEVĒROJIET: Pārāk zems eļļas līmenis var izraisīt dzinēja bojājumus. Pirms iedarbināt izstrādājumu, pārbaudiet eļļas līmeni.

1. Novietojiet izstrādājumu uz līdzenas virsmas.

2. Noņemiet eļļas tvertnes vāciņu ar piestiprināto

3. Notīriet no mērstieņa eļļu.

4. Ievietojiet mērstieni pilnībā eļļas tvertnē, lai iegūtu

pareizu priekšstatu par eļļas līmeni.

5. Izņemiet mērstieni.

6. Pārbaudiet eļļas līmeni uz mērstieņa.

7. Ja eļļas līmenis ir pārāk zems, uzpildiet dzinēja eļļu

un pārbaudiet eļļas līmeni vēlreiz. Dzinēja eļļas nomaiņa BRĪDINĀJUMS: Uzreiz pēc motora izslēgšanas dzinēja eļļa ir ļoti karsta. Ļaujiet dzinējam atdzist, pirms nolejat dzinēja eļļu. Ja esat uzšļakstījis dzinēja eļļu uz ādas, nomazgājiet to ar ziepēm un ūdeni. 310 1566 - 008 - 24.11.2021-20 0 30 40

1. Darbiniet izstrādājumu, līdz degvielas tvertne irtukša.2. Atvienojiet aizdedzes vadu no aizdedzes sveces.3. Noņemiet eļļas tvertnes vāciņu.4. Novietojiet trauku zem izstrādājuma, lai savāktudzinēja eļļu.5. Sasveriet izstrādājumu, lai nolietu dzinēja eļļu noeļļas tvertnes.6. Uzpildiet ar vajadzīgā veida jaunu dzinēja eļļu, kasieteikta sadaļā Tehniskie dati lpp. 314

7. Pārbaudiet eļļas līmeni. Skatiet šeit:

Eļļas līmeņa pārbaude lpp. 310

Aizdedzes sveces pārbaude IEVĒROJIET: Vienmēr lietojiet ieteikto aizdedzes sveces tipu. Nepiemērotaaizdedzes svece var radīt izstrādājumabojājumus.• Pārbaudiet aizdedzes sveci, ja dzinējam nepietiekjaudas, dzinēju nevar viegli iedarbināt vai arī tasnedarbojas pareizi tukšgaitā.• Lai samazinātu nevēlamu materiālu uzkrāšanos uzaizdedzes sveces elektrodiem, ievērojiet turpmākosnorādījumus.a) Pārliecinieties, vai tukšgaitas apgriezienu skaitsir noregulēts pareizi.b) Pārliecinieties, vai degvielas maisījums iratbilstošs.c) Pārliecinieties, vai gaisa filtrs ir tīrs.• Ja aizdedzes svece ir netīra, notīriet to unpārbaudiet, vai atstatums starp elektrodiem irpareizs; skatiet šeit: Tehniskie dati lpp. 314

• Ja nepieciešams, nomainiet aizdedzes sveci. Gaisa filtrs Netīrs gaisa filtrs var sabojāt dzinēju vai izraisīt tādarbības traucējumus. Strādājot putekļainā vidē, gaisafiltra apkopi veiciet biežāk. Informāciju par gaisa filtramainīšanas laiku skatiet šeit: Apkope lpp. 308

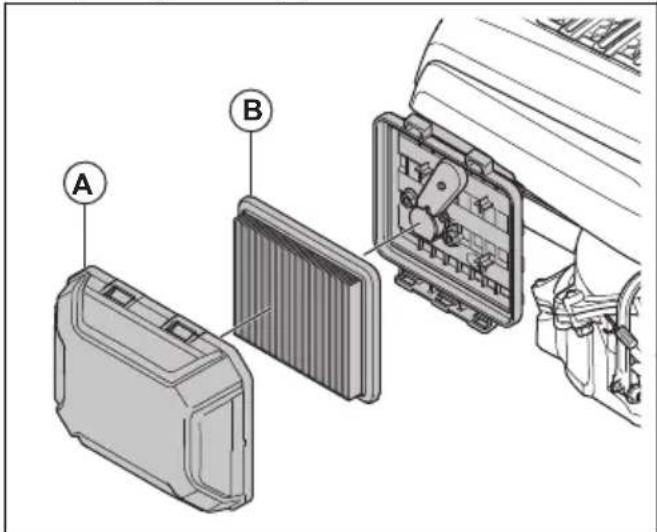

Piezīme: Vienmēr nomainiet bojātu gaisa filtru. Gaisa filtra noņemšana un uzstādīšana BRĪDINĀJUMS: Lietojiet aizsargcimdus.1. Piespiediet skavas, kas fiksē gaisa filtra pārsegu.2. Uzmanīgi noņemiet no dzinēja gaisa filtra vāku (A).3. Noņemiet gaisa filtru (B).

4. Pārbaudiet, vai gaisa filtram nav bojājumu.Nomainiet bojātu gaisa filtru.5. Gaisa filtra tīrīšana un pārbaude. Skatiet: Gaisa filtra tīrīšana lpp. 311

6. Uzstādiet, veicot darbības pretējā secībā.

Gaisa filtra tīrīšana Netīrs gaisa filtrs var sabojāt dzinēju vai izraisīt tādarbības traucējumus. Putekļainos apstākļos biežākveiciet gaisa attīrītāja apkopi.Vairāk informācijas par to, kad ir jānomaina gaisa filtrsskatiet šeit: Apkope lpp. 308

1. Noņemiet gaisa filtra pārsegu un izņemiet filtru.2. Iztīriet filtru, padauzot to pret līdzenu virsmu. Nekadfiltra tīrīšanai neizmantojiet šķīdinātāju ar benzīnu,petroleju, vai saspiestu gaisu. Piezīme: Gaisa filtrus, kas tiek izmantoti ilgākulaiku, nevar pilnībā iztīrīt. Regulāri nomainiet gaisafiltru. Bojāti gaisa filtri noteikti ir jānomaina.1566 - 008 - 24.11.2021 3113. Uzstādot gaisa filtru, pārbaudiet, vai tas cieši pieguļ filtra turētājam. Sānu izmetes novirzītāja pārbaude Sānu izmetes novirzītājs ir piestiprināts izstrādājuma sānu izmetējatverei. Tas samazina risku, ka priekšmeti var tikt izsviesti operatora virzienā.

1. Pārbaudiet, vai nav bojāts sānu izmetes novirzītājs.

2. Pārbaudiet sānu izmetes novirzītāju. Pārbaudiet, vai

nav redzamu bojājumu, piemēram, plaisu. Pārbaudiet arī, vai nav bojātas atsperes, kas piespiež durvis.

3. Nomainiet sānu izmetes novirzītāju un atsperes, ja

tie ir bojāti. Degvielas sistēmas pārbaude

• Pārbaudiet degvielas tvertnes vāciņu un degvielas tvertnes vāciņa blīvi, lai pārliecinātos, vai nav bojājumu.

• Pārbaudiet degvielas šļūtenes, lai pārbaudītu, vai nav noplūdes. Ja degvielas šļūtene ir bojāta, ļaujiet servisa pārstāvim to nomainīt. Sajūga vada regulēšana (LC 151S, LB 251S, LB 256SP) Tālāk norādītajos gadījumos sajūga vads ir jāsaīsina:

• Riteņu piedziņa nesaslēdzas, kad tiek pavilkts piedziņas rokturis vai apgriezienu skaita regulēšanas svira.

• Izstrādājums pārvietojas lēni, kad riteņu piedziņa ir saslēgusies. Tālāk norādītajos gadījumos sajūga vads ir jāpagarina:

• Izstrādājums pārvietojas, kad riteņu piedziņa nav saslēgusies.

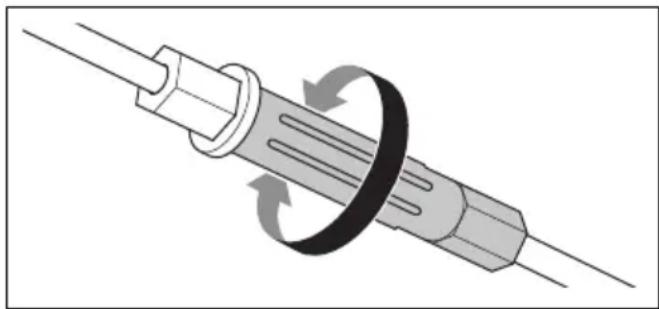

• Sajūga vada regulēšana. a) Lai saīsinātu sajūga vadu, pagrieziet regulēšanas skrūvi pretēji pulksteņa rādītāju kustības virzienam. b) Lai pagarinātu sajūga vadu, pagrieziet regulēšanas skrūvi pulksteņa rādītāju kustības virzienā. Ja izstrādājuma pārvietošanās pēc regulēšanas joprojām nav apmierinoša, sazinieties ar izplatītāju, kas nodrošina servisu Dzinēja problēmu novēršana Problēma Iespējamais iemesls Risinājums Nevar iedarbināt dzinēju. Nav pareizi pievienots aizdedzes kabe- lis. Pievienojiet aizdedzes kabeli aizdedzes svecei. Degvielas tvertne ir tukša. Uzpildiet degvielas tvertni ar atbilstoša veida degvielu. Degviela ir veca. Iztukšojiet degvielas tvertni un karburato- ru. Ielejiet jaunu benzīnu. Karburatorā vai degvielas pievades cau- rulē ir netīrumi. Iztīriet karburatoru un/vai degvielas cau- ruļvadu. Ir bojāta aizdedzes svece. Noregulējiet elektrodu atstarpi, notīriet vai nomainiet aizdedzes sveci. Uz aizdedzes sveces ir degviela. Notīriet aizdedzes sveci. Dzinēju nevar apturēt. Bojāts apturēšanas mehānisms. Atvienojiet aizdedzes vadu no aizdedzes sveces. Uzticiet izstrādājuma remontdar- bus apstiprināta apkopes uzņēmuma pārstāvim. 312 1566 - 008 - 24.11.2021Problēma Iespējamais iemesls Risinājums Dzinējs darbojas nevienmērī- gi. Nav pareizi pievienots aizdedzes kabe- lis. Pievienojiet aizdedzes kabeli aizdedzes svecei. Degvielas cauruļvadā ir netīrumi, vai degvielai ir beidzies derīgums. Iztīriet degvielas cauruļvadu. Uzpildiet degvielas tvertni ar svaigu, atbilstošu degvielu. Aizsērējis degvielas tvertnes vāciņš. Iztīriet degvielas tvertnes vāciņu. Degvielas sistēmā ir ūdens vai netīrumi. Iztukšojiet degvielas tvertni. Uzpildiet degvielas tvertni ar svaigu, atbilstošu degvielu. Netīrs gaisa filtrs. Iztīriet gaisa filtru. Jāregulē karburators. Uzticiet karburatora regulēšanu apkopes darbiniekiem. Dzinējs pārāk sakarst. Dzinēja eļļas līmenis ir pārāk zems. Iepildiet dzinēja eļļu. Nepietiekama gaisa plūsma. Iztīriet gaisa filtru un gaisa filtra korpusu. Jāregulē karburators. Uzticiet karburatora regulēšanu apkopes darbiniekiem. Dzinējam darbojoties ar lielu apgriezienu skaitu, rodas dzi- nēja aizdedzes kļūme. Pārāk maza elektrodu atstarpe aizde- dzes svecē. Pielāgojiet elektrodu atstarpi. Neparasti trokšņi dzinējā nor- mālas slodzes apstākļos. Nepareizs benzīna tips. Iztukšojiet degvielas tvertni un karburato- ru. Ielejiet jaunu benzīnu. Skatiet: Deg- vielas uzpildīšana lpp. 305 . Ja problēma joprojām pastāv, sazinieties ar vietējo apkopes dīleri. Dzinējs nedarbojas vienmērīgi tukšgaitas ātrumā. Netīra aizdedzes svece, bojāts elektrods vai pārāk plata elektrodu atstarpe. Noregulējiet elektrodu atstarpi vai nomai- niet aizdedzes sveci. Jāregulē karburators. Noregulējiet karburatoru. Netīrs gaisa filtrs. Iztīriet gaisa filtru. Pārvadāšana, glabāšana un utilizēšana Transportēšana un glabāšana

• Attiecībā uz izstrādājuma un degvielas glabāšanu un transportēšanu pārliecinieties, vai nav noplūdes vai tvaiku. Dzirksteles vai atklātas liesmas, ko rada, piemēram, elektroierīces vai tvaika katli, var izraisīt ugunsgrēku.

• Vienmēr izmantojiet apstiprinātas tvertnes degvielas glabāšanai un transportēšanai.

• Iztukšojiet degvielas tvertni, pirms novietojat izstrādājumu glabāšanai uz ilgāku laiku. Nododiet degvielu piemērojamā utilizēšanas vietā.

• Transportēšanas laikā droši nostipriniet izstrādājumu, lai novērstu bojājumus un negadījumus.

• Glabājiet izstrādājumu norobežotā vietā, lai novērstu to, ka tam var piekļūt bērni vai personas, kam tas nav atļauts.

• Glabājiet izstrādājumu sausā vietā, kurā temperatūra nepazeminās zem 0°C. Utilizēšana

• Ievērojiet vietējās pārstrādes prasības un piemērojamos noteikumus.

• Utilizējiet visas ķimikālijas, piemēram, dzinēja eļļu vai degvielu, servisa centrā vai piemērojamā utilizācijas vietā.

• Kad izstrādājums vairs netiek izmantots, nosūtiet to Husqvarna izplatītājam vai nogādājiet to pārstrādes vietā. 1566 - 008 - 24.11.2021 313Tehniskie dati Tehniskie dati LC 151 LC 151S LB 251S LB 256SP Dzinējs Zīmols Husqvarna Husqvarna Husqvarna Husqvarna Dzinēja tips Viencilindra, 4 taktu, piespied- gaisdzese, OHV Viencilindra, 4 taktu, piespied- gaisdzese, OHV Viencilindra, 4 taktu, piespied- gaisdzese, OHV Viencilindra, 4 taktu, piespied- gaisdzese, OHV Dzinēja tilpums, cm

Ātrums, apgr./min 2800 2800 2800 2800 Dzinēja nomināljauda, kW

Attālums starp elektrodiem, mm 0,7–0,8 0,7–0,8 0,7–0,8 0,7–0,8 Degvielas un eļļošanas sistēma Dzinēja eļļošanas veids Šķaideļļošana Šķaideļļošana Šķaideļļošana Šķaideļļošana Degvielas tvertnes ietilpība, litri 1,0 1,0 1,0 1,0 Eļļas tvertnes tilpums, litros 0,5 0,5 0,5 0,5 Dzinēja eļļa

Akustiskās jaudas līmenis, izmērītais, dB (A)

Akustiskās jaudas līmenis, garantē- tais, L

Maksimāli pieļaujamā dzinēja jauda ir vidējā tipiskā ražošanas dzinēja neto jauda (pēc noteiktajiem apgr./ min.) dzinēja modelim, kas mērīta pēc SAE standarta J1349/ISO1585. Vairākumam dzinēju šis lielums var atšķirties no šeit norādītā. Faktiskā izejas jauda dzinējam, kas uzstādīts gala izstrādājumam, būs atkarīga no darbības ātruma, vides apstākļiem un citiem lielumiem.

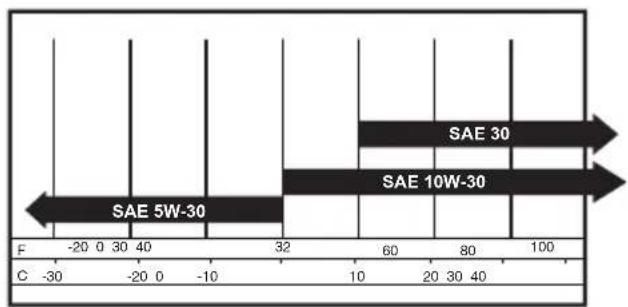

Ja eļļa SAE-30 tiek lietota apstākļos, kad temperatūra ir zemāka nekā +5 °C, pastāv nepietiekamas dzinēja eļļošanas risks. Tas var izraisīt dzinēja bojājumus. Informāciju par zemai temperatūrai piemērotu eļļu skatiet šeit: Dzinēja eļļas nomaiņa lpp. 310

Atbilstoši EK direktīvai 2000/14/EK trokšņa emisija apkārtnē ir mērīta kā akustiskā jauda (L

Stūres vibrācija, m/s

8,5 8,5 4,7 7,5 Griešanas ierīce Griešanas augstums, mm 25-75 25-75 25-75 25-75 Pļaušanas platums, cm 510 510 510 560 Pļaušanas sistēma Savākšana/BioC- lip

/sānu izmete Savākšana/BioC- lip

/Sānu iz- mete Asmens — standarta Savākšana

Zāles savācēja tilpums, litri 65 65 – – Braukšana Kustības ātrums, km/h – 3,6 4,0 3,6

Sniegtajos datos par vibrācijas līmeni tipiska statistiskā izkliede ir 0,2 m/s

(standarta novirze). 1566 - 008 - 24.11.2021 315EK atbilstības deklarācija EK atbilstības deklarācija Husqvarna AB, SE-561 82 Huskvarna, Zviedrija, tālr. nr.: [phone], apliecina, ka zāles pļāvējs HusqvarnaLC 151, LC 151S, LB 251S, LB 256SP, kas ražots, sākot ar 2020. gadu, atbilst PADOMES DIREKTĪVAS prasībām:

• 2011. gada 8. jūnija direktīva 2011/65/ES “par dažu bīstamu vielu izmantošanas ierobežošanu”.

• 2006. gada 17 maijs, Direktīva 2006/42/EK, “par mašīnu tehniku”;

• 2014. gada 26. februāra direktīva 2014/30/ES “par elektromagnētisko saderību”;

Ja nav norādīts citādi, ir spēkā iepriekš uzskaitīto standartu jaunākās publicētās versijas. Pilnvarotā iestāde 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Sweden ir veikusi atbilstības novērtējumu saskaņā ar Direktīvas 2000/14/EK VI pielikumu. Huskvarna, 2021-11-30 Claes Losdal, nodaļas vadītājs/dārzkopības izstrādājumi (Pilnvarotais Husqvarna AB pārstāvis, kas atbild par tehnisko dokumentāciju)
