RBC 3181 A - ψυγείο ROSIERES - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Ψυγειοκαταψύκτης
Μάρκα	Rosieres
Μοντέλο	RBC 3181 A
Κατηγορία	Ψυγείο
Αριθμός θυρών	2
Τύπος συμπιεστή	Απλός ή διπλός ανάλογα με την έκδοση
Πίνακας ελέγχου	Στην επάνω πόρτα
Ρύθμιση θερμοκρασίας καταψύκτη	Με πλήκτρα (αύξηση/μείωση)
Ένδειξη θερμοκρασίας	LED με δύο εντάσεις φωτεινότητας
Συναγερμός θερμοκρασίας	Κόκκινη ένδειξη για θερμοκρασία > -7 °C
Λειτουργία SUPER	Γρήγορη κατάψυξη, μέγιστη διάρκεια 50 ώρες
Απόψυξη ψυγείου	Αυτόματη
Απόψυξη καταψύκτη	Χειροκίνητη όταν η επικάλυψη πάγου > 3 mm
Αποστράγγιση νερού απόψυξης	Ενσωματωμένο σύστημα αποστράγγισης
Αναστροφή θυρών	Δυνατή, παρέχονται οδηγίες
Εντοιχισμένη εγκατάσταση	Ναι, με στήλη και σχάρα εξαερισμού
Στερέωση στη στήλη	Βίδες παρέχονται πάνω και κάτω
Σύζευξη θυρών	Με ολισθητήρες με συρόμενο μηχανισμό
Τσιμούχα πόρτας	Παρέχεται, για τοποθέτηση στην αντίθετη πλευρά των μεντεσέδων
Ηλεκτρική τροφοδοσία	220-240 V ~ 50 Hz (standard)

Συχνές ερωτήσεις - RBC 3181 A ROSIERES

Πώς ανάβω τον καταψύκτη;

Για να ανάψετε τον καταψύκτη, ανοίξτε την επάνω πόρτα και πατήστε το πλήκτρο (1) του πίνακα ελέγχου. Εάν δεν εμφανίζεται καμία θερμοκρασία μετά τη σύνδεση, πατήστε αυτό το πλήκτρο για να ανάψετε τον καταψύκτη.

Πώς ρυθμίζω τη θερμοκρασία του καταψύκτη;

Χρησιμοποιήστε το πλήκτρο (2) για μείωση της θερμοκρασίας και το πλήκτρο (3) για αύξηση. Τα LED δείχνουν το επίπεδο: περισσότερα LED και έντονη φωτεινότητα = πιο κρύο.

Τι σημαίνει η κόκκινη ένδειξη;

Η κόκκινη ένδειξη ανάβει όταν η θερμοκρασία του καταψύκτη είναι -7 °C ή υψηλότερη. Εάν πέσει κάτω από -8 °C, σβήνει αυτόματα. Κατά την πρώτη εκκίνηση, παραμένει αναμμένη έως ότου η θερμοκρασία μειωθεί.

Πώς ενεργοποιώ τη λειτουργία SUPER;

Πατήστε πολλές φορές το πλήκτρο (2) έως ότου όλα τα LED έχουν έντονη φωτεινότητα, στη συνέχεια πατήστε ξανά μέχρι να ανάψει η πορτοκαλί ένδειξη. Η λειτουργία διαρκεί το πολύ 50 ώρες. Για απενεργοποίηση νωρίτερα, πατήστε το πλήκτρο (3).

Πώς αποψύχω τον καταψύκτη;

Αποψύξτε χειροκίνητα τον καταψύκτη όταν το στρώμα πάγου υπερβαίνει τα 3 mm πάχους. Αφαιρέστε τα τρόφιμα, σβήστε τη συσκευή και αφήστε τον πάγο να λιώσει. Μη χρησιμοποιείτε αιχμηρά εργαλεία.

Πώς αντιστρέφω τη φορά ανοίγματος των θυρών;

Αφαιρέστε τον άξονα και το περίβλημα από την επάνω εγκάρσια ράβδο, αποσυναρμολογήστε την επάνω πόρτα, στη συνέχεια τον κεντρικό μεντεσέ. Αποσυναρμολογήστε την κάτω πόρτα, αφαιρέστε τον άξονα από τον κάτω δεξιό μεντεσέ и τοποθετήστε τον ξανά στον κάτω αριστερό μεντεσέ. Επανασυναρμολογήστε τους μεντεσέδες και τις πόρτες από κάτω προς τα πάνω (1-2-3).

Πώς εγκαθιστώ τη συσκευή σε στήλη;

Στερεώστε την τσιμούχα στην αντίθετη πλευρά των μεντεσέδων, τοποθετήστε τη συσκευή στη στήλη, κολλήστε τον επάνω γωνιακό σύνδεσμο, στερεώστε το επάνω μέρος με τις βίδες, στερεώστε το κάτω μέρος, κουμπώστε τη σχάρα εξαερισμού, στη συνέχεια στερεώστε τους κεντρικούς γωνιακούς συνδέσμους και σφίξτε τις βίδες.

Τι κάνω αν η κόκκινη ένδειξη παραμένει αναμμένη;

Εάν η κόκκινη ένδειξη παραμένει αναμμένη για πολύ ώρα μετά την εκκίνηση, αυτό σημαίνει ότι η θερμοκρασία του καταψύκτη δεν έχει φτάσει ακόμα τους -8 °C. Περιμένετε να μειωθεί η θερμοκρασία. Εάν το πρόβλημα επιμένει, ελέγξτε ότι η πόρτα είναι καλά κλειστή.

Πώς συνδέω τις πόρτες της συσκευής и της στήλης;

Στερεώστε τον ολισθητήρα στο εσωτερικό της πόρτας της στήλης σε απόσταση 20 mm από το εξωτερικό άκρο. Ανοίξτε и τις δύο πόρτες, τοποθετήστε τον συρόμενο μηχανισμό στον ολισθητήρα и κολλήστε τον στην πόρτα του ψυγείου. Σημειώστε τις τρύπες, τρυπήστε με τρυπάνι 2,5 mm и στη συνέχεια βιδώστε.

Ποια είναι η μέγιστη ποσότητα τροφίμων για κατάψυξη;

Η μέγιστη ποσότητα τροφίμων που μπορεί να καταψυχθεί αναγράφεται στην πινακίδα στοιχείων της συσκευής (βλ. εικόνα 2). Συμβουλευτείτε αυτήν την πινακίδα για να μάθετε την ακριβή χωρητικότητα.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ RBC 3181 A ROSIERES

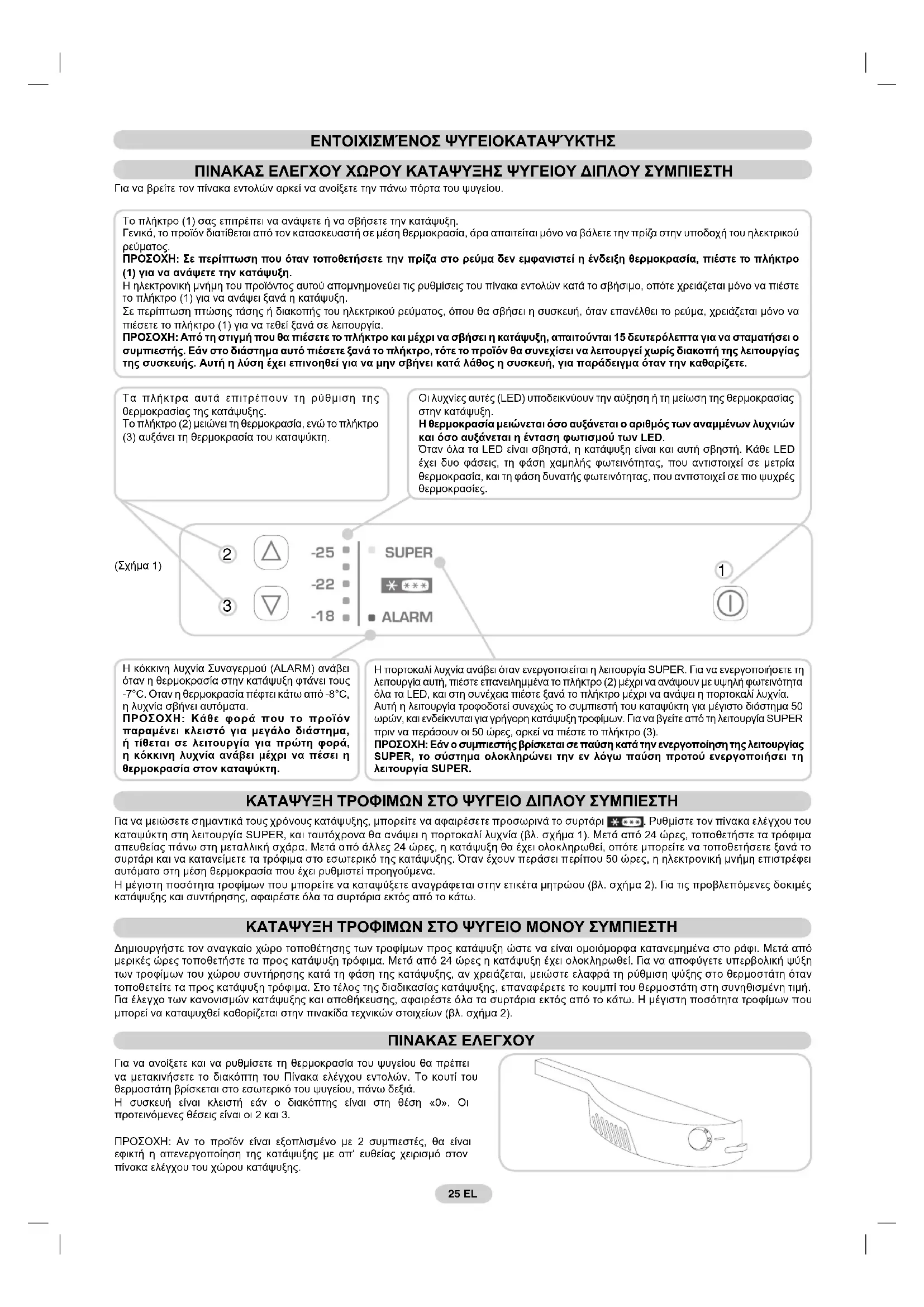

ΠΙΝΑΚΑΣ ΕΛΕΓΧΟΥ ΧΩΡΟΥ ΚΑΤΑΨΥΞΗΣ ΣΥΜΠΙΕΣΤΗ

Για να βρείτε τον πίνακα ελέγχου, αρκεί να ανοίξετε την μπροστινή πόρτα του ψυγείου.

Το πλήκτρο (1) σας επιτρέπει να ανάψετε ή να σβήσετε την κατάψυξη. Γενικά, το ψυγείο διατίθεται από τον κατασκευαστή σε μέση θερμοκρασία, άρα απαιτείται μόνο να βάλετε την τάση στην υποδοχή του ηλεκτρικού ρεύματος. ΠΡΟΣΟΧΗ: Σε περίπτωση που τοποθετήσετε την πρίζα στο ρεύμα δεν ενεργοποιείται η ένδειξη θερμοκρασίας, πιέστε το πλήκτρο (1) για να ανάψετε την κατάψυξη. Η ηλεκτρονική μνήμη του ψυγείου αυτού συντονίζει τις λειτουργίες του πίνακα ελέγχου κατά το σβήσιμο, οπότε χρειάζεται μόνο να πιέσετε το πλήκτρο (1) για να ανάψει ξανά η κατάψυξη. Σε περίπτωση πτώσης τάσης του ηλεκτρικού ρεύματος, όταν θα σβήσει η συσκευή, όταν επανέλθει το ρεύμα, χρειάζεται μόνο να πιέσετε το πλήκτρο (1) για να τεθεί ξανά σε λειτουργία. ΠΡΟΣΟΧΗ: Από τη στιγμή που πιέσετε το πλήκτρο και μέχρι να ανάψει, απαιτούνται 15 δευτερόλεπτα για να σταθεροποιηθεί. Εάν το πρόβλημα αυτό παρουσιαστεί στο πλήκτρο, τότε το ψυγείο δεν μπορεί να λειτουργήσει κανονικά στις λειτουργίες της συσκευής. Αυτή η λύση έχει επινοηθεί για να μην καταστραφεί η συσκευή, για προστασία από υπερτάσεις.

Τα πλήκτρα αυτά επιτρέπουν τη ρύθμιση της θερμοκρασίας κατάψυξης.

Το πλήκτρο (2) αυξάνει τη θερμοκρασία, ενώ το πλήκτρο 3 μειώνει τη θερμοκρασία του καταψύκτη.

Οι λυχνίες αυτές (LED) υποδεικνύουν την αύξηση ή τη μείωση της θερμοκρασίας στην κατάψυξη.

Η θερμοκρασία μειώνεται όσο αυξάνεται ο αριθμός των αναμμένων λυχνιών και όσο αυξάνεται η ένταση φωτισμού των LED.

Όταν όλα τα LED είναι αναμμένα, η κατάψυξη είναι και αυτή ψυχρή. Κάθε LED έχει δύο φάσεις, η φάση χαμηλής φωτεινότητας, που αντιστοιχεί σε μέτρια θερμοκρασία, και η φάση δυνατής φωτεινότητας, που αντιστοιχεί σε πιο ψυχρές θερμοκρασίες.

(Σχήμα 1)

2

3

-18

1

Η κόκκινη λυχνία συναγερμού (ALARM) ανάβει όταν η θερμοκρασία στην κατάψυξη φτάνει τους -7°C. Όταν η θερμοκρασία ανέβει στους 8°C η λυχνία σβήνει αυτόματα.

ΠΡΟΣΟΧΗ: Κάθε φορά που το προϊόν παραμένει κλειστό για μεγάλο διάστημα, ή τίθεται σε λειτουργία για πρώτη φορά, η κόκκινη λυχνία ανάβει μέχρι να πέσει η θερμοκρασία στον καταψύκτη.

Η προστασία λειτουργεί όταν ενεργοποιείται η λειτουργία SUPER. Για να ενεργοποιηθεί η λειτουργία αυτή, πιέστε το πλήκτρο (2) μέχρι να ανάψουν όλα τα LED, και στη συνέχεια πιέστε το πλήκτρο μέχρι να ανάψει η προστασία λειτουργίας. Αυτή η λειτουργία παρέχει συνεχή ψύξη στον καταψύκτη για μέγιστο διάστημα 50 ωρών, και ενδείκνυται για γρήγορη κατάψυξη. Για να βγείτε από τη λειτουργία SUPER πριν περάσουν οι 50 ώρες, αρκεί να πιέσετε το πλήκτρο (3).

ΠΡΟΣΟΧΗ: Εάν συμπιεστεί ο διακόπτης κατά την ενεργοποίηση της λειτουργίας SUPER, το σύστημα ολοκληρώνει την εν λόγω λειτουργία πριν ενεργοποιήσει τη λειτουργία SUPER.

ΚΑΤΑΨΥΞΗ ΤΡΟΦΙΜΩΝ ΣΤΟ ΨΥΓΕΙΟ ΔΙΝΑΟΥ ΣΥΜΠΕΣΤΗ

Για να μειώσετε τους χρόνους κατάψυξης, μπορείτε να ενεργοποιήσετε προσωρινά το σύστημα * Ρυθμίστε τον πίνακα ελέγχου του καταψύκτη στη λειτουργία SUPER, και ταυτόχρονα θα ανάψει η προστασία λειτουργίας (βλ. σχήμα 1). Μετά από 24 ώρες, τοποθετήστε τα τρόφιμα στην κατάλληλη σχάρα. Μετά από άλλες 24 ώρες, η κατάψυξη θα ολοκληρωθεί, οπότε μπορείτε να τοποθετήσετε ξανά το σύστημα για να καταψύξετε τα τρόφιμα στο εσωτερικό της κατάψυξης. Όταν έχουν περάσει περίπου 5 ώρες, η ηλεκτρονική μνήμη επιτρέπει αυτόματα την επαναφορά της θερμοκρασίας που έχει ρυθμιστεί προηγουμένως.

Η μέγιστη ποσότητα των τροφίμων που μπορείτε να καταψύξετε αναγράφεται στην ετικέτα προϊόντος (βλ. σχήμα 2). Για τις προδιαγραφές κατάψυξης και συντήρησης, αφαιρέστε όλα τα συστήματα εκτός από το κλειδί.

ΚΑΤΑΨΥΞΗ ΤΡΟΦΙΜΩΝ ΣΤΟ ΨΥΓΕΙΟ ΜΟΝΟΥ ΣΥΜΠΕΣΤΗ

Δημιουργήστε έναν ανάλογο χώρο τοποθετώντας τρόφιμα προς κατάψυξη ώστε να είναι ομοιόμορφα κατανεμημένα στο ράφι. Μετά από περίπου 24 ώρες, η κατάψυξη θα ολοκληρωθεί. Για να αποφύγετε υπερβολική ψύξη των τροφίμων ή χώρου συντήρησης και για να αποφύγετε την κατάψυξη, αν χρειάζεται, ρυθμίστε τη θερμοκρασία στο θερμότερο σημείο τοποθετώντας τα τρόφιμα προς κατάψυξη. Στο τέλος της διαδικασίας κατάψυξης, επαναφέρετε το κουμπί του θερμοστάτη στη συνήθη θέση. Για έλεγχο των κανόνων κατάψυξης και απόψυξης, αφαιρέστε όλα τα συστήματα εκτός από το κλειδί. Η μέγιστη ποσότητα τροφίμων που μπορεί να καταψυχθεί καθορίζεται στον πίνακα τεχνικών στοιχείων (βλ. σχήμα 2).

ΠΙΝΑΚΑΣ ΕΛΕΓΧΟΥ

Για να ανοίξετε και να ρυθμίσετε τη θερμοκρασία του ψυγείου θα πρέπει να μετακινήσετε το διακόπτη του πίνακα ελέγχου. Το κουτί του θερμοστάτη βρίσκεται στο εσωτερικό του ψυγείου. Τα δεξιά.

Η συσκευή είναι κλειστή όταν ο διακόπτης είναι στη θέση «0». Οι προτεινόμενες θέσεις είναι 2 και 3.

ΠΡΟΣΟΧΗ: Αν το ψυγείο είναι εξοπλισμένο με 2 συμπιεστές, θα είναι ευκολότερη η απενεργοποίηση της κατάψυξης σε μεγαλύτερο χρονικό διάστημα στον πίνακα ελέγχου του ψυγείου κατάψυξης.

ΑΠΟΨΥΞΗ

Η απόψυξη του ψυγείου συντήρησης γίνεται αυτόματα κατά τη διάρκεια των τακτικών διαλειμμάτων του συμπιεστή.

Η παρουσία ενός στρώματος πάγου ή παγωνιάς κατά τη διάρκεια της λειτουργίας είναι φυσιολογική.

Είναι σημαντικό να είναι πάντα καθαρός ο αγωγός εξαερισμού και να μην έρχονται τα τρόφιμα σε επαφή με τα τοιχώματα του θαλάμου.

Ο υδραυλικός θα τοποθετήσει το σιφόνι όταν το σώμα της ταψιού γεμίσει τα 3/4 του νερού.

Σημ.: Σε αυτή τη θέση θα βρείτε την ετικέτα με τα στοιχεία που θα πρέπει να κοινοποιήσετε στο Κέντρο Τεχνικής Εξυπηρέτησης Επιχειρήσεων.

Εάν η θερμοκρασία περιβάλλοντος είναι πολύ υψηλή, η συσκευή είναι δυνατό να λειτουργεί συνεχώς, με αποτέλεσμα να δημιουργείται ανεπιθύμητο σιφόνι στο κάτω μέρος του θαλάμου συντήρησης. Σε αυτές τις περιπτώσεις θα πρέπει να ελαχιστοποιήσετε το διακόπτη θερμοκρασίας σε χαμηλότερες θέσεις (1-2).

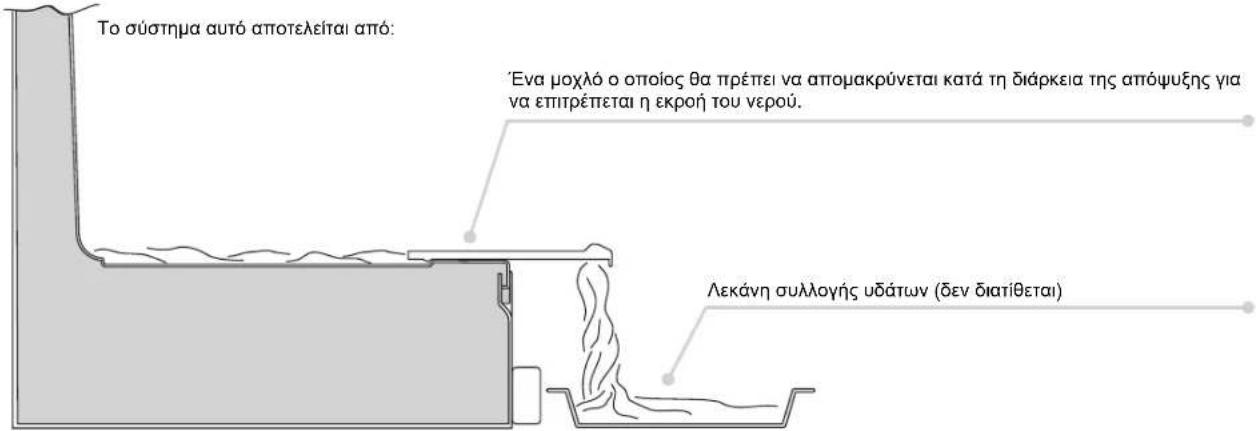

ΑΠΟΧΕΤΕΥΣΗ ΥΔΑΤΩΝ

Ο καταψύκτης διαθέτει ένα σύστημα αποχέτευσης των υδάτων.

ΑΝΑΣΤΡΟΦΗ ΦΟΡΑΣ ΑΝΟΙΓΜΑΤΟΣ ΠΟΡΤΑΣ

Αφαιρέστε τον πείρο και την αντίστοιχη βίδα από την πάνω πλευρά.

ΑΠΟΣΥΝΔΕΣΤΕ ΤΗΝ ΠΟΡΤΑ.

Αποσυναρμολογήστε τον κεντρικό μεντεσέ και τις αντίστοιχες βίδες.

ΑΠΟΣΥΝΔΕΣΤΕ ΤΗΝ ΚΑΤΩ ΠΟΡΤΑ.

Αφαιρέστε τον πείρο του μεντεσέ από τα δεξιά, και τοποθετήστε τον στον μεντεσέ από τα αριστερά.

Ανοίξτε το κάλυμμα της γωνίας.

Επανασυνδέστε τους μεντεσέδες και τις πόρτες, ξεκινώντας από κάτω προς τα πάνω 1-2-3.

ΔΙΑΤΑΞΗ ΤΗΣ ΣΥΣΚΕΥΗΣ ΚΑΙ ΤΗΣ ΝΤΟΥΛΑΠΑΣ ΣΕ ΤΟΙΧΟ

ΕΓΚΑΤΑΣΤΑΣΗ ΤΗΣ ΣΥΣΚΕΥΗΣ ΣΤΗ ΝΤΟΥΛΑΠΑ

ΣΤΟΙΧΕΙΑ ΤΑΥΤΟΤΗΤΑΣ ΤΟΥ ΔΙΑΤΙΘΕΤΑΙ ΤΑΩΝ ΤΩΝ ΟΙΚΕΙΩΝ, ΤΩΝ ΑΝΤΙΤΕΤΑΙ ΤΑ ΕΡΓΑ ΤΟΥΣ ΜΕ ΤΑ ΔΕΔΟΜΕΝΑ.

1

Εισάγετε την υποδοχή στην υποδοχή, περιμένοντας την κότα στην αντίθετη πλευρά από τους μεγεθυντές.

2

ΣΤΕΡΕΩΣΤΕ ΚΑΙ ΤΗΝ ΤΑΥΤΟΤΗΤΑ ΤΟΥΣ ΕΚΕΙΝΟΥ ΤΟΥ ΕΠΙΠΕΔΟΥ.

3

Το Biodote το παρασκευάζεται από έτοιμα, χρησιμοποιώντας τις ίδιες πρώτες ύλες που διατίθενται.

4

ΒΙΟΛΟΓΙΚΟ ΜΕΡΟΣ ΤΟΥ ΟΡΓΑΝΙΣΜΟΥ, ΧΡΟΙΟΤΟΥΜΕΝΤΑ ΤΙΣ ΒΙΟΣ ΤΟΥ ΔΙΑΘΕΤΑΙ.

5

Τοποθετήστε το προϊόν σε ξηρό περιβάλλον. Σφίξτε τις βίδες στερέωσης του κεντρικού μέντορα εξάγωνο.

6

7

Σφίξτε τις βίδες στερέωσης του κεντρικού μέντεσε δεξιά.

10

Ενάβαλε τις ίδιες κινήσεις για την εκπλήρωση αποτέλεσμα.

11

ΣΥΝΔΕΣΗ ΤΩΝ ΟΠΩΝ ΤΗΣ ΝΤΟΥΛΑΠΑΣ ΜΕ ΤΙΣ ΟΠΕΣ ΤΗΣ ΕΚΕΥΗ

Η οικεία διαθέτει ερμήνευτα σύνδεσης των θυρών της οικείας με τις οπές της βουλκανίτας (διαθήκες).

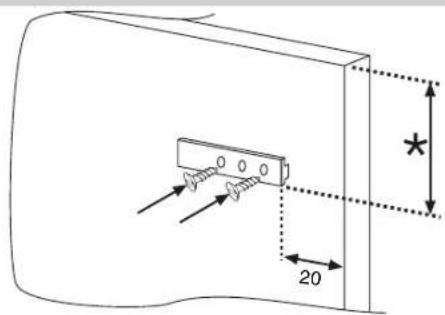

Τερεβώστε το διαθήτη στο εσωτερικό της πόρτας της βουλκανίτας στο επιθυμητό ύψος, και περίπου 20 χιλιοστά από εξωτερικό άκρο της πόρτας.

Ανοίξτε τις πόρτες της βουλκανίτας και του ψυγείου. Τοποθετήστε το πρώτο ερμήνευμα διαθήτης πάνω στον διαθήτη, και στη συνέχεια προσκαλέστε το στην πόρτα του ψυγείου.

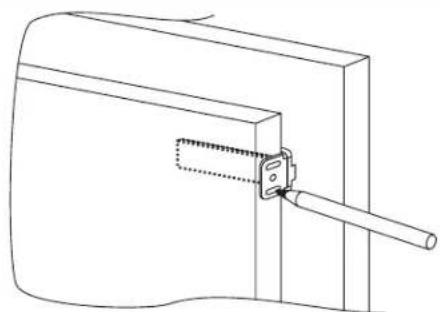

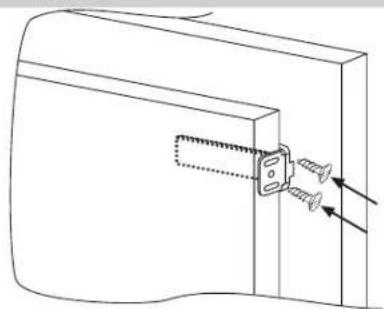

Σφίξτε τα σημεία στερέωσης στις βίδες, και αφήστε τις διάμετρο 2,5.

Ευθυγραμμίστε την πλάκα της συσκευής στην πλάκα της βουλκανίτας, έχοντας ως σημείο αναφοράς τις οπές του ερμήνευματος διαθήτης.

ΠΡΟΦΥΛΑΞΕΙΣ ΓΙΑ ΤΗ ΣΩΣΤΗ ΛΕΙΤΟΥΡΓΙΑ

Μετατοπίστε το ρύγχος, το ισχυρότερο μέρος της βουλκανίτας σε τάπη ή στον τοίχο, ώστε να επινοηθεί η πρόσβαση αέρα στο θάλαμο.

Για τη σωστή λειτουργία απαραίτητα να υπάρχει καλή κυκλοφορία του αέρα, ώστε να ψύχεται ο συμπυκνωτής που υπάρχει στο πίσω μέρος της συσκευής. Για το λόγο αυτό, η βουλκανίτα πρέπει να βιδωθεί ένα κενό τμήμα μέρος, το πάνω άνοιγμα του οποίου δεν πρέπει να τραπεζωθεί, και μια σχάρα μπροστά, η οποία να καλύπτεται από σκιά ερμητικού.

Διατηρήστε τα ανοίγματα της βουλκανίτας.

Ελέγξτε τη διαρροή του αέρα μεταξύ της βουλκανίτας και της οροφής.
