Tipo di prodotto	Frigorifero-congelatore
Marca	Rosieres
Modello	RBC 3181 A
Categoria	Frigorifero
Numero di porte	2
Tipo di compressore	Semplice o doppio a seconda della versione
Pannello di controllo	Sulla porta superiore
Regolazione temperatura del congelatore	Tramite tasti (aumento/diminuzione)
Display della temperatura	LED con due intensità luminose
Allarme temperatura	Spia rossa per temperatura > -7 °C
Funzione SUPER	Congelamento rapido, durata max 50 h
Sbrinamento frigorifero	Automatico
Sbrinamento congelatore	Manuale quando brina > 3 mm
Scarico dell'acqua di sbrinamento	Sistema di scarico integrato
Inversione delle porte	Possibile, istruzioni fornite
Installazione ad incasso	Sì, con colonna e griglia di ventilazione
Fissaggio nella colonna	Viti fornite in alto e in basso
Accoppiamento delle porte	Con guide a tiro
Guarnizione della porta	Fornita, da fissare sul lato opposto alle cerniere
Alimentazione elettrica	220-240 V ~ 50 Hz (standard)

Domande frequenti - RBC 3181 A ROSIERES

Come accendere il congelatore?

Per accendere il congelatore, aprire la porta superiore e premere il tasto (1) sul pannello di controllo. Se dopo il collegamento non viene visualizzata alcuna temperatura, premere questo tasto per accendere il congelatore.

Come regolare la temperatura del congelatore?

Utilizzare il tasto (2) per diminuire la temperatura e il tasto (3) per aumentarla. I LED indicano il livello: più LED e intensità alta = più freddo.

Cosa significa la spia rossa?

La spia rossa si accende quando la temperatura del congelatore è di -7 °C o superiore. Se scende sotto -8 °C, si spegne automaticamente. Al primo avvio, rimane accesa fino a quando la temperatura non scende.

Come attivare la funzione SUPER?

Premere più volte il tasto (2) fino a quando tutti i LED hanno alta intensità, quindi premere di nuovo finché la spia arancione non si accende. La funzione dura massimo 50 ore. Per disattivare prima, premere il tasto (3).

Come sbrinare il congelatore?

Sbrinare manualmente il congelatore quando lo strato di brina supera i 3 mm di spessore. Rimuovere gli alimenti, spegnere l'apparecchio e lasciare sciogliere la brina. Non utilizzare utensili affilati.

Come invertire il senso di apertura delle porte?

Rimuovere il perno e la boccola della traversa superiore, smontare la porta superiore, quindi la cerniera centrale. Smontare la porta inferiore, rimuovere il perno della cerniera inferiore destra e rimontarlo sulla cerniera inferiore sinistra. Rimontare le cerniere e le porte dal basso verso l'alto (1-2-3).

Come installare l'apparecchio in una colonna?

Fissare la guarnizione sul lato opposto alle cerniere, inserire l'apparecchio nella colonna, far aderire la squadretta superiore, fissare la parte superiore con le viti, fissare la parte inferiore, agganciare la griglia di ventilazione, quindi fissare le squadrette centrali e serrare le viti.

Cosa fare se l'allarme rosso rimane acceso?

Se l'allarme rosso rimane acceso a lungo dopo l'avvio, significa che la temperatura del congelatore non ha ancora raggiunto -8 °C. Attendere che la temperatura scenda. Se il problema persiste, verificare che la porta sia ben chiusa.

Come accoppiare le porte dell'apparecchio e della colonna?

Fissare la guida all'interno della porta della colonna a 20 mm dal bordo esterno. Aprire entrambe le porte, posizionare il tiretto sulla guida e farlo aderire alla porta del frigorifero. Segnare i fori, forare con una punta da 2,5 mm, quindi avvitare.

Qual è la quantità massima di alimenti da congelare?

La quantità massima di alimenti che può essere congelata è indicata sulla targa dati dell'apparecchio (vedere figura 2). Consultare questa targa per conoscere la capacità esatta.

MANUALE UTENTE RBC 3181 A ROSIERES

Per raggiungere il quadro comandi è suffi ciente après la porta superiore del frigorifero.

Il tasto (1) permette l'accensiono o lo spegnimento del vano freezer.

Generamente il prodotto viene fornito alla casa produrtrice con una temperatura intermedia, è necessario quindi solo inseire la spina nella presa della corrente elettrica.

ATTENZIONE: Nel caso in cui all'insertimento della spina di rete non venga visualizzata alcuna temperatura, premere il pulsante (1) per accendere la sezione freezer.

La scheda elettronica di questo prodotto memorizza le impostazioni del pannello comandi impostate al momento dello spegnimento, sare stati necessario solo digitare il tasto (1), per far funzionare nuovamente il vano freezer.

Nel caso in cui si verificchi un calo di tensione elettrica e il prodotto sa spento, una volta che la corrente si ripristinata il prodotto andr i riavviato premendo il tasto (1).

ATTENZIONE: Qualora il pulsante venga premuto e il vano freezer venga spento, occorro n 15 secondi prima che il compressore si fermi. Se durante losto lasso di tempo Il pulsante viene ripremuto, il prodotto continuera a funzionare alla un'Interruzione del funzionamento dell'apparecchio. Queo accordimento è stato introdotto per evitare spegnimenti accidentali, ad esempio durante la periodica pulizia dei prodotto.

Questi pulsanti permettono di impostare la temperatura del vano freezer.

Il pulsante (2) diminuisce la temperatura,mente il pulsante (3) alza la temperatura del congelatore.

Queste spi luminose (LED) indicano I'augento o la diminuzione della temperatura nel vano freezer.

La temperatura diminuisce con l'ajunto delle spie accese e con l'ajunto dell'intensità luminosa dei led.

Quando tutti i LED sono spenti il vano freezer è spento. Ogni LED ha 2 dati di accensione, lo stato di bassa luminosità corresgende ad una temperatura intermedia, cioè un'alta luminosità corresgende ad una temperatura più fredda.

(Figura 1)

La spi rossa dell'Allarme si accende quando la temperatura del vano freezer è di 7^ . Qualora la temperatura scenderà molto e-8°C, la spi si spegnerà automaticamente.

ATTENZIONE: Ogni qualolta il prodotto venga spento per un lungo periodo o si avvia per la prima volta, la spla rossa sl accendera fi no a quando la temperatura del vano freezer non diminuira.

La spía arancio si accende cuando la funzione SUPER è attivata. Per poter attivare esta funzione première ripetutamente il pulsante (2) in modo che tutti i LED si accendano con alla luminosità e quando premiere nuovamente il tasto fi no a che la spía arancio si illumini.

Questa funzione alimenta il compressore del vano freezer in modo continuo per un tempo massimo di 50 ore ed è individata per effettuare congelazioni rapide. Per uscire alla funzione

Super, prima che siano trascorse 50 ore è suffi ciente premere il pulsante (3).

ATTENZIONE: Se il compressore è in pausa all'azionamento della funzione SUPER,

Ilsystema ultimerà la suddetta pausa prima di attivare la funzione SUPER.

CONGELAZIONDEL FRIGORIFERO BICOMPRESSORE

Per ridurre notevolmente i tempi di congelazione è possiblo torgliere temporaneamente i cassetti ad esclusione dell'ultimo in basso. Impostare il pannello di controlo del freezer sulla funzione SUPER, contemporaneamente si accendera la relativa spia arancio (vedi figura 1). Dopo 24 ore introduire i cibi direttamente sulla griglia metallica. Trascorse altre 24 ore la congelazione è terminata, si poo reintroduire il cassetto e distribuire i cibi all'interno del congelatore. Trascorse circa 50 ore la scheda elettronica automaticamente si posizionera nello stato impostato prima della congelazione.

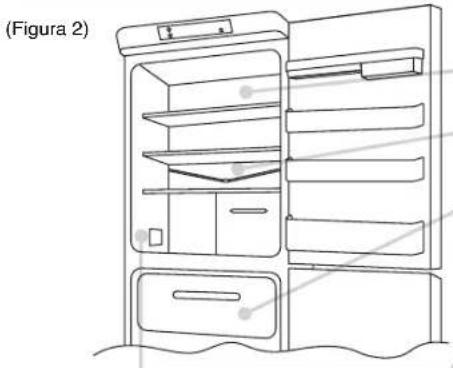

La quantità massima di alimenti che è possible congelare è indicata nella targhetta matricola, (vedi figura 2). Per le prove normative di congelazione e conservazione togliere tutti i cassetti ad esclusione di quello in basso.

CONGELAZIONE DEL FRIGORIFERO MONOCOMPRESSORE

Create lo spazio necessario a contentere il carico da congelare che andr distribuito uniformmente sul ripiano.Dopo alcune ore introduire i cibi da congelare. Trascorse 24h la congelazione et terminata. Per evitare di raffreddare eccessivamente i cibi all'internalo del vano frigorifero durante la fase di congelazione, se necessario, arretrare leggermente la posizione del termostato all'insertimento del cibo da congelare. Al termine della congelazione, riportare la manopola termostato sul valore abituale.Per le prove normative di congelazione e conservazione togliere tutti i cassetti ad esclusione di quello in basso. La quantità massima di alimenti che si cui concelare è indicata nella targhetta matricola, (vedi figura 2).

SCATOLA COMANDI VANO FRIGORIFERO MONOCOMPRESSORE E BICOMPRESSORE

Per poter accendere e modifi care la temperatura del frigorifero è necessario agire sulla manopola della scatola comandi. La scatola termostato è collocata all'interno del frigoriferino in alto a destra. Il frigoriferò è spento se la manopola è sulla posizione, 0^ . R egolare la manopola in base alla temperatura che si vuole nel frigoriferò.

ATTENZIONE: Nel caso in cui il prodotto abbia 2 compressori lo spegnimento del freezer sare possibile agendo direttamente sul quadro comandi del vano freezer.

SBRINAMENTO

Lo sbrinamento della cella frigo avviene automaticamente durante le pause del compressore.
La presenza di un lieve strato di brina o di gocce di acqua durante il funzionamento è da considerarsi normale.
E' importante Maintainere sempre pulito il condotto di scarico ed evitare di porre i cibi a contatto con la parete della cella.
E' consigliabile sbrinare la zona congelatore quando lo strato di ghiaccio supra i 3 mm di spessore.

N.B. In esta posizione è possible trovare la targa matricola, contente l dati da comunicare all'Assistenza Tecnica qualora si verifi cose un guasto.

Importante: In presenza di temperatura ambiente molto calda, l'apparecchio potrebbe funzionare in continuo, con seguente formazione anomala di brina sulla parete di fondo della cella frigo. In questi casi è necessario ruotare la manopola frigo su numero più bassi (1-2).

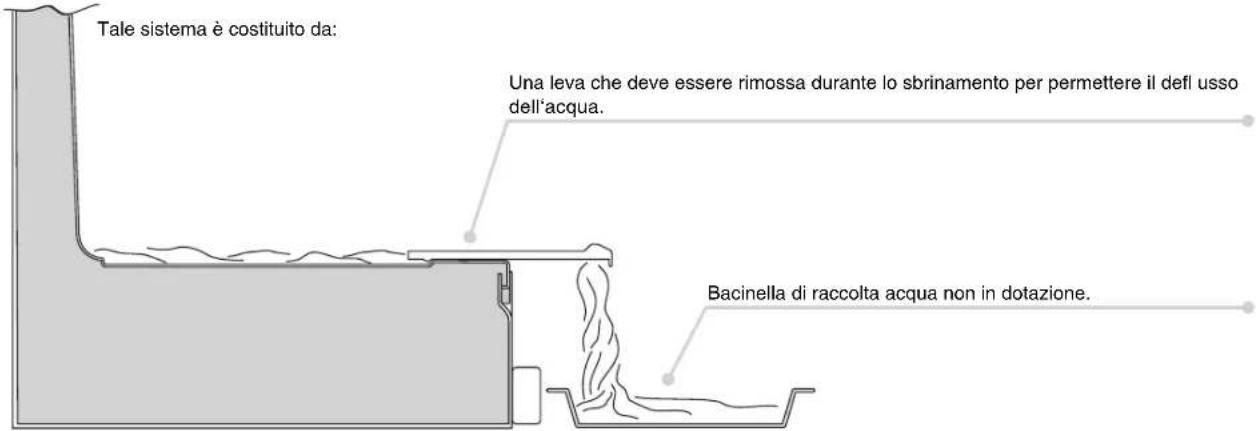

IL DRENAGGIO DELL'ACQUA

Il Congelatore è dotato di un sistema di evacuatione dell'acqua di sbrinamento.

INVERSIONE DEL SENSEO DI APERTURA DELLE PORTE

Togliere il perno e la relativa bussola della traversa superiore.

Rimuovere la porta superiore.

Smontare la cerniera centrae e le relative rondelle.

Rimuovere la porta inferiore.

Rimuovere il perno della cerniera inferiore destra e rimontarlo sulla cerniera inferiore sinistra.

Invertire sul mobile il coprisquadretta montato a scatto sulla squadretta.

Rimontare le cerniere e le porte operando dal basso versus l'alto 1 2-3

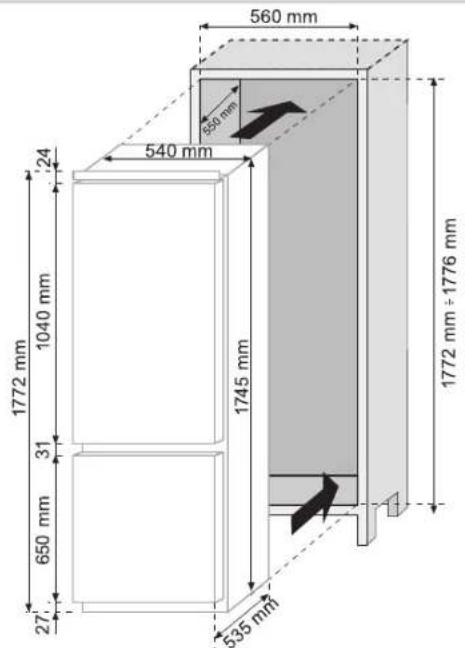

DIMENSIONI DEL PRODOTTO E DEL VANO DA INCASSO

INSTALLAZIONE DELL'APPARECCHIO NELLA COLONNA

Fissare la guarnizione in dotazione all'apparecchio sul lato opposto alle cerniere.

1

Inserire l'apparecchio nella colonna, accostandolo sul lato opposto alle cerniere.

2

Faraderireperfettamente la squadretta superiore dell'apparecchioal mobile.

3

Bloccare laparte superiore dell'apparecchio al mobile,utilizzando le viti in dotazione.

4

Bloccare la parte inferiore dell'apparecchio mediatinge viti in dotazione.

5

Applicare a scatto la griglia di aerazione. Allentare le viti di fi ssaggio della cerniera centrale destra.

6

7

Avvicinare la squadretta alla colonna.

8

Avvitare la squadretta alla colonna.
mediante le viti in dotazione.

9

Avvitare le viti di fi ssaggio della cerniera centrale destra.

10

Effettuare le stesse operazioni sulla squadretta centrale sinistra.

11

ACCOPIAMENTO DELLE ANTE DELLA COLONNA INCASSO ALLE PORTE DELL'APPARECCHIO

L'apparecchio è corredato di dispositivi di accoppiamento delle portedell'apparecchio con le ante della colonna (slitte di traino).

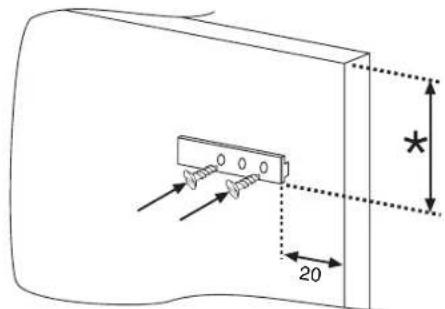

Fissare slitta nella parte interna dell'anta della colonna incasso all'altezza desiderata e a circa 20~mm . Dal fi lo esterno della porta.

Aprière le porte della colonna incasso e del frigorifero. Posizione il traino ad incastro sulla slitta, quando farlo aderire alla porta del frigorifero.

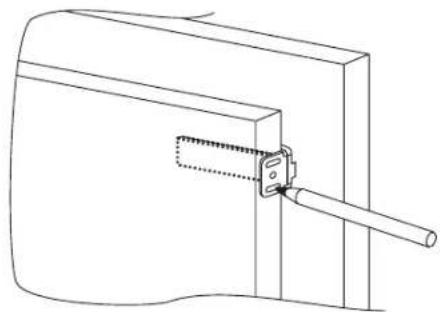

Contrassegnare i punti di fi ssaggio per le viti e forare con una punta di diametro 2,5.

Collegare la porta dell'apparecchio all'anta del mobile avendo come riferimenti le asole del traino.

Una volta incassato il prodotto, posizionare la parte posteriore della colonna a contatto con la parete in modo da impedire l'accesso al vano compressore.

Per un correto funzionamento del prodotto è indispensable che sua consentita un'opportuná circolazione d'aria in modo da raffreddare il condensatore che è collocato nella parte posteriore dell'apparecchio.

A tal proposito la colonna deve essere provvista di un camino posteriore, la cui aperture versuso l'alto non deve essere ostruita e di una fessura anteriore che verrà coperta da una griglia di areazione.

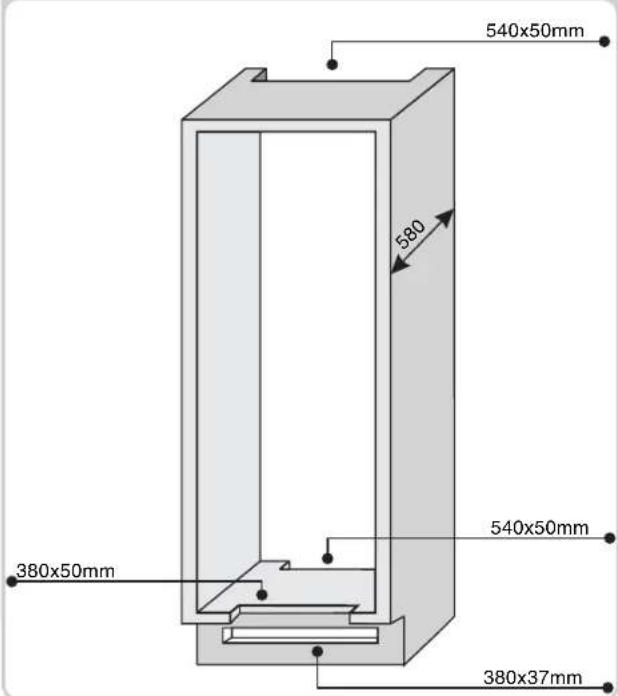

Dimensioni degli scassi della colonna.

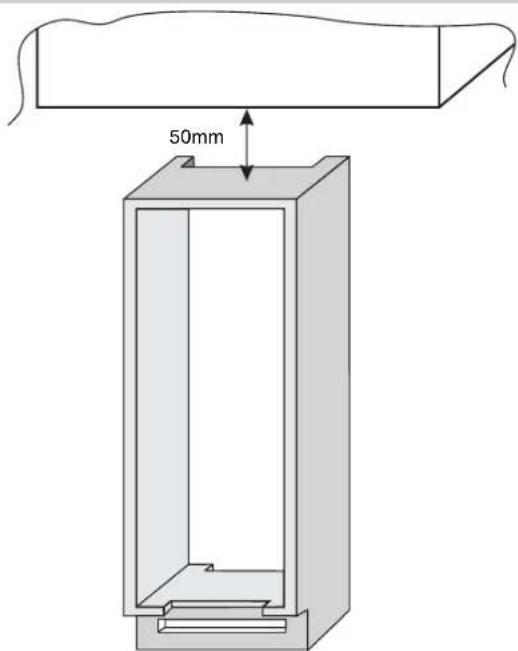

Dimensioniellospazioda lasciaretra la colonna e il soffitto.
