RBC 3181 A - Lodówka ROSIERES - Bezpłatna instrukcja obsługi

Typ produktu	Chłodziarko-zamrażarka
Marka	Rosieres
Model	RBC 3181 A
Kategoria	Chłodziarka
Liczba drzwi	2
Typ sprężarki	Pojedyncza lub podwójna w zależności od wersji
Panel sterowania	Na górnych drzwiach
Regulacja temperatury zamrażarki	Przyciskami (zwiększanie/zmniejszanie)
Wyświetlacz temperatury	LED o dwóch natężeniach światła
Alarm temperatury	Czerwona kontrolka dla temperatury > -7 °C
Funkcja SUPER	Szybkie zamrażanie, max czas 50 h
Rozmrażanie chłodziarki	Automatyczne
Rozmrażanie zamrażarki	Ręczne gdy szron > 3 mm
Odprowadzanie wody z rozmrażania	Zintegrowany system odprowadzania
Odwrócenie drzwi	Możliwe, instrukcja w zestawie
Instalacja w zabudowie	Tak, z kolumną i kratką wentylacyjną
Mocowanie w kolumnie	Śruby w zestawie na górze i dole
Łączenie drzwi	Z szynami przesuwnymi
Uszczelka drzwi	W zestawie, do zamocowania po stronie przeciwnej do zawiasów
Zasilanie elektryczne	220-240 V ~ 50 Hz (standard)

Często zadawane pytania - RBC 3181 A ROSIERES

Jak włączyć zamrażarkę?

Aby włączyć zamrażarkę, otwórz górne drzwi i naciśnij przycisk (1) na panelu sterowania. Jeśli po podłączeniu nie wyświetla się temperatura, naciśnij ten przycisk, aby włączyć zamrażarkę.

Jak ustawić temperaturę zamrażarki?

Użyj przycisku (2), aby obniżyć temperaturę, i przycisku (3), aby ją podnieść. Diody LED wskazują poziom: więcej diod i mocniejsze światło = zimniej.

Co oznacza czerwona kontrolka?

Czerwona kontrolka zapala się, gdy temperatura zamrażarki wynosi -7 °C lub więcej. Gdy spadnie poniżej -8 °C, gaśnie automatycznie. Przy pierwszym uruchomieniu pozostaje włączona, dopóki temperatura nie spadnie.

Jak aktywować funkcję SUPER?

Naciśnij kilkakrotnie przycisk (2), aż wszystkie diody LED będą świecić mocnym światłem, a następnie naciśnij ponownie, aż zapali się pomarańczowa kontrolka. Funkcja działa maksymalnie 50 godzin. Aby wyłączyć wcześniej, naciśnij przycisk (3).

Jak rozmrozić zamrażarkę?

Rozmrażaj zamrażarkę ręcznie, gdy warstwa szronu przekroczy 3 mm grubości. Wyjmij żywność, wyłącz urządzenie i pozostaw do stopnienia szronu. Nie używaj ostrych narzędzi.

Jak zmienić kierunek otwierania drzwi?

Usuń trzpień i tuleję z górnej poprzeczki, zdemontuj górne drzwi, a następnie środkowy zawias. Zdemontuj dolne drzwi, usuń trzpień z prawego dolnego zawiasu i zamontuj go na lewym dolnym zawiasie. Zamontuj zawiasy i drzwi od dołu do góry (1-2-3).

Jak zainstalować urządzenie w kolumnie?

Zamocuj uszczelkę po stronie przeciwnej do zawiasów, włóż urządzenie do kolumny, przymocuj górny wspornik, przymocuj górę śrubami, przymocuj dół, zamocuj kratkę wentylacyjną, a następnie przymocuj środkowe wsporniki i dokręć śruby.

Co zrobić, jeśli czerwony alarm pozostaje włączony?

Jeśli czerwony alarm pozostaje włączony długo po uruchomieniu, oznacza to, że temperatura zamrażarki nie osiągnęła jeszcze -8 °C. Poczekaj, aż temperatura spadnie. Jeśli problem nie ustąpi, sprawdź, czy drzwi są prawidłowo zamknięte.

Jak połączyć drzwi urządzenia i kolumny?

Zamocuj prowadnicę po wewnętrznej stronie drzwi kolumny w odległości 20 mm od zewnętrznej krawędzi. Otwórz oba drzwi, umieść wysuwany element na prowadnicy i przymocuj go do drzwi chłodziarki. Zaznacz otwory, wywierć wiertłem 2,5 mm, a następnie przykręć.

Jaka jest maksymalna ilość żywności do zamrożenia?

Maksymalna ilość żywności, którą można zamrozić, jest podana na tabliczce znamionowej urządzenia (patrz rysunek 2). Sprawdź tę tabliczkę, aby poznać dokładną pojemność.

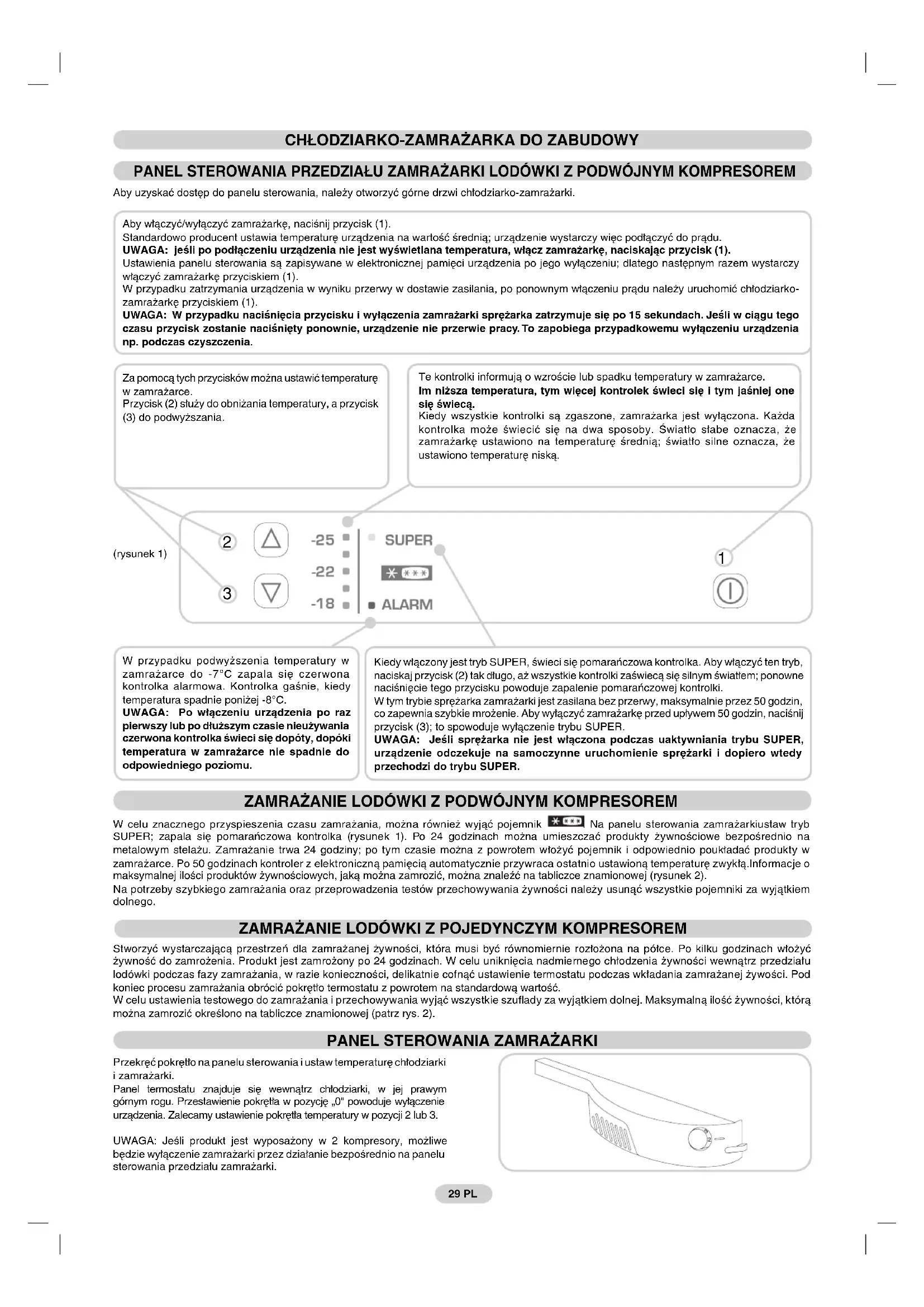

INSTRUKCJA OBSŁUGI RBC 3181 A ROSIERES

Aby uzyskać dostęp do panelu sterowania, należy otworzyć górne drzwi chłodziarko-zamrażarki.

Aby włączyć/wyłączyć zamrażarkę, naciśnij przycisk (1).

Standardowo producent ustawia temperaturę urządzenia na wartość średnią; urządzenie wystarczy więc podłączyć do prądu.

UWAGA: jeśli po podłączeniu urządzenia nie jest wyświetlana temperatura, włącz zamrażarkę, naciskając przycisk (1).

Ustawienia panelu sterowania są zapisywane w elektronicznej pamięci urządzenia po jego wyłączeniu; dlatego następnym razem wystarczy włączyć zamrażarkę przyciskiem (1).

W przypadku zatrzymania urządzenia w wyniku przerwy w dostawie zasilania, po ponownym włączeniu prądu należy uruchomić chłodziarko-zamrażarkę przyciskiem (1).

UWAGA: W przypadku naciśnięcia przycisku i wyłączenia zamrażarki sprężarka zatrzymuje się po 15 sekundach. Jeśli w ciągu tego czasu przycisk zostanie naciśnięty ponownie, urządzenie nie przerwie pracy. To zapobiega przypadkowemu wyłączeniu urządzenia np. podczas czyszczenia.

Za pomocą tych przycisków można ustawić temperaturę w zamrażarce.

Przycisk (2) służy do obniżania temperatury, a przycisk (3) do podwyższania.

Te kontrolki informują o wzroście lub spadku temperatury w zamrażarce. Im niższa temperatura, tym więcej kontrolek świeci i tym jaśniej one świecą.

Kiedy wszystkie kontrolki są zgaszone, zamrażarka jest wyłączona. Każda kontrolka ma dwa sposoby świecenia. Światło słabe oznacza, że zamrażarkę ustawiono na temperaturę średnią; światło silne oznacza, że ustawiono temperaturę niską.

(rysunek 1)

2

-25

-22

-18

SUPER

ALARM

1

W przypadku podwyższenia temperatury w zamrażarce do -7°C zapala się czerwona kontrolka alarmowa. Kontrolka gaśnie, kiedy temperatura spadnie poniżej -8°C.

UWAGA: Po pierwszym uruchomieniu lub po dłuższym czasie nieużywania czerwona kontrolka świeci się dopóty, dopóki temperatura w zamrażarce nie spadnie do odpowiedniego poziomu.

Kiedy włączony jest tryb SUPER, świeci się pomarańczowa kontrolka. Aby włączyć ten tryb, naciskaj przycisk (2) tak długo, aż wszystkie kontrolki zaświecą się silnym światłem; ponowne naciśnięcie tego przycisku powoduje zapalenie pomarańczowej kontrolki.

W tym trybie sprężarka zamrażarki jest zasilana bez przerwy, maksymalnie przez 50 godzin, co zapewnia szybkie mrożenie. Aby wyłączyć zamrażarkę przed upływem 50 godzin, naciśnij przycisk (3); to spowoduje wyłączenie trybu SUPER.

UWAGA: Jeśli sprężarka nie jest włączona podczas uaktywniania trybu SUPER, urządzenie odczeka na samoczynne uruchomienie sprężarki i dopiero wtedy przechodzi do trybu SUPER.

ZAMRAŻANIE LODÓWKI Z PODWÓJNYM KOMPRESOREM

W celu znacznego przyspieszenia czasu zamrażania, można również wyjąć pojemnik. Na panelu sterowania zamrażarki ustaw tryb SUPER; zapala się pomarańczowa kontrolka (rysunek 1). Po 24 godzinach można umieszczać produkty żywnościowe bezpośrednio na metalowym stelażu. Zamrażanie trwa 24 godziny; po tym czasie można z powrotem założyć pojemnik i odpowiednio poukładać produkty w zamrażarce. Po 50 godzinach kontroler z elektroniczną pamięcią automatycznie przywraca ostatnio ustawioną temperaturę zwykłą. Informację o maksymalnej ilości produktów żywnościowych, jaką można zamrozić, można znaleźć na tabliczce znamionowej (rysunek 2).

Na potrzeby szybkiego zamrażania oraz przeprowadzenia testów przechowywania należy usunąć wszystkie pojemniki za wyjątkiem dolnego.

ZAMRAŻANIE LODÓWKI Z POJEDYNCZYM KOMPRESOREM

Stworzyć wystarczającą przestrzeń dla zamrażanej żywności, którą równomiernie rozłożono na półce. Po kilku godzinach włożyć żywność do zamrożenia. Produkt jest zamrożony po 24 godzinach. W celu uniknięcia nadmiernego chłodzenia żywności wewnątrz części lodówki podczas fazy zamrażania, w razie konieczności, delikatnie cofnij ustawienie termostatu podczas wkładania zamrażanej żywności. Pod koniec procesu zamrażania obróć pokrętło termostatu z powrotem na standardową wartość.

W celu ustawienia testu do zamrażania i przechowywania wyjąć wszystkie szuflady za wyjątkiem dolnej. Maksymalna ilość żywności, którą można zamrozić, określono na tabliczce znamionowej (patrz rys. 2).

Przekręć pokrętło na panelu sterowania i ustaw temperaturę chłodziarki i zamrażarki.

Panel termostatu znajduje się wewnątrz chłodziarki, w jej prawym górnym rogu. Przesunięcie pokrętła w pozycję "0" powoduje wyłączenie urządzenia. Zalecamy ustawienie pokrętła temperatury w pozycji 2 lub 3.

UWAGA: Jeśli produkt jest wyposażony w 2 kompresory, możliwe będzie wyłączenie zamrażarki przy działaniu bezpośrednio na panelu sterowania przy urządzeniu zamrażarki.

ROZMRAŻANIE

Kiedy sprężarka nie pracuje, następuje automatyczne rozmrożenie wnętrza lodówki.

Niewielka ilość lodu lub wody w tylnej części lodówki podczas jej pracy jest zjawiskiem normalnym.

Należy dbać o to, aby odpływ wody był zawsze czysty. Produkty nie powinny dotykać tylnej ani bocznych ścianek chłodziarki.

Zalecamy rozmrożenie zamrażarki, gdy grubość warstwy lodu przekracza 3 mm.

Uwaga. Tutaj widoczna jest tabliczka znamionowa. W razie problemów, kiedy zachodzi konieczność skontaktowania się z serwisem, należy podać informacje umieszczone na tej tabliczce.

Uwaga: Jeśli temperatura otoczenia jest wysoka, urządzenie może pracować w trybie ciągłym; w takim przypadku na tylnej ściance zamrażarki gromadzi się lód. W takim przypadku należy ustawić pokrętło na niższą wartość (1-2).

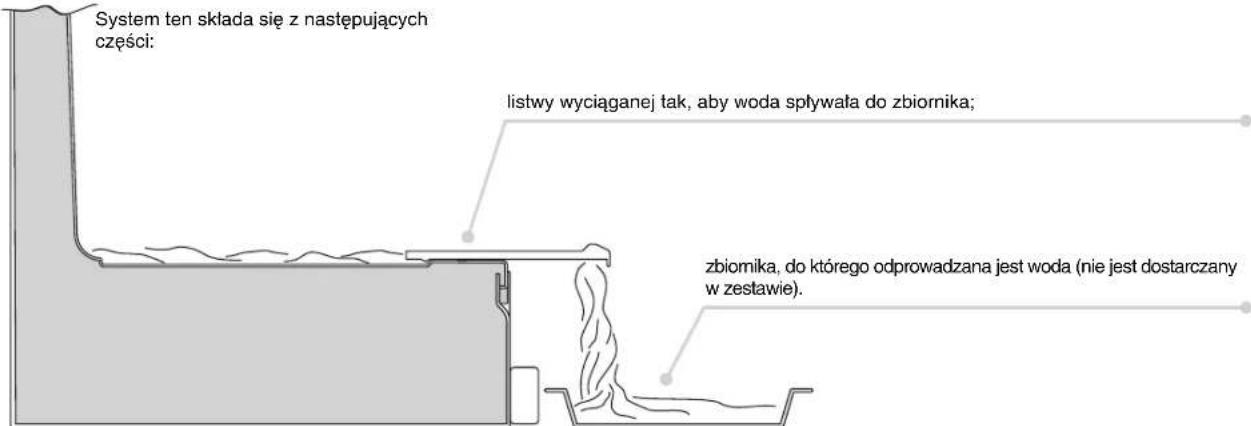

ODPROWADZANIE WODY

Urządzenie wyposażone jest w system odprowadzania wody z rozmrażania.

PRZENOSZENIE DRZWI CHŁODZIARKO-ZAMRAŻARKI NA PRZECIWNA STRONĘ

Wyjmij czop i tuleję z górnego panelu.

Zdejmij drzwi górne.

Zdejmij środkowy zawias i podkładki.

Zdejmij drzwi dolne.

Wyjmij czop z prawego dolnego zawiasu i umieść go w lewym dolnym zawiasie.

Odwróć nakładkę uchwytu, która jest zakładana na zatrzask.

Załóż zawias i drzwi, zaczynając od góry 1-23.

WIELKOŚĆ URZĄDZENIA I OBUDOWY

INSTALACJA URZĄDZENIA W OBUDOWIE

Załóż dołączoną do zestawu maskownicę do urządzenia. Maskownica powinna znajdować się po przeciwnej stronie zawiasów.

1

Umieść urządzenie w obudowie, wyrównując do strony przeciwnej niż strona z zawiasami.

2

Upewnij się, że górny uchwyt urządzenia jest odpowiednio dopasowany do obudowy.

3

Przykręć górną część urządzenia do obudowy wiktarni dostarczonymi w zestawie.

4

Przykrec dolna czesc urzadzenia wkretami dostarczonymi w zestawie.

5

Zamocuj kratke wentylacyjna. Poluzuj wkrety srodkowego prawego zawiasu.

6

7

Dosun plyte blisko do kolumny.

8

Przykrec uchwyt do obudowy wkrętami dostarczonymi w zestawie.

9

Dokrec wkrety srodkowego prawego zawiasu.

10

Powtarzaj te same czynnosci dla srodkowego lewego zawiasu.

11

DOPASOWYWANIE DRZWI OBUDOWY DO DRZWI CHŁODZIARKO-ZAMRAŻARKI

Urzadzenie jest dostarczane z mocowaniami (suwnice i uchwyty przesuwne), za pomocą których można dopasować drzwi chłodziarko-zamrażarki do drzwi obudowy.

Zamocuj suwnicę wewnątrz drzwi obudowy na zadanej wysokości. Suwnica powinna znajdować się w odległości ok. 20 mm od zewnętrznej krawędzi drzwi.

Otwórz drzwi obudowy i chłodziarki. Umieść uchwyt przesuwny na suwnicy i dokręć go do drzwi urządzenia.

Zaznacz miejsca otworów na wkręty i wywierć otwory o średnicy 2,5 mm.

Przymocuj drzwi urządzenia do drzwi obudowy, wykorzystując otwory na uchwycie przesuwnym.

JAK ZAPEWNIĆ PRAWIDŁOWĄ PRACĘ URZĄDZENIA

Po zamocowaniu urządzenia tył obudowy należy oprzeć o ścianę, tak aby nie było dostępu do mechanizmu sprężarki.

Dla zapewnienia prawidłowej pracy chłodziarko-zamrażarki sprężarka znajdująca się na dole urządzenia musi być odpowiednio chłodzona, dlatego należy zapewnić odpowiedni obieg powietrza.

W tylnej części obudowy musi znajdować się ujście z otworem u góry; nie może ono być zasłonięte. Również z przodu musi znajdować się ujście; jest ono zakryte kratką wentylacyjną.

Wielkości wycięć w obudowie.

Odstępy między obudową a systemem.
