Tipo de producto	Frigorífico-congelador
Marca	Rosieres
Modelo	RBC 3181 A
Categoría	Frigorífico
Número de puertas	2
Tipo de compresor	Simple o doble según versión
Panel de control	En la puerta superior
Ajuste de temperatura del congelador	Por teclas (aumento/disminución)
Visualización de temperatura	LED con dos intensidades luminosas
Alarma de temperatura	Testigo rojo para temperatura > -7 °C
Función SUPER	Congelación rápida, duración máxima 50 h
Descongelación del frigorífico	Automática
Descongelación del congelador	Manual cuando escarcha > 3 mm
Evacuación del agua de descongelación	Sistema de evacuación integrado
Inversión de puertas	Posible, instrucciones incluidas
Instalación empotrable	Sí, con columna y rejilla de ventilación
Fijación en la columna	Tornillos incluidos arriba y abajo
Acoplamiento de puertas	Con correderas de tirador
Junta de puerta	Incluida, para fijar en el lado opuesto a las bisagras
Alimentación eléctrica	220-240 V ~ 50 Hz (estándar)

Preguntas frecuentes - RBC 3181 A ROSIERES

¿Cómo encender el congelador?

Para encender el congelador, abra la puerta superior y presione la tecla (1) del panel de control. Si no se muestra ninguna temperatura después de la conexión, presione esta tecla para encender el congelador.

¿Cómo ajustar la temperatura del congelador?

Utilice la tecla (2) para disminuir la temperatura y la tecla (3) para aumentarla. Los LEDs indican el nivel: más LEDs e intensidad fuerte = más frío.

¿Qué significa el testigo rojo?

El testigo rojo se enciende cuando la temperatura del congelador es de -7 °C o más. Si desciende por debajo de -8 °C, se apaga automáticamente. En el primer encendido, permanece encendido mientras la temperatura no baje.

¿Cómo activar la función SUPER?

Presione varias veces la tecla (2) hasta que todos los LEDs tengan una intensidad fuerte, luego presione nuevamente hasta que se encienda el testigo naranja. La función dura 50 horas máximo. Para desactivar antes, presione la tecla (3).

¿Cómo descongelar el congelador?

Descongele manualmente el congelador cuando la capa de escarcha supere los 3 mm de espesor. Retire los alimentos, apague el aparato y deje que se derrita la escarcha. No utilice herramientas afiladas.

¿Cómo invertir el sentido de apertura de las puertas?

Retire la varilla y el casquillo del travesaño superior, desmonte la puerta superior, luego la bisagra central. Desmonte la puerta inferior, retire la varilla de la bisagra inferior derecha y vuelva a montarla en la bisagra inferior izquierda. Vuelva a montar las bisagras y las puertas de abajo arriba (1-2-3).

¿Cómo instalar el aparato en una columna?

Fije la junta en el lado opuesto a las bisagras, inserte el aparato en la columna, adhiera la escuadra superior, fije la parte superior con los tornillos, fije la parte inferior, encaje la rejilla de ventilación, luego fije las escuadras centrales y apriete los tornillos.

¿Qué hacer si la alarma roja permanece encendida?

Si la alarma roja permanece encendida mucho tiempo después del encendido, significa que la temperatura del congelador aún no ha alcanzado -8 °C. Espere a que baje la temperatura. Si el problema persiste, verifique que la puerta esté bien cerrada.

¿Cómo acoplar las puertas del aparato y de la columna?

Fije la corredera en el interior de la puerta de la columna a 20 mm del borde exterior. Abra ambas puertas, coloque el tirador en la corredera y adhiéralo a la puerta del frigorífico. Marque los agujeros, perfore con una broca de 2,5 mm, luego atornille.

¿Cuál es la cantidad máxima de alimentos a congelar?

La cantidad máxima de alimentos que se puede congelar está indicada en la placa de datos del aparato (ver figura 2). Consulte esta placa para conocer la capacidad exacta.

MANUAL DE USUARIO RBC 3181 A ROSIERES

COMBINATO INCASSO .da pag. 1 a pag. 4 IT
BULT-IN FRIDGE FREEZER. page 5 to page 8 EN
COMBINÉ ENCASTRABLE de page 9 à page 12 FR
EINBAU-KUHL-/GEFRIER-KOMBINATION . 13 bis 16 DE
(FRIGORIFICO COMBINADO DE ENCASTRE. de pag. 17 a pag. 20 ES
COMBINADO DE ENCASTRE .de pag. 21 a pag. 24 PT
ENTOIXIEMENOZYYREIOKATAYKTHZ aio 25 eW.28 EL
CHLODZIARKO-ZAMRAZARKA DO ZABUDOWY str.29-31 PL
VESTAVNA CHLADNICKA S MRAZAKEM od str. 33 na str. 36 OZ
INBOUW KOEL/VRIESCOMBINATIE .an pagina 37 tot pagina 40 NL
INTEGROITAVA JAA-PAKASTINKAAPPI .sivu 41 - 44 FI
INNEBYGD KJOLESKAPFRYSER .side 45 til 48 NO
INBYGGD KYL OCH FRYS fransida 49 till sida 52 SV
INDBYGNINGSKOLESKAB/-FRYSER fra side 53 til side 56 DA

COMBINATO INCASSO

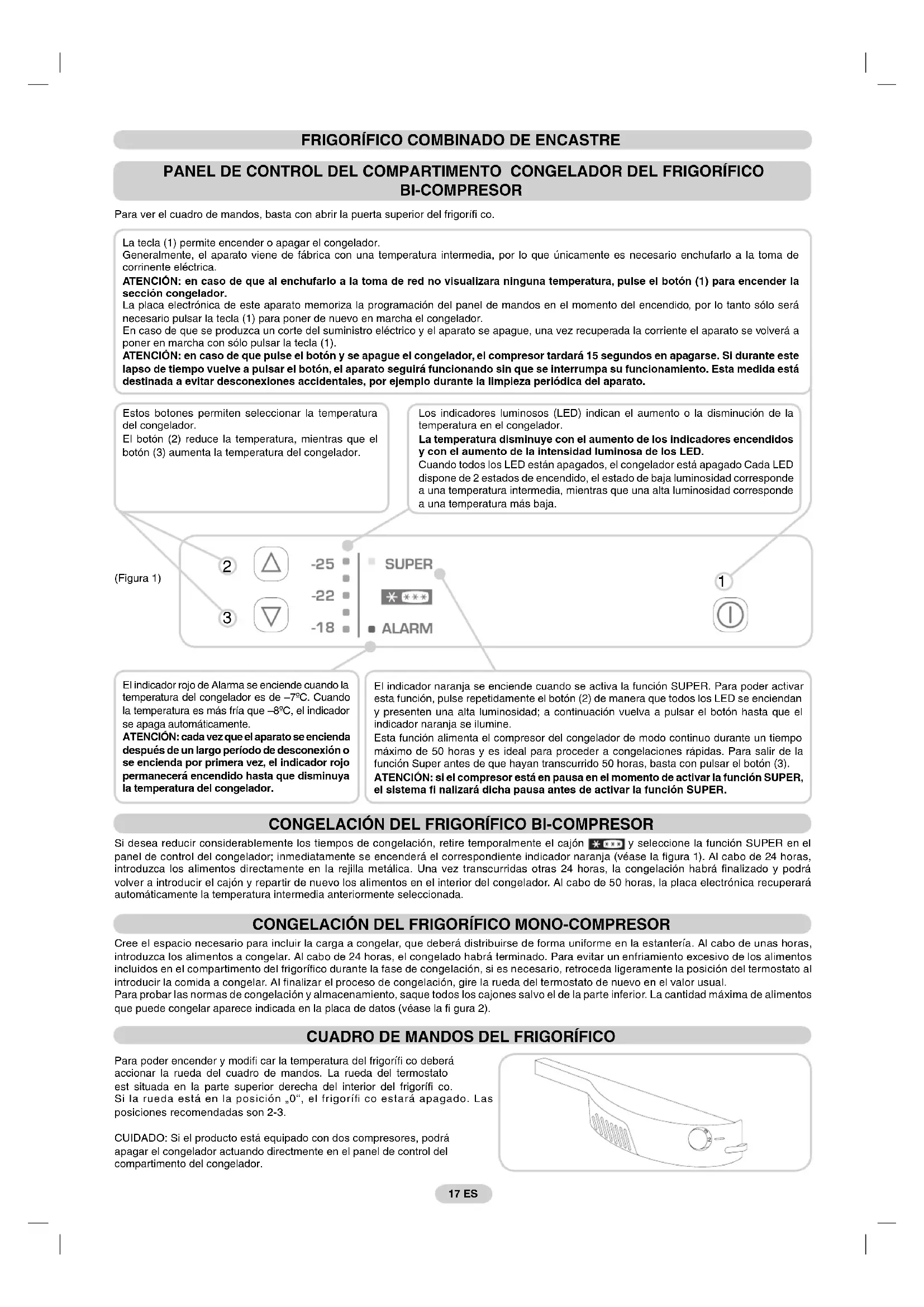

QUADRO COMANDI VANO FREEZER DEL FRIGORIFERO BICOMPRESSORE

Para ver el cuadro de mandos,asta conAbrir la puerta superior del frigorifi co.

La tecla (1) permite encender o apagar el congelador.

Generalmente, el aparatoiene de fabrica con una temperatura intermedia, por lo que unicolemente es necessario enchufarlo a la toma de corrinente electrica.

ATENCION: en caso de que al enchufarlo a la toma de red no visualizara ninguna temperatura, pulse el boton (1) para encender la seccion congelador.

La plac e eno a a mora i pao n el moe del encndo, por lo tanto solo sera necasario pulsar la tecla (1) para poner de nuevo en marcha el congelador.

En caso de que se produca un corte del suministro eletrico y el aparato se apague, una vez recuperada la corriente el aparato se volver aponer en marcha con solo pulsar la tecla (1).

ATENCIOn: en caso de que pulse el boton y se apague el congelador, el comprsor tardar a 15 segundos en apagarse. Si durante este lapso de tiempo volve a pulsar el boton, el aparato seguirá funciona sin que se Errumba su functiOnamente.Esta medla está destinada a evaporar desconexiones accidentales, por exemple durante la limpieza periodica del aparato.

Estos botones permiten selectionar la temperatura del congelador.

El boton (2) reduce la temperatura,)m吲nas que el boton (3) aumento la temperatura del congelador.

Losindicadoresluminosos(LED)indican elaugento o la disminuacionde latemperatura enelcongelador.

La temperatura disminuye con el aumento de losindicadores encendidos y con el aumento de la intensidad luminosa de los LED.

Cuando todos los LED estan apagados, el congelador está apagado Cada LED dispone de 2 Estados de encendido, el estado de baja luminosidad corresponde a una temperatura intermedia, cuando que una alta luminosidad corresponde a una temperatura más baja.

(Figura 1)

El indicator rojo de Alarma se enciende cuando la temperatura del congelador es de -7^ . Cuando la temperatura es más fria que -8^ , el indicator se apaga automatistically.

ATENCION: cada vez que el aparato se enciende despues de un长大o periodo de desconexión o se encénda por primera vez, el Indicador rojo permanecerá encendido hasta que disminuya la temperatura del congelador.

El indicator naranja se enciende cuando se activa la funciona SUPER. Para poderactivar esta funciona, pulse repetidamente el boton (2) deforma que todos los LEDs se enciendan y presenten una alta luminosidad; a continuacion vuelva a pulsar el boton hasta que el indicator naranja se illumine.

Esta función alimenta el compresor del congelador de modo continu durante un tiempo máximo de 50 horas y es ideal para poder a congelaciones rápidas. Para salir de la funciona Super antes de que hayan transcurrido 50 horas,ISTA con pulsar el botón (3).

ATENCION: si el compresor está en pausa en el momento de activar la funciona SUPER, el sistema fi nalizarà dicha pausa antes de activar la funciona SUPER.

CONGELACION DEL FRIGORIFICIO BI-COMPRESOR

Si deseña reducir considerablemente los tiempos de congelación, retire temporallmente el cajón y selección la función SUPER en el panel de control del congelador; immediamente se encenderá el correspondiente indicador naranja (vase la figura 1). Al cabo de 24 horas, introduzca los alimentos directamente en la rejilla metalica. Una vez transcurridas除外 24 horas, la congelación habra finalizo youlda volver a introducir el cajón y repartir de nuevo los alimentos en el interior del congelador. Al cabo de 50 horas, la plac electrònica recuperará automatistically la temperatura intermedia anteriorsmente seleccionada.

CONGELACION DEL FRIGORIFICMO MONO-COMPRESOR

Cree el espacio necessario para incluir la energia a congelar, que deben distribuirese de forma uniforme en la estantería. Al cabo de una hora, introduzca los alimentos a congelar. Al cabo de 24 horas, el congelado habrak terminado. Para evitar un enfiambre excesivo de los alimentos incluidos en el compartmento del frigorífico durante la fase de congelación, es NECESARIO, retrocada ligeramente la posicón del termostato al introduir la comida a congelar. Al finalizar el proceso de congelación, gire la rueda del termostato de nuevo en el valor usual.

Para probar las normas de congelacion y almacenamento, saque todos los cajones salvo el de la parte inferior. Lacantidad maxima de alimentos que pueda congelar aparece indicada en la placac de datos (vease la fi gura 2).

CUADRO DE MANDOS DEL FRIGORIFICO

Para poder encender y modifi car la temperatura del frigorifico deben bajo el caso en which the case is to be made.

est situada en la parte superior derecha del interior del frigorifi co.

Si la rueda está en la posicón, 0^ , el frigoríf co está apagado. Las posiciones recommendadas son 2-3.

CUIDADO: Si el producto está equipado con dos compresores, pode apagar el congelador actuando directmente en el panel de control del compartmento del congelador.

DESCONGELACION

La descongelación del frigoríf co se produce de modo automatico durante las paumas del compresor.

La presencia de una liga capa de escharo o de gotas de agua durante el funciona debe considerarse normal.

Es importante mantener siempre limpio el conducto de desagüe y evitar que los alimentos estén en contacto con la pared trasera de frigoríf co.

Es acontejalde descogelar el congelador en cuando la capa de hielo alcanza un espesor superior a 3 mm.

Note:aquésecuentra laplaça que contiene los datos quedeferá comuncar al Servicio de Asistencia Técnica en caso de producirse una avería.

Importante: si la temperatura ambiente es muy elevada, el aparato podria funcinar ininterrupidamente, con la consiguiente formacion anomala de hiero en la pared interior trasera del frigorifico. En these casos, gire la rueda del frigorifico y colóquela en losnumeros mas bajo (1-2).

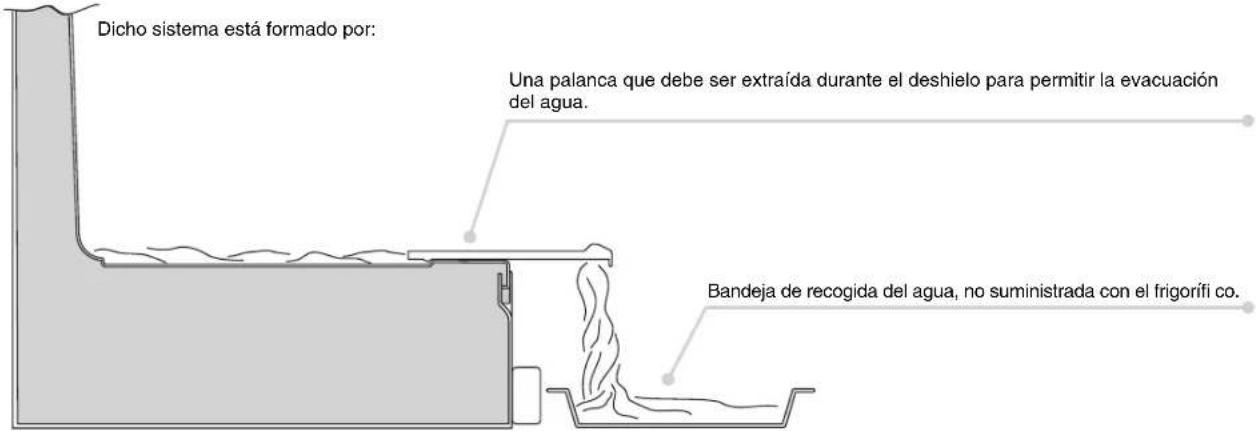

DRENAJE DEL AGUA

El congelador está equipado con un sistema de evacuación del agua de deshielo.

INVERSION DEL SENTIDO DE APERTURA DE LAS PUERTAS

Saque el perno y el correspondiente casquillo superpuesto del travazano superior.

Extraiga la puerta superior.

Desmonte la bisagra central y telire las correspondentes arandelas.

Extraiga la puerta inferior.

Retire el perno de la bisagra inferior
derecha y vuelvalo a montar en ta bisagra
inferior izquierda.

Invierta en el mueble la tapa de la escuadra montada a presion en la escuadra.

Vuela a montar las bisagras y las puertas de abajo a arriba 1→2-3

DIMENSIONES DEL APARATO Y DEL HUECO DE ENCASTRE

INSTALACION DEL APARATO EN UN ARMARIO

Fije los revestimientos suministrados al aparato en el lado contrario a las bisagras.

1

Introduzca el aparato en el armario, empujandolo por elgado opuesto a las bisagras.

2

Adhieraperfectamentela escuadrasuperior del frigorifico al mueble.

3

Bloquee la parte superior del frigorifi co al mueble utilizing los tornillos suministrados.

4

Bloquee la parte inferior del frigorifi como mediating los tornillos suministrados.

5

Instale a presión la rejilla de ventilación. Ahl oje los tornillos de fijan de la bisagra central derecha.

6

7

Coloque la chapa pegada a la columna.

8

Atornille la escuadra a la columna mediente los tornillos suministrados.

9

Apriete los tornillos de fijanion de la bisagra central derecha.

10

Repita las mismas operaciones en la escuadra central izquierda.

11

ACOPLAMIENTO DE LAS PUERTAS DEL ARMARIO DE INSTALLACION A LAS PUERTAS DEL FRIGORIFICIO

El frigoríf co está equipado con un sistemas que permité fi jar sus puertas a las del Armario de instalación (corredederas de empujé).

Fije la corredera en la parte interior de la hoja de la columna de encastre a la alta眼看ada y a unos 20 mm del borde extenor de la puerta.

Abra las puertas del armario de instalación y del frigorífico. Coloque el empujé a presión en la corredera y a continuación adhéRALO a la puerta del frigorífico.

Marque los+puntos de fi jacion para los agujeros y perfoelos con una broca de 2,5 de diametro.

Una la puerta del aparato a la hora del mueble teniendo como referencia los orificios del empuje.

Una vez encajado el producto, colque la parte posterior del armario en contacto con la pared, de manière que impida el acces al espacio del compresor.

Rara un correcto funciona del producto, es indispensableisable permetir la OPPORTA ventilacion de aire, de forma que pueda enfiarse el condensador que está situado en la parte posterior del aparato.

Paraarlo,elarmariodeberaste provisto de un esporcio por detrás,cuya abertura superior no debequeddostrubrada,yporuna rendija delantera que se taparacunarejilla deventilacion.

Dimensiones interiores del armario.

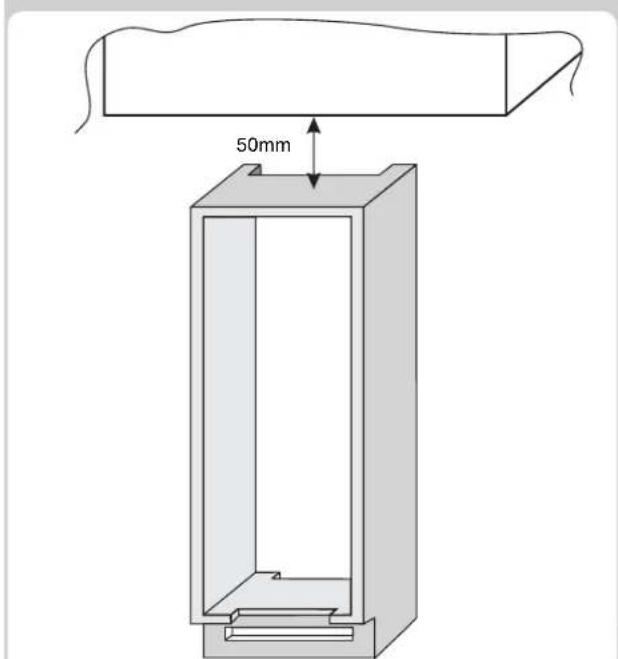

Espacio que debenemarks entre el armario y el techo.
