RBC 3181 A - Refrigerador ROSIERES - Manual de utilização gratuito

Tipo de produto	Refrigerador-congelador
Marca	Rosieres
Modelo	RBC 3181 A
Categoria	Refrigerador
Número de portas	2
Tipo de compressor	Simples ou duplo conforme versão
Painel de comando	Na porta superior
Ajuste de temperatura do congelador	Por teclas (aumento/diminuição)
Exibição de temperatura	LED com duas intensidades luminosas
Alarme de temperatura	Indicador vermelho para temperatura > -7 °C
Função SUPER	Congelamento rápido, duração máx. 50 h
Degelo refrigerador	Automático
Degelo congelador	Manual quando gelo > 3 mm
Evacuação da água de degelo	Sistema de evacuação integrado
Inversão das portas	Possível, instruções fornecidas
Instalação embutida	Sim, com coluna e grade de ventilação
Fixação na coluna	Parafusos fornecidos em cima e em baixo
Acoplamento das portas	Com corrediças de puxar
Junta da porta	Fornecido, a fixar do lado oposto às dobradiças
Alimentação elétrica	220-240 V ~ 50 Hz (padrão)

Perguntas frequentes - RBC 3181 A ROSIERES

Como ligar o congelador?

Para ligar o congelador, abra a porta superior e pressione a tecla (1) do painel de comando. Se nenhuma temperatura for exibida após a ligação, pressione esta tecla para ligar o freezer.

Como ajustar a temperatura do congelador?

Use a tecla (2) para diminuir a temperatura e a tecla (3) para aumentá-la. Os LEDs indicam o nível: mais LEDs e intensidade forte = mais frio.

O que significa o indicador vermelho?

O indicador vermelho acende quando a temperatura do congelador está a -7 °C ou mais. Se descer abaixo de -8 °C, apaga-se automaticamente. Na primeira inicialização, permanece aceso até a temperatura baixar.

Como ativar a função SUPER?

Pressione várias vezes a tecla (2) até que todos os LEDs tenham forte intensidade, depois pressione novamente até que o indicador laranja acenda. A função dura 50 horas no máximo. Para desativar antes, pressione a tecla (3).

Como degelar o congelador?

Degelo manualmente o congelador quando a camada de gelo ultrapassar 3 mm de espessura. Retire os alimentos, desligue o aparelho e deixe derreter o gelo. Não use ferramentas afiadas.

Como inverter o sentido de abertura das portas?

Remova a haste e a bucha da travessa superior, desmonte a porta de cima, depois a dobradiça central. Desmonte a porta de baixo, remova a haste da dobradiça inferior direita e remonte-a na dobradiça inferior esquerda. Remonte as dobradiças e as portas de baixo para cima (1-2-3).

Como instalar o aparelho em uma coluna?

Fixe a junta do lado oposto às dobradiças, insira o aparelho na coluna, faça aderir o suporte superior, fixe a parte superior com os parafusos, fixe a parte inferior, encaixe a grade de ventilação, depois fixe os suportes centrais e aperte os parafusos.

O que fazer se o alarme vermelho permanecer aceso?

Se o alarme vermelho permanecer aceso muito tempo após a inicialização, isso significa que a temperatura do congelador ainda não atingiu -8 °C. Aguarde a temperatura baixar. Se o problema persistir, verifique se a porta está bem fechada.

Como acoplar as portas do aparelho e da coluna?

Fixe a corrediça no interior da porta da coluna a 20 mm da borda externa. Abra as duas portas, coloque o puxador na corrediça e faça aderir à porta do refrigerador. Marque os furos, perfure com uma broca de 2,5 mm, depois aparafuse.

Qual é a quantidade máxima de alimentos a congelar?

A quantidade máxima de alimentos que pode ser congelada está indicada na placa de dados do aparelho (veja figura 2). Consulte esta placa para saber a capacidade exata.

MANUAL DE UTILIZADOR RBC 3181 A ROSIERES

PRECAUÇÕES PARA O CORRETO FUNCIONAMENTO

FUNCIONAMENTO PARA UM CORRETO FUNCIONAMENTO

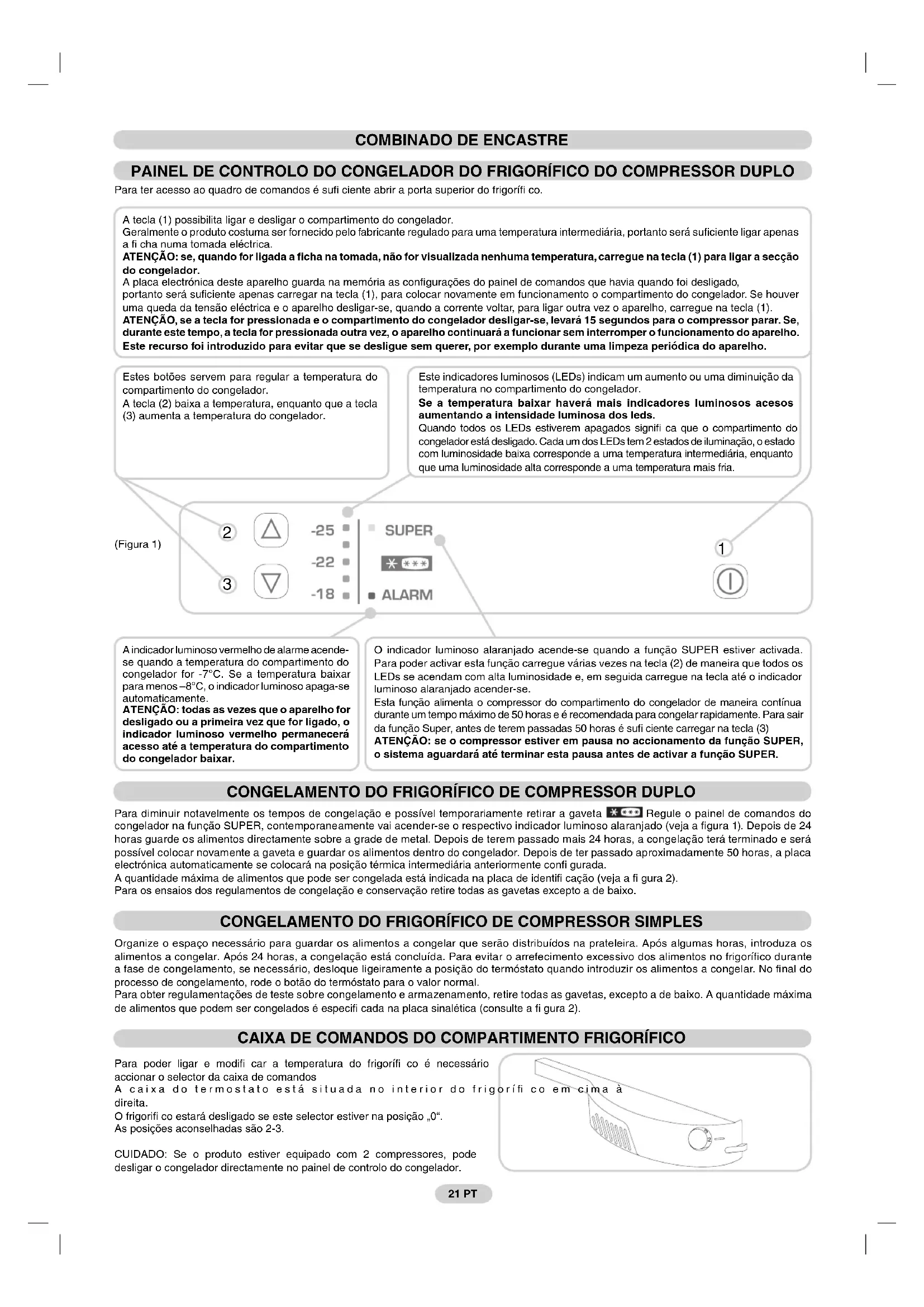

Para ter acesso ao quadro de comandos é suficiente abrir a porta superior do frigorífico.

A tecla (1) possibilita ligar e desligar o compartimento do congelador.

Geralmente o produto costuma ser fornecido pelo fabricante regulado para uma temperatura intermediária, portanto será suficiente ligar apenas a ficha numa tomada elétrica.

ATENÇÃO: se, quando for ligada a ficha na tomada, não for visualizada nenhuma temperatura, carregue na tecla (1) para ligar a secção do congelador.

A placa é a g h i d, portanto será suficiente apenas carregar na tecla (1), para colocar novamente em funcionamento o compartimento do congelador. Se houver uma queda de tensão elétrica e o aparelho desligar-se, quando a corrente voltar, para ligar outra vez o aparelho, carregue na tecla (1).

ATENÇÃO: se a tecla for pressionada e o compartimento do congelador desligar-se, levará 15 segundos para o compressor parar. Se, durante este tempo, a tecla for pressionada outra vez, o aparelho continua a funcionar sem interromper o funcionamento do aparelho.

Este recurso foi introduzido para evitar que se desligue sem querer, por exemplo durante uma limpeza periódica do aparelho.

Estes botões servem para regular a temperatura do compartimento do congelador.

A tecla (2) baixa a temperatura, enquanto que a tecla (3) aumenta a temperatura do congelador.

Estes indicadores luminosos (LEDs) indicam um aumento ou uma diminuição da temperatura no compartimento do congelador.

Se a temperatura baixar, haverá mais indicadores luminosos acesos, aumentando a intensidade luminosa dos LEDs.

Quando todos os LEDs estiverem apagados, significa que o compartimento do congelador está desligado. Cada um dos LEDs tem 2 estados de iluminação: o estado com luminosidade baixa corresponde a uma temperatura intermediária, enquanto que uma luminosidade alta corresponde a uma temperatura mais fria.

(Figura 1)

O indicador luminoso vermelho de alarme acende-se quando a temperatura do compartimento do congelador for -7 °C. Se a temperatura baixar para -8 °C, o indicador luminoso apaga-se automaticamente.

ATENÇÃO: todas as vezes que o aparelho for desligado ou na primeira vez que for ligado, o indicador luminoso vermelho permanece aceso até a temperatura do compartimento do congelador baixar.

O indicador luminoso alaranjado acende-se quando a função SUPER estiver ativada. Para poder ativar esta função, carregue várias vezes na tecla (2) de maneira que todos os LEDs se acendam com alta luminosidade e, em seguida, carregue na tecla até o indicador luminoso alaranjado acender-se.

Esta função alimenta o compressor do compartimento do congelador de maneira contínua durante um tempo máximo de 50 horas e é recomendada para congelar rapidamente. Para sair da função Super, antes de terem passado 50 horas, é suficiente carregar na tecla (3). ATENÇÃO: se o compressor estiver em pausa no acionamento da função SUPER, o sistema aguardará até terminar esta pausa antes de ativar a função SUPER.

CONGELAMENTO DO FRIGORÍFICO DE COMPRESSOR DUPLO

Para diminuir notavelmente os tempos de congelação, é possível temporariamente retirar a gaveta. Regule o painel de comandos do congelador na função SUPER; contemporaneamente vai acender-se o respectivo indicador luminoso alaranjado (veja a figura 1). Depois de 24 horas, guarde os alimentos directamente sobre a grade de metal. Depois de terem passado mais 24 horas, a congelação terá terminado e será possível colocar novamente a gaveta e guardar os alimentos dentro do congelador. Depois de ter passado aproximadamente 50 horas, a placa electrónica automaticamente se colocará na posição térmica intermediária anteriormente configurada.

A quantidade máxima de alimentos que pode ser congelada está indicada na placa de identificação (veja a figura 2).

Para os ensaios dos regulamentos de congelação e conservação, retire todas as gavetas excepto a de baixo.

CONGELAMENTO DO FRIGORÍFICO DE COMPRESSOR SIMPLES

Organize o espaço necessário para guardar os alimentos a congelar, que serão distribuídos na prateleira. Após algumas horas, introduza os alimentos a congelar. Após 24 horas, a congelação está concluída. Para evitar o resfriamento excessivo dos alimentos no frigorífico durante a fase de congelamento, se necessário, desloque ligeiramente a posição do termostato quando introduzir os alimentos a congelar. No final do processo de congelamento, rode o botão do termostato para o valor normal.

Para obter regulações de teste sobre congelamento e armazenamento, retire todas as gavetas, excepto a de baixo. A quantidade máxima de alimentos que podem ser congelados é especificada na placa sinalética (consulte a figura 2).

CAIXA DE COMANDOS DO COMPARTIMENTO FRIGORÍFICO

Para poder ligar e modificar a temperatura do frigorífico, é necessário acionar o selector da caixa de comandos.

A caixa do termostato está situada no interior do frigorífico, à direita.

O frigorífico estará desligado se este seletor estiver na posição "O".

As posições aconselhadas são 2-3.

CUIDADO: Se o produto estiver equipado com 2 compressores, pode desligar o congelador diretamente no painel de controlo do congelador.

DESCONGELAÇÃO

A descongelação do compartimento do frigorífico ocorre automaticamente durante as pausas do compressor. A presença de uma camada fina de gelo ou de gotas de água durante o funcionamento deve ser considerada normal. É importante manter a conduta de descarga sempre limpa e evitar guardar os alimentos encostados na parede da cela. É aconselhável descongelar a zona do congelador quando a camada de gelo ultrapassar 3 mm de espessura.

Obs.: Nesta posição há a placa de identificação que contém os dados a serem comunicados à assistência técnica, se houver uma avaria.

Importante: Na presença de uma temperatura ambiente muito quente, pode ser que este aparelho funcione continuamente, com a consequente formação anómala de gelo na parede de fundo da cela frigorífica. Nestes casos será necessário colocar o seletor do frigorífico em números mais baixos (1-2).

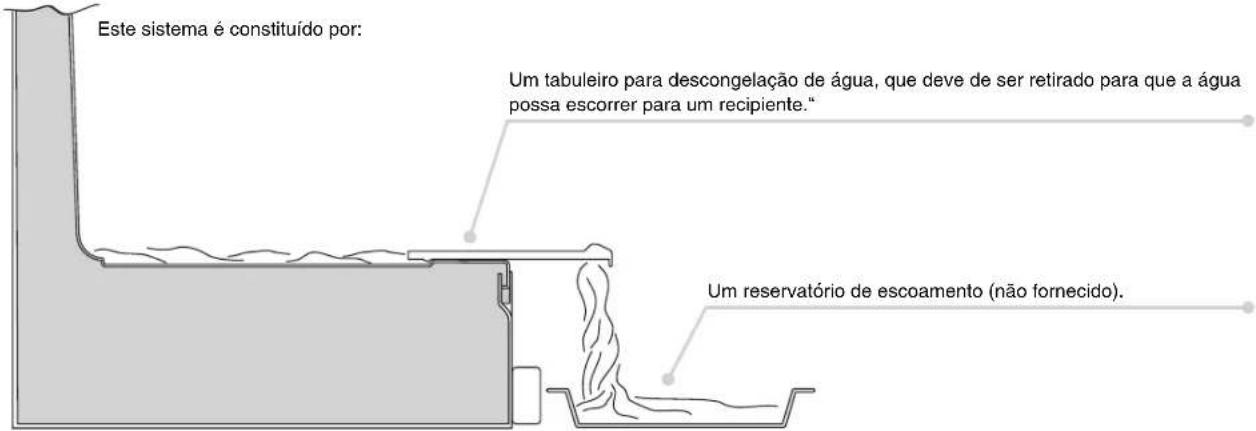

ESCOAMENTO DE ÁGUA

O congelador é equipado com um sistema de descarga da água de degelo.

INVERSÃO DA DIREÇÃO DE ABERTURA DAS PORTAS

Retire a cavilha e o respetivo anel da travessa superior.

Retire a porta superior.

Desmonte o fecho central e as respetivas anilhas.

Retire a porta inferior.

Retire a cavilha do fecho interior da direita e monte-a outra vez, mas no fecho inferior da esquerda.

Inverta o móvel coberto de engate esquadrinhado.

Monte outra vez os fechos e as portas trabalhando de baixo para cima 1-2>3.

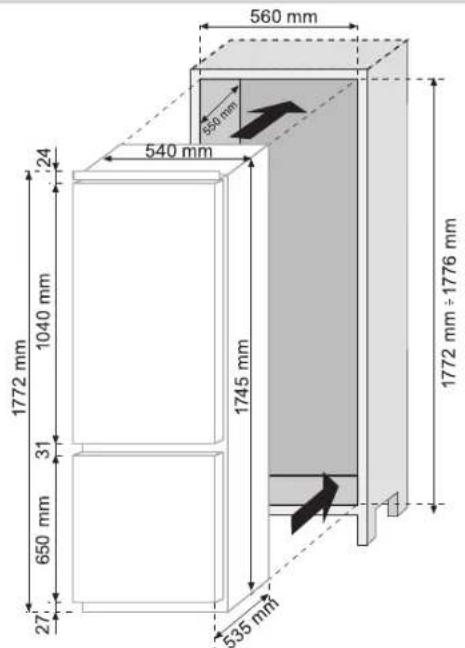

MEDIDAS DO PRODUTO E DO COMPARTIMENTO DE ENCAIXAR

ENCAIXAR O APARELHO NA COLUNA

Prenda a guarnição fornecida juntamente com o aparelho do lado oposto aos fechos.

1

Coloque o aparelho na coluna, encostando-o do lado oposto aos fechos.

2

Faça aderir perfeitamente a esquadria superior do aparelho no móvel.

3

Prenda a parte superior do aparelho no móvel, utilizando os parafusos fornecidos.

4

Prenda a parte inferior do aparelho utilizando os parafusos fornecidos.

5

Aplique a grade de ventilação encaixando-a. Desaperte os parafusos de fixação do fecho central da direita.

6

7

Coloque a placa perto da coluna.

8

Aperte a esquadria na coluna utilizando os parafusos fornecidos.

9

Aperte os parafusos de fixação do fecho central da direita.

10

Realize as manobras na esquadria central da esquerda.

11

FIXAR AS PORTAS NA COLUNA ENCAIXE NAS PORTAS DO APARELHO

Este aparelho é equipado com dispositivos para fixar as portas do aparelho nas da coluna (patins de tração).

Prenda o patim na parte interior da porta da coluna de encaixar na altura que desejar e a aproximadamente 20 mm da aresta exterior da porta.

Abra as portas da coluna de encaixar e do frigorífico. Posicione a tração de engate sobre o patim e, em seguida, prenda-a na porta do frigorífico.

Marque os pontos para prender os parafusos e perfure-os com uma broca de 2,5 de diâmetro.

Ligue a porta do aparelho à porta do móvel, utilizando como referência as abas de tração.

PRECAUÇÕES PARA UM FUNCIONAMENTO CORRETO

Depois de ter encaixado o aparelho, posicione a parte traseira da coluna encostada na parede, de maneira que impeça o acesso ao compartimento do compressor.

Para um funcionamento correto do aparelho, é indispensável uma circulação de ar, de maneira a arrefecer o condensador que está situado na parte traseira do aparelho.

A propósito disto, a coluna deve ser equipada com uma abertura traseira, cuja abertura para cima não deve ser obstruída, e com uma fenda na parte dianteira que será coberta por uma grade de ventilação.

Medidas dos encaixes da coluna.

Medidas do espaço a ser deixado entre a coluna e o teto.
