RBC 3181 A - Kühlschrank ROSIERES - Kostenlose Bedienungsanleitung

Produkttyp	Kühl-Gefrierkombination
Marke	Rosieres
Modell	RBC 3181 A
Kategorie	Kühlschrank
Anzahl der Türen	2
Kompressortyp	Einfach oder doppelt je nach Version
Bedienfeld	An der oberen Tür
Temperatureinstellung des Gefrierschranks	Mit Tasten (Erhöhung/Verringerung)
Temperaturanzeige	LED mit zwei Helligkeitsstufen
Temperaturalarm	Rote Anzeige für Temperatur > -7 °C
SUPER-Funktion	Schnellgefrieren, max. 50 h Dauer
Abtauen Kühlschrank	Automatisch
Abtauen Gefrierschrank	Manuell, wenn Reif > 3 mm
Ablauf des Tauwassers	Integriertes Ablaufsystem
Türanschlagwechsel	Möglich, Anleitung beigelegt
Einbauinstallation	Ja, mit Säule und Lüftungsgitter
Befestigung in der Säule	Mitgelieferte Schrauben oben und unten
Türkopplung	Mit Schubstangenführungen
Türdichtung	Mitgeliefert, auf der gegenüberliegenden Seite der Scharniere zu befestigen
Stromversorgung	220-240 V ~ 50 Hz (Standard)

Häufig gestellte Fragen - RBC 3181 A ROSIERES

Wie schalte ich den Gefrierschrank ein?

Um den Gefrierschrank einzuschalten, öffnen Sie die obere Tür und drücken Sie die Taste (1) am Bedienfeld. Wenn nach dem Anschließen keine Temperatur angezeigt wird, drücken Sie diese Taste, um den Gefrierschrank einzuschalten.

Wie stelle ich die Temperatur des Gefrierschranks ein?

Verwenden Sie die Taste (2) zum Verringern der Temperatur und die Taste (3) zum Erhöhen. Die LEDs zeigen die Stufe an: mehr LEDs und hohe Intensität = kälter.

Was bedeutet die rote Anzeige?

Die rote Anzeige leuchtet auf, wenn die Temperatur des Gefrierschranks -7 °C oder mehr beträgt. Sinkt sie unter -8 °C, erlischt sie automatisch. Beim ersten Einschalten bleibt sie so lange an, bis die Temperatur sinkt.

Wie aktiviere ich die SUPER-Funktion?

Drücken Sie mehrmals die Taste (2), bis alle LEDs eine hohe Intensität haben, dann drücken Sie erneut, bis die orangefarbene Anzeige aufleuchtet. Die Funktion dauert max. 50 Stunden. Zum vorzeitigen Deaktivieren drücken Sie die Taste (3).

Wie taue ich den Gefrierschrank ab?

Tauen Sie den Gefrierschrank manuell ab, wenn die Reifschicht dicker als 3 mm ist. Entfernen Sie die Lebensmittel, schalten Sie das Gerät aus und lassen Sie den Reif schmelzen. Verwenden Sie keine scharfen Werkzeuge.

Wie wechsle ich den Türanschlag?

Entfernen Sie den Stift und die Buchse vom oberen Querträger, bauen Sie die obere Tür ab, dann das mittlere Scharnier. Bauen Sie die untere Tür ab, entfernen Sie den Stift vom unteren rechten Scharnier und montieren Sie ihn am unteren linken Scharnier. Montieren Sie die Scharniere und Türen von unten nach oben (1-2-3).

Wie installiere ich das Gerät in einer Säule?

Befestigen Sie die Dichtung auf der gegenüberliegenden Seite der Scharniere, setzen Sie das Gerät in die Säule ein, bringen Sie die obere Winkelhalterung an, befestigen Sie oben mit den Schrauben, befestigen Sie unten, rasten Sie das Lüftungsgitter ein, dann befestigen Sie die mittleren Winkelhalterungen und ziehen Sie die Schrauben fest.

Was tun, wenn der rote Alarm dauerhaft leuchtet?

Wenn der rote Alarm lange nach dem Einschalten noch leuchtet, bedeutet dies, dass die Temperatur des Gefrierschranks noch nicht -8 °C erreicht hat. Warten Sie, bis die Temperatur sinkt. Wenn das Problem weiterhin besteht, überprüfen Sie, ob die Tür richtig geschlossen ist.

Wie kopple ich die Türen des Geräts und der Säule?

Befestigen Sie die Führung an der Innenseite der Säulentür, 20 mm vom äußeren Rand entfernt. Öffnen Sie beide Türen, setzen Sie den Schieber auf die Führung und lassen Sie ihn an der Kühlschranktür haften. Markieren Sie die Löcher, bohren Sie mit einem 2,5-mm-Bohrer und schrauben Sie.

Wie hoch ist die maximale Menge an Lebensmitteln, die eingefroren werden kann?

Die maximale Menge an Lebensmitteln, die eingefroren werden kann, ist auf dem Typenschild des Geräts angegeben (siehe Abbildung 2). Bitte beachten Sie dieses Schild für die genaue Kapazität.

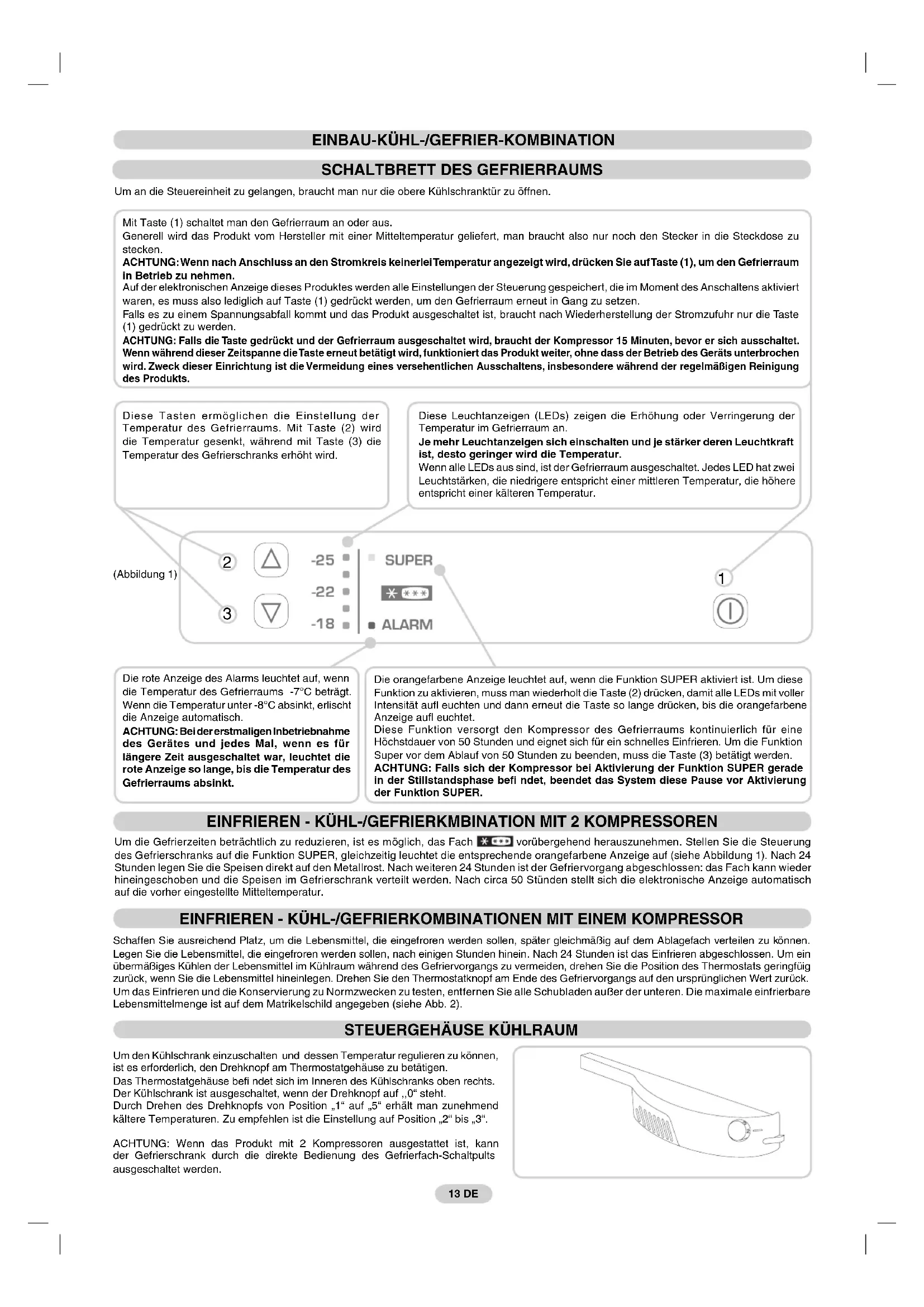

BEDIENUNGSANLEITUNG RBC 3181 A ROSIERES

Um an die Steuereinheit zu gelangen, braucht man nur die obere Kühlschranktür zu öffnen.

Mit Taste (1) schaltet man den Gefrierraum an oder aus.

Generell wird das Produkt vom Hersteller mit einer Mitteltemperatur eingestellt, man braucht also nur noch den Stecker in die Steckdose zu stecken.

ACHTUNG: Wenn nach Anschluss an den Stromkreis keinerlei Temperatur angezeigt wird, drücken Sie auf Taste (1), um den Gefrierraum in Betrieb zu nehmen.

Auf der elektronischen Anzeige dieses Produktes werden alle Einstellungen der Steuerung gespeichert, die im Moment des Anschaltens aktiviert waren, es muss also lediglich auf Taste (1) gedrückt werden, um den Gefrierraum erneut in Gang zu setzen.

Falls es zu einem Spannungsabfall kommt und das Produkt ausgeschaltet ist, braucht nach Wiederherstellung der Stromzufuhr nur die Taste (1) gedrückt zu werden.

ACHTUNG: Falls die Taste gedrückt und der Gefrierraum ausgeschaltet wird, braucht der Kompressor 15 Minuten, bevor er sich ausschaltet. Wenn während dieser Zeitspanne die Taste erneut betätigt wird, funktioniert das Produkt weiter, ohne dass der Betrieb des Geräts unterbrochen wird. Zweck dieser Einrichtung ist die Vermeidung eines versehentlichen Ausschaltens, insbesondere während der regelmäßigen Reinigung des Produkts.

Diese Tasten ermöglichen die Einstellung der Temperatur des Gefrierraums. Mit Taste (2) wird die Temperatur gesenkt, während mit Taste (3) die Temperatur des Gefrierschranks erhöht wird.

Diese Leuchtanzeigen (LEDs) zeigen die Erhöhung oder Verringerung der Temperatur im Gefrierraum an.

Je mehr Leuchtanzeigen sich einschalten und je stärker deren Leuchtkraft ist, desto geringer wird die Temperatur.

Wenn alle LEDs aus sind, ist der Gefrierraum ausgeschaltet. Jedes LED hat zwei Leuchtstärken, die niedrigere entspricht einer mittleren Temperatur, die höhere entspricht einer kälteren Temperatur.

(Abbildung 1)

2

-25

-22

-18

SUPER

ALARM

1

Die rote Anzeige des Alarms leuchtet auf, wenn die Temperatur des Gefrierraums -7 °C beträgt. Wenn die Temperatur unter -8 °C absinkt, erlischt die Anzeige automatisch.

ACHTUNG: Bei der erstmaligen Inbetriebnahme des Gerätes und jedes Mal, wenn es für längere Zeit ausgeschaltet war, leuchtet die rote Anzeige so lange, bis die Temperatur des Gefrierraums absinkt.

Die orangefarbene Anzeige leuchtet auf, wenn die Funktion SUPER aktiviert ist. Um diese Funktion zu aktivieren, muss man wiederholt die Taste (2) drücken, damit alle LEDs mit voller Intensität aufleuchten und dann erneut die Taste so lange drücken, bis die orangefarbene Anzeige aufleuchtet.

Diese Funktion versorgt den Kompressor des Gefrierraums kontinuierlich für eine Höchstdauer von 50 Stunden und eignet sich für ein schnelles Einfrieren. Um die Funktion SUPER vor dem Ablauf von 50 Stunden zu beenden, muss die Taste (3) betätigt werden.

ACHTUNG: Falls sich der Kompressor bei Aktivierung der Funktion SUPER gerade in der Stillstandphase befindet, beendet das System diese Pause vor Aktivierung der Funktion SUPER.

EINFRIEREN - KÜHL-/GEFRIERKOMBINATION MIT 2 KOMPRESSOREN

Um die Gefrierzeiten beträchtlich zu reduzieren, ist es möglich, das Fach vorübergehend herauszunehmen. Stellen Sie die Steuerung des Gefrierschranks auf die Funktion SUPER, gleichzeitig leuchtet die entsprechende orangefarbene Anzeige auf (siehe Abbildung 1). Nach 24 Stunden legen Sie die Speisen direkt auf den Metallrost. Nach weiteren 24 Stunden ist der Gefriervorgang abgeschlossen: das Fach kann wieder hineingeschoben und die Speisen im Gefrierschrank verteilt werden. Nach circa 50 Stunden stellt sich die elektronische Anzeige automatisch auf die vorher eingestellte Mitteltemperatur.

EINFRIEREN - KÜHL-/GEFRIERKOMBINATIONEN MIT EINEM KOMPRESSOR

Schaffen Sie ausreichend Platz, um die Lebensmittel, die eingefroren werden sollen, später gleichmäßig auf dem Ablagefach verteilen zu können. Legen Sie die Lebensmittel, die eingefroren werden sollen, nach einigen Stunden hinein. Nach 24 Stunden ist das Einfrieren abgeschlossen. Um ein übermäßiges Kühlen der Lebensmittel im Kühlraum während des Gefriervorgangs zu vermeiden, drehen Sie die Position des Thermostats geringfügig zurück, wenn Sie die Lebensmittel hineinlegen. Drehen Sie den Thermostatknopf am Ende des Gefriervorgangs auf den ursprünglichen Wert zurück. Um das Einfrieren und die Konservierung zu Normzwecken zu testen, entfernen Sie alle Schubladen außer der unteren. Die maximale einfrierbare Lebensmittelmenge ist auf dem Typenschild angegeben (siehe Abb. 2).

STEUERGEHÄUSE KÜHLRAUM

Um den Kühlschrank einzuschalten und dessen Temperatur regulieren zu können, ist es erforderlich, den Drehknopf am Thermostatgehäuse zu betätigen.

Das Thermostatgehäuse befindet sich im Inneren des Kühlschranks oben rechts. Der Kühlschrank ist ausgeschaltet, wenn der Drehknopf auf „0" steht.

Durch Drehen des Drehknopfs von Position „1" auf „5" erhält man zunehmend kältere Temperaturen. Zu empfehlen ist die Einstellung auf Position „2" bis „3".

ACHTUNG: Wenn das Produkt mit 2 Kompressoren ausgestattet ist, kann der Gefrierschrank durch die direkte Bedienung des Gefrierfach-Schalters ausgeschaltet werden.

DAS ABTAUEN

Das Abtauen der Kühlzelle erfolgt automatisch während der Pause des Kompressors.

Das Vorhandensein einer leichten Reifschicht oder von Wassertropfen während des Betriebs ist als normal anzusehen.

Es ist wichtig, die Abflussöffnung immer sauber zu halten und darauf zu achten, dass die Speisen keine Wand des Kühlraums berühren.

Wenn die Reifschicht dicker als 3 mm ist, sollte der Kühlraum abgetaut werden.

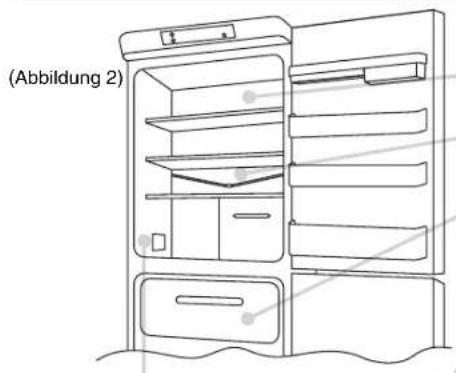

Achtung: Hier befindet sich das Typenschild, auf dem alle Daten verzeichnet sind, die im Falle eines Defekts dem Kundendienst mitgeteilt werden müssen.

Wichtig: Bei sehr hoher Umgebungstemperatur kann es vorkommen, dass das Gerät ununterbrochen arbeitet, was zu einer anomalen Reifbildung an der Rückwand des Kühlraums führt. In diesem Fall muss der Drehknopf auf niedrigere Werte gestellt werden (1-2).

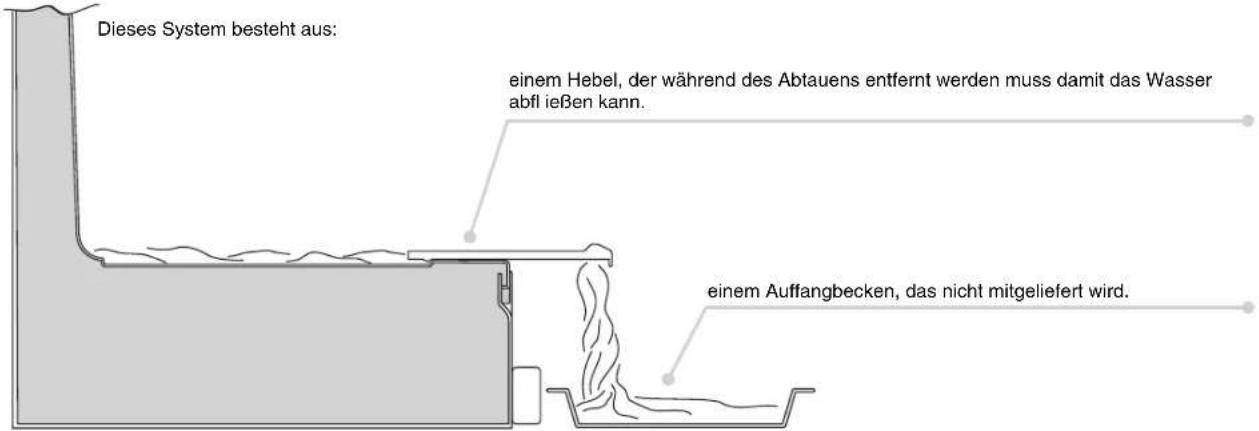

DER WASSERABFLUSS

Der Gefrierschrank ist mit einem Tauwasser-Ableitungssystem ausgestattet.

WECHSEL DES TÜRANSCHLAGS

Entfernen Sie den Stift und die zugehörige Buchse von der oberen Querleiste.

Nehmen Sie die obere Tür ab.

Montieren Sie das zentrale Scharnier und die zugehörigen Scheiben ab.

Nehmen Sie die untere Tür ab.

Nehmen Sie den Stift von dem unteren rechten Scharnier ab und bringen Sie ihn am unteren Scharnier links an.

Montieren Sie die Winkelabdeckung, die durch Einrasten auf dem Winkel befestigt ist, an der anderen Seite des Schrankes.

Bringen Sie die Scharniere und Türen wieder an, beginnen Sie dabei unten: 1-2-3.

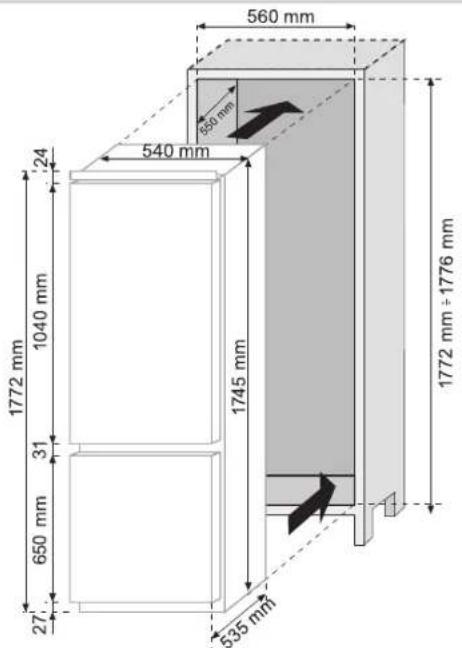

ABMESSUNGEN DES PRODUKTS UND DES EINBAUSCHRANKS

INSTALLATION DES GERÄTES IN DEN EINBAUSCHRANK

Befestigen Sie die beiliegende Dichtung an der Seite des Gerätes, welche der Scharnierseite gegenüber liegt.

1

Schieben Sie das Gerät so in den Schrank, dass es an der Seite ohne Scharniere anliegt.

2

Achten Sie darauf, dass der obere Winkel des Gerätes perfekt am Schrank anliegt.

3

Befestigen Sie mit Hilfe der beiliegenden Schrauben den oberen Teil des Gerätes am Schrank.

4

Befestigen Sie mit Hilfe der beiliegenden Schrauben den unteren Teil des Gerätes.

5

Setzen Sie den Belüftungsrost ein, er muss bereits einrasten.

6

Lockern Sie die Befestigungsschrauben des zentralen rechten Scharniers.

7

Positionieren Sie den Winkel nahe am Schrank.

8

Schrauben Sie den Winkel mit Hilfe der beiliegenden Schrauben am Schrank an.

9

Schrauben Sie die Befestigungsschrauben des rechten zentralen Scharniers fest.

10

Führen Sie dieselben Arbeitsgänge mit dem zentralen linken Winkel aus.

11

VERBINDUNG DER TÜREN DES SCHRANKS MIT DEN TÜREN DES GERÄTES

Das Gerät ist mit Vorrichtungen versehen, mit deren Hilfe die Türen des Gerätes mit den Türen des Schranks verbunden werden können (Schleppscharniere).

Befestigen Sie den Schlitten im Inneren der Tür des Schranks in der gewünschten Höhe, circa 20 mm vom Außenrand der Tür entfernt.

Öffnen Sie die Türen des Einbauschranks und des Kühlschranks. Positionieren Sie das Gegenstück des Schlittens im Schlitten und nehmen Sie die Tür des Gerätes daran an.

Markieren Sie die Befestigungspunkte für die Schrauben und bohren Sie mit einem 2,5er Bohrer ein Loch.

Verbinden Sie die Tür des Gerätes mit der Tür des Schranks an den Ösen des Gegenstücks des Schlittens.

VORSICHTSMASSNAHMEN FÜR EINE KORREKTE BETRIEBSWEISE

Nachdem das Gerät im Schrank befestigt wurde, stellen Sie den hinteren Teil des Schranks an die Wand, damit der Zugang zum Kompressorraum versperrt ist.

Zur Sicherung einer korrekten Betriebsweise des Produktes ist die Gewährleistung einer entsprechenden Luftzirkulation unerlässlich, damit der an der Hinterseite des Gerätes befindliche Kondensator abkühlen kann.

Daher muss der Einbauschrank mit einem hinteren Abzug, dessen Öffnung nach oben nicht verstopft sein darf, und mit einer vorderen Spalte, die von einem Belüftungsrost bedeckt wird, versehen sein.

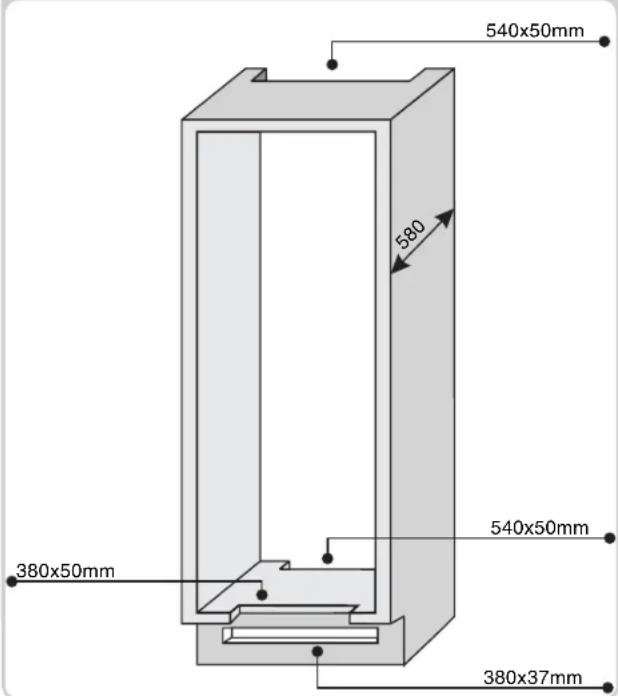

Abmessungen der Schrankausschnitte.

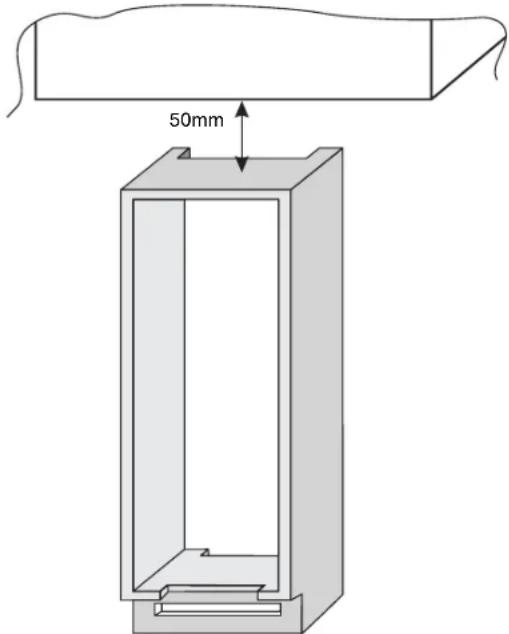

Erforderlicher Abstand, der zwischen Schrank und Decke eingehalten werden muss.

EINBAU-KOMBINATIONSKÜHLSCHRANK

BEDIENFELD DES GEFRIERFACHS DES ZWEI-KOMPRESSOR-KÜHLSCHRANKS
