RBLP 220 NF - Kühlschrank ROSIERES - Kostenlose Bedienungsanleitung

Produkttyp	Kühl-Gefrierkombination
Marke	Rosieres
Modell	RBLP 220 NF
Kategorie	Kühlschrank
Klimaklasse	SN (10-32°C), N (16-32°C), ST (16-38°C), T (16-43°C)
Kältemittel	R600a (Isobutan)
Isoliergas	Cyclopentan
Abtauen des Kühlraums	Automatisch
Abtauen des Gefrierraums	Manuell (empfohlen, wenn die Eisschicht 3 mm überschreitet)
Innenbeleuchtung	LED (Austausch durch Kundendienst)
Temperatureinstellung	Mechanischer Thermostatknopf (Positionen 0-5)
Anzeige der kältesten Zone	OK-Kontrollleuchte im Kühlraum
Türanschlag wechselbar	Ja (Eingriff eines qualifizierten Technikers empfohlen)
Stromversorgung	220-240 V, Steckdose mit Erdung
Garantie	2 Jahre (EU), je nach Land variabel
Verfügbarkeit von Ersatzteilen	Thermostate, Sensoren, Platinen, LED: 7 Jahre; Griffe, Scharniere, Ablagen, Behälter: 7 Jahre; Türdichtungen: 10 Jahre
Sicherheit	Brennbares Kältemittel; kein Verlängerungskabel verwenden; Kühlkreislauf nicht beschädigen
Reinigung	Weiches Tuch, lauwarmes Wasser und Neutralseife oder Natron
Energiespartipps	Von Wärmequellen fern installieren, häufiges Öffnen vermeiden, regelmäßig abtauen
Einbauart	Einbaufähig (Säule)

Häufig gestellte Fragen - RBLP 220 NF ROSIERES

Wie stelle ich die Temperatur meines Rosieres RBLP 220 NF Kühlschranks ein?

Drehen Sie den Thermostatknopf im Kühlraum. Die Position 1-2 wird für den Sommer (25-35°C) empfohlen, 3-4 für Frühjahr/Herbst (15-25°C) und 5 für den Winter (5-15°C). Zum Ausschalten auf 0 drehen.

Wie taue ich den Kühlschrank ab?

Der Kühlraum taut automatisch ab. Das Wasser fließt durch eine Öffnung hinten ab. Für den Gefrierraum: Wenn die Eisschicht 3 mm überschreitet, ziehen Sie den Netzstecker, entnehmen Sie die Lebensmittel und lassen Sie die Tür offen. Verwenden Sie niemals scharfe Gegenstände oder Wärmequellen.

Was tun, wenn der Kühlschrank nicht ausreichend kühlt?

Überprüfen Sie, ob die Türen richtig geschlossen sind und die Dichtungen intakt sind. Stellen Sie sicher, dass der Thermostat nicht auf 0 steht. Vermeiden Sie häufiges Öffnen und überladen Sie das Gerät nicht. Prüfen Sie auch, ob die Umgebungstemperatur innerhalb der auf dem Typenschild angegebenen Klimaklasse liegt.

Wie kann ich den Türanschlag wechseln?

Der Wechsel sollte von einem qualifizierten Techniker durchgeführt werden, um Schäden am Gerät zu vermeiden. Entfernen Sie die oberen und unteren Scharniere, versetzen Sie die Kunststoffstopfen und montieren Sie dann von unten nach oben, wobei ein Abstand von 3-5 mm zwischen Tür und Möbel eingehalten werden muss.

Wie reinige ich das Innere und Äußere des Kühlschranks?

Ziehen Sie den Netzstecker. Verwenden Sie ein weiches, mit lauwarmem Wasser und Natron oder Neutralseife getränktes Tuch. Verwenden Sie niemals Lösungsmittel, Ammoniak, Bleichmittel oder Scheuermittel. Entfernen Sie die Ablagen und reinigen Sie sie separat. Das Rückgitter kann mit einem Staubsauger entstaubt werden.

Welche Sicherheitsvorkehrungen sind zu beachten?

Das Kältemittel R600a ist brennbar. Beschädigen Sie keine Leitungen. Bei einem Leck lüften Sie den Raum und verwenden Sie keine offene Flamme. Schließen Sie das Gerät nicht mit einem Verlängerungskabel an. Lagern Sie keine brennbaren Substanzen (Sprays, Alkohol) in der Nähe. Kinder unter 8 Jahren sollten das Gerät nicht ohne Aufsicht reinigen.

Wie kann ich mit diesem Kühlschrank Energie sparen?

Installieren Sie das Gerät fern von Wärmequellen und direkter Sonneneinstrahlung. Geben Sie keine warmen Lebensmittel hinein. Lassen Sie die Türen nicht lange offen. Tauen Sie regelmäßig ab. Entstauben Sie die Rückseite. Stellen Sie den Thermostat auf eine moderate Temperatur (z.B. 3-4).

Was tun bei längerer Abwesenheit?

Leeren und reinigen Sie das Gerät. Schalten Sie die Stromversorgung aus (drehen Sie den Thermostat auf 0 und ziehen Sie den Netzstecker). Lassen Sie die Türen einen Spalt offen, um Schimmelbildung zu vermeiden.

Wie erkenne ich, ob die Temperatur richtig ist?

Einige Modelle haben eine OK-Kontrollleuchte in der kältesten Zone. Wenn das Wort OK erscheint, ist die Temperatur in Ordnung. Andernfalls drehen Sie den Thermostat auf eine kältere Stufe und warten Sie 10 Stunden, bevor Sie erneut prüfen.

Wo finde ich die Seriennummer und das Modell?

Das Typenschild befindet sich im Kühlraum. Es zeigt Modell, Seriennummer, Klimaklasse und elektrische Daten. Notieren Sie diese Informationen, bevor Sie den Kundendienst kontaktieren.

BEDIENUNGSANLEITUNG RBLP 220 NF ROSIERES

Wir beglückwünschen Sie zum Kauf dieses Kühlschranks, der unter Anwendung hochmoderner Technologien hergestellt wurde. Dadurch wird eine unkomplizierte Verwendung im Einklang mit der Umwelt gewährleistet.

Wir empfehlen Ihnen, diese Schnellanleitung und die technischen Daten aufmerksam durchzulesen, damit Sie mit Ihrem neuen Kühlschrank vertraut werden.

PORTUGIESISCH

S. 51 -- 60

WARTUNG UND REINIGUNG 46--46

ENERGIE SPAREN 46--46

GERÄUSCHE REDUZIEREN 46--46

TÜRANSCHLAGWECHSEL 46--47

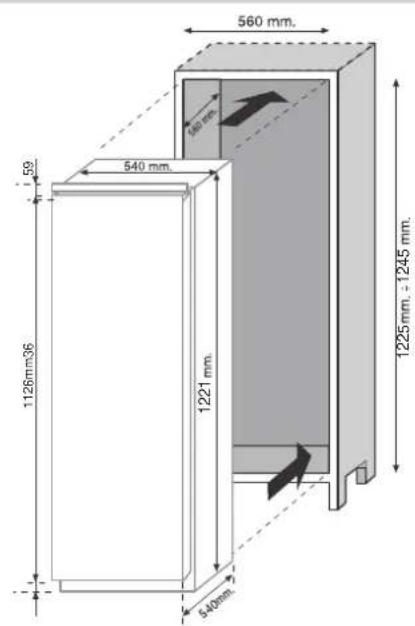

ABMESSUNGEN 47--48

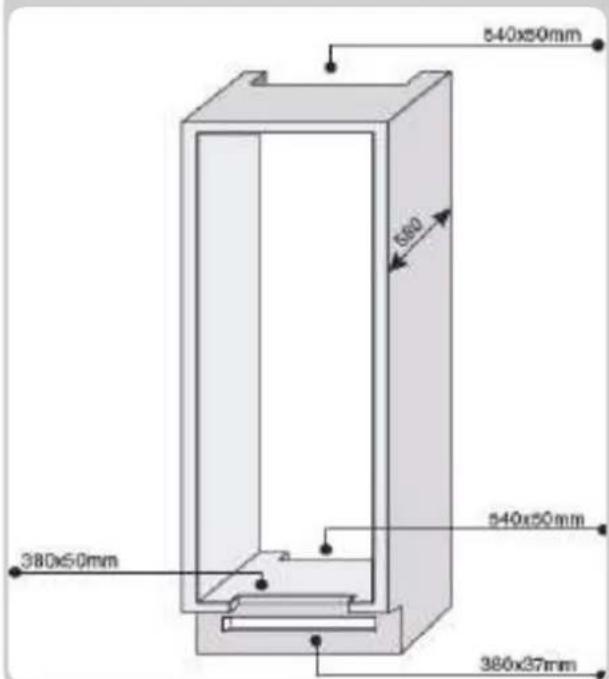

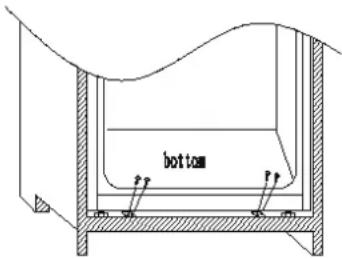

INSTALLATION DES GERÄTS IM KORPUS 48--48

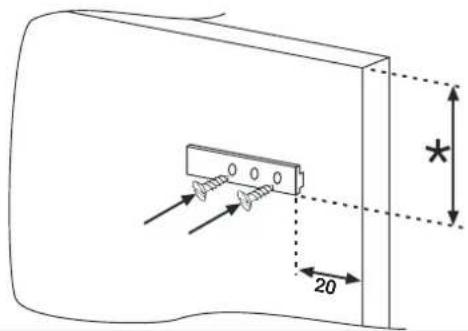

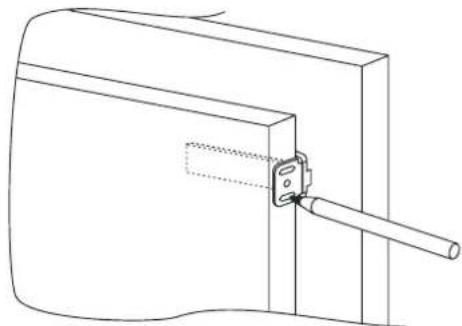

BEFESTIGUNG DER KÜHLSCHRANKTÜREN AN DEN

KORPUSFRONTEN 49--49

HINWEISE FÜR DEN KORREKTEN BETRIEB 49--49

AUSSERBETRIEBNAHME DES GERÄTS 49--49

FEHLERBEHEBUNG 50-50

Vielen Dank für den Kauf dieses Produkts.

• Personalküchen in Geschäften, Büros und anderen Arbeitsumgebungen
• in landwirtschaftlichen Betrieben, für die Nutzung durch Gäste von Hotels, Motels und ähnlichen Unterkünften
• Bed & Breakfast (B&B)
• Catering-Dienste und ähnliche Zwecke im Einzelhandel. Das Gerät darf ausschließlich zur Konservierung von Lebensmitteln verwendet werden. Jede andere Verwendung wird als gefährlich erachtet und der Hersteller weist im Fall der Nichtbeachtung jede Haftung zurück. Bitte lesen Sie auch die Garantiebestimmungen.

SICHERHEITSINFORMATIONEN

Der Kühlschrank enthält ein Kühlgas (R600a: Isobutan) und ein Treibmittel (Cyclopentan) zur Isolierung, die sehr umweltfreundlich, aber entflammbar sind.

Bitte halten Sie die folgenden Regeln ein, um Gefahren vorzubeugen:

Vor jedem Eingriff am Gerät den Netzstecker ziehen. - Das Kühlsystem, das an der Rückseite des Geräts liegt, enthält ein Kältemittel. Achten Sie daher darauf, die Leitungen nicht zu beschädigen. - Wenn Sie am Kühlsystem ein Leck feststellen, nicht die Netzsteckdose berühren und unbedingt offene Flammen vermeiden.

Das Fenster öffnen und den Raum gut lüften. Wenden Sie sich an den Kundendienst, um das Gerät reparieren zu lassen.

• Wenn sich an den Innenwänden eine Eisschicht bildet, diese nicht mit einem Messer oder sonstigen scharfen Gegenständen abkratzen. Scharfe Gegenstände können den Kühlkreislauf beschädigen, das austretende Kältemittel kann sich entzünden und reizt die Augen.
• Das Gerät nicht in Umgebungen mit feuchter, öliger oder staubiger Atmosphäre installieren sowie vor direkter Sonneneinstrahlung und Wasser schützen.
• Das Gerät nicht in der Höhe von Hitzequellen oder entflammbaren Materialien installieren.
• Zum Anschluss keine Veränderungskabel und Adapter verwenden.
• Das Netzkabel nicht stark spannen oder biegen und den Netzstecker nicht mit nassen Händen berühren.
• Den Netzstecker und/oder das Netzkabel nicht beschädigen - Stromschlag- und Brandgefahr!
• Den Netzstecker sauber halten. Starke Staubablagerungen erhöhen die Brandgefahr.
• Keine mechanischen oder sonstigen Hilfsmittel verwenden, um den Abtauvorgang zu beschleunigen.
• Auf keinen Fall offene Flammen oder elektrische Geräte wie Heizelemente oder Dampfstrahlreiniger sowie keine Kerzen, Öllampen oder Ähnliches verwenden, um den Abtauvorgang zu beschleunigen.
• In der Höhe des Kühlschranks keine brennbaren Sprays wie z.B. Farbspraydosen aufbewahren - Explosions- und Brandgefahr!
• Im Inneren des Kühlschranks keine elektrischen Geräte benutzen, es sei denn, sie sind vom Hersteller ausdrücklich zugelassen.
• Keine brennbaren und hoch flüchtigen Substanzen wie Äther, Benzin, Flüssiggas, Propan,

Sprühdosen, Klebstoffe, reinen Alkohol usw. im Kühlschrank aufbewahren - Explosionsgefahr!

• Keine Medikamente oder Materialien für wissenschaftliche Forschungen aufbewahren. Material, dessen Aufbewahrung eine strenge Temperaturkontrolle erfordert, kann verderben oder unkontrollierte Reaktionen auslösen, die möglicherweise gefährlich sind.

Die Lüftungsgitter am Gehäuse des Geräts und innerhalb der Einbauöffnung frei halten.

• Keine Gegenstände oder mit Wasser gefüllten Behälter auf das Gerät stellen.
• Nicht versuchen, den Kühlschrank selbst zu reparieren. Technische Eingriffe dürfen ausschließlich von qualifiziertem Servicepersonal ausgeführt werden.
• Die Benutzung des Geräts durch Kinder ab 8 Jahren und Personen mit eingeschränkten körperlichen, sensorischen und geistigen Fähigkeiten oder mangelnden Kenntnissen bzw. Erfahrungen ist zulässig, sofern sie beaufsichtigt werden oder in die sichere Benutzung des Geräts eingewiesen wurden und die damit verbundenen Gefahren verstanden haben.

Kinder dürfen mit dem Gerät nicht spielen. Die Reinigung und Pflege des Geräts durch Kinder ist nur unter Aufsicht zulässig.

Das Stellrad gegen den Uhrzeigersinn bis zum Anschlag drehen. Das Klick-Geräusch zeigt an, dass das Gerät ausgeschaltet ist.

Das Gerät muss so installiert werden, dass das Netzkabel und die Netzsteckdose leicht zu erreichen sind.

Die Netzsteckdose muss mit dem Gerätestecker kompatibel sein. Andernfalls den Netzstecker von einem zugelassenen Techniker austauschen lassen. Keine Verlängerungskabel und/oder Mehrfachstecker verwenden.

KOMPONENTEN im Innenraum und eingefrorene Lebensmittel nicht mit nassen Händen berühren - Gefahr von Kälteverbrennungen!

Entsorgung des Altgeräts

Bitte stellen Sie sicher, dass das Produkt nach seiner Außerbetriebnahme ordnungsgemäß entsorgt wird. Damit tragen Sie dazu bei, gesundheits- und umweltschädigende Auswirkungen zu verhindern, die eine nicht korrekte Entsorgung am Ende der Nutzungsdauer zur Folge haben können. Außerdem können bei korrekter Entsorgung wertvolle Rohstoffe recycelt werden!

Dieses Elektrohaushaltsgerät ist entsprechend der EU-Richtlinie 2002/96/CE über Elektro- und Elektronik-Altgeräte (WEEE) gekennzeichnet.

Das Symbol auf dem Produkt bedeutet, dass dieses Gerät nicht im normalen Hausmüll entsorgt werden darf, sondern den jeweiligen kommunalen Rücknahmesystemen für Elektro- und Elektronik-Altgeräte übergeben werden muss.

Die Entsorgung muss im Einklang mit den geltenden Umweltrichtlinien für die Abfallentsorgung erfolgen.

Für nähere Informationen über Entsorgung und Recycling dieses Produktes wenden Sie sich bitte an Ihre kommunalen Einrichtungen (Umweltamt) oder an die Abfallentsorgungsgesellschaft Ihrer Stadt bzw. an Ihren Händler.

Trennen und Entsorgen des Netzkabels und Netzsteckers. Um eine ordnungsgemäße Entsorgung zu gewährleisten, dürfen die Leitungen des Geräts nicht beschädigt werden, da sie das Kühlgas enthalten.

Für die Entsorgung der Verpackung halten Sie sich bitte an die jeweils geltenden Lokalvorschriften.

Elektro- und Elektronik-Altgeräte enthalten umweltschädigende Substanzen, aber auch Grundkomponenten, die wiederverwendet werden können. Daher ist es wichtig, Elektro- und Elektronik-Altgeräte spezifisch zu entsorgen, um alle schädlichen Substanzen zu entfernen und wiederverwendbare Teile zu recyceln.

Verbraucher leisten einen wichtigen Beitrag zur Gewährleistung, dass Elektro- und Elektronik-Altgeräte nicht zu einem Umweltproblem werden. Halten Sie sich daher bereits an die folgenden Grundregeln:

• Elektro- und Elektronik-Altgeräte dürfen nicht mit dem normalen Hausmüll entsorgt werden.
• Elektro- und Elektronik-Altgeräte müssen bei zugelassenen Sammelstellen abgegeben werden, die von der Stadtverwaltung oder anderen zuständigen Stellen verwaltet werden. In vielen Ländern wird für die Entsorgung großer Elektro- und Elektronik-Altgeräte ein Abholservice angeboten.
• Beim Kauf eines neuen Geräts wird das alte möglicherweise vom Händler zurückgenommen, der es kostenfrei entsorgt, sofern das neue Gerät von einem ähnlichen Typ ist und die gleiche Funktion erfüllt wie das Altgerät.

Konformität

Die Komponenten dieses Geräts, die dazu bestimmt sind, mit Lebensmitteln in Berührung zu kommen, sind mit den Vorgaben der Verordnung (EG) Nr. 1935/2004 konform. Das Gerät ist mit den

EU-Richtlinien 2004/108/EG, 2006/95/EG und allen nachfolgenden Änderungen konform.

INSTALLATION

WARNUNG:

• Das Gerät nicht in einer Umgebung mit dampfhaltiger oder feuchter Atmosphäre installieren, da dies die Dämmung beeinträchtigt und zu Lecks führen kann.

Außerdem kann sich an der Außenfläche des Geräts Kondenswasser ablagern.

• Das Gerät nicht im Freien, in der Nähe von Hitzequellen aufstellen und keiner direkten Sonneneinstrahlung aussetzen.

Innerhalb der folgenden Umgebungstemperaturbereiche

ist ein korrekter Betrieb des Geräts gewährleistet:

+10 bis +32 °C bei Klimaklasse SN, +16 bis +32 °C bei Klimaklasse N, +16 bis +38 °C bei Klimaklasse ST, +16 bis +43 °C bei Klimaklasse (siehe Typenschild des Produkts). - Keine mit Wasser gefüllten Behälter auf das Gerät stellen. - Nach der endgültigen Installation mindestens 3 Stunden warten, bevor das Gerät in Betrieb genommen wird.

Elektrischer Anschluss

Nach der Lieferung das Gerät vertikal aufstellen und mindestens 2 - 3 Stunden warten, bevor es an das Spannungsnetz angeschlossen wird. Bevor der Netzstecker an die Netzsteckdose angeschlossen wird, ist Folgendes sicherzustellen:

• Die Netzsteckdose muss nach den geltenden gesetzlichen Vorschriften geerdet sein. Die Netzsteckdose muss für die auf dem Typenschild angegebene Höchstspannung des Geräts geeignet sein.
• Die Netzspannung muss in dem auf dem Typenschild des Kühlschranks angegebenen Bereich liegen.
• Das Netzkabel darf nicht geknickt oder gequetscht werden.
• Das Netzkabel ist regelmäßig zu kontrollieren und darf nur von zugelassenem Servicepersonal ausgewechselt werden.
• Der Hersteller weist jede Haftung zurück, wenn die genannten Sicherheitsregeln nicht beachtet werden.

Vor der Inbetriebnahme

Die im Inneren des Kühlschranks befindliche Verpackung entfernen und den Innenraum mit Wasser und Natron oder einem neutralen Reinigungsmittel reinigen.

Nach der Installation den Kühlschrank nicht sofort befüllen, sondern 2 bis 3 Stunden warten, damit die Kühl- und Gefrierfächer ihre normale Betriebstemperatur erreichen.

Nach einer Trennung der Spannungsversorgung mindestens 5 Minuten warten, bevor die Kühl/Gefrierkombination neu gestartet wird.

Anschließend ist das Gerät betriebsbereit.

BETRIEB

Ein- und Ausschalten (Modelle ohne Display)

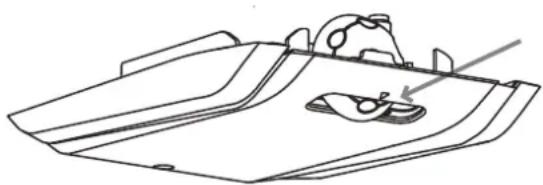

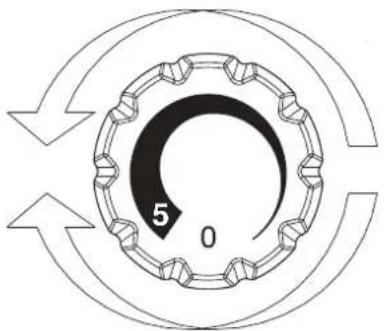

• Der Thermostat befindet sich im Inneren des Kühlraums (Abb. 1). Den Stellring des Thermostats über die Position "0" hinaus drehen. Beim Öffnen der Kühlschranktür schaltet sich die Innenbeleuchtung ein. Wird der Stellring auf "0" gestellt, schaltet sich das Gerät aus.

Temperatureinstellung (Modelle ohne Display)

Die Temperatureinstellung beider Fächer erfolgt durch Drehen des Stellrings (Abb. 2).

Die gewünschte Position einstellen:

• Um für das Kühl- und Gefrierfach eine geringere Temperatur

einzustellen, den Stellring in Richtung der 5 drehen.

• Um für das Kühl- und Gefrierfach eine höhere Temperatur einzustellen, den Stellring in Richtung der 0 drehen.

Stellung	Temperaturbedingung
1-2 Sommer oder Raumtemperatur	zwischen 25-35°C
3-4 Frühling, Herbst oder	Ruumtemperatur zwischen 15-25°C
5 Winter oder Raumtemperatur	zwischen 5-15°C

KONSERVIERUNG

• Damit Aroma, Gehalt und Frische der Speisen bestmöglich erhalten bleiben, sollten sie wie in Abbildung 6 ersichtlich im Kühlraum untergebracht werden. Die Speisen sollten in Alu- oder Kunststofffolie oder in entsprechenden Behältern mit Deckel verpackt sein, um Kreuzkontaminationen zu vermeiden.

Kühlraum

Obst und Gemüse

• Um bei Obst und Gemüse die Abgabe von Feuchtigkeit zu reduzieren, diese Produkte in Kunststoffbehältern, Frischhaltefolie oder Plastiktüten im Obst- und Gemüsefach verwahren. Auf diese Weise bleiben sie länger haltbar.

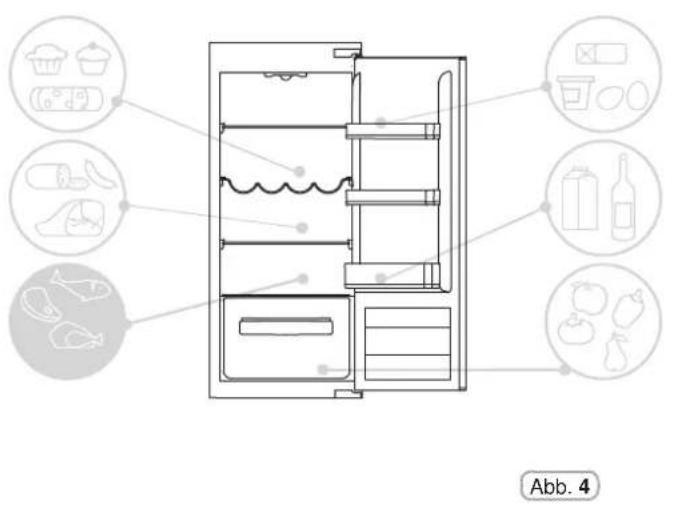

KÜHLRAUM

Temperaturanzeige im kältesten Bereich

(nicht bei allen Modellen vorhanden)

Bei einigen Modellen ist der kälteste Bereich des Kühlraums mit einer Temperaturanzeige ausgestattet, anhand der Sie die

Durchschnittstemperatur überwachen können.

Dieses Symbol zeigt den kältesten Bereich des Kühlraums an (Abb. 5).

Abb. 5

Die Temperaturanzeige prüfen, die Anzeige OK muss deutlich erkennbar sein (Abb. 6). Ist die Anzeige nicht sichtbar, bedeutet dies, dass die Temperatur zu hoch ist:

In diesem Fall die Kühlleistung erhöhen und ca. 10 Stunden warten. Die Anzeige erneut prüfen und bei Bedarf die Temperatur erneut einstellen.

Abb. 6

HINWEIS:

Wenn der Kühlschrank zu voll ist oder die Tür häufig geöffnet wird, ist es normal, dass die Anzeige nicht OK anzeigt. Bitte warten Sie mindestens 10 Stunden, bevor Sie den Stellring auf eine höhere Kühlleistung stellen.

Gefrierfach

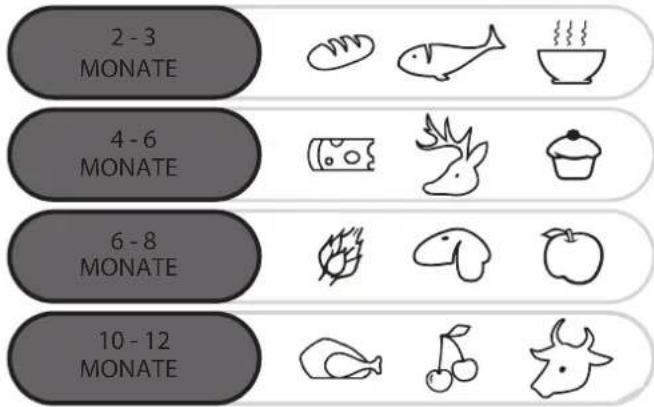

Die nachstehende Tabelle veranschaulicht, wie lange verschiedene Produkte im Gefrierfach aufbewahrt werden können (***)

Das Einfrieren von Lebensmitteln ist nur im Gefrierfach möglich.

Praktische Hinweise

Die Lebensmittel gleichmäßig auf den Ablagen verteilen, damit eine angemessene Belüftung gewährleistet wird.

• Vermeiden Sie die Berührung der Speisen mit der Rückwand des Kühraums.
• Stellen Sie keine warmen Speisen in den Kühlschrank, da dies die Haltbarkeit der anderen Lebensmittel beeinträchtigen könnte und den Stromverbrauch erhöht.
• Überflüssige Verpackungen von Produkten entfernen, bevor sie im Kühlschrank verwahrt werden. Geschirr und Behälter nicht unverschlossen in den Kühlschrank stellen.
• Keine Lebensmittel vor das Kaltluftgebläse stellen. Die Glasablage über dem Gemüsefach nicht komplett bedecken, um eine korrekte Belüftung zu gewährleisten.
• Keine Flaschen in das Gefrierfach legen, da sie platzen können, wenn sie gefrieren.
• Bei längerem Stromausfall die Tür geschlossen halten, damit die Lebensmittel so lange wie möglich kühl gehalten werden.
• Die Installation des Geräts in einer zu warmen oder zu feuchten Umgebung, häufiges Öffnen der Tür und das Verwahren großer Mengen von Gemüse kann zur Bildung von Kondenswasser führen und beeinträchtigt die Kühlleistung des Geräts.
• Das häufige und zu lange Öffnen der Türen führt zu einem höheren Stromverbrauch.

Abb.7

ABTAUEN

Abtauen des Kühlraums

Während des Normalbetriebs wird der Kühlraum automatisch abgetaut.

Die Wassertropfen und der Reif an der Rückwand (je nach Funktionsweise) müssen nicht entfernt werden.

Das Wasser wird durch die Abflussöffnung an der Rückwand abgeleitet und wird durch die Wärme des Kompressors verdampft.

• Den Abfluss (Abb. 8) im Kühlraum frei halten, damit sich kein Wasser ansammelt.

Der Kühlraum taut automatisch ab.

(Abb. 8).

Etwas Reif oder einige Wassertropfen an der Rückwand des Kühlraums sind normal.

Stellen Sie sicher, dass der Wasserabfluss immer sauber ist und dass die Lebensmittel nicht die Innenwände berühren.

HINWEIS: Hier befindet sich das Typenschild mit allen Daten, die Sie im Fall eines Defekts dem Kundenservice mitteilen müssen.

Wichtig: Wenn die Umgebungstemperatur hoch ist, arbeitet das Gerät im Dauerbetrieb. Dies kann zu einer stärkeren Reifbildung an den Innenwänden des Kühlraums führen. In diesem Fall die Kühlleistung etwas verringern (Stellring auf Position 1 oder 2).

Die energiesparendste Konfiguration erfordert den Einsatz von Schubladen, Lebensmittelboxen und Regalböden im Produkt, siehe die obigen Bilder.

Abb. 8

WARTUNG UND REINIGUNG

Beleuchtung

LED-Beleuchtung

Das Gerät ist mit LED-Beleuchtung ausgestattet. Für den Ersatz wenden Sie sich bitte an den technischen Kundendienst.

LED-Lampen haben im Vergleich zu herkömmlichen Leuchtmitteln eine längere Lebensdauer und sind umweltfreundlicher.

Reinigung

HINWEIS:

• Vor jedem Eingriff den Netzstecker aus der Netzsteckdose ziehen, um die Stromschlaggefahr auszuschließen.
• Niemals Wasser direkt auf die Außen- oder Innenflächen des Kühlschranks geben. Dies verursacht Oxidation und beschädigt die elektrische Isolation.

WICHTIG:

Um zu verhindern, dass sich an den Innenseiten und Kunststoffteilen Risse bilden, beachten Sie bitte folgende Hinweise:

Ölrückstände von Lebensmitteln von den Kunststoffteilen stets abwischen. Zum Reinigen aller Teile der Innen- und Außenflächen sowie der Dichtungen ein Tuch mit warmem Wasser und Natron oder einem neutralen Reinigungsmittel verwenden. Keine Lösungsmittel, Ammoniak, Bleichmittel oder Scheuermittel verwenden. Zubehörteile wie z. B. die Ablagen und Einsätze aus dem Kühlraum und der Kühlschranktür herausnehmen und in heißem Seifenwasser reinigen. Abtropfen lassen und abtrocknen. Die Rückseite des Geräts zieht Staub an. Dieser kann mit einem Staubsauger entfernt werden, nachdem das Gerät ausgeschaltet und der Netzstecker abgezogen wurde. Ohne Staub ist eine höhere Energieeffizienz gewährleistet. Die Gerätetüren können beidseitig montiert werden, um sie je nach Bedarf nach rechts oder links zu öffnen. Das Umkehren der Öffnungsrichtung darf nur von qualifiziertem Servicepersonal ausgeführt werden. Das Umkehren der Öffnungsrichtung ist von der Garantie ausgeschlossen.

ENERGIE SPAREN

Tipps zum Energiesparen:

• Das Gerät entfernt von Hitzequellen, vor Sonneneinstrahlung geschützt und in einem gut belüfteten Raum aufstellen.
• Keine warmen Speisen in den Kühlschrank stellen. Dies erhöht die Innentemperatur und der Kompressor arbeitet im Dauerbetrieb.
• Den Kühlschrank nicht übermäßig füllen, um eine korrekte Belüftung zu gewährleisten.
• Wenn sich eine Eisschicht bildet, das Gerät abtauen (siehe Abschnitt ABTAUEN), um die Kälteabgabe zu erreichen.
• Bei Stromausfall die Türen möglichst geschlossen halten. Die Türen so selten wie möglich öffnen und nicht zu lange offen halten.
• Den Thermostat nicht auf eine übermäßig geringe Temperatur einstellen.
• Staubablagerungen von der Geräterückseite entfernen (siehe Abschnitt REINIGUNG).

GERÄUSCHE REDUZIEREN

Während des Betriebs verursacht der Kühlschrank einige völlig normale Geräusche, zum Beispiel: - BRUMMEN: Der Kompressor ist in Funktion. - RUMPELN, RASCHELN und RAUSCHEN: Bewegung des Kältemittels in den Leitungen

• TICKEN und KLIKEN: der Kompressor stoppt. Einfache Maßnahmen, um Geräusche und Vibrationen zu reduzieren:
• Geräusche entstehen, wenn sich Behälter im Inneren berühren: Vermeiden Sie den Kontakt zwischen Dosen und Glasbehältern.
• Vibration von Fächern, Einsätzen und Ablagen: Prüfen, ob das Zubehör korrekt und fest eingesetzt ist.

HINWEIS:

Das Kältemittel generiert auch Geräusche, wenn der Kompressor ausgeschaltet ist. Dies ist normal und stellt keinen Defekt dar. Wenn Sie im Inneren des Geräts ein Klicken hören, ist dies ebenfalls normal. Das Geräusch wird durch die Expansion der verschiedenen Materialien verursacht.

TÜRANSCHLAGWECHSEL

HINWEIS:

WECHSEL DES TÜRANSCHLAGS

Die Deckplatte und das Scharnier mit einem Schraubendreher lösen und abnehmen.

Die obere Tür abnehmen.

Das untere Scharnier rechts und die Kunststoffkappen links abnehmen und diese an der anderen Seite anbringen.

Das Scharnier für die linke Seite und die entsprechende Abdeckung unter links anbringen.

Die Türen und Scharniere von unten nach oben (siehe 1-2 in der Abbildung) montieren.

Das Gerät in den Korpus stellen, sodass an der Seite der Scharniere 3 bis 5 mm Freiraum bleiben.

Die korrekte Ausrichtung der Gerätetür zur Korpusfront prüfen und die Oberseite des Geräts am Korpus festschrauben.

Den Geräteboden festschrauben. Die Dichtung des Geräts anbringen und bei Bedarf überstehende Teile abschneiden. Die Bodenelemente mit den Kunststoffabdeckungen befestigen.

BEFESTIGUNG DER KÜHLSCHRANKTÜREN AN DEN KORPUSFRONTEN

Das Gerät ist mit Befestigungselementen ausgestattet, mit denen die Türen an den Korpusfronten fixiert werden können (Schleppscharnier).

Die Schleppschiene an der Innenseite der Korpusfront in der benötigten Höhe und in einem Abstand von ca. 20 mm vom Außenrand der Tür anbringen.

Beide Türen (Gerät und Korpusfront) öffnen. Den Mitnehmer in die Schiene und dann an die Kühlschranktür anlegen.

Die Befestigungspunkte für die Schrauben markieren und mit einer Bohrspitze von 2,5 mm anbohren.

Die Gerätefront mit der Korpusfront verbinden und die Schlitze des Mitnehmers zur Ausrichtung verwenden.

HINWEISE FÜR DEN KORREKTEN BETRIEB

Nachdem das Gerät eingebaut wurde, die Rückseite des Korpus an die Wand schieben, damit der Kompressor geschützt ist.

Für den korrekten Betrieb des Geräts muss eine ausreichende Luftzirkulation gewährleistet sein, damit der Kompressor an der Geräterückseite abkühlen kann.

Aus diesem Grund muss der Einbaukorpus an der Rückseite mit einer Aussparung versehen sein, deren Öffnung nach oben nicht verschlossen sein darf, sowie im unteren Bereich mit einer weiteren Öffnung, die mit einem Lüftungsgitter bedeckt wird.

Maße der Schrankausschnitte

Erforderlicher Freiraum zwischen Gerät und Raumdecke.

UNTERBRECHUNG DES BETRIEBS

Wenn das Gerät für längere Zeit nicht benutzt wird:

1) Das Gerät ausschalten (siehe Abschnitt Betrieb). 2) Den Netzstecker aus der Steckdose ziehen oder die Sicherheitsvorrichtung entfernen. 3) Das Gerät reinigen. 4) Die Türen des Geräts offen halten.

FEHLERBEHEBUNG

URSACHE STÖRUNG BEHEBUNG

Die Kühlaumbeleuchung schaltet sich nicht ein.	·Keine Spannung.	·Netzkel nicht korrekt angeschlossen. ·Prüfen, ob das Gerät ausgeschalten ist (siehe Abschnitt Temperatureinstellung). ·Prüfen, ob Netzspannung vorhanden ist. ·Auf korrekte Funktion prüfen.
	·Türschalter blockiert.
Kühl- und Gefrierschrank kühlen nicht aussreichend.	·Türen nicht geschlossen. ·Türen werden zu oft geöffnet. ·Falsche Temperatureinstellung. ·Kühl- und Gefrierschrank zu voll. ·Umgebungstemperatur zu niedrig. ·Keine Spannung.	·Sicherstellen, dass die Tür schließt und die Dichtung korrekt abdichtet. ·Für eine Weile dasunnötgöffnen der Türen vermeiden. ·Die Temperatureinstellung prüfen und, sofern möglich, stärker kühlen (siehe Abschnitt Tempera-tureinstellung). ·Abwarten, bis sich die Temperatur im Kühl- oder Gefrierfach stabilisiert hat. ·Prüfen, ob die Umgebungstemperatur den Angaben auf dem Typenschild entspricht (siehe Abschnitt Installation). ·Netzkel nicht korrekt angeschlossen. ·Prüfen, ob das Gerät ausgeschalten ist (siehe Abschnitt Temperatureinstellung). ·Prüfen, ob Spannung vorhanden ist.
Die Lebensmittel im Kühlaum gefrierten.	·Falsche Temperatureinstellung. ·Lebensmittel berühren die Rückwand. ·Beim Einfristen größere Mengen frischer Lebensmittel sinkt die Temperatur im Kühlaum.	·Die Temperatureinstellung prüfen (siehe Abschnitt Temperatureinstellung) und, sofern möglich, die Kühleistung verringgem. ·Die Lebensmittel so positionieren, dass sie die Rückwand nicht berühren. ·Die zulässige Höchstmenge von Gefriergut nicht überschreiben (siehe Abschnitt Einfrieren).
Boden des Kühlaums ist Nass oder es sind Tropfen darauf.	Abflussleitung verstopft.	·Die Abflusstleitung mit einem Stäbchen o.a. öffnen, damit das Wasser abfließen kann.
Tropfen oder Wasser an der hinteren Innenwand.	·Normaler Kühlschrankbetrieb. ·Kein Defekt (siehe Abschnitt Abtauen).
Wasser im Gemüsefach. ·Unzureichende Luftzirkulation.	·Sicherstellen, dass sich auf der Glasablage über dem Gemüsefach keine Produkte befinden, die die Luftzirkulation beherrn.
	·Obst und Gemüse zu feucht.	·Das Obst und Gemüse in Frischhaltefolie, Plastiktüden oder Behältem aufbewahren.
Der Motor lauft ununterbrochen. ·Türen nicht geschlossen. ·Türen werden zu oft geöffnet. ·Umgebungstemperatur sehr hoch. ·Eisschicht im Inneren über 3 mm.	·Sicherstellen, dass die Türen geschlossen sind und die Dichtungen korrekt abdichen. ·Für eine Weileunnötgöffnen der Türen vermeiden. ·Prüfen, ob die Umgebungstemperatur den Angaben auf dem Typenschild entspricht (siehe Abschnitt Installation). ·Am Display / Thermostat eine höhere Temperatur einstellen. ·Das Gerät abtauen (siehe Abschnitt Abtauen).
Eingeflorene Lebensmittel tauen auf. ·Umgebungstemperaturbereich unterhalb der Klimaklasse des Produkts, der Kompressor arbeitet nur halten. ·Gefrierschranktür nicht geschlossen.	·Das Gerät in einen wärmeren Raum stellen oder den Raum heizen.
	·Sicherstellen, dass die Türgeschlossen ist und die Dichtung korrekt abdichtet.
WLAN Anzeige blinkt (3 s ein - 1 s aus).	·Router ausgeschaltet. ·Verbindungsfehlir.	·Router einschalten. ·Gerät zurücksetzen (siehe Abschnitt WLAN).

SOLLTE DAS PROBLEM WEITER BESTEHEN, WENDEN SIE SICH BITTE AN DEN KUNDENSERVICE, BESCHREIBEN SIE DIE STÖRUNG KURZ UND GEBEN SIE DIE DATEN DES TYPENSCHILDS IM INNEREN DES KÜHLRAUMS AN.

Gerätemodell - Seriennummer

INHALT

DE

ABMESSUNGEN DES GERÄTS UND DES EINBAUSCHRANKS

Für Weinkühlschränke: „Dieses Gerät ist ausschließlich zur Lagerung von Wein bestimmt.“ Für freistehende Geräte: „Dieses Kühlgerät ist nicht für die Verwendung als Einbaugerät bestimmt.“ Für Geräte ohne 4-Sterne-Fach: „Dieses Kühlgerät ist nicht zum Einfrieren von Lebensmitteln geeignet.“

LEBENSMITTELAUFBEWAHRUNG

Lagern Sie verschiedene Lebensmittel in verschiedenen Fächern gemäß der folgenden Tabelle.

Kühlschrankfach	Art von Essen
Tür oder Balkon des Kühlfaches	Lebensmittel mit tatsächlichen Konservierungsstoffen wie Marmeladen, Säften, Geträken und Gewürzen.Lagern Sie keine verderblichen Lebensmittel
Crisper Schubladen(Salatschublade)	Obst, Kräuter und Gemüse sollenn separat in den Crisperbehälter gegeben wardenLagern Sie Bananen, Zwiebeln, Kartoffeln und Knoblauch nicht im Kühlschrank
Kühlschrankregal - Mitte	Milchprodukte, Eier
Kühlschrankregal - oben	Lebensmittel, die nicht gekocht werden müssen, wie verzehrfertige Lebensmittel, Wurstwaren und Essensreste.
Gefrierschublade (n) / Tablet	Lebensmittel zur LangzeitlagerungUntere Schublade für rohes Fleisch, Geflügel und FischMittlere Schublade für gefrorenes Gemüse,PommesOberes Tablet für Eis, gefrorenes Obst und gefrorene Backwaren.

• Es wird empfohlen, die Temperatur im Kühlschrankfach auf 4 °C und, wenn möglich, im Gefrierfach auf -18 °C einzustellen.
• Bei den meisten Lebensmitteln wird die längste Lagerzeit im Kühlschrankfach bei kälteren Temperaturen erreicht. Da bestimmte Produkte (wie frisches Obst und Gemüse) bei kälteren Temperaturen Schaden nehmen können, sollten sie möglichst im Gemüsefach (sofern vorhanden) aufbewahrt werden. Andernfalls sollte eine durchschnittliche Thermostateinstellung beibehalten werden.
• Bei Tiefkühlkost ist die auf der Lebensmittelverpackung angegebene Aufbewahrungszeit zu beachten. Diese Aufbewahrungszeit wird erreicht, wenn bei den Einstellungen die Referenztemperaturen für das Fach beachtet werden (1 Stern: -6 °C, 2 Sterne: -12 °C, 3 Sterne: -18 °C).

AUFSTELLUNG

Stellen Sie das Gerät an einem Ort auf, an dem die Umgebungstemperatur der auf dem Typenschild des Geräts angegebenen Klimaklasse entspricht:

Erweiterte gemäßigte Zone (SN): „Dieses Kühlgerät ist für die Verwendung bei Umgebungstemperaturen von 10 °C bis 32 °C bestimmt.“ Gemäßigte Zone (N): „Dieses Kühlgerät ist für die Verwendung bei Umgebungstemperaturen von 16 °C bis 32 °C bestimmt.“ Subtropische Zone (ST): „Dieses Kühlgerät ist für die Verwendung bei Umgebungstemperaturen von 16 °C bis 38 °C bestimmt.“ Tropische Zone (T): „Dieses Kühlgerät ist für die Verwendung bei Umgebungstemperaturen von 16 °C bis 43 °C bestimmt.“

VERFÜGBARKEIT VON ERSATZTEILEN

Thermostat, Temperatursensoren, Leiterplatten und Lichtquellen sind nach dem Inverkehrbringen der letzten Einheit des Modells mindestens sieben Jahre lang verfügbar.

Türgriffe, Türscharniere, Tabletts und Körbe für einen Zeitraum von mindestens sieben Jahren und Türdichtungen für einen Zeitraum von mindestens zehn Jahren, nachdem die letzte Einheit des Modells auf den Markt gebracht wurde.

GARANTIE

Die Mindestgarantie beträgt: 2 Jahre für EU-Länder, 3 Jahre für die Türkei, 1 Jahr für Großbritannien, 1 Jahr für Russland, 3 Jahre für Schweden, 2 Jahre für Serbien, 5 Jahre für Norwegen, 1 Jahr für Marokko, 6 Monate für Algerien. Tunesien keine gesetzliche Garantie erforderlich.

TECHNISCHE UNTERSTÜTZUNG

Um die technische Unterstützung zu kontaktieren, besuchen Sie unsere Website:

https://corporate.haier-europe.com/en/. Wählen Sie im Bereich „Website“ die Marke Ihres Produkts und Ihr Land aus. Sie werden auf die jeweilige Website weitergeleitet, auf der Sie die

Telefonnummer und das Formular finden, um die technische Unterstützung zu kontaktieren

Weitere Informationen zum Produkt erhalten Sie unter https://eprel.ec.europa.eu/ oder scannen Sie den QR auf dem mit dem Gerät gelieferten Energieetikett

PT
