RBLP 220 NF - Refrigerador ROSIERES - Manual de uso y guía de instrucciones gratis

Tipo de producto	Refrigerador-congelador
Marca	Rosieres
Modelo	RBLP 220 NF
Categoría	Refrigerador
Clase climática	SN (10-32°C), N (16-32°C), ST (16-38°C), T (16-43°C)
Refrigerante	R600a (isobutano)
Gas aislante	Ciclopentano
Descongelación del compartimento refrigerador	Automático
Descongelación del compartimento congelador	Manual (recomendado cuando el espesor de escarcha supere los 3 mm)
Iluminación interior	LED (reemplazo por servicio postventa)
Ajuste de temperatura	Botón termostato mecánico (posiciones 0-5)
Indicador de zona más fría	Testigo OK en el compartimento refrigerador
Apertura reversible de la puerta	Sí (se recomienda intervención de un técnico cualificado)
Alimentación eléctrica	220-240 V, toma con tierra
Garantía	2 años (UE), variable según país
Disponibilidad de piezas de repuesto	Termostatos, sensores, placas, LED: 7 años; manijas, bisagras, estantes, bandejas: 7 años; juntas de puerta: 10 años
Seguridad	Gas refrigerante inflamable; no usar alargador; no dañar el circuito
Limpieza	Paño suave, agua tibia y jabón neutro o bicarbonato de sodio
Consejos de ahorro de energía	Instalar lejos de fuentes de calor, evitar abrir frecuentemente, descongelar regularmente
Tipo de instalación	Empotrable (columna)

Preguntas frecuentes - RBLP 220 NF ROSIERES

¿Cómo ajustar la temperatura de mi refrigerador Rosieres RBLP 220 NF?

Gire el botón del termostato ubicado dentro del compartimento refrigerador. La posición 1-2 se recomienda para verano (25-35°C), 3-4 para primavera/otoño (15-25°C), y 5 para invierno (5-15°C). Para apagar, gire a 0.

¿Cómo descongelar el refrigerador?

El compartimento refrigerador se descongela automáticamente. El agua fluye por un orificio en la parte trasera. Para el congelador, cuando el hielo supere los 3 mm, desconecte el aparato, retire los alimentos y deje la puerta abierta. No utilice nunca objetos afilados ni fuentes de calor.

¿Qué hacer si el refrigerador no enfría lo suficiente?

Verifique que las puertas estén bien cerradas y que las juntas sean herméticas. Asegúrese de que el termostato no esté en 0. Evite abrir demasiado a menudo y no sobrecargue el aparato. Verifique también que la temperatura ambiente esté dentro de la clase climática indicada en la placa de características.

¿Cómo invertir el sentido de apertura de la puerta?

La inversión debe ser realizada por un técnico cualificado para no dañar el aparato. Retire las bisagras superior e inferior, mueva los tapones de plástico, luego vuelva a montar de abajo hacia arriba respetando un espacio de 3-5 mm entre la puerta y el mueble.

¿Cómo limpiar el interior y exterior del refrigerador?

Desconecte el aparato. Use un paño suave humedecido con agua tibia y bicarbonato de sodio o jabón neutro. No use nunca disolventes, amoniaco, lejía ni abrasivos. Retire los estantes y límpielos por separado. La rejilla trasera se puede aspirar.

¿Cuáles son las precauciones de seguridad a seguir?

El refrigerante R600a es inflamable. No dañe los tubos. En caso de fuga, ventile la habitación y no use llama. No conecte el aparato con un alargador. No almacene sustancias inflamables (aerosoles, alcohol) cerca. Los niños menores de 8 años no deben limpiar el aparato sin supervisión.

¿Cómo ahorrar energía con este refrigerador?

Instale el aparato lejos de fuentes de calor y del sol. Evite introducir alimentos calientes. No deje las puertas abiertas mucho tiempo. Descongele regularmente. Quite el polvo de la parte trasera. Ajuste el termostato a una temperatura moderada (por ejemplo 3-4).

¿Qué hacer en caso de ausencia prolongada?

Vacíe y limpie el aparato. Corte la alimentación (gire el termostato a 0 y desconecte). Deje las puertas entreabiertas para evitar moho.

¿Cómo saber si la temperatura es correcta?

Algunos modelos tienen un testigo OK en la zona más fría. Si aparece la palabra OK, la temperatura es buena. Si no, gire el termostato hacia un valor más frío y espere 10 horas antes de volver a verificar.

¿Dónde encontrar el número de serie y el modelo?

La placa de características se encuentra dentro del compartimento refrigerador. Indica el modelo, el número de serie, la clase climática y las características eléctricas. Anote esta información antes de contactar al servicio postventa.

MANUAL DE USUARIO RBLP 220 NF ROSIERES

Gracias por haber adquirido este frigorífico de tecnología avanzada, que garantiza un manejo fácil y el máximo respeto al medio ambiente.

Le aconsejamos que lea atentamente esta guía rápida y la ficha técnica para familiarizarse con su nuevo frigorífico.

Felicidades por haber comprado este frigorífico producido con tecnología de vanguardia, que asegura una utilización fácil y respeta el medio ambiente.

INFORMACIÓN DE SEGURIDAD 32-32

INSTALACIÓN 33-33

AHORRO DE ENERGÍA 36-36

REDUCCIÓN DE RUIDO 36-36

REVERSIBILIDAD DE LA PUERTA 36-37

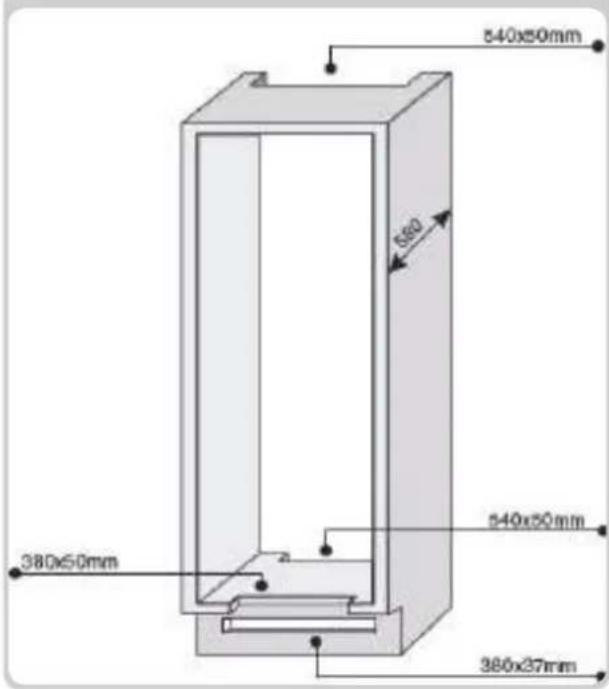

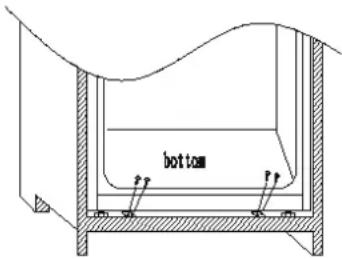

DIMENSIONES DEL PRODUCTO Y HUECO DE ENCASTRE 37-38

INSTALACIÓN DEL APARATO EN LA COLUMNA 38-38

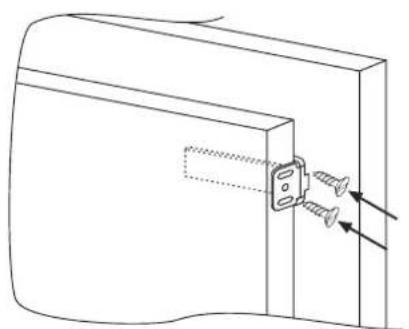

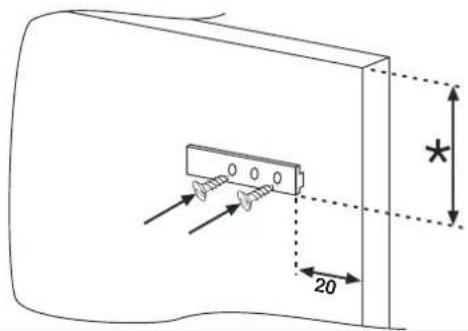

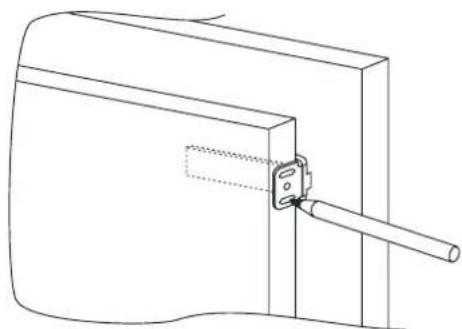

ENCASTRADO DE LAS PUERTAS DEL APARATO 39-39

Gracias por haber adquirido este producto.

Antes de utilizar el frigorífico, le aconsejamos que lea atentamente este manual de instrucciones para maximizar su rendimiento. Guarde toda la documentación para consulta de futuros propietarios. Este producto debe estar destinado a ser utilizado en aplicaciones domésticas y similares, como:

• la zona de descanso para personal en tiendas, oficinas y otros entornos de trabajo
• en granjas, para el uso de la clientela de hoteles, moteles y otros entornos de tipo residencial
• en hostales
• para servicios de catering y aplicaciones no comerciales.

Este aparato debe ser destinado única y exclusivamente a la conservación de alimentos. Cualquier otro uso se considera peligroso y el fabricante no podrá ser considerado responsable de cualquier omisión. Asimismo, se recomienda leer las condiciones de garantía.

INFORMACIÓN DE SEGURIDAD

El frigorífico contiene gas refrigerante (R600a: isobutano) y gas aislante (ciclopentano), con una elevada compatibilidad medioambiental, los cuales, sin embargo, son inflamables.

Le recomendamos que respete las reglas siguientes para evitar situaciones de peligro:

• Antes de llevar a cabo cualquier operación, desenchufe el cable de alimentación de la toma eléctrica.
• El sistema de refrigeración, situado en la parte posterior e interior del frigorífico, contiene refrigerante.

Por tanto, debe evitar dañar los tubos. - Si se detecta una fuga en el sistema de refrigeración, no toque la pared y no utilice llamas vivas.

Abra la ventana y ventile la estancia. A continuación, llame a un centro de soporte técnico para solicitar ayuda.

• No utilice un cuchillo ni cualquier objeto afilado para eliminar escarcha o hielo. De hacerlo, podría dañar el circuito de refrigerante; las fugas de este último pueden provocar incendios o daños oculares.
• No instale el aparato en un lugar húmedo o sucio, ni lo exponga a la luz directa del sol o al agua.
• No instale el aparato cerca de calentadores o materiales inflamables.
• No use cables prolongadores o adaptadores.
• No tire en exceso del cable. No pliegue el cable. No toque el enchufe con las manos húmedas.
• No dañe el enchufe o el cable de alimentación; esto podrá provocar incendios o descargas eléctricas.
• Se recomienda mantener el enchufe limpio; cualquier exceso de polvo sobre el enchufe podrá provocar un incendio.
• No utilice dispositivos mecánicos u otros equipos para acelerar el proceso de descongelación.
• Evite totalmente el uso de llamas vivas o equipos eléctricos, como calentadores, limpiadores a vapor, velas, lámparas de aceite y aparatos similares para acelerar la fase de descongelación.
• No utilice ni almacene aerosoles inflamables, como pintura en spray, cerca del frigorífico. Podría provocar una explosión o un incendio.
• No use aparatos eléctricos en el interior del compartimento para alimentos, salvo que sean del tipo recomendado por el fabricante.
• No introduzca o almacene materiales inflamables o muy volátiles como éter, gasolina, GLP, gas propano, aerosoles, adhesivos, alcohol puro, etc. Estos materiales podrían provocar una explosión.
• No guarde medicamentos ni materiales de investigación en el frigorífico. Cuando deba almacenarse material que requiera un estricto control de temperatura, es posible que se deteriore o desencadene una acción incontrolada que pueda provocar riesgos.
• No obstruya las aberturas de ventilación en la carcasa del aparato o en la estructura integrada.
• No coloque objetos y/o contenedores con agua encima del aparato.
• No lleve a cabo reparaciones en el frigorífico. Todas las intervenciones deben ser realizadas únicamente por personal debidamente calificado.
• Este aparato puede ser utilizado por niños mayores de 8 años y personas con capacidades físicas, mentales o sensoriales reducidas, o falta de experiencia y conocimiento, siempre y cuando reciban la supervisión o las instrucciones necesarias acerca del uso del aparato en condiciones de seguridad y comprendan los riesgos asociados. Los niños no deben jugar con el aparato. Las operaciones de limpieza y mantenimiento no deben realizarlas niños sin supervisión.

Si gira totalmente la rueda del mando en sentido antihorario, escuchará un clic que indica el apagado del aparato.

Cuando se instale el aparato, deben situarse el cable eléctrico y la toma eléctrica en un lugar de fácil acceso.

La toma eléctrica debe ser compatible con el enchufe del aparato. En caso contrario, solicite a un técnico autorizado que cambie el enchufe; no utilice cables prolongadores y/o varios conectores.

Para evitar quemaduras, no toque los componentes internos ni alimentos congelados con las manos húmedas o mojadas.

Eliminación del aparato antiguo

Al garantizar la correcta eliminación del presente producto, evitarás las posibles consecuencias negativas para el medio ambiente y la salud humana que de otro modo podrían derivarse del manejo inadecuado de los residuos de este producto al alcanzarse el fin de su vida útil. Con la correcta eliminación del electrodoméstico, existe la posibilidad de recuperar materias primas valiosas.

Este electrodoméstico cumple la directiva europea 2012/19/EU en materia de Residuos de Aparatos Eléctricos y Electrónicos (RAEE). El símbolo en el producto indica que este aparato no puede ser tratado como un residuo doméstico normal; en su lugar deberá ser entregado en el punto para reciclaje de aparatos eléctricos y electrónicos más cercano.

La eliminación debe efectuarse de acuerdo con la normativa medioambiental vigente para el tratamiento de los residuos.

Para recibir información más detallada sobre el tratamiento, la recuperación y el reciclaje de este producto, póngase en contacto con la oficina pública competente (Departamento de Medio Ambiente), su servicio de recogida a domicilio de residuos domésticos o el punto de venta donde compró el producto.

Corte y deseche el cable de alimentación junto con el enchufe. Hasta su correcta eliminación, no dañe los tubos que contienen el gas refrigerante.

Para la eliminación de los materiales de embalaje, siga la normativa local.

Los RAEE contienen tanto sustancias contaminantes (que pueden provocar consecuencias negativas para el medio ambiente) como componentes básicos (que se pueden reutilizar). Es importante que los RAEE se sometan a tratamientos especiales, para eliminar y desechar los contaminantes de la forma adecuada y recuperar y reciclar todos los materiales.

Las personas desempeñan un papel clave a la hora de garantizar que los RAEE no se conviertan en un problema medioambiental; es esencial seguir ciertas normas básicas:

- Los RAEE no deben recibir el mismo tratamiento que los residuos domésticos.

- Los RAEE deben depositarse en los puntos de recogida pertinentes, gestionados por las autoridades locales o por empresas autorizadas. En muchos países, existe un servicio de recogida a domicilio de RAEE de gran tamaño. - Al comprar un electrodoméstico nuevo, el distribuidor podrá encargarse de la recogida del antiguo de forma totalmente gratuita, siempre y cuando el equipo tenga características similares y sea del mismo tipo que el equipo suministrado.

Conformidad

Este equipo, en lo referente a las piezas destinadas a estar en contacto con productos alimentarios, cumple los requisitos de la normativa CE 1935/2004. Aparato conforme con las directivas

europeas 2004/108/EC y 2006/95/EC y enmiendas posteriores.

INSTALACIÓN

ADVERTENCIAS:

• No instale el aparato en un lugar húmedo puesto que esto podría comprometer el aislamiento y provocar fugas. Asimismo, en el exterior del mismo, es posible que se acumule condensación.
• No coloque el aparato en el exterior o cerca de fuentes de calor o bajo la luz directa del sol.

El aparato funciona a partir de los intervalos de temperatura ambiente indicados a continuación:

+10 +32 °C para la clase climática SN +16 +32 °C para la clase climática N +16 +38 °C para la clase climática ST +16 +43 °C para la clase climática (Véase la placa de datos técnicos del producto) - No coloque contenedores con líquidos encima del aparato. - Antes de poner en marcha el aparato, espere al menos 3 horas después de colocarlo en su ubicación definitiva.

Conexión eléctrica

Tras la entrega, coloque el aparato verticalmente y espere al menos 2 o 3 horas antes de conectarlo a la red eléctrica. Antes de insertar el enchufe en la toma eléctrica, asegúrese de que:

• El enchufe posee toma de tierra y cumple las disposiciones legales.
• El enchufe puede soportar la energía máxima del aparato, tal y como se indica en la placa de datos técnicos del frigorífico.
• La tensión de alimentación se incluye bajo el rango indicado en la placa de datos técnicos del frigorífico.
• El cable no debe plegarse ni aplastarse.
• El cable debe comprobarse periódicamente y su sustitución debe llevarla a cabo únicamente personal técnico autorizado.
• El fabricante declina toda responsabilidad cuando no se respeten estas medidas de seguridad.

Puesta en marcha del aparato

Retire todos los materiales de embalaje y envoltorios presentes en el interior del aparato y proceda a lavarlo con agua y bicarbonato sódico o jabón neutro.

Una vez realizada la instalación, espere de 2 a 3 horas para que el frigorífico/congelador alcance la temperatura de funcionamiento normal antes de colocar alimentos congelados o frescos en su interior.

Si el cable de alimentación se desconecta, espere al menos cinco horas antes de reiniciar el frigorífico/congelador. En este punto, el aparato está listo para su uso.

FUNCIONAMIENTO

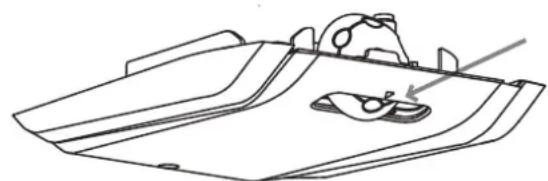

Apagado/encendido (sin PDTa)

• La unidad de termostato para el control del aparato se encuentra ubicada en el interior del compartimento frigorífico (Fig. 1).

Gire la rueda del termostato más allá de la posición "0". La luz se enciende cuando la puerta del frigorífico se abre. Girar la rueda por completo hasta la posición "0" para apagar el aparato.

Fig.1

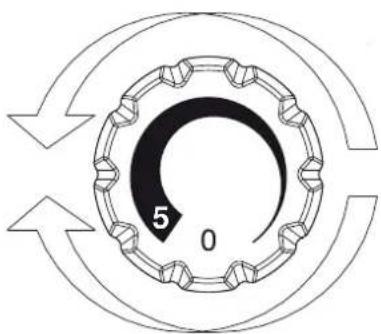

Ajuste de temperatura (sin pantalla)

Fig. 2

• El ajuste de temperatura de ambos compartimentos se realiza girando la rueda del termostato (Fig. 2).

Seleccione la posición deseada: - Para bajar la temperatura en el frigorífico y el congelador, gire la rueda hacia el 5. - Para aumentar la temperatura en el frigorífico y el congelador, gire la rueda hacia el 0.

Posición Condiciones
1-2 Temperatura de verano o ambiente comprendida entre 25 y 35 °C
3-4 Temperatura de primavera, otoño o ambiente comprehienda entre 15 y 25 °C
5 Temperatura de invierno o ambiente comprehienda entre 5 y 15 °C

CONSERVACIÓN

• Para conservar al máximo el aroma, la sustancia y el frescor de los alimentos, es aconsejable colocarlos en el interior del frigorífico tal como se indica en la figura 6, teniendo cuidado de envolverlos en papel de aluminio o film plástico, o bien en recipientes herméticos provistos de tapa para evitar contaminaciones cruzadas.

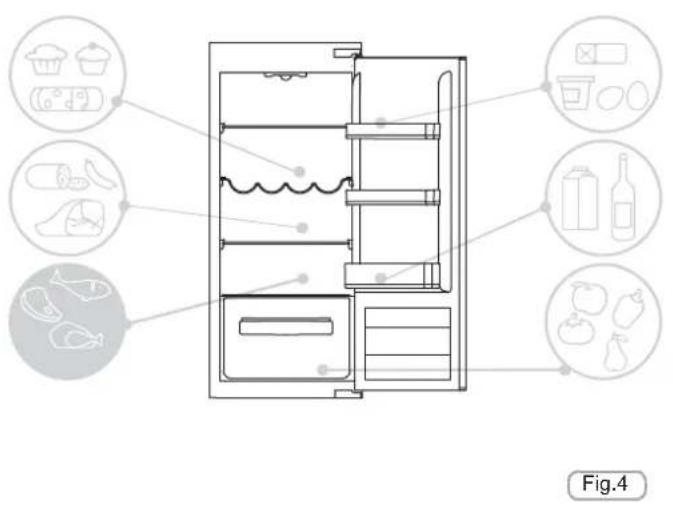

Zona del frigorífico

Frutas/Verduras

• Para reducir las pérdidas de humedad de frutas y verduras, deben protegerse con materiales plásticos, como bolsas o film de uso alimentario, e introducirse en la zona para frutas y verduras. De este modo, se evita acelerar su deterioro.

ZONA DEL FRIGORÍFICO

Indicador de la temperatura en la zona más fría

(Según modelo)

Algunos modelos cuentan con un indicador de temperatura en la zona más fría del compartimento del frigorífico, para que pueda controlar la temperatura media.

Este símbolo indica la zona más fría del frigorífico (Fig. 5).

Fig. 5

Compruebe que se muestre claramente la palabra OK en el indicador de temperatura (Fig. 6). Si esta palabra no aparece, significa que la temperatura es demasiado elevada:

configure la temperatura en un ajuste más bajo y espere unas 10 horas. Vuelva a comprobar el indicador y, en caso necesario, vuelva a realizar un nuevo ajuste.

Fig. 6

NOTA: Si se introduce una cantidad excesiva de alimentos o la puerta del frigorífico se abre con frecuencia, es normal que el indicador no muestre un OK. Espere al menos 10 horas antes de girar la rueda hasta un ajuste superior.

Zona del congelador

Use la tabla siguiente para identificar los compartimentos. La congelación solo tiene lugar en los compartimentos.

Recomendaciones prácticas

Distribuya los alimentos en los estantes de manera homogénea para que el aire pueda circular y refrigerarlos correctamente.

• Evite el contacto entre los alimentos y las paredes posteriores del compartimento del frigorífico.
• No introduzca alimentos calientes, pues esto podría provocar daños locales e incrementar el consumo energético.
• Retire los embalajes de los alimentos antes de introducirlos.
• No coloque bandejas o recipientes que no se hayan lavado previamente.
• No obstruya con alimentos las ranuras de ventilación del aire frío.
• No cubra la bandeja de cristal del cajón de las verduras para permitir una correcta circulación del aire.
• No guarde botellas en el compartimento del congelador, pues podrían reventar al congelarse.
• En caso de cortes prolongados en el suministro eléctrico, mantenga cerradas las puertas el máximo tiempo posible.
• La instalación del aparato en una ubicación cálida y húmeda, con aperturas frecuentes de las puertas y el almacenamiento de grandes cantidades de verduras, podrá provocar la formación de condensación y afectar al rendimiento del aparato.
• Para evitar un consumo energético excesivo, no se recomienda abrir con frecuencia las puertas ni mantenerlas abiertas durante demasiado tiempo.

Fig. 7

DESCONGELACIÓN

Durante un funcionamiento normal, el frigorífico se descongela automáticamente. No es necesario secar las gotas de agua presentes en la pared posterior ni eliminar la escarcha (depende del funcionamiento). El agua circula hacia la parte posterior a través del orificio de drenaje existente y el calor del compresor contribuye a su evaporación.

• Mantenga limpio el tubo de drenaje del compartimento del frigorífico (Fig. 8) para evitar que se acumule agua.

La descongelación del compartimento del frigorífico tiene lugar automáticamente en este aparato.

(Figura 8)

Una pequeña cantidad de escarcha y algunas gotas de agua en la parte posterior del compartimento del frigorífico cuando este se encuentra en funcionamiento es normal.

Asegúrese de que la bandeja de agua siempre esté limpia y de que los alimentos no entren en contacto con la pared posterior o los laterales del compartimento del congelador.

Nota: esta es la placa de datos técnicos del aparato; contiene todos los datos que deben indicarse al servicio técnico en caso de avería.

Importante: si la temperatura ambiente es elevada, el aparato podrá funcionar de manera continua, con la consiguiente acumulación excesiva de escarcha en la pared interior del frigorífico. En este caso, ajuste el termostato en un valor más alto (1-2).

La configuración que ahora más energía requiere colocar cajones, fiambreras y estantes en el producto. Consulta las imágenes anteriores.

Fig. 8

MANTENIMIENTO Y LIMPIEZA

Iluminación

Iluminación LED

El modelo está equipado con luces LED. Para sustituirlas, póngase en contacto con el servicio técnico.

En comparación con las bombillas tradicionales, los LED duran más y son más ecológicos.

Limpieza

AVISO:

• Antes de cada operación, desenchufe el aparato para evitar descargas eléctricas.
• No vierta agua directamente sobre el interior o el exterior del frigorífico. Esto podría provocar oxidación y daños en los aislamientos eléctricos.

IMPORTANTE:

Para evitar grietas en las superficies interiores o los componentes plásticos, siga estas sugerencias:

• Elimine las grasas que se queden adheridas a los componentes plásticos.
• Las piezas internas, las juntas y las piezas externas se pueden limpiar con un paño humedecido con agua tibia y bicarbonato sódico o jabón neutro. No utilice disolventes, amoniaco, lejía o productos abrasivos.
• Retire los accesorios, como los estantes, etc., del frigorífico y de la puerta. Lávelos con agua jabonosa caliente. Aclárelos y séquelos a conciencia.
• La parte posterior del aparato suele acumular polvo, el cual se puede eliminar con un aspirador; antes de proceder a limpiarla, apague y desenchufe el aparato. Con esto conseguirá una mayor eficacia energética.

AHORRO ENERGÉTICO

Para reducir el consumo del aparato, sugerimos: - Instalar el aparato alejado de fuentes de calor, de la luz directa del sol y en una habitación bien ventilada. - Evite introducir alimentos calientes en el frigorífico para no elevar la temperatura interior y, así, provocar un funcionamiento continuo del compresor. - No sobrecargue el aparato para garantizar una buena circulación del aire. - Descongele el aparato en caso de un exceso de hielo (véase DESCONGELACIÓN) a fin de poder la transferencia del frío. - En caso de cortes en el suministro eléctrico, se recomienda mantener cerrada la puerta del frigorífico. - Abra o mantenga abiertas las puertas del aparato el menor tiempo posible. - Evite ajustar el termostato en temperaturas excesivamente frías. - Elimine el polvo presente en la parte posterior del aparato (véase LIMPIEZA).

REDUCCIÓN DEL RUIDO

Durante esta operación, el frigorífico emite algunos sonidos absolutamente normales, como:

ZUMBIDO: el compresor está funcionando. - SISEOS, CRUJIDOS y SILBIDOS: el refrigerante fluye por los tubos. TICS y CLICS: desconexión del compresor. Pequeños trucos para reducir los ruidos por vibración: - Recipientes en contacto: Evite el contacto entre recipientes y envases de cristal. - Los cajones, los estantes y las balconeras vibran: Compruebe la correcta instalación de los accesorios internos.

NOTA:

El gas refrigerante emite ruidos aun cuando el compresor se encuentre desconectado;

no es un fallo, es algo normal.

Si escucha clics en el interior del aparato, es normal y se debe a la expansión de los distintos materiales.

REVERSIBILIDAD DE LA PUERTA

Las puertas del aparato son reversibles para permitir una apertura a la izquierda o a la derecha, según sea más conveniente.

NOTA:

• La inversión de las puertas debe realizarla personal debidamente cualificado.
• La inversión de las puertas no está cubierta por la garantía.

INVERSIÓN DE LA APERTURA DE LAS PUERTAS

Retire la placa superior y la bisagra con un destornillador.

Retire la puerta superior.

Retire la bisagra inferior derecha y los tapones plásticos de la izquierda y vuelva a colocarlos en el lado opuesto.

Use la bisagra y la cubierta opuestas e insértelas a la izquierda.

Vuelva a montar las puertas y las bisagras de abajo hacia arriba. (puntos 1-2).

DIMENSIONES DEL PRODUCTO Y HUECO DE ENCASTRE

Inserte el aparato en la columna, colocándolo en el lado opuesto de las bisagras y dejando un hueco de 3 a 5 mm.

1

Después de comprobar la coincidencia entre la puerta del aparato y la de la columna, atornille la parte superior del aparato al armario.

2

Atornille la parte inferior del aparato. Coloque la junta del aparato y recorte el sobrante.

en caso necesario. Coloque las tapas plásticas en la parte inferior.

3

4

ACOPLAMIENTO DE LOS PANELES DE LA COLUMNA ENCASTRADA DE LAS PUERTAS DEL APARATO

El aparato está equipado con dispositivos de acople para las puertas del aparato con los paneles de la columna (corredera del cargador).

Fije la corredera en la parte interior del panel de la columna encastrada a la altura deseada y a unos 20 mm aprox. de la línea exterior de la puerta.

Abra las puertas de la columna encastrada y del frigorífico. Coloque el cargador integrado en la corredera e insértelo en la puerta del frigorífico.

Marque los puntos de fijación para los tornillos y perfore unos orificios con una broca de 2,5 mm de diámetro.

Conecte la puerta del aparato al panel del armario utilizando las ranuras del cargador a modo de guía.

Una vez encastrado el aparato, coloque la parte posterior de la columna en contacto con la pared para facilitar el acceso al compartimento del compresor.

Para que el producto funcione correctamente, es esencial permitir una correcta circulación del aire que permita la refrigeración del condensador situado en la parte posterior del aparato.

Por este motivo, la columna debe estar equipada con un tubo de salida de humos posterior, cuya abertura no debe estar bloqueada y con una ranura frontal que deberá estar cubierta con una rejilla de ventilación.

Dimensiones de los huecos de la unidad.

Espacio entre aparato y techo.

HIBERNACIÓN DEL APARATO

Si el aparato no se va a utilizar durante un largo periodo de tiempo: 1) Apague el aparato (véase Funcionamiento). 2) Desenchufe o retire el dispositivo de seguridad. 3) Limpie el aparato. 4) Deje abiertas las puertas del aparato.

RESOLUCIÓN DE PROBLEMAS

CAUSA PROBLEMA SOLUCIÓN

La luz interior no se enciende.	·Ausencia de suministro electrico.	·El cable de alimentacion no se ha enchufado correctamente. ·Compruebe si el aparato está apagado. (vase Ajuste de la temperatura). ·Asegürese de que existe suministro electrico en la vivienda. ·Compruebe que está activo.
El frigorífico o el congelador no enfiñan lo suficiente.	·Las puertas no están cerradas. ·Las puertas se abren con demasiada fecundía. ·Ajuste de la temperatura incorrecto. ·El frigorífico y el congelador se hanllenado en excesso. ·La temperaturea ambiente es demasiado bajo. ·No hay suministro electrico.	·Compruebe que la puerta y las juntas cierrén correctamente. ·Evite apertureas innecasarias de las puertas durante un tiempo. ·Compruebe el ajuste de temperatura y, si fueras posible, reduzca la temperatura (vase Ajuste de la temperatura). ·Espere a que la temperatura del congelador o frigorífico se estabilice. ·Compruebe que la temperaturea ambiente se ajusta a las espécificaciones que aparecen en la placad de datos tíncicos del aparato (vase Instalación). ·El cable de alimentacion no se ha enchufado correctamente. ·Compruebe si el aparato está apagado (vase Ajuste de la temperatura). ·Asegürese de que hay suministro electrico.
Los alimentos se congelan en el interior del frigorífico.	·Ajuste de la temperaturea Incorrecto. ·Alimentos en contacto con la pared posterior. ·La congelación de demasiados alimentos frescos provoca una bajada en la temperaturea del frigorífico.	·Compruebe el ajuste de temperatura (vase Ajuste de temperatura) y, si fueras posible, reduzca el ajuste de temperatura. ·Separar los alimentos de la pared posterior del frigorífico. ·No supere la candidade maxima a congelar (vase Congelación).
El fondo del compartmento del frigorífico está mojado o humedo.	·El tubo de drenajeoulda estar obstruido.	·Limpie del tubo de drenaje con una varilla o herramienta similar para permitir la salida de agua.
Presencia de gotas o agua en la pared posterior del frigorífico.	·Funcionamento normal del frigorífico. ·No es un fallo (vase Descongelación).
Presencia de agua en el cajón de las verduras.	·Falta de circulación de aire. ·Fruitas y verduras con excesso de humedad.	·Compruebe que no se han colocado alimentos en la bandeja de las frutas y verduras que obtruyen la circulación de aire. ·Introduzca las frutas y verduras en contenedores, bolas o protéjalas con film plástico.
El motor funciona de wayra continua.	·Las puertas no están cerradas. ·Las puertas se abren con fecundía. ·La temperaturea ambiente es demasiado elevada. ·El grosor de la escarcha es superior a 3 mm.	·Asegürese de que las puertas estén cerradas y de que las juntas se encontrarten en buen estado. ·Evite apertureas innecasarias de las puertas durante un tiempo. ·Compruebe que la temperaturea ambiente se ajusta a las espécificaciones que aparecen en la placad de datos tíncicos del aparato (vase Instalación). ·Ajuste la pantalla/el termostato en una temperatura más elevada. ·Descongele la unidad (vase Descongelación).
Los alimentos congelados se están descongelando.	·La temperaturea ambiente es inferior a la clase climática del aparato. El compresor的功能a poco. ·La puerta del congelador no está cerrada.	·Mueva el aparato hasta unaubicación más calida o caliente la estancia. ·Asegürese de que la puerta está cerrada y de que la junta se ocurren en buen estado.
La luz de Wi-Fi parpadea (se enciende durante 3 seg. y se apaga durante 1 seg.)	·Router apagado. ·Falta de conexión.	·Encienda el router. ·Restablezca el producto (vase Wi-Fi)

SI EL PROBLEMA NO SE RESUELVE, PÓNGASE EN CONTACTO CON EL SERVICIO TÉCNICO; INDIQUE EL TIPO DE AVERÍA Y LOS DATOS QUE APARECEN EN LA PLACA DE CARACTERÍSTICAS DEL APARATO SITUADA EN EL INTERIOR DEL COMPARTIMENTO FRIGORÍFICO:

• El modelo del equipo.
• El número de serie.

ÍNDICE

DE

INFORMACIÓN DE SEGURIDAD 42-42

INSTALACIÓN 43-43

FUNCIONAMIENTO 43-43

CONSERVACIÓN 44-44

CONGELACIÓN 45-45

DESCONGELACIÓN 45-45

Gracias por comprar este producto.

ALMACENAMIENTO 84-84

CONGELACIÓN 85-85

DESCONGELACIÓN 85-85

MANTENIMIENTO Y LIMPIEZA 86-86

AHORRO DE ENERGÍA 86--86

EVITAR EL RUIDO 86--86

INVERSIÓN DE LAS PUERTAS 86--87

DIMENSIONES DEL APARATO Y DEL COMPARTIMENTO PARA EMPOTRAR.... 87--88

INSTALACIÓN DEL APARATO EN UN MUEBLE EMPOTRADO .... 88--88

UNIÓN DE LOS PANELES DE LAS PUERTAS DEL MUEBLE

CON LAS PUERTAS DEL APARATO 89--89

PRECAUCIONES PARA GARANTIZAR EL

FUNCIONAMIENTO CORRECTO 89--89

INTERRUPCIÓN EN EL USO DEL APARATO 89--89

ELIMINACIÓN DE AVERÍAS. 90--90

En el caso de los armarios para la conservación de vinos: «Aparato destinado a utilizar exclusivamente para la conservación de vinos»

En el caso de los aparatos de libre instalación: «Este aparato no está destinado a utilizarse como aparato encastrable».

En el caso de los aparatos sin compartimento de cuatro estrellas: «Este aparato no es adecuado para la congelación de productos alimenticios».

Coloque diferentes alimentos en diferentes compartimentos de acuerdo con la tabla siguiente.

Compartimentos del frigorífico	Tipo de alimento
Puerta o balconones del compartmento del frigorífico	· Alimentos con conservantes naturales, como mermeladas, zumos, bebidas y condimientos. · No almacene alimentos perecederos.
Cajón de verdura	· Las frutas, hierbas y verduras deben colocarse por分开arido en el recipiente de verdura. · No guarde plátanos, cebollas, patatas ni ajos en el frigorífico.
Estante del frigorífico - central	· Productos lácteos, huevos
Estante del frigorífico - superior	· Alimentos que no necessitan cocinarse, como alimentos listos para comer, carnes delicatessen y sobras..
Cajones del congelador/ bandeja	· Alimentos para almacenimiento alarge plazo. · Cajón inferior para carne cruda, aves de corral y pescado. · Cajón central para verduras congeladas y patatas fritas. · Bandeja superior para helado, fruta congelada y productos horneados congelados.

Se sugiere ajustar la temperatura a 4 °C en el compartimento del frigorífico y, si es posible, a -18 °C en el compartimento del congelador. - Para la mayoría de las categorías de alimentos, el tiempo de almacenamiento más largo en el compartimento del frigorífico se logra con temperaturas más frías. Dado que algunos productos en particular (como frutas y verduras frescas) pueden dañarse con temperaturas más frías, se sugiere mantenerlos en los cajones de verduras, siempre que haya. Si no hay, mantenga un ajuste medio del termostato. - Para alimentos congelados, consulte el tiempo de almacenamiento escrito en el envase de los alimentos. Este tiempo de almacenamiento se consigue siempre que el ajuste respete las temperaturas del compartimento (una estrella -6 °C, dos estrellas -12 °C, tres estrellas -18 °C).

POSICIONAMIENTO

Instale el aparato en un lugar donde la temperatura ambiente corresponda a la clase climática indicada en la placa de características del aparato:

• Templada extendida (SN): «Aparato de refrigeración destinado a utilizarse a temperaturas ambiente de entre 10 °C y 32 °C»
• Templada extendida (SN): «Aparato de refrigeración destinado a utilizarse a temperaturas ambiente de entre 10 °C y 32 °C»
• Subtropical (ST): «Aparato de refrigeración destinado a utilizarse a temperaturas ambiente de entre 16 °C y 38 °C»
• Tropical (T): «Aparato de refrigeración destinado a utilizarse a temperaturas ambiente de entre 16 °C y 43 °C»

DISPONIBILIDAD DE REPUESTOS

Termostatos, sensores de temperatura, placas de circuitos impresos y fuentes luminosas, durante un periodo de, como mínimo, siete años tras la introducción en el mercado de la última unidad del modelo.

Mangos de puerta, bisagras, bandejas y cestos, durante un periodo de, como mínimo, siete años, y juntas de puerta durante un periodo de, como mínimo, diez años tras la introducción en el mercado de la última unidad del modelo.

GARANTÍA

La garantía mínima es: 2 años para los países de la UE, 3 años para Turquía, 1 año para el Reino Unido, 1 año para Rusia, 3 años para Suecia, 2 años para Serbia, 5 años para Noruega, 1 año para Marruecos y 6 años para Argelia. En Túnez no se requiere garantía legal.

ASISTENCIA TECNICA

Para ponerse en contacto con la asistencia técnica, visite nuestro sitio web: https://corporate.haier-europe.com/en/. En la sección "websites", elija la marca de su producto y su país. Será redirigido al sitio web específico donde podrá encontrar el número de teléfono y el formulario para contactar con la asistencia técnica.

Para más información sobre el producto, consulte https://eprel.cc.europa.eu/ o escanee el QR en la etiqueta energética suministrada con el aparato.
