Produkttyp	Kyl-frys
Märke	Rosieres
Modell	RBC 3181 A
Kategori	Kylskåp
Antal dörrar	2
Kompressortyp	Enkel eller dubbel beroende på version
Kontrollpanel	På den övre dörren
Temperaturinställning för frysen	Med knappar (ökning/minskning)
Temperaturdisplay	LED med två ljusstyrkor
Temperaturalarm	Röd indikator för temperatur > -7 °C
SUPER-funktion	Snabbinfrysning, max varaktighet 50 h
Avfrostning kylskåp	Automatisk
Avfrostning frys	Manuell när frost > 3 mm
Avfrostningsvattenavlopp	Integrerat avloppssystem
Dörromkastning	Möjligt, instruktioner medföljer
Inbyggnadsinstallation	Ja, med kolumn och ventilationsgaller
Infästning i kolumn	Medföljande skruvar upptill och nedtill
Dörrkoppling	Med dragskenor
Dörrtätning	Medföljer, ska fästas på motsatt sida från gångjärnen
Elanslutning	220-240 V ~ 50 Hz (standard)

Vanliga frågor - RBC 3181 A ROSIERES

Hur tänder jag frysen?

För att tända frysen, öppna den övre dörren och tryck på knapp (1) på kontrollpanelen. Om ingen temperatur visas efter anslutning, tryck på denna knapp för att tända frysen.

Hur ställer jag in temperaturen på frysen?

Använd knapp (2) för att sänka temperaturen och knapp (3) för att höja den. Lysdioderna visar nivån: fler lysdioder och hög intensitet = kallare.

Vad betyder den röda indikatorn?

Den röda indikatorn tänds när frysen är -7 °C eller varmare. Om den sjunker under -8 °C slocknar den automatiskt. Vid första start förblir den tänd tills temperaturen sjunker.

Hur aktiverar jag SUPER-funktionen?

Tryck flera gånger på knapp (2) tills alla lysdioder har hög intensitet, tryck sedan igen tills den orange indikatorn tänds. Funktionen varar max 50 timmar. För att avaktivera i förtid, tryck på knapp (3).

Hur avfrostar jag frysen?

Avfrosta frysen manuellt när frostlagret överstiger 3 mm tjocklek. Ta bort maten, stäng av apparaten och låt frosten smälta. Använd inga vassa verktyg.

Hur byter jag dörrarnas öppningsriktning?

Ta bort stången och hylsan från den övre tvärbalken, demontera den övre dörren, sedan det mittersta gångjärnet. Demontera den nedre dörren, ta bort stången från det nedre högra gångjärnet och sätt tillbaka den på det nedre vänstra gångjärnet. Montera tillbaka gångjärnen och dörrarna nerifrån och upp (1-2-3).

Hur installerar jag apparaten i en kolumn?

Fäst tätningen på motsatt sida från gångjärnen, sätt in apparaten i kolumnen, fäst den övre vinkeln, skruva fast toppen med skruvarna, fäst botten, snäpp fast ventilationsgallret, fäst sedan de mittersta vinklarna och dra åt skruvarna.

Vad gör jag om det röda larmet fortsätter att lysa?

Om det röda larmet fortsätter att lysa långt efter start, betyder det att frystemperaturen ännu inte nått -8 °C. Vänta tills temperaturen sjunker. Om problemet kvarstår, kontrollera att dörren är ordentligt stängd.

Hur kopplar jag ihop apparatens dörrar med kolumnens dörrar?

Fäst skenan på insidan av kolumnens dörr 20 mm från ytterkanten. Öppna båda dörrarna, placera dragskenan på skenan och låt den fästa på kylskåpsdörren. Markera hålen, borra med en 2,5 mm borr och skruva fast.

Vad är den maximala mängden mat som kan frysas?

Den maximala mängden mat som kan frysas anges på apparatens dataskylt (se figur 2). Se denna skylt för exakt kapacitet.

BRUKSANVISNING RBC 3181 A ROSIERES

Öppna den övre dörren av kyl-/frysskapet för att komma åt kontrollpanelen.

Tryck på knapp (1) för att sätta på/stänga av frysutrymmet.

Normalt levererar tillverkaren apparaten med temperaturen inställd på ett mellanläge, så du behöver helt enkelt bara ansluta apparaten.

ANMÄRKNING: om ingen temperatur visas när du ansluter apparaten, tryck på knapp (1) för att sätta på frysutrymmet.

Apparatens elektroniska minne lagrar inställningarna på kontrollpanelen när du stänger av apparaten, så du behöver helt enkelt bara trycka på knapp (1) för att sätta på frysutrymmet igen.

Om apparaten stannar på grund av strömavbrott, tryck på knapp (1) för att sätta på kyl-/frysskapet när strömmen kommer tillbaka.

ANMÄRKNING: När du trycker på knappen och frysutrymmet är avstängt, tar det 15 sekunder innan kompressorn stannar. Om du trycker på knappen igen en gång, fortsätter apparaten att fungera. Detta förhindrar att apparaten oavsiktligt stängs av, när du till exempel rengör den.

Använd dessa knappar för att ställa in temperaturen i frysutrymmet.

Tryck knapp (2) för att sänka temperaturen och knapp (3) för att höja temperaturen.

Dessa lysdioder visar om temperaturen ökar eller sjunker i frysutrymmet.

Flera lysdioder tänds och skenet blir ljusare allteftersom temperaturen sjunker.

Frysutrymmet är avstängt när alla lysdioder är släckta. Varje lysdiod har två visningslägen. Ett matt sken betyder att frysen är inställd på en mellantemperatur, medan ett ljust sken betyder att frysen är inställd på en kallare temperatur.

-18

Den röda larmlampan tänds om temperaturen i frysutrymmet är -7°C. Om temperaturen går under -8°C släcks lampan automatiskt.

ANMÄRKNING: Om apparaten stängs av för en längre period eller sätts på för första gången, tänds den röda lampan tills frystemperaturen sjunker.

Den gulröda lampan tänds när funktionsläget SUPER fungerar. För att välja detta funktionsläge fortsätt att trycka på knappen (2) så att alla lysdioder tänds med ljus sken och tryck på knappen igen tills den gulröda lampan tänds.

Detta funktionsläge driver kompressorn för frysutrymmet kontinuerligt maximalt i 50 timmar, för snabbinfrysning. Tryck på knapp (3) för att stoppa funktionsläget SUPER, före slutet av 50-timmarsperioden.

ANMÄRKNING: Om kompressorn inte fungerar under funktionsläget SUPER, väntar systemet på att kompressorn ska starta innan funktionsläget SUPER startar.

INFRYSNING, KYLSKAP MED DUBBEL KOMPRESSOR

Om du önskar betydligt snabbare infrysningstider, kan du även ta bort lådan. Ställ in frysens kontrollpanel på SUPER och den gulröda lampan tänds (se figur 1). Efter 24 timmar, lägg matvarorna direkt på metallhyllorna. Infrysningen tar 24 timmar och du kan sätta tillbaka lådan och ställa i ordning matvarorna i frysen. Efter 50 timmar kommer det elektroniska minneskortet att automatiskt återställa temperaturen till den tidigare mellaninställningen.

Den maximala mängden matvaror som kan frysas in är angiven på märkplåten (se figur 2). Ta bort alla lådor förutom den nedersta för frysnings- och lagringsstandardtester.

INFRYSNING, KYLSKAP MED ENKEL KOMPRESSOR

Skapa tillräckligt utrymme så att det som ska frysas kan fördelas jämnt på hyllan. Efter ett par timmar lägger du in maten som ska frysas. Efter 24 timmar är infrysningen klar. För att undvika alltför hög kylning av maten i kylskåpsdelen under infrysningen kan du skjuta tillbaka termostatreglaget en aning när du lägger in maten som ska frysas in. När infrysningen börjar bli klar kan du sätta tillbaka termostaten till önskad inställning.

För testning av infrysning och förvaring tar du bort alla lådor utom den nedersta. Den maximala mängden matvaror som kan frysas in finns angiven på märkplåten, (se figur 2).

KONTROLLPANEL FÖR FRYSUTRYMME

Vrid vredet på kontrollpanelen för att ställa in och justera temperaturen i frysutrymmet och i kylskåpet.

Termostatpanelen sitter inuti kylskåpet i det högra övre hörnet. Apparaten stängs av när värdet vrids till "0". Vi rekommenderar att du ställer in temperaturen på 2 eller 3.

OBS!: Om kylskåpet är utrustat med två kompressorer kan du stänga av frysen genom att använda kontrollpanelen till frysdelen direkt.

AVFROSTNING

Kylutrymmet frostar av automatiskt när kompressorn inte är i drift.

Det är normalt att en liten mängd frost eller vattendroppar bildas på baksidan av kylutrymmet när kylskåpet fungerar.

Se till att vattenutloppet alltid är rent. Se till att matvaror inte vidrör baksidan eller sidorna i kylutrymmet.

Vi rekommenderar att du frostar av frysutrymmet när frostlagret har blivit mer än 3 mm tjockt.

OBS! Detta är märkplåten. Om du behöver kontakta service för eventuella fel, kom ihåg att ge dem informationen som finns på den här plåten.

Anmärkning: om rumstemperaturen är mycket varm, kanske apparaten fungerar kontinuerligt och ett frostlager kommer att bildas på baksidan av kylutrymmet, i det här fallet vrid vredet till lägre inställningar (1-2).

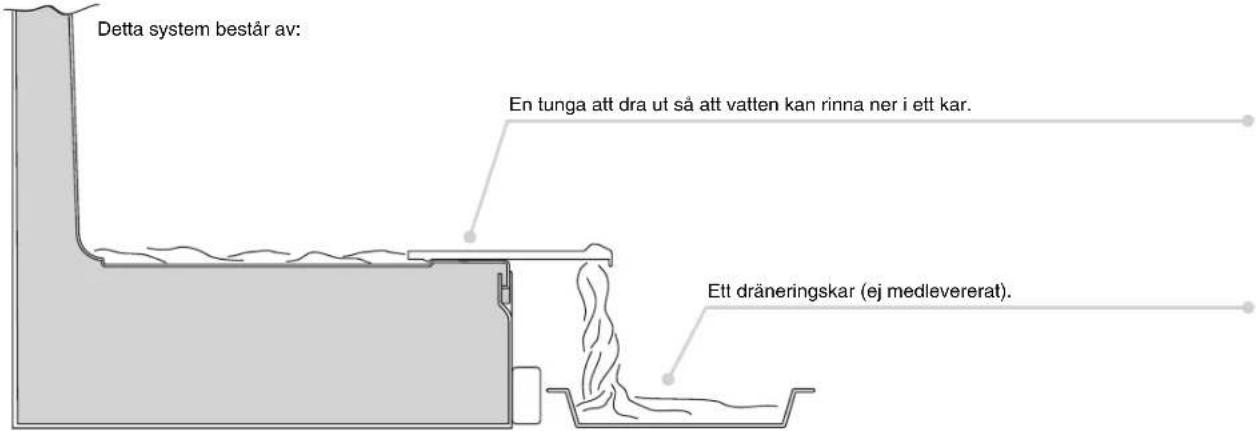

VATTENAVLEDNING

Apparaten har ett system för att avleda vattnet från avfrostningen.

OMHÄNGNING AV KYL- OCH FRYSDÖRRAR

Avlägsna stiftet och bussningen från den övre panelen.

Avlägsna den övre dörren.

Avlägsna det mittersta gångjärnet och brickorna.

Avlägsna den undre dörren.

Avlägsna stiftet i det nedre högra gångjärnet och sätt det i det nedre vänstra gångjärnet.

Avlägsna tackkonsolens snäppfäste, som är snäppfast på konsolen.

Sätt fast gångjärn och dörrar uppifrån och ner 1 → 2 -3+

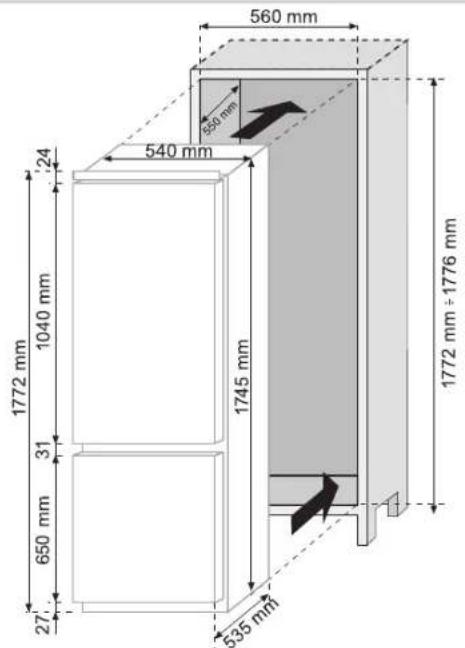

MÅTT AV APPARATEN OCH ENHETEN

INSTALLERING AV APPARATEN I EN ENHET

Fäst tätningen (levererad) på apparaten, på den motsatta sidan av gångjärnen.

1

Installera apparaten i enheten, justera den på den motsatta sidan av gångjärnen.

2

Säkerställ att apparatens övre konsol är mot enheten.

3

Fäst apparatens övre del i enheten med de medlevererade skruvarna.

4

Fäst apparatens undre del med de medlevererade skruvarna.

5

Fast ventilationsgallret. Lossa skruvarna i det mittersta högra gångjärnet.

6

7

Placera plåten nära pelaren.

8

Fäst konsolen på enheten med de medlevererade skruvarna.

9

Dra åt skruvarna i det mittersta högra gångjärnet.

10

Upprepa samma steg för det mittersta vänstra gångjärnet.

11

JUSTERA ENHETENS DÖRRAR MED KYL- OCH FRYSDÖRRARNA

Apparaten levereras med beslag (slider och glidkonsoler) för att justera kyl- och frysdörrarna med enhetens dörr.

Fäst sedan på insidan av enheten, vid den önskade höjden. Säkerställ att den är cirka 20 mm från dörrens yttersta kant.

Öppna enhetens dörr och kylskåpsdörrarna. Placera glidkonsolen runt sliden och fäst den på apparatdörren.

Markera hålen för skruvarna och borra med ett borr med en diameter på 2,5 mm.

Skruva fast apparatdörren på enhetens dörr, genom att använda slitsarna på glidkonsolen som vägledning.

SÄKERSTÄLL ATT DIN KYL OCH FRYS FUNGERAR RIKTIGT

Efter att apparaten har fästs, placera apparatens baksida mot väggen för att förhindra åtkomst till kompressorenheten.

För att säkerställa att kylen och frysen fungerar korrekt, måste luft cirkulera för att kyla kondensatorn som sitter vid botten av apparaten.

Enheten måste ha ett bakre utsläpp med öppning upptill som inte förhindras och en främre öppning som täcks av ventilationsgallret.

Mått på enhetens utskärning.

Utrymme som ska lämnas mellan enheten och taket.

INBYGGNADSSKÅP/-FRYS

KONTROLLPANEL FÖR FRYSRUM I KYL-FRYSSKÅP MED TVÅ KOMPRESSORER

Öppna den övre dörren på kylskåpet/frysen för att få åtkomst till kontrollpanelen.

Tryck på knappen (1) för att tända/släcka frysen.

Fabrikanten levererar normalt apparaten med en temperaturinställning i mitten, så du behöver endast ansluta apparaten.
