Type de produit	Réfrigérateur-congélateur
Marque	Rosieres
Modèle	RBC 3181 A
Catégorie	Réfrigérateur
Nombre de portes	2
Type de compresseur	Simple ou double selon version
Panneau de commande	Sur la porte supérieure
Réglage de température du congélateur	Par touches (augmentation/diminution)
Affichage de température	LED avec deux intensités lumineuses
Alarme de température	Témoin rouge pour température > -7 °C
Fonction SUPER	Congélation rapide, durée max 50 h
Dégivrage réfrigérateur	Automatique
Dégivrage congélateur	Manuel lorsque givre > 3 mm
Évacuation de l'eau de dégivrage	Système d'évacuation intégré
Inversion des portes	Possible, instructions fournies
Installation encastrable	Oui, avec colonne et grille d'aération
Fixation dans la colonne	Vis fournies en haut et en bas
Couplage des portes	Avec glissières à tirette
Joint de porte	Fourni, à fixer du côté opposé aux gonds
Alimentation électrique	220-240 V ~ 50 Hz (standard)

FOIRE AUX QUESTIONS - RBC 3181 A ROSIERES

Comment allumer le congélateur ?

Pour allumer le congélateur, ouvrez la porte supérieure et appuyez sur la touche (1) du panneau de commande. Si aucune température ne s'affiche après branchement, appuyez sur cette touche pour allumer le freezer.

Comment régler la température du congélateur ?

Utilisez la touche (2) pour diminuer la température et la touche (3) pour l'augmenter. Les LEDs indiquent le niveau : plus de LEDs et intensité forte = plus froid.

Que signifie le témoin rouge ?

Le témoin rouge s'allume lorsque la température du congélateur est de -7 °C ou plus. Si elle descend en dessous de -8 °C, il s'éteint automatiquement. En première mise en marche, il reste allumé tant que la température ne baisse pas.

Comment activer la fonction SUPER ?

Appuyez plusieurs fois sur la touche (2) jusqu'à ce que tous les LEDs aient une forte intensité, puis appuyez à nouveau jusqu'à ce que le témoin orange s'allume. La fonction dure 50 heures max. Pour désactiver avant, appuyez sur la touche (3).

Comment dégivrer le congélateur ?

Dégivrez manuellement le congélateur lorsque la couche de givre dépasse 3 mm d'épaisseur. Retirez les aliments, éteignez l'appareil et laissez fondre le givre. N'utilisez pas d'outils tranchants.

Comment inverser le sens d'ouverture des portes ?

Retirez la tige et la douille de la traverse supérieure, démontez la porte du haut, puis le gond central. Démontez la porte du bas, retirez la tige du gond inférieur droit et remontez-la sur le gond inférieur gauche. Remontez les gonds et les portes de bas en haut (1-2-3).

Comment installer l'appareil dans une colonne ?

Fixez le joint du côté opposé aux gonds, insérez l'appareil dans la colonne, faites adhérer l'équerre du haut, fixez le haut avec les vis, fixez le bas, enclenchez la grille d'aération, puis fixez les équerres centrales et serrez les vis.

Que faire si l'alarme rouge reste allumée ?

Si l'alarme rouge reste allumée longtemps après la mise en marche, cela signifie que la température du congélateur n'a pas encore atteint -8 °C. Attendez que la température baisse. Si le problème persiste, vérifiez que la porte est bien fermée.

Comment coupler les portes de l'appareil et de la colonne ?

Fixez la glissière à l'intérieur de la porte de la colonne à 20 mm du bord extérieur. Ouvrez les deux portes, placez la tirette sur la glissière et faites-la adhérer à la porte du réfrigérateur. Marquez les trous, percez avec un foret de 2,5 mm, puis vissez.

Quelle est la quantité maximale d'aliments à congeler ?

La quantité maximale d'aliments pouvant être congelée est indiquée sur la plaque de données de l'appareil (voir figure 2). Consultez cette plaque pour connaître la capacité exacte.

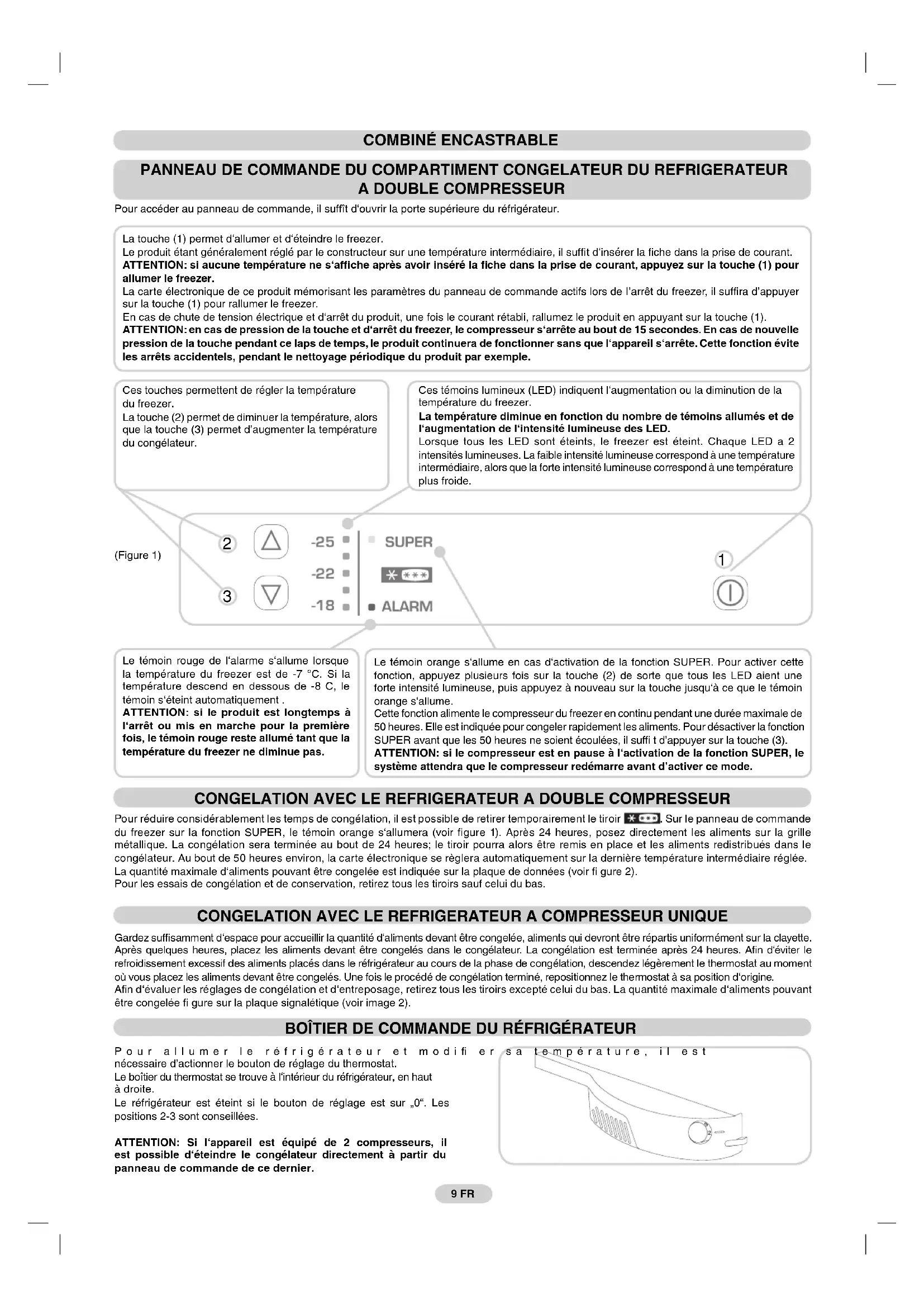

MODE D'EMPLOI RBC 3181 A ROSIERES

Pour acceder au panneau de commande, il suffit d'ouvr la porte supérieure du réfrigerateur.

La touche (1) permet d'allumer et d'eteindre le freezer.

Le produit etant generalement regle par le constructeur sur une temperature intermediaire, il suffit d'insere la fiche dans la prise de courant. ATTENTION: si aucune tempereature ne s'affiche apree avoir insere la fiche dans la prise de courant, appuyez sur la touche (1) pour allumer le freezer.

La carte electronique de ce produit memorisant les parametes du panneau de commande actifs lors de l'arrêt du freezer, il suffira d'appuyer sur la touche (1) pour rallumer le freezer.

En cas de chute de tension électrique et d'arrêt du produit, une fois le courant rétabli, rallumez le produit en appuyant sur la touche (1). ATTENTION: en cas de pression de la touche et d'arrêt du freezer, le comprisseur s'arrête au bout de 15 secondes. En cas de nouvelle pression de la touche pendant ce laps de temps, le produit continuesa de fonctionner sans que l'appareil s'arrête. Cette fonction evite les arrêts accidentels, pendant le nettoyage périodique du produit par exemple.

Ces touches permettent de régler la température du freezer.

La touche (2) permet de diminuer la temperature, alors que la touche (3) permet d'augmenter la temperature du congelateur.

Ces tiemoins lumineux (LED) indiquent l'augmentation ou la diminution de la température du freezer.

La température diminue en fonction du nombre de témoins allumés et de l'augmentation de l'intensité lumineuse des LED.

Lorsque tous les LED sont eteints, le freezer est eteint. Chaque LED a 2 intensités lumineuses. La faible intensite lumineuse correspond à une temperture intermédiaire, alors que la force intensite lumineuse correspond à une tempere plus froide.

(Figure 1)

Le témoin rouge de l'alarme s'allume lorsque la température du freezer est de -7 °C. Si la température descend en dessous de -8 °C, le témoin s'est automatique.

ATTENTION: si le produit est longtemps à l'arrêt ou mis en marche pour la première fois, le tiemoin rouge reste allumé tant que la température du freezer ne diminue pas.

Le témoin orange s'allume en cas d'activation de la fonction SUPER. Pour activer cette fonction, appuyez plusieurs fois sur la touche (2) de sorte que tous les LED aient une forte intensité lumineuse, puis appuyez à nouveau sur la touche jusqu'à ce que le témoin orange s'allume.

Cette fonction alimente le compresseur du freezer en continu pendant une durée maximale de 50 heures. Elle est indiquée pour congefer largement les alimentes. Pour désactiver la fonction SUPER avant que les 50 heures ne soient ecoulées, il suffit d'appuyer sur la touche (3).

ATTENTION: si le compresseur est en pause à l'activation de la fonction SUPER, le système attendra que le compresseur redémarre avant d'activer ce mode.

CONGELATION AVEC LE REFRIGERATEUR A DOUBLE COMPRESSEUR

Pour réduire considérablement les temps de congélation, il est possible de retarder temporairement le tiroir x. Sur le panneau de commande du freezeur sur la fonction SUPER, le témoin orange s'allumera (voir figure 1). Àpès 24 heures, posez directement les aliments sur la grille métallique. La congélation sera terminée au bout de 24 heures; le tiroir pourra alors être remis en place et les aliments redistribués dans le congélateur. Au bout de 50 heures environ, la carte électronique se règla automatiquement sur la的最后一imèreeténergie intermédiaire réglée. La quantité maximale d'aliments pouvant être congélée est indiquée sur la plaque de données (voir figure 2).

Pour les essais de congélation et de conservation, retirez tous les tiroirs sauf celui du bas.

CONGELATION AVEC LE REFRIGERATEUR A COMPRESSEUR UNIQUE

Garde t a t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t 0 ou you place les alimentes devant etre congelés. Une fois le procede de condgation terminé, repositionne z the thermostat sa position d'origine. Afin d'évaluater les réglages de condgation et d'entreposage, retirez tous les tiroirs excepte celui du bas. La quantite maximale d'aliments pouvant etre condgelée fi gure sur la plaque signalétique (voir image 2).

BOITIER DE COMMANDE DU RÉFRIGÉRATEUR

Pour allumer le réfrigerateur é nécessaire d'actionner le bouton de réglage du thermostat.

Le boitier du thermostat se trouve à l'intérieur du réfrigerateur, en haut à droite.

Le réfrigerateur est étéint si le bouton de réglage est sur 0^ . Les positions 2-3 sont conseillées.

ATTENTION: Si l'appareil est équipe de 2 compresseurs, il est possible d'éteindre le congealateur directement à partir du panneau de commande de ce dernier.

DEGIVRAGE

Le dégivrage du refrigerateur se fait automatiquement durant la pause du compresseur.
La présence d'une fi ne couche de givre ou de gouttes d'eau durant le fonctionnement de l'appareil est normale.
Il est important que la conduite d'évacuation sort toujours propre et d'eviter que les alimentents touchent la paroi du compartment.
Il est conseilé de dégiver le conGPLateur lorsque la couche de givre dépasse 3 mm. d'épaisseur.

N.B. Plaque de données de l'apparell, à communiquer à l'assistance technique en cas de panne.

Important: si la température ambiente est très élevée, l'appareil pourrait fonctionner en continu, provoquant la formation anormale de givre sur la paroi de fond du réfrigerateur. Dans ce cas, il est nécessaire de régler le thermostat du réfrigerateur sur des nombres plus bas (1 -2).

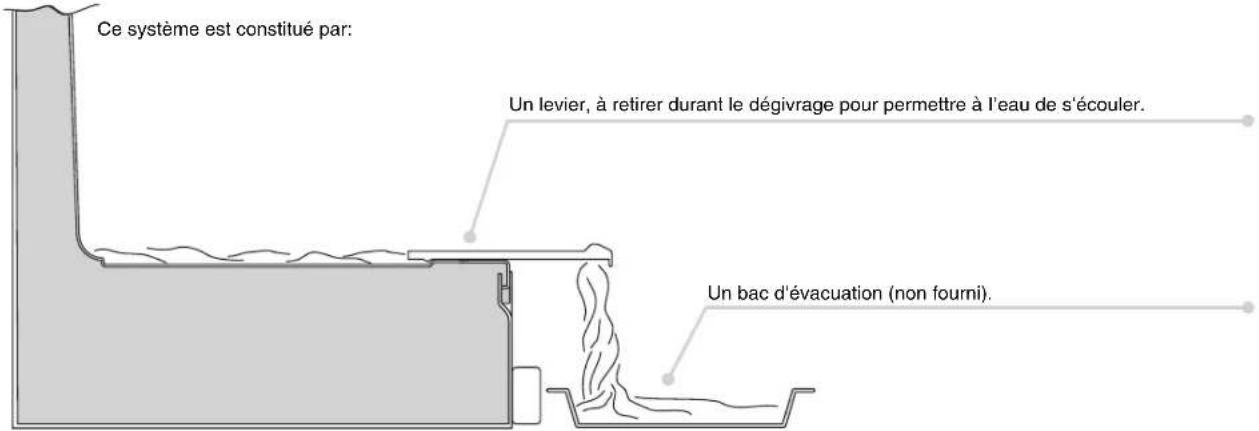

ÉVACUATION DE L'EAU

Le conGPLateur est doted'un systeme d'évacuation de I'eau de dégivrage.

INVERSION DU SENS D'OUVERTURE DES PORTES

Retirez la tige et sa douille de la travers supérieure.

Démontez la porte du haut.

Demontez le gond central et ses rondelles.

Demontez la portedubas.

Retirez la tige du gond inférieur droit et remontez-le sur le gond inférieur gauche.

Placez le cache enclenché sur l'équerre de l'autre côte de l'appareil.

Remontez les gonds et les portes de bas en haut 1-2-3.

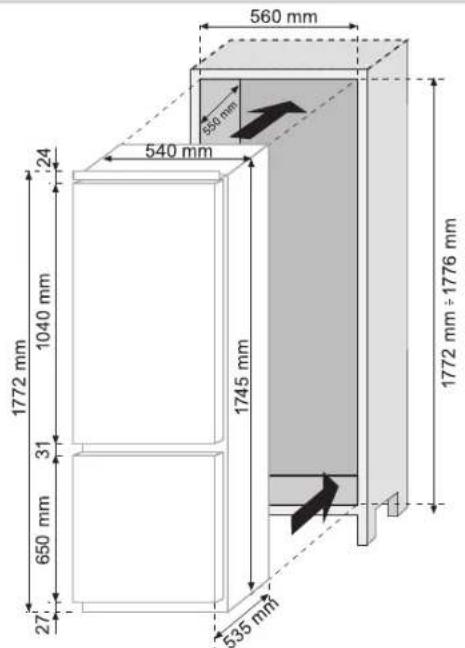

DIMENSIONS DE L'APPAREIL ET DE LA COLONNE

INSTALLATION DE L'APPAREIL DANS LA COLONNE

Fixez le joint fourni avec l'appareil du côte opposé aux gonds.

1

Insérez l'appareil dans la colonne, contre le côte opposé aux gonds.

2

Faites adhérer parfaitement l'équerre du haut de l'appareil à la colonne.

3

Fixez le haut de I'appareil a la colonne avec les vis fournies.

4

Fixez le bas de l'appareil avec les vis fournies

5

Enclenchez la grille d'aération. Desserrez les vis de fi xation du gond central droit.

6

7

Positionne la plaque pres de la colonne.

8

Fixez l'équre à la colonne avec les vis fournies.

9

Serrez les vis de fi xation du gond central droit.

10

Faites de même avec l'équerre centrale gauche.

11

COUPLAGE DES PORTES DE LA COLONNE ET DES PORTES DE L'APPAREIL

L'appareil est doté de dispositifs de coupage des portes de l'appareil et des portes de la colonne (glissières à tirette).

Fixez la glissiere à l'intérieur de la porte de la colonne à la hauteur voulue et à environ 20 mm du bord extérieur de la porte.

Ouivre les portes de la colonne et du réfrigerateur. Placez la tirette sur la glissière, puis faites-la adhérer à la porte du réfrigerateur.

Marquez les emplacements des vis et percer avec un foret de 2,5 mm de diamètre.

Couplez la porte de l'appareil et la porte de la colonne en vous référant aux trous de la tirette.

PRECAUTIONS À PRENDRE POUR ASSURER LE BON FONCTIONNEMENT DE L'APPAREIL

L'appareil encastre, placez l'arriere de la colonne en contact avec la paroi de maniere a empêcher l'accès au compartment du compresseur. Pour que l'appareil fonctionne correctement, il est indispensable que l'air puisse circuler librement af n de refroidir le condenseur situé a l'arrière de l'appareil.

La colonne doit être poursuive, à l'arrière, d'une cheminée d'aération, dont le haut ne doit pas être obstrué, et à l'avant, d'une fente qui sera recouverte d'une grille d'aération.

Dimensions des découpes de la colonne.

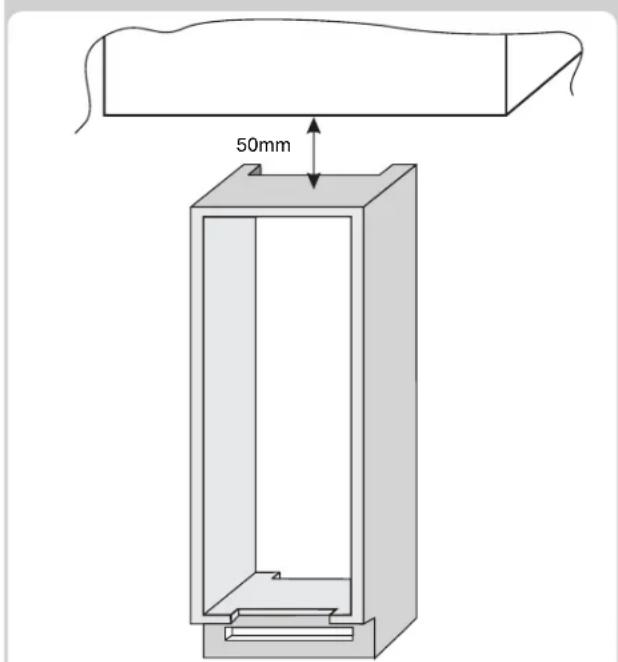

Dimensions de l'espace à laisser entre la colonne et le plafond.
