Typ produktu	Lednice s mrazničkou
Značka	Rosieres
Model	RBC 3181 A
Kategorie	Chladnička
Počet dveří	2
Typ kompresoru	Jednoduchý nebo dvojitý podle verze
Ovládací panel	Na horních dveřích
Nastavení teploty mrazničky	Tlačítky (zvýšení/snížení)
Zobrazení teploty	LED se dvěma úrovněmi jasu
Teplotní alarm	Červená kontrolka pro teplotu > -7 °C
Funkce SUPER	Rychlé zmrazení, max. doba 50 h
Odmrazování chladničky	Automatické
Odmrazování mrazničky	Ruční, když je námraza > 3 mm
Odtok vody z odmrazování	Integrovaný odtokový systém
Převěšení dveří	Možné, návod je součástí
Vestavná instalace	Ano, se sloupem a ventilační mřížkou
Upevnění ve sloupu	Dodané šrouby nahoře a dole
Propojení dveří	S výsuvnými lištami
Těsnění dveří	Dodáno, připevnit na opačnou stranu než panty
Elektrické napájení	220-240 V ~ 50 Hz (standard)

Často kladené otázky - RBC 3181 A ROSIERES

Jak zapnout mrazničku?

Pro zapnutí mrazničky otevřete horní dveře a stiskněte tlačítko (1) na ovládacím panelu. Pokud se po připojení nezobrazí žádná teplota, stisknutím tohoto tlačítka mrazničku zapněte.

Jak nastavit teplotu mrazničky?

Použijte tlačítko (2) pro snížení teploty a tlačítko (3) pro zvýšení. LED diody indikují úroveň: více LED diod a vyšší intenzita = chladněji.

Co znamená červená kontrolka?

Červená kontrolka se rozsvítí, když je teplota mrazničky -7 °C nebo vyšší. Pokud klesne pod -8 °C, automaticky zhasne. Při prvním spuštění zůstane rozsvícená, dokud teplota neklesne.

Jak aktivovat funkci SUPER?

Několikrát stiskněte tlačítko (2), dokud všechny LED diody nemají vysokou intenzitu, poté stiskněte znovu, dokud se nerozsvítí oranžová kontrolka. Funkce trvá maximálně 50 hodin. Chcete-li ji předčasně deaktivovat, stiskněte tlačítko (3).

Jak odmrazit mrazničku?

Mrazničku odmrazujte ručně, když vrstva námrazy přesáhne 3 mm. Vyjměte potraviny, vypněte spotřebič a nechte námrazu rozpustit. Nepoužívejte ostré nástroje.

Jak převěsit dveře?

Vyjměte tyč a pouzdro z horního příčníku, demontujte horní dveře, poté střední závěs. Demontujte spodní dveře, vyjměte tyč z pravého spodního závěsu a nasaďte ji na levý spodní závěs. Znovu namontujte závěsy a dveře zdola nahoru (1-2-3).

Jak nainstalovat spotřebič do sloupu?

Připevněte těsnění na opačnou stranu než panty, vložte spotřebič do sloupu, přilepte horní úhelník, upevněte horní část šrouby, upevněte spodní část, zacvakněte ventilační mřížku, poté upevněte střední úhelníky a utáhněte šrouby.

Co dělat, když červený alarm stále svítí?

Pokud červený alarm svítí i dlouho po spuštění, znamená to, že teplota mrazničky ještě neklesla na -8 °C. Počkejte, až teplota klesne. Pokud problém přetrvává, zkontrolujte, zda jsou dveře dobře zavřené.

Jak propojit dveře spotřebiče a sloupu?

Připevněte lištu na vnitřní stranu dveří sloupu 20 mm od vnějšího okraje. Otevřete oboje dveře, nasuňte táhlo na lištu a přilepte ho ke dveřím chladničky. Označte otvory, vyvrtejte vrtákem 2,5 mm a poté zašroubujte.

Jaké je maximální množství potravin k zmrazení?

Maximální množství potravin, které lze zmrazit, je uvedeno na výrobním štítku spotřebiče (viz obrázek 2). Pro přesnou kapacitu se podívejte na tento štítek.

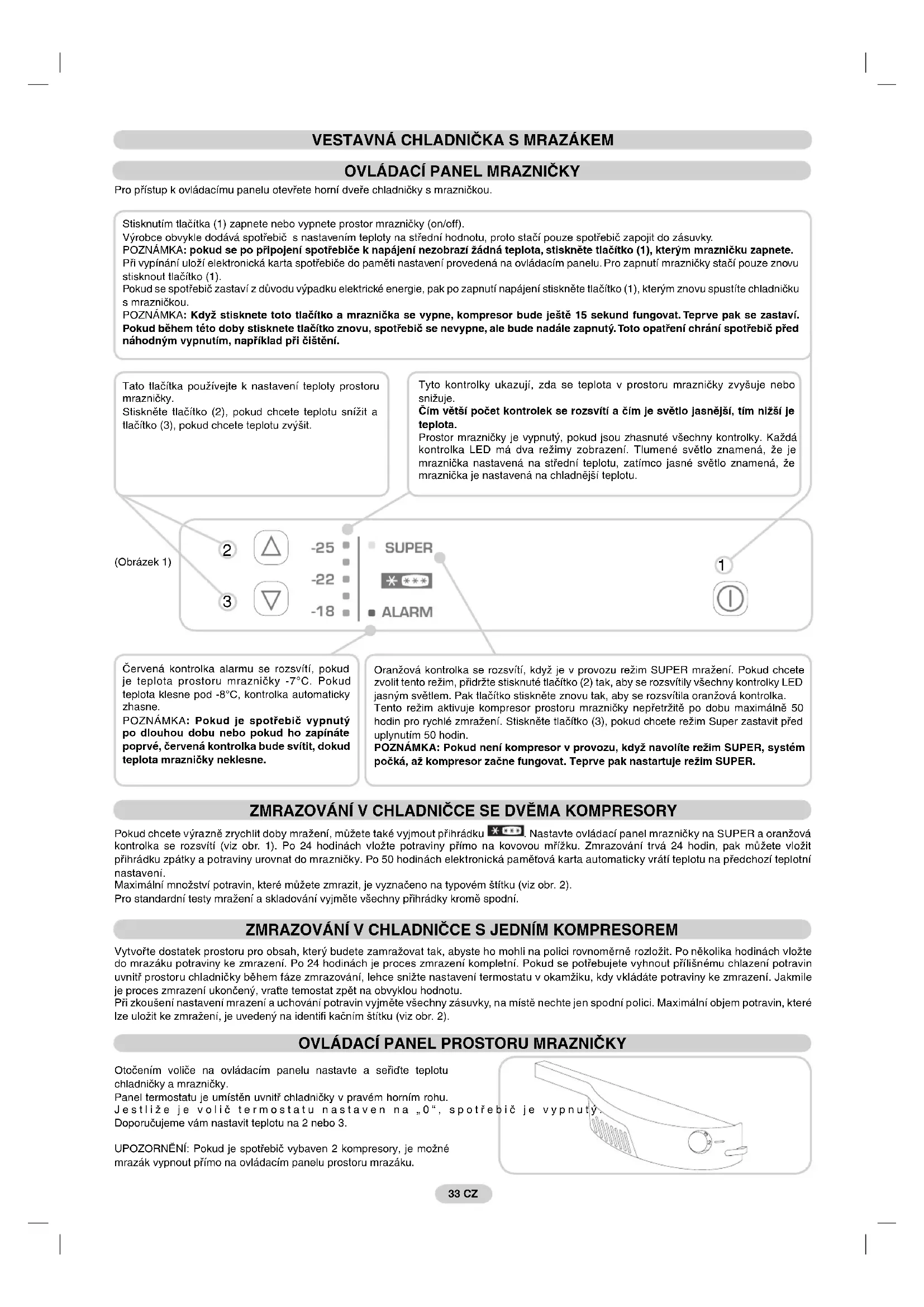

NÁVOD K OBSLUZE RBC 3181 A ROSIERES

Výrobce obvykle dodává spotřebič s nastavením teploty na střední hodnotu, proto stačí pouze spotřebič zapojit do zásuvky.

POZNÁMKA: Pokud se po připojení spotřebiče k napájení nezobrazí žádná teplota, stiskněte tlačítko (1), kterým mrazničku zapnete.

Při vypnutí zůstává elektronická karta spotřebiče v paměti nastavení provedená na ovládacím panelu. Pro zapnutí mrazničky stačí pouze znovu stisknout tlačítko (1).

Pokud se spotřebič zastaví z důvodu výpadku elektrické energie, pak po zapnutí napájení stiskněte tlačítko (1), kterým znovu spustíte chladničku s mrazničkou.

POZNÁMKA: Když stisknete toto tlačítko a mraznička se vypne, kompresor bude ještě 15 sekund fungovat. Teprve pak se zastaví. Pokud během této doby stisknete tlačítko znovu, spotřebič se nevypne, ale bude nadále zapnutý. Toto opatření chrání spotřebič před náhodným vypnutím, například při čištění.

Tato tlačítka používejte k nastavení teploty prostoru mrazničky.

Stiskněte tlačítko (2), pokud chcete teplotu snížit, a tlačítko (3), pokud chcete teplotu zvýšit.

Tyto kontrolky ukazují, zda se teplota v prostoru mrazničky zvyšuje nebo snižuje.

Čím větší počet kontrolek se rozsvítí a čím je světlo jasnější, tím nižší je teplota.

Prostor mrazničky je vypnutý, pokud jsou zhasnuté všechny kontrolky. Každá kontrolka LED má dva režimy zobrazení. Tlumené světlo znamená, že je mraznička nastavena na střední teplotu, zatímco jasné světlo znamená, že mraznička je nastavena na chladnější teplotu.

(Obrázek 1)

Červená kontrolka alarmu se rozsvítí, pokud je teplota prostoru mrazničky -7 °C. Pokud teplota klesne pod -8 °C, kontrolka automaticky zhasne.

POZNÁMKA: Pokud je spotřebič vypnutý po dlouhou dobu nebo pokud ho zapínáte poprvé, červená kontrolka bude svítit, dokud teplota mrazničky neklesne.

Oranžová kontrolka se rozsvítí, když je v provozu režim SUPER mražení. Pokud chcete zvolit tento režim, přidržte stisknuté tlačítko (2) tak, aby se rozsvítily všechny kontrolky LED jasným světlem. Pak tlačítko stiskněte znovu tak, aby se rozsvítila oranžová kontrolka.

Tento režim aktivuje kompresor prostoru mrazničky nepřetržitě po dobu maximálně 50 hodin pro rychlé zmrazení. Stiskněte tlačítko (3), pokud chcete režim Super zastavit před uplynutím 50 hodin.

POZNÁMKA: Pokud není kompresor v provozu, když navolíte režim SUPER, systém počká, až kompresor začne fungovat. Teprve pak nastartuje režim SUPER.

ZMRAZOVÁNÍ V CHLADNIČCE SE DVĚMA KOMPRESORY

Pokud chcete výrazně zrychlit dobu mražení, můžete také vyjmout přihrádku. Nastavte ovladač na panelu mrazničky na SUPER a oranžová kontrolka se rozsvítí (viz obr. 1). Po 24 hodinách vložte potraviny přímo na kovovou mřížku. Zmrazování trvá 24 hodin, pak můžete vložit přihrádku zpátky a potraviny urovnat do mrazničky. Po 50 hodinách elektronická paměťová karta automaticky vrátí teplotu na předchozí teplotní nastavení.

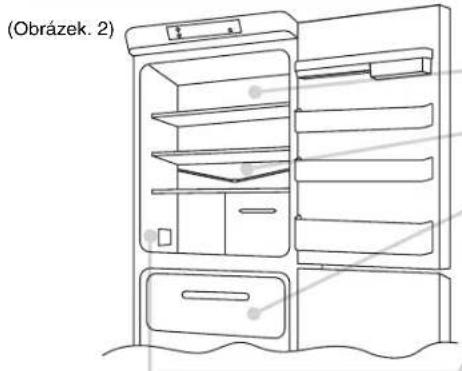

Maximální množství potravin, které můžete zmrazit, je vyznačeno na typovém štítku (viz obr. 2).

Pro standardní testy mražení a skladování vyjměte všechny přihrádky kromě spodní.

ZMRAZOVÁNÍ V CHLADNIČCE S JEDNÍM KOMPRESOREM

Vytvořte dostatek prostoru pro obsah, který budete zamrazovat, tak, abyste ho mohli na polici rovnoměrně rozložit. Po několika hodinách vložte do mrazáku potraviny ke zmražení. Po 24 hodinách je proces zmražení kompletní. Pokud se potřebujete vyhnout přílišnému chlazení potravin uvnitř prostoru chladničky během fáze zmrazování, lehce snižte nastavení termostatu v okamžiku, kdy vkládáte potraviny ke zmražení. Jakmile je proces zmražení ukončen, vraťte termostat zpět na obvyklou hodnotu.

Při zkoušení nastavení mražení a uchování potravin vyjměte všechny zásuvky, na místě nechte jen spodní polici. Maximální objem potravin, které lze uložit ke zmražení, je uveden na identifikačním štítku (viz obr. 2).

OVLÁDACÍ PANEL PROSTORU MRAZNIČKY

Otočením voliče na ovládacím panelu nastavte a seřiďte teplotu chladničky a mrazničky.

Panel termostatu je umístěn uvnitř chladničky v pravém horním rohu.

Jestliže je volič termostatu nastaven na "0", spotřebič je vypnutý.

Doporučujeme vám nastavit teplotu na 2 nebo 3.

UPOZORNĚNÍ: Pokud je spotřebič vybaven 2 kompresory, je možné

mrazák vypnout přímo na ovládacím panelu prostoru mrazáku.

ODMRAZOVÁNÍ

Prostor chladničky se automaticky odmrazí, pokud neběží kompresor.

Malé množství námrazy nebo kapky vody na zadní stěně prostoru chladničky je při provozu chladničky normální.

Zajistěte, aby odtok vody byl vždy čistý. Ujistěte se, že se potraviny nedotýkají zadní stěny nebo stěn chladničky.

Doporučujeme, abyste odmrazovali prostor mrazničky, pokud je vrstva námrazy silnější než 3 mm.

Poznámka: Zde je umístěn typový štítek. Potřebujete-li, v případě závady se obraťte na autorizované servisní středisko a uveďte informace z tohoto štítku.

Pozn.: Pokud je okolní teplota příliš vysoká, může spotřebič fungovat nepřetržitě a na zadní stěně prostoru chladničky se začne vytvářet vrstva námrazy. V takovém případě nastavte ovladač na nižší polohu (1-2).

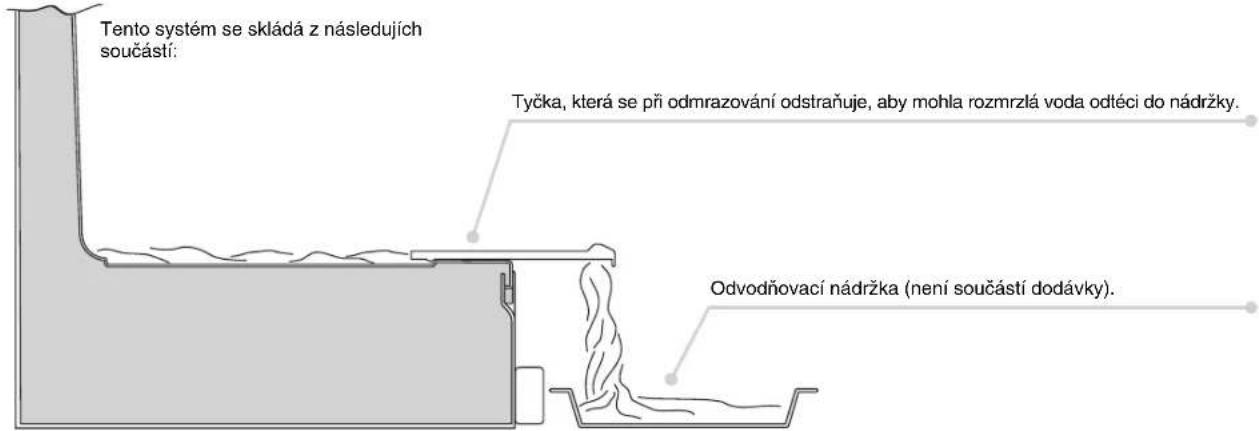

ODTOK VODY

Spotřebič je vybaven systémem pro odvod vody při odmrazování.

OBRÁCENÍ SMĚRU OTVÍRÁNÍ DVEŘÍ CHLADNIČKY S MRAZNIČKOU

Z horní lišty vyjměte čep a pouzdro.

Odstraňte horní dvířka.

Odmontujte prostřední závěs a podložky.

Odstraňte spodní dvířka.

Vyjměte čep ze spodní části pravého závěsu a namontujte ho na spodní levý závěs.

Otočte kryt držáku, který je pomocí západky namontován na držáku.

Upevněte závěs a dveře, postupujte směrem shora dolů 1 → 2-3

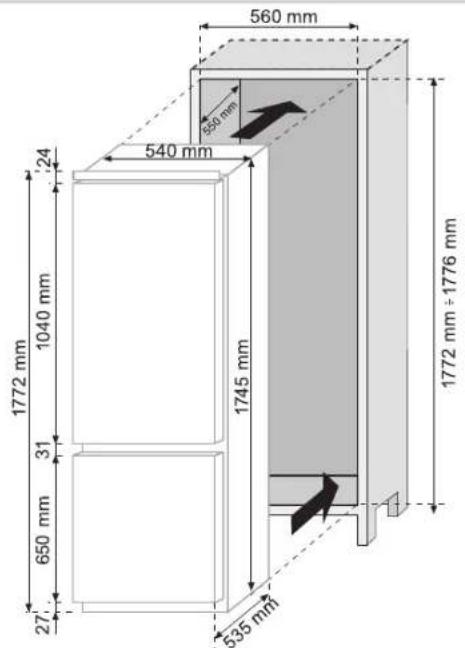

VELIKOST SPOTŘEBIČE A SKŘÍŇKY

INSTALACE SPOTŘEBIČE DO SKŘÍŇKY

Na opačnou stranu závěsu spotřebiče upevněte těsnění (je součástí dodávky).

1

Nainstalujte spotřebič do skříně a vyrovnejte ho na opačné straně od závěsu.

2

Ujistěte se, že je horní držák spotřebiče opřený o skříňku.

3

Upevněte horní část spotřebiče ke skříňce pomocí šroubů z výbavy.

4

Upevněte spodní část spotřebiče pomocí šroubů z výbavy.

5

Namontujte ventilační mřížku. Uvolněte šrouby na pravém středním

6

7

Desku umístěte těsně ke sloupku.

8

Pomocí šroubů z výbavy namontujte držák na skříňku.

9

Utáhněte šrouby na pravém středním závěsu.

10

Stejné kroky opakujte i pro levý střední závěs.

11

VYROVNÁNÍ DvíŘEK SKŘÍŇKY S DvíŘKY CHLADNIČKY S MRAZNIČKOU

Spotřebič je dodáván s montážní sadou (jezdec a držáky jezdců) sloužící k vyrovnání dvířek chladničky-mrazničky a dvířek kuchyňské skříňky.

Upevněte jezdce na vnitřní část dvířek kuchyňské skříňky v libovolné výšce. Ujistěte se, že je přibližně 20 mm od vnějšího okraje dvířek.

Otevřete dveře skříňky i chladničky. Umístěte držák jezdce na jezdec a připevněte ho ke dveřím spotřebiče.

Vyznačte si otvory pro šrouby a otvory vyvrtejte vrtákem o průměru 2,5 mm.

Namontujte dveře spotřebiče na skříňku. Jako vodítko použijte zářezy na držáku jezdce.

UJISTĚTE SE, ŽE VAŠE CHLADNIČKA S MRAZNIČKOU FUNGUJE SPRÁVNĚ

Po nainstalování spotřebiče umístěte zadní stěnu skříňky ke stěně, aby nebyla jednotka kompresoru přístupná.

Pro zajištění správného chodu spotřebiče musí vzduch cirkulovat tak, aby ochlazoval kondenzátor umístěný na zadní stěně výrobku.

Skříňka musí být vybavena zadním horním otvorem pro odvětrání, který musí zůstat volný, a předním otvorem, který je zakrytý ventilační mřížkou.

Rozměry vnějších otvorů skříňky.

Mezi skříňkou a stropem musí být ponechán uvedený volný prostor.
