RBC 3380 A - Lednice ROSIERES - Bezplatný návod k obsluze

Značka	Rosieres
Model	RBC 3380 A
Typ produktu	Chladnička-mraznička
Výška	1772-1776 mm
Šířka	560 mm
Hloubka	650 mm
Napájecí napětí	220-240 V / 50 Hz
Typ ovládání	Elektronické s ovládacím panelem na horních dveřích
Funkce SUPER mražení	Ano (rychlé mražení, max. doba 50 h)
Teplotní alarm	Ano (červená kontrolka při -7 °C, zhasne pod -8 °C)
Odmrazování chladničky	Automatické
Odmrazování mrazničky	Ruční (doporučeno při námraze >3 mm)
Změna směru otevírání dveří	Ano
Možnost vestavby	Ano (sloup)
Zařízení pro spojení dveří	Ano (výsuvné lišty)
Počet kompresorů	1 nebo 2 podle verze
Bezpečnostní vypnutí	Ano (po 15 sekundách stisknutí tlačítka (1))
Dodávaná ventilační mřížka	Ano
Systém odvádění vody z odmrazování	Páka a vanička (není součástí)

Často kladené otázky - RBC 3380 A ROSIERES

Jak zapnout mrazničku?

Po zapojení spotřebiče stiskněte tlačítko (1) na ovládacím panelu na horních dveřích chladničky. Pokud se nezobrazí žádná teplota, stiskněte znovu tlačítko (1).

Jak nastavit teplotu mrazničky?

Pomocí tlačítka (2) snižte teplotu a tlačítka (3) ji zvyšte. LED diody indikují úroveň: čím více LED svítí a čím je jejich intenzita vyšší, tím je teplota nižší.

Jak aktivovat funkci SUPER mražení?

Několikrát stiskněte tlačítko (2), dokud všechny LED diody nebudou mít vysokou intenzitu světla, poté znovu stiskněte (2), dokud se nerozsvítí oranžová kontrolka. Funkce trvá maximálně 50 hodin.

Co znamená červená kontrolka alarmu?

Červená kontrolka se rozsvítí, když teplota mrazničky dosáhne -7 °C. Automaticky zhasne, když teplota klesne pod -8 °C. Pokud je spotřebič delší dobu vypnutý nebo je uveden do provozu poprvé, kontrolka zůstane svítit, dokud teplota neklesne.

Jak odmrazit mrazničku?

Odmrazte mrazničku, když vrstva námrazy přesáhne 3 mm. Použijte páku pro odvod vody, aby voda odtékala do vaničky (není součástí). Nepoužívejte ostré nástroje.

Jak změnit směr otevírání dveří?

Vyjměte tyč a pouzdro z horního příčného nosníku, demontujte dveře v pořadí (horní, poté spodní), přesuňte panty zprava doleva a poté dveře znovu namontujte zdola nahoru. Podrobné kroky jsou v návodu.

Mohu mrazničku vypnout samostatně?

Ano, pokud je spotřebič vybaven dvěma kompresory. Stisknutím tlačítka (1) vypněte mrazničku; kompresor se zastaví po 15 sekundách. Opětovné stisknutí v této lhůtě zastavení zruší.

Jak nainstalovat spotřebič do sloupu?

Připevněte těsnění na stranu protilehlou k pantům, zasuňte spotřebič do sloupu, upevněte horní a spodní část dodanými šrouby a poté nainstalujte ventilační mřížku. Rozměry sloupu musí umožňovat volné proudění vzduchu.

Co dělat v případě poklesu napětí?

Po obnovení proudu znovu zapněte výrobek stisknutím tlačítka (1). Elektronická deska si pamatuje předchozí nastavení.

Jak spojit dveře sloupu a dveře spotřebiče?

Připevněte lištu na vnitřní stranu dveří sloupu asi 20 mm od vnějšího okraje. Otevřete dveře, umístěte tah na lištu, označte otvory, vyvrtejte vrtákem 2,5 mm a poté zašroubujte pro spojení dveří.

NÁVOD K OBSLUZE RBC 3380 A ROSIERES

Pro přístup k ovládacímu panelu otevřete horní dveře chladničky s mrazničkou.

Stisknutím tlačítka (1) zapnete nebo vypnete prostor mrazničky (on/off).

Výrobce obvykle dodává spotřebič s nastavením teploty na střední hodnotu, proto stačí pouze spotřebič zapojit do zásuvky.

POZNÁMKA: pokud se po připojení spotřebiče k napájení nezobrazí žádná teplota, stiskněte tlačítko (1), kterým mrazničku zapnete. Při vypínání uloží elektronická karta spotřebiče do paměti nastavení provedená na ovládacím panelu. Pro zapnutí mrazničky stačí pouze znovu stisknout tlačítko (1).

Pokud se spotřebič zastaví z důvodu výpadku elektrické energie, pak po zapnutí napájení stiskněte tlačítko (1), kterým znovu spustíte chladničku s mrazničkou.

POZNÁMKA: Když stisknete toto tlačitko a mraznička se vypne, kompresor bude ještě 15 sekund fungovat. Teprve pak se zastaví. Pokud během této doby stisknete tlačitko znovu, spotřebič se nevypne, ale bude nadále zapnutý. Toto opatření chrání spotřebič před náhodným vypnutím, například při čištění.

Tato tlačitka používejte k nastavení teploty prostoru mrazničky.

Stiskněte tlačítko (2), pokud chcete teplotu snížit a tlačítko (3), pokud chcete teplotu zvýšit.

Tyto kontrolky ukazují, zda se teplota v prostoru mrazničky zvyšuje nebo snižuje.

Čím větší počet kontrolek se rozsvítí a čím je světlo jasnější, tím nlžší je teplota.

Prostor mrazničky je vypnutý, pokud jsou zhasnuté všechny kontrolky. Každá kontrolka LED má dva režimy zobrazení. Tlumené světlo znamená, že je mraznička nastavená na střední teplotu, zatímco jasné světlo znamená, že mraznička je nastavená na chladnější teplotu.

(Obrázek 1)

2

-25

-22

-18

SUPER

ALARM

1

Červená kontrolka alarmu se rozsvítí, pokud je teplota prostoru mrazničky -7°C. Pokud teplota klesne pod -8°C, kontrolka automaticky zhasne.

POZNÁMKA: Pokud je spotřebič vypnutý po dlouhou dobu nebo pokud ho zapínáte poprvé, červená kontrolka bude svítit, dokud teplota mrazničky neklesne.

Oranžová kontrolka se rozsvití, když je v provozu režim SUPER mražení. Pokud chcete zvolit tento režim, přidržte stisknuté tlačitko (2) tak, aby se rozsvitily všechny kontrolky LED jasným světlem. Pak tlačitko stiskněte znovu tak, aby se rozsvitila oranžová kontrolka.

Tento režim aktivuje kompresor prostoru mrazničky nepřetržitě po dobu maximálně 50 hodin pro rychlé zmražení. Stiskněte tlačítko (3), pokud chcete režim Super zastavit před uplynutím 50 hodin.

POZNÁMKA: Pokud není kompresor v provozu, když navolíte režim SUPER, systém počká, až kompresor začne fungovat. Teprve pak nastartuje režim SUPER.

ZMRAZOVÁNÍ V CHLADNIČCE SE DVĚMA KOMPRESORY

Pokud chcete výrazně zrychlit doby mražení, můžete také vyjmout příhrádku * * * *. Nastavte ovládací panel mrazničky na SUPER a oranžová kontrolka se rozsvítí (viz obr. 1). Po 24 hodinách vložte potraviny přímo na kovovou mřížku. Zmrazování trvá 24 hodín, pak můžete vložit příhrádku zpátky a potraviny urovnat do mrazničky. Po 50 hodinách elektronická pamětová karta automaticky vrálí teplotu na předchozí teplotní nastavení.

Maximální množství potravin, které můžete zmrazit, je vyznačeno na typovém štítku (viz obr. 2).

Pro standardní testy mražení a skladování vyjměte všechny přihrádky kromě spodní.

ZMRAZOVÁNÍ V CHLADNIČCE S JEDNÍM KOMPRESOREM

Vytvořte dostatek prostoru pro obsah, který budete zamražovat tak, abyste ho mohli na polici rovnoměrně rozložit. Po několika hodinách vložte do mrazáku potraviny ke zmrazení. Po 24 hodinách je proces zmrazení kompletní. Pokud se potřebujete vyhnout přílišnému chlazení potravin uvnitř prostoru chladničky během fáze zmrazování, lehce snižte nastavení termostatu v okamžiku, kdy vkládáte potraviny ke zmrazení. Jakmile je proces zmrazení ukončený, vratte temostat zpět na obvyklou hodnotu.

Při zkoušení nastavení mrazení a uchování potravin vyjměte všechny zásuvky, na místě nechte jen spodní polici. Maximální objem potravin, které lze uložit ke zmražení, je uvedený na identifi kačním štítku (viz obr. 2).

OVLÁDACÍ PANEL PROSTORU MRAZNIČKY

Otočením voliče na ovládacím panelu nastavte a seřid'te teplotu chladničky a mrazničky.

Panel termostatu je umístěn uvnitř chladničky v pravém horním rohu.

Jestliže je volič termostatu nastaven na „0“, spotřebič je vypnutý

Doporučujeme vám nastavit teplotu na 2 nebo 3.

UPOZORNĚNÍ: Pokud je spotřebič vybaven 2 kompresory, je možné mrazák vypnout přímo na ovládacím panelu prostoru mrazáku.

Prostor chladničky se automaticky odmrazí, pokud neběží kompresor.

Malé množství námrazy nebo kapky vody na zadní stěně prostoru chladničky je při provozu chladničky normální.

Zajistěte, aby výpust vody byla vždy čistá. Ujistěte se, že se potraviny nedotýkají zadní stěny nebo stran chladničky.

Doporučujeme, abyste odmrazovali prostor mrazničky, pokud je vrstva námrazy silnější než 3 mm.

Poznámka: Zde je umístěn je typový štítek. Potřebujete-li, v případě závady se obraťte na autorizované servisní středisko a uvedte informace z tohoto štítku.

Pozn.: Pokud je okolní teplota příliš vysoká, může spotřebič fungovat nepřetržitě a na zadní stěně prostoru chladničky se začne vytvářet vrstva námrazy. V takovém případě nastavte ovladač na nižší polohu (1-2).

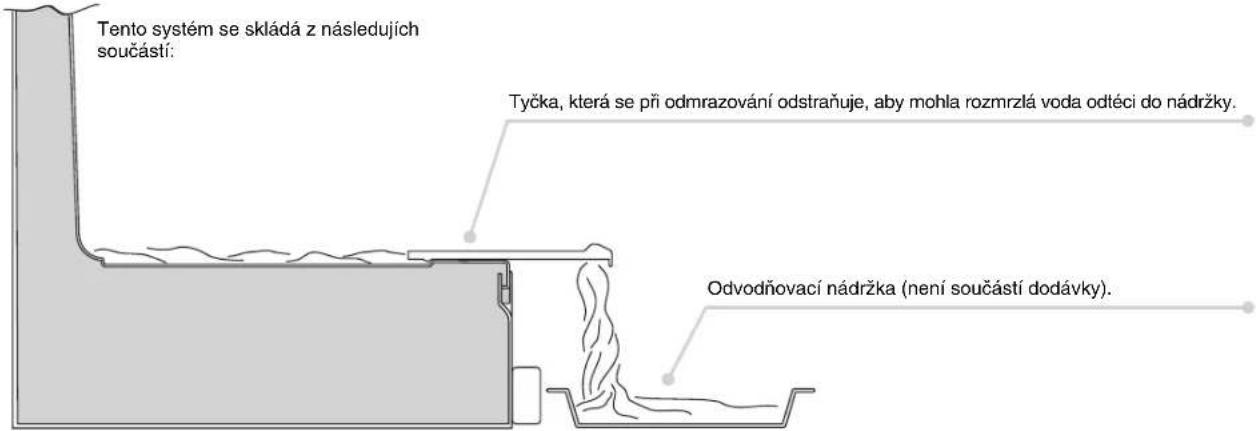

ODTOK VODY

Spotřebič je vybaven systémem pro odvod vody při odmrazování.

OBRÁCENÍ SMĚRU OTVÍRÁNÍ DVERÍ CHLADNIČKY S MRAZNIČKOU

Z horní lišty vyjměte čep a pouzdro.

Odstraňte horní dvířka.

Odmontujte prostřední závěs a podložky.

Odstraňte spodní dvířka.

Vyjměte čep ze spodní části pravého závěsu a namontujte ho na spodní levý závěs.

Obratte kryt držáku, který je pomocí západky namontovaný na držáku.

Upevněte závěs a dveře, postupujte směrem odshora dolů 1 → 2 → 3

VELIKOST SPOTŘEBIČE A SKŘÍŇKY

INSTALACE SPOTŘEBIČE DO SKŘÍŇKY

Na opačnou stranu závěsů spotřebiče upevněte těsnění (je součástí dodávky).

1

Nainstalujte spotřebič do skříňky a vyrovnejte ho na opačné straně od závěsů.

2

Ujistěte se, že je horní držák spotřebiče opřený o skřínku.

3

Upevněte horní část spotřebiče ke skřínce pomocí šroubů z výbavy.

4

Upevněte spodní část spotřebiče pomocí šroubů z výbavy.

5

Namontujte ventilační mřížku. Uvolněte šrouby na pravém středním závěsu.

6

7

Destičku umístěte těsně ke sloupku.

8

Pomocí šroubů z výbavy namontujte držák na skřínku.

9

Utáhněte šrouby na pravém středním závěsu.

10

Stejné kroky opakujte i pro levý střední závěs.

11

VYROVNÁNÍ DVÍŘEK SKŘÍŇKY S DVÍŘKY CHLADNIČKY S MRAZNIČKOU

Spotřebič je dodávaný s montážní sadou (jezdec a držáky jezdčů) sloužící k vyrovnání dvířek chladničky-mrazničky a dvířek kuchyňské skříňky.

Upevněte jezdce na vnitřní část dvířek kuchyňské skřiňky v libovolné výšce. Ujistěte se, že je přibližně 20 mm od vnějšího okraje dvířek.

Otevřete dveře skříňky i chladničky. Umístěte držák jezdce na jezdec a připevněte ho ke dvěřím spotřebiče.

Vyznačte si otvory pro šrouby a otvory vyvrtejte vrtákem o průměru 2,5 mm.

Namontujte dveře spotřebiče ke dveřim skříňky. Jako vodítko použijte zářezy na držáku jezdce.

Po nainstalování spotřebiče umístěte zadní stěnu skříňky ke stěně, aby nebyla jednotka kompresoru přístupná.

Pro zajištění správného chodu spotřebiče musí vzduch cirkulovat tak, aby ochlazoval kondenzátor umístěný na zadní stěně výrobku.

Skříňka musí být vybavena zadním horním otvorem pro odvětrání, který musí zůstat volný, a předním otvorem, který je zakrytý ventilační mřížkou.

Rozměry vnějších otvorů skříňky.

Mezi skříňkou a stropem musí být ponechán uvedený volný prostor.
