Merke	Rosieres
Modell	RBC 3380 A
Produkttype	Kjøleskap-fryser
Høyde	1772-1776 mm
Bredde	560 mm
Dybde	650 mm
Strømforsyning	220-240 V / 50 Hz
Betjeningstype	Elektronisk med kontrollpanel på overdøren
SUPER frysefunksjon	Ja (hurtigfrysing, maks varighet 50 timer)
Temperaturalarm	Ja (rød indikator ved -7 °C, slukker under -8 °C)
Avriming av kjøleskap	Automatisk
Avriming av fryser	Manuell (anbefales hvis rim >3 mm)
Vendbar dør	Ja
Innbyggingsmulighet	Ja (kolonne)
Dørkoblingsanordning	Ja (trekkglidere)
Antall kompressorer	1 eller 2 avhengig av versjon
Sikkerhetsstopp	Ja (etter 15 sekunders trykk på knapp (1))
Ventilasjonsgitter medfølger	Ja
Avrimingsvannavledningssystem	Spak og beholder (følger ikke med)

Ofte stilte spørsmål - RBC 3380 A ROSIERES

Hvordan slår jeg på fryseren?

Etter at du har koblet til apparatet, trykk på knapp (1) på kontrollpanelet som sitter på kjøleskapets overdør. Hvis ingen temperatur vises, trykk på knapp (1) igjen.

Hvordan justerer jeg temperaturen i fryseren?

Bruk knapp (2) for å senke temperaturen og knapp (3) for å øke den. LED-ene indikerer nivået: jo flere LED som lyser og jo sterkere intensitet, desto lavere er temperaturen.

Hvordan aktiverer jeg SUPER frysefunksjon?

Trykk flere ganger på knapp (2) til alle LED-ene har sterk lysintensitet, og trykk deretter på (2) igjen til den oransje indikatoren tennes. Funksjonen varer i maks 50 timer.

Hva betyr den røde alarmindikatoren?

Den røde indikatoren tennes når fryserens temperatur når -7 °C. Den slukker automatisk når temperaturen synker under -8 °C. Hvis apparatet har vært avslått lenge eller er tatt i bruk for første gang, forblir indikatoren tent til temperaturen synker.

Hvordan avrimer jeg fryseren?

Avrim fryseren når rimlaget overstiger 3 mm. Bruk avrimingsspaken for å lede vannet til et kar (følger ikke med). Ikke bruk skarpe verktøy.

Hvordan endrer jeg døråpningsretning?

Fjern stangen og hylsen fra den øverste traversen, demonter dørene i rekkefølge (øverst først, deretter nedre), flytt hengslene fra høyre til venstre, og monter dørene fra bunn til topp. Detaljerte trinn finnes i bruksanvisningen.

Kan jeg slå av fryseren separat?

Ja, hvis apparatet har to kompressorer. Trykk på knapp (1) for å slå av fryseren; kompressoren stopper etter 15 sekunder. Et nytt trykk innen denne tiden kansellerer stoppet.

Hvordan installerer jeg apparatet i en kolonne?

Fest tetningslisten på siden motsatt hengslene, sett apparatet inn i kolonnen, fest toppen og bunnen med de medfølgende skruene, og installer deretter ventilasjonsgitteret. Kolonnens dimensjoner må tillate fri luftsirkulasjon.

Hva gjør jeg ved strømbrudd?

Når strømmen er tilbake, slå på produktet ved å trykke på knapp (1). Det elektroniske kortet husker de forrige innstillingene.

Hvordan kobler jeg kolonnens dører med apparatets dører?

Fest glideren på innsiden av kolonnedøren omtrent 20 mm fra ytterkanten. Åpne dørene, plasser trekkstangen på glideren, merk hullene, bor med 2,5 mm bor, og skru for å koble dørene.

BRUKSANVISNING RBC 3380 A ROSIERES

INDBYGNINGSKJØLESKAP/-FRYSER .... fra side 53 til side 56 DA

Åpne den øverste døren for å få tilgang på kontrollpanelet.

Trykk inn knapp (1) for å skru frysedelen på/av.

Produsenten forhåndsinnstiller vanligvis apparatet på middels temperatur, slik at du kun behøver å koble apparatet til strøm.

MERK: Dersom ingen temperatur vises når du kobler apparatet til strøm, trykk på knappen (1) for å gå til frysedelen.

Apparatets elektroniske minne lagrer innstillingene på kontrollpanelet når du slår av apparatet, slik at du kun behøver å trykke på knappen (1) for å slå på frysedelen igjen.

Dersom apparatet stopper på grunn av strømbrudd, trykk på knappen (1) for å restarte apparatet når strømmen kommer tilbake.

MERK: Når du trykker inn knappen og frysedelen er skrudd av, vil det ta 15 sekunder før kompressoren slår seg av. Dersom du trykker inn knappen i løpet av denne tiden, vil apparatet fortsette å gå. Dette hindrer at apparatet blir slått av ved en feiltakelse, f.eks. når det vaskes.

Bruk disse knappene for å stille inn fryserens temperatur.

Trykk på knapp (2) for å senke temperaturen og knapp (3) for å heve temperaturen.

Disse LED-lysene viser om temperaturen stiger eller synker i frysedelen. Flere LED-lys kommer til syne, og lyset blir sterkere etter som temperaturen synker.

Frysedelen er av når LED-lysene ikke lyser. Hvert LED-lys har to visningsmodi. Et svakt lys viser at fryseren er satt på en middels temperatur, mens et sterkt lys viser at fryseren holder en lavere temperatur.

(Figur 1)

2

-25

-22

-18

SUPER

ALARM

1

Det røde alarmlyset kommer når fryserens temperatur er -7°C. Dersom temperaturen synker til mindre enn -8°C, vil lyset automatisk slå seg av.

MERK: Dersom apparatet slås av for en lengre periode, eller det slås på for første gang, vil det røde lyset lyse inntil fryserens temperatur synker.

Det oransje lyset slår seg på når du velger SUPER-modus. Fortsett å trykke på knapp (2) slik at alle LED-lys lyser med et sterkt lys og trykk på knappen igjen inntil det oransje lyset slår seg på.

Dette moduset sørger for at kompressoren arbeider ekstra i inntil 50 timer for hurtig innfrysning. Trykk knapp (3) for å stanse SUPER-moduset før de 50 timene er omme.

MERK: Dersom kompressoren ikke arbeider når du velger SUPER-modus, vil systemet vente på at kompressoren arbeider før det starter SUPER-modus.

Dersom du ønsker en vesentlig raskere innfrysning, kan du også fjerne * * * * boksen. Sett fryserens kontrollpanel på SUPER slik at det oransje lyset lyser (se figur 1). Etter 24 timer legger du mat direkte på metallstativet. Dypfrysing tar 24 timer, og du kan da putte boksen tilbake og legge maten i fryseren. Etter 50 timer vil den elektroniske minnetavlen automatisk gjeninnstille temperaturen tilbake til forrige middeltemperaturinnstilling. Maksimumsmengder for hvor mye mat som kan fryses er beskrevet på oversikten (se figur 2).

Fjern alle bokser bortsett fra den nederste for fryse- og lagringstester.

Gjør nødvendig plass til å romme varene slik at de blir frosset og så de kan legges jevnt utover hyllen. Etter noen få timer, kan du legge inn maten du skal fryse. Etter 24 timer er nedfrysingen fullført. For å unngå overdreven kjøling av maten inni kjøleskap-delen under frysefasen, er det nødvendig å sette ned verdien på termostaten litt, når du legger inn maten som skal fryses. På slutten av nedfrysingsprosessen, skrur du termostaten tilbake til sin vanlige verdi.

For å teste reglene for nedfrysing og oppbevaring flytter du alle skuffene, bortsett fra den nederste. Maksimal mengde mat som kan dypfryses er spesifisert på merkeskiltet (se figur 2).

FRYSEDELENS KONTROLLPANEL

Vri knappen på kontrollpanelet for å stille inn og justere temperaturen for kjøl og frys.

Termostatpanelet sitter oppe i høyre hjørne på innsiden av kjøledelen. Apparatet er slått av når bryteren står på «0». Vi anbefaler å sette temperaturen på 2 eller 3.

ADVARSEL: Hvis produktet er utstyrt med 2 kompressorer, er det mulig å skru av fryseren direkte ved å bruke kontrollpanelet i fryserdelen.

En liten mengde rim eller vanndråper på baksiden av kjøledelen er normalt når kjøledelen er i drift.

Forsikre deg om at avløpshullet alltid er rent. Pass på at mat ikke kommer i berøring med kjøledelens sider eller bakvegg.

NB: Dette er merkeskiltet. Hvis du må kontakte vår serviceavdeling ved feil, oppgi dataene på merkeskiltet.

MERK: Dersom romtemperaturen er svært høy, kan apparatet arbeide kontinuerlig, og det vil danne seg et rimlag på baksiden av kjøledelen. Dersom dette skjer, vri bryteren til en lavere innstilling (1-2).

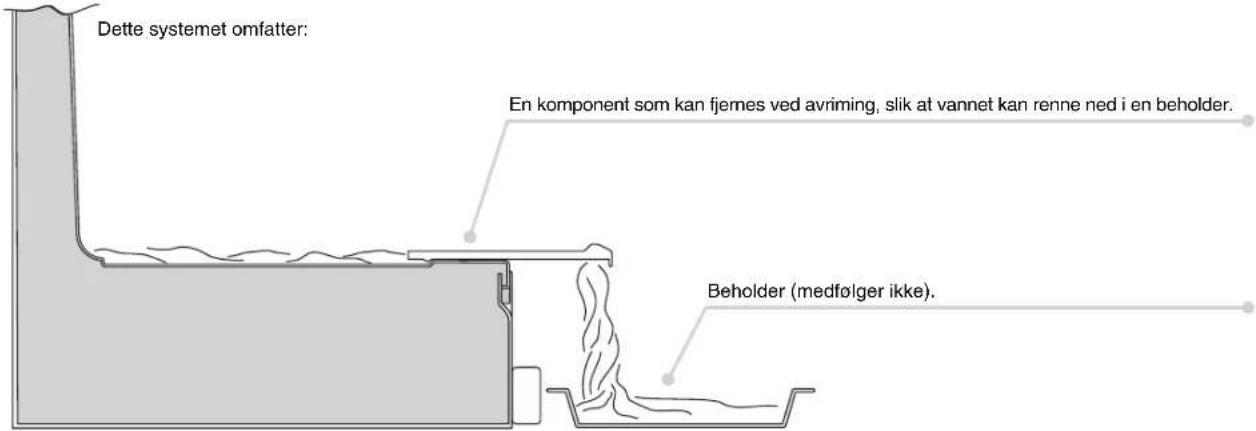

DRENERING AV VANN

Apparatet har et system for å drenere vann fra avriming.

HENGSLE OM DØRENE

Fjern plugg og foring fra toppanelet.

1

Demonter midthengslen og pakningene.

3

Fjern pluggen på nederste hengsel på høyre side og sett den i hengselen nederst på venstre side.

5

Gjør det samme med resterende hengsler og dører fra toppen og nedover 1 2→3.→

7

Fest tetningen (medfølger) til apparatet på motsatt side av hengslene.

1

Sett apparatet inn i skapet i flukt med motsatt side av hvor hengslene sitter.

2

Pass på at toppbraketten på apparatet vender mot skapet.

3

Fest toppen av apparatet til skapet ved hjelp av de medfølgende skruene.

4

Fest bunnen av apparatet ved hjelp av de medfølgende skruene.

5

Monter ventilasjonsristen. Løsne skruene på den midtre hengselen på høyre side.

6

7

Plasser platen nær kolonnen.

8

Fest braketten til med skapet med de medfølgende skruene.

9

Skru fast skruene på det midtre hengselet på høyre side.

10

Gjør det samme på det midterste hengslet på venstre side.

11

TILPASS SKAPDØRENE TIL DØRENE PÅ KJØLE-/FRYSESKAPET

Apparatet er utstyrt med skinner og braketter for å feste dørene til dørene på innbygningsenheten.

Fest skinnen på innsiden av skapdøren i den høyden du ønsker. Pass på at den er rundt 20 mm fra kanten på døra.

Åpne dørene på skapet og kjøleskapet. Fest skinnebraketten rundt skinnen og fest til apparatets dør.

Fest kjøleskapsdøren til skapdøren ved å bruke hullene i skinnebraketten som mal.

Etter at apparatet er satt på plass, sette skapets bakside mot en vegg slik at det ikke er åpen tilgang til kompressoren.

For at kjøle-/fryseskapet skal kunne fungere riktig, må luft kunne sirkulere for å kjøle ned kondensoren i apparatets bunn.

Skapet må ha et utløp bak med åpning oppe som ikke dekkes til, og en åpning i front dekket av ventilatorristen.

Størrelsen på utskjæringene på skapet.

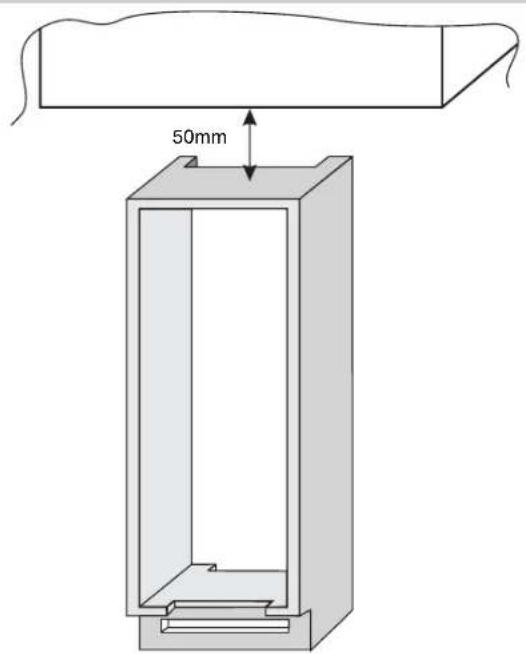

Nødvendig åpning mellom skap og tak.

Mål på enhetens utskjæring.

Fjern alle bokser, bortsett fra den i bunnen for testing av innfrysing og standard oppbevaring.

FRYSING I KOMBISKAP MED KOMPRESSOR

Fjern stift og bøssing fra toppanelet.

1

Fjern den øverste døren.

2
