Marca	Rosieres
Modello	RBC 3380 A
Tipo di prodotto	Frigorifero-congelatore
Altezza	1772-1776 mm
Larghezza	560 mm
Profondità	650 mm
Tensione di alimentazione	220-240 V / 50 Hz
Tipo di comando	Elettronico con pannello di comando sulla porta superiore
Funzione SUPER congelamento	Sì (congelamento rapido, durata max 50 h)
Allarme di temperatura	Sì (spia rossa a -7 °C, si spegne sotto -8 °C)
Sbrinamento del frigorifero	Automatico
Sbrinamento del congelatore	Manuale (consigliato se brina >3 mm)
Inversione del senso di apertura delle porte	Sì
Possibilità di incasso	Sì (colonna)
Dispositivo di accoppiamento delle porte	Sì (guide a tiro)
Numero di compressori	1 o 2 a seconda della versione
Arresto di sicurezza	Sì (dopo 15 secondi di pressione sul tasto (1))
Griglia di aerazione fornita	Sì
Sistema di evacuazione dell'acqua di sbrinamento	Leva e vaschetta (non fornita)

Domande frequenti - RBC 3380 A ROSIERES

Come accendere il congelatore?

Dopo aver collegato l'apparecchio, premere il tasto (1) del pannello di comando situato sulla porta superiore del frigorifero. Se non viene visualizzata alcuna temperatura, premere nuovamente il tasto (1).

Come regolare la temperatura del congelatore?

Utilizzare il tasto (2) per diminuire la temperatura e il tasto (3) per aumentarla. I LED indicano il livello: più LED sono accesi e maggiore è la loro intensità, più bassa è la temperatura.

Come attivare la funzione SUPER congelamento?

Premere più volte il tasto (2) finché tutti i LED non avranno una forte intensità luminosa, quindi premere di nuovo (2) finché la spia arancione non si accende. La funzione dura al massimo 50 ore.

Cosa significa la spia rossa di allarme?

La spia rossa si accende quando la temperatura del congelatore raggiunge -7 °C. Si spegne automaticamente quando la temperatura scende sotto -8 °C. Se l'apparecchio è spento da molto tempo o viene messo in funzione per la prima volta, la spia rimane accesa finché la temperatura non scende.

Come sbrinare il congelatore?

Sbrinare il congelatore quando lo strato di brina supera i 3 mm. Utilizzare la leva di evacuazione per consentire all'acqua di defluire in una vaschetta (non fornita). Non utilizzare utensili taglienti.

Come invertire il senso di apertura delle porte?

Rimuovere l'asta e la boccola della traversa superiore, smontare le porte nell'ordine (superiore poi inferiore), spostare le cerniere da destra a sinistra, quindi rimontare le porte dal basso verso l'alto. I passaggi dettagliati sono nel manuale.

Posso spegnere il congelatore separatamente?

Sì, se l'apparecchio è dotato di due compressori. Premere il tasto (1) per spegnere il congelatore; il compressore si arresta dopo 15 secondi. Una nuova pressione entro questo termine annulla l'arresto.

Come installare l'apparecchio in una colonna?

Fissare la guarnizione sul lato opposto alle cerniere, inserire l'apparecchio nella colonna, fissare la parte superiore e inferiore con le viti fornite, quindi installare la griglia di aerazione. Le dimensioni della colonna devono consentire una libera circolazione dell'aria.

Cosa fare in caso di calo di tensione elettrica?

Una volta ripristinata la corrente, riaccendere il prodotto premendo il tasto (1). La scheda elettronica memorizza i parametri precedenti.

Come accoppiare le porte della colonna e quelle dell'apparecchio?

Fissare la guida all'interno della porta della colonna a circa 20 mm dal bordo esterno. Aprire le porte, posizionare il tiro sulla guida, segnare i fori, forare con una punta da 2,5 mm, quindi avvitare per accoppiare le porte.

MANUALE UTENTE RBC 3380 A ROSIERES

COMBINATO INCASSO .....da pag. 1 a pag. 4 IT

Per raggiungere il quadro comandi è suffi ciente aprire la porta superiore del frigorifero.

Il tasto (1) permette l'accensione o lo spegnimento del vano freezer.

Generalmente il prodotto viene fornito dalla casa produttrice con una temperatura intermedia, è necessario quindi solo inserire la spina nella presa della corrente elettrica.

ATTENZIONE: Nel caso in cui all'inserimento della spina di rete non venga visualizzata alcuna temperatura, premere il pulsante (1) per accendere la sezione freezer.

La scheda elettronica di questo prodotto memorizza le impostazioni del pannello comandi impostate al momento dello spegnimento, sarà dunque necessario solo digitare il tasto (1), per far funzionare nuovamente il vano freezer.

Nel caso in cui si verifichi un calo di tensione elettrica e il prodotto sia spento, una volta che la corrente sia ripristinata il prodotto andrà riavviato premendo il tasto (1).

ATTENZIONE: Qualora il pulsante venga premuto e il vano freezer venga spento, occorrono 15 secondi prima che il compressore si fermi. Se durante questo lasso di tempo il pulsante viene ripremuto, il prodotto continuerà a funzionare senza un'interruzione del funzionamento dell'apparecchio. Questo accorgimento è stato introdotto per evitare spegnimenti accidentali, ad esempio durante la periodica pulizia dei prodotto.

Questi pulsanti permettono di impostare la temperatura del vano freezer.

Il pulsante (2) diminuisce la temperatura, mentre il pulsante (3) alza la temperatura del congelatore.

Queste spie luminose (LED) indicano l'aumento o la diminuzione della temperatura nel vano freezer.

La temperatura diminuisce con l'aumento delle spie accese e con l'aumento dell'intensità luminosa dei led.

Quando tutti i LED sono spenti il vano freezer è spento. Ogni LED ha 2 stati di accensione, lo stato di bassa luminosità corrisponde ad una temperatura intermedia, mentre un'alta luminosità corrisponde ad una temperatura più fredda.

(Figura 1)
2

-25
-22
-18

SUPER

■ ALARM

1

La spia rossa dell'Allarme si accende quando la temperatura del vano freezer è di 7°C. Qualora la temperatura scenderà sotto i -8°C, la spia si spegnerà automaticamente.

ATTENZIONE: Ogni qual volta il prodotto venga spento per un lungo periodo o si avvia per la prima volta, la spla rossa si accenderà fi no a quando la temperatura del vano freezer non diminuirà.

La spia arancio si accende quando la funzione SUPER è attivata. Per poter attivare questa funzione premere ripetutamente il pulsante (2) in modo che tutti i LED si accendano con alta luminosità e quindi premere nuovamente il tasto fi no a che la spia arancio si illumini.

Questa funzione alimenta il compressore del vano freezer in modo continuo per un tempo massimo di 50 ore ed è indicata per effettuare congelazioni rapide. Per uscire dalla funzione Super, prima che siano trascorse 50 ore è suffi ciente premere il pulsante (3).

ATTENZIONE: Se il compressore è in pausa all'azionamento della funzione SUPER, il sistema ultimerà la suddetta pausa prima di attivare la funzione SUPER.

CONGELAZIONE DEL FRIGORIFERO BICOMPRESSORE

Per ridurre notevolmente i tempi di congelazione è possibile togliere temporaneamente i cassetti ad esclusione dell'ultimo in basso. Impostare il pannello di controllo del freezer sulla funzione SUPER, contemporaneamente si accenderà la relativa spia arancio (vedi figura 1). Dopo 24 ore introdurre i cibi direttamente sulla griglia metallica. Trascorse altre 24 ore la congelazione è terminata, sì può reintrodurre il cassetto e ridistribuire i cibi all'interno del congelatore. Trascorse circa 50 ore la scheda elettronica automaticamente si posizionerà nello stato impostato prima della congelazione.

La quantità massima di alimenti che è possibile congelare è indicata nella targhetta matricola, (vedi figura 2). Per le prove normative di congelazione e conservazione togliere tutti i cassetti ad esclusione di quello in basso.

CONGELAZIONE DEL FRIGORIFERO MONOCOMPRESSORE

Creare lo spazio necessario a contenere il carico da congelare che andrà distribuito uniformemente sul ripiano. Dopo alcune ore introdurre i cibi da congelare. Trascorse 24h la congelazione è terminata. Per evitare di raffreddare eccessivamente i cibi all'interno del vano frigorifero durante la fase di congelazione, se necessario, arretrare leggermente la posizione del termostato all'inserimento del cibo da congelare. Al termine della congelazione, riportare la manopola termostato sul valore abituale. Per le prove normative di congelazione e conservazione togliere tutti i cassetti ad esclusione di quello in basso. La quantità massima di alimenti che si può congelare è indicata nella targhetta matricola, (vedi figura 2).

SCATOLA COMANDI VANO FRIGORIFERO MONOCOMPRESSORE E BICOMPRESSORE

Per poter accendere e modifi care la temperatura del frigorifero è necessario agire sulla manopola della scatola comandi. La scatola termostato è collocata all'interno del frigorifero in alto a destra. Il frigorifero è spento se la manopola è sulla posizione „0“. R egolare la manopola in base alla temperatura che si vuole nel frigorifero.

ATTENZIONE: Nel caso in cui il prodotto abbia 2 compressori lo spegnimento del freezer sarà possibile agendo direttamente sul quadro comandi del vano freezer.

Lo sbrinamento della cella frigo avviene automaticamente durante le pause del compressore.
La presenza di un lieve strato di brina o di gocce di acqua durante il funzionamento è da considerarsi normale.
E' importante mantenere sempre pulito il condotto di scarico ed evitare di porre i cibi a contatto con la parete della cella.
E' consigliabile sbrinare la zona congelatore quando lo strato di ghiaccio supera i 3 mm di spessore.

N.B. In questa posizione è possibile trovare la targa matricola, contenente i dati da comunicare all'Assistenza Tecnica qualora si verifi casse un guasto.

Importante: In presenza di temperatura ambiente molto calda, l'apparecchio potrebbe funzionare in continuo, con conseguente formazione anomala di brina sulla parete di fondo della cella frigo. In questi casi è necessario ruotare la manopola frigo su numeri più bassi (1-2).

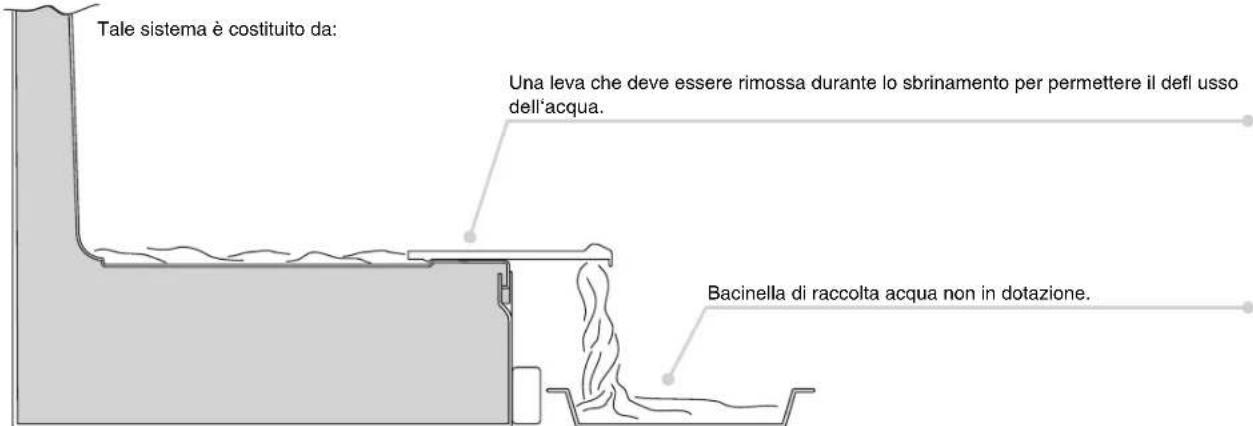

IL DRENAGGIO DELL'ACQUA

Il Congelatore è dotato di un sistema di evacuazione dell'acqua di sbrinamento.

INVERSIONE DEL SENSO DI APERTURA DELLE PORTE

Togliere il perno e la relativa bussola della traversa superiore.

1

Rimuovere la porta superiore.

2

Rimuovere la porta inferiore.

4

Rimuovere il perno della cerniera inferiore destra e rimontarlo sulla cerniera inferiore sinistra.

5

Invertire sul mobile il coprisquadretta montato a scatto sulla squadretta.

6

Rimontare le cerniere e le porte operando dal basso verso l'alto 1 → 2 →

7

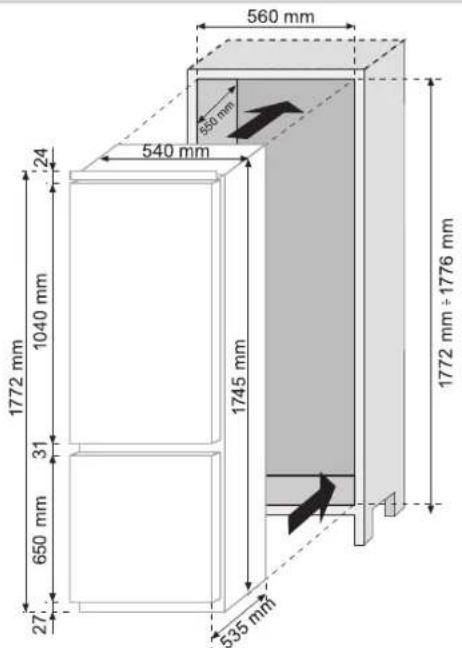

DIMENSIONI DEL PRODOTTO E DEL VANO DA INCASSO

INSTALLAZIONE DELL'APPARECCHIO NELLA COLONNA

Fissare la guarnizione in dotazione all'apparecchio sul lato opposto alle cerniere.

1

Inserire l'apparecchio nella colonna, accostandolo sul lato opposto alle cerniere.

2

Far aderire perfettamente la squadretta superiore dell'apparecchio al mobile.

3

Bloccare la parte superiore dell'apparecchio al mobile, utilizzando le viti in dotazione.

4

Bloccare la parte inferiore dell'apparecchio mediante le viti in dotazione.

5

Applicare a scatto la griglia di aerazione. Allentare le viti di fi ssaggio della cerniera centrale destra.

6

7

Avvicinare la squadretta alla colonna.

8

Avvitare la squadretta alla colonna mediante le viti in dotazione.

9

Avvitare le viti di fi ssaggio della cerniera centrale destra.

10

Effettuare le stesse operazioni sulla squadretta centrale sinistra.

11

ACCOPPIAMENTO DELLE ANTE DELLA COLONNA INCASSO ALLE PORTE DELL'APPARECCHIO

L'apparecchio è corredato di dispositivi di accoppiamento delle porte dell'apparecchio con le ante della colonna (slitte di traino).

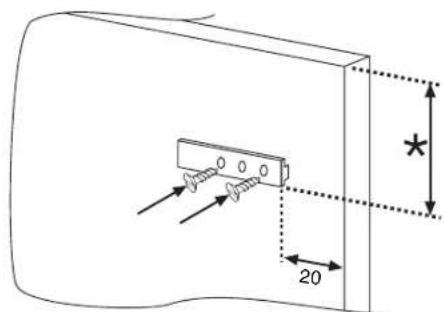

Fissare la slitta nella parte interna dell'anta della colonna incasso all'altezza desiderata e a circa 20 mm. Dal fi lo esterno della porta.

Aprire le porte della colonna incasso e del frigorifero. Posizionare il traino ad incastro sulla slitta, quindi farlo aderire alla porta del frigorifero.

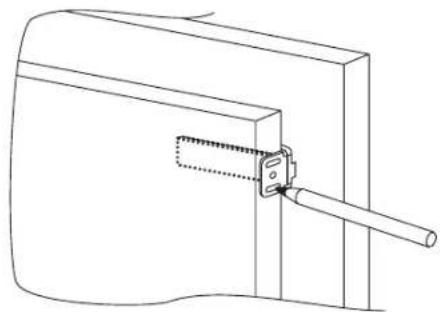

Contrassegnare i punti di fi ssaggio per le viti e forare con una punta di diametro 2.5.

Collegare la porta dell'apparecchio all'anta del mobile avendo come riferimenti le asole del traino.

Una volta incassato il prodotto, posizionare la parte posteriore della colonna a contatto con la parete in modo da impedire l'accesso al vano compressore.

Per un corretto funzionamento del prodotto è indispensabile che sia consentita un'opportuna circolazione d'aria in modo da raffreddare il condensatore che è collocato nella parte posteriore dell'apparecchio.

A tal proposito la colonna deve essere provvista di un camino posteriore, la cui apertura verso l'alto non deve essere ostruita e di una fessura anteriore che verrà coperta da una griglia di areazione.

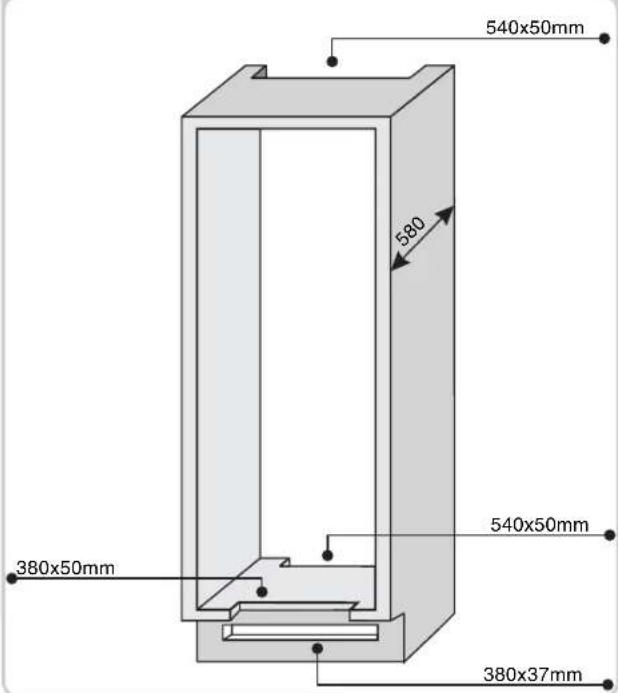

Dimensioni degli scassi della colonna.

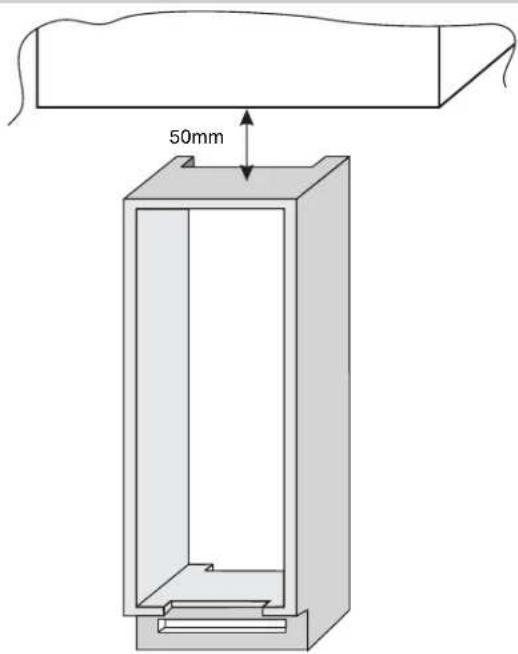

Dimensioni dello spazio da lasciare tra la colonna e il soffi tto.
