INSTRUKCJA OBSŁUGI RBC 3380 A ROSIERES
Aby uzyskać dostęp do panelu sterowania, należy otworzyć górne drzwi chłodziarko-zamrażarki.
Aby włączyć/wyłączyć zamrażarkę, naciśnij przycisk (1).
Standardowo producent ustawia temperaturę urządzenia na wartość średnią; urządzenie wystarczy więc podłączyć do prądu.
UWAGA: jeśli po podłączeniu urządzenia nie jest wyświetlana temperatura, włącz zamrażarkę, naciskając przycisk (1).
Ustawienia panelu sterowania są zapisywane w elektronicznej pamięci urządzenia po jego wyłączeniu; dlatego następnym razem wystarczy włączyć zamrażarkę przyciskiem (1).
W przypadku zatrzymania urządzenia w wyniku przerwy w dostawie zasilania, po ponownym włączeniu prądu należy uruchomić chłodziarko-zamrażarkę przyciskiem (1).
UWAGA: W przypadku naciśnięcia przycisku i wyłączenia zamrażarki sprężarka zatrzymuje się po 15 sekundach. Jeśli w ciągu tego czasu przycisk zostanie naciśnięty ponownie, urządzenie nie przerwie pracy. To zapobiega przypadkowemu wyłączeniu urządzenia np. podczas czyszczenia.
Za pomocą tych przycisków można ustawić temperaturę w zamrażarce.
Przycisk (2) służy do obniżania temperatury, a przycisk (3) do podwyższania.
Te kontrolki informują o wzroście lub spadku temperatury w zamrażarce.
Im niższa temperatura, tym więcej kontrolek świeci się i tym jaśniej one się świeca.
Kiedy wszystkie kontrolki są zgaszone, zamrażarka jest wyłączona. Każda kontrolka może świecić się na dwa sposoby. Światło słabe oznacza, że zamrażarkę ustawiono na temperaturę średnią; światło silne oznacza, że ustawiono temperaturę niską.
(rysunek 1)
2
-25
-22
-18
SUPER
■ ALARM
①
①
W przypadku podwyższenia temperatury w zamrażarce do -7°C zapala się czerwona kontrolka alarmowa. Kontrolka gaśnie, kiedy temperatura spadnie poniżej -8°C.
UWAGA: Po włączeniu urządzenia po raz pierwszy lub po dłuższym czasie nieużywania czerwona kontrolka świeci się dopóty, dopóki temperatura w zamrażarce nie spadnie do odpowiedniego poziomu.
Kiedy włączony jest tryb SUPER, świeci się pomarańczowa kontrolka. Aby włączyć ten tryb, naciskaj przycisk (2) tak długo, aż wszystkie kontrolki zaświecą się silnym światłem; ponowne naciśnięcie tego przycisku powoduje zapalenie pomarańczowej kontrolki.
W tym trybie sprężarka zamrażarki jest zasilana bez przerwy, maksymalnie przez 50 godzin, co zapewnia szybkie mrożenie. Aby wyłączyć zamrażarkę przed upływem 50 godzin, naciśnij przycisk (3); to spowoduje wyłączenie trybu SUPER.
UWAGA: Jeśli sprężarka nie jest włączona podczas uaktywniania trybu SUPER, urządzenie odczekuje na samoczynne uruchomienie sprężarki i dopiero wtedy przechodzi do trybu SUPER.
ZAMRAŻANIE LODÓWKI Z PODWÓJNYM KOMPRESOREM
W celu znacznego przyspieszenia czasu zamrażania, można również wyjąć pojemnik * * * * Na panelu sterowania zamrażarkiustaw tryb SUPER; zapala się pomarańczowa kontrolka (rysunek 1). Po 24 godzinach można umieszcać produkty żywnościowe bezpośrednio na metalowym stelażu. Zamrażanie trwa 24 godziny; po tym czasie można z powrotem włożyć pojemnik i odpowiednio poukładać produkty w zamrażarce. Po 50 godzinach kontroler z elektroniczną pamięcią automatycznie przywraca ostatnio ustawioną temperaturę zwykłą. Informacje o maksymalnej ilości produktów żywnościowych, jaką można zamrozić, można znaleźć na tabliczce znamionowej (rysunek 2).
Na potrzeby szybkiego zamrażania oraz przeprowadzenia testów przechowywania żywności należy usunąć wszystkie pojemniki za wyjątkiem dolnego.
ZAMRAŻANIE LODÓWKI Z POJEDYNCZYM KOMPRESOREM
Stworzyć wystarczającą przestrzeń dla zamrażanej żywności, która musi być równomiernie rozłożona na półce. Po kilku godzinach włożyć żywność do zamrożenia. Produkt jest zamrożony po 24 godzinach. W celu uniknięcia nadmiernego chłodzenia żywności wewnątrz przedziału lodówki podczas fazy zamrażania, w razie konieczności, delikatnie cofnąć ustawienie termostatu podczas wkładania zamrażanej żywości. Pod koniec procesu zamrażania obrócić pokrętło termostatu z powrotem na standardową wartość.
W celu ustawienia testowego do zamrażania i przechowywania wyjąć wszystkie szuflady za wyjątkiem dolnej. Maksymalną ilość żywności, którą można zamrozić określono na tabliczce znamionowej (patrz rys. 2).
Przekręć pokrętło na panelu sterowania i ustaw temperaturę chłodziarki i zamrażarki.
Panel termostatu znajduje się wewnątrz chłodziarki, w jej prawym górmym rogu. Przestawienie pokrętła w pozycję „0” powoduje wyłączenie urządzenia. Zalecamy ustawienie pokrętła temperatury w pozycji 2 lub 3.
UWAGA: Jeśli produkt jest wyposażony w 2 kompresory, możliwe będzie wyłączenie zamrażarki przez działanie bezpośrednio na panelu sterowania przedziału zamrażarki.
Kiedy sprężarka nie pracuje, następuje automatyczne rozmrożenie wnętrza lodówki.
Niewielka ilość lodu lub wody w tylnej części lodówki podczas jej pracy jest zjawiskiem normalnym.
Należy dbać o to, aby odpływ wody był zawsze czysty. Produkty nie powinny dotykać tylnej ani bocznych ścianek chłodziarki.
Zalecamy rozmrożenie zamrażarki, gdy grubość warstwy lodu przekracza 3 mm.
Uwaga. Tutaj widoczna jest tabliczka znamionowa. W razie problemów, kiedy zachodzi konieczność skontaktowania się z serwisem, należy podać informacje umieszczone na tej tabliczce.
Uwaga: Jeśli temperatura otoczenia jest wysoka, urządzenie może pracować w trybie ciągłym; w takim przypadku na tylnej ściance zamrażarki gromadzi się lód. W takim przypadku należy ustawić pokrętło na niższą wartość (1-2).
ODPROWADZANIE WODY

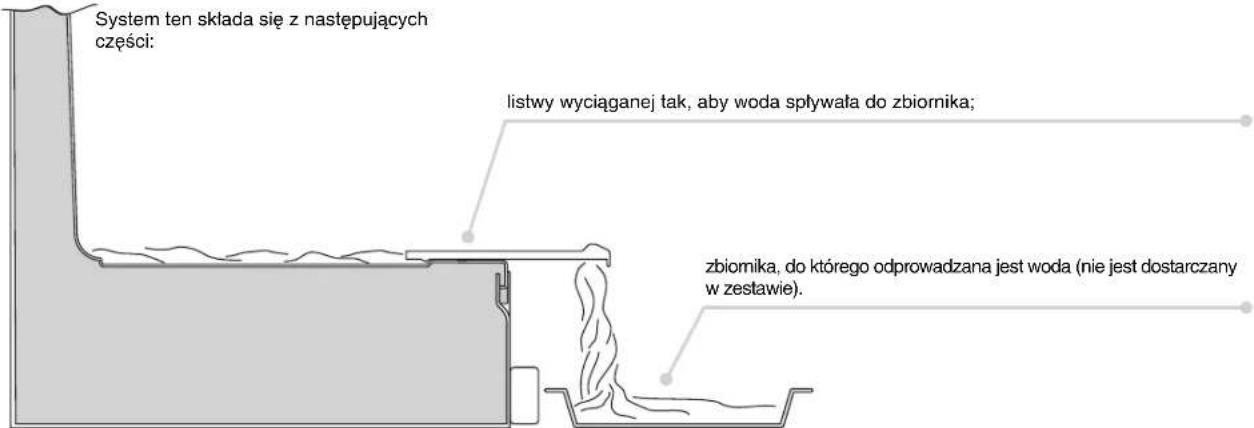

Urządzenie wyposażone jest w system odprowadzania wody z rozmrażania.
Wyjmij czop i tuleję z górnego panelu.
1
Zdejmij drzwi górne.
2
Zdejmij środkowy zawias i podkładki.
3
Zdejmij drzwi dolne.
4
Wyjmij czop z prawego dolnego zawiasu i umieść go w lewym dolnym zawiasie.
5
Odwróć nakładkę uchwytu, która jest zakładana na zatrzask.
6
Załóż zawias i drzwi, zaczynając od góry 1 2→3.→
7
WIELKOŚĆ URZĄDZENIA I OBUDOWY
Załóż dołączoną do zestawu maskownicę do urządzenia.
Maskownica powinna znajdować się po przeciwnej stronie zawiasów.
1
Umieść urządzenie w obudowie, wyrównując do strony przeciwnej niż strona z zawiasami.
2
Upewnij się, że górny uchwyt urządzenia jest odpowiednio dopasowany do obudowy.
3
Przykręć górną część urządzenia do obudowy wkrętami dostarczonymi w zestawie.
4
Przykręć dolną część urządzenia wkrętami dostarczonymi w zestawie.
5
Zamocuj kratkę wentylacyjną. Poluzuj wkręty środkowego prawego
6
7
Dosuń płytę blisko do kolumny.
8
Przykręć uchwyt do obudowy wkrętami dostarczonymi w zestawie.
9
Dokręć wkręty środkowego prawego zawiasu.
10
Powtarzaj te same czynności dla środkowego lewego zawiasu.
11
DOPASOWYWANIE DRZWI OBUDOWY DO DRZWI CHŁODZIARKO-ZAMRAŻARKI
Urządzenie jest dostarczane z mocowaniami (suwnice i uchwyty przesuwne), za pomocą których można dopasować drzwi chłodziarkozamrażarki do drzwi obudowy.

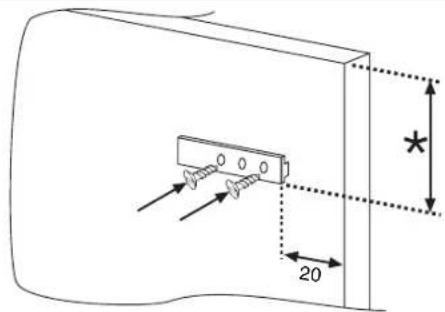

Zamocuj suwnicę wewnątrz drzwi obudowy na żądanej wysokości. Suwnica powinna znajdować się w odległości ok. 20 mm od zewnętrznej krawędzi drzwi.
Otwórz drzwi obudowy i chłodziarki. Umieść uchwyt przesuwny na suwnicy i dokręć go do drzwi urządzenia.
Zaznacz miejsca otworów na wkręty i wywierć otwory o średnicy 2,5 mm.
Przymocuj drzwi urządzenia do drzwi obudowy, wykorzystując otwory na uchwycie przesuwnym.
Po zamocowaniu urządzenia tył obudowy należy oprzeć o ścianę, tak aby nie było dostępu do mechanizmu sprężarki.
Dla zapewnienia prawidłowej pracy chłodziarko-zamrażarki sprężarka znajdująca się na dole urządzenia musi być odpowiednio chłodzona, dlatego należy zapewnić odpowiedni obieg powietrza.
W tylnej części obudowy musi znajdować się ujście z otworem u góry; nie może ono być zasłonięte. Również z przodu musi znajdować się ujście; jest ono zakryte kratką wentylacyjną.
Wielkość wycięć w obudowie.

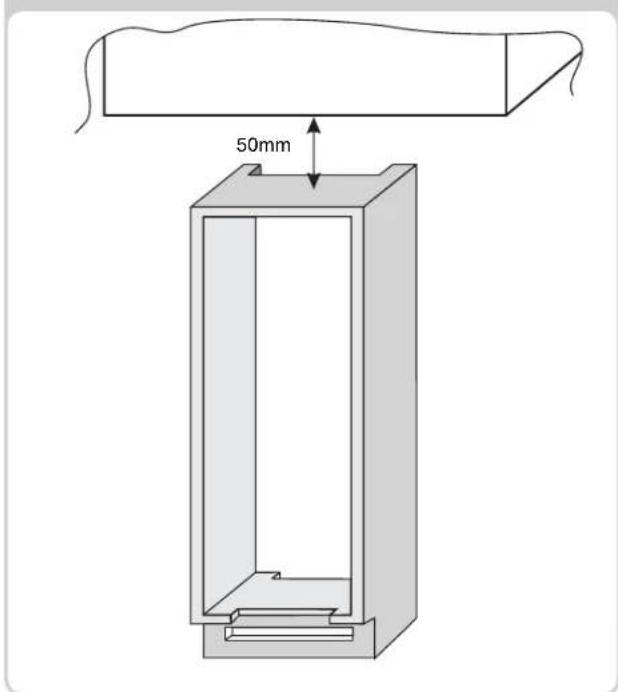

Odstęp między obudową a sufi tem.
