RBC 3380 A - ψυγείο ROSIERES - Δωρεάν εγχειρίδιο χρήσης

Μάρκα	Rosieres
Μοντέλο	RBC 3380 A
Τύπος προϊόντος	Ψυγείο-καταψύκτης
Ύψος	1772-1776 mm
Πλάτος	560 mm
Βάθος	650 mm
Τροφοδοσία τάσης	220-240 V / 50 Hz
Τύπος ελέγχου	Ηλεκτρονικός με πίνακα ελέγχου στην επάνω πόρτα
Λειτουργία SUPER κατάψυξης	Ναι (ταχεία κατάψυξη, μέγιστη διάρκεια 50 ώρες)
Συναγερμός θερμοκρασίας	Ναι (κόκκινη ένδειξη στους -7 °C, σβήνει κάτω από τους -8 °C)
Απόψυξη ψυγείου	Αυτόματη
Απόψυξη καταψύκτη	Χειροκίνητη (συνιστάται αν ο πάγος >3 mm)
Αντιστροφή φοράς ανοίγματος θυρών	Ναι
Δυνατότητα εντοιχισμού	Ναι (στήλη)
Διάταξη σύζευξης θυρών	Ναι (συρόμενοι οδηγοί)
Αριθμός συμπιεστών	1 ή 2 ανάλογα με την έκδοση
Διακοπή ασφαλείας	Ναι (μετά από 15 δευτερόλεπτα πίεσης στο πλήκτρο (1))
Παρέχεται γρίλια αερισμού	Ναι
Σύστημα αποχέτευσης νερού απόψυξης	Μοχλός και δοχείο (δεν παρέχεται)

Συχνές ερωτήσεις - RBC 3380 A ROSIERES

Πώς ανάβω την κατάψυξη;

Αφού συνδέσετε τη συσκευή, πατήστε το πλήκτρο (1) στον πίνακα ελέγχου που βρίσκεται στην επάνω πόρτα του ψυγείου. Αν δεν εμφανίζεται θερμοκρασία, πατήστε ξανά το πλήκτρο (1).

Πώς ρυθμίζω τη θερμοκρασία της κατάψυξης;

Χρησιμοποιήστε το πλήκτρο (2) για να μειώσετε τη θερμοκρασία και το πλήκτρο (3) για να την αυξήσετε. Οι LED δείχνουν το επίπεδο: όσο περισσότερες LED είναι αναμμένες και όσο μεγαλύτερη είναι η έντασή τους, τόσο χαμηλότερη είναι η θερμοκρασία.

Πώς ενεργοποιώ τη λειτουργία SUPER κατάψυξης;

Πατήστε πολλές φορές το πλήκτρο (2) έως ότου όλες οι LED έχουν υψηλή φωτεινότητα και στη συνέχεια πατήστε ξανά το (2) μέχρι να ανάψει η πορτοκαλί ένδειξη. Η λειτουργία διαρκεί το πολύ 50 ώρες.

Τι σημαίνει η κόκκινη ένδειξη συναγερμού;

Η κόκκινη ένδειξη ανάβει όταν η θερμοκρασία της κατάψυξης φτάσει τους -7 °C. Σβήνει αυτόματα όταν η θερμοκρασία πέσει κάτω από τους -8 °C. Αν η συσκευή είναι εκτός λειτουργίας για μεγάλο διάστημα ή τίθεται σε λειτουργία για πρώτη φορά, η ένδειξη παραμένει αναμμένη όσο η θερμοκρασία δεν μειώνεται.

Πώς ξεπαγώνω τον καταψύκτη;

Ξεπαγώστε τον καταψύκτη όταν το στρώμα πάγου ξεπεράσει τα 3 mm. Χρησιμοποιήστε το μοχλό αποχέτευσης για να επιτρέψετε στο νερό να ρέει προς ένα δοχείο (δεν παρέχεται). Μην χρησιμοποιείτε αιχμηρά εργαλεία.

Πώς αντιστρέφω τη φορά ανοίγματος των θυρών;

Αφαιρέστε τη ράβδο και το δακτύλιο από την επάνω τραβέρσα, αποσυναρμολογήστε τις πόρτες με σειρά (πάνω μετά κάτω), μετακινήστε τους μεντεσέδες από δεξιά προς αριστερά και στη συνέχεια επανατοποθετήστε τις πόρτες από κάτω προς τα πάνω. Οι λεπτομερείς οδηγίες βρίσκονται στο εγχειρίδιο.

Μπορώ να σβήσω την κατάψυξη ξεχωριστά;

Ναι, αν η συσκευή είναι εξοπλισμένη με δύο συμπιεστές. Πατήστε το πλήκτρο (1) για να σβήσετε την κατάψυξη· ο συμπιεστής σταματά μετά από 15 δευτερόλεπτα. Ένα νέο πάτημα εντός αυτού του διαστήματος ακυρώνει τη διακοπή.

Πώς εγκαθιστώ τη συσκευή σε στήλη;

Στερεώστε το στεγανοποιητικό στην αντίθετη πλευρά από τους μεντεσέδες, εισαγάγετε τη συσκευή στη στήλη, στερεώστε την πάνω και κάτω με τις παρεχόμενες βίδες και στη συνέχεια τοποθετήστε τη γρίλια αερισμού. Οι διαστάσεις της στήλης πρέπει να επιτρέπουν την ελεύθερη κυκλοφορία αέρα.

Τι κάνω σε περίπτωση πτώσης τάσης;

Μόλις αποκατασταθεί το ρεύμα, ανάψτε ξανά το προϊόν πατώντας το πλήκτρο (1). Η ηλεκτρονική πλακέτα απομνημονεύει τις προηγούμενες ρυθμίσεις.

Πώς συνδέω τις πόρτες της στήλης με αυτές της συσκευής;

Στερεώστε τον οδηγό ολίσθησης στο εσωτερικό της πόρτας της στήλης περίπου 20 mm από το εξωτερικό άκρο. Ανοίξτε τις πόρτες, τοποθετήστε τη συρόμενη ράβδο στον οδηγό, σημειώστε τις τρύπες, ανοίξτε με τρυπάνι 2,5 mm και στη συνέχεια βιδώστε για να συνδέσετε τις πόρτες.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ RBC 3380 A ROSIERES

ΕΝΤΟΙΧΙΣΜΕΝΟΣ ΨΥΓΕΙΟΚΑΤΑΨΥΚΤΗΣ ...... από σελ. 25 έως σελ. 28 EL

CHŁODZIARKO-ZAMRAŻARKA DO ZABUDOWY ...... str. 29 - 31 PL

VESTAVNÁ CHLADNIČKA S MRAZÁKEM od str. 33 na str. 36 CZ

INBOUWKOEL/VRIESCOMBINATIE van pagina 37 tot pagina 40 NL

INTEGROITAVA JÄÄ-PAKASTINKAAPPI ....sivu 41 - 44 FI

INNEBYGD KJØLESKAPFRYSER ...... side 45 til 48 NO

ΠΙΝΑΚΑΣ ΕΛΕΓΧΟΥ ΧΩΡΟΥ ΚΑΤΑΨΥΞΗΣ ΨΥΓΕΙΟΥ ΔΙΠΛΟΥ ΣΥΜΠΙΕΣΤΗ

Για να βρείτε τον πίνακα εντολών αρκεί να ανοίξετε την πάνω πόρτα του ψυγείου.

Το πλήκτρο (1) σας επιτρέπει να ανάψετε ή να σβήσετε την κατάψυξη.

Γενικά, το προϊόν διατίθεται από τον κατασκευαστή σε μέση θερμοκρασία, άρα απαιτείται μόνο να βάλετε την πρίζα στην υποδοχή του ηλεκτρικού ρεύματος.

ΠΡΟΣΟΧΗ: Σε περίπτωση που όταν τοποθετήσετε την πρίζα στο ρεύμα δεν εμφανιστεί η ένδειξη θερμοκρασίας, πιέστε το πλήκτρο (1) για να ανάψετε την κατάψυξη.

Η ηλεκτρονική μνήμη του προϊόντος αυτού απομνημονεύει τις ρυθμίσεις του πίνακα εντολών κατά το σβήσιμο, οπότε χρειάζεται μόνο να πιέσετε το πλήκτρο (1) για να ανάψει ξανά η κατάψυξη.

Σε περίπτωση πτώσης τάσης ή διακοπής του ηλεκτρικού ρεύματος, όπου θα σβήσει η συσκευή, όταν επανέλθει το ρεύμα, χρειάζεται μόνο να πιέσετε το πλήκτρο (1) για να τεθεί ξανά σε λειτουργία.

ΠΡΟΣΟΧΗ: Από τη στιγμή που θα πιέσετε το πλήκτρο και μέχρι να σβήσει η κατάψυξη, απαιτούνται 15 δευτερόλεπτα για να σταματήσει ο συμπιεστής. Εάν στο διάστημα αυτό πιέσετε ξανά το πλήκτρο, τότε το προϊόν θα συνεχίσει να λειτουργεί χωρίς διακοπή της λειτουργίας της συσκευής. Αυτή η λύση έχει επινοηθεί για να μην σβήνει κατά λάθος η συσκευή, για παράδειγμα όταν την καθαρίζετε.

Τα πλήκτρα αυτά επιτρέπουν τη ρύθμιση της θερμοκρασίας της κατάψυξης.

Το πλήκτρο (2) μειώνει τη θερμοκρασία, ενώ το πλήκτρο (3) αυξάνει τη θερμοκρασία του καταψύκτη.

Οι λυχνίες αυτές (LED) υποδεικνύουν την αύξηση ή τη μείωση της θερμοκρασίας στην κατάψυξη.

Η θερμοκρασία μειώνεται όσο αυξάνεται ο αριθμός των αναμμένων λυχνιών και όσο αυξάνεται η ένταση φωτισμού των LED.

Όταν όλα τα LED είναι σβηστά, η κατάψυξη είναι και αυτή σβηστή. Κάθε LED έχει δύο φάσεις, τη φάση χαμηλής φωτεινότητας, που αντιστοιχεί σε μετρία θερμοκρασία, και τη φάση δυνατής φωτεινότητας, που αντιστοιχεί σε πιο ψυχρές θερμοκρασίες.

(Σχήμα 1)

2

-25

SUPER

3

-22

-18

■ ALARM

①

①

Η κόκκινη λυχνία Συναγερμού (ALARM) ανάβει όταν η θερμοκρασία στην κατάψυξη φτάνει τους -7°C. Όταν η θερμοκρασία πέφτει κάτω από -8°C, η λυχνία σβήνει αυτόματα.

ΠΡΟΣΟΧΗ: Κάθε φορά που το προϊόν παραμένει κλειστό για μεγάλο διάστημα, ή τίθεται σε λειτουργία για πρώτη φορά, η κόκκινη λυχνία ανάβει μέχρι να πέσει η θερμοκρασία στον καταψύκτη.

Η πορτοκαλί λυχνία ανάβει όταν ενεργοποιείται η λειτουργία SUPER. Για να ενεργοποιήσετε τη λειτουργία αυτή, πιέστε επανειλημμένα το πλήκτρο (2) μέχρι να ανάψουν με υψηλή φωτεινότητα όλα τα LED, και στη συνέχεια πιέστε ξανά το πλήκτρο μέχρι να ανάψει η πορτοκαλί λυχνία. Αυτή η λειτουργία τροφοδοτεί συνεχώς το συμπιεστή του καταψύκτη για μέγιστο διάστημα 50 ωρών, και ενδείκνυται για γρήγορη κατάψυξη τροφίμων. Για να βγείτε από τη λειτουργία SUPER πριν να περάσουν οι 50 ώρες, αρκεί να πιέστε το πλήκτρο (3).

ΠΡΟΣΟΧΗ: Εάν ο συμπιεστής βρίσκεται σε παύση κατά την ενεργοποίηση της λειτουργίας SUPER, το σύστημα ολοκληρώνει την εν λόγω παύση προτού ενεργοποιήσει τη λειτουργία SUPER.

ΚΑΤΑΨΥΞΗ ΤΡΟΦΙΜΩΝ ΣΤΟ ΨΥΓΕΙΟ ΔΙΠΛΟΥ ΣΥΜΠΙΕΣΤΗ

Για να μειώσετε σημαντικά τους χρόνους κατάψυξης, μπορείτε να αφαιρέσετε προσωρινά συρτάρια * * * . Ρυθμίστε τον πίνακα ελέγχου του καταψύκτη στη λειτουργία SUPER, και ταυτόχρονα θα ανάψει η πορτοκαλί λυχνία (βλ. σχήμα 1). Μετά από 24 ώρες, τοποθετήστε τα τρόφιμα απευθείας πάνω στη μεταλλική σχάρα. Μετά από άλλες 24 ώρες, η κατάψυξη θα έχει ολοκληρωθεί, οπότε μπορείτε να τοποθετήσετε ξανά το συρτάρι και να κατανείμετε τα τρόφιμα στο εσωτερικό της κατάψυξης. Όταν έχουν περάσει περίπου 50 ώρες, η ηλεκτρονική μνήμη επιστρέφει αυτόματα στη μέση θερμοκρασία που έχει ρυθμιστεί προηγουμένως.

Η μέγιστη ποσότητα τροφίμων που μπορείτε να καταψύξετε αναγράφεται στην ετικέτα μητρώου (βλ. σχήμα 2). Για τις προβλεπόμενες δοκιμές κατάψυξης και συντήρησης, αφαιρέστε όλα τα συρτάρια εκτός από το κάτω.

ΚΑΤΑΨΥΞΗ ΤΡΟΦΙΜΩΝ ΣΤΟ ΨΥΓΕΙΟ ΜΟΝΟΥ ΣΥΜΠΙΕΣΤΗ

Δημιουργήστε τον αναγκαίο χώρο τοποθέτησης των τροφίμων προς κατάψυξη ώστε να είναι ομοιόμορφα κατανεμημένα στο ράφι. Μετά από μερικές ώρες τοποθετήστε τα προς κατάψυξη τρόφιμα. Μετά από 24 ώρες η κατάψυξη έχει ολοκληρωθεί. Για να αποφύγετε υπερβολική ψύξη των τροφίμων του χώρου συντήρησης κατά τη φάση της κατάψυξης, αν χρειάζεται, μειώστε ελαφρά τη ρύθμιση ψύξης στο θερμοστάτη όταν τοποθετείτε τα προς κατάψυξη τρόφιμα. Στο τέλος της διαδικασίας κατάψυξης, επαναφέρετε το κουμπί του θερμοστάτη στη συνηθισμένη τιμή. Για έλεγχο των κανονισμών κατάψυξης και αποθήκευσης, αφαιρέστε όλα τα συρτάρια εκτός από το κάτω. Η μέγιστη ποσότητα τροφίμων που μπορεί να καταψυχθεί καθορίζεται στην πινακίδα τεχνικών στοιχείων (βλ. σχήμα 2).

ΠΙΝΑΚΑΣ ΕΛΕΓΧΟΥ

Για να ανοίξετε και να ρυθμίσετε τη θερμοκρασία του ψυγείου θα πρέπει να μετακινήσετε το διακόπτη του Πίνακα ελέγχου εντολών. Το κουτί του θερμοστάτη βρίσκεται στο εσωτερικό του ψυγείου, πάνω δεξιά.

Η συσκευή είναι κλειστή εάν ο διακόπτης είναι στη θέση «0». Οι προτεινόμενες θέσεις είναι οι 2 και 3.

ΠΡΟΣΟΧΗ: Αν το προϊόν είναι εξοπλισμένο με 2 συμπιεστές, θα είναι εφικτή η απενεργοποίηση της κατάψυξης με απ' ευθείας χειρισμό στον πίνακα ελέγχου του χώρου κατάψυξης.

Η απόψυξη του θαλάμου συντήρησης γίνεται αυτόματα κατά τη διάρκεια των παύσεων του συμπιεστή.

Η παρουσία ενός λεπτού στρώματος πάγου ή σταγόνων νερού κατά τη διάρκεια της λειτουργίας θεωρείται φυσιολογική.

Είναι σημαντικό να είναι πάντοτε καθαρός ο αγωγός εκκένωσης και να μην έρχονται τα τρόφιμα σε επαφή με τα τοιχώματα του θαλάμου.

Συνιστάται η απόψυξη του καταψύκτη όταν το στρώμα πάγου ξεπεράσει τα 3 χιλιοστά πάχος.

Σημείωση: Σε αυτή τη θέση θα βρείτε την ετικέτα μητρώου, η οποία περιέχει τα στοιχεία που θα πρέπει να κοινοποιήσετε στο Κέντρο Τεχνικής Εξυπηρέτησης σε περίπτωση βλάβης.

Σημαντικό: Όταν η θερμοκρασία περιβάλλοντος είναι πολύ υψηλή, η συσκευή είναι πιθανό να λειτουργεί συνεχώς, με αποτέλεσμα να δημιουργηθεί ανομοιόμορφο στρώμα πάγου στο κάτω μέρος του θαλάμου συντήρησης. Σε αυτές τις περιπτώσεις θα πρέπει να μετακινήσετε το διακόπτη θερμοκρασίας σε χαμηλότερες θέσεις (1-2).

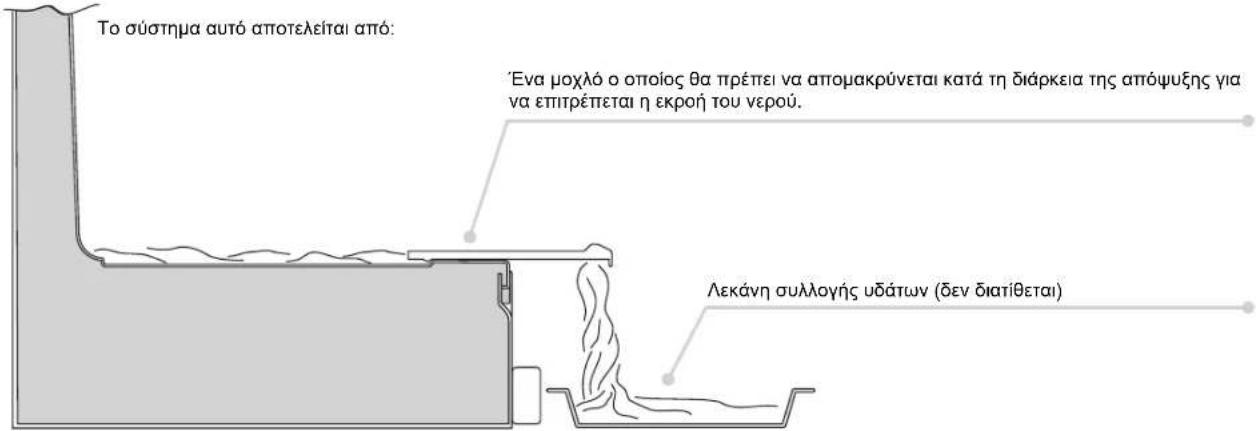

ΔΙΟΧΕΤΕΥΣΗ ΥΔΑΤΩΝ

Ο Καταψύκτης διαθέτει ένα σύστημα διοχέτευσης των υδάτων απόψυξης.

ΑΝΑΣΤΡΟΦΗ ΦΟΡΑΣ ΑΝΟΙΓΜΑΤΟΣ ΠΟΡΤΑΣ

Αφαιρέστε τον πείρο και την αντίστοιχη βίδα της πάνω τραβέρσας.

1

Απομακρύνετε την πάνω πόρτα.

2

Αποσυναρμολογήστε τον κεντρικό μεντεσέ και τις αντίστοιχες ροδέλες.

3

Απομακρύνετε την κάτω πόρτα.

4

Αφαιρέστε τον πείρο του μεντεσέ κάτω δεξιά, και τοποθετήστε τον στο μεντεσέ κάτω αριστερά.

5

Αντιστρέψτε στο έπιπλο το κάλυμμα της γωνίας.

6

Επανασυνδέστε τους μεντεσέδες και τις πόρτες, ξεκινώντας από κάτω προς τα πάνω 1 -2→3. →

7

ΔΙΑΣΤΑΣΕΙΣ ΤΗΣ ΣΥΣΚΕΥΗΣ ΚΑΙ ΤΗΣ ΝΤΟΥΛΑΠΑΣ ΕΝΤΟΙΧΙΣΜΟΥ

ΕΓΚΑΤΑΣΤΑΣΗ ΤΗΣ ΣΥΣΚΕΥΗΣ ΣΤΗ ΝΤΟΥΛΑΠΑ

Στερεώστε την πατούρα που διατίθεται πάνω στη συσκευή, στην αντίθετη πλευρά από τους μεντεσέδες.

1

Εισάγετε τη συσκευή στη ντουλάπα, φέρνοντάς την κοντά στην αντίθετη πλευρά από τους μεντεσέδες.

2

Στερεώστε καλά την πάνω γωνία της συσκευής στο έπιπλο.

Βιδώστε το πάνω μέρος της συσκευής στο έπιπλο, χρησιμοποιώντας τις βίδες που διατίθενται.

Βιδώστε το κάτω μέρος της συσκευής, χρησιμοποιώντας τις βίδες που διατίθενται.

Τοποθετήστε τη σχάρα αερισμού. Σφίξτε τις βίδες στερέωσης του κεντρικού μεντεσέ δεξιά.

Τοποθετήστε το έλασμα κοντά στην κολώνα.

Βιδώστε τη γωνία στο έπιπλο, χρησιμοποιώντας τις βίδες που διατίθενται.

Σφίξτε τις βίδες στερέωσης του κεντρικού μεντεσέ δεξιά.

Επαναλάβετε τις ίδιες κινήσεις για την κεντρική γωνία αριστερά.

ΣΥΝΔΕΣΗ ΤΩΝ ΘΥΡΩΝ ΤΗΣ ΝΤΟΥΛΑΠΑΣ ΜΕ ΤΙΣ ΘΥΡΕΣ ΤΗΣ ΣΥΣΚΕΥΗΣ

Η συσκευή διαθέτει εξαρτήματα σύνδεσης των θυρών της συσκευής με τις θύρες της ντουλάπας (ολισθητήρες).

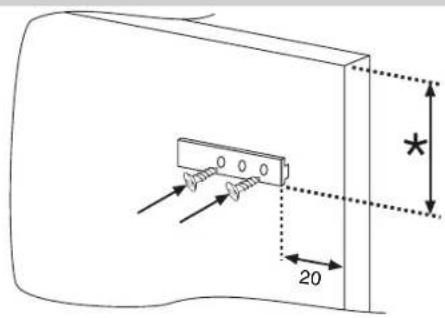

Στερεώστε τον ολισθητήρα στο εσωτερικό της πόρτας της ντουλάπας στο επιθυμητό ύψος, και περίπου 20 χιλιοστά από το εξωτερικό άκρο της πόρτας.

Ανοίξτε τις πόρτες της ντουλάπας και του ψυγείου. Τοποθετήστε το αρθρωτό εξάρτημα ολίσθησης πάνω στον ολισθητήρα, και στη συνέχεια προσκολλήστε το στην πόρτα του ψυγείου.

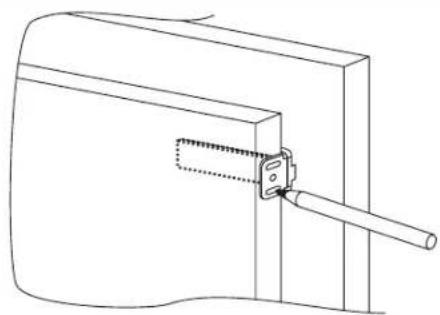

Σημειώστε τα σημεία στερέωσης για τις βίδες, και ανοίξτε οπές διαμέτρου 2.5.

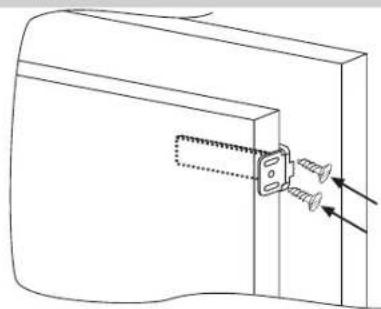

Συνδέστε την πόρτα της συσκευής στην πόρτα της ντουλάπας, έχοντας ως σημείο αναφοράς τις οπές του εξαρτήματος ολίσθησης.

ΠΡΟΦΥΛΑΞΕΙΣ ΓΙΑ ΤΗ ΣΩΣΤΗ ΛΕΙΤΟΥΡΓΙΑ

Μετά τον εντοιχισμό του προϊόντος, τοποθετήστε το πίσω μέρος της ντουλάπας σε επαφή με τον τοίχο, ώστε να εμποδιστεί η πρόσβαση στο χώρο του συμπιεστή. Για τη σωστή λειτουργία του προϊόντος είναι απαραίτητο να υπάρχει καλή κυκλοφορία του αέρα, ώστε να ψύχεται ο συμπυκνωτής που υπάρχει στο πίσω μέρος της συσκευής. Για το λόγο αυτό, η ντουλάπα πρέπει να διαθέτει ένα κενό στο πίσω μέρος, το πάνω άνοιγμα του οποίου δεν πρέπει να παρεμποδίζεται, και μια σχισμή μπροστά, η οποία θα καλυφθεί από μια σχάρα αερισμού.

Διαστάσεις των ανοιγμάτων της ντουλάπας.

Ελάχιστες διαστάσεις του χώρου μεταξύ της ντουλάπας και της οροφής.

ΨΥΓΕΙΟΚΑΤΑΨΥΚΤΗΣ ΕΝΤΟΙΧΙΣΜΟΥ

ΠΙΝΑΚΑΣ ΕΛΕΓΧΟΥ ΤΟΥ ΧΩΡΟΥ ΚΑΤΑΨΥΞΗΣ ΨΥΓΕΙΟΥ ΜΕ ΔΙΠΛΟ ΣΥΜΠΙΕΣΤΗ
