RBC 3380 A - Refrigerador ROSIERES - Manual de utilização gratuito

Marca	Rosieres
Modelo	RBC 3380 A
Tipo de produto	Refrigerador-congelador
Altura	1772-1776 mm
Largura	560 mm
Profundidade	650 mm
Tensão de alimentação	220-240 V / 50 Hz
Tipo de comando	Eletrônico com painel de comando na porta superior
Função SUPER congelamento	Sim (congelamento rápido, duração máx. 50 h)
Alarme de temperatura	Sim (indicador vermelho a -7 °C, apaga abaixo de -8 °C)
Descongelamento do refrigerador	Automático
Descongelamento do congelador	Manual (recomendado se gelo >3 mm)
Inversão do sentido de abertura das portas	Sim
Possibilidade de embutir	Sim (coluna)
Dispositivo de acoplamento das portas	Sim (corrediças com puxador)
Número de compressores	1 ou 2 conforme versão
Parada de segurança	Sim (após 15 segundos de pressão na tecla (1))
Grade de ventilação fornecida	Sim
Sistema de evacuação da água de degelo	Alavanca e bandeja (não fornecidos)

Perguntas frequentes - RBC 3380 A ROSIERES

Como ligar o congelador?

Depois de ligar o aparelho, pressione a tecla (1) do painel de comando localizado na porta superior do refrigerador. Se nenhuma temperatura for exibida, pressione novamente a tecla (1).

Como ajustar a temperatura do congelador?

Use a tecla (2) para diminuir a temperatura e a tecla (3) para aumentá-la. Os LEDs indicam o nível: quanto mais LEDs acesos e maior sua intensidade, mais baixa a temperatura.

Como ativar a função SUPER congelamento?

Pressione várias vezes a tecla (2) até que todos os LEDs tenham alta intensidade luminosa, depois pressione novamente (2) até que o indicador laranja acenda. A função dura no máximo 50 horas.

O que significa o indicador vermelho de alarme?

O indicador vermelho acende quando a temperatura do congelador atinge -7 °C. Ele apaga automaticamente quando a temperatura desce abaixo de -8 °C. Se o aparelho estiver desligado por muito tempo ou ligado pela primeira vez, o indicador permanece aceso até que a temperatura baixe.

Como descongelar o congelador?

Descongele o congelador quando a camada de gelo ultrapassar 3 mm. Use a alavanca de evacuação para permitir que a água escorra para uma bandeja (não fornecida). Não use ferramentas afiadas.

Como inverter o sentido de abertura das portas?

Remova a haste e a bucha da travessa superior, desmonte as portas na ordem (superior depois inferior), mova as dobradiças da direita para a esquerda, depois monte as portas de baixo para cima. As etapas detalhadas estão no manual.

Posso desligar o congelador separadamente?

Sim, se o aparelho estiver equipado com dois compressores. Pressione a tecla (1) para desligar o congelador; o compressor para após 15 segundos. Uma nova pressão dentro desse prazo cancela a parada.

Como instalar o aparelho em uma coluna?

Fixe a junta do lado oposto às dobradiças, insira o aparelho na coluna, fixe a parte superior e inferior com os parafusos fornecidos, depois instale a grade de ventilação. As dimensões da coluna devem permitir circulação de ar livre.

O que fazer em caso de queda de tensão elétrica?

Assim que a corrente for restabelecida, religue o produto pressionando a tecla (1). A placa eletrônica memoriza os parâmetros anteriores.

Como acoplar as portas da coluna e as do aparelho?

Fixe a corrediça no interior da porta da coluna a aproximadamente 20 mm da borda externa. Abra as portas, coloque o puxador na corrediça, marque os furos, perfure com uma broca de 2,5 mm, depois aparafuse para acoplar as portas.

MANUAL DE UTILIZADOR RBC 3380 A ROSIERES

PRECAUÇÕES PARA O CORRETO FUNCIONAMENTO

FUNCIONAMENTO PARA UM CORRETO FUNCIONAMENTO

Para ter acesso ao quadro de comandos, basta abrir a porta superior do frigorífico.

A tecla (1) permite ligar e desligar o compartimento do congelador.

Geralmente, o produto costuma ser fornecido pelo fabricante regulado para uma temperatura intermediária, portanto será suficiente apenas ligar a ficha numa tomada elétrica.

ATENÇÃO: se, quando for ligada a ficha na tomada, não for visualizada nenhuma temperatura, carregue na tecla (1) para ligar a secção do congelador.

A placa eletrónica deste aparelho guarda na memória as configurações do painel de comandos que havia quando foi desligado,

portanto será suficiente apenas carregar na tecla (1), para colocar novamente em funcionamento o compartimento do congelador. Se houver uma queda da tensão elétrica e o aparelho desligar-se, quando a corrente voltar, para ligar outra vez o aparelho, carregue na tecla (1).

ATENÇÃO, se a tecla for pressionada e o compartimento do congelador desligar-se, levará 15 segundos para o compressor parar. Se,

durante este tempo, a tecla for pressionada outra vez, o aparelho continuará a funcionar sem interromper o funcionamento do aparelho.

Este recurso foi introduzido para evitar que se desligue sem querer, por exemplo durante uma limpeza periódica do aparelho.

Estes botões servem para regular a temperatura do compartimento do congelador.

A tecla (2) baixa a temperatura, enquanto que a tecla (3) aumenta a temperatura do congelador.

Estes indicadores luminosos (LEDs) indicam um aumento ou uma diminuição da temperatura no compartimento do congelador.

Se a temperatura baixar, haverá mais indicadores luminosos acesos, aumentando a intensidade luminosa dos LEDs.

Quando todos os LEDs estiverem apagados, significa que o compartimento do congelador está desligado. Cada um dos LEDs tem 2 estados de iluminação: o estado com luminosidade baixa corresponde a uma temperatura intermediária, enquanto que uma luminosidade alta corresponde a uma temperatura mais fria.

(Figura 1) 2 -25

3 -18

O indicador luminoso vermelho de alarme acende-se quando a temperatura do compartimento do congelador for -7°C. Se a temperatura baixar para menos -8°C, o indicador luminoso apaga-se automaticamente.

ATENÇÃO: todas as vezes que o aparelho for desligado ou na primeira vez que for ligado, o indicador luminoso vermelho permanecerá aceso até a temperatura do compartimento do congelador baixar.

O indicador luminoso alaranjado acende-se quando a função SUPER estiver ativada. Para poder ativar esta função, carregue várias vezes na tecla (2) de maneira que todos os LEDs se acendam com alta luminosidade e, em seguida, carregue na tecla até o indicador luminoso alaranjado acender-se.

Esta função alimenta o compressor do compartimento do congelador de maneira contínua durante um tempo máximo de 50 horas e é recomendada para congelar rapidamente. Para sair da função Super, antes de terem passado 50 horas, é suficiente carregar na tecla (3).

ATENÇÃO: se o compressor estiver em pausa no acionamento da função SUPER, o sistema aguardará até terminar esta pausa antes de ativar a função SUPER.

CONGELAMENTO DO FRIGORÍFICO DE COMPRESSOR DUPLO

Para diminuir notavelmente os tempos de congelação, é possível temporariamente retirar a gaveta. Regule o painel de comandos do congelador na função SUPER; contemporaneamente vai acender-se o respetivo indicador luminoso alaranjado (veja a figura 1). Depois de 24 horas, guarde os alimentos diretamente sobre a grade de metal. Depois de terem passado mais 24 horas, a congelação terá terminado e será possível colocar novamente a gaveta e guardar os alimentos dentro do congelador. Depois de ter passado aproximadamente 50 horas, a placa eletrónica automaticamente se colocará na posição térmica intermediária anteriormente configurada.

A quantidade máxima de alimentos que pode ser congelada está indicada na placa de identificação (veja a figura 2).

Para os ensaios dos regulamentos de congelação e conservação, retire todas as gavetas exceto a de baixo.

CONGELAMENTO DO FRIGORÍFICO DE COMPRESSOR SIMPLES

Organize o espaço necessário para guardar os alimentos a congelar, que serão distribuídos na prateleira. Após algumas horas, introduza os alimentos a congelar. Após 24 horas, a congelação está concluída. Para evitar o arrefecimento excessivo dos alimentos no frigorífico durante a fase de congelamento, se necessário, desloque ligeiramente a posição do termóstato quando introduzir os alimentos a congelar. No final do processo de congelamento, rode o botão do termóstato para o valor normal.

Para obter regulamentações de teste sobre congelamento e armazenamento, retire todas as gavetas, exceto a de baixo. A quantidade máxima de alimentos que podem ser congelados é especificada na placa sinalética (consulte a figura 2).

CAIXA DE COMANDOS DO COMPARTIMENTO FRIGORÍFICO

Para poder ligar e modificar a temperatura do frigorífico é necessário acionar o seletor da caixa de comandos.

A caixa do termostato está situada no interior do frigorífico à direita.

O frigorífico estará desligado se este seletor estiver na posição "0".

As posições aconselhadas são 2-3.

CUIDADO: Se o produto estiver equipado com 2 compressores, pode desligar o congelador diretamente no painel de controlo do congelador.

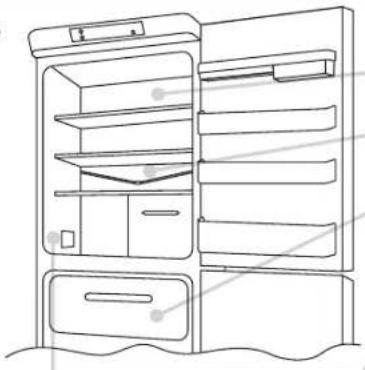

DESCONGELAÇÃO

(Figura 2)

A descongelação do compartimento do frigorífico ocorre automaticamente durante as pausas do compressor.

A presença de uma camada fina de gelo ou de gotas de água durante o funcionamento pode ser considerada normal.

É importante manter a conduta de descarga sempre limpa e evitar guardar os alimentos encostados na parede da cela.

É aconselhável descongelar a zona do congelador quando a camada de gelo ultrapassar 3 mm de espessura.

Obs.: Nesta posição há a placa de identificação que contém os dados a serem comunicados à assistência técnica, se houver uma avaria.

Importante: Na presença de uma temperatura ambiente muito quente, pode ser que este aparelho funcione continuamente, com a consequente formação anómala de gelo na parede de fundo da cela frigorífica. Nestes casos será necessário colocar o seletor do frigorífico em números mais baixos (1-2).

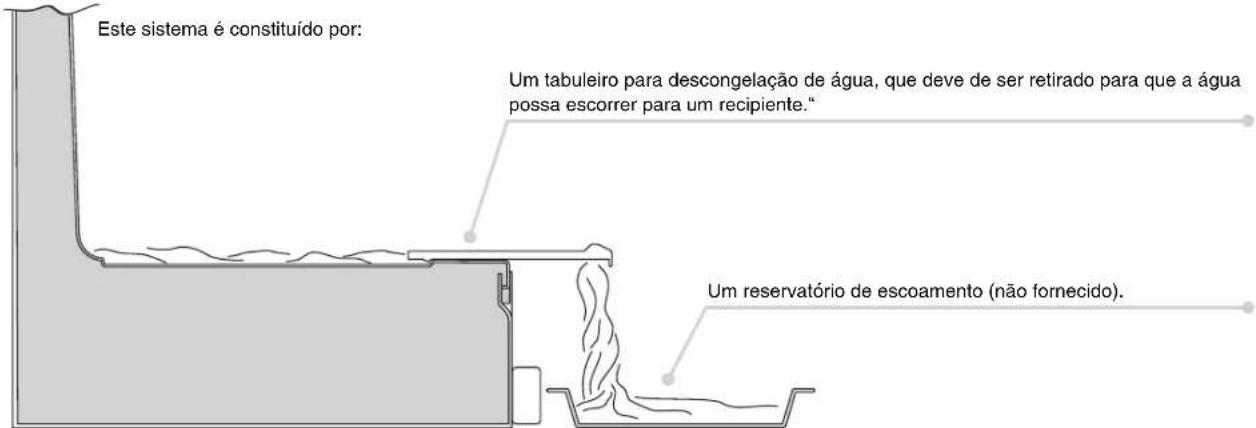

ESCOAMENTO DE ÁGUA

O congelador é equipado com um sistema de descarga da água de degelo.

INVERSÃO DA DIREÇÃO DE ABERTURA DAS PORTAS

Retire a cavilha e o respectivo anel da travessa superior.

1

Desmonte o fecho central e as respectivas anilhas.

3

Retire a cavilha do fecho interior da direita e monte-a outra vez, mas no fecho inferior da esquerda.

5

Inverta no móvel a coberta de engate da esquadrinha.

6

Monte outra vez os fechos e as portas, trabalhando de baixo para cima: 1, 2, 3.

7

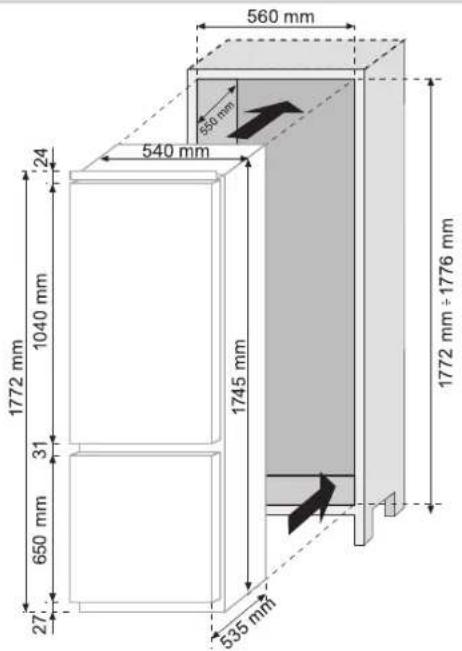

MEDIDAS DO PRODUTO E DO COMPARTIMENTO DE ENCAIXAR

ENCAIXAR O APARELHO NA COLUNA

Prenda a guarnição fornecida juntamente com o aparelho do lado oposto aos fechos.

Coloque o aparelho na coluna, encostando-o do lado oposto nos fechos.

Faça aderir perfeitamente a esquadrinha superior do aparelho no móvel.

Prenda a parte superior do aparelho no móvel, utilizando os parafusos fornecidos.

Prenda parte inferior do aparelho utilizando os parafusos fornecidos.

Aplique a grade de ventilação encaixando-a. Desaperte os parafusos de fixação do fecho central da direita.

Coloque a placa perto da coluna.

Aperte a esquadria na coluna utilizando os parafusos fornecidos.

9

Aperte os parafusos de fixação do fecho central da direita.

10

Realize as mesmas operações na esquadria central da esquerda.

11

FIXAR AS PORTAS NA COLUNA ENCAIXE NAS PORTAS DO APARELHO

Este aparelho é equipado com dispositivos para fixar as portas do aparelho nas da coluna (patins de tração).

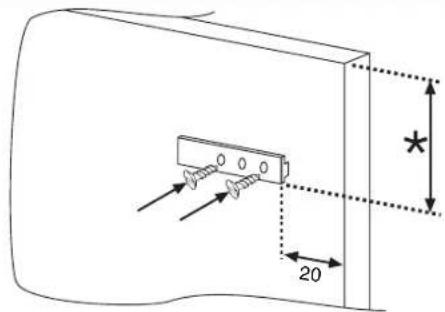

Prenda o patim na parte interior da porta da coluna de encaixar na altura que desejar e a aproximadamente 20 mm da aresta exterior da porta.

Abra as portas da coluna de encaixar e do frigorífico. Posicione a tração de engate sobre o patim e, em seguida, prenda-a na porta do frigorífico.

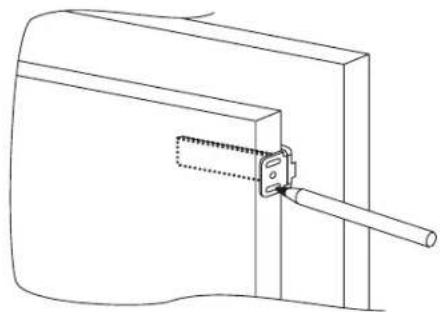

Marque os pontos para prender os parafusos e perfure-os com uma broca de 2,5 de diâmetro.

Ligue a porta do aparelho na porta do móvel usando como referências as abas de tração.

PRECAUÇÕES PARA UM FUNCIONAMENTO CERTO

Depois de ter encaixado o aparelho, posicione a parte traseira da coluna encostada na parede, de maneira que impeça o acesso ao compartimento do compressor.

Para um funcionamento correto do aparelho é indispensável uma circulação de ar ser, de maneira a arrefecer o condensador que é situado na parte traseira do aparelho.

A propósito disto, a coluna deve ser equipada com uma chaminé na traseira, cuja abertura para cima não deve ser obstruída, e com uma fenda na parte dianteira que será coberta por uma grade de ventilação.

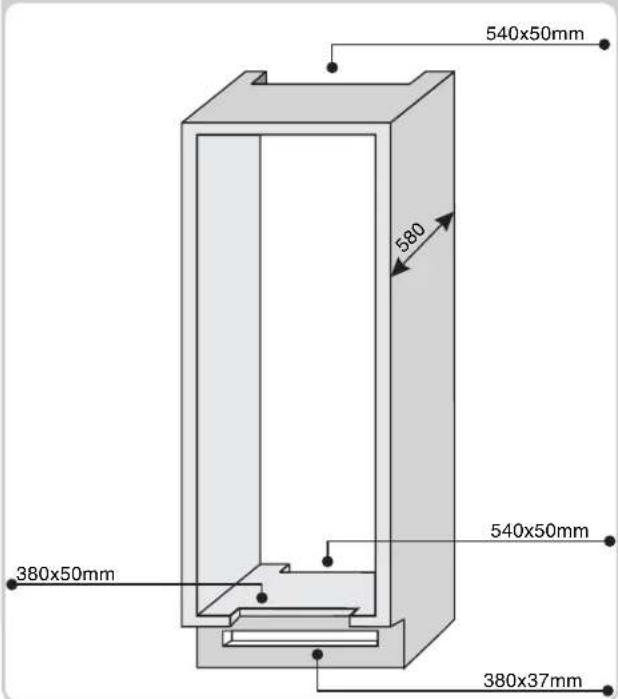

Medidas dos encaixes da coluna.

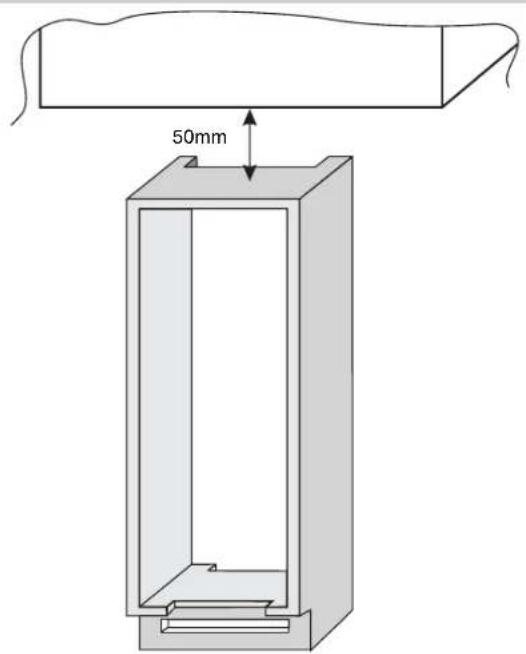

Medidas do espaço a ser deixado entre a coluna e o tecto.
