Producttype	Koelkast-vriezer
Merk	Rosieres
Model	RBC 3181 A
Categorie	Koelkast
Aantal deuren	2
Type compressor	Enkel of dubbel afhankelijk van versie
Bedieningspaneel	Op de bovenste deur
Temperatuurinstelling vriezer	Via toetsen (verhogen/verlagen)
Temperatuurweergave	LED met twee helderheidsniveaus
Temperatuuralarm	Rood lampje voor temperatuur > -7 °C
SUPER functie	Snelvriezen, duur max 50 uur
Ontdooiing koelkast	Automatisch
Ontdooiing vriezer	Handmatig wanneer ijs > 3 mm
Afvoer van ontdooiwater	Geïntegreerd afvoersysteem
Omkeerbare deuren	Mogelijk, instructies bijgeleverd
Inbouwen mogelijk	Ja, met kolom en ventilatierooster
Bevestiging in de kolom	Schroeven meegeleverd boven en onder
Deurkoppeling	Met trekkergeleiders
Deurafdichting	Meegeleverd, te bevestigen aan de tegenovergestelde zijde van scharnieren
Voeding	220-240 V ~ 50 Hz (standaard)

Veelgestelde vragen - RBC 3181 A ROSIERES

Hoe zet ik de vriezer aan?

Om de vriezer aan te zetten, open de bovenste deur en druk op toets (1) van het bedieningspaneel. Als er na aansluiting geen temperatuur wordt weergegeven, druk dan op deze toets om de vriezer in te schakelen.

Hoe stel ik de temperatuur van de vriezer in?

Gebruik toets (2) om de temperatuur te verlagen en toets (3) om te verhogen. De LED's geven het niveau aan: meer LED's en hoge helderheid = kouder.

Wat betekent het rode lampje?

Het rode lampje gaat branden wanneer de temperatuur van de vriezer -7 °C of hoger is. Als deze onder -8 °C daalt, gaat het automatisch uit. Bij eerste ingebruikname blijft het branden tot de temperatuur daalt.

Hoe activeer ik de SUPER functie?

Druk meerdere keren op toets (2) tot alle LED's een hoge helderheid hebben, druk dan opnieuw tot het oranje lampje gaat branden. De functie duurt maximaal 50 uur. Om eerder te deactiveren, druk op toets (3).

Hoe ontdooi ik de vriezer?

Ontdooi de vriezer handmatig wanneer de ijslaag dikker is dan 3 mm. Verwijder etenswaren, schakel het apparaat uit en laat het ijs smelten. Gebruik geen scherpe voorwerpen.

Hoe keer ik de draairichting van de deuren om?

Verwijder de pen en de bus van de bovenste dwarsbalk, demonteer de bovenste deur, dan de middelste scharnier. Demonteer de onderste deur, verwijder de pen van de rechter onderste scharnier en monteer deze op de linker onderste scharnier. Monteer de scharnieren en deuren van onder naar boven (1-2-3).

Hoe installeer ik het apparaat in een kolom?

Bevestig de afdichting aan de tegenovergestelde zijde van de scharnieren, plaats het apparaat in de kolom, laat de bovenste beugel hechten, bevestig de bovenkant met de schroeven, bevestig de onderkant, klik het ventilatierooster vast, bevestig vervolgens de middelste beugels en draai de schroeven vast.

Wat te doen als het rode alarm blijft branden?

Als het rode alarm lang na het inschakelen blijft branden, betekent dit dat de temperatuur van de vriezer nog niet -8 °C heeft bereikt. Wacht tot de temperatuur daalt. Als het probleem aanhoudt, controleer of de deur goed gesloten is.

Hoe koppel ik de deuren van het apparaat en de kolom?

Bevestig de geleider aan de binnenkant van de kolomdeur op 20 mm van de buitenrand. Open beide deuren, plaats de trekker op de geleider en laat deze hechten aan de koelkastdeur. Markeer de gaten, boor met een boor van 2,5 mm, en schroef vast.

Wat is de maximale hoeveelheid etenswaren om in te vriezen?

De maximale hoeveelheid etenswaren die kan worden ingevroren staat op het typeplaatje van het apparaat (zie figuur 2). Raadpleeg dit plaatje voor de exacte capaciteit.

GEBRUIKSAANWIJZING RBC 3181 A ROSIERES

Open de bovenste deur van de koel-vriescombinatie voor toegang tot het bedieningspaneel.

Druk op de knop (1) om het diepvriescompartment aan en uit te zetten.

Het is gebruikelijk dat de fabrikant het apparaat levert met een middentemperatuur-instelling. U hoeft het apparaat dus alleen maar aan te sluiten.

N.B. als er geen temperatuur weergegeven worden wanner u het apparaat aansluit, druk dan op de knop (1) om het diepvriescompartment in te schakelen.

Wanner u het apparaat uitschakelt onthoudt het elektronische geheugen van het apparaat de instellenen van het bedieningspaneel. U hoert dus alleen maar op de knop (1) te drukken om het diepvriescompartmenteer in te schaken.

Als het apparaat stopt omdat de elektriciteitsvoorziening uitgevaln is, drukt u op de knop (1) om de koel-vriescombinatie weer in te schakelen wanner de elektriciteitsvoorziening weein orde is.

N.B. Wanner u op de knop drukt om het diepvriescompartment uit te zetten, duurt het 15 seconden voordat de compressor uitschakelt. Als u gedurende dezeijd更是 op de knop drukt, za het apparaat blijven werken. DIt voorkomt dat het apparaat per ongeluk ultgeschakeld wordt, blvvoorbeeld tijdens het reinlagen.

Gebruik deze twee knoppen om de temperatuur van het diepvriescompartment in te stellen.

Druk op knop (2) voor een lagere temperatuur en op knop (3) voor een hogere temperatuur.

Deze LED's given aan of de temperatuur in het diepvriescompartment stijgt of daalt.

Naarmate de temperatuur daalt gaan ermeer LED's branden en gaan.Deze ook feller branden.

Het diepvriescompartment is uitgeschakeld wanner alle LED's UIT+zijn. Iedere LED hebft twee weergave-modi. Een fl auw brandende LED betekent dat het diepvriescompartment op een middentemperatuur ingesteld is. Een feller brandende LED betekent dat het diepvriescompartment op een lagere temperatuur ingesteld is.

(Figuur 1)

De rode alarm-LED gaat branden als de temperatuur van het diepvriescompartiment -7^ bereikt. Als de temperatuur lager dan -8^ worden dan za de LED weeer uitgaan.

N.B. Als het apparaat gedurende langereijd uitgeschakeld is geweest of voor de eerste keer ingeschakeld worden, brandt de rode LED totdat de temperatuur van het diepvriescompartment daalt.

De oranje LED gaat branden wonneer de SUPER-modus ingeschakeld is. Om deze modus te selecteren houdt u knop (2) ingedrukt zodal alle LED's fel gaan branden. Druk vervolgens wee por de knop totdat de oranje LED gaat branden.

Voor het nsel invriezen worden in deze modus de compressor van het diepvriescompartment permanent gedurende maximaal 50 uur ingeschakeld. Druk op knop (3) om de SUPERmodus uit te schaken voordat het einde van de 50-uerperiode bereikt is.

N.B. Als de compressor Niet werkt wonneer u de SUPER-modus seleenteert, dan za het systeme de SUPER-modus pas starten nadat de compressor gestart is.

INVRIEZEN MET KOEL/VRIESCOMBINATIE MET TWEE COMPRESSORS

Als u aanzienlijk snellere vriestijden wilt, kurz u ook de *** box verwijderen. Zet het bedieningspaneel van het diepvriescompartment op SUPER. De oranje LED zal gaan branden (zie figuur 1). Plaatns na 24 uur de in te vriezen producten direct op het metalen rooster. Het invrieken duurt 24 uur, daarna kutn u de boe weer terugzetten en de ingevroren producten in het diepvriescompartment plaatsen. Na 50 urz al het elektronische geheugen de temperatuar automatisch maar de erder ingestelde middentemperatuar resetten.

Het maximum aantal in te vriezen producten staat aangegeven op het typeplaatje (zie fi guur 2).

Verwijder alle boxen behalte de onderste voor standarde invries- en bewaartesten.

INVRIEZEN MET KOEL/VRIESCOMBINATIE MET EEN COMPRESSOR

Maak de nodige ruimte vrij voor de in te vriezen etenswaren en wel zodenig dat deze later gelijkmatig over het plateau verspreid kutnen worden. Plaats na een paar uur de in te vriezen etenswaren in het diepvriescompartment. Na 24 uur is het invrieken voltoood. Om overmatige koeling van de etenswaren in de koelkast tijdens het invvriesproces te voorkomen, kunt u, zodra u de in te vriezen etenswaren in het diepvriescompartment plaatst, indien nodig de thermostaat wat lager zeften. Zet de knop van de thermostataal weer in de normale stand zodra het invriesproces voltooid is.

Voor het testen van de voorschriften voor invriezen en opslag, verwijdert u alle diepvrieslades met uitzondering van de onderste. De maximale hoeveelheid etenswaren die ingevroren kan worden staat vermeld op het typeplaatje (zie afbeelding 2).

BEDIENINGSPANEEL DIEPVRIESCOMPARTIMENT

Draai aan de knop van het bedieningspaneel om de temperatuur van de koelkast en het diepvriescompartment in te stellen.

He thermostaatpaneel bevindt zich aan de binnenzijde van de koelkast, in de bovenste rechtherhoek. Het apparaat is uitgeschakeld wanner de knop op _0^ staat. Wij raden u aan om de temperatuur op 2 of 3 in te stellen.

LET OP: als het apparaat met 2 compressors uitgerust is, Aunt u het diepvriescompartment via het bedieningspaneel van de vriezer uitschakelen.

ONTDOOIER

Het koelkastcompartment worden automatisch ontdood wanneer de compressor nicht werkkt.

Wanner de koelkast in werkig is, is een beetje ijsaanslag of een Klein aantal druppels water aan dechterzijde van het koelkastcompartment normal.

Zorg ervoor, dat de in de koelkast aanwezigte producten de achterkant of zijkanten van de koelkast Niet aanraken.

Wij adviseren u het diepvriescompartment te ontdooien wanner de ijsaanslag dikker dan 3mm is.

N.B. Dit is het typeplaatje. Als u in geval van storingen contact met once serviceafdeling opneemt, dient u de gegevens van het typeplaatje altijd op te gezven.

N.B. Als de temperatuur van het vertrek erg hoog is, kan het voorkomen dat het apparaat continu werkst en er een laagje ijsp de城县 van het diepvriescompartment afgezet wordl. Draai in dat geval de knop op een lagere stand (1-2).

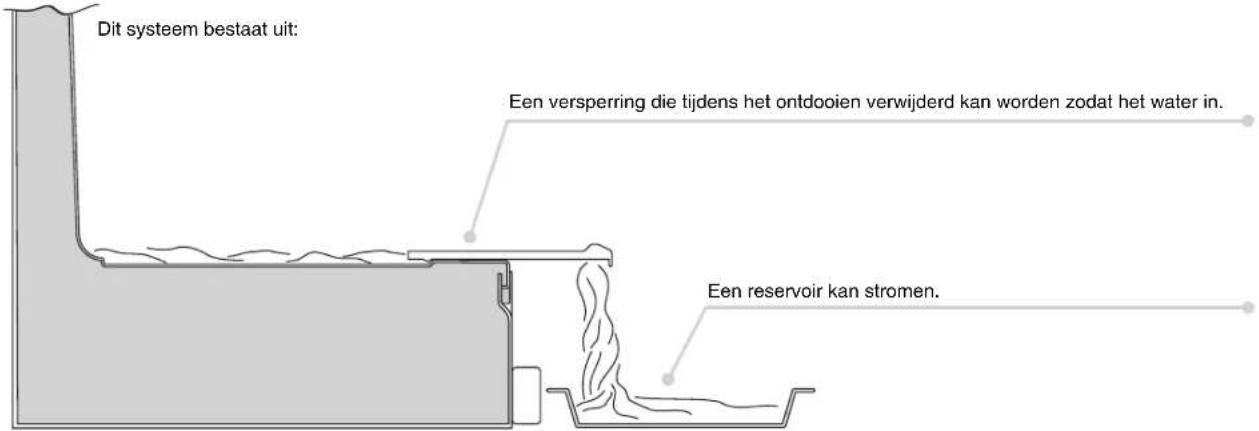

WATERAFVOER

Het apparaat hebft een system voor het afvoeren van dooiwater.

HET OMDRAAIEN VAN DE DEUREN VAN DE KOEL-VRIESCOMBINATIE

Verwijder de haak en doorvoer van het bovenste paneel.

Verwijder de bovenste deur.

Verwijder het middelste scharmier en de sluistringen.

Verwijder de onderste deur.

Verwijder de haak van het scharmier aan de rechteronderzijde en plaats deze op het scharmier aan de linkeronderzijde.

Draai de beugelafdekking om, die middels een druksluiting op de beugel bevestigd is.

Plaats de deuren in de scharnieren, verwend van boven aan beneden 1-23.

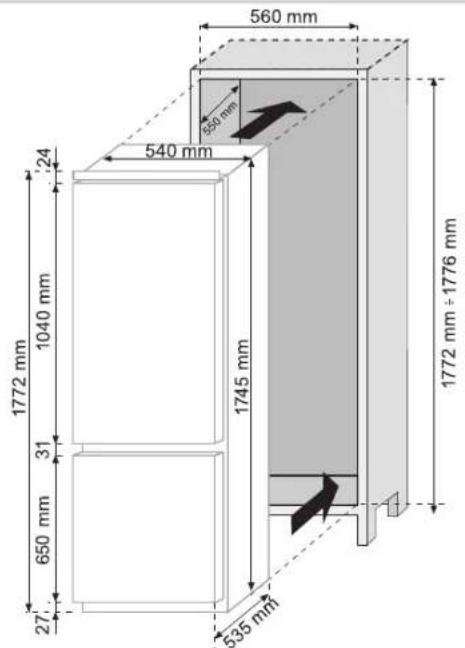

AFMETINGEN VAN APPARAAT EN INBOUWKAST

HET PLAATSEN VAN HET APPARAAT IN EEN INBOUWKAST

Bevestig de afdichting (meegeleverd) aan het apparaat, op de tegenovergestelde Kant van de scharmieren.

1

Plaats het apparaat in de inbouwkast, en lijn het apparaat uit aan de tegenovergestelde Kant van de schamieren.

2

Vergewis u ervan dat de bovenste beugel van het apparaat op de inbouwkast aansluit.

3

Bevestig de bovenkant van het apparaat aan de inbouwkast met de meegeleverde schroven.

4

Bevestig de onderkant van het apparaat met de meegeleverde schroeven.

5

Plaats het ventilatierooster. Draai de schroeven

van de middelste scharnier aan de rechterkant los.

6

7

Plaats de beugel gegen de zichwand van de inbouwunit.

8

Monteer de beugel aan de inbouwkast met de meegeleverde schroeven.

Draai de schroeven van de middelste scharnier aan de rechterkant vast.

Herhaaldezelfde stappen voor demiddelste scharmier aan de linkerkant.

9

10

11

HET UITLIJNEN VAN DE DEUREN VAN DE INBOUWKAST MET DE DEUREN VAN DE KOEL-VRIESCOMBINATIE

Het apparaat worden geleverd met hulpstukken (glijschuiven en glijbeugels) om de deuren van de koel-vriescombinatie uit te lijnen met de deuren van de inbouwkast.

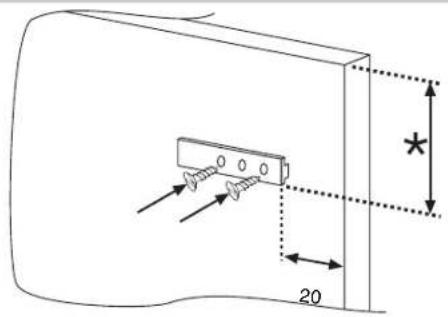

Monteer de glijschuif aan de binnenzijde van de deur van de inbouwkast op een door u gewenste hoogte. Zorg ervoor dat deze zich circa 20mm van de buitenrand van de deur bevindt.

Open de deuren van de inbouwkast en die van de koelkast. Positioneer de glijbeugel rond de glijschuif en houd deze gegen de deur van de koelkast vast.

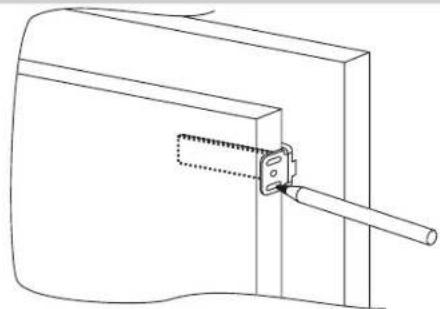

Markeer de gaten voor de schroeven en boor de gaten met een boordiameter van 2,5 mm.

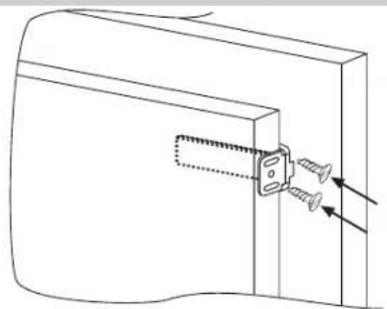

Bevestig de deur van de koelkast aan de deur van de inbouwkast, door de sleuven van de glijbeugel te gebruiken als geleiding.

ZORG ERVOOR DAT UW KOELVRIESCOMBINATIEGOED FUNCTIONEERT

Na hetplaaten van het apparaat,plaatst u dechterzijde van de inbouwkast legen de muur. Dit om toegang tot de compressorunit te voorkommen.

Om er zeker van te zich dat de koel-vriescombinatie goed werk, moet er lucht circuleren om de condensor die zich aan de onderijde van het apparatusat bevindt te koelen.

De inbouwkast要去 aan de onder- en bovenzijde opingen hebben die Niet afgedekzt een en aan de voorzijde een opening hebben die afgedekrt worden door het ventilatieroofter.

Afmetingen van de openings.

RimuTe die tussen het pla Fond en de inbouwkast aanwezig moet+zijn.
