ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ RBO 3683A ROSIERES

ΨΥΓΕΙΟ ΚΑΙ ΨΥΓΕΙΟ ΜΕ ΘΑΛΑΜΟ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . από σελ. 26 έωλ. 29

Σημαντική παρατήρηση: Αν η θερμοκρασία του χώρου είναι πολύ υψηλή, η συσκευή ενδεχομένως να λειτουργεί συνεχώς και να σχηματιστεί στοιβάδα πάχνης στο πίσω μέρος του χώρου της συντήρησης. Στην περίπτωση αυτή είναι απαραίτητο να γυρίσετε το κουμπί σε χαμηλότερες θέσεις ρύθμισης (1-2). Στον χώρο του ψυγείου γίνεται αυτόματα απόψυξη όταν δεν λειτουργεί ο συμπιεστής. Μικρή ποσότητα πάχνης ή σταγόνες νερού στο πίσω τοίχωμα του θαλάμου συντήρησης. Να βεβαιώνεστε ότι ο αγωγός εξόδου του νερού είναι πάντα καθαρός. Να βεβαιώνεστε ότι τα τρόφιμα δεν αγγίζουν την πίσω πλευρά ή τα πλαϊνά του χώρου της συντήρησης Σημ.: Αυτή είναι η πινακίδα τεχνικών στοιχείων. Εάν χρειαστεί να απευθυνθείτε στο Τμήμα μας Τεχνικής Εξυπηρέτησης σε περίπτωση κάποιου προβλήματος, θυμηθείτε να αναφέρετε τις πληροφορίες που περιλαμβάνει αυτή η πινακίδα. Αφαιρέστε τον πείρο και το αντίστοιχο κουζινέτο από την πάνω εγκάρσια μπάρα. Αφαιρέστε την πάνω πόρτα. Αφαιρέστε τον πείρο του κάτω δεξιού μεντεσέ και τοποθετήστε τον πάλι στον κάτω αριστερό

Συναρμολογήστε πάλι τους μεντεσέδες και τις πόρτες εργαζόμενοι από το κάτω προς το πάνω μέρος 1 2 3. ΘΑΛΑΜΟΣ ΚΑΤΑΨΥΚΤΗ Ορισμένα προϊόντα είναι εφοδιασμένα με θάλαμο καταψύκτη. Οι ακόλουθες επισημάνσεις αφορούν ειδικά αυτόν τον τύπο

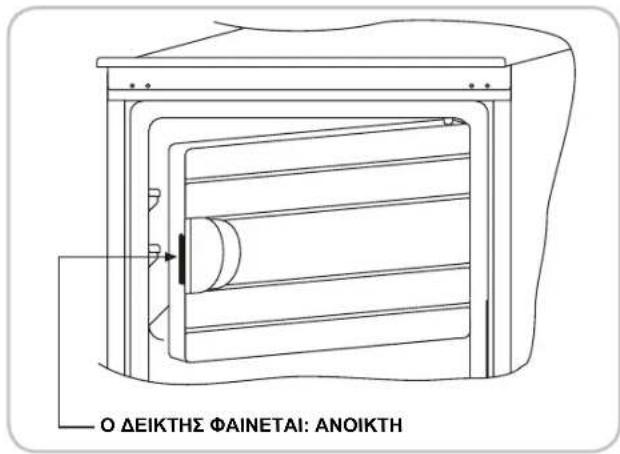

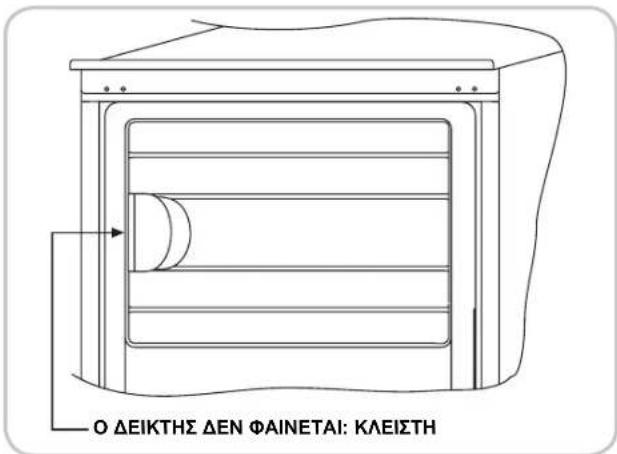

Το προϊόν είναι εφ οδιασμένο με τμήμα στο πάνω μέρος του (βλ. σύντομο οδηγό). Τα τρόφιμα απαιτούν 24 αποθήκευση στο θάλαμο κατάψυξης για να φθάσουν στο επιθυμητό επίπεδο κατάψυξης. Σημ.: Για να βεβαιωθείτε ότι έχει κλείσει καλά η πόρτα του καταψύκτη, ελέγξτε ότι δεν φαίνεται ο έγχρωμος δείκτης ανοικτής πόρτας.27 EL Ο ΔΕΙΚΤΗΣ ΦΑΙΝΕΤΑΙ: ΑΝΟΙΚΤΗ Ο ΔΕΙΚΤΗΣ ΔΕΝ ΦΑΙΝΕΤΑΙ: ΚΛΕΙΣΤΗ ΑΝΤΙΣΤΡΟΦΗ ΦΟΡΑΣ ΑΝΟΙΓΜΑΤΟΣ ΠΟΡΤΑΣ ΘΑΛΑΜΟΥ ΚΑΤΑΨΥΚΤΗ Τοποθετήστε τη συσκευή σε όρθια θέση και περιμένετε δύο ώρες πριν τη θέσετε σε λειτουργία. 2 ώρες Αφαιρέστε τα πώματα κάλυψης των οπών, όπως φαίνεται στην εικόνα. Βιδώστε το άγκιστρο στη δεξιά πλευρά του θαλάμου κατάψυξης. Ξεβιδώστε το άγκιστρο που είναι τοποθετημένο στην αριστερή πλευρά του θαλάμου κατάψυξης. Τοποθετήστε την πόρτα και το μεντεσέ πρώτα και κατόπιν βιδώστε το μεντεσέ στη συσκευή. Αποσυναρμολογήστε τον κάτω δεξιό μεντεσέ. Τοποθετήστε τα πώματα όπως φαίνεται στην εικόνα.28 EL ΔΙΑΣΤΑΣΕΙΣ ΤΗΣ ΣΥΣΚΕΥΗΣ ΚΑΙ ΤΗΣ ΜΟΝΑΔΑΣ ΕΝΤΟΙΧΙΣΜΟΥ ΕΓΚΑΤΑΣΤΑΣΗ ΤΗΣ ΣΥΣΚΕΥΗΣ ΣΤΟ ΚΑΘΕΤΟ ΝΤΟΥΛΑΠΙ ΕΝΤΟΙΧΙΣΜΟΥ Τοποθετήστε τη συσκευή στο κάθετο ντουλάπι, τοποθετώντας την στην αντίθετη πλευρά των μεντεσέδων. Στερεώστε τη φλάντζα στεγανοποίησης που παρέχεται με τη συσκευή στην αντίθετη πλευρά των μεντεσέδων. Στερεώστε το κάτω τμήμα της συσκευής με τις παρεχόμενες βίδες. Τοποθετήστε τη σχάρα αερισμού.Βεβαιωθείτε ότι η πάνω πλάκα του ψυγείου εφαρμόζει τέλεια στο ντουλάπι. Στερεώστε το πάνω τμήμα της συσκευής στο ντουλάπι χρησιμοποιώντας τις παρεχόμενες βίδες.

χιλ.29 EL ΣΥΝΔΕΣΗ ΤΩΝ ΠΑΝΕΛ ΤΟΥ ΝΤΟΥΛΑΠΙΟΥ ΕΝΤΟΙΧΙΣΜΟΥ ΜΕ ΤΙΣ ΠΟΡΤΕΣ ΤΗΣ

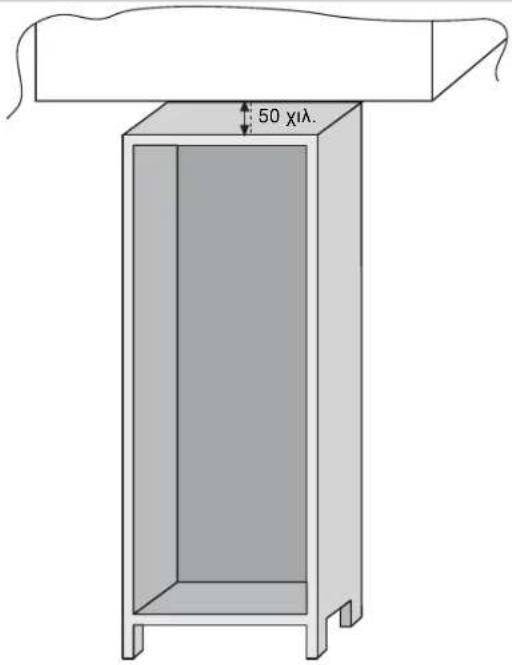

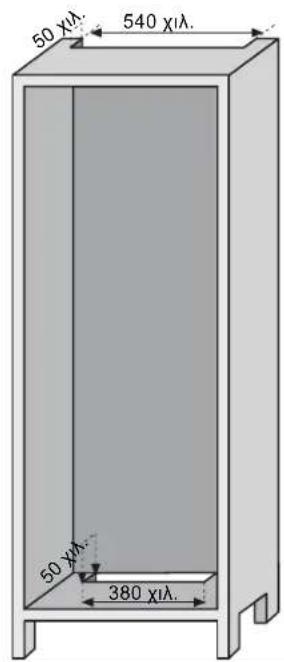

Η συσκευή είναι εφοδιασμένη με διατάξεις σύνδεσης των πορτών της συσκευής με τα μπροστινά φύλλα του ντουλαπιού εντοιχισμού (οδηγούς ολίσθησης). Στερεώστε τον οδηγό στο εσωτερικό τμήμα του μπροστινού φύλλου του κάθετου ντουλαπιού εντοιχισμού στο επιθυμητό ύψος και περίπου στα 20 χιλ. από την εξωτερική μεταλλική ακμή της πόρτας. ΠΡΟΦΥΛΑΞΕΙΣ ΓΙΑ ΤΗ ΣΩΣΤΗ ΛΕΙΤΟΥΡΓΙΑ Όταν έχει εντοιχιστεί το προϊόν, τοποθετήστε το πίσω μέρος του ντουλαπιού σε επαφή με τον τοίχο ώστε να εμποδίζεται η πρόσβαση στο τμήμα του συμπιεστή. Για να λειτουργεί σωστά το προϊόν είναι απολύτως απαραίτητο να επιτρέπεται επαρκής κυκλοφορία του αέρα ώστε να ψύχεται ο συμπυκνωτής που βρίσκεται στο πίσω μέρος της συσκευής. Για το λόγο αυτό, το ντουλάπι εντοιχισμού πρέπει να διαθέτει αεραγωγό στο πίσω μέρος, του οποίου το πάνω άνοιγμα να μην είναι φραγμένο και επίσης να διαθέτει μπροστινό άνοιγμα που να καλύπτεται από σχάρα αερισμού. Διαστάσεις ανοιγμάτων αερισμού του κάθετου ντουλαπιού. Διαστάσεις του διάκενου μεταξύ του κάθετου ντουλαπιού και της

Συνδέστε την πόρτα της συσκευής στο μπροστινό φύλλο του ντουλαπιού έχοντας σαν αναφορά τις οπές του οδηγού ολίσθησης. Σημαδέψτε τα σημεία στερέωσης για τις βίδες και τρυπήστε με τρυπάνι διαμέτρου 2,5. Ανοίξτε τις πόρτες του κάθετου ντουλαπιού εντοιχισμού και του ψυγείου. Τοποθετήστε το στήριγμα εντοιχισμού στον οδηγό ολίσθησης και κατόπιν προσαρμόστε το στην πόρτα του ψυγείου. 50 χιλ. 380 χιλ. 540 χιλ. 50 χιλ. 50 χιλ.30 PL
