GEBRUIKSAANWIJZING RBO 3683A ROSIERES

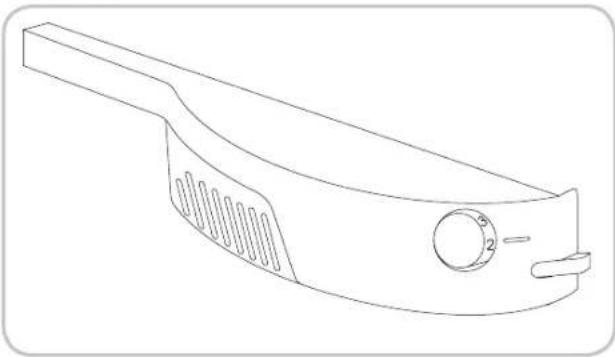

DEUREN VERANDEREN De temperatuur van de koelkast en het diepvriesvak kunt u instellen middels de knop op de thermostaateenheid. De thermostaateenheid bevindt zich aan de binnenkant van de koelkast rechtsboven. Wanneer de thermostaat op stand "0" staat, is het apparaat uitgeschakeld. De temperatuur wordt lager door de knop van stand 1 naar stand 5 te draaien. Wij raden u aan om de temperatuur in te stellen op stand 2 of 3. ONTDOOIEN Belangrijk: als de temperatuur van het vertrek erg hoog is, dan is het mogelijk dat het apparaat continu in werking is en kan er zich op de achterzijde van het koelkastcompartiment een ijslaag afzetten. In dit geval moet u de knop op een lagere stand zetten (1-2). Het koelkastcompartiment wordt automatisch ontdooid wanneer de compressor niet in werking is. Een klein laagje ijs of een kleine hoeveelheid druppels water op de achterzijde van het koelkastcompartiment. Zorg ervoor dat de wateruitlaat altijd schoon is. Zorg ervoor dat de levensmiddelen niet in aanraking komen met de achterzijde of de zijkanten van het koelkastcompartiment. N.B. Dit is het typeplaatje. Als u voor een eventuele storing contact opneemt met onze serviceafdeling, vergeet dan niet om de informatie op het typeplaatje door te geven. Verwijder de pin en de huls van de bovenste dwarslat. Verwijder de bovenste deur. Verwijder de haak van het scharnier aan de rechteronderzijde en plaats deze op het scharnier aan de linkeronderzijde. Monteer de scharnieren en deuren door van onder naar boven te werken 1 2 3. DIEPVRIESCOMPARTIMENT Sommige producten zijn uitgerust met een diepvriescompartiment. De volgende opmerkingen gelden voor deze producten. VRIEZEN Dit product is voorzien van een gedeelte in het bovenste deel van het apparaat (zie snelstartgids). Om een goed invriesresulaat te bereiken, moeten de levensmiddelen 24 uur in het diepvriescompartiment ingevroren worden. N.B. Controleer of de gekleurde deur-indicator niet zichtbaar is. Dan bent u er zeker van dat de deur van het diepvriescompartiment goed gesloten is.39 NL

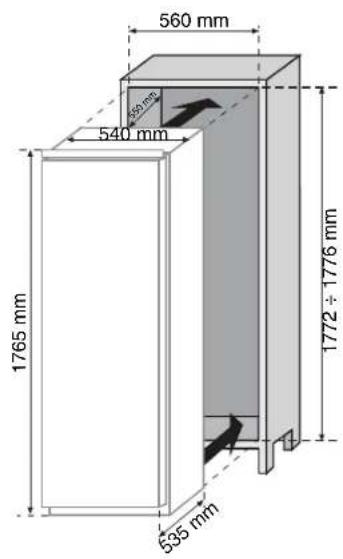

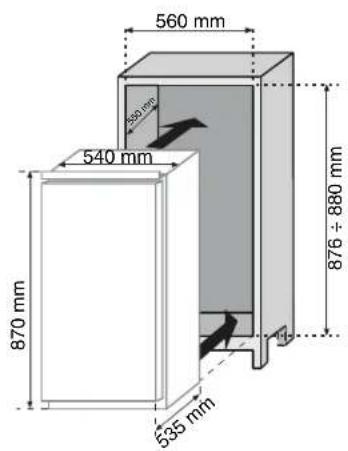

OPENINGSRICHTING VAN DE DEUREN VAN HET DIEPVRIESCOMPARTIMENT VERANDEREN Zet het apparaat rechtop en wacht twee uur voordat u het apparaat inschakelt. 2 uur Verwijder de dopjes zoals in de afbeelding aangegeven. Schroef de haak aan de rechterzijde van het diepvriescompartiment vast. Schroef de haak aan de linkerzijde van het diepvriescompartiment los. Positioneer eerst de deur en het scharnier en schroef dan het scharnier op het apparaat vast. Demonteer het scharnier rechtsonder. Plaats de dopjes zoals in de afbeelding aangegeven.40 NL AFMETINGEN VAN HET APPARAAT EN DE INBOUWKAST INSTALLATIE VAN HET APPARAAT IN DE INBOUWKAST Plaats het apparaat in de inbouwkast, en lijn het apparaat uit aan de tegenovergestelde kant van de scharnieren. Bevestig de met het apparaat meegeleverde afdichting aan de tegenovergestelde kant van de scharnieren. Bevestig de onderkant van het apparaat met de meegeleverde schroeven. Breng het ventilatierooster aan.Vergewis u ervan dat de bovenkant van het apparaat perfect op de inbouwkast aansluit. Bevestig het bovenste gedeelte van het apparaat aan de inbouwkast, middels de meegeleverde schroeven. 560 mm 540 mm 560 mm 540 mm 1765 mm 1772 ÷ 1776 mm 870 mm 876 ÷ 880 mm 535 mm 550 mm 535 mm 550 mm41 NL

Het apparaat is voorzien van een koppelingsmechanisme voor het bevestigen van de deuren van het apparaat aan de inbouwkastdeuren (geleiders). Bevestig de geleider aan de binnenzijde van de inbouwkastdeur. Doe dit op de gewenste hoogte en op ca. 20 mm van de rand van de deur.

VOORZORGSMAATREGELEN VOOR EEN

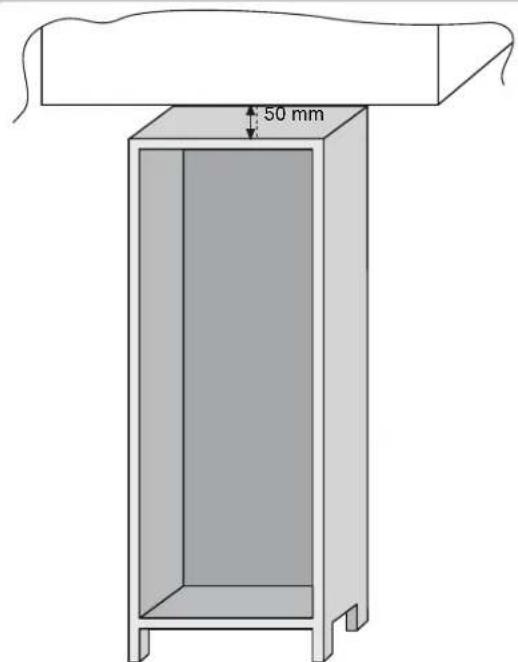

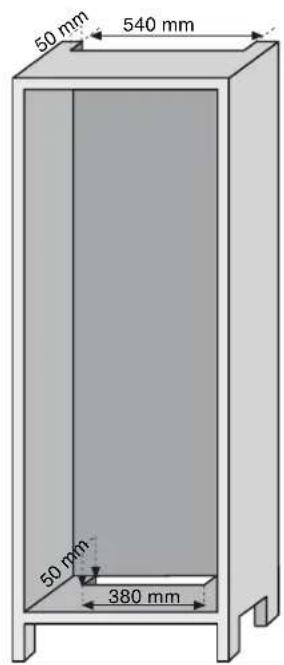

JUISTE WERKING Zodra het apparaat ingebouwd is, plaats dan de achterkant van de inbouwkast tegen de muur. Dit om toegang tot het compressor- compartiment te voorkomen. Voor een goede werking van het apparaat is een adequate luchtcirculatie noodzakelijk. Dit is nodig om de condensor, die zich aan de achterkant van het apparaat bevindt, voldoende te koelen. Daarom moet de inbouwkast aan de achterzijde van 'luchtkanaal' voorzien zijn. De bovenste opening ervan mag niet afgesloten zijn en de sleuf aan de voorzijde moet afgedekt worden met een ventilatierooster. Afmetingen van de ventilatieopeningen. Ruimte die tussen de inbouwkast en het plafond moet worden aangehouden. Verbind de deur van het apparaat met de inbouwkastdeur middels de geleiders en glijschuiven. Markeer de bevestigingspunten voor de schroeven en boor de gaatjes (boordiameter 2,5 mm). Open de deuren van de inbouwkast en die van de koelkast. Plaats de geleider op de inbouwkastdeur in de glijschuif, en positioneer deze glijschuif vervolgens op de deur van de koelkast. 50 mm 380 mm 540 mm 50 mm 50 mm42 FI
