MANUALE UTENTE RBO 3683A ROSIERES

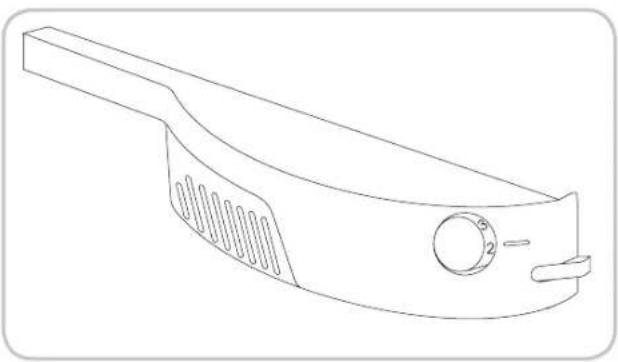

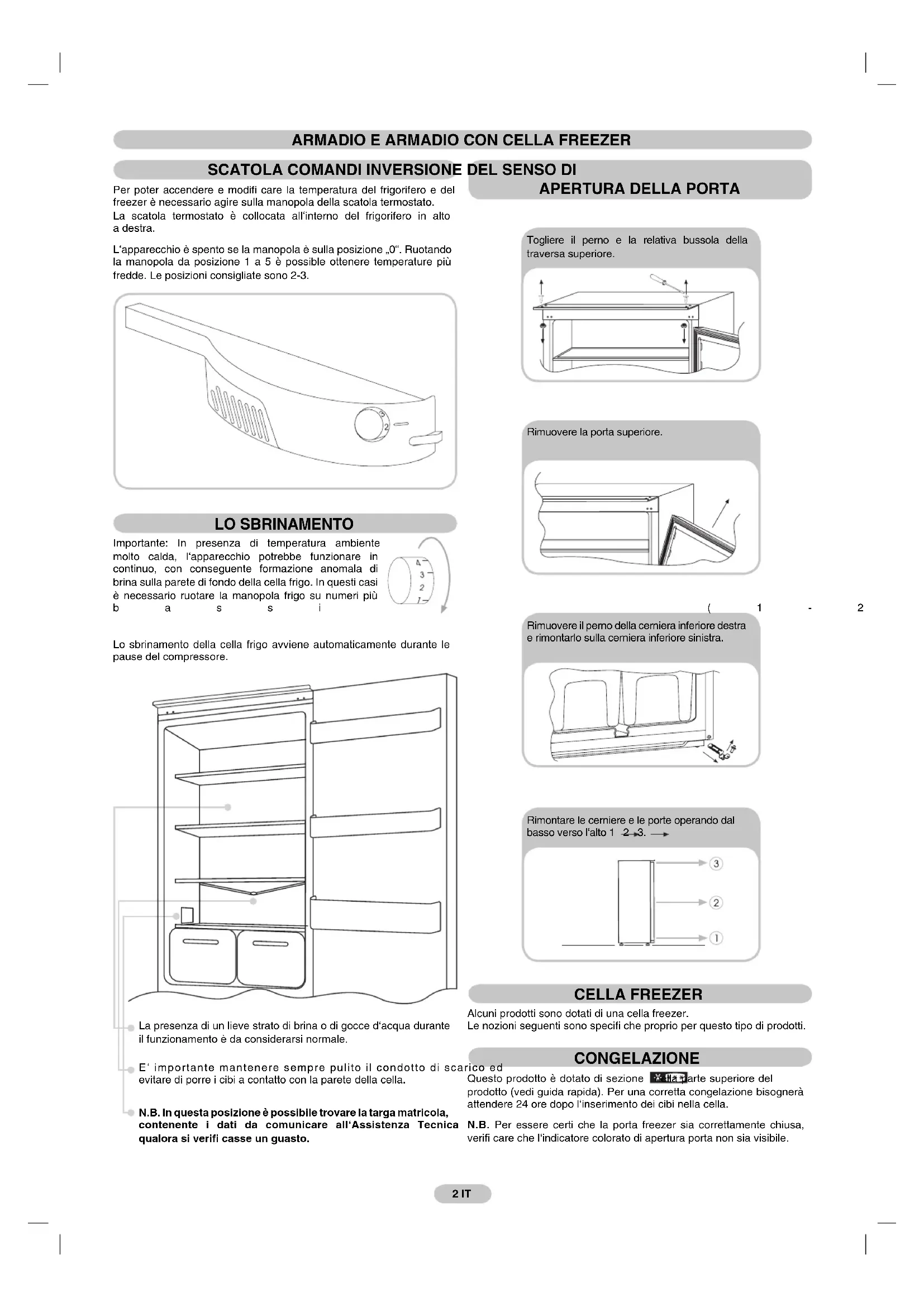

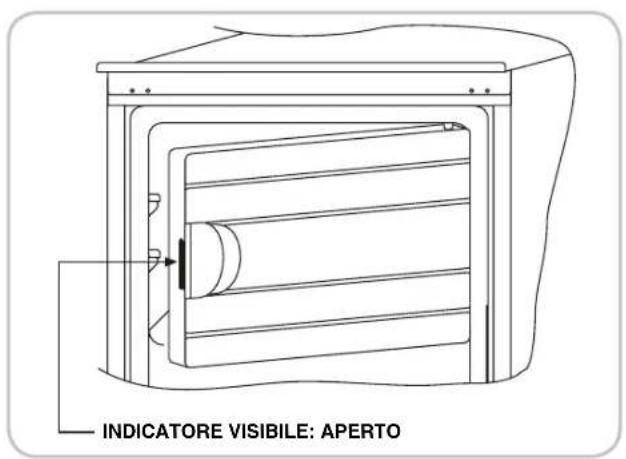

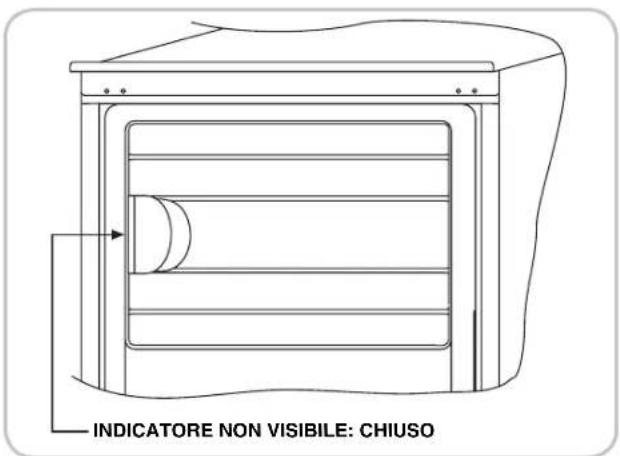

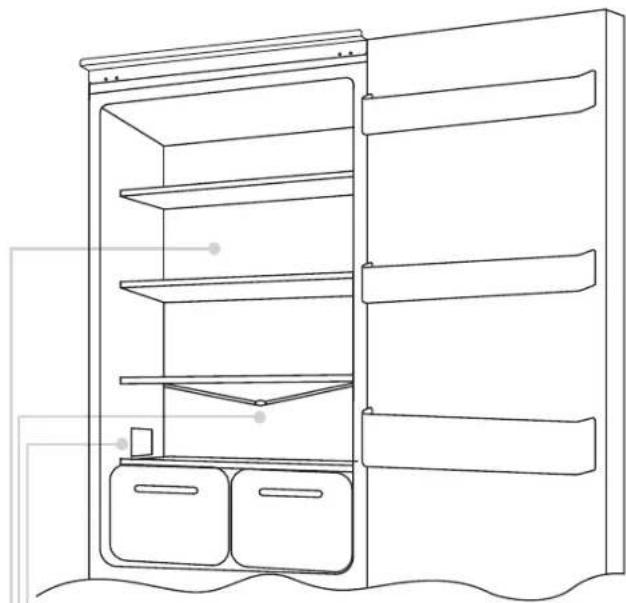

Per poter accendere e modifi care la temperatura del frigorifero e del freezer è necessario agire sulla manopola della scatola termostato. La scatola termostato è collocata all‘interno del frigorifero in alto a destra. L‘apparecchio è spento se la manopola è sulla posizione „0“. Ruotando la manopola da posizione 1 a 5 è possible ottenere temperature più fredde. Le posizioni consigliate sono 2-3. LO SBRINAMENTO Importante: In presenza di temperatura ambiente molto calda, l‘apparecchio potrebbe funzionare in continuo, con conseguente formazione anomala di brina sulla parete di fondo della cella frigo. In questi casi è necessario ruotare la manopola frigo su numeri più bassi (1-2) Lo sbrinamento della cella frigo avviene automaticamente durante le pause del compressore. La presenza di un lieve strato di brina o di gocce d‘acqua durante il funzionamento è da considerarsi normale. E‘ importante mantenere sempre pulito il condotto di scarico ed evitare di porre i cibi a contatto con la parete della cella. N.B. In questa posizione è possibile trovare la targa matricola, contenente i dati da comunicare all‘Assistenza Tecnica qualora si verifi casse un guasto. Togliere il perno e la relativa bussola della traversa superiore. Rimuovere la porta superiore. Rimuovere il perno della cerniera inferiore destra e rimontarlo sulla cerniera inferiore sinistra. Rimontare le cerniere e le porte operando dal basso verso l‘alto 1 2 3. CELLA FREEZER Alcuni prodotti sono dotati di una cella freezer. Le nozioni seguenti sono specifi che proprio per questo tipo di prodotti. CONGELAZIONE Questo prodotto è dotato di sezione nella parte superiore del prodotto (vedi guida rapida). Per una corretta congelazione bisognerà attendere 24 ore dopo l‘inserimento dei cibi nella cella. N.B. Per essere certi che la porta freezer sia correttamente chiusa, verifi care che l‘indicatore colorato di apertura porta non sia visibile.

Posizionare a priori la porta e la cerniera quindi avvitare quest‘ultima al prodotto. Avvitare il gancio sul lato destro della cella. Riportare l‘apparecchio in posizione verticale e attendere 2 ore prima di rimetterlo in funzione. 2 ore 3 IT INVERSIONE DEL SENSO DI APERTURA DELLA CELLA FREEZER Togliere i tappini copri foro, come indicato nella fi gura. Svitare il gancio posizionato sul lato sinistro della cella. Smontare la cerniera in basso a destra. Inserire i tappini come indicato nella fi gura.4 IT DIMENSIONE DEL PRODOTTO E DEL VANO DA INCASSO

INSTALLAZIONE DELL‘APPARECCHIO NELLA COLONNA

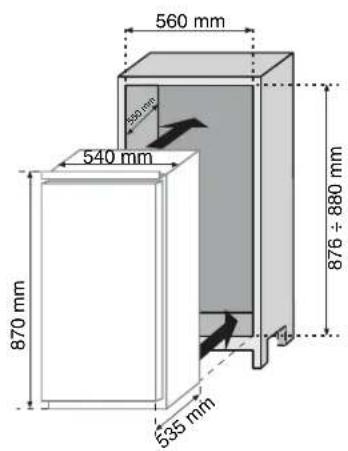

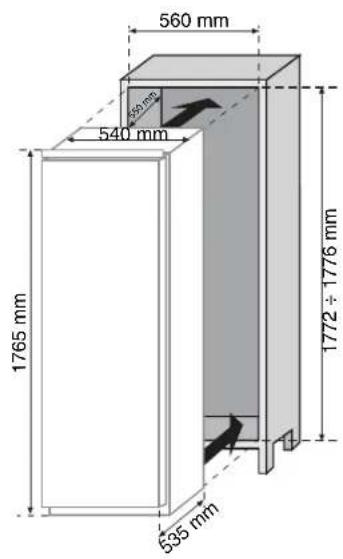

Fissare la guarnizione in dotazione all‘apparecchio sul lato opposto alle cerniere. Applicare a scatto la griglia di aerazione. Inserire l‘apparecchio nella colonna, accostandolo sul lato opposto alle cerniere. Far aderire perfettamente la squadretta superiore dell‘apparecchio al mobile. Bloccare la parte superiore dell‘apparecchio al mobile, utilizzando le viti in dotazione. Bloccare la parte inferiore dell‘apparecchio mediante le viti in dotazione. 560 mm 540 mm 560 mm 540 mm 1765 mm 1772 ÷ 1776 mm 870 mm 876 ÷ 880 mm 535 mm 550 mm 535 mm 550 mmACCOPPIAMENTO DELLE ANTE DELLA

COLONNA INCASSO ALLE PORTE

DELL‘APPARECCHIO L‘apparecchio è corredato di dispositivi di accoppiamento delle porte dell‘apparecchio con le ante della colonna (slitte di traino). Fissare la slitta nella parte interna dell‘anta della colonna incasso all‘altezza desiderata e a circa 20 mm. dal fi lo esterno della porta.

PRECAUZIONI PER IL CORRETTO

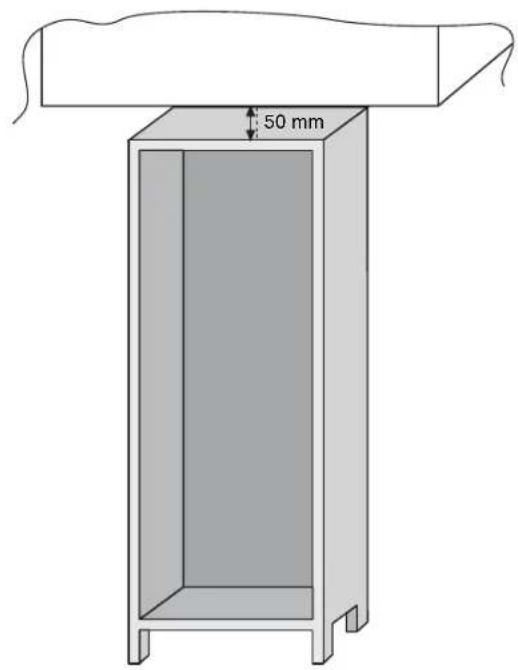

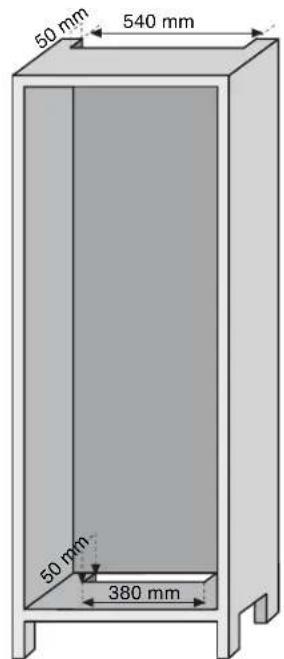

FUNZIONAMENTO Una volta incassato il prodotto, posizionare la parte posteriore della colonna a contatto con la parete in modo da impedire l‘accesso al vano compressore. Per un corretto funzionamento del prodotto è indispensabile che sia consentita un‘opportuna circolazione d‘aria in modo da raffreddare il condensatore che è collocato nella parte posteriore dell‘apparecchio. A tal proposito la colonna deve essere provvista di un camino posteriore, la cui apertura verso l‘alto non deve essere ostruita e di una fessura anteriore che verrà coperta da una griglia di areazione. Dimensioni degli scassi della colonna. Dimensioni dello spazio da lasciare tra la colonna e il soffi tto. 5 IT 50 mm 380 mm 540 mm 50 mm 50 mm Aprire le porte della colonna incasso e del frigorifero. Posizionare il traino ad incastro sulla slitta, quindi farlo aderire alla porta del frigorifero. Contrassegnare i punti di fi ssaggio per le viti e forare con una punta di diametro 2,5. Collegare la porta dell‘apparecchio all‘anta del mobile avendo come riferimenti le asole del traino.LARDER & FRIDGE
