Marca	Rosieres
Modelo	RBO 3683A
Tipo de producto	Refrigerador con compartimento congelador superior
Alimentación eléctrica	220-240 V, 50 Hz
Termostato	Ajuste de 1 a 5, posición 0 para apagar
Temperatura recomendada	Posición 2 o 3
Descongelación del refrigerador	Automática cuando se detiene el compresor
Descongelación del congelador	Manual (no especificado en el manual)
Capacidad de congelación	Los alimentos necesitan 24 horas para alcanzar la congelación
Inversión del sentido de apertura de las puertas	Sí, reversible
Instalación	Empotrable en columna, requiere una rejilla de ventilación
Accesorios de montaje para puerta de mueble	Guías suministradas
Junta de puerta	Suministrada, para fijar en el lado opuesto a las bisagras
Mantenimiento	Mantener limpia la zona de evacuación de agua
Seguridad	Esperar 2 horas después del transporte antes de poner en marcha

Preguntas frecuentes - RBO 3683A ROSIERES

¿Cómo ajustar la temperatura del refrigerador?

Gire la perilla del termostato ubicada en el interior, arriba a la derecha. Las posiciones van de 1 (temperatura más alta) a 5 (la más baja). La posición 0 apaga el aparato. Recomendamos ajustar en 2 o 3.

¿Qué hacer en caso de escarcha en el refrigerador?

Si se forma una capa de escarcha en el fondo, puede ocurrir por temperatura ambiente alta. Disminuya el ajuste del termostato (posición 1-2). El refrigerador descongela automáticamente cuando se detiene el compresor.

¿Cómo invertir el sentido de apertura de las puertas?

Retire el eje de la bisagra inferior derecha y vuelva a montarlo en la bisagra inferior izquierda. Vuelva a montar las bisagras y las puertas comenzando desde abajo (paso 1, luego 2, luego 3).

¿Cómo instalar el aparato en una columna?

Fije la junta en el lado opuesto a las bisagras. Inserte el aparato en la columna. Fije la parte superior e inferior con los tornillos suministrados. Coloque la rejilla de ventilación. Asegúrese de que la columna tenga un conducto trasero para la circulación de aire.

¿Cómo fijar la puerta del mueble a la del refrigerador?

Fije la guía en la puerta del mueble a aproximadamente 20 mm del borde exterior. Abra las puertas, coloque el dispositivo de arrastre en la guía y ajústelo en la puerta del refrigerador. Marque, perfore (broca de 2.5 mm) y atornille.

¿Cuánto tiempo se necesita para congelar alimentos?

Los alimentos necesitan permanecer 24 horas en el congelador para alcanzar el nivel de congelación deseado.

¿Qué hacer después del transporte del aparato?

Coloque el aparato en posición vertical y espere dos horas antes de ponerlo en funcionamiento para permitir que el aceite del compresor regrese a su lugar.

¿Por qué hay agua en el fondo del refrigerador?

La presencia de un poco de agua o escarcha en el fondo es normal durante la descongelación automática. Asegúrese de que la zona de evacuación de agua esté limpia y que los alimentos no toquen el fondo ni las paredes.

¿Cómo limpiar el aparato?

Mantenga siempre limpia la zona de evacuación de agua. Evite que los alimentos entren en contacto con el fondo y las paredes laterales para asegurar una buena circulación de aire.

¿Dónde se encuentra la placa de características del aparato?

La placa de características se encuentra en el interior del refrigerador. Guarde su información (modelo, número de serie) para contactar al servicio posventa en caso de avería.

MANUAL DE USUARIO RBO 3683A ROSIERES

ARMARIO Y ARMARIO CON CONGELADOR. FRIDGE AND FRIDGE WITH FREEZER page 6 to page 9 EN REFRIGERATEUR TOUT UTILE ET 4* de page 10 a page 13 FR KUHLSCHRANK UND KUHLSCHRANK MIT GEFRIERSCHRANK. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . DE FRIGORIFICO Y FRIGORIFICO CON CONGELADOR. de pag. 18 a pag. 21 ES FRIGORIFICO E FRIGORIFICO COM CONGELADOR . de pag. 22 a pag. 25 PT ΨΥΓΕΙΟ ΚΑΙ ΨΥΓΕΙΟ ΜΕ ΘΑΛΑΜΟ . από σελ. 26 έως σελ. 29 EL CHŁODZIARKA I CHŁODZIARKO-ZAMRAŻARKA. od str. 30 do str. 33 PL CHLADNIČKA A CHLADNIČKA S MRAZNIČKOU str. 34 až str. 37 CZ KOELKAST EN KOELKAST MET DIEPVRIESCOMPARTIMENT... . . . .van pagina 38 tot pagina 41 NL JÄÄKAAPPI JA JÄÄKAAPPI-PAKASTIN .sivu 42 - 45 FI KJØLESKAP OG KOMBISKAP .side 46 til 49 NO KYLSKAP OCH KYLSKAP MED FRYS . frånsida 50 till sida 53 SV KØLESKAB OG KØLESKAB MED FRYSER. fra side 54 til side 57 DA

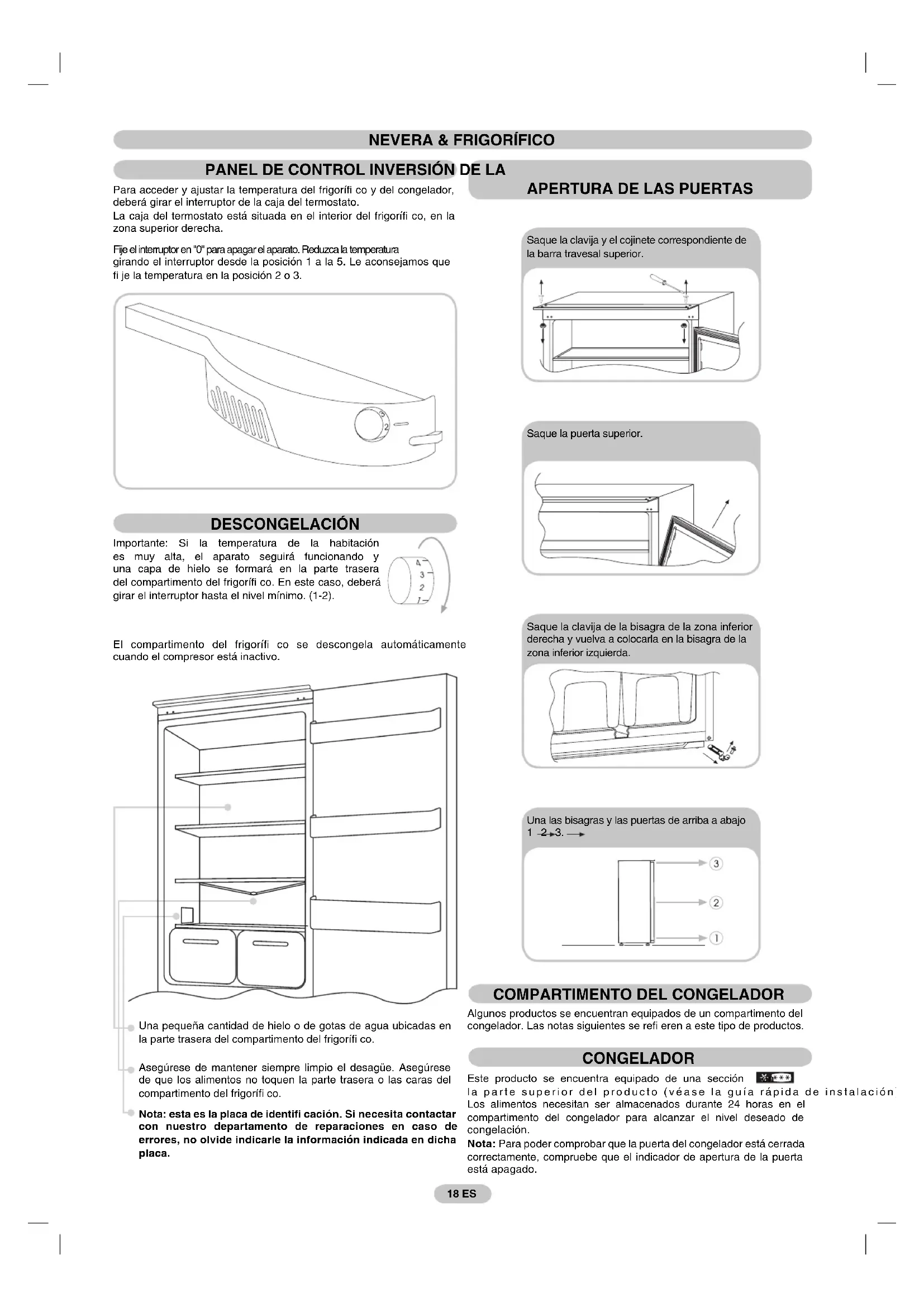

ARMARIO Y ARMARIO CON CONGELADOR

CAJA DE CONTROL INVERSIÓN DEL SENTIDO DE

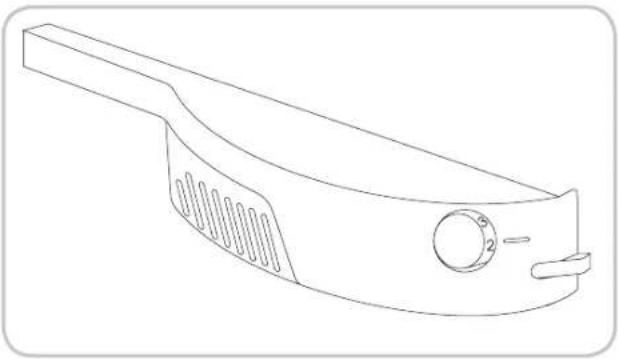

Para acceder a la temperatura del frigorífico y del congelador, deberá girar el interruptor de la caja del termostato.

La caja del termostato está situada en el interior del frigorífico, en la zona superior derecha.

Fije el interruptor en "0" para apagar el aparato. Reduzca la temperatura

girando el interruptor desde la posición 1 a la 5. Le aconsejamos que fije la temperatura en la posición 2 o 3.

DESCONGELACIÓN

Importante: Si la temperatura de la habitación es muy alta, el aparato seguirá funcionando y una capa de hielo se formará en la parte trasera del compartimento del frigorífico. En este caso, deben girar el interruptor hasta el nivel mínimo (1-2).

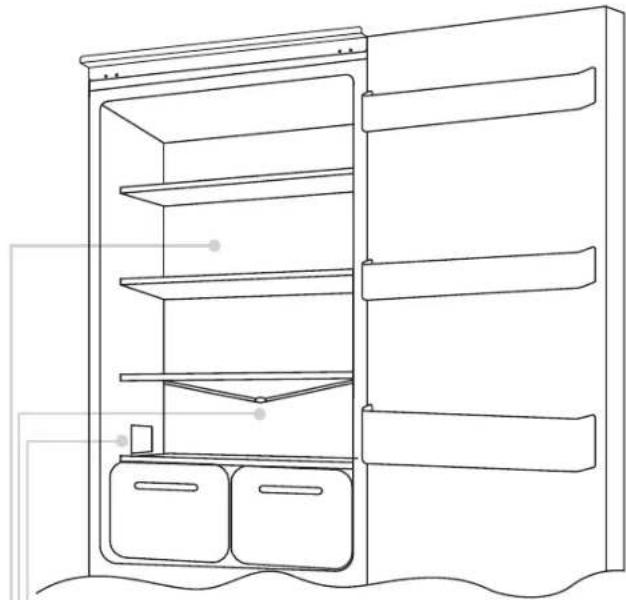

El compartimento del frigorífico se descongela automáticamente cuando el compresor está inactivo.

Una pequeña cantidad de hielo o de gotas de agua ubicadas en la parte trasera del compartimento del frigorífico. Asegúrese de mantener siempre limpio el desagüe. Asegúrese de que los alimentos no toquen la parte trasera o las caras del compartimento del frigorífico. Nota: esta es la placa de identificación. Si necesita contactar con nuestro departamento de reparaciones en caso de errores, no olvide indicarle la información indicada en dicha placa.

APERTURA DE LAS PUERTAS

Saque la clavija y el cojinete correspondiente de la barra transversal superior.

Saque la puerta superior.

Saque la clavija de la bisagra de la zona inferior derecha y vuelva a colocarla en la bisagra de la zona inferior izquierda.

Una las bisagras y las puertas de arriba a abajo 1-2-3.

COMPARTIMENTO DEL CONGELADOR

Algunos productos se encontrarán equipados de un compartimento del congelador. Las notas siguientes se refieren a este tipo de productos.

CONGELADOR

Este producto se encuentra equipado de una sección en la parte superior del producto (véase la guía rápida de instalación). Los alimentos necesitan ser almacenados durante 24 horas en el compartimento del congelador para alcanzar el nivel deseado de congelación.

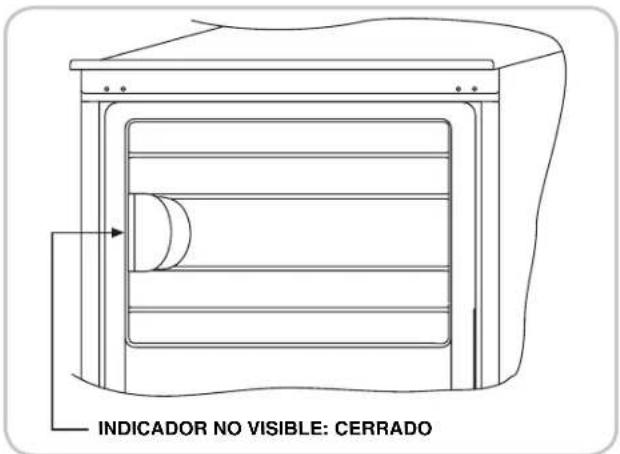

Nota: Para poder comprobar que la puerta del congelador está cerrada correctamente, compruebe que el indicador de apertura de la puerta está apagado.

INVERSIÓN DE LA APERTURA DEL COMPARTIMENTO DEL CONGELADOR

Desmonte la bisagra de la zona inferior derecha.

Ubique primeramente la puerta y la bisagra y a continuación, atornille esta última al producto.

Desafloje el gancho ubicado en la parte izquierda del compartimento del congelador.

Apriete el gancho en la parte derecha del compartimento del congelador.

Saque todas las clavijas de la cubierta, tal y como se indica en la ilustración.

Coloque el aparato en posición vertical y espere durante dos horas antes de encenderlo.

Introduzca las clavijas tal y como se indica en la figura.

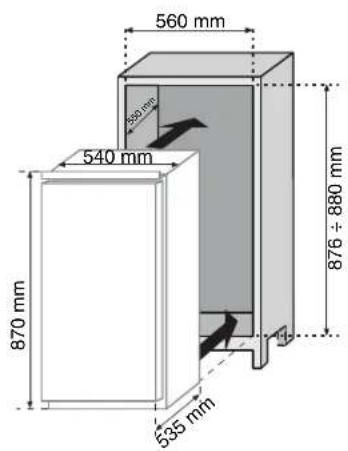

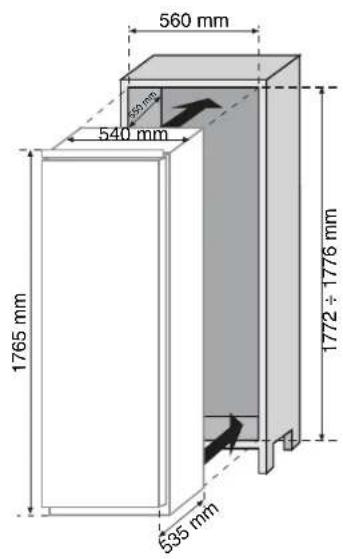

TAMAÑO DE LA APLICACIÓN Y UNIDAD DE LA CARCASA

INSTALACIÓN DE LA APLICACIÓN EN LA COLUMNA

Apriete las juntas suministradas con el aparato en la parte opuesta de las bisagras.

1

Introduzca el aparato en la columna, colocándolo en la parte opuesta de las bisagras.

2

cabina se ajusta perfectamente a la cabina.

3

Apriete la parte superior del aparato a la cabina, utilizando los tornillos suministrados.

4

Apriete la parte inferior del aparato con los tornillos suministrados.

5

Aplique la rejilla de ventilación. Compruebe que la placa superior de la

6

ENSAMBLAJE DE LOS PANELES DE LA COLUMNA INTEGRADA CON LAS PUERTAS DEL APARATO

El aparato está equipado con todos los dispositivos de ensamblaje para unir las puertas de la con los paneles de la columna (soportes de guía).

Apriete la guía en la parte interior del panel de la columna integrada a la altura adecuada, a una distancia de aproximadamente 20 mm a partir del cable exterior de la puerta.

Abra las puertas de la columna integrada y del frigorífico. Ubique el cargador integrado en la placa, y a continuación, ajústelo a la puerta del refrigerador.

Marque los puntos de fijación para los tornillos y agujeréelos con un diámetro de 2,5.

Conecte la puerta del aparato al panel de la cabina, guardando los soportes de guía como referencias.

Una vez que el producto haya sido instalado, ubique la parte trasera de la columna en contacto con la pared para evaporar el compartimento del compresor.

Para que el producto funcione correctamente, es indispensable que permita una ventilación adecuada del aire para enfriar el condensador ubicado en la parte trasera del aparato.

Por lo tanto, la columna debe estar equipada de una chimenea trasera, cuya apertura no se debe bloquear, y de una parte frontal que estará cubierta por una rejilla de ventilación.

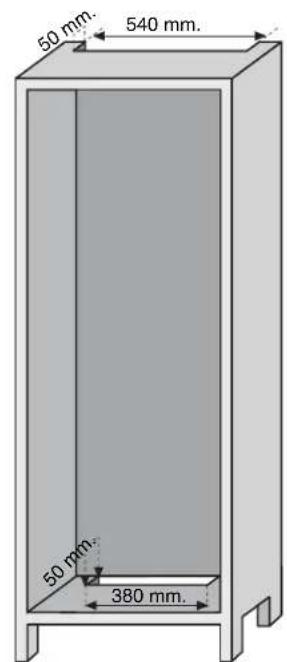

Dimensiones de los bloqueos de seguridad de la columna.

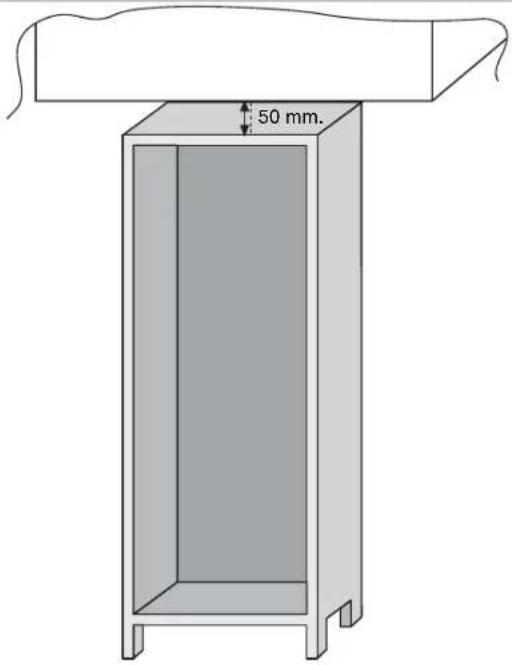

Dimensiones del espacio que se deben dejar entre la columna y el techo.
