NÁVOD K OBSLUZE RBO 3683A ROSIERES

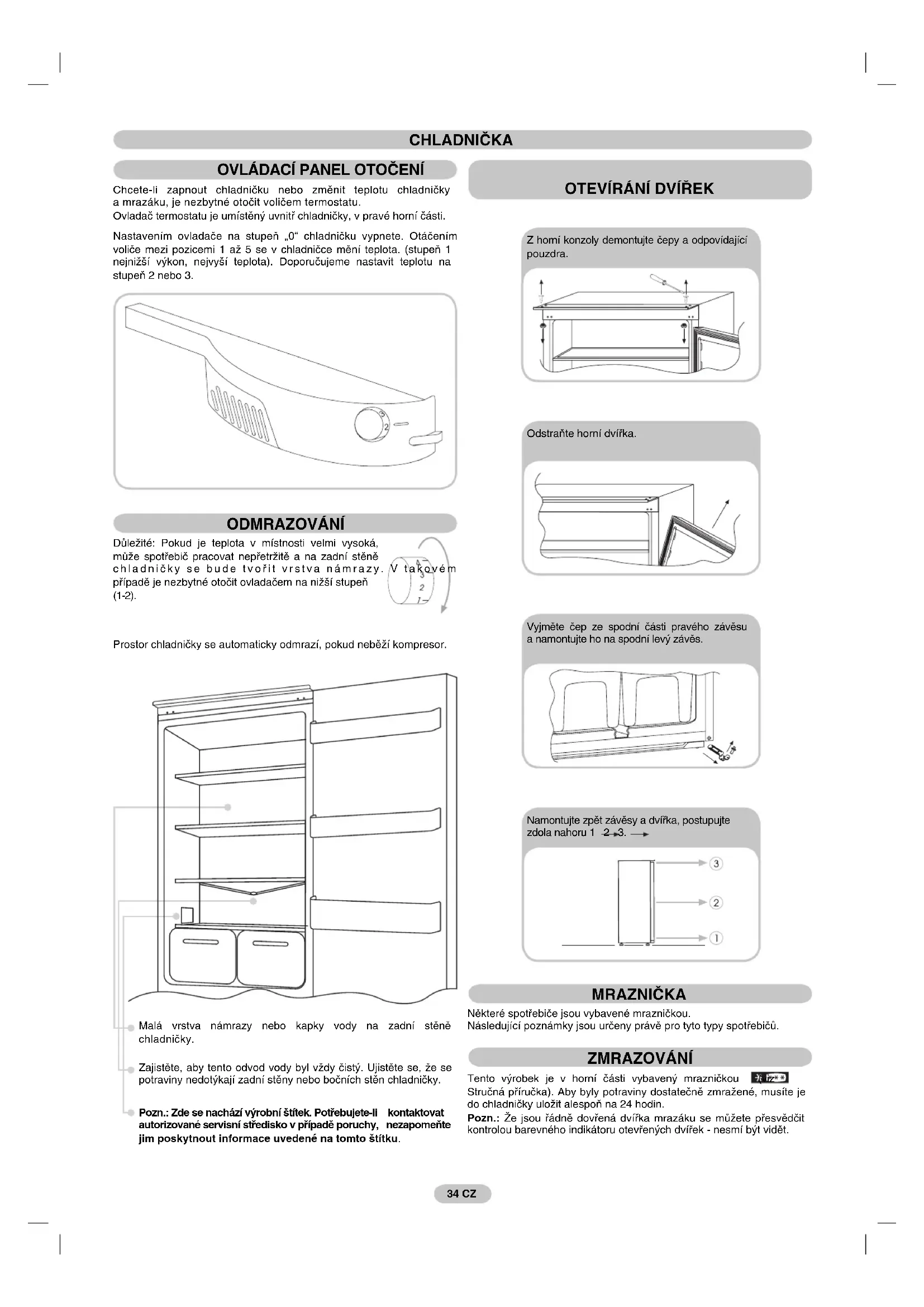

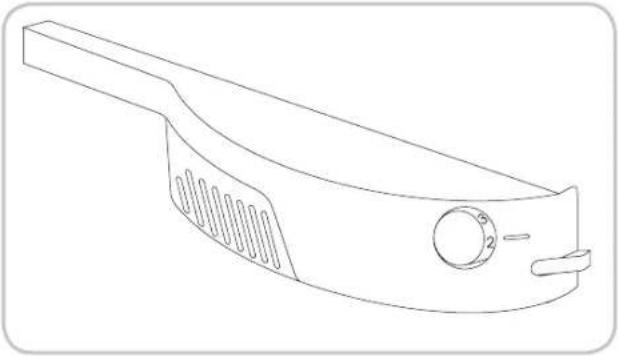

Chcete-li zapnout chladničku nebo změnit teplotu chladničky a mrazáku, je nezbytné otočit voličem termostatu. Ovladač termostatu je umístěný uvnitř chladničky, v pravé horní části. Nastavením ovladače na stupeň „0“ chladničku vypnete. Otáčením voliče mezi pozicemi 1 až 5 se v chladničce mění teplota. (stupeň 1 nejnižší výkon, nejvyší teplota). Doporučujeme nastavit teplotu na stupeň 2 nebo 3. ODMRAZOVÁNÍ Důležité: Pokud je teplota v místnosti velmi vysoká, může spotřebič pracovat nepřetržitě a na zadní stěně chladničky se bude tvořit vrstva námrazy. V takovém případě je nezbytné otočit ovladačem na nižší stupeň (1-2). Prostor chladničky se automaticky odmrazí, pokud neběží kompresor. Malá vrstva námrazy nebo kapky vody na zadní stěně chladničky. Zajistěte, aby tento odvod vody byl vždy čistý. Ujistěte se, že se potraviny nedotýkají zadní stěny nebo bočních stěn chladničky. Pozn.: Zde se nachází výrobní štítek. Potřebujete-li kontaktovat autorizované servisní středisko v případě poruchy, nezapomeňte jim poskytnout informace uvedené na tomto štítku. Z horní konzoly demontujte čepy a odpovídající pouzdra. Odstraňte horní dvířka. Vyjměte čep ze spodní části pravého závěsu a namontujte ho na spodní levý závěs. Namontujte zpět závěsy a dvířka, postupujte zdola nahoru 1 2 3. MRAZNIČKA Některé spotřebiče jsou vybavené mrazničkou. Následující poznámky jsou určeny právě pro tyto typy spotřebičů. ZMRAZOVÁNÍ Tento výrobek je v horní části vybavený mrazničkou (viz Stručná příručka). Aby byly potraviny dostatečně zmražené, musíte je do chladničky uložit alespoň na 24 hodin. Pozn.: Že jsou řádně dovřená dvířka mrazáku se můžete přesvědčit kontrolou barevného indikátoru otevřených dvířek - nesmí být vidět.35 CZ

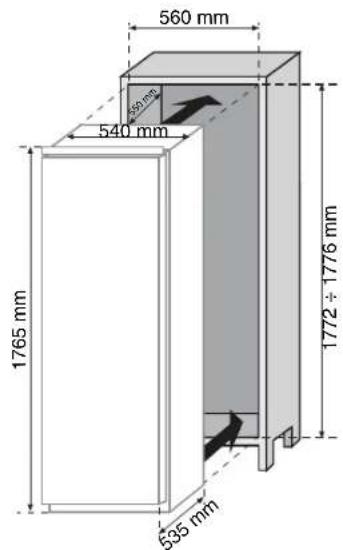

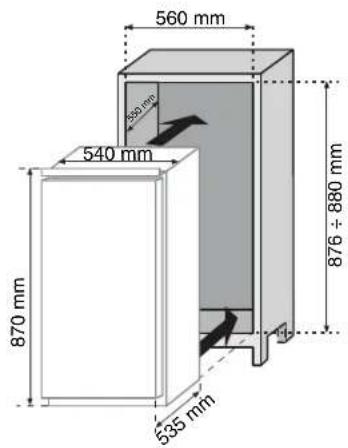

OTOČENÍ OTEVÍRÁNÍ DVÍŘEK MRAZNIČKY Umístěte spotřebič do vertikální polohy a počkejte dvě hodiny před jeho uvedením do provozu. 2 hodiny Vyjměte záslepky tak, jak je uvedeno na obrázku. Dveřní zámek přišroubujte na pravou stranu mrazničky. Odšroubujte dveřní zámek umístěný na levé straně mrazničky. Nejdřív usaďte dvířka a závěsy, potom je teprve přišroubujte ke spotřebiči. Demontujte spodní pravý závěs. Vložte záslepky tak, jak je uvedeno na obrázku.36 CZ ROZMĚRY SPOTŘEBIČE A SKŘÍNĚ INSTALACE SPOTŘEBIČE DO SKŘÍŇKY Nainstalujte spotřebič do skříňky a vyrovnejte ho na opačné straně od závěsů. Těsnění dodané se spotřebičem připevněte na opačnou stranu od závěsů. Upevněte spodní část spotřebiče pomocí dodaných šroubů. Nasaďte ventilační mřížku.Zkontrolujte, že horní deska skříňky pasuje přesně do skříňky. Horní část spotřebiče připevněte ke skříňce pomocí dodaných šroubů. 560 mm 540 mm 560 mm 540 mm 1765 mm 1772 ÷ 1776 mm 870 mm 876 ÷ 880 mm 535 mm 550 mm 535 mm 550 mm37 CZ PŘIPOJENÍ DVÍŘEK SPOTŘEBIČE K DVÍŘKŮM KUCHYŇSKÉHO NÁBYTKU Spotřebiče jsou vybaveny upevňovacími prvky určenými k připevnění panelů skříňky ke dvířkům spotřebiče (posuvné konzoly). Konzolu přišroubujte k vnitřní stěně panelu v požadované výšce a asi 20 mm od jeho okraje.

OPATŘENÍ NEZBYTNÁ PRO SPRÁVNOU

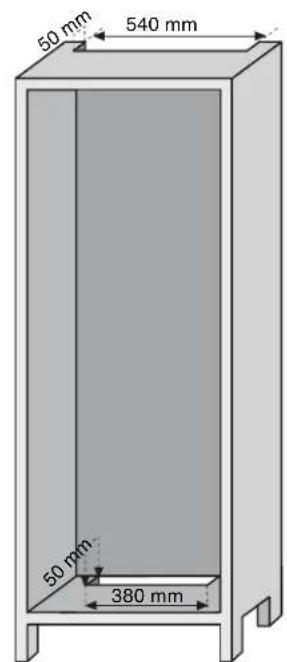

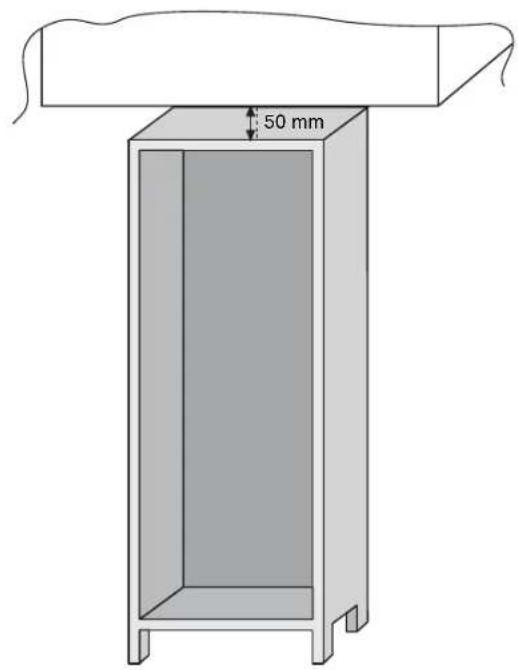

FUNKČNOST Po vestavění spotřebiče přistavte skříň ke stěně, abyste zabránili přístupu ke kompresoru. Aby spotřebič fungovalo správně, je nezbytné umožnit odpovídající cirkulaci vzduchu, který bude chladit kompresor umístěný v zadní části spotřebiče. Z tohoto důvodu musí být skříňka vybavená komínem, jehož horní otvory nesmí být blokovány a přední otvor bude vybaven odvětrávací mřížkou. Rozměry uchycení skříňky. Rozměry volného prostoru mezi skříňkou a stropem. Připevněte dvířka spotřebiče k panelu skříňky přišroubováním do vyvrtaných otvorů. Označte si body připevnění a vyvrtejte si otvory o průměru 2,5. Otevřete dvířka vestavné skříňky a chladničky. Jezdce nasaďte na konzolu, potom přiložte na dvířka chladničky. 50 mm 380 mm 540 mm 50 mm 50 mm38 NL PROVISIEKAST & KOELKAST
