Marca	Rosieres
Modelo	RBO 3683A
Tipo de produto	Refrigerador com compartimento congelador superior
Alimentação elétrica	220-240 V, 50 Hz
Termostato	Ajuste de 1 a 5, posição 0 para desligar
Temperatura recomendada	Posição 2 ou 3
Descongelamento do refrigerador	Automático durante a parada do compressor
Descongelamento do congelador	Manual (não especificado no manual)
Capacidade de congelamento	Os alimentos necessitam de 24 horas para atingir o congelamento
Inversão do sentido de abertura das portas	Sim, reversível
Instalação	Embutível em coluna, necessita de uma grade de ventilação
Acessórios de montagem para porta de móvel	Corrediças fornecidas
Junta da porta	Fornecido, a ser fixado no lado oposto às dobradiças
Manutenção	Manter limpa a zona de drenagem de água
Segurança	Aguardar 2 horas após o transporte antes de ligar

Perguntas frequentes - RBO 3683A ROSIERES

Como ajustar a temperatura do refrigerador?

Gire o botão do termostato localizado no interior, no canto superior direito. As posições vão de 1 (temperatura mais alta) a 5 (mais baixa). A posição 0 desliga o aparelho. Recomendamos ajustar para 2 ou 3.

O que fazer em caso de gelo no refrigerador?

Se formar uma camada de gelo no fundo, isso pode ocorrer devido à temperatura ambiente elevada. Reduza o ajuste do termostato (posição 1-2). O refrigerador descongela automaticamente quando o compressor para.

Como inverter o sentido de abertura das portas?

Retire o eixo da dobradiça inferior direita e reinstale-o na dobradiça inferior esquerda. Remonte as dobradiças e as portas começando pela parte inferior (etapa 1, depois 2, depois 3).

Como instalar o aparelho em uma coluna?

Fixe a junta no lado oposto às dobradiças. Insira o aparelho na coluna. Fixe a parte superior e inferior com os parafusos fornecidos. Coloque a grade de ventilação. Certifique-se de que a coluna tenha uma chaminé traseira para circulação de ar.

Como fixar a porta do móvel à do refrigerador?

Fixe a corrediça na porta do móvel a cerca de 20 mm da borda externa. Abra as portas, coloque o dispositivo de acionamento na corrediça e ajuste na porta do refrigerador. Marque, perfure (broca 2,5 mm) e aparafuse.

Quanto tempo leva para congelar alimentos?

Os alimentos precisam permanecer 24 horas no congelador para atingir o nível de congelamento desejado.

O que fazer após o transporte do aparelho?

Coloque o aparelho na vertical e aguarde duas horas antes de ligá-lo para permitir que o óleo do compressor retorne ao seu lugar.

Por que há água no fundo do refrigerador?

A presença de um pouco de água ou gelo no fundo é normal durante o descongelamento automático. Certifique-se de que a zona de drenagem de água esteja limpa e que os alimentos não toquem no fundo ou nas paredes.

Como limpar o aparelho?

Mantenha sempre limpa a zona de drenagem de água. Evite que os alimentos entrem em contato com o fundo e as paredes laterais para garantir uma boa circulação de ar.

Onde está a placa de identificação do aparelho?

A placa de identificação está localizada no interior do refrigerador. Guarde suas informações (modelo, número de série) para contatar o serviço pós-venda em caso de avaria.

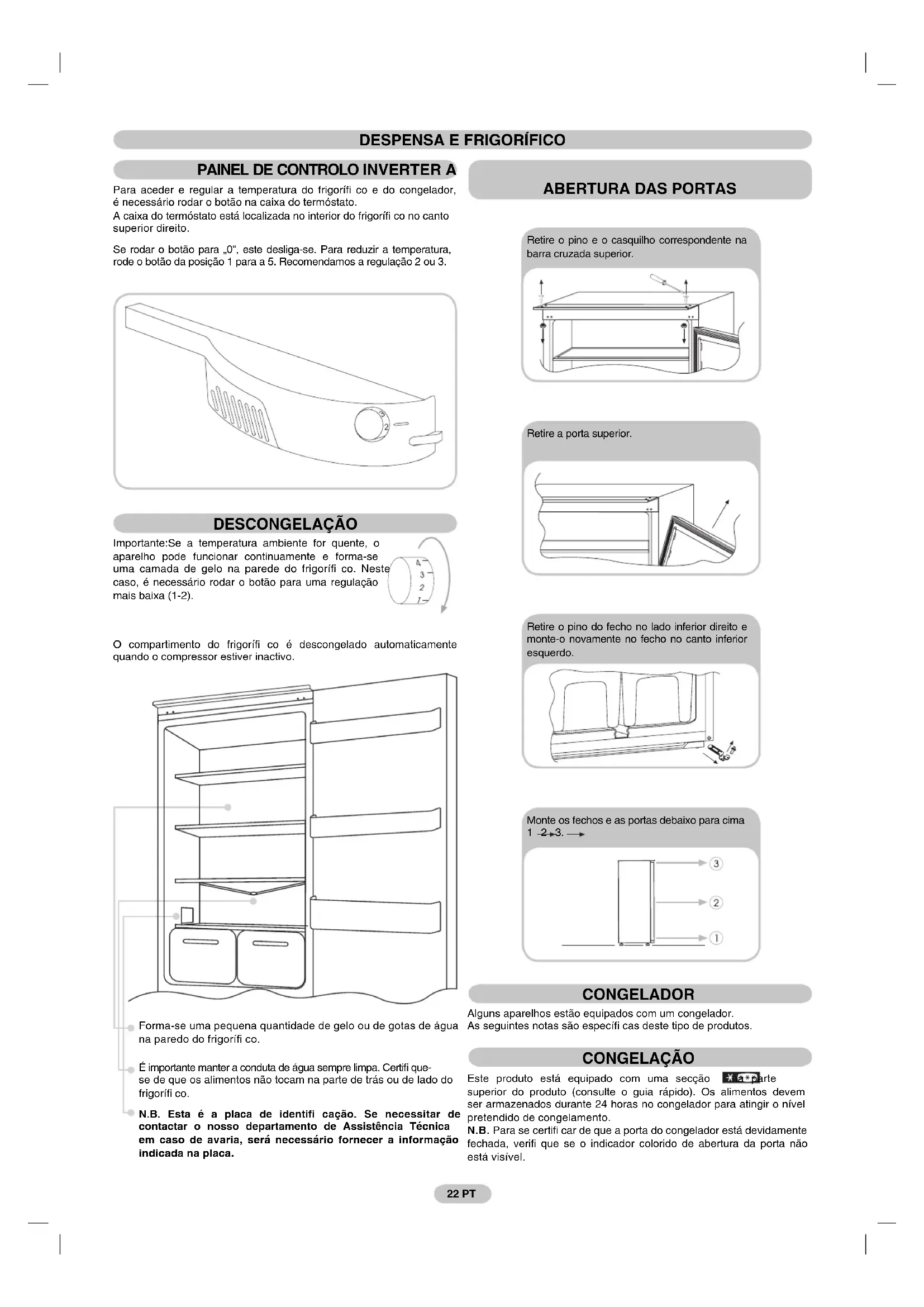

MANUAL DE UTILIZADOR RBO 3683A ROSIERES

PRECAUÇÕES PARA O FUNCIONAMENTO CORRETO

Retire o pino e o parafuso correspondente na barra superior.

Retire a porta de cima.

PRECAUÇÕES PARA O FUNCIONAMENTO CORRETO

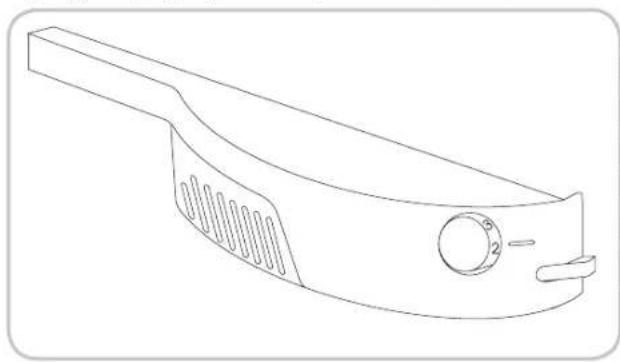

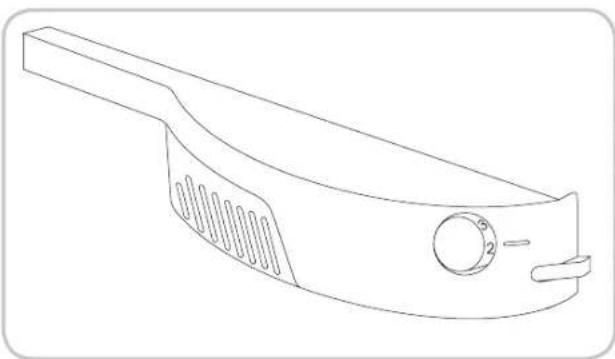

Para aceder e regular a temperatura do frigorífico e do congelador, é necessário rodar o botão na caixa do termostato.

A caixa do termostato está localizada no interior do frigorífico, no canto superior direito.

Se rodar o botão para 0, este desliga-se. Para reduzir a temperatura, rode o botão da posição 1 para a 5. Recomendamos a regulação 2 ou 3.

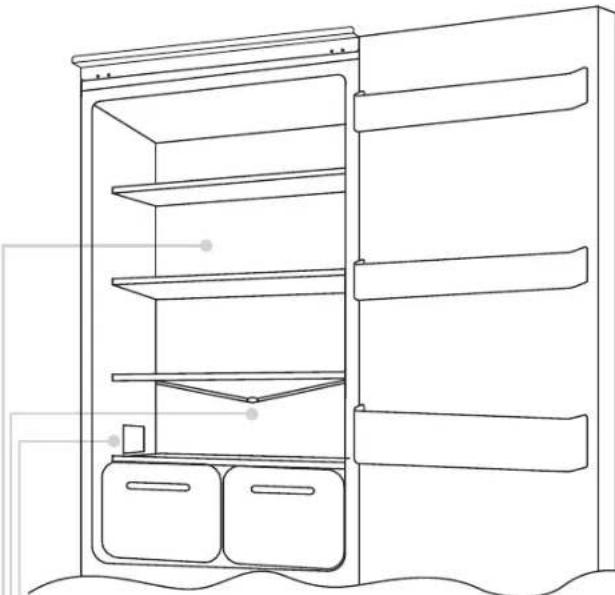

DESCONGELAÇÃO

Importante: Se a temperatura ambiente for quente, o aparelho pode funcionar continuamente e forma-se uma camada de gelo na parede do frigorífico. Neste caso, é necessário rodar o botão para uma regulação mais baixa (1-2).

O compartimento do frigorífico é descongelado automaticamente quando o compressor estiver inativo.

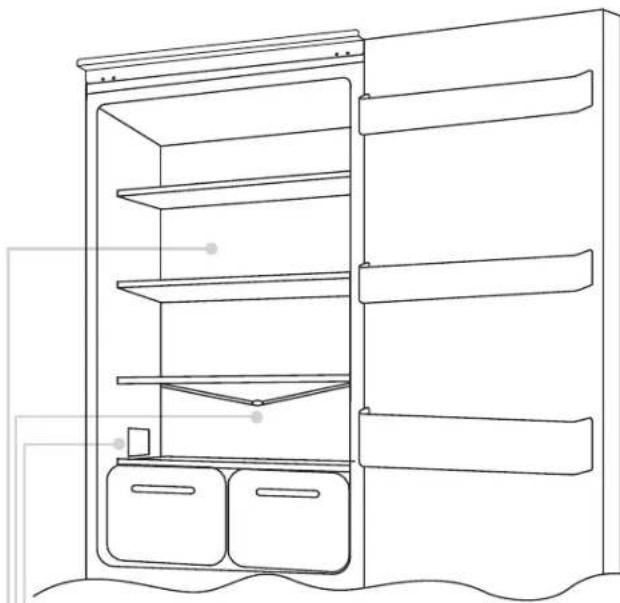

Forma-se uma pequena quantidade de gelo ou de gotas de água na parede do frigorífico. É importante manter a conduta de água sempre limpa. Certifique-se de que os alimentos não tocam na parte de trás do frigorífico. N.B. Esta é a placa de identificação. Se necessitar de contactar o nosso departamento de Assistência Técnica em caso de avaria, será necessário fornecer a informação indicada na placa.

ABERTURA DAS PORTAS

Retire o pino e o casquilho correspondente na barra cruzada superior.

Retire a porta superior.

Retire o pino do lado inferior direito e monte-o novamente no lado inferior esquerdo.

Monte os fechos e as portas debaixo para cima 1-2-3.

CONGELADOR

Alguns aparelhos estão equipados com um congelador.

As seguintes especificações destinam-se a este tipo de produtos.

CONGELAÇÃO

Este produto está equipado com uma secção superior do produto (consulte o guia rápido). Os alimentos devem ser armazenados durante 24 horas no congelador para atingir o nível pretendido de congelamento.

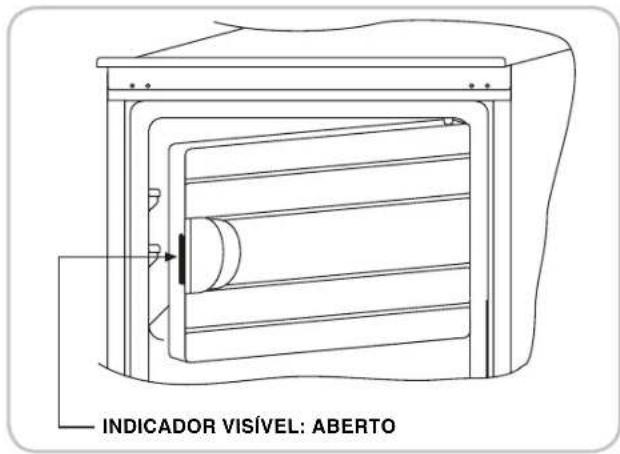

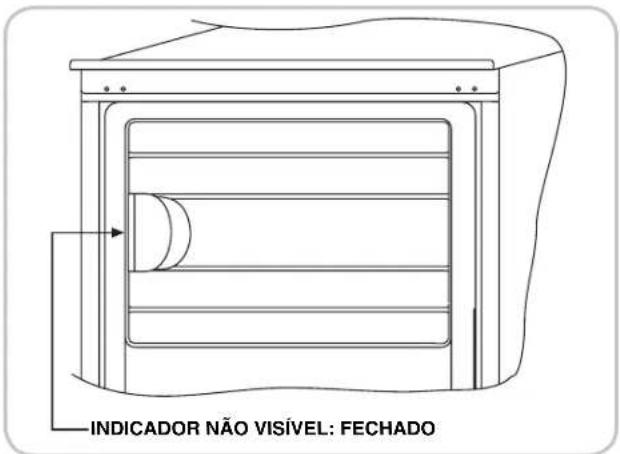

N.B. Para se certificar de que a porta do congelador está devidamente fechada, verifique se o indicador colorido de abertura da porta não está visível.

INVERTER A ABERTURA DA PORTA DO CONGELADOR

Desmonte o fecho no canto inferior direito.

Coloque primeiro a porta e o batente e depois aperte o batente no aparelho.

congelador.

Aperte o gancho no lado direito do congelador. Desaperte o gancho no lado esquerdo.

Retire as tampas de cobertura das aberturas, como indicado na figura.

Coloque o aparelho na vertical e aguarde duas horas antes de o ligar.

Insira as fichas, conforme indicado na figura.

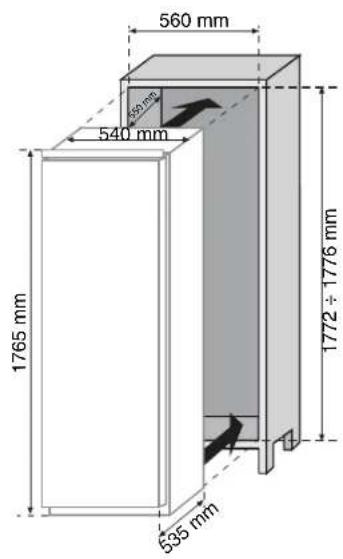

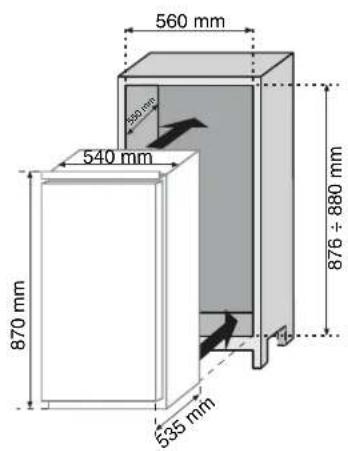

TAMANHO DO APARELHO E DA ESTRUTURA

INSTALAÇÃO DO APARELHO NA COLUNA

Aperte o vedante fornecido com o aparelho no lado oposto ao dos fechos.

1

Insira o aparelho na coluna, colocando-o no lado oposto ao dos fechos.

2

Certifique-se de que a placa superior da estrutura se encaixa por completo na estrutura.

3

Aperte a parte superior do aparelho na estrutura com os parafusos fornecidos.

4

Aperte a parte inferior do aparelho com os parafusos fornecidos.

5

Coloque a grelha de ventilação.

6

COLOCAÇÃO DOS PAINÉIS DE COLUNA INTEGRADOS NAS PORTAS DO APARELHO

O aparelho está equipado com os dispositivos de colocação das portas do aparelho com os painéis da coluna (guias).

Aperte a guia na parte interna do painel da coluna integrada à altura pretendida e a uma distância de cerca de 20 mm do fio exterior da porta.

1

Abra as portas da coluna integrada do frigorífico. Posicione o carregador interno na guia e depois instale-o na porta do frigorífico.

2

Marque os pontos de fixação dos parafusos e perfure um diâmetro de cerca de 2,5.

3

Monte a porta do aparelho no painel da estrutura, tendo as ranhuras da guia como referência.

4

PRECAUÇÕES PARA O FUNCIONAMENTO CORRECTO

Assim que o aparelho estiver instalado, coloque a parte de trás da coluna em contacto com a parede de modo a evitar o acesso ao compartimento do compressor.

Para que o aparelho funcione correctamente, é essencial deixar espaço suficiente para a circulação do ar, de modo a arrefecer o condensador na parte de trás do equipamento.

Por este motivo, a coluna deve estar equipada com uma saída de ar traseira, cuja abertura superior não deve estar bloqueada e com uma ranhura frontal que será coberta por uma grelha de ventilação.

Dimensões dos encaixes das colunas.

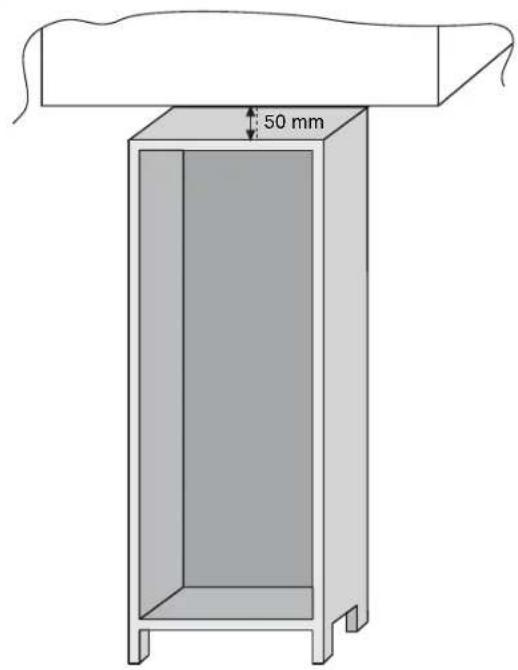

Dimensões da falha entre a coluna e o tecto.

XΩPOΣ ΣIATHPHΣHΣ TPOΦIMΩN & ΨYΓEIO

INAKA EAEXOY ANIETPOH TH

Tia va atokntaete TPOaBaan KAI VA PUtheta Tn eepokpaia Tou yueoi KaI Tou katauuktn TpTei VA yupieTe TO KOUITI OTO KOUT eepoatan.

To kout tou eepooatnt evai eykateotnevo oTo eouteipok tou xwpou ouvtnpnong, atnv ravw deia taeupa. Oav to koumi teoi 0" n oukeun th aenevepytoinhei. Meiwote tn thepokpaia yupicovtac to koumpia nto th eon 1 oyn 5. uviotoue va puuizte tn thepokpaia oto 2 n 3.

ANOYEH

Enavnik npatpanon: Av n 0epuokpaia tou xwpou elav tao uwn, n ouakeun evexoewv ca va aonpatei otoBADa maxnc oto maw epcosxwpou ts ouvtnpnnc. Tyn ppiwnoutn autn eliv atapaitno va yupiaete to koumuie x qanotepes thei (1-2).

Tov xwpo Tou yuyelou yivetai autopata atouyuog otav dev aeitoupyei O oumuieotns.

Mikpn TIOOTnTn TAOVns n Oaoyoe vepou oTO Tiow Toixwau Tou Baaou ouvtnpnnc. Na Bebaivweote oI O aywos Eodou Tou vepou eiva nVt aBapoc. Na Bebaivweote oT Ta TpOipua dev ayyicouv Tnv Tiaw tLeupa n ta Tlaiva Tou xwpou ts ouvtnpnong Enu.: Autn eivain IVakida texvikov otoiEvw. Eav xpeiaotei va atteuvtheta ot To TmuacTexvikis EunnpntnoC or nepiTwn katoiou ppoBauatoc, uunnebeva avapepete TIS TAnpopopoe Tou Tepiaaabeai autn n Vakida.
